Признаки неисправности ШРУСов: как проверить ШРУС внутренний и наружный

Проверка исправности ШРУСа

Неисправности внутреннего и внешнего ШРУСов проявляются по-разному. Для проверки внешнего шарнира нужно максимально вывернуть руль и не спеша проехать по площадке. При таком положении руля образуется максимальный изгиб между полуосями. При этом неисправный внешний ШРУС будет издавать хруст, зависящий от скорости движения.

Диагностика исправности ШРУСА. Видео:

Добиться максимального искривления внутреннего шарнира сложнее. Для этого нужно проделать следующие операции:

  • вывесить колеса, подняв машину домкратом или подъемником;
  • завести двигатель;
  • включить передачу.

В таком положении неисправный внутренний шарнир будет отчетливо хрустеть.

Как проверить ШРУС на ВАЗ 2109 и 2114, 2110

Стандартная проверка и определение «на слух» не всегда позволяет безошибочно выяснить исправность шарниров. Прежде чем покупать дорогостоящие детали, нужно узнать и убедиться, что проблема кроется именно в них. Для этого проделайте такие операции:

  • установите автомобиль на яму и вывесите колеса;
  • осмотрите состояние пыльников;
  • проверьте люфт между полуосями.

Что такое ШРУС(граната) в машине

Что такое ШРУС и как он устроен? Такой вопрос обычно задают новички или те, кто впервые приобрел переднеприводный автомобиль. ШРУС – это сложнейший механизм, который может состоять из более чем десятка деталей. Сложность конструкции объясняется плавностью вращения, но чем сложнее механизм, тем чаще он подвержен поломкам.

В отличие от кардана, ШРУС обеспечивает передачу плавного крутящего момента под углами до 70 градусов. Это позволило оснастить автомобиль управляемой подвеской и обеспечило повышенным комфортом при передвижении на машине по неровной дороге. Для тех, кто не знает, шарнир равных угловых скоростей – это не весь механизм с осями. Это его элементы, соответственно, их имеется два: внешний и внутренний по обеим сторонам оси. Шарнирный механизм также имеет название граната, потому что внутри себя содержит много шариков, которые перекатываются в специальных пазах, обеспечивая плавность вращения колес. Механизм оснащен полуосью или цапфой со шлицами для стыковки с одной стороны с приводом КПП, а с другой со ступицей колеса.

Для чего нужен ШРУС в автомобиле

Применяя шарнир угловых скоростей, конструктора смогли передавать кручение на колеса под значительными углами. Необходимость в таком механизме была продиктована разными типами подвески и отличными дорожными условиями. Благодаря нему автомобиль движется плавно и тихо. Использование кардана в этой ситуации невозможно по той простой причине, что он не способен гнутся настолько, как это делает ШРУС.

Разновидности шарниров равных угловых скоростей

В зависимости от особенностей конструкции, в устройстве привода автомобилей применяют несколько типов гранат. Плюс ко всему они делятся на два вида в рамках одного транспортного средства: наружный и внутренний ШРУС.

В зависимости от конструкции данный механизм бывает следующих типов:

  • кулачковый;
  • трипоидный;
  • шариковый;
  • карданный спаренный.

Кулачковые ШРУСы

ШРУСы этого типа являются самыми простыми в конструктивном исполнении. В их устройстве имеется кулак, внутри которого находится вкладыш и диск. Такой механизм применим только в машинах, которые перемещаются на средних скоростях. Используется в грузовых автомобилях и спецтехнике.

Трипоидные ШРУСы

Конструкция трипоидного ШРУСа несколько отличается. В нем имеется обойма и три подшипника, закрепленных на штанге. Возможность передачи крутящего момента под разными углами обеспечивается за счет плавности вращения подшипников, которые продольно перемещаются в своих пазах.

Шариковые ШРУСы

Шарнир равных угловых скоростей шарикового типа не сильно отличается от трипоидного. Только в нем использованы не 3 шарика, а большее количество, 6, которые также вращаются и одновременно перемещаются по продольному каналу. Такая конструкция получилась более сложной, но она способна передать вращение под еще большим углом между осями.

Карданные спаренные ШРУСы

ШРУС карданного типа представляет собой аналогичный механизм, но в его конструкции задействованы 2 крестовины. Он более надежен и прост в ремонте, но не способен плавно работать на больших скоростях. Его устанавливают на грузовые машины, где механизм будет работать под высокими нагрузками.

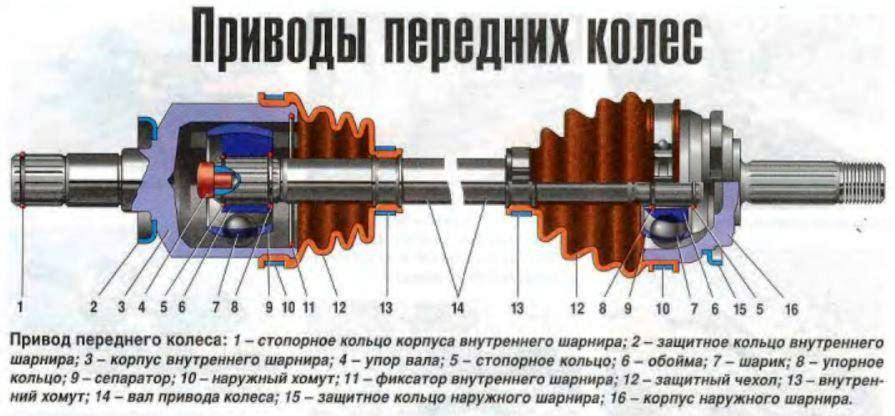

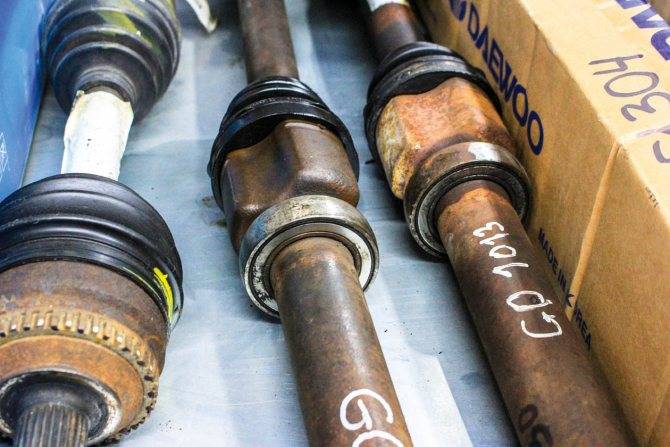

Из чего состоят ШРУСы

Конструктивно механизмы отличаются устройством подвижной части, которая состоит из следующих компонентов на примере шарнирного типа:

  • корпус;
  • сепаратор;
  • шары;
  • цапфа со шлицами и резьбой;
  • сальник с хомутами;
  • пыльники;
  • стопорные кольца;
  • ступичная гайка.

С одной стороны гранаты имеется полуось со шлицами, а с другой – штанга, передающая вращение на второй шарнир равных угловых скоростей. Цапфа устанавливается в ступиц и входит в зацепление с ее шлицами. Фиксируется с наружной стороны гайкой. Внутренний ШРУС может устанавливаться в привод и защелкиваться в нем с некоторым усилием. В более старых модификациях он зафиксирован с приводом при помощи фланца и 6 винтов.

Наружный и внутренний ШРУС(граната) — отличия и особенности

Что такое ШРУС – это передаточный механизм, который обеспечивает плавное вращение осей, между которыми в процессе движения сильно изменяется угол наклона. На каждой из сторон авто имеется 2-е гранаты: внешняя и внутренняя. Второй может быть спрятан в КПП в зависимости от модификации.

На каждой стороне автомобиля имеется пара ШРУСов. Они между собой отличаются и прежде всего габаритами, но есть машины, в которых они могут быть совершенно одинаковыми за исключением способа крепления к ответной части: приводу или ступицы колеса. Иногда гранаты отличаются устройством. Внешняя шариковая, а внутренняя – трипоид. Какой именно привод использован на вашем авто, узнавайте из описания компонента. Визуально это определить сложно, только в результате разборки.

Как проявляются неисправности внутреннего ШРУСа

Самым характерным симптомом неисправности внутреннего ШРУСа является характерный хруст, который сопровождает работу шарнира. Но точно такой же звук издаёт и «умирающий» наружный ШРУС, поэтому иногда сложно вычислить «виновника». Как же определить, неисправен внутренний ШРУС или наружный? При диагностике нужно учитывать особенности работы шарниров. Наружная «граната» хрустит, когда авто поворачивает или резко трогается с места с вывернутыми колёсами – именно в такие моменты наружный шарнир испытывает наибольшие нагрузки.

Для того, чтобы протестировать внутреннюю «гранату» в движении, нужно выбрать наиболее неровную дорогу – например, грунтовую с многочисленными промоинами от луж. При движении по такой дороге передняя подвеска будет постоянно в работе, вызывая тем самым осевые и угловые смещения обоймы внутреннего ШРУСа. Если шарнир изношен, то он будет издавать точно такие же звуки, как и наружный. Но иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге. Диагностировать работу привода в таком случае гораздо сложнее. Иногда даже вывешивание авто на подъёмнике не позволяет гарантированно определить неисправность – ведь нагрузка на ШРУСы при «холостом» вращении минимальна. Зачастую в таких случаях выручает опыт мастера, осматривающего машину. Хороший специалист с солидным стажем способен уловить малейшие люфты или заедания в работе механизма. Самые дотошные мастера не поленятся разобрать подвеску и снять привод целиком, чтобы расчехлить ШРУС, тщательно промыть и продуть его сжатым воздухом и воочию убедиться в наличии или отсутствии повреждений деталей. Но сильный люфт – такой, что даже стоящая на месте «граната» «брякает» при её сотрясении – способен увидеть и неопытный водитель. Практически на всех немецких авто (VW, Audi, Skoda) внутренний ШРУС крепится к КПП болтами, ослабление затяжки или обрыв которых тоже способны вызвать вибрацию.

Выработка в игольчатом подшипнике трипоида

Трипоидный ШРУС бывает двух видов: обычный и с внешней обоймой. Основная причина поломки обоих видов — износ. В простом варианте при определенных углах трипоид начинает скользить, а не крутиться. С внешним роликом подшипник вращается при любых углах поворота, работает более плавно и изнашивается заметно дольше.

У некоторых моделей корпус трипоида находится в коробке передач. В таком случае сделан он из более качественных металлов и переносит больше нагрузки. Если для автомобиля предусмотрен выбор между шариковым и трипоидным ШРУСом, то однозначно стоит доплатить за последний.

Внутренний ШРУС: признаки неисправности не увидеть сложно

Конструктивно заложено, что на одно ведущее колесо идет две гранаты, то есть, два ШРУСа — внутренний и внешний. Внешний передает силу на ступицу колеса от полуоси, а внутренний ШРУС вращает вал от коробки передач.

Несмотря на то, что ШРУСы — это один механизм, внешний ШРУС выходит из строя раньше, потому что на него приходится больше нагрузки, а также его размеры меньше. Чтобы понять что наружный ШРУС износился, надо повернуть руль до упора в одну из сторон и поехать. В этот момент между полуосями будет максимальный угол и ШРУС будет хрустеть, если он неисправен.

А внутренний ШРУС проверяется по другому, он начинает издавать звуки во время движения по прямой. А если еще при этом заехать в ямку, то хруст будет очень четким. Кроме этого, первые признаки поломки ШРУСа на Приоре или любом другом ВАЗе можно четко увидеть, если поднять машину на подъемнике. Также можно на подъемнике включить первую передачу и нажать на газ, чтобы колеса начали вращаться.

Когда машина будет в подвешенном состоянии, то внутренняя граната сильно искривится и звук изношенного ШРУСа будет отлично слышно. Вот так вот выявляются признаки неисправности ШРУСа ВАЗ 2114 или ВАЗ 2115. После обнаружения этих признаков можно смело ехать и покупать новые гранаты и готовиться к замене.

Далее на видео признаки износа внутреннего ШРУСАа — появился хруст в колесе:

Конструкция ШРУСов автомобиля

Автомобилисты, которые эксплуатируют машины с передним или полным приводом знают про одно проблематичное место – ШРУСы (в народе гранаты). Данное сокращение прячет в себе следующее понятие – шарниры равных угловых скоростей. Это устройство представляет собой специальный подшипник, в обоймах которого произведены специальные поперечные пазы, а между ними находятся шарики. Данная конструкция позволяет передавать крутящее движение при различных углах (до 70 градусов).

Так как автомобиль при эксплуатации постоянно подвергается существенным усилиям в том числе по передаче крутящего момента, то данный узел рано или поздно выходит из строя. На касательных точках шариков и обойм появляется выработка, которая постепенно увеличивает между ними зазор, и он выливается определенным хрустом спереди автомобиля при его движении.

Изучив большинство источников необходимо отметить то, что все конструктивные элементы шарниров угловых скоростей сделаны из высококачественных сплавов и подвергаются медленному износу. Однако неисправности «гранат» могут появляться даже на новом автомобиле.

Повреждение обоймы ШРУСа

Наиболее распространенными причинами неисправности этого узла автомобиля являются:

  • низкое качество дорожного покрытия;
  • чрезмерно грубый стиль вождения водителя;
  • механическое повреждение защитного пыльника и попадание на трущиеся части рабочего узла воды с песком;
  • плохое качество смазки или её недостаточное количество;
  • не оригинальные запчасти с нестандартным составом сплава.

Основной признак неисправности шарнира равных угловых скоростей – это хруст, издаваемый шариками подшипника по выработанным канавкам. При начале движения автомобиля могут появляться небольшие рывки и люфт. При движении на скорости свыше 40 километров в час и наезде на углубление в дороге, которое качнет переднюю часть машины так что кузов направится вверх, а колесная пара будет касаться асфальта – возникает треск. Также данный треск возникает при вхождении в поворот на скорости со включенной передачей, когда одна часть кузова прижимается к земле, а вторая наоборот поднимается.

Хруст и треск гранаты можно посмотреть на видео:

Каждое ведущее колесо имеет свой ШРУС. Он состоит из внутреннего и внешнего шарнира. Внутренний вращается валом, идущим от коробки передач, а внешний передает усилие от полуоси на ступицу колеса. Наружный чаще выходит из строя, так как углы поворота и нагрузки на ступице гораздо больше. Проверить его исправность довольно просто, следует просто проехаться по сугробам, ямам либо канавам. Другими словами — вывесить переднюю часть кузова.

В тех случаях, когда нужно проверить поломку внешнего шарнира, нужно до упора вывернуть руль и начать движение. Вышедший из строя элемент даст о себе знать, как только угол между полуосями достигнет максимального значения.

Наиболее эффективный способ для проверки неисправности «гранат», это использование подъемника. Колёса в подвешенном состоянии и включенной передаче, имеют больший угол наклона, и поломка внутреннего шарнира тут же даст о себе знать соответствующим звуком.

Хрустит ШРУС при низкой температуре, что делать

Как правило, при низкой температуре причиной хруста ШРУСов является некачественная смазка, которая не способна выполнять свои функции в большие морозы.

Производители автомобилей, поставляя свою продукцию в Россию, должны учитывать условия их эксплуатации.

Замерзлая смазка сковывает внутренние элементы гранаты, не попадает во все полости узла поэтому и появляется хруст.

В этот момент не нужно резко поворачивать и набирать скорость, через несколько километров (20-30) узлы прогреются и хруст пропадет сам собой.

Но проблема состоит в том, что внутренние гранаты прогреваются быстро, а вот внешние при сильно низких температурах могут не прогреться и хруст останется.

Бытует мнение (и не безосновательно), что проблема не только в смазке, но и в конструкции самого ШРУСа. Дело в том, что смазка, закладываемая в изделие, может не подходить для данной конструкции, при этом на других моделях авто она хорошо работает даже при температурах ниже -200С.

Некоторые автовладельцы грешат на полиуретановые пыльники, которые могут стоять на некоторых марках автомобилей вместо резиновых. Мол на морозе они дубеют и издают звуки. Это спорное мнение, требующее проверки.

Решить проблему можно путем замены смазки, некоторые автовладельцы рекомендуют ЛМ47, VERYLUBE, XADO, они хорошо себя показала при низких температурах. Но тут какие-либо советы трудно давать, выбор на рынке огромный и мнения разняться.

Но, менять смазку нужно не просто запрессовывая ее под пыльник, а полностью снимать узел, разбирать его и максимально запрессовать новую смазку вместо старой в труднодоступные места. Именно эти места являются причиной хруста в сильный мороз, особенно это касается внешних гранат.

Виды смазок для ШРУСа

За годы существования полноприводных и переднеприводных автомобилей было создано множество разновидностей смазок для ШРУСов. Фактически все они способны эффективно справиться с трением, а также снижением нагрузок, которые приходятся на элементы трансмиссии. Но многие из них могут проявлять агрессивные свойства по отношению полимерных соединений или не способны бороться с питтингом.

Литиевые смазки

Самая распространенная смазка для трансмиссии и прочих элементов, которые подвергаются очень высоким нагрузкам. Изготавливается на основе вспененного литиевого раствора в органической кислоте. Являет собой консистентный желтоватый состав большой вязкости, становящийся еще более густым при низких температурах. Литиевые составы отлично справляются с трением и могут в десятки раз снижать нагрузки, приходящиеся на элементы приводного механизма.

Также следует выделить их консервационные свойства — они защищают металлические элементы от влаги, нейтрализуют попавшую внутрь пыль и прочие загрязняющие вещества. Но не все литиевые смазки способны бороться с полостной коррозией ШРУСов, поэтому эксперты советуют выполнять проверку узлов приводной системы после 50-60 тыс. км. пробега. Исключением является смазка Литол-24 — российские изготовители автомашин допускают ее замену через сто тысяч километров.

Составы на основе лития устойчивы к большей части типов полимерных покрытий, что применяются в изготовлении пыльников ШРУСов. Но некоторые изготовители транспортных средств применяют для создания таких защитных компонентов современные высокопрочные пластики на органической основе — Литол и его аналоги могут их растворять. В таком случае прочтите инструкцию по эксплуатации ТС — в ней должно быть сказано, какие смазки лучше использовать для защиты ШРУСов.

На сегодняшний день отечественные изготовители сохраняют мировое лидерство по выпуску средств для ШРУСов на основе лития. Большая часть зарубежных компаний отказывается от них в результате возникновения новых технологий, которые способны обеспечить элементам трансмиссии лучшую защиту. Но на рынке все еще встречается смазка для ШРУСов на литиевой основе следующих брендов:

  • RENOLIT.
  • Very Lube.
  • ХАДО.

Смазки на дисульфид — молибденовой основе

Несмотря на то, что литиевые средства для ШРУСов являются высокоэффективными, специалисты искали новое решение, которое бы идеально подходило для всех автомобилей. Результатом этого стали новые смазки, в которые добавлялся дисульфид молибдена. Главное отличие таких составов — высокая устойчивость к коррозии. Согласно отчетам специалистов, которые проводили испытания, даже спустя сто тыс. км. пробега «гранаты» не проявляют симптомов серьезного износа. Но такая смазка не является вечной — даже при идеальных условиях использования ее нужно менять каждые сто тыс. км. или через пять лет после изначальной набивки узла.

Данные смазки так же эффективно борются с трением, как и аналоги на основе лития. Помимо этого, снижение содержания органических кислот, замененных солью металла, повлекло за собой снижение агрессивности в отношении любых полимерных поверхностей. Дисульфид-молибденовые смазки для ШРУСов можно применять фактически во всех автомобилях — данная рекомендация дается изготовителями.

Но такие средства имеют один существенный недостаток — они боятся попадания влаги в ШРУС в условиях нарушения герметичности пыльника. Последствием данного несущественного повреждения может быть абсолютная потеря свойств смазки, что послужит причиной разрушения узла. Одними из лучших являются смазки следующих изготовителей:

  • ШРУС-4.
  • ESSO.
  • Mobil.
  • Texaco.
  • Liqui Moly.
  • BP.

Бариевые смазки

Главное преимущество средств на основе бария — повышенная устойчивость к влиянию влаги. Например, после разрыва пыльника не обязательно менять бариевую смазку, если, конечно, в ней не накопилось огромное количество загрязняющих материалов. Помимо этого, бариевый состав может бороться со всеми типами коррозии, тем самым предотвращая преждевременный выход ШРУСов из строя даже при эксплуатации транспортного средства в особо агрессивных условиях. К преимуществам бариевых составов также можно отнести нейтральный химический состав в отношении к любым полимерам. Но такие средства пока слабо распространены из-за их сложности изготовления и дороговизны. Еще одним значительным их недостатком является слабая устойчивость к низким температурам. Единственным отечественным изделием на бариевой основе является средство ШРБ-4.

Симптомы

Вот мы и подошли к самому главному, а именно к определению неисправности. Нужно сказать все не так сложно как кажется на первый взгляд. Основных неисправностей несколько, перечислю по пунктам:

1) Порвался пыльник (это стоит отметить), если заметили — то сразу едем на СТО, возможно ШРУС еще можно спасти, просто поменяв пыльник. Это самый первый и очевидный симптом.

2) Еще одной косвенной причиной может быть колесо в смазке (когда рвется пыльник) его смазка разбрызгивается по всему диску.

3) Если все же «проворонили» этот момент, то можно различать по звукам. Самый первый и наиболее распространенный — это свист «гранаты», чем то похоже на трущиеся тормозные колодки (если бы они сносились в «ноль» до металла). Едем на диагностику.

4) «Рывки» трогаемся, ощущаются не сильные толчки в районе неисправной стороны, говорит о разбитых канавках гранаты.

5) «Щелчки» при трогании. Проявляется так – начинаем трогаться, несколько раз щелкнет (от 2 до 5) затем при движении все нормально, может повторяться через раз. Это также «граната», едем на диагностику.

6) «Хруст» при движении. Это уже — последняя стадия. Если трогаетесь, идет вибрация и хруст, то это говорит о том что – ШРУС не то что сносился, а его вот-вот заклинит, ехать очень опасно, он разбит дальше некуда.

Это основные симптомы неисправности. Однако есть один практически 100% метод, который поможет выявить поломку.

Как диагностировать неисправности шарниров

Диагностика внешнего шарнира несложная: достаточно только выкрутить руль в крайнее положение и тронуться с места. При максимальном угле между полуосями появится характерный хруст – это и есть признак поломки наружного шарнира.

Проверку внутреннего ЩРУСа лучше всего проводить на подъемнике

Но есть особенность у и внутренних механизмов – они могут хрустеть во время прямолинейного движения. Для проверки не обязательно обладать особенными навыками, так как проверить внутренний ШРУС можно совершив поездку по бездорожью — при попадании в ямы и канавы звуковое сопровождение усиливается во много раз. Но наиболее точный диагноз можно поставить следующим образом:

  • загнать автомобиль на подъемник;
  • в подвешенном состоянии включить первую передачу, позволив колесам медленно вращаться;
  • в таком положении неисправный ШРУС будет издавать четко различимый хруст;
  • снова-таки, при попытках двигать вал рукой будет ощущаться существенный люфт.

Если симптомы «налицо», то необходимо покупать ШРУС и устанавливать его на полуоси. Пыльники, хомуты и смазка, как правило, входят в комплект.

Автомобили с передним приводом пользуются большой популярностью во всем мире. Некоторые автомобилисты предпочитают именно переднеприводные, а не заднеприводные авто, считая их более удобными и надежными. На переднеприводных автомобилях используется подвеска типа «Макферсон» или «многорычажка». Обе они имеют ряд позитивных сторон, отличаются надежностью и выносливостью, кроме того не дороги в ремонте, что еще надо? Однако, как и все в этом мире, передний привод не лишен недостатков, владельцам таких авто приходится чаще менять шаровые опоры, передние ступичные подшипники, а также ШРУСы (шарнир равных угловых скоростей), о которых, кстати, сегодня и пойдет речь в моей статье.

ШРУСы или, как их еще называют «гранаты», доставляют немало хлопот автовладельцам, поэтому неудивительно, что их порой называют самым «слабым местом» переднего привода. Несмотря на прочные материалы, используемые при производстве «гранат», а также различные напыления, из-за трения и ударов, которые приходятся на переднюю подвеску, ШРУСы довольно часто выходят из строя. Банальный разрыв пыльника ШРУСа может привести к полному выходу из строя этой недешевой детали. Для того, чтобы предупредить неисправность ШРУСа и не «попасть» на дорогой ремонт, следует время от времени производить визуальный осмотр ходовой части, а также следить за целостностью пыльника ШРУСа. Сегодня я расскажу о том, как проверить ШРУС, в случае подозрения его неисправности, вы узнаете о причинах и признаках неисправности «гранаты».

Шарниры равных угловых скоростей бывают внутренними (устанавливаются в КПП и передают крутящий момент от трансмиссии на внешний ШРУС), а также внешними (соединяются со ступицей колеса и передают крутящий момент непосредственно на колесо, через ступицу). Срок службы тех и других — разный, несмотря на кажущуюся схожесть. Причина в том, что внешние «гранаты» контактируют с колесами, от которых очень часто получают серьезные удары. Кроме того, резиновый пыльник ШРУСа очень мягкий и подвержен разрушению в результате «старения резины», воздействия нефтепродуктов, перепадов температуры и т. д. После того как пыльник повреждается, на внутренние трущиеся части шарниров попадает влага и песок, которые очень быстро выводят из строя внешний.

Уход за шарнирами передних колес

Так уж сложилось, что большинство автомобилистов обращает внимание на какую-либо деталь автомобиля после того, как она выходит из строя. Приобретается новый ШРУС и производится замена, на что уходит время и значительные средства

В действительности шарнирам угловых скоростей, установленных в Ниве, нет сноса.

В отличие от переднеприводных машин ВАЗ 2110-2114, в Ниве крутящий момент распределен на 4 колеса. Это означает, что на привод передних колес ложится нагрузка вдвое меньше, чем в той же ВАЗ 2114. И если теоретически предположить, что внутрь шарнирных механизмов полуосей не попадает ни капли абразивной пыли и грязи, то срок службы ШРУСа станет равен продолжительности «жизни» самого авто. Конечно, в реальной жизни такое невозможно, да и Нива создана для езды по бездорожью.

Максимально продлить эксплуатацию гранат вполне возможно. Для этого необходимо регулярно выполнять следующие мероприятия:

  1. Проводить визуальный осмотр пыльников, закрывающих шарниры. Когда машина эксплуатируется на асфальтированной дороге, то осмотр нужно проводить каждые 10-15 тыс. км. При езде по бездорожью либо насыпным и грунтовым дорогам чехлы гранат нужно осматривать чаще, особенно после поездок в тяжелых условиях.
  2. При обнаружении малейшего повреждения пыльника немедленно заменить его новым. Это касается и хомутов, удерживающих чехлы на местах.
  3. Во время замены удалить со ШРУСа Нивы старую смазку вместе с попавшей грязью и наложить новую. Используемая смазка — ШРУС-4, ее количество для наружной гранаты составляет 40 см3, для внутренней — 80 см3.

Если уделять внимание данным элементам, то они спокойно прослужат 150-200 тыс. км

В противном случае, неисправности могут проявиться уже на первой сотне тысяч км.

Звуки и симптомы поломки

Существует несколько признаков неисправности шарнира:

  1. Разрыв пыльника. Достаточно отправиться на СТО, где неисправный элемент заменят, и потребность в ремонте самого ШРУСа отпадет.
  2. Свист «гранаты». Звук очень напоминает трение сносившихся до металла тормозных колодок.
  3. Рывки. Когда автомобиль трогается, водитель может ощутить несильные толчки. Такое поведение свидетельствует о разбитых канавках гранаты.
  4. Щелчки. Проявляются в момент движения, при этом их количество варьируется от 2 до 5. При движении неприятный звук пропадает, но при следующей попытке сдвинуться с места снова возникает. Это также указывает на неисправность «гранаты».
  5. Хруст. Если звук проявляется непосредственно при движении, то это тревожный сигнал. ШРУС не просто износился, его вот-вот заклинит. Ехать с таким повреждением опасно, поэтому лучше всего вызвать эвакуатор и отправить автомобиль в мастерскую.

Если появился хоть один из перечисленных симптомов неисправности, то лучше отправить автомобиль на диагностику. Опытные водители могут самостоятельно осмотреть шарнир и выявить источник проблемы.

Последствия хруста ШРУСа

Можно ли ездить при хрусте ШРУСа? Все зависит от степени его изношенности. На начальной стадии поломки ездить можно, однако нежелательно, поскольку эксплуатация узла ведет к еще большим повреждениям. Поэтому чем раньше вы попытаетесь отремонтировать шарнир, тем, во-первых, это вам дешевле обойдется (возможно все обойдется заменой смазки), а во-вторых, вы не будете подвергать риску жизнь и здоровье ваше и ваших пассажиров, находящихся в автомобиле.

Итак, последствиями того что хрустит ШРУС, может быть:

  • Заклинивание. То есть, ШРУС перестанет вращаться. Особенно это опасно на скорости, поскольку вы рискуете потерять контроль над машиной, что может быть смертельно опасно. Можно попытаться расклинить шарнир, однако лучшим решением будет его замена.
  • Разлом обоймы. Если говорить конкретно об наружной гранате, то когда идет дело к клину, обойма попросту ломается, разлетаются шарики, а далее последствия не предсказуемы.
  • Разрыв вала или полуоси. В этом случае коробка передач будет крутить лишь обозначенные детали, однако по понятным причинам момент не будет передаваться на ведущее колесо. Это самый крайний случай, и дальнейшее движение машины возможно лишь на буксире или эвакуаторе. Естественно, что единственным верным решением в данном случае будет лишь замена ШРУСа. И вам повезет, если придется менять только непосредственно шарнир. Ведь существует риск, что в процессе этой аварии будут повреждены находящиеся рядом другие детали.

В самом худшем случае ШРУС может заклинить или оборвать, что приведет к аварийной ситуации на дороге. Когда такое произойдет на скорости — это чревато серьезными последствиями! Поэтому, если вы услышали, что на вашем автомобиле хрустит “граната” с любой стороны — как можно быстрее проведите диагностику (самостоятельно или на СТО) и выполните ремонт или замену шарнира.

Диагностирование повреждений

Мало знать признаки, чтобы определить неисправность внутреннего ШРУСа или наружного. Шум может проявиться и при других дефектах деталей подвески. Следует выявить симптомы, чтобы узнать о неисправности ШРУСа. Дефекты внутренних и внешних шарниров диагностируют по-разному. Общее для них – работа при повышенных нагрузках и в экстремальных положениях. Только так определяют критический износ, не снимая шарниры с автомобиля.

Проверка внутреннего шарнира

Чтобы проверить внутреннюю гранату, и определить неисправный ШРУС, необходимо нагрузить эти детали. При движении автомобиля водители используют два способа диагностирования: езда по препятствиям и перегрузка машины. В первом случае проезжают по неровной дороге с выбоинами и кочками. Для этого выбирают участок полотна так, чтобы препятствия располагались по одну сторону. Поочерёдно проезжают на скорости 15-20 км/ч по неровностям правыми и левыми колёсами. Если дефекты есть, при попадании в выбоины будет характерный стук в зоне крепления шарниров.

Второй способ заключается в перегрузе автомобиля таким образом, чтобы передняя часть машины слегка приподнялась. В этом случае внутренние шарниры будут работать под критическими углами, что позволит спровоцировать появление более явного шума. Водители для утяжеления машины усаживают на заднее сиденье пассажиров, а в багажник загружают тяжёлые предметы. Когда передняя часть автомобиля слегка приподнимется, проезжают ровный участок дороги, желательно имеющей уклон вверх. Под увеличенной нагрузкой шарнир должен стучать сильнее.

К сведению!

Издавать шум при движении автомобиля может не только привод. Чтобы точно определить поломку внутреннего ШРУСа нужно провести диагностику узла на СТО или в сервисной мастерской.

Наружного

После появления признаков выявить неисправность наружного ШРУСа будет несложно. Водителю нужно выбрать ровную площадку, на которой можно свободно поездить в разных направлениях никому не мешая. Для диагностики необходимо поочерёдно вывернуть колёса вправо и лево, резко тронуться с места. Шарнир с выработкой будет издавать хруст. Ввиду большого расстояния между деталями, определить сторону, где стоит дефектный ШРУС будет легко.

Слушать звук, исходящий из трансмиссии лучше при открытых окнах. Можно выбрать площадку рядом со стеной. В этом случае получится эффект усиления звуковых волн, когда они, отражаясь от преграды, достигнут водителя. Кроме того, можно попросить помощника послушать шум, исходящий от деталей трансмиссии. Как правило, при повороте направо будет шуметь левый ШРУС, и наоборот. Объясняется это силами инерции, действующими на автомобиль и перераспределением нагрузки.

Универсальная проверка шарниров

Алгоритм диагностики позволяет более точно определить, какая из деталей повреждена. Последовательность действий:

  1. Поставить автомобиль на ровную площадку, зафиксировать задние колёса ручным тормозом, подложить противооткатные упоры.
  2. Поочерёдно домкратом вывесить передние правое и левое колёса. Для безопасности под кузов лучше установить подпорки.
  3. Завести двигатель и включить первую передачу. В это время вывешенное колесо начнёт вращаться.
  4. Для диагностики внутреннего шарнира плавно нажимают па педаль тормоза, нагружая привод. Появление шума рядом с коробкой передач свидетельствует об износе детали.
  5. Для проверки внешнего ШРУСа полностью выворачивают рулевое колесо поочерёдно вправо и влево. Если неисправен только внутренний шарнир, то звук не изменится. При износе внешнего в общий шум добавится постукивание и от него.

Как заменить ШРУС своими руками

Для замены шарниров вам понадобятся следующие инструменты, детали и материалы:

  • новый ШРУС;
  • молибденовая смазка;
  • новая гайка крепления наружного шарнира;
  • зубило;
  • новый пыльник;
  • выколотка;
  • молоток;
  • набор гаечных ключей;
  • съемник для шаровых и рулевых тяг;
  • баллонный ключ;
  • монтировка;
  • домкрат и подпорка.

Выполнить работу в одиночку трудно. Поэтому попросите друга помочь вам.

Подробная инструкция по замене ШРУСа

Алгоритм действий по замене и ремонту ШРУСа своими руками выглядит так:

  • поставьте машину на смотровую яму и включите ручник.
  • ослабьте болты крепления переднего колеса;
  • поднимите машину домкратом и установите на подпорку;
  • открутите болты и снимите переднее колесо;
  • помощник должен нажать тормоз, чтобы предотвратить проворачивание колеса;
  • полностью выкрутите гайку, удерживающую полуось;
  • открутите гайку с пальца шаровой опоры;
  • отстыкуйте шаровую опору, вынув палец из поворотного кулака;
  • очистите приводной вал;
  • ослабив хомуты, сдвиньте пыльники ШРУСа вдоль вала;
  • открутите гайку крепления шарнира рулевой тяги к поворотному кулаку;
  • отстыкуйте тягу от поворотного кулака;
  • потяните на себя ступицу колеса, чтобы она снялась со шлицов полуоси;
  • извлеките внутренний шарнир из КПП, используя монтировку (чтобы не порвать сальник, не вставляйте ее глубоко);
  • снимите стопорное кольцо с полуоси;
  • выколоткой сбить шарнир с приводного вала.

Если ШРУС не изношен, а забит грязью в результате разрыва пыльника, его можно восстановить. Для этого нужно промыть деталь бензином, чтобы удалить грязь и смазку. После этого чистые шлицы и шарики нужно смазать молибденовой смазкой.

Установка шарниров производится в последовательности, обратной снятию. При сборке внутреннего шарнира нужно не забыть поставить пластиковую заглушку на конец вала. Шлицы внутреннего ШРУСа должны быть плотно вставлены в полуосевую шестерню коробки передач. Для этого нужно плотно насадить его молотком через смягчающую насадку.

На машину устанавливаются новые стопорные кольца и гайка крепления полуоси. Чтобы последняя не открутилась, после затяжки необходимо загнуть ее край зубилом.
