Признаки неисправности лямбда зонда (датчика кислорода)

Неисправен лямбда-зонд: причины и ремонт

Лямбда-зонд выходит из строя по различным причинам. Это высокие нагрузки на выхлопную систему машины, повреждение электрической проводки, использование низкокачественного бензина и другие. Ниже рассмотрим основные сценарии возникновения неисправностей, а также узнаем, как эти проблемы с лямбда-зондом разрешаются.

Образование нагара

Одной из популярных причин выхода из строя лямбда-зонда – образование слоя нагара в области активной зоны запчасти. Если двигатель заводить слишком резко, то небольшие порции бензина попадают в выхлопную систему машины и оседают там на поверхности лямбда-зонда. Нагар образуется и по другим причинам – использование низкокачественного топлива, неправильное включение двигателя.

Устанавливается поломка по следующим признакам:

Двигатель работает небольшими рывками.
Часто пропадает зажигание.
Периодически мигает индикатор “Check Engine”.

Статья по теме: Горит Check Engine (ошибка двигателя): причины и лучшие решения проблемы

Чтобы исправить эту проблему, рекомендуется демонтировать старый и поставить новый лямбда-зонд. Также можно попытаться очистить наконечник самостоятельно. Делается это так:

Демонтируйте устройство, аккуратно снимите защитный колпачок.
Налейте в емкость 80-100 мл ортофосфорной кислоты.
Поместите в емкость колпачок, чтобы его край остался снаружи (например, привяжите к чему-либо).
Спустя 20-30 минут достаньте датчик, промойте водой и высушите его.
Установите обратно наконечник, нанесите защитную пасту и приварите конструкцию (например, методом аргонной сварки).

Перегрев устройства

Лямбда-зонд может временно выходить из строя из-за перегрева выхлопной системы. Ключевое слово здесь “временно” – при повышенной нагрузке начинает мигать кнопка “Check Engine”. Тогда как при нормальной езде такая проблема не наблюдается. Связано это с тем, что на автомобили устанавливаются датчики на циркониевой основе, а такие лямбда-зонды не могут работать при высоких температурах. Это и приводит к выходу из строя прибора.

Устанавливается перегрев по таким признакам:

Проблема возникает только при высоких нагрузках (езда на высокой скорости, подъем в гору).
Серьезно растут расходы топлива.
Ухудшается работа системы разгона и торможения.

Чтобы устранить эту неполадку, рекомендуется демонтировать циркониевый и поставить титановый лямбда-зонд. Иногда это не помогает – например, если автомобильная система в целом не справляется с высокими нагрузками (а не только лямбда-зонд). В таком случае просто снизьте уровень нагрузки, чтобы устранить неполадку (например, ездите более медленно).

Повреждение электропроводки

Еще одной популярной причиной выхода из строя лямбда-зонда является повреждение проводки. Каждое устройство оборудовано электрическими проводами (от 2 до 4), которые передают сигнал на блок управления мотором. В случае повреждения проводки сигнал становится нестабильным, что приводит к разбалансировке работы мотора. Повреждение проводов часто имеет механическую природу (например, водитель попал в ДТП).

Повреждение электрической проводки устанавливается по таким признакам:

Двигатель работает с перебоями, возможны проблем с зажиганием.
Заметное увеличение расходов топлива.
Периодически загорается индикатор “Check Engine”, но потом потухает.

В случае повреждения проводов рекомендуется поставить новый лямбда-зонд. Можно выполнить замену поврежденного участка цепи, если у Вас завалялись провода от старого зонда. Для ремонта старый кислородный датчик демонтируется из системы, потом срезается старый поврежденный элемент (с соединительной вилкой или без). На ее место устанавливается неповрежденная электропроводка от старого лямбда-зонда.

Выход из строя нагревателя

Еще одна причина выхода из строя лямбда-зонда – поломка нагревательного элемента. Поломка нагревателя не всегда выводит из строя ведь зонд. Этот дефект обычно не дает о себе знать при низких нагрузках, однако при средних и высоких нагрузках он проявляет себя. Основные признаки поломки нагревателя:

При повышенных нагрузках движок начинает глохнуть.
Повышаются расходы топлива при подъеме на гору или во время быстрой езды.
Запчасть была куплена давно (примерный пробег – 30-50 тысяч километров).

Нагревательный элемент крепится внутри лямбда-зонда прочно, поэтому разобрать запчасть и достать поврежденный нагреватель сложно. Если у Вас возникла такая проблема, купите новый зонд и поставите его взамен старого. Если не планируете ездить при высоких нагрузках, то замену можно не производить. То есть на поврежденном лямбда-зонде можно ездить до полного выхода из строя.

Диагностика по лямбда зонду

Ведь он может нам многое рассказать о процессах в системе управления двигателем.

Пример №1.

Как я выше писал, лямбда зонд не учитывается во многих режимах работы двигателя. Это касается и разгона, так как в этот момент важна не стехиометрия, а тяговые характеристики двигателя, поэтому экология отбрасывается на задний план и ЭБУ льёт топлива столько, сколько необходимо для успешного разгона.

Но если логически подумать, то хоть лямбда зонд и не учитывается, но сигнал он вырабатывает и мы можем его увидеть.

Так как ЭБУ льет топливо от души, то лямбда зонд должен это показывать, поднявшись максимально вверх и оставаясь там, пока идет разгон. Как на этом графике

Если в Вашем случае лямбда зонд не висит вверху во время интенсивного разгона, как на графике выше, а, наоборот, падает вниз, значит двигателю не хватает топлива

В этом случае обращаем внимание на топливный насос, фильтр, форсунки и т.д. А лучше сразу замерить давление топлива. Пример №2

Пример №2

Это аналогичный пример, только наоборот. Также этот пример разрушает некоторые стереотипы, сложившиеся у людей после некорректного теоретического объяснения — как работает лямбда зонд.

Как объясняют работу лямбда зонда — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ» Всё! А нужно примерно так — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ на прогретом двигателе в режиме холостого хода или в режиме частичных нагрузок при установившихся оборотах двигателя». Чувствуется разница?

Поэтому очень много раз приходилось отвечать на одни и те же вопросы — «Мой лямбда зонд выходит за пределы и опускается до нуля. Новый датчик ведёт себя также. Что делать?», «Мой лямбда зонд периодически падает до нуля. Замена?», «Лямбда зонд падает в 0. Это же не нормально?»

Причем, некоторые даже после ответа, что это нормально, всё равно не верят и меняют датчики. Ведь убеждение, что сигнал датчика может быть только 0.1В-0.9В, не позволяет принять реальность.

Вот пример графика, где лямбда зонд показывает 0

Я специально вывел режим работы двигателя. В режиме отсечки (принудительный холостой ход, торможение двигателем) ЭБУ довольно серьезно прикрывает форсунки (вплоть до полного закрытия) и, естественно, кислород в камере сгорания не сгорает. Поэтому лямбда зонд падает в ноль. Он практически не видит разницы между количеством кислорода в выхлопных газах и в окружающей среде.

Поэтому если в режиме отсечки сигнал лямбда зонда болтается где-то в верху, значит необходимо обратить на это внимание и разобраться в этом. Возможно какие-то форсунки не герметичны и огромное разрежение (посмотрите на показания ДАД) в режиме отсечки буквально высасывает топливо из них. А может просто прошлый хозяин автомобиля залил супер-пупер прошивку от очередного «гения калибровок»

А может просто прошлый хозяин автомобиля залил супер-пупер прошивку от очередного «гения калибровок».

Пример №3

По второму лямбда зонду можно оценить работу катализатора. А также узнать, установлен ли он вообще.

Если сигнал второго лямбда зонда имеет практически ровную линию, то это значит, что катализатор работает

А если сигнал второго лямбда зонда имеет такой же вид, как и сигнал первого лямбда зонда, то это означает, что катализатор не работает либо отсутствует

Вот такие основные выводы можно сделать, посмотрев на графики сигнала лямбда зонда.

В конце отмечу ещё один важный момент. Если у Вас есть подозрения на неисправность лямбда зонда, то лучше посмотреть на его сигнал в режиме «Тест датчика кислорода». Этот режим позволяет получить из блока управления двигателем только сигнал лямбда зонда. В чем смысл?

А смысл в том, что обмен между ЭБУ и диагностической программой происходит на довольно низкой скорости. И когда параметров очень много, то, естественно, это сказывается на скорости обмена ещё больше.

Поэтому этот режим позволяет вывести на экран только информацию, связанную с лямбда зондом.

Также желательно поднять обороты двигателя до 2000-3000 оборотов в минуту и анализировать график лямбда зонда аналогично приведенным выше примерам.

Всем Мира и ровных дорог!

По теме:

Высокопрофессиональная замена датчика кислорода на Рено Логан (лямбда-зонда)

Датчиков кислорода или, как их называют специалисты, лямбда-зондов в автомобиле Рено Логан два, и оба они находятся в выхлопной системе. Первый стоит непосредственно за выходным коллектором, второй – в самом конце выхлопного тракта. И хотя конструкции этих элементов идентичны, назначения у них абсолютно разные.

Принцип работы кислородного датчика

На сегодняшний день существуют два типа датчиков, измеряющих уровень кислорода в отработанных газах: широкополосные и двухуровневые.

Конструкция лямбда-зонда второго типа включает в себя наличие двух типов ячеек: измерительных и накачивающих. Между ними имеется небольшой, в несколько микрон, зазор, заполненный газом.

Механизм работы такого датчика состоит в том, что пока кислорода в отработанных газах мало, те направляются в ячейки первого типа. Когда же его концентрация оказывается выше определенного параметра, выхлоп автоматически перенаправляется в другие ячейки.

Зонду остается лишь фиксировать, через какие ячейки проходит выхлоп, чтобы определить, достаточно ли в его составе чистого кислорода.

Датчики этого типа считаются более точными, зато первые, благодаря относительной простоте их конструкции, являются менее дорогими и при этом более надежными. Поэтому выбор производителей бюджетного автомобиля Рено Логан в пользу двухуровневых лямбда-зондов вполне оправдан.

Назначения первого и второго лямбда-зондов

Но если количество кислорода вдруг превысит максимально допустимый уровень, это будет свидетельствовать о серьезном сбое в работе мотора. Каком именно – это покажет диагностика авто. ЭБУ же просто включит на приборной панели тревожный сигнал и, если владелец машины в ближайшее время не обратится в автосервис, воспрепятствует запуску мотора.

У второго лямбда-зонда задача полностью противоположная: находясь в самом конце выхлопного тракта, он контролирует качество очистки отработанных газов, точнее, качество работа каталитического нейтрализатора, осуществляющего расщепление оксидов азота и углерода на чистый кислород и азот с углеродом. Чем больше будет чистого кислорода в выхлопе на стадии его выброса в атмосферу, тем более эффективную работу катализатора будет означать этот факт.

Нижний порог количества этого газа в выхлопе зависит от экологического класса, к которому принадлежит авто. Так, первые логаны соответствовали классу Евро 5, пострестайлинговые же относятся к более высокому классу Евро 6.

Замена датчика кислорода на Рено Логан: предпосылки

Замена датчиков кислорода на Рено Логан производится только в случае их поломки.

При апгрейде выхлопной системы машины, в результате которой меняются ее основные параметры (например, при установке пламегасителя вместо вышедшего из строя каталитического нейтрализатора), сами зонды не меняются, но на второй ставится специальное устройство – обманка, в нужную сторону «корректирующая» его показания.

Признаки неисправности, требующие замены лямбда-зонда на Рено Логан, таковы:

время от времени мощность двигателя начинает скачкообразно снижаться, что говорит о перебоях подачи топлива в цилиндры, вызванной периодическими отключениями зонда (на приборной панели в это время может загораться лампочка «чек»);
затем возникают трудности при запуске двигателя;
дальше – больше: мотор то и дело начинает беспричинно глохнуть как на низких, так и на высоких оборотах;
в итоге запуск двигателя становится и вовсе невозможен.

Важно! Так как причинами выхода из строя зонда являются либо перегрев, повлекший разрушение его конструкции, либо механическое повреждение, либо выработка этим устройством своего ресурса, то восстановлению оно не подлежит. Единственно возможный ремонт в этом случае – это замена лямбда-зонда

Рено Логан: замена датчика кислорода

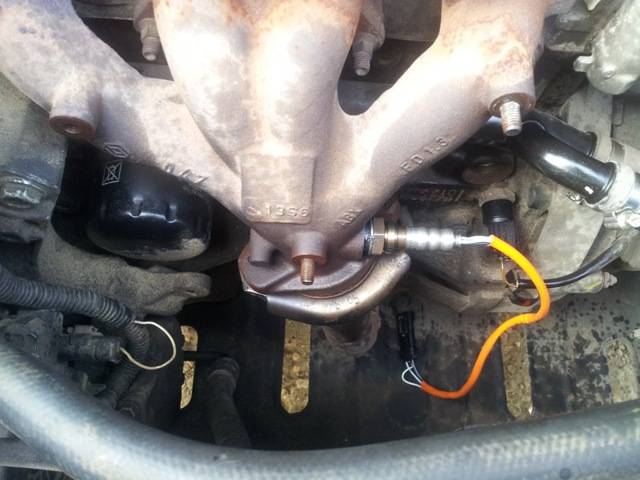

Во-первых, добраться до этого прибора (особенно до первого, стоящего на выпускном коллекторе) непросто.
Во-вторых, установка зонда требует ювелирной точности – в противном случае его показания не будут соответствовать действительности.
В-третьих, сложен сам выбор устройства, годящегося на замену вышедшего из строя. В идеале, это должен быть полный аналог старого датчика либо, как минимум, прибор, обладающий теми же параметрами. В зависимости от мотора Логан, года выпуска автомобиля и места его сборки, параметры эти могут отличаться.

Важно! Чтобы замена была осуществлена максимально корректно, воспользуйтесь услугами специалистов автосервиса. Как показывает практика, не имея соответствующей квалификации и опыта, сделать это будет весьма проблематично

Причины неисправности датчика кислорода

В большинстве случаев кислородная лямбда работает около 100 тыс. км без сбоев однако есть причины которые значительно сокращают его ресурс и приводят к неисправности.

Неисправность цепи датчика кислорода. Выражаться по-разному. Это может быть полный обрыв питающих и/или сигнальных проводов. Возможно повреждение цепи подогрева. В этом случае лямбда зонд не будет работать до тех пор, пока выхлопные газы не разогревают его до рабочей температуры. Возможно повреждение изоляции на проводах. В этом случае имеет место короткое замыкание.
Замыкание датчика. В этом случае он полностью выходит из строя и, соответственно, не подает никаких сигналов. Большинство лямбда зондов ремонту не подлежат и их надо менять на новые.
Загрязнение датчика продуктами сгорания топлива. В процессе эксплуатации датчик кислорода по естественным причинам постепенно загрязняется и со временем может перестать передавать корректную информацию. По этой причине автопроизводители рекомендуют периодически менять датчик на новый, отдавая при этом предпочтение оригиналу так как универсальная лямбда не всегда корректно показывает информацию.
Термические перегрузки. Обычно это происходит по причине проблем с зажиганием, в частности, перебоев с ним. В таких условиях датчик работает при критических для него температурах, что снижает его общий ресурс и постепенно выводит из строя.
Механические повреждения датчика. Они могут возникнуть при неаккуратных ремонтных работах, при езде по бездорожью, ударах при ДТП.
Использование при установке датчика герметиков, которые вулканизируются при высокой температуре.
Многократные неудачные попытки запуска двигателя. При этом в двигателе, и в частности, в выпускном коллекторе накапливается несгоревшее топливо.
Попадание на чувствительный (керамический) наконечник датчика различных технологических жидкостей или мелких посторонних предметов.
Негерметичность в выпускной системе выхлопных газов. Например, может прогореть прокладка между коллектором и катализатором.

Обратите внимание, что состояние датчика кислорода во многом зависит от состояния других элементов двигателя. Так, значительно снижают ресурс лямбда зонда следующие факторы: неудовлетворительное состояние маслосъемных колец, попадание антифриза в масло (цилиндры), обогащенная топливовоздушная смесь

И если при исправном датчике кислорода количество углекислого газа составляет порядка 0,1…0,3%, то при выходе лямбда зонда из строя соответствующее значение увеличивается до 3…7%.

Схема устройства

Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.

Пример конструкции зонда

Конструкция включает:

1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
2 — керамический изолятор;
3 — уплотнительный элемент для ввода жгута проводов;
4 — сигнальные провода;
5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
6 — пружинная контактная часть;
7 — чувствительный элемент, выполненный из керамики;
8 — нагревательный стержень;
9 — вентиляционный канал;
10 — внешний металлический корпус.

Рекомендуем: Как определить, что прогорел клапан в двигателе авто: признаки и симптомы

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

разгерметизация корпуса;
проникновение внешнего воздуха и выхлопных газов;
перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
моральный износ;
неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:
