Как отрегулировать привод переключения передач

Регулировка привода на Chery Amulet

Специально для того, чтобы вы могли самостоятельно отрегулировать привод управления агрегатом, производитель предусмотрел определенные устройства для фиксирования элементов привода в том или ином положении. Так что когда нарушается регулировка таким образом, что вы не сможете активировать ту или иную скорость, вам придется ехать на СТО, поскольку своими силами вы ничего не сделаете. Но если же регулировка была нарушена не особо сильно и скорости включаются, хоть и с большим трудом, то путем проб и ошибок вы можете попытаться все сделать в домашних условиях.

Сразу же оговоримся — чтобы предотвратить нарушения регулировки устройства при осуществлении работ, особенно, когда вы будете отсоединять компоненты, расположение деталей следует фиксировать. Вы можете просто отмечать этот момент. Это делается для того, чтобы при сборке конструкции все компоненты системы были установлены правильно, в соответствии с метками.

Итак, регулировка в домашних условиях:

1. Для начала следует ослабить затяжку гайки стяжного винта хомута, который крепит рычаг выбора скорости привода к тяге кулисы. Ослабив затяжку, необходимо небольшими усилиями начать перемещать ступицу по тяге. Сделайте так, чтобы переключение передач было четким. Если первая и вторая скорости выбираются не так четко, как нужно, то рычаг следует немного провернуть по часовой стрелке по отношению к тяге.
2. Если плохо включается пятая передача или скорость реверсивного хода, то селектор необходимо проворачивать против часовой стрелки. В другом случае, если выбираются хорошо, но активируются плохо первый, третий и пятый режим, а также реверсивный ход, селектор надо передвинуть немного назад по тяге, но не проворачивая его касательно нее.
3. Если плохо активируется вторая и четвертая передачи, то селектор необходимо передвигать непосредственно вперед. Необходимо отметить, что после каждого его передвижения следует затягивать гайку стяжного винта, а результат также нужно проверять. Процедура повторяется до того момента, пока вы не получите нужный результат.

Сообщений [ 3 ]

1↑ Тема от Messer_SS 05-03-2011 00:43:24

• Messer_SS
• Moderator
• Неактивен

• Откуда: Тамбовский
• Зарегистрирован: 05-09-2010
• Сообщений: 3 645
• Репутация: 273
• Мотоцикл: Их много .

Тема: Регулировка коробки мотоцикла Урал

Регулируют механизм переключения передач. Фиксированное положение сектора механизма хорошо ощущается при перемещении рычага ручного переключения (рис. 49). При переключении со второй па третью передачу (заднее плечи недали ножного переключения опущено до упора), если фиксируйющая лунка третьей передачи сектора не доходит до шарика фикса тора,рычаг ручного переключения можно продвинуть вперед до со впадения лунки с шариком. В этом случае нужно вывернуть нижний регулировочный винт. Если фиксирующая лунка переходит шарик фиксатора, рычаг ручного переключения можно продвинуть назад до совпадения лунки с шариком. В этом случае вворачивают нижний регулировочный винт. Если фиксирующая лунка переходит шарик фиксатора, рычаг ручного переключения можно продвинуть вперед до совпадения лунки с шариком. При этом вворачивают верхний регулировочный винт. На мотоцикле «Урал» М-67-36 может быть установлена коробка передач с неразъемным.картером 6204001 или с разъемным картером ММЗ-0.101.04001. Её детали, за исключением картера, крышек и валика вилок, взаимозаменяемы с деталями коробки передач мотоциклов «Урал». Механизм переключения коробки передач с разъемным картером регулируют так же, как и коробки с неразъемным картером.При установке коробки передач на испытательный стенд oткрывают маслоналивное отверстие и заливают 0,8 л масла.

Пояснение здесь одно.Нужно запомнить что нижний винт отвечает за переключение с пониженой передачи на повышенную(то есть со 2ё на 3ю). Верхний винт отвечает за перключение с повышеной передачи на пониженую(с 3й на 2ю). При проскакивании вперёд передачи винт вкручивается.Если не происходит включения(сектор не доходит) — то вынт выкручивается.И всю операцию проводить с покручиванием одного из валов.Заход шарика в лунку очень хорошо ощущается.Так что достаточно пологаться на слух.У меня с первого раза эта операция удалась меньше чем за 5 минут

Сложно ли самостоятельно поменять кулису

Что такое ГБЦ в машине. После замены прокладки ГБЦ машина не заводится, что делать Что такое гбц в автомобиле Для того, чтобы короткоходная кулиса позволила почувствовать всю прелесть отсутствия люфта и вибрации в рычаге, она должна быть установлена правильно. Если монтаж проводится в условиях автосервиса, можно не беспокоиться, но при самостоятельной замене следует отнестись к этому со всей ответственностью. Вся процедура напоминает замену сальника кулисы – с такой операцией сталкивается практически половина автовладельцев. О необходимости замены сальника весьма красноречиво говорит характерный хруст, постоянно присутствующий во время переключения скоростей.

Если разобрать процесс самостоятельного монтажа короткоходной кулисы более подробно, то можно выделить следующие основные этапы работ.

1. Снимается салонный чехол рычага вместе с рукоятью простым резким рывком вверх.
2. Ключом на 13 ослабляется хомут и снимается тяга рычага с карданного вала.
3. Освобождается шарик блокировки включения задней скорости, для чего потребуется снять блокирующее его кольцо.
4. Снимается стопорное кольцо и рычаг вместе с шариком и пружинкой, расположенных в отдельном корпусе.
5. Теперь можно будет извлечь рычаг вместе с тягой через салон. При необходимости их можно предварительно разъединить.
6. Далее снимается кардан, с которого предварительно стягивается пыльник и откручивается болт, расположенный с левой стороны.
7. Новый кардан смазывается литолом, при затягивании крепления слишком усердствовать не следует.
8. Тяга монтируется также из салона. Будет гораздо удобнее проводить эту работу вдвоем.

Дальнейшая сборка также не представляет сложностей. Тяга одевается на шток кардана, после чего необходимо будет собрать механизм блокировки задней передачи. Его шарик лучше предварительно смазать. После этого, перед окончательным затягиванием крепежного хомута проводится окончательная регулировка рычага и системы блокировки задней передачи – в ряде случаев механизм часто не совпадает с пластиной, тогда ее придется снять и подкорректировать существующий зацеп. Процесс установки короткоходной кулисы на «Приору» можно посмотреть на видео:

Большинство автовладельцев, по той или иной причине решившиеся заменить стандартную кулису на короткоходную, остаются довольными скоростью и четкостью переключения передач

Если принять во внимание совсем небольшую стоимость подобной модернизации, которую к тому же реально выполнить своими руками, преимуществ короткоходной кулисы прибавляется

Даже если водителю не особо важно, сколько времени требуется для включения передачи, практически полное отсутствие постороннего шума и люфта неизбежно отмечает каждый водитель

• Как работает гидромеханическая коробка передач
• Что такое адаптивная КПП
• Принцип работы синхронизатора КПП
• Как пользоваться сцеплением, чтобы не сжечь его

Кулиса переключения передач: назначение, устройство, регулировка кулисы КПП

Многие водители в процессе эксплуатации ТС рано или поздно сталкиваются с различными неисправностями автомобиля. Что касается коробки передач, кроме самой КПП, с пробегом нередко внимания требует кулиса коробки передач, особенно в случае с МКПП.

На практике кулиса АКПП также может  работать со сбоями, однако именно на механике кулиса  МКПП выходит из строя заметно чаще. Далее мы поговорим о том, что такое кулиса в коробке передач, как работает механизм, а также какие неисправности кулисы КПП обычно встречаются.

Кулиса коробки передач: устройство и принцип работы

Начнем с того, что название кулиса является обиходным. На самом деле данный элемент специалисты называют тягой привода управления коробки передач. Сама кулиса является достаточно крепкой деталью, однако конструкция состоит из нескольких составных элементов, что несколько снижает надежность.

При этом кулиса в МКПП может изнашиваться достаточно быстро, так как езда на механике, в отличие от АКПП, предполагает постоянную работу с рычагом переключения передач. Обычно срок службы составляет около 100-150 тыс. км., однако проблемы могут появиться раньше.

Как уже было сказано выше, кулиса состоит из нескольких деталей, причем выработка или поломка любой из них приводит к тому, что работоспособность всего механизма будет нарушена. Также кулиса в автомобиле страдает от таких факторов, как попадание пыли, грязи, влаги, недостаточное количество смазки и т.д.

Перейдем к устройству кулисы КПП. Сразу отметим, каждый производитель стремится повысить надежность, а также добиться четкости и легкости включения передач, уменьшить люфты и т.п. В результате конструкция данного механизма на разных авто может отличаться. Однако можно выделить основные (базовые) элементы в устройстве кулисы КПП:

• рычаг КПП;
• тяга передач;
• вилка и палец вилки;
• сальник вилки;
• фиксатор сальника;

Если же с механизмом возникают проблемы, признаки неисправности кулисы проявляются достаточно отчетливо. Как правило, неполадки кулисы приводят к возникновению определенных трудностей при переключении передач КПП.

Среди основных проблем стоит выделить:

• люфты рычага переключения передач;
• затруднения при переключении передач, когда к рычагу нужно приложить больше усилий;
• стук или хруст при работе рычагом;
• передачи не включаются или включается не та передача, которую выбрал водитель (пропала четкость включения передач);

Сразу отметим, некоторые люфты по мере износа допустимы, однако значительное их усиление не только снижает комфорт эксплуатации, но и может стать причиной более серьезных поломок.

В остальных случаях, когда нужные передачи включаются с большим усилием или передачу невозможно включить, необходима профилактика кулисы и регулировка,  замена или ремонт, так как езду с поврежденной кулисой вполне можно считать крайне небезопасной.

Регулировка кулисы КПП

Как правило, при возникновении тех или иных проблем с КПП и переключением передач, необходимо начать с регулировки кулисы. Указанная регулировка кулисы является штатной операцией, не требующей особых денежных затрат.

1. На начальном этапе следует убедиться, что кулиса рабочая, то есть узел может иметь определенную выработку, но при этом должна сохраняться его полная функциональность.
2. Далее автомобиль следует загнать на яму или поднять на подъемнике, поставить на ручник, под колеса при необходимости подставляются противооткатные упоры.
3. Теперь можно переходить к чистке кулисы. Двигатель должен быть заглушен. Кулису КПП нужно почистить от грязи, затем смазать кулису подходящей смазкой.
4. Регулировку кулисы можно провести по задней передаче. Чтобы отрегулировать кулису по задней передаче, сначала на ней нужно ослабить хомут, затем перевести рычаг коробки в положение, когда задняя включается лучше всего. Теперь хомут можно затянуть.

Добавим, что выше были приведены общие рекомендации касательно регулировки кулисы. На разных авто могут возникать определенные отличия. Чтобы выполнить работу качественно, необходимо заранее изучить мануал для конкретной модели.

Подведем итоги

Как видно, кулиса МКПП постоянно подвергается различным нагрузкам, на нее оказывают влияние внешние факторы и т.д. По этой причине даже такой относительно простой и достаточно надежный механизм требует выполнения периодических работ по очистке, смазке и регулировке.

Если же регулировка не дает желаемого результата, тогда потребуется менять отдельные элементы в конструкции или заменить весь механизм в сборе. При этом нередко только замена кулисы позволяет добиться мягкости хода рычага КПП и одновременно четкости включения передач.

Основные проблемы переключения передач и их решение

1. Прокрутка цепи может говорить об износе и необходимости замены.
2. При тугом переключении скоростей можно попробовать спустить тросик или проверить его на перегибы.
3. Если велоцепь касается панели переключателя надо отрегулировать его болтом на контрольной ручке.

А для более комфортного катания и предотвращения поломки байка следует соблюдать элементарные правила:

• При старте пользоваться только низкими скоростями;
• Менять скоростной режим плавно и без скачков на разные передачи;
• Перед заездом на гору снизить передачу заранее;
• Переключать скорости исключительно при спокойной езде;
• После переключения скоростей снижать нагрузку на педали на долю секунды.

Подробнее о настройки переднего переключателя скоростей смотрите в видео:

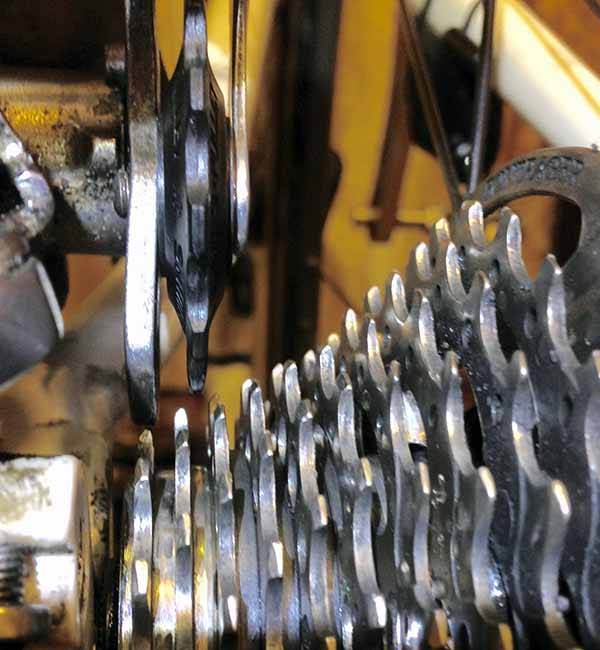

Регулируем положение переключателя над звездами.

Теперь подсоединяем на место трос переключения передач. Гайку регулировки длины троса (он находится между рубашкой и переключателем) на переключателе закручиваем до упора. Гайку регулировки на манетке (на руле, находится между рубашкой и манеткой) тоже закручиваем до упора. Сам трос просто натягиваем “от руки” и закрепляем под крепежным болтом под шестигранник.

Затем, чтобы настроить задний переключатель, щелкаем манеткой два (допустим) раза. В результате ролик должен оказаться (по уму) над третьей звездой. Но, скорее всего, у вас будет так, как на фото ниже

Трос натянут недостаточно — переключатель не доходит до 3-й звезды. Для регулировки используем гайку регулировки натяжения троса между рубашкой и переключателем. Понемногу откручиваем гайку натяжения троса на рубашке, щелкаем манеткой туда-сюда и проверяем положение заднего переключателя на 3-й звезде. Ролик должен оказаться точно над ним. После каждого подкручивания гайкой — прощелкиваем манеткой до минимума — а потом обратно. Чтобы исключить провисы троса в рубашке — бывает и такое.

Как только вы точно выставите ролик над одной из звезд — он автоматически будет точно перемещаться и между другими звездами.

Если правильно отрегулировать задний переключатель — то направляющий ролик всегда будет точно над каждой из звездочек кассеты Прощелкиваем по всему диапазону и убеждаемся, что смогли корректно произвести настройку.

Исключение бывает в том случае, если сам переключатель сильно выработан. Он может быть поведен, перекошен, может погнулся петух между переключателем и рамой. В результате, придется искать какое-то среднее положение. Чтобы и внизу более-менее попадало на звезды, и вверху.

После этого надеваем обратно цепь — крутим педали (велик же еще вверх колесами?). Щелкаем переключателем туда-сюда, крутим педали, опять щелкаем. Наслаждаемся видом перебегающей по кассете цепи. Этим можно заниматься еще минут 10-15, поверьте, не надоедает

Переходим к делу

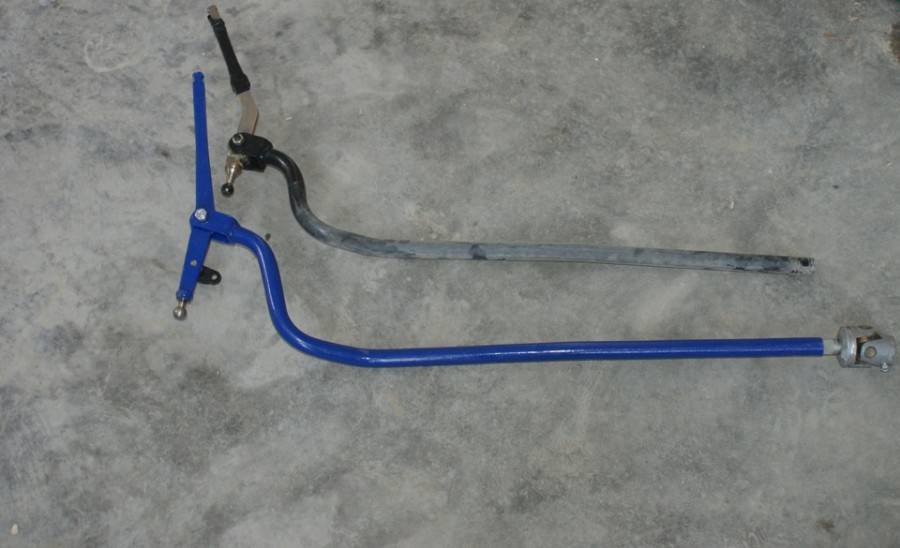

Короткоходная кулиса для ваз 2109 для изготовления требует такие инструменты:

• Болгарка и отрезной круг по металлу либо на худой конец ножовка по металлу
• Кусок трубы и кусок плоского металла
• Сварка (сварочный аппарат)
• обязательно приобретите карданчик рычага от Лада Калина
• На фото отмечены места, где вам необходимо будет сделать разрез

• Все достаточно просто: вам нужно будет снять с автомобиля кулису
• При чем всю снимать не обязательно (признаюсь, я поступил именно так и немного пожалел – муторно, получается) достаточно будет разобрать вашу шаровую опору (для этого разжать стопорящее металлическое колечко, для того, чтобы пластмассовые лапки крепления разошлись, и высвободился шарик)
• Затем ослабляем хомут возле коробки передач, и отключаем тягу
• После этого аккуратно протаскиваем тягу сквозь грязезащитный чехол, и выходите из машины
• Теперь нужна болгарка с отрезным кругом по металлу, знакомый сварщик со сварочным аппаратом, либо имеющий к нему доступ (есть аппарат и умеете варить сами — вообще зачет)
• Далее болгаркой режем детали, по отметкам на верхней фотографии Затем ввариваем кусочек трубы (с толщиной стенок 2 — 3миллиметра) в тягу и кусок листового металла с толщиной 5 — 6миллиметров
• Эти кусочки непременно должны иметь одинаковую длину, иначе у вас возникнет неприятный перекос, который совсем не желателен и привод будет только хуже работать
• Я для себя удлинил всего на 2сантиметра
• Однако пространство в салоне позволяет удлинить на 3 – 5сантиметров

• Мне сначала двух сантиметров было вполне достаточно, но затем я к ним привык и, кажется мало опять
• Кстати сказать, на счет кусочков — у сварщиков их девать не куда, как правило, найти подходящий проблем не вызывает
• Устанавливается кулиса ваз 2109 короткоходная в порядке обратном снятию
• Однако кроме всего прочего, шарнир с крючком, служащий для предотвращения ошибочного включения задней передачи поднимается автоматически, и перестает попадать в специальную прорезь на блокирующей пластине
• Для того, чтобы избежать этого либо уберите совсем эту пластину (это для особо ленивых) можно ездить и без неё, либо следует перенести её наверх на высоту, на которую поднялся шарнир

Когда кулиса на коробке передач ваз 21093 у вас установлена, остается заменить карданчик тяги, чтобы устранить люфты рычага

Диагностика проблемы

Кулиса КПП в автомобиле необходима для того, чтобы агрегат не мог самостоятельно переключать передачи в результате одновременного перемещения ползунов. Этот механизм требует тщательного ухода, а также периодической и качественной регулировки. Если регулировка выполнена некачественно или после этого прошло какое-то время, это может проявиться во время движения авто и водитель почувствует неприятные ощущения на себе.

На практике в результате постоянного использования авто с карданчиком кулисы, который требует регулировки, транспортному средству может грозить поломка всей трансмиссионной системы

Поэтому качеству работы узла следует уделять внимание и не запускать проблемы, появившиеся в ходе эксплуатации

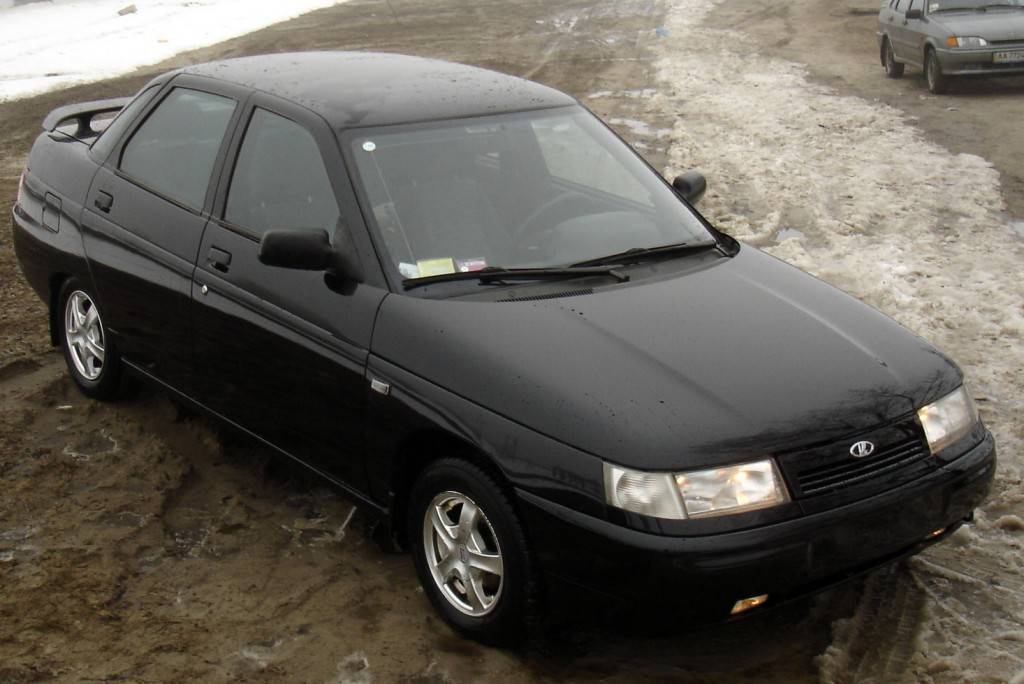

Чтобы понять, что в вашем автомобиле ВАЗ 2110 необходимо отрегулировать карданчик кулисы , нужно просто обратить внимание на работу агрегата КПП. Симптомы неисправности будут следующими:

Схема устройства

Схема устройства переключения передач КПП с делителем на МАЗе непростая, но она очень поможет вам при совершении ремонтных работ. Ступенчатая на МАЗе состоит из таких элементов, как картер, валы, ступка, синхронизаторы, шестерёнки и другие не менее важные элементы.

9 ступенчатая

Такой агрегат устанавливают, в большинстве случаев, на грузовики или автомобили, которые будут подвергаться высокой проходимости.

5 ступенчатая

Наиболее популярная, среди легковых автомобилей.

Хотите, чтобы ваша коробка с делителем сохранялась в хорошем состоянии долгие годы? Тогда за ней нужен уход и элементарные проверки. Необходимо следить за работой таких элементов, как шестерёнки, ступка, сам рычаг управления и так далее. Случилось так, что поломки уже не избежать? Мы дадим вам следующие рекомендации для самостоятельного ремонта:

подробно ознакомиться со схемой и инструкцией вашего механизма;
для того чтобы провести ремонт, в первую очередь необходимо снять коробку полностью и только после можно приступать к ремонту;
после того как вы вытащите её наружу, не спешите разбирать её полностью, иногда проблема находится на поверхности, обращайте особое внимание на все детали, если увидите подозрительное «поведение», то скорее всего проблема именно в этом элементе;
если же вам всё-таки придётся разбирать коробку полностью, складывайте все детали в порядке разбора, для того, чтобы не запутаться в момент, когда вы будете собирать её обратно.

В этой статье была рассмотрена схема переключения передач для МАЗ всех видов. Надеемся, что информация вам пригодилась в ремонте. Пускай ваша коробка служит вам долгие годы!

Проверка блока соленоидов

Настройка АКПП включает в себя проверку блока соленоидов. Из-за некорректной работы электро-клапанов плите управления, автомат может не только толкаться или пинаться, но и вставать в аварийный режим.

Чтобы провести процедуру проверки на исправность электрических клапанов гидроплиты, необходимо сделать следующие шаги:

1. Заехать на эстакаду.
2. Слить рабочее масло и окрутить болты на поддоне. Затем снять его.
3. Отсоединить фильтрующее устройство.
4. Извлечь гидроблок.
5. Разъединить контакты каждого электроклапана.
6. Теперь нужно будет их прозвонить.
7. Чтобы определить исправен соленоид или нет, необходимо знать норму сопротивления. Ее можно найти в книге по эксплуатации. Например, для модификаций EV1 при температуре 20 со знаком плюс по Цельсию, сопротивление равно 65 Ом.

Читать

Вибрация АКПП при включении передачи

А также на СТО опытные механики могут подключить компьютер и проверить по нему неисправный соленоид. После проверки нужно удалить неисправный и установить новый.

При проверке соленоидов необходимо помнить о том, что они бывают разные. Вот некоторые виды:

• по функциональному значению: TCC и EPC. Первый отвечает за блокировку гидромуфты, второй – за распределение масла по каналам;
• Shift-соленоид отвечает за пониженную и повышенную передачи;
• линейные – самые простые легкие в замене электроклапана;
• VFS – сложный в управлении, но по конструкции простой, как линейные. Срок службы его заметно ограничен.

Смена электроклапана происходит следующим образом:

1. С вынутого из АКПП гидроблока открутить крепление неисправного соленоида.
2. Установить исправный.
3. Соединить его с разъемами.
4. Собрать и установить гидроплиту в автомат.

После каждой сборки-разборки коробки эксперты советуют проводить адаптацию коробки. Это делается для того, чтобы наладить автомат на плавную работу и беспрекословное подчинение водителю.

Что нельзя делать на механике

Разберем типичные ошибки, которые могут привести к нехорошим последствиям.

• Неполное нажатие на педаль сцепления. Сцепление обеспечивает связь мотора и колес, правильное управление педалью сцепления ведет к долгому сроку службы двигателя, коробки передач, механизма сцепления. Нужно всегда выжимать сцепление до упора в пол, только такое положение обеспечивает полное разъединение коробки и двигателя. Если педаль сцепления выжать не полностью, в таком случае происходит неполное разъединение коробки и двигателя, и первичный вал трансмиссии продолжает вращаться под нагрузкой. Это приводит к стиранию зубьев синхронизатора и повышенному износу коробки, что с течением времени выливается в хруст, нечеткое включение передач и полному выходу из строя коробки передач.
• Часто и подолгу держать сцепление выжатым при включенной скорости (во время длительной остановки или во время езды). Педаль сцепления предназначена для кратковременного нажатия и затем ее надо отпускать. Если держать его длительно нажатым, это может привести к повышенному износу подшипников и всей системы сцепления в целом. При остановке свыше 30-40 секунд, лучше переключать машину на нейтральную скорость.
• Удержание левой ноги на педали сцепления без нажатия. Педаль сцепления не предназначена, чтобы на ней отдыхала левая нога. Есть специальная площадка для отдыха левой ноги, где она должна быть всегда, за исключением моментов, когда требуется выжать сцепление. Нога, постоянно расположенная на педали сцепления, немного давит на нее, что приводит к нагреву внутренних деталей сцепления и быстрому их износу.
• Привычка держать правую руку на рычаге переключения передач. По всем правилам обе руки нужно держать на руле, за исключением момента переключения передачи. Многие водители предпочитают держать руль левой рукой, а правую располагают на рычаге коробки, используя ее в качестве опоры. Не все машины имеют подлокотники, на которых было бы удобно держать правую руку, поэтому водители зачастую и держат руку на рычаге, поскольку это достаточно удобное место. При всей кажущейся безобидности этой привычки, постоянный вес руки на рычаге приводит к негативным последствиям. Рычаг соединяется с очень чувствительными внутренними элементами коробки и, длительное давление создает повышенную нагрузку на трущиеся детали трансмиссии, что ведет к преждевременному износу коробки.
• Включение задней передачи во время движения. Заднюю передачу можно включать только после полной остановки машины. Еще желательно выждать пару секунд после нажатия на сцепление, и только потом включить заднюю скорость. Если включить заднюю передачу, когда машина еще продолжает ехать вперед, это приводит к стиранию зубчатого колеса и поломке шестеренок в коробке. Можно даже услышать хруст из коробки, поэтому лучше так не делать. За один раз, конечно, все не сломается, но если это практиковать постоянно, коробка выйдет из строя.
• Езда на высокой передаче при низких оборотах двигателя. Во время равномерной езды по трассе повышенная передача при низких оборотах экономит топливо и не нагружает двигатель. Но злоупотреблять такой ездой в городских условиях не стоит, так как это ведет к повышенной нагрузке на шестеренки и подшипники коробки передач, да и к повышенной нагрузке на двигатель.
• Переключать передачи без выжимания сцепления. Это приведет к поломке коробки.
• Резкое бросание сцепления. Педаль сцепления нужно нажимать в пол, а отпускать очень плавно. Если бросить педаль сцепления резко, то машина дернется вперед и заглохнет. Если впереди вас на близком расстоянии находится автомобиль, то вы можете его задеть. Также, если вы дернулись и заглохли после начала движения (скажем на светофоре), то водитель машины позади вас может не успеть среагировать и врежется вам в задний бампер. Бросание сцепления приводит к износу коробки, сцепления, да и мотора.

Регулировка и настройка заднего переключателя скоростей велосипеда

После того как мы закончили подготовительные работы можно переходить к настройке заднего переключателя велосипеда. Для этого нам понадобится минимум инструментов и усилий.

1. Переключаемся на самую большую звезду спереди и на маленькую сзади. Например, для 27-скоростной системы — это 3х9.
2. Откручиваем болт-фиксатор троса на заднем переключателе и откидываем трос.
3. Закручиваем регулировки натяжения троса на перекидке и на манетке. Для этого вращаем их по часовой стрелке. Регулировку, которая находится на упоре рубашки троса переключателя, закручиваем полностью, а на манетке, полностью минус 1-1,5 оборота. Многие рекомендуют закручивать регулировки и там и там до упора, но как показала практика, для более точной подстройки лучше сделать небольшой запас.
4. Регулируем крайнее положение заднего переключателя H. Это необходимо для предотвращения соскакивания цепи с самой маленькой звезды кассеты в сторону рамы. При данной настройке цепь должна находиться на передней самой большой и на задней самой маленькой звездах. Вращая винт регулировки крайнего положения H в нужную сторону, следует добиться соосности ролика натяжителя, направляющего ролика и самой маленькой звезды задней кассеты. Необходимо максимально точно произвести позиционирование. Если вы слишком сместите ось в сторону рамы, то есть вероятность соскока цепи, а если – в сторону колеса, то, скорее всего не сможете переключить скорость на самую маленькую звезду.
5. Натягиваем трос руками, вставляем его в паз под болт-фиксатор троса и, держа тросик под натяжением, закручиваем болт. Трос натягиваем исключительно руками. Не нужно тянуть тросик плоскогубцами или другими инструментами.
6. Настраиваем переключение передач. Для этого переключаем на манетке скорость сзади на одну меньше (например, было 3х9, стало 3х8). Вращая педали, плавно производим натяжение троса. Для этого крутим регулировку на манетке против часовой стрелки до тех пор, пока цепь не перескочит на большую звезду. После этого проверяем обратное переключение. Выставляем скорость обратно (для нашего примера – это 3х9) и проверяем работу задней перекидки. И при повышении, и при уменьшении скорости переключение должно происходит быстро, четко и без лишних шумов. Если это не так, подстройте натяжение тросика. Настроив таким способом переключение скоростей, все остальные передачи должны так же четко переключаться.
7. Регулируем крайнее положение заднего переключателя L. Это нужно для того, чтобы избежать соскакивания цепи с самой большой задней звезды в сторону спиц. Для этого выставляем скорости 1х1 (цепь должна быть на этих звездах) и, вращая регулировочный болт L, добиваемся, чтобы ролики переключателя и самая большая звезда кассеты были на одной линии. Это так же следует выполнить с максимальной точностью. Если линия будет смещена в одну из сторон, то возможны соскок цепи с кассеты или проблемы при переключении на самую большую заднюю звезду.
8. Настройка натяжителя цепи. Если на скорости 1х1 при вращении педалей направляющий ролик задевает самую большую заднюю звезду, то следует вкрутить регулировочный болт натяжителя цепи, тем самым увеличив зазор между направляющим роликом и звездой кассеты. Расстояние между ними должно быть 5 мм.
9. После того, как вы настроили переключатель дома, следует испытать его работу при езде. Выезжаем на улицу, и проверяем переключение. В случае каких либо проблем, подстраиваем перекидку при помощи регулировки на руле. Если у вас возникают сложности при переключении с меньшей звезды на большую, следует натянуть трос (вращаем регулировку против часовой стрелки), с большей на меньшую — ослабить (вращаем регулировку по часовой стрелке).

Что необходимо сделать перед настройкой заднего переключателя

Перед регулировкой и настройкой задней перекидки желательно произвести осмотр вашего переключателя на предмет неисправностей и произвести очистку и смазку некоторых компонентов трансмиссии велосипеда. Бывает, что простой очистки достаточно, чтобы переключатель снова стал работать без сбоев.

Проверить исправность переключателя и других компонентов

Проверяем, не погнут ли петух или рамка переключателя скоростей. Это одна из часто встречающихся неисправностей заднего переключателя, когда при боковом ударе (или других, например, при падении или задевании бордюра и т.д.) происходит деформация рамки перекидки или же петуха. Проверить это достаточно просто. Выставляем спереди самую большую звезду, а сзади – маленькую (например, 3х8 на 24 скоростных байках), становимся сзади велосипеда и смотрим на положение направляющего ролика и ролика натяжителя перекидки. Они должны быть на одной линии и перпендикулярны относительно земли. Исключением являются некоторые модели переключателей скоростей от фирмы Campagnolo, где рамка находится под углом относительно земли. Выровнять рамку в домашних условиях не так-то и просто (обычно это получается не с первого раза, а иногда не получается вовсе), а вот погнутый петух можно привести в норму за несколько минут. Для этого демонтируем переключатель, и при помощи специального инструмента для выравнивания петуха выгибаем его в нужную нам сторону. Нельзя ровнять петух, надавливая на сам переключатель. Этим действием вы можете согнуть рамку перекидки, что приведет к лишним проблемам. Диагностировать неровный петух или рамку переключателя можно во время езды. Например, если на некоторых передних звездах переключение задних происходит без замечаний, а на других передних — наблюдается не четкая работа, то скорее всего проблема в погнутой перекидке. О том, как выровнять петух на велосипеде без применения специальных инструментов мы поговорим в одной из следующих статей.
Отсутствие люфтов параллелограмма. Если у вас достаточно старый переключатель, прошедший огонь и воду, а вдобавок ко всему еще и самый бюджетный начального уровня, например, Shimano Tourney или Altus, то перед настройкой следует проверить отсутствие люфтов там, где их быть не должно. Берем переключатель и проверяем отсутствие поперечных люфтов в подвижных местах параллелограмма. К сожалению, если вы их обнаружили, то устранить вряд ли получится, потребуется купить и установить новый задний переключатель скоростей.
Целостность роликов. Если ваш переключатель с большим пробегом, и вы не ухаживали за своей трансмиссией (не производили вовремя чистку и смазку цепи), то есть вероятность износа направляющего ролика и ролика натяжителя. Чтобы добиться четкого переключения желательно бы ролики заменить. Для этого снимаем цепь (она будет мешать), откручиваем два болта, которые соединяют две половинки рамки, и достаем ролики заднего переключателя

При покупке и установке новых обратите внимание на то, что верхний и нижний ролики отличаются друг от друга, поэтому не перепутайте их при установке.

Проверить цепь на износ. Для этого проверяем, насколько сильно она растянулась (это можно сделать при помощи специального инструмента или линейки)

Цепь подлежит замене в случае, если длина 24-х звеньев превышает 307,5 – 308 мм. Плюс к этому цепь может выработаться по бокам. Это происходит, если вы допускаете сильный перекос цепи при езде.

Очистить от грязи и отработки все компоненты трансмиссии

• Очистить задний переключатель. Для этого очищаем от грязи пружину параллелограмма и ролики лапки.
• Очистить, смазать и проверить на целостность тросик. Чистка и смазка тросика задней перекидки очень важный этап. Это связано с тем, что чрезмерное их загрязнение или же повреждение (ржавчина или разрыв волокон) очень существенно ухудшает переключение скоростей. Это происходит из-за того, что грязный тросик создает дополнительное трение внутри рубашки, тем самым ухудшает переключение. Выполнив очистку и смазку троса, возможно дальнейшая настройка перекидки вам не понадобится.
• Очистить и смазать цепь велосипеда. Если у вас грязная и не смазанная цепь, добиться четкой работы переключателей скоростей будет сложнее.
• Очистить от грязи кассету задних и передних звезд. Так как мы очистили все узлы трансмиссии велосипеда, то и про системы звезд забывать не стоит. Если мы их не почистим, то грязь со звездочек снова налипнет на цепь и ролики переключателя.
