Принцип работы генератора автомобиля для «чайников» + Видео

Неисправности генератора и способы их устранения

Электрооборудование автомобиля имеет свойство ломаться. При этом наибольшие проблемы возникают с АКБ и генератором.

В случае выхода из строя любого из этих элементов эксплуатация ТС в нормальном режиме работы становится невозможной или же авто оказывается вовсе обездвиженным.

Все поломки генератора условно делятся на две категории:

Механические . В этом случае проблемы возникают целостностью корпуса, пружин, ременным приводом и прочими элементами, которые не связаны с электрической составляющей.
Электрические . Сюда относятся неисправности диодного моста, износ щеток, замыкание в обмотках, поломки реле регулятора и прочие.

Теперь рассмотрим список неисправностей и симптомы более подробно.

1. На выходе недостаточный уровень зарядного тока:

Пробуксовка приводного ремня. Решение — натянуть ремень и проверить подшипники на факт исправности, симптомы – свист ремня генератора.
Зависание щеток. Для начала стоит вычистить щеткодержатель и щетки от загрязнений и убедиться в достаточности усилия.
Обрыв цепочки возбуждения, подгорание контактных колес. Первая проблема решается путем поиска и устранения обрыва, а вторая — посредством зачистки и проточки контактных колец (если это требуется).
Выход из строя регулятора напряжения.
Задевание ротором статорного полюса.
Обрыв цепочки, объединяющий генератор и АКБ.

2. Вторая ситуация.

Когда автомобильный генератор выдает необходимый уровень тока, но АКБ все равно не заряжается.

Причины могут быть разными:

Низкое качество протяжки контакта «массы» между регулятором и основным узлом. В этом случае проверьте качество контактного соединения.
Выход из строя реле напряжения — проверьте и поменяйте его.
Износились или зависли щетки — замените или очистите от грязи.
Сработало защитное реле регулятора из-за наличия замыкания на «массу». Решение — отыскать место повреждения и убрать проблему.
Прочие причины — замасливание контактов, поломка регулятора напряжения, витковое замыкание в обмотках статора, плохое натяжение ремня.

3. Генератор работает, но издает повышенный шум.

Вероятные неисправности:

Замыкание между витками статора.
Износ места для посадки подшипника.
Послабление шкивной гайки.
Разрушение подшипника.

Ремонт генератора автомобиля всегда должен начинаться с точной диагностики проблемы, после чего причина устраняется путем профилактических мер или замены вышедшего из строя узла.

Несколько советов

Ниже мы расскажем вам несколько нюансов, которые значительно облегчат вашу жизнь при работе с устройством:

У большинства китайских тестеров щупы очень хлипкие и непрочные. Их можно усилить, если надеть кембрик на место, где из трубки-держателя выходит кабель.
Всегда помните о том, что нужно мерить от больших значений к меньшим. Если вы все же забыли об этом правиле и прибор вышел из строя, не спешите расстраиваться. В нем есть плавкий предохранитель – возможно, он успел спасти плату и перегорел сам. Замените его на новый. Не используйте самодельные предохранители или проволочки – они не спасут блок в следующий раз.
Не забывайте, что прибор работает от батарейки и ее периодически нужно менять. Если на экране появилась надпись Bat, то она скоро сядет.
Переключатель можно вращать в любом направлении, но только в том случае, если щупы не подключены к источнику напряжения. Нельзя воткнуть их в розетку и крутить ручку в обе стороны.
При измерении напряжения не нужно ловить фазу и ноль – можно присоединять щупы к любым контактам. Если полярность будет неправильная, устройство просто покажет значение со знаком минус.

Чтобы вам было легче осваивать прибор, посмотрите видео, как пользоваться мультиметром для чайников. Этот обзор будет понятен даже новичкам.

Крепление и привод

За работу генератора отвечает шкив двигателя посредством работы ременной передачи. Количество оборотов агрегата зависит от диаметров различных шкивов, входящих в состав конструкции основного устройства.

В современных моделях транспортных средств встречается поликлиновый ремень, обладающий большой гибкостью. С его помощью удается привести в действие шкивы минимального диаметра, благодаря чему увеличиваются обороты автогенератора. Существует несколько способов натяжения такого ремня, что очень удобно. Выбор способа зависит от модели транспортного средства, а также от конструкции натяжителя. Обычно предпочитают натягивать ремень специальными шариковыми роликами.

Основные типы

Прежде чем разобрать, из чего состоит кузов легкового автомобиля, нужно выделить основные типы его исполнения. Легковые машины серийного производства выпускаются в таких основных типах:

седан;
хетчбэк;
универсал.

Есть и другие типы, но эти три являются основными и наиболее распространенными.

Кузов типа седан являются самыми популярным. Серийный седан имеет четыре двери для пассажиров, моторный отсек и багажный. Такой тип кузова является наиболее оптимальным для перевозки пассажиров и небольшого багажа.

Хетчбэк представляет собой машину с двумя дверями для пассажиров, моторный отсек и багажное отделение, не разделенное с салоном. Такой тип имеет ограничения по перевозимому грузу, а также не очень удобен для перевозки пассажиров. Однако такое исполнение имеет свои преимущества. Автомобили в таком типе кузова имеют более низкий вес и размеры, что положительно сказывается на его экономичности относительно расхода топлива.

Легковые машины в кузове универсал рассчитаны на усиленные нагрузки. Багажное отделение таких машин отличается увеличенным объемом, что не мешает оставаться салону в полноценном размере. Устройство универсала дает возможность еще больше расширить багажное отделение за счет складывания задних пассажирских сидений.

Достоинства и недостатки полевых транзисторов

Использование полевых транзисторов благодаря их универсальным характеристикам позволило обойти другие виды транзисторов. Они широко применяются для интегральной схемы в качестве выключателя.

Достоинства:

каскады детали расходуют малое количество энергии;
показатели усиления превышают, значения других аналогичных устройств;
достижение высокой помехоустойчивости осуществляется за счет того, что отсутствует ток в затворе;
обладают более высокой скоростью включения и выключения, работают с недоступными для других транзисторов частотами.

Недостатки:

менее устойчивы к высоким температурам, которые приводят к разрушению;
на частотах более 1,5 ГГц, количество потребляемой энергии стремительно увеличивается;
чувствительны к статическим видам электричества.

Благодаря характеристикам, которыми обладают полупроводниковые материалы, взятые в качестве основы для полевого транзистора, позволяют использовать устройство в бытовой и производственной сфере. Полевыми транзисторами оснащается различная бытовая техника, которая используется современным человеком.

Виды генераторов переменного тока

Есть несколько типов классификации генераторов. Наиболее распространенный — по мощности. Они бывают маломощными и высокомощными. Для решения бытовых задач применяются компактная и маломощная электроустановки, которые обычно используется в качестве резервного источника питания.

В последнее время популярность обрели сварочные генераторы. С бензиновыми моделями следует быть осторожным, так как они должны использоваться только по своему прямому назначению. В противном случае их срок эксплуатации истечет намного раньше положенного. Диагностика и ремонт таких приборов — достаточно дорогостоящие, и чаще проще купить новый аппарат.

Вам это будет интересно Отличие ДИФ от УЗО

Еще одно разделение — асинхронные и синхронные генераторы. Они отличаются конструкцией ротора. В синхронном приборе катушка находится на роторе, а в асинхронном на валу есть специальные углубления, которые предназначены для вставки обмотки. Подробнее о них далее.

Маломощный генератор

Асинхронные генераторы

Асинхронные двигатели — это приборы, которые работают в тормозящем режиме. В данной ситуации ротор выполняет вращения только в одном направлении, совпадающем с движением магнитного поля, но немного опережает его.

Обратите внимание! Такие установки практически не подвержены коротким замыканиям и обладают повышенной защитой от воздействия внешних факторов. Асинхронный генератор

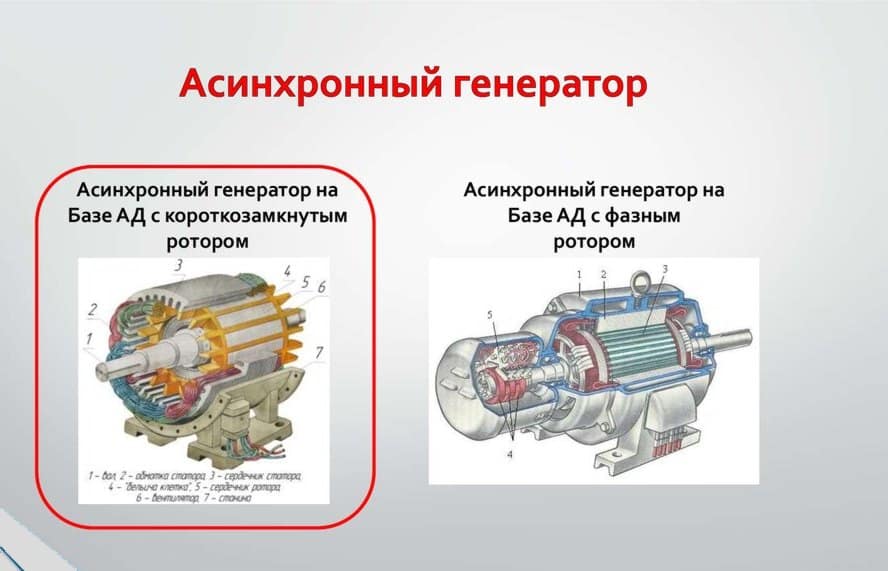

Асинхронный генератор

Синхронные генераторы

Синхронный двигатель — это электромеханизм, который работает в режиме генерации электрической энергии. Его особенность в том, что частота вращения стартера, а точнее его магнитного поля, равна частоте вращения ротора.

К сведению! Синхронные обладают роторами, которые выполнены в виде постоянных или электрических магнитах. Полюсов у них может быть и 2, и 4, и 6. Главное, чтобы это число было кратным двум.

Синхронный генератор

Проверка мультиметром

Мультиметр переключается в режим измерения сопротивления (диапазон 1 – 2 кОм) или прозвонки со звуковым сигналом. Перед началом работы касанием контактов щупов друг друга контролируется выбор нужного режима (показания 0 кОм или звуковой сигнал, соответственно).

Диоды моста делятся на две разновидности, условно называемые положительными и отрицательными. Положительные диоды имеют корпус красного цвета, а отрицательные – черного. Проверке подлежат все диоды индивидуально.

В процессе проверки щупами мультиметра дотрагиваются до выходов диода и фиксируют результат, затем щупы меняются местами. Для исправного диода сопротивление должно находиться в интервале 400 — 800 Ом в одном положении щупов и становиться равным бесконечности для данного диапазона в другом (наличие зуммера в первом случае и его отсутствие во втором).

При иной комбинации результатов прозвонки (малое + малое или большое + большое сопротивление по индикатору или звук + звук, нет звука + нет звука) диод считается вышедшим из строя.

Материал и технология изготовления

Кузов современного легкового автомобиля изготавливается из высокопрочной стали, которая проходит несколько этапов обработки. Небольшая толщина используемого металла позволяет намного уменьшить общий вес машины, что положительно сказывается на его динамике и экономичности. Несмотря на маленькую толщину стали, конструкция кузова рассчитана таким образом, что он является одновременно и легким, и прочным.

На большинстве современных авто кузовные детали скрепляются между собой точечной сваркой. Это позволяет обеспечить надежность соединения элементов и уменьшить количество кромок и острых углов, которые наиболее уязвимы по отношению к коррозии. В перспективе автомобильная промышленность будет применять лазерное сваривание деталей. Такой подход сводит к минимуму наличие выпуклостей и впадин на швах, а конструкция кузова станет более простой и надежной.

Post Views: 13 294

Принцип работы любого электродвигателя

Физический принцип работы электродвигателя держится на свойствах рамки с током в магнитном поле. Самое простое объяснение эффекта будет поверхностным, но ясным. Вспомните, как ведут себя два магнита, которые мы сводим одноименными полюсами. Они отталкиваются! При некотором приближении, можно сказать, что это и есть физический принцип работы любого электродвигателя.

Тем или иным способом нам нужно создать два магнитных поля, которые оттолкнут друг друга. Если одно поле создать на крутящемся якоре, а второе на корпусе или статоре, то одно поле будет толкать другое, а движение будет превращаться в крутящий момент и получится двигатель. Дальше остается только поиграться с конструкцией. И таких конструкций известно много, но мы обсудим самые распространенные. Это двигатель постоянного тока и двигатель переменного тока. Последний вариант разделяют на синхронные и асинхронные.

Тонкости крепления

Фиксация генераторной установки производится при помощи специального кронштейна и болтового соединения.

Сам узел крепится в передней части двигателя, благодаря специальным лапам и проушинам.

Если на автомобильном генераторе предусмотрены специальные лапы, последние находятся на крышках мотора.

В случае применения только одной фиксирующей лапы, последняя ставится только на передней крышке.

В лапе, установленной в задней части, как правило, предусмотрено отверстие с установленной в нем дистанционной втулкой.

Задача последней заключается в устранении зазора, созданного между упором и креплением.

Крепление генератора Audi A8.

А так агрегат крепиться на ВАЗ 21124.

Синхронный и асинхронный двигатели переменного тока

Двигатели переменного тока подразделяют на синхронные и асинхронные. Для постоянного тока это разделение не имеет особого смысла. Ведь там нет как такового понятия фаза и изменения направления тока.

Логика работы в обоих двигателях одинаковая. Но, судя по названию, в асинхронном что-то должно происходить ни в такт с основным процессом.

Синхронный и асинхронный двигатели отличаются преимущественно конструкцией ротора.

В роторе синхронного двигателя предусмотрена обмотка с независимой подачей напряжения или постоянные магнитики. Они толкают ротор относительно пульсирующего магнитного поля.

Ротор синхронного двигателя

У асинхронного ротора ток формируется с помощью магнитного статорного поля. В соответствии с законом электромагнитной индукции под действием прямого и обратного магнитных потоков в обмотке ротора станет действовать электродвижущая сила. Ротор похож по своей конструкции на колесо для грызуна. Но бывают и варианты с обмоткой, расположенной определенным образом.

Ротор асинхронного двигателя

В синхронном двигателе поля статора и ротора взаимодействуют друг с другом и имеют равную скорость. Ротор вращается в соответствии и точно в такт с полем статора. Частота вращения ротора синхронна частоте тока обмотки статора.

Не забываем, что обмотка ротора асинхронного двигателя, будь-то клетка или катушки под 120 градусов, является замкнутым контуром. В ней наводится ЭДС, а возникающий магнитный поток придает вращение ротору, отталкиваясь от пульсирующего магнитного поля статора. Движется эта кухня в направлении движения магнитного потока статора. Вращающий электромагнитный момент пытается уравнять скорости вращения магнитных полей статора и ротора, но это не всегда получается (а лучше сказать — никогда). Ведь уровнять эти моменты можно лишь в случае, если создавать поля одновременно, как в синхронном двигателе. Также влияет механическая нагрузка, которая подключена к валу ротора и мешает догнать поле. Но и в свободном состоянии эти цифры будут различаться. Ведь у любого механизма имеется некоторая инертность, а на время появления поля в замкнутой клетке (т.е. роторе асинхронного двигателя) тоже требуется время.

Вообщем-то, это основные вещи, которые вам следует уяснить. Всё остальное — это погружение в особенности конструкций конкретных агрегатов.

Неисправности автогенераторов и способы их устранения

При работе генераторов могут возникать неисправности механического и электрического характера. Зачастую одна вовремя не исправленная поломка становится причиной других.

Признаки повреждения генератора:

мигание или постоянная работа лампы зарядки при работающем моторе;
недостаточная зарядка или перезаряд аккумулятора;
тусклый свет внешней световой сигнализации;
пульсации свечения ламп;
значительное увеличение яркости свечения ламп при повышении оборотов;
посторонние звуки, источником которых является генератор или привод.

Механические поломки

Распространенные неисправности механического характера:

появление трещин на приводном шкиве;
обрыв ремня привода;
износ подшипников якоря, который приводит к заклиниванию генератора.

Трещины и сколы на шкиве обнаруживаются при визуальном осмотре узла. Острые кромки начинают разрушать , который может сойти со шкива по поврежденным кромкам. Поломанный или лопнувший шкив требуется заменить новым, ремонт узла невозможен. Новый шкив должен иметь такие же геометрические параметры, как и изношенный.

Поврежденные подшипники якоря начинают издавать при работе характерный свист. Затягивать с ремонтом не следует, поскольку нарушается режим работы генератора из-за изменения зазора между якорем и статором. В итоге якорь может заклинить, что приведет к обрыву ремня и повреждениям щеток и обмотки.

Электрические поломки

Поломки электрической части генераторов:

истирание токосъемных щеток;
протирание коллекторной части ротора генератора;
выход из строя регулятора напряжения;
межвитковые замыкания обмотки статора;
выгорание выпрямительного диодного моста;
разрушение соединительной проводки;
обгорание или окисление мест подключения проводки.

Для проверки работоспособности генератора применяется мультиметр или вольтметр, предназначенный для измерения постоянного напряжения 0-20 В. Перед началом замеров рекомендуется прогреть агрегат, дав ему поработать 10-15 минут при холостых оборотах двигателя и работающем потребителе (например, ближнем свете фар). Замер напряжения между положительной клеммой генератора и массой автомобиля должен показать значение в пределах 13,5-14,5 В. Более точная информация имеется в инструкции по ремонту и обслуживанию машины. При отклонении напряжения от норматива требуется замена реле-регулятора.

Проверка напряжения на клеммах батареи позволяет обнаружить повреждения соединительной проводки. Для полноценного замера требуется увеличить обороты двигателя до высоких и подключить мощные потребители энергии (например, дальний свет фар, обогревы стекол и сидений). В этом случае напряжение должно быть близким к значению на реле-регуляторе. В противном случае требуется провести проверку проводов и точек подключения.

Исправность диодного моста проверяется путем установки мультиметра на положительный вывод генератора и массу в режиме замера переменного тока. Значение напряжения должно находиться в пределах до 0,5 В. Более высокое напряжение является признаком неисправности диодного моста.

на Форд Фокус 2 показан в видео, предоставленном каналом «Азбука Форд».

Замер пробоев обмоток генератора производится при отключенном аккумуляторе и отсоединенной от положительной клеммы устройства проводке. Тестер, переключенный в режим амперметра, подключается между клеммой и проводкой. Допустимым считается значение до 0,5 мА. При повышенном токе возможен пробой деталей диодного моста либо обмоток.

Для проверки обмоток возбуждения необходимо снять генератор с автомобиля. Работы ведутся при удаленном регуляторе напряжения и щеточном узле. Перед началом проверки контактные кольца очищаются от грязи. Тестирование выполняется мультиметром, переведенным в режим омметра. Подключение ведется к контактным кольцам. Нормальное значение сопротивления находится в интервале 5-10 Ом. Для замера пробоя на массу омметр цепляется к кольцам и корпусу. В исправном состоянии значение сопротивления будет бесконечным, при иных значениях — имеется пробой.

Категорически запрещается проверять работу генераторов методом короткого замыкания. Подобные действия приводят к выходу из строя не только агрегата, но и электронных блоков. Диагностику устройства рекомендуется проводить на стендах, имеющихся в специализированных центрах. Самостоятельные действия могут стать причиной дорогостоящего ремонта.

Загрузка …

Видеоурок об устройстве и принципах работы автомобильных генераторов предоставлен каналом zrenie2015.

Мощность генератора автомобиля. Как ее узнать (определить) и от чего она зависит

Мощностью генератора автомобиля интересуется очень много автомобилистов. Ведь сейчас очень много электрических устройств (например — инверторы), которые могут сделать из вашего авто, практически электростанцию для загородного дома. Многие цепляют нагрузку в 1000 – 1500 и даже 2000 Вт! Много это или мало? Может ли работающий автомобиль выдать такое? Одни пишут что – НЕТ! Другие что – ДА! Но зачастую в головах у них «каша», часто встречаю на форумах такие высказывания мощность не больше 300 – 600 Вт. Откуда берутся эти цифры, видно с «потолка». Давайте же правильно определим мощность, а также узнаем, от чего она зависит …

В этой статье я представлю вам приблизительную мощность вашего автомобильного генератора, это физика 7 класс. Будем учитывать, что у нас постоянный, а не переменный ток.

Про строение генератора

Любой генерирующее устройство примерно состоит из одинаковых частей, есть утрировать это – ротор, статор, шкив, корпус, и электрическая составляющая (электрические щетки, реле-регулятор напряжения). Ротор соединен с коленчатым валом двигателя ременной передачей. Если вращается коленчатый вал, то вращается и ротор, тем самым вырабатывая электрический ток.

Стоит отметить, что даже большие генераторы на гидроэлектростанциях, работают по одинаковому принципу. Однако там ротор раскручивается набегающим потоком воды. НО суть одинаковая.

Собственно напряжение в автомобиле зачастую составляет 13 – 14 Вольт, что достаточно для подзарядки автомобильного аккумулятора.

Питание бортовой сети

После пуска практически все бортовые приборы питаются именно от генерирующего элемента, он несет на себе основную нагрузку. Подзаряжает аккумулятор, восполняет его потраченную энергию на пуск, а также дает энергию для освещения, системы зажигания, подачи топлива, развлекательный комплекс (аудио, видео), всевозможные подогревы (сидений, стекол, зеркал).

Стоит отметить, что если генерирующее устройство не справляется, то часть энергии ему может дать АКБ, это происходит в моменты максимальной нагрузки, например — ночью в мороз, когда включены многие электрические приборы. Если какой-то источник отключается, и энергии только одного генератора становится достаточно, то он автоматически подзаряжает АКБ. Так цикл повторяется.

Мощность генератора

Ребят вопрос то элементарный, достаточно вспомнить школьную формулу: P = I * U (мощность = сила тока умножить на напряжение).

Теперь вспоминаем напряжение в бортовой сети автомобиля, зачастую оно равняется 13,8 – 14,2В.

Также не трудно найти марку своего генератора, и узнать его характеристики, а именно силу тока которую он может выдавать. Зачастую на современных машинах, она колеблется от 80 до 140 Ампер.

Для примера возьмем среднюю величину в 100Ампер.

Тогда получается 13,8В Х 100А = 1380Ватт или 1,38 Квт, это и будет являться мощностью вашего генератора.

Этот показатель является пиковым для вашего автомобиля!

Однако стоит помнить еще об одном — об оборотах двигателя. Генератор вырабатывает свою пиковую мощность только при определенных оборотах шкива (который связан с двигателем).

«Пиковое значение» (в нашем случае в 1,38КВт) зачастую проявляется только от 2500 оборотов и выше. НА ХОЛОСТЫХ ОБОРОТАХ мощность куда ниже. Так на 800 – 1000 оборотах она будет примерно 75% от максимальной. Если ее определить в нашем случае, то 1380 Х 75% = 1035Ватт.

Запомните, для определения электрической мощности вашего генератора, нужно помнить про напряжение (оно почти на всех машинах около 13,8В) и про силу тока вашего генератора (колеблется от 80 до 140Ампер при определенных оборотах двигателя).

Все эти характеристики указывает производитель чуть ли не в инструкции к автомобилю.

Подключение энергоемких устройств

А теперь про подключение мощных инверторов. РЕБЯТ стоит включить голову и подумать, а не спалит ли такой девайс вашу бортовую сеть автомобиля?

Вот смотрите — мощность этих инверторов начинается от 300 заканчивается 1500 Ваттами. А в нашем примере пиковая мощность генерируемая автомобилем всего 1380Вт, а на холостом ходу всего около 1000Вт. Если дать 1500Вт он банально не выдержит такой нагрузки!

Ведь ему нужно еще энергии для поддержания работы двигателя, это банально зажигание и прокачка топлива, смело убирайте еще 400 – 500Вт.

То есть, что способен выдать генератор на холостом ходу, чтобы вы могли этим воспользоваться? Ребят это реально инвертор в 300 – 500Вт, можете подключить телевизор, дрель, и не энергоемкие устройства! А вот нагревать ТЭНАМИ воду или отапливаться вряд ли получится.

Сейчас полезная статья, смотрим

Думаю было полезно, читайте наш АВТОБЛОГ подписывайтесь на обновления в YOUTUBE.

Как работает

В камерах двигателя размещается сжатое топливо, которое может воспламеняться. В процессе горения образуются газы, начинающие вращать коленвал. Из-за этого начинает работать ротор альтернатора. В статоре образуется магнитное поле.

Электрический генератор

Результат процессов, описанных ранее, — появление индукционного электрического тока в обмотке. Он доступен для потребления сразу на выводе устройства, любыми другими приборами. Поездки на природу, резервное питание — ситуации, когда подобные решения становятся актуальными. В этом случае электрический генератор незаменим.

Назначение

Кроме того что автомобильный генератор питает электричеством бортовую сеть, он также необходим для восстановления запаса электроэнергии, которую аккумуляторная батарея потеряла во время запуска двигателя. Изначально обмотка возбуждается от постоянного тока на АКБ. Далее генератор уже самостоятельно вырабатывает электричество. Вращение генератору передается от коленчатого вала через шкив и ременную передачу.

Без исправно работающего генератора автомобиль сможет запуститься. Но проедет он недалеко. Завести авто в следующий раз может и не получиться – аккумулятор не подзарядился, и у него попросту не хватит возможностей для следующего запуска двигателя.

Установка и замена генератора

При необходимости замены или ремонта генератора производят его демонтаж в следующем порядке:

Отсоединение минусовой клеммы аккумуляторной батареи.
Снятие ремня привода генератора со шкива.
Выворачивание болта регулировки и крепления устройства на натяжной планке.
Отсоединение колодки жгута проводов от корпуса генератора.
Отсоединение провода от вывода генератора.
Отворачивание и извлечение болтов крепления генератора.
Извлечение генератора из подкапотного пространства.

Установка нового или отремонтированного генератора выполняется в обратном порядке, после чего производится правильная регулировка натяжения ремня.

Как работает генератор автомобиля

Детальное рассмотрение функций отдельных составных элементов в устройстве генератора позволяет получить представление о принципах работы всего устройства. Водитель осуществляет поворот ключа в замке зажигания, после чего электричество от аккумулятора проходит через щетки генератора и контактные кольца, попадая на обмотку возбуждения. В результате на обмотке создается магнитное поле.

Стартер автомобиля начинает вращать коленчатый вал двигателя. От коленвала через ременной привод начинает вращаться и ротор генератора. Магнитное поле в области ротора усиливается на обмотках статора. В результате на выводах указанных обмоток отмечается возникновение переменного напряжения. Когда ротор генератора раскрутится до определенной частоты, генератор начнет работать в режиме самостоятельного возбуждения. Другими словами, после запуска двигателя, что вызывает необходимое раскручивание ротора генератора, обмотка возбуждения начинает питаться уже от генератора, а не от АКБ.

Создаваемое генератором переменное напряжение превращается в постоянное благодаря работе выпрямительного блока. Электрический ток от генератора питает бортовую сеть автомобиля, обеспечивает работу системы зажигания и других энергопотребителей. Также от генератора поступает ток для зарядки аккумулятора. В случае изменения частоты вращения коленвала и нагрузки подключается регулятор напряжения, определяя то время, на которое необходимо включить обмотки возбуждения с учетом тех или иных условий. Если частота вращения генератора растет и нагрузка падает, тогда временной промежуток активации обмотки возбуждения сокращается. При увеличении нагрузки и уменьшении оборотов регулятор увеличивает время включения обмоток.

Необходимо добавить, что если потребители используют больше электричества, чем способен выработать автомобильный генератор, тогда автоматически задействуется аккумулятор. Следить за состоянием генератора можно при помощи лампы контроля заряда на приборной панели. Указанная лампа чаще всего представляет собой пиктограмму в виде АКБ. Загорание лампы указывает на то, что батарея от генератора не заряжается. Возможными причинами может быть обрыв поликлинового ремня, выход из строя реле-регулятора генератора и т.д.

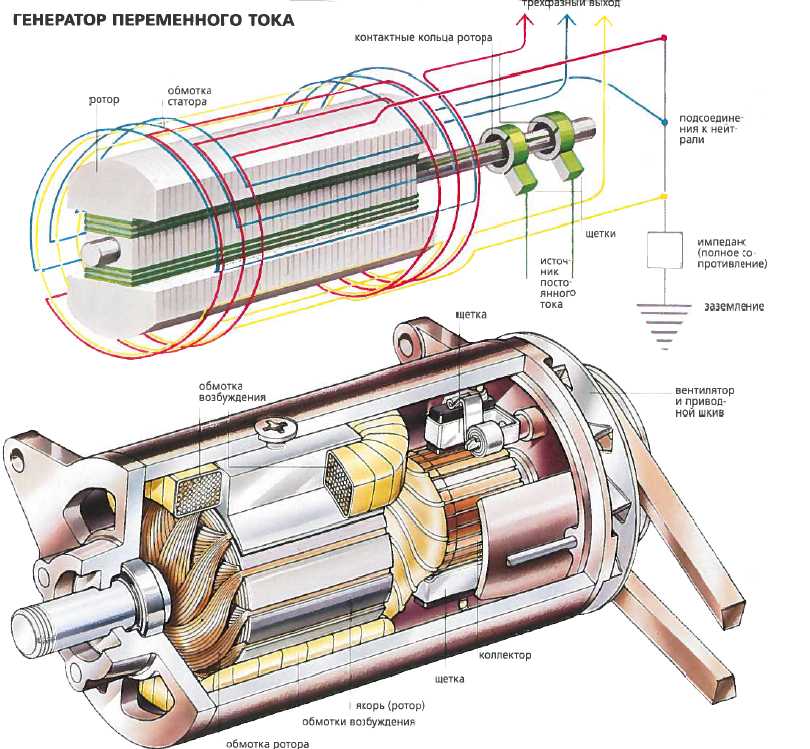

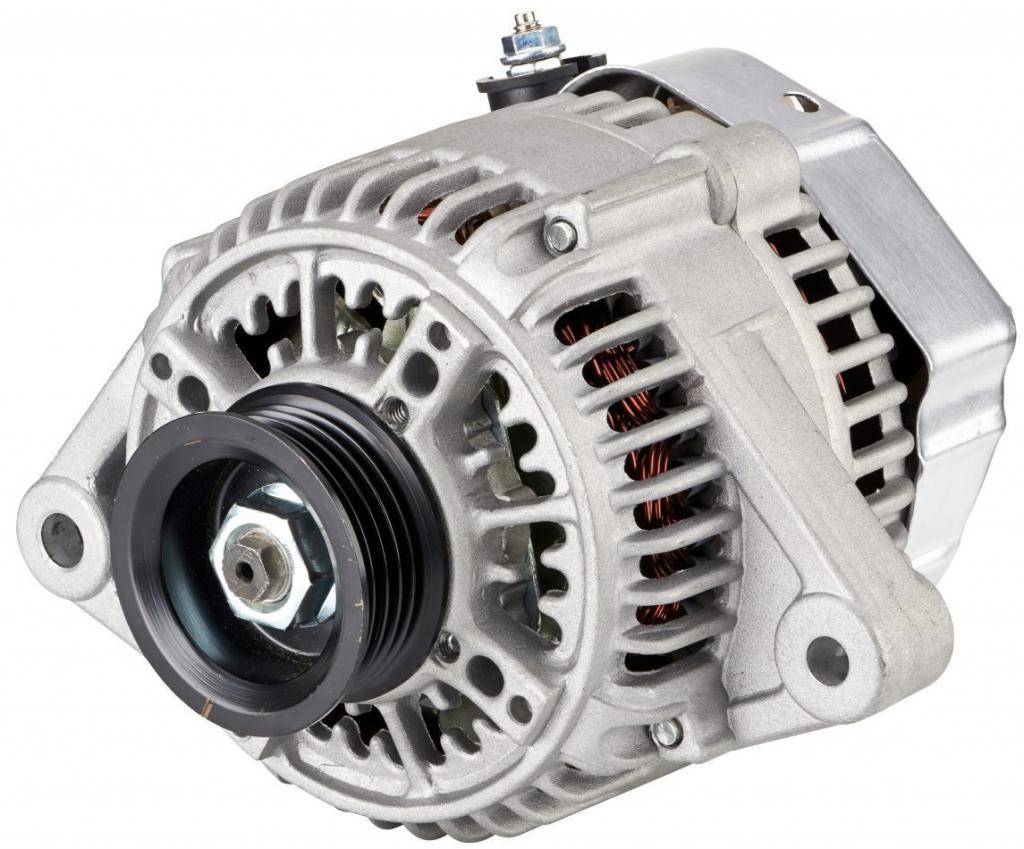

Как устроен электрогенератор?

Основная деталь аппарата – корпус, состоящий из двух крышек и выполненный из алюминиевого сплава, обеспечивающего эффективный отвод излишков теплоты. На корпусе предусматривается крепежный фланец либо прилив со сквозным отверстием под длинный болт (в зависимости от марки автомобиля). В целом устройство агрегата выглядит так:

Передняя и задняя крышки корпуса стянуты между собой винтами, изнутри к ним крепится неподвижная обмотка статора.
На торцах крышек сделаны отверстия, куда запрессовываются подшипники вала ротора. Также по бокам предусмотрены вентиляционные проемы, служащие для охлаждения внутренностей генератора.
Ротор, вращающийся внутри корпуса на подшипниках, представляет собой вал со второй обмоткой и двумя металлическими втулками, имеющими клиновидные вырезы. Со стороны передней крышки к валу гайкой прикручен приводной шкив.
Снаружи задней крышки расположены медные контактные кольца и графитовые щетки, вставленные в специальные гнезда – щеткодержатели. Рядом на пластине в виде подковы собрана выпрямительная схема на диодах (иначе – диодный мост).
Элементы передачи тока от ротора (щетки, кольца) и диодная схема закрыты снаружи защитным кожухом с многочисленными отверстиями для охлаждения. На заднем конце вала (под кожухом) закреплена крыльчатка, прогоняющая воздух сквозь корпус агрегата.

Устройство генератора электрического тока мало изменилось с момента его изобретения. Данный агрегат, предназначенный для преобразования энергии вращения в электричество, отличается совершенной конструкцией и высокой эффективностью. КПД аппарата составляет 98–99%!

Поскольку токоведущие скользящие контакты (щетки) являются слабым звеном конструкции и быстро истираются, в более современных генераторах реализован безщеточный способ передачи тока. В процессе задействована установленная на валу звездочка и дополнительная обмотка, прикрепленная изнутри к торцу задней крышки.

Невзирая на кажущуюся сложность конструкции автомобильного электрогенератора, разобрать его довольно просто. Чтобы вытащить ротор, достаточно открутить кожух и винты, стягивающие 2 крышки, предварительно сняв приводной шкив.

Принцип работы генератора автомобиля – все просто и понятно!
