Где находится блок предохранителей на Ладе Приора
Разработчики позаботились об автовладельцах Приоры и сделали 3 монтажных блоков. Все во благо более тщательного контроля и удобства при ремонте и диагностике.
Главный, отвечающий за все блок предохранителей и реле находится окало водителя.
Что бы достать его и открыть, нужно отвернуть 3 винта и отсоединить крышку.

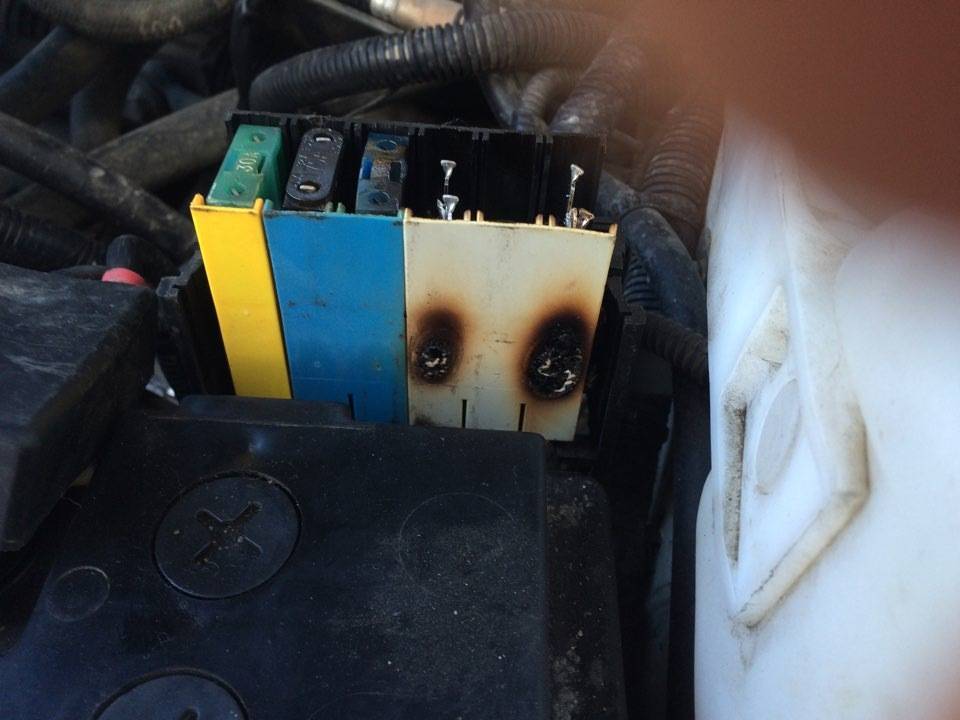

Второстепенный монтажный блок располагается под капотом, в районе расширительного бачка и аккумулятора. (Указал на фото стрелочкой)
Если снять крышку-чехол, который защищает силовые предохранители, то можно увидеть такую картину:
На вид они все в рабочем состоянии и проблем с ними нет. Если увидете что-то подобное, как на фото ниже, то скажу так, у вас большие проблемы:
Последний монтажный блок можно найти возле переднего пассажира. Крепится блок предохранителей винтами.
Автомобильный электро предохранитель
В автомобилях устанавливается, плавкий вид предохранителей. То есть, устройств, которые в результате короткого замыкания и тому подобных аварий, перегорают. Чем прерывают контактное соединение на определенном участке электропроводки. По мощности выдерживаемых аварийных нагрузок, предохранительные устройства различаются по номинальному напряжению тока, о чем сообщает его маркировка и дублирующая надпись возле гнезда разъема, предназначенного для его установки.
В автомобилях советского образца выпуска, устанавливались цилиндрические предохранители, очень ненадежные в работе и достаточно небезопасные из-за своей технической конструкции. На сегодняшний день, во всей без исключения, продукции ВАЗ (ВАЗ 2110, ВАЗ 2114, Приора, Калина и так далее), как и в машинах иностранного производства (Форд, Ауди и т.д) используются — ножевые предохранители. Более совершенные по своей конструкции и эстетике, лишенные недостатков свойственных их предшественникам, цилиндрическим предохранителям.
Схема электрических соединений системы зажигания автомобиля Лада-Приора
Участок схемы соединений системы искровой системы зажигания содержит графическую информацию о подаче тока на главные автоматизированные приборы и систему электронного управления двигателем автомобиля. От них напряжение распределяется на основные блоки, силовые установки, а также датчики контроля и ЭБУ.
| № контакта | Расшифровка |
| 1 | Питание ЭБУ |
| 2 | Присоединение колодки жгута системы зажигания к жгуту приборной панели |
| 3 | Блок предохранителей |
| 4 | Измерительный прибор определения скорости движения |
| 5 | Датчик определения неровностей дорожного покрытия (расположен на опорной чаше амортизатора) |
| 6 | Индикатор аварийной контрольной лампы давления масла |
| 7 | Сенсор ДПДЗ |
| 8 | Сенсор ДТОЖ |
| 9 | Индикатор температуры охлаждающей жидкости |
| 10 | MAF-сенсор (ДМРВ) |
| 11 | Клапан холостого хода (КХХ) |
| 12 | Основное реле топливного насоса |
| 13 | Предохранитель цепи питания, отвечающий за бензонасос |
| 14 | Реле стартера |
| 15 | Предохранитель реле стартера (15А) |
| 16 | Плавкая вставка ЭБУ |
| 17 | Датчик положения коленчатого вала (ДПКВ) |
| 18 | Кислородный датчик |
| 19 | Датчик фазы распредвала |
| 20 | Датчик определения уровня детонации |
| 21 | Электромагнитный клапан продувки фильтра и улавливания паров |
| 22 | Лямбда-зонд |
| 23 | Питание модуля электронного зажигания |
| 24 | Подача напряжения на свечи зажигания |
| 25 | Питание топливного инжектора |
| 26 | Колодка жгута от катушки зажигания к жгуту ЭСУД |
| 27 | Колодка жгута от системы зажигания к жгуту проводов катушек зажигания |
| 28 | Разъем компьютера двигателя к системе впрыска |
| 29 | Колодка жгута системы впрыска к жгуту системы зажигания |
| А | На клемму (+) АБ |
| В1, В2 | Места крепления заземляющих проводов системы зажигания |
| С1 | Место крепления заземляющего провода, идущего от катушек зажигания |
Электрожгут системы зажигания, 2170-3724026.
Электрожгут катушек зажигания, 1118-3724148.
Электрожгут форсунок, 11186-3724036.
За что отвечают реле в монтажном блоке Лада Приора
И так давайте теперь я вам расскажу, что в монтажном блоке за что отвечает. Смотрим на рисунок выше К1 – К12 это реле. F1 – F32 плавкие предохранители.
- 1,2 – пинцеты.
- К1 – реле включения электоровентилятора радиатора системы охлаждения двигателя.
- К2 – реле включения обогрева заднего стекла.
- К3 – реле включения стартера.
- К4 – дополнительное реле (реле зажигания).
- К5 – место для резервного реле.
- К6 – реле включения омывателя и очистителя лобового стекла.
- К7 – Реле включения дальнего света фар.
- К8 – Реле включения звукового сигнала.
- К9 – Реле включения тревожного сигнала.
- К10 – К12 Место для резервного реле.
Реле и его предназначение: проверка и причины выхода из строя
Реле предназначается для коммутации цепей, но что же это означает, и для чего нужен этот элемент в конструкции питания электроприборов. С помощью реле осуществляется замыкание электрических цепей, но если говорить проще, то такие устройства нужны для того, чтобы иметь возможность управлять мощными электроприборами (с большим током), и исключить при этом вероятность плавление кнопок, переключателей, регуляторов и т.п.
Если не использовать реле, то, к примеру, при запуске двигателя из строя сразу выйдет замок зажигания. Ведь через него будет проходить большая величина тока, что в итоге приведет к оплавлению мелких замыкающих контактов. Чтобы замок зажигания и кнопки управления электроприборами не были массивными, используются коммутационные реле. С их помощью происходит разделение цепи на высоковольтную (силовую) и низковольтную (управленческую). Такие изделия имеют простую конструкцию, и состоят из катушки с обмоткой, а также замыкающих контактов.

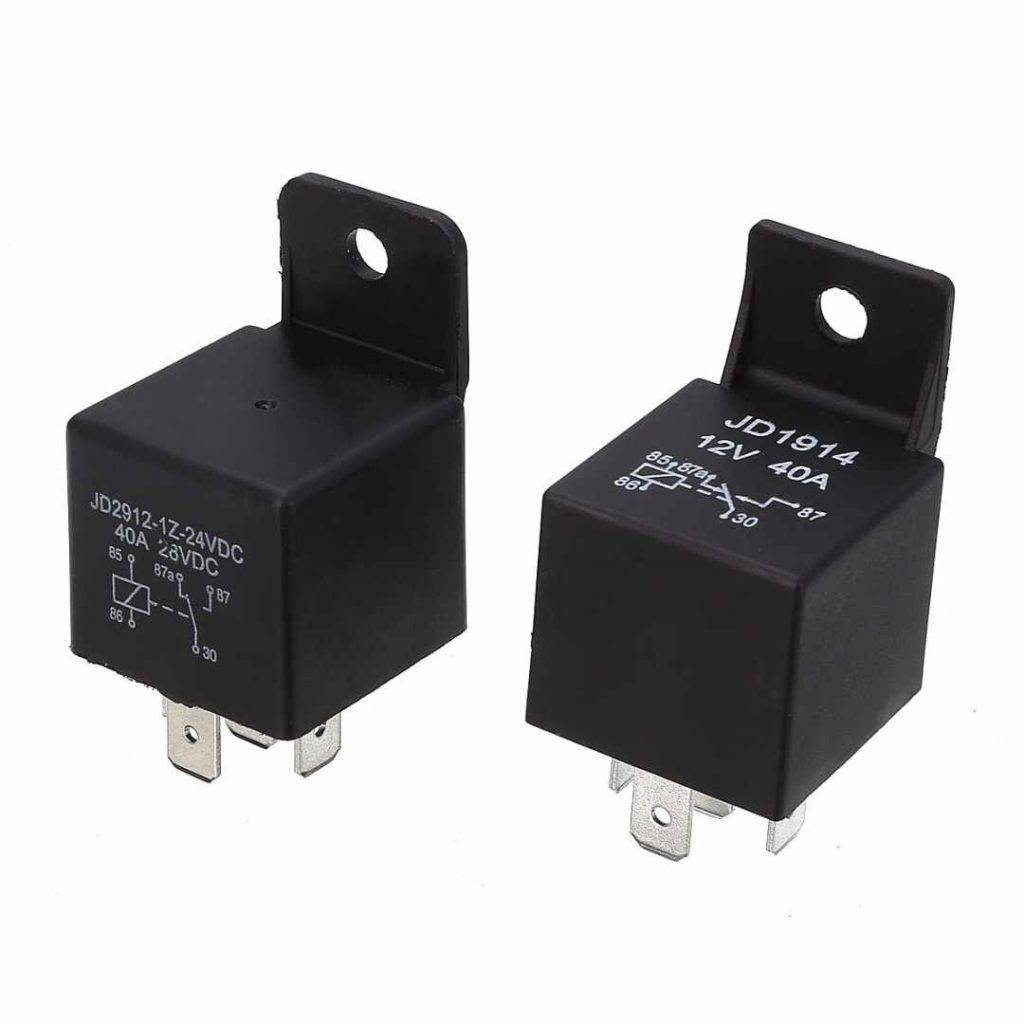

Если осмотреть контактную часть реле, то они имеют соответствующую маркировку:
- 85 и 86 — контакты катушки.
- 30 — общий контакт, на который подается питание 12В от АКБ.
- 87 — разомкнутый контакт, который замыкается, и подает питание на электроприбор.
Большинство реле состоит из 4 контактов, но есть еще и пятиконтактные реле. В них пятый контакт имеет обозначение 87а или 88, и представляет собой нормально замкнутый контакт. При подаче питания происходит его размыкание.
Реле, как и предохранители, имеет технические параметры:
- Напряжение срабатывания — обычно это значение составляет 12В.
- Коммутируемый ток — это величина тока, которую способны пропустить через себя контакты без перегрева и пригорания.
Если имеются подозрения на неисправность реле, тогда самый простой способ его проверки — установить на место предполагаемого нерабочего элемента заведомо исправное. Если электроприбор после этого заработает, значит, причина в неисправности реле. Существует и другой способ проверки реле, для чего понадобится мультиметр или лампочка на 12В. Процедура выполняется следующим образом:
- на контакты 85 и 86 подать питание от АКБ;
- к контактам 30 и 87 подключить щупы мультиметра или лампочку;
- если после подачи питания реле щелкнет, и загорится лампочка или будет пищать тестер, значит, устройство исправно.
- проверяем мультиметром сопротивление катушки, которое должно составлять 80 Ом.
Разобравшись с обозначением и предназначением соответствующих предохранителей и реле на Приоре, можно приступить к устранению возникающих неисправностей с электрооборудованием.

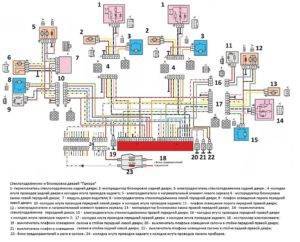

Разбираемся в схеме
Перед тем как начать диагностику неисправности стеклоподъемника, сначала необходимо ознакомиться с особенностями электрической схемы автомобиля. Если вы сможете ее освоить, особых проблем с постановкой диагноза не будет. Для этого вам придется найти руководство по эксплуатации автомобиля, там есть отдельные электросхемы для водительской, пассажирской и задних дверей. Для диагностики неисправности вам нужно будет знать особенности расположения и подключения следующих элементов:
- блок управления;
- центральный замок;
- поворотники;
- зеркала;
- колодки к заднему жгуту проводов, а также к динамику;
- двигатель стеклоподъемника.
Все описанные элементы обозначены в базовой схеме. Зачем все это нужно? Чтобы вы не перепутали подключения и не допустили неразберихи с электроникой автомобиля. Иногда бывают ситуации, при которых, например, неопытный автолюбитель подключает правый стеклоподъемник на левую сторону и наоборот.
Устранение неисправностей электрических цепей
Знать, где находятся предохранители Лада Приора, мало. В случае неисправности нужно уметь найти причину поломки, устранить неисправность и заменить сгоревший плавкий элемент. Чтобы получить доступ к блоку предохранителей, отворачивают защелки, удерживающие крышку. Получив доступ, надо проверить исправность плавкого предохранителя, а также, если он перегорел, выяснить причину неисправности. При этом проверяют защищаемую им цепь, начиная от агрегата или узла и постепенно продвигаясь к источнику питания. Для проверки электрической цепи понадобится обычный мультиметр, или, в некоторых случаях, простая контрольная лампа.
Порядок обнаружения поломки или обрыва следующий: один щуп мультиметра или вывод контрольной лампы закрепляют на «массу» автомобиля. Включают зажигание и прикасаются к клемме проверяемого провода. При отсутствии напряжения смотрят точку входа проводника и производят замер в этом месте. Так, шаг за шагом, выявляют проблемный участок цепи. Далее делают вывод о причине неисправности. Обычно это неконтакт, обрыв проводника и поломка или перегорание детали.
Рекомендуем: Что делать, если не включается вентилятор охлаждения на Ладе Калине?
В монтажном блоке Приоры, там, где находится блок предохранителей, размещены и реле, через которые осуществляется коммутирование мощной нагрузки. Применение электромагнитных реле обусловлено необходимостью защиты контактов переключателей от подгорания при включении мощной нагрузки. Иногда причина неисправности заключается в залипании контактов реле или неисправности самой электромагнитной катушки. При такой поломке якорь реле не притягивается электромагнитом, соответственно контакты не замыкаются. Для устранения поломки необходимо заменить неисправные детали.
В случае необходимости сгоревший предохранитель можно заменить кусочком медной проволоки необходимого диаметра. Однако следует помнить, что это лишь временная мера, и при первой же возможности следует установить заводской элемент.
Проблемы со стартером
Чаще всего случается отказ стартера после сильно нагрева автомашины. Этот моторчик, расположенный в подкапотном пространстве в непосредственной близости от силового агрегата, получает часть его тепла. В итоге металлические элементы расширяются и утрачивают способность свободно вращаться.
В этой ситуации щелчки начнут раздаваться не сразу после включения зажигания, а через несколько секунд. Причем сам по себе звук будет заметно тише, чем обычно. Избавиться от проблемы позволит очистка якоря мелкой наждачной бумагой и смазка.
Достаточно сильно изнашиваются на стартере также и графитовые щетки, и подшипники с втулками. На все эти части действуют сильные нагрузки. Их меняют на новые.
Достаточно редко ломается шестеренка стартера. Но об ее отказе свидетельствует специфический треск
Важно убедиться, что шум исходит не от тягового реле
Блоки монтажные у автомобиля Приора
Блок с предохранителями
На Приоре установлен не один монтажный блок предохранителей, а несколько. Плавкий предохранитель является самой простой частью для замены в электросхеме машины. И, как правило, при отказе каких-то электрических схем первым делом смотрят, не перегорел ли данный элемент. Предохранители в машине находятся в разных местах и располагаются блоками, отчасти для экономии электропроводки, отчасти для того, чтобы при возможном коротком замыкании, например, прикуривателя или пожаре пострадало меньше систем машины.
Главный блок предохранителей в автомобиле Лада Приора находится рядом с аккумулятором, под капотом. Здесь все элементы имеют маркировку F, которая означает, что предохранители рассчитаны на приборы небольшой мощности. Ток в амперах определяется по формуле: Ток = мощность потребителей / 220 В. Например, для электрообогревателя с мощностью 2000 Вт ток будет 9 А.
Главный монтажный блок имеет следующие характеристики и расположение предохранителей:
Наименование | Цвет | Ток | Подключение |
| F 6 | Синий | 60 А | от генератора |
| F 5 | Красный | 50 А | на ГУР |
| F 2 | Синий | 60 А | на обогрев заднего стекла, электровентилятор двигателя, блок управления электропакетом и на реле от разгрузки отключения зажигания |
| F 1 | зеленый | 30 А | от электронной системы управления двигателем Лада Приора |
| F 3 | Синий | 60 А | от стоп сигнала, прикуривателя, комбинации приборов, освещения салона, звукового и тревожного сигналов, зажигания и охлаждения, цепи питания электровентилятора в системе |
Как выбрать
Решив заменить реле или предохранитель в «Приоре», отнеситесь со всей ответственностью к их выбору и покупке. Ни в коем случае не стоит покупать копеечные детали непонятного качества и происхождения.
Лучше отдать предпочтение оригинальным изделиям, произведенными на авто-ВАЗ. В крайнем случае, купите реле или предохранители какой-нибудь из известных фирм, как, например, Bosh, Hella или Tesla.
Самые различные, на первый взгляд сложные поломки в электрооборудовании вашего автомобиля могут скрываться элементарно под крышкой монтажного блока предохранителей. Это и залипшие или несрабатывающие реле, перегоревшие предохранители или дорожки. Любые работы по устранению поломок в электрике Приоры рекомендуем начинать именно отсюда.
Монтажный блок Приоры расположен в панели приборов с левой водительской стороны внизу и закрыт крышкой — на фото его расположение выделено синей рамкой:
Что бы получить доступ непосредственно к самим предохранителям и реле, нужно отвернуть три защелки, которые держат крышку, на фото выделены красным:
Сняв крышку, мы видим сам блок:
Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.
За что отвечают предохранители в монтажном блоке ВАЗ 2170, 2171, 2172 (Лада Приора).
| № предохранителя в монтажном блоке (Приора) | Сила тока, Ампер | Защищаемая цепь |
| F1 | 25 | Электровентилятор системы охлаждения двигателя (Приора) |
| F2 | 25 | Обогрев заднего стекла (Приора) |
| F3 | 10 | Дальний свет (правая сторона) (Приора) |
| F4 | 10 | Дальний свет (левая сторона) (Приора) |
| F5 | 10 | Звуковой сигнал (Приора) |
| F6 | 7.5 | Ближний свет (левая сторона) (Приора) |
| F7 | 7.5 | Ближний свет (правая сторона) (Приора) |
| F8 | 10 | Тревожный сигнал (Приора) |
| F9 | 25 | Вентилятор отопителя (Приора) |
| F10 | 7.5 | Комбинация приборов, освещения салона, стоп сигнал Приоры |
| F11 | 20 | Стеклоочиститель, обогрев заднего стекла Приоры |
| F12 | 10 | Вывод № 15 от приборов (Приора) |
| F13 | 15 | Прикуриватель Приоры |
| F14 | 5 | Габаритный свет (левая сторона), Приора |
| F15 | 5 | Габаритный свет (правая сторона), Приора |
| F16 | 10 | Вывод № 15 системы ABS Приоры |
| F17 | 10 | Приоры левая |
| F18 | 10 | Приоры правая |
| F19 | 15 | Обогрев сидений Приоры |
| F20 | 5 | Блок управления иммобилизатором Приоры |
| F21 | 7.5 | Задний противотуманный свет Приоры |
| F22-30 | — | Резервное место для предохранителей в Приоре |
| F31 | 30 | Блок управления электропакетом автомобиля Приора |
| F32 | — | Резервное место для предохранителя в Приоре |
Расположение реле и предохранителей в монтажном блоке:
1, 2 – пинцеты; K1 – реле включения электровентилятора радиатора системы охлаждения двигателя; K2 – реле включения обогрева заднего стекла; K3 – реле включения стартера; K4 – дополнительное реле (реле зажигания); K5 – место для резервного реле; K6 – реле включения омывателя и очистителя ветрового стекла; K7 – реле включения дальнего света фар; K8 – реле включения звукового сигнала; K9 – реле включения тревожного сигнала; K10, K11, K12 – места для резервного реле; F1–F32 – плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.
Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.
Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты
В чем причина проблемы
Иногда неисправности, как таковой, нет. Например, стеклоподъемники могут отказать в сильный мороз, но подобными проблемами страдает и другая электрика. Поэтому специалисты советуют не экономить на покупке/аренде и отоплении гаража. Но куда чаще встречаются механические неисправности.
Если у вас есть подозрение на поломку, сначала необходимо проверить ЦБКЭ – это персональное новшество АвтоВАЗа, которое осуществляет работу пакета электрики. Сначала нужно убедиться в работоспособности предохранителя. Если все нормально, разбираем двери, вооружаемся мультиметром и производим замер вольтажа на клеммах двигателя стеклоподъемника. Если напряжения нет, то:
- Возможна неисправность блока управления стеклоподъемником (кнопка открытия и закрытия окна, расположенная на двери).
- Проблема кроется в соединении разъемов проводов.
- Отказал ЦБКЭ.
- Залип, либо же западает моторчик подъема стекла.
- Трос стеклоподъемника уже отжил свое и нуждается в замене.
- Перекос самого стекла, при полной исправности остальной системы.
Все вышеуказанные поломки встречаются примерно с равной периодичностью, за исключением перекоса стекла, который случается заметно реже.
Самостоятельное определение поломки электростеклоподъемника может быть серьезно затруднено. Во-первых, сложно диагностировать проблему ЦБКЭ. Устройство разработано таким образом, что один из кабелей является многофункциональным. Это может быть:
- Х1-4.
- Х1-6.
Суть многофункциональности заключается в том, что некоторые проводники способны самостоятельно изменять полярность, если поступает соответствующая команда от ЦБКЭ. Указанные пары могут одновременно управлять боковыми зеркалами, центральным замком, обеспечивать подачу тока и т. д.
Для диагностики неисправности ЦБКЭ необходимо выполнить прозвонку Х1-4 или Х1-6, который является многофункциональным
на конкретном автомобиле. При этом следует нажимать и на кнопку подъема/опускания стекла. Если мультиметр зафиксирует наличие электричества при активации кнопки, значит все хорошо. Также нужно проверить и гнезда № 1, № 5, № 11 и № 13. Если во всех случаях отмечается наличие тока и корректная работа системы – значит, причина кроется не в ЦБКЭ.
Что касается блока управления электростеклоподъемниками, здесь, скорее всего, самостоятельно выявить неисправность не получится. Дело в том, что он обеспечивает работу всех подобных устройств в автомобиле, а значит, его можно прозванивать сколько угодно, но подтвердить факт его отказа и выяснить, где именно он отказал, будет очень сложно. Единственный реальный выход в такой ситуации – обращение к специалистам на станции технического обслуживания. С большой вероятностью, без диагностического оборудования обойтись не получится.
Ремонт определяется конкретной неисправностью и не всегда возможен в домашних условиях. Если речь идет о перекосе стекла или плохом контакте проводника – это не проблема. Также можно самостоятельно заменить и износившийся тросик стеклоподъемника, достаточно лишь приобрести новый на ближайшем авторынке. Если же неприятность кроется в блоке управления стеклоподъемниками либо же в ЦБКЭ, тогда без обращения в сервисный центр не обойтись. Самостоятельный ремонт электроники в таком случае невозможен.
Принцип работы печки – из чего она состоит на Приоре, артикулы
Для ВАЗ-2170 рестайлинг ставились отопители двух типов – с контроллером управления Panasonic или с контроллером управления НСС. Последний тип содержит следующие детали:
- моторедуктор заслонки рецеркуляции воздуха (21700-8127300-10);
- вентилятор печки автомобиля Приора (мотор) (21700-8118020-10);
- фильтр воздушный (21700-8122090-00);
- регулятор частоты вращения мотора (2170-38127025-10);
- моторедуктор заслонки отопительной системы (21700-8127200-10);
- радиатор отопителя (21700-8101060-10);
- шланг отводящий (21700-8101208-00);
- патрубок отводящий (21700-8101200-10).
- клапан рециркуляции (21700-811908-00);
- вентилятор (моторчик печки) (21700-8118020-10; 21700-8118020-00);
- вакуумные шланги с обратным клапаном (21700-8119100-00);
- электромагнитный клапан (21700-8119130-00);
- воздушный фильтр (21700-8122020-00);
- подводящий патрубок (21700-8101200-00);
- моторедуктор заслонки (21700-8127200-00);
- датчик температуры радиатора (21700-8101250-00);
- радиатор (21700-8101060-00);
- отводящий шланг (21700-810120800).
На дорестайлинговой машине много деталей с «десятки» — даже моторедукторы отличаются. Многое было унаследовано от ВАЗ-2110, и первые машины до рестайлинга, почти полностью комплектовались ее отопителем. Печка для ВАЗ-2170 Приора дорестайлинг в сборе получила каталожный номер 2111-8101012-10, более обновленный вариант – 2170-81010-12. Цена от 5500 рублей.
Устройство следующее:
- моторедуктор воздушного потока (2170-81271-00);
- датчик температуры воздуха (внутри машины) (11186-81280-50);
- блок управления (переключатели, которые встроены в центральную консоль для установки режимов работы) (21703-81880-20);
- резистор для установки скорости мотора (2123-81180-22);
- моторчик(мотор) печки (2111-81180-20);
- моторедуктор заслонки (2110-81272-00);
- воздушный фильтр (2110-81220-20);
- радиатор (2110-81010-60).
Радиатор отопления машины Приора, может работать в двух режимах: автоматическом и ручном.
- Ручной режим выполняется, когда человек самостоятельно на блоке управления выстраивает нужную ему температуру в салоне.
- Автоматический режим работает практически постоянно – сверяется необходимая и фактическая температура воздуха и контроллер управления выдает команду изменения угла заслонки, подачи горячего или холодного воздуха для приведения температуры к выставленному уровню.
Когда водитель выстраивает настройки на блоке управления, резистор пересылает сигнал с нужными данными на моторчик. Вентилятор может выдать максимальную мощность, хотя при этом резистор не будет задействован на максимум. Тот же процесс с направлением воздуха – его выставляет водитель, а моторедуктор устанавливает нужное положение заслонки.
По своему принципу отопительное устройство «лежит рядом» с системой охлаждения двигателя. Когда водитель включает ее, открывается кран отопителя, и по патрубкам движется горячая охлаждающая жидкость, которая проходит через радиатор печки автомобиля Приора и возвращается обратно. Таким образом, увеличивается расстояние, по которому циркулирует охлаждающая жидкость.
Поэтому включение отопления – один из способов охлаждения мотора. В салоне действительно станет жарко, потому что туда будет направлено все тепло, а двигатель это тепло будет отдавать все сильнее, температура охлаждающей жидкости снизится.
Топливный насос Приоры
Вступление
Топливный насос Лады Приоры отвечает за подачу топлива в топливную рампу, которая в свою очередь распределяет топливо по форсункам.
Перед запуском автомобиля бензонасос накачивает достаточное давление топлива в систему, и после чего мотор запускается. Нагнетается определенное давление необходимое для нормальной работы ДВС и это давление сохраняется весь период работы ДВС, до его полной остановки.
Неисправность топливного насоса приведет к понижению давления или же вовсе его отсутствию, что несомненно скажется на работе двигателя и его функциях.
В данной статье речь пойдет об бензонасосе Лады Приоры, а именно о его возможных неисправностях и о том как его снять и проверить.
Бензонасос
Бензонасос Приоры является своего рода электрическим мотором постоянного тока в виде цилиндра. Внутри насоса расположился вал, на который жестко насажена крыльчатка нагнитающая топливо в систему и обратный клапан, который не позволяет топливу после остановки насоса терять давление в системе.
Рабоче давление в системе которое должен поддерживать насос находится в диапазоне от 3,6-4,0 бар. При потере давления в системе двигатель будет работать неустойчиво теряя обороты и детонируя.
Электромагнитное реле
Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.
В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.
Принцип действия реле
При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.
Где находится реле бензонасоса Лада Приора: фото, схема
В автомобилях Лада Приора предохранитель бензонасоса является наиболее уязвимым элементом. Эту деталь достаточно часто нужно менять, и ввиду обстоятельств владельцы автомобилей делают это без посторонней помощи. Отечественный автомобиль относят к той категории, когда автолюбители производят ремонт самостоятельно.
Одна из основных деталей – блок реле и предохранителей, – который также известен под названием «монтажный блок». Этот компонент автомобильной системы замыкает в себе все электрическое оборудование.
Предохранитель бензонасоса и его функции
Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.
В чем состоит функция бензонасоса?
Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору. В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.
Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.
Старт подачи топлива начинает ключ зажигания, приведенный в активное положение.
Принцип работы предохранителя бензонасоса
Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.
Где находится реле бензонасоса Лада Приора
Неисправность одной из деталей электрооборудования системы, требует провести осмотр, а затем ремонт автомобиля Приора. Прежде всего, понадобится провести диагностику блока реле и предохранителей.
Автомобили Приора имеют свою особенность, которая заключается в том, что блок реле у них разделен на три части. Если вы ищете, где находится реле бензонасоса в машине Лада Приора, найти их можно в таких местах автомобиля:
- главный монтажный блок вы обнаружите слева возле ноги водителя. Чтобы открыть ящик, необходимо повернуть три фиксатора на 90 градусов;
- второй блок, расположенный под капотом, можно увидеть возле расширительного бачка;
- найти дополнительный блок можно слева со стороны пассажира.
В поисках предохранителя бензонасоса нужно заглянуть в дополнительный монтажный блок. Обычно его обозначают маркировкой F3 (15А) на схеме блока предохранителей и реле. Место расположения реле бензонасоса обозначают на схемах К2. Теперь вы без труда сможете самостоятельно найти расположение предохранителя.
Почему предохранитель бензонасоса выходит из строя
Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:
Произвести замену реле можно достаточно легко, для этого необходимо его отсоединить и поставить новую деталь.
Подводя итог, можно отметить несколько важных моментов:
- Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
- Предохранитель обеспечивает защиту электроцепи.
- В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.
Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.
На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.
