Устанавливаем новые расходники для системы
Перед выполнением процедуры установки новых тормозных колодок на Рено Сандеро следует использовать домкрат для поднятия машины, при этом фиксация авто должна быть надежной. Затем, используя большую отвертку с плоским острием с определенным усилием отводят колодку на максимально возможное расстояние от диска. После этого снимается нижний болт, фиксирующий крепежный узел колеса передней оси. Применяется для этого ключ рожкового вида №17, придерживающий направляющую деталь. Ключ №13 используется для выкрутки самого болта. После откручивания болтов, необходимо вывернуть корпус суппорта вверх и снять со штатных мест отработанные тормозные колодки. Предварительно следует произвести зачистку поверхностей, где были тормозные колодки и обеспечить сохранность пружин для их распорки. Подобный перечень работ выполняется без проблем самостоятельно, в том числе и на передних колодках. При этом особого опыта и знания технологии выполнения процедуры не требуется. Замена устаревших тормозных колодок непосредственно на новые, совершенно не сложная. Заменить может владелец авто самостоятельно.
Вместо старых запчастей Renault Sandero монтируются новые тормозные колодки, как передние, так и задние, и процесс сборки выполняется в обратной последовательности. Современный рынок автомобильных запасных частей предлагает значительный выбор аналоговых деталей для системы.
Первично производиться снятие колеса на приподнятом авто при демонтаже задних барабанов. Тросик стояночного тормоза Renault Sandero должен быть попущен немного. Применяя широкую плоскую отвертку и молоток, выбивают заглушку из металла, необходимую для защиты фиксирующей гайки. Ключом рожкового типа на 30 выкручивается большая гайка и с использованием специального устройства демонтируется барабан. В этом случае следует исключить возможность разборки подшипников колеса. Иначе его придется заменить. Для демонтажа тормозных колодок с барабана на Рено Сандеро потребуется выполнить поворотные движения, ослабляющие их крепления. Они похожи на дюбеля с резьбой, которые фиксируют колодку на поверхности барабана. Производится развод, например, передних колодок в разные стороны с помощью отвертки и они вынимаются с барабана. Установленные новые запчасти сжимаются пружиной и размещаются в базовых местах. Сборка выполняется в обратной очередности.
Наибольшим спросом пользуются комплектующие тормозные колодки от следующих производителей запасных частей LPR (07490), NK (2739637), ABE (C0P014ABE). Таким образом, выполнена замена соответствующих запчастей. Из материала читателям должно быть понять, как заменить соответственно передние, так и задние колодки.
Ремонтруем задние тормоза рено логан
Контроллер простил моей машине такую оплошность, сделав отметку о прохождении ТО, а мне посоветовал обратиться в сервисную службу для устранения проблемы, заметив, что он в третий раз видит RENAULT LOGAN на линии ТО и все показывают неутешительный результат по замеру усилия торможения гидравлической системы на задней оси.
Далее я питал надежды, что постепенно колодки притрутся и все нормализуется , но прошло уже 2 года, я несколько раз пробовал удлинять тягу «колдуна» и неумолимо надвигалась пора вновь проходить ТО, а тормоза на задней оси так и не хотели проявляться. Это легко тестировалось на участке дороги перед гаражом где есть возможность затормозить так, что передние колеса будут на асфальте, а задние — на песке.
Обнаружение и устранение источника загрязнения маслом сцепления
Если сцепление загрязнено маслом, нет смысла заменять его до тех пор, пока источник загрязнения не будет обнаружен и неисправность устранена. Без этого, замена сцепления ничего не даст.
Масло может попасть в сцепление только из двух источников — из двигателя или трансмиссии. Если оно поступает из кожуха двигателя — это означает выход из строя заднего сальника, находяшегося за маховиком. К сожалению, снять этот сальник не так легко. Если масло поступает из коробки передач — это означает выход из строя переднего сальника коробки передач.
Чтобы выполнить эту работу по замене сальника надлежащим образом, следует слить масло из трансмиссии, а картер конечной передачи отделить от картера коробки передач. Это большая работа, но она должна быть сделана.
Если масло попадет в сцепление из двигателя, то после снятия маховика можно снять сальник вместе с его фланцем и установить новый.
Замена колодок
При подготовке к замене передних колодок машину нужно разместить на ровной площадке, открыть капот и проверить уровень тормозной жидкости. Если она находится близко к верхней отметке, стоит при помощи шприца или резиновой груши удалить ее часть, так как при вдавливании поршней в суппорта уровень жидкости поднимется.
Далее для удобства выверните колесо по направлению к себе, вывесьте эту сторону автомобиля на домкрате и снимите колесо.
Отметьте положение защитной втулки тормозного шланга (1) и извлеките ее из кронштейна стойки амортизатора. После этого при помощи мощной плоской отвертки вдавите поршень суппорта внутрь его тела. Если тормозной диск не имеет ощутимого износа (нет выступающего буртика по краю), эту операцию можно пропустить. Далее, удерживая рожковым ключом направляющую (3), ослабьте болт ее крепления (2) и извлеките его (автомобили с двигателем 1,6 л).
После этого можно поднять вверх суппорт тормоза. Пружины (4) нужно снять.
Автомобили с 280-миллиметровыми тормозными дисками имеют другую конструкцию суппорта. Для его демонтажа нужно удалить пружину (5), снять резиновые пыльники (6), после чего вывернуть направляющие при помощи шестигранного ключа на 7. Извлеченные направляющие нужно очистить и перед повторной установкой смазать специальной медной либо литиевой смазкой.
Удалив изношенные колодки, очистите суппорт и тормозной диск от грязи. Заводская технология обслуживания предполагает использование специального аэрозольного очистителя. Вы можете воспользоваться любым доступным в продаже аэрозольным очистителем тормозов. После очистки проверьте состояние всех пыльников и при обнаружении трещин или разрывов не откладывайте их замену. Установка новых тормозных колодок производится в порядке, обратном снятию. Перед этим необходимо максимально вдавить поршень в тело суппорта специальным приспособлением или подручными средствами (например, вложив в суппорт доску, надавить монтировкой)
Важно соблюдать направление тормозных колодок, если оно указано соответствующей стрелкой на их теле — она должна быть направлена по направлению вращения диска
После сборки тормозного механизма установите колесо на место и повторите все операции на другой стороне автомобиля
ВНИМАНИЕ! Перетяжка колесных болтов — самая распространенная ошибка, приводящая к постепенному повреждению резьб в ступицах. Компания Renault устанавливает норму затяжки в 120 Н*м. Собрав оба тормозных суппорта, перед началом движения обязательно несколько раз вдавите тормозную педаль, чтобы поршни суппортов вышли в рабочее положение
Далее доведите уровень тормозной жидкости в бачке до о
Собрав оба тормозных суппорта, перед началом движения обязательно несколько раз вдавите тормозную педаль, чтобы поршни суппортов вышли в рабочее положение. Далее доведите уровень тормозной жидкости в бачке до о.
Замена передних тормозных колодок на автомобиле Рено Логан
Срок службы передних тормозных колодок на автомобиле Рено Логан первого поколения – в пределах 60.000 км пробега. Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Периодичность проверки их состояния раз в 30.000 км пробега.
Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.
Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).
Необходимые инструменты, приспособления, запчасти
— Рожковый ключ на «17»
— Накидной ключ или головка на «13»
— Толстая шлицевая отвертка или небольшая монтажка
— Два комплекта новых передних тормозных колодок
Подготовительные работы
— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов
— Поддомкрачиваем автомобиль и снимаем одно из передних колес
— Очищаем тормозной механизм переднего колеса от грязи
Порядок замены передних тормозных колодок на автомобиле Рено Логан первого поколения

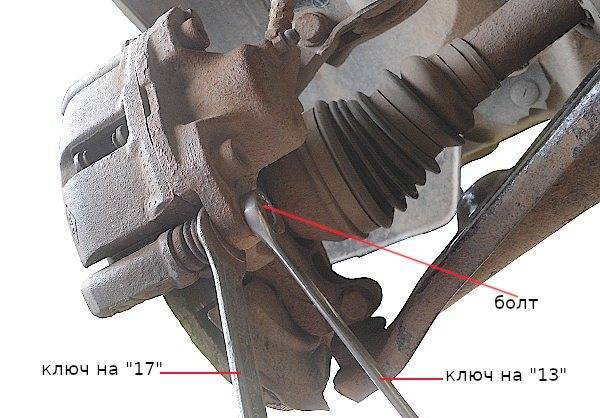

Отворачиваем нижний болт направляющего пальца
Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.
Поднимаем плавающую скобу суппорта вверх
Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.
Извлекаем переднюю тормозную колодку из направляющей
Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.
Утапливаем поршень тормозного цилиндрика в его корпус
Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.
Извлекаем вторую тормозную колодку
Поднимаем скобу вверх и извлекаем тормозную колодку.
Очищаем направляющие передних тормозных колодок от грязи
Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.
Вставляем новые тормозные колодки
При утопленном поршне суппорта колодки должны стать без затруднений.
Опускаем плавающую скобу и закрепляем ее болтом
Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.
Аналогично производим замену передних тормозных колодок на другом колесе.
После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.
Примечания и дополнения
— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.
— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега
Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи. Еще статьи по тормозной системе автомобилей Рено Логан первого поколения
Еще статьи по тормозной системе автомобилей Рено Логан первого поколения
Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено Логан первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан
Сравнительный тест-ремонт
— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)
Каковы признаки износа?
Всем понятно, что после износа, требуется замена передних тормозных колодок, как понять, что они изношены? Существуют некоторые весомые симптомы, позволяющие четко определить необходимость предстоящей замены колодок.
- По ходу рычага привода стояночного тормоза. Этот фактор адресован задним барабанам. Если ручник не способен удержать авто, то причина может крыться не только в растянувшемся тросе. Возможен факт истирания накладок. Исправный узел ручного тормоза обязан удержать автомобиль на уклоне в 160 при взведенной рукоятке на 3-4 щелчка. Если желаемый эффект будет достигнут за 6-7 щелчков, то вас ожидает гарантированная замена передних тормозных колодок.
- По величине хода тормозной педали. Если «схватывание» тормозов ощущается в конечном положении педали, то это существенный симптом износа накладок. Здесь рекомендуется не пренебрегать проверкой трубок и манжет тормозных контуров на предмет их герметичности, поскольку неисправность, как видно, носит двойственный характер. Отсутствие герметичности обнаруживается по очагу утечки и пониженному уровню жидкости.
- Появление скрипов. Во время снижения скорости может наблюдаться данный эффект. Это также свидетельствует о потребности проверить тормозные элементы. Писк проявляется не всегда, а только в тех случаях, когда колодки имеют механические датчики степени износа. В качестве такого датчика выступает пластина, которая после износа накладок начинает тереться о рабочую зону диска. Данный элемент безвреден для тормозного узла и не способен износить соответствующую поверхность диска. Писк колодок – гарантированный признак критического износа.
Как приготовить стейк из зубатки
Обеспечить сочность стейку поможет правильная панировка, а вкус рыбному мясу придаст восхитительный маринад.
Берем:
- Рыба.
- Панировочные сухари.
- Лимон.
- Яйца.
- Соль.
- Водка – 25 мл.
- Приправа для рыбы.
- Подсолнечное масло.
Рецепт приготовления стейка:
- Первоначально сделайте маринад из водки, сока лимона, приправ и соли. Советую потереть лимонную цедру и добавить в маринад.
- Порезанные стейки залейте маринадом. Оставьте на 20-30 минут.
- Для панировки взбейте с солью яйца, в отдельную миску насыпьте сухарики.
- Раскалите на сковородке масло. Обмакните кусочки во взбитое яйцо, затем обваляйте в панировке.
- Жарьте, не снижая мощности огня, с обеих сторон.
Бьет тормоз при исправной системе торможения
Если система торможения была проверена, но обнаружить дефектные элементы не получилось, может проблема скрываться в менее очевидных причинах. В таких ситуациях рекомендуется:
- Убедиться в правильной балансировке колес. Опытный водитель без проблем может определить, что колеса машины разбалансированы. Явным симптомом тому является качение всего кузова при движении автомобиля, а не только биения тормоза.
- Проверить передние рычаги подвески на наличие изгиба и надежность креплений.
- Проверить состояние подшипника ступицы. При излишнем износе его потребуется заменить.
- Убедиться к надежности крепления элементов кузова, подвески, тормозной системы. Часто причиной биения в тормоз является плохая затяжка болтов на протяжении всего автомобиля. Особенно данная проблема актуальна при езде по плохим дорогам. Проверьте протяжку всех доступных болтов на автомобиле.
Почему при торможении бьет педаль тормоза
Система торможения автомобиля устроена довольно просто, и в ней не так много деталей, которые могут выйти из строя. При этом практически каждая из них может привести к рассматриваемой проблеме. Если при торможении бьет педаль тормоза, необходимо проверить следующие агрегаты:
- Тормозные колодки. Сильное истирание тормозных колодок может привести к биению педали тормоза. Необходимо проверить колодки на износ и определить их пригодность. При этом диагностировать следует, как передние, так и задние колодки. Если толщина детали не соответствует требованиям тормозной системы (или на колодках имеются механические повреждения), потребуется произвести ее замену. Не забывайте, что менять колодки необходимо парно на одной оси.
- Тормозной барабан. При торможении колодки касаются барабана. Если он поврежден или деформирован, вибрация от их соприкосновения будет передаваться на кузов машины, в том числе и педаль тормоза. Часто тормозные колодки и тормозной барабан на задней оси машины выходят из строя одновременно, и потребуется произвести их совместную замену, чтобы избавиться от проблемы.
- Тормозные диски. При эксплуатации машины тормозным дискам приходится выдерживать серьезные нагрузки, связанные не только с трением, но и с перепадом температур. При движении в городе часто требуется нажимать на педаль тормоза, от чего повышается температура тормозных дисков. Если на них попадет холодная вода (например, снег), то они могут деформироваться под воздействием резкого изменения температур. Изогнутый тормозной диск приведет к проблемам с торможением и передаче биения в педаль.
Особенности замены задних колодок в 1,6-литровом Логан
Этот процесс идентичен работе с 1,4-литровой версией.
- Установив авто на площадку, деактивируем ручник.
- Для фиксации автомобиля Рено Логан переводим рычаг КПП в положение, соответствующее первой передаче.
- Ослабляем затяжку колесных болтов и вывешиваем машину домкратом.
- Демонтируем колесо и обеспечиваем подступ к барабану.
- Удаляем протекционный колпачок. Если присутствует ABS, то извлекаем датчик системы.
- В подкапотном пространстве Renault Logan откачиваем тормозную жидкость, пока ее уровень не остановиться на средней отметке (пользуемся шприцем).
- Вернувшись к барабану, откручиваем его гайку, применив ключ-головку на «30». Помним о направлении отвинчивания этих болтов (правая сторона – по часовой стрелке, а левая – наоборот)! Снимаем барабан (при потребности применяем WD-40).
- Извлекаем пружины: стяжную и регулятора зазора.
- Сдвигаем переднюю колодку в направлении вперед, после чего выворачиваем планку на 1800 вдоль соответствующей оси. Теперь удаляем саму планку и регулятор наружу.
- Добравшись до опорной стойки Renault Logan, извлекаем ее с пружиной и опорной чашкой.
- Отводим заднюю и демонтируем разжимной рычаг, соединяющий его с тросом активации ручника.
- Удаление накладки осуществляем после того, как будет стянут рабочий поршень. Для этих целей удобно будет воспользоваться проволокой или подходящим жгутом из резины.
- На поверхность ребристых выступов накладываем смазку. Применяем только термостойкий продукт, способный сохранить свойства при 250 и более градусах.
Когда необходимо менять опору двигателя
Хоть износ или повреждение правой опоры двигателя Рено Логан и нельзя сравнить с ситуацией, когда из строя выходят, например, детали трансмиссии, почувствовать признаки неисправности сможет даже малоопытный водитель.
- Появление высокочастотной вибрации кузова, скрип пластиковой отделки салона и т. д.
- Двигатель работает с повышенной тряской.
- При начале движения и торможении чувствуются толчки от «подпрыгивающего» силового агрегата.
- Удары и рывки, возникающие во время трогания с места или в процессе переключения передач.
- Стуки при езде по неровной дороге.
- Повышенная вибрация со стороны рулевого колеса (на авто без ГУР).
Замену боковых опор двигателя Лада Ларгус, Рено Сандеро или Логан удобно выполнять, установив авто на ровной бетонированной площадке. Чтобы облегчить доступ к правой опоре двигателя, необходимо отвести в сторону трубку продувки адсорбера и снять демпфер (понадобится ключ «на 10»). После этого при помощи головки «на 13» следует демонтировать растяжку между корпусом подушки и брызговиком.
Дальнейшие действия следует выполнять в следующем порядке: 1. Приподнимите правую сторону автомобиля домкратом.
9. Затяните 2 болта крепления опоры к площадке брызговика. 10.
Всё, что осталось сделать – это немного приподнять авто и убрать установленный под картером упор, после чего снять машину с домкрата. Теперь можно завести двигатель и оценить отсутствие вибрации.
Залипание сцепления
Залипание сцепления возникает тогда, когда перемешение рычага выключения сцепления слишком велико, если имеется препятствие в самом сцеплении или в шлицах первичного вала, или масло попало в сцепление и сгорело, образовав налет на диске сцепления или маховике. Причиной этой неисправности может быть также наличие воздуха в гидравлической системе.
Следствием, к которому приводят вышеуказанные неисправности, бывает то, что нажимной диск не выходит полностью из зацепления даже тогда, когда педаль сцепления до конца нажата.
Если есть подозрения на залипание сцепления, оно может быть подтверждено в случае затруднения включения первой передачи на стоящем автомобиле при затруднении переключения передач и слишком резком включении сцепления при отпускании педали из полностью нажатого положения.
Проверьте правильность регулировки свободного хода сцепления, если причина неисправности лежит в самом сцеплении. Может оказаться необходимым снять сцепление для проверки первичного вала коробки передач.
Какие колодки выбрать
Чтобы не купить подделку, выбирая среди проверенных производителей (FERODO, Delphi, Brembo, ATE, TRW), избегайте откровенно дешевых вариантов.
Автомобили Рено Логан 2оснащаютдисковыми переднимитормозами. Диаметр диска 238 мм (либо 259 мм), толщина – 12 мм. Подходящие запчасти удобнее всего подбирать по VIN-коду авто.
Новые колодки для переднего тормоза Рено Логан
Производитель | Оригинал | Применяемость (модификация Logan) |
Delphi LP885 Brembo P68008 | 7711130078 | I, II |
Lucas/TRW GDB1465 | 7711130071 | I, II |
Bosch 0986467720 FERODO FDB4615W | 7701207066 7701208265 | I, II |
Автомобили Renault Logan LS (1.4; 1.6), выпускавшиеся с конца 2008 по 2021 год (включая переходные модели 2009 г. в. первой генерации), Renault Logan II – сзади комплектуются «барабанными» системами 3 модификаций.
Производитель | Диаметр барабана | Оригинал | Применяемость (модификация Logan) |
Bendix TRW | 180 мм (180×42) | 7701205758 | I 2005г |
DELPHI ATE Lucas/TRW | 200 мм (203×39) | 7701203979 7701210109 6001549703 | I, II |
Bosch | 200 мм (203×39) | 6001551409 | I, II |
Экономить не нужно. Лучше брать запчасти стоимостью выше средней. Фрикционные накладки бывают «мягкие» и «твердые». Ресурс у «мягких» меньше, чем у «твердых», но они не так сильно изнашивают поверхность дисков. Жесткие «карбоновые» накладки выдерживают большую температуру. Они предназначены для агрессивной езды с частыми торможениями. Их ставят на вентилируемые тормозные диски.
Как подготовить машину
Для обслуживания тормозов машину останавливают на ровной, горизонтальной поверхности.
До начала работ нужно:
- Проверить уровень тормознойжидкости. Если он выше нормы (ближе к максимальной отметке), откачайте до минимального уровня, чтобы при установке «свежих» расходников (более толстых и, соответственно, уменьшающих ход поршня в рабочем цилиндре) бачок не переполнился.
- Ослабить колесные гайки (прежде чем поднимать машину домкратом). Если под рукой подъемник и пневмогайковерт, этот пункт можно пропустить.
- Проверить комплектность расходников, наличие необходимых инструментов, убрать декоративные колпаки с колес (если они есть).

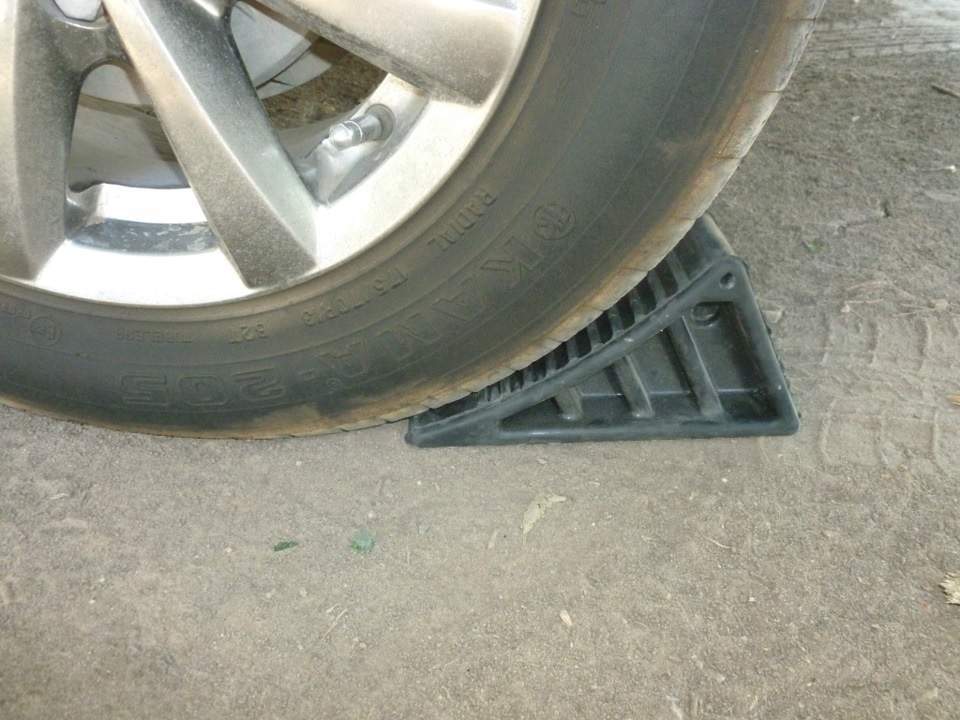

Установка противооткатных башмаков
Для работы понадобятся домкрат, набор торцевых головок, ключ-баллонник, мощная отвертка, пассатижи, металлическая щетка, смазка для направляющих, ветошь и перчатки.
Рено Дастер замена передних тормозных колодок
Чтобы самостоятельно осуществить всю процедуру понадобятся как минимум: пассатижи, ключ-шестигранник под номером «7», шлицевая прямая отвертка, а также новый комплект замены. Весь процесс не то что бы сложный, но весьма трудоемкий и ответственный, так что не стоит заниматься этим, на ночь глядя.
Вот из каких этапов состоит замена у Renault Duster:
- Снятие колеса.
- Снятие пластиковых колпаков.
- Выкручивание крепежных болтов.
Снятие пружины фиксирующего механизма.
- Вытягивание узла из диска.
- Очистка места установки.
- Установка внешней колодки на диск.
Закладывание другой в тормозной узел.
Закрепление суппорта на диске.
Выполнение сборки (в обратной последовательности).
За эти десять этапов осуществляется смена лишь на одном колесе. Кстати, описанный метод актуален не только при снятии и замены передних тормозных колодок, но и в случае, если пора менять задние колодки. Каждый этап имеет свои нюансы, которые лучше осветить.
Где искать причину в других, составляющих авто
Теперь пройдемся по другим элементам, которые могут вызвать стук при торможении. Одной из причин может стать банальное послабление крепления колеса. При этом оно будет люфтить при торможении и ударятся о ступицу.
Следует также проверить и саму ступицу на наличие люфта. При сильно изношенном подшипнике ступицы вполне возможно появление стуков при торможении.
Следующая составляющая авто, которую следует проверить – подвеска.
Изношенные сайлентблоки и втулки могут оказаться причиной данной проблемы. Износ сайлентблоков рулевого механизма тоже может привести к появлению стуков.
Напоследок следует проверить крепление двигателя. Послабление его на одной из подушек запросто может обеспечить стук.
В целом же, при появлении стуков следует начинать проверку от педали тормоза и идти к механизмам. Причем осматривать и проверять нужно внимательно. Даже небольшой люфт может привести к появлению такой проблемы.
Попутно также следует оценить состояние всех элементов авто, располагающихся возле ступиц, или подсоединяющийся к ней.
Еще одна причина — видео.
Пошаговая инструкция для полноприводных авто
Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.
Перед тем, как поменять колодки, проверяется количество жидкости в бачке. Уровень доводится до отметки Max (например, при помощи резиновой спринцовки или медицинского шприца). При монтаже новых накладок излишки жидкости могут вытечь в моторный отсек.
Алгоритм действий при замене колодок:
- Установить автомобиль на ровную площадку и заглушить двигатель.
- Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
- Поднять кузов домкратом и установить под порог стальную страховочную стойку.
- Отвернуть болты и снять колесо со ступицы.
- Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
- При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
- После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
- Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
- Вынуть противоположный крючок пружины из отверстия в задней накладке.
- Демонтировать по аналогии нижнюю пружину.
- Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
- Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
- Вытащить стержень с противоположной стороны барабанного механизма.
- Снять по аналогичной методике фиксатор передней накладки.
- Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
- Удалить колодку и пружину, установленную на металлическом наконечнике троса.
- Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.
Сборка механизма
Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.
С поверхности кожуха стальной щеткой удаляется слой пыли (от износа накладок и металлической поверхности), если высота бортика превышает 2-3 мм, то рекомендуется заменить деталь. После сборки узла производится корректировка положения колодок.
Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.
Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.
Признаки износа колодок рено логан
О том, что нужно сменить расходники, сигнализируют датчики износа. Они бывают механическими и электронными:
- Механическая – просто короткая металлическая пластинка, которая при уменьшении толщины фрикционной накладки начинает тереть поверхность тормозного диска.
- Электронная — пара разъемов, провод, электрический контакт. После стирания двух третей фрикционного слоя контакт замыкает цепь на поверхность диска.
Сигналом о необходимостизамены становится высокий неприятный свист (скрип) в районе передних колес при торможении. Ещё один тревожный признак – горящая желтая или красная контрольная лампа на панели приборов с сообщением бортового компьютера «проверьте колодки».
Изделия с электронным датчиком износа
Объективный показатель состояния тормозов – толщина фрикционной накладки. У новой детали полная высота составляет 18 мм (для передних) и 4,5 мм (для задних). Минимально допустимые значения: 6 мм и 3,5 мм соответственно. Если накладка еще не стерлась до минимума, но уже потрескалась, замаслилась или изношена под углом – ее однозначно придется сменить (в комплекте с остальными).
Технические данные рабочей тормозной системы
Параметры | Двигатели | |
1.4 | 1.6 | |
Передние тормозные механизмы | — | — |
Диаметр поршня, мм | 48 | 52 |
Диаметр тормозного диска, мм | 238 | 259 |
Толщина тормозного диска, мм | 12 | — |
Минимальная толщина тормозного диска, мм | 10.6 | — |
Толщина тормозной накладки (включая основание), мм | 18 | — |
Минимальная толщина тормозной накладки (включая основание), мм | 6 | — |
Задние тормозные механизмы | ||
Диаметр колесного тормозного цилиндра, мм | 19 | |
Диаметр тормозного барабана, мм | 180.25 | 203.3 |
Максимально допустимый диаметр тормозного барабана, мм | 181.25 | 204.45 |
Толщина первичной тормозной колодки, мм | 4.6 | — |
Толщина вторичной тормозной колодки, мм | 3.3 | — |
Главный тормозной цилиндр | ||
Диаметр, мм | 20.6 | — |
Внимание! Тормозной диск не может быть восстановленПри повреждении или чрезмерном износе его необходимо заменить
