Загорелась индикация подушки безопасности на Дачия Логан, что делать?

Сигнальная лампа загорается без всяких причин!

Одна из немногих болезней Рено Логан — сигнальная лампа подушки безопасности загорается без причины

Однако владельцы автомобилей Рено Логан стали замечать некоторые проблемы с подушкой безопасности водителя, а именно: без всяких причин загорается сигнальная лампа неисправности подушки безопасности (ПБ) или как её называют в народе «лампочка беременного мужика». В этой статье мы попробуем разобраться в причинах подобной неисправности, и найдём пути её решения.

Как устранить светящийся датчик подушки в Рено Логан: основные неисправности

Болезнь с индикатором подушки безопасности не обошла стороной и Рено Сандеро

Если у вас случилась подобная проблема, то причин её возникновения может быть несколько:

Первоочередная причина на которую стоит обратить внимание – это контактный шлейф контактного кольца подушки безопасности. (Подобный факт уже назван болезнью Рено Логан, потому как тонкие контакты просто перетираются)

Подробнее о том, как снять подушку безопасности с рулевого колеса вы можете прочитать в этой статье.

Окислены контакты, отслеживающие работу ПБ.

На фото пружины, которыми подушка держится в рулевом колесе

В процессе вращения рулевого колеса данный шлейф постоянно в движении, этим и вызвана проблема

Как решить эту проблему?

Если у вас возникла подобная ситуация, то в первую очередь попробуйте отключить минусовую клемму с аккумулятора, чтобы убедиться, что возникшая ошибка вышла не случайно.

Если индикатор подушки не перестаёт гореть, то необходимо проверить сам «пиропатрон»

Если советы выше не помогли, то, чтобы устранить проблему светящегося индикатора Вам потребуется помощь квалифицированных мастеров с диагностическим оборудованием, которое позволит считать ошибки и решить возникшую проблему. Потому, что контроль за исправностью систем безопасности, которые способны сохранить жизнь, стоит доверить только мастерам своего дела.

Помните! Скорейшее решение подобной проблемы, позволит вам дальше наслаждаться комфортной поездкой на любимом Рено Логан не беспокоясь о собственной безопасности. Потому что система безопасности в автомобиле не позволит подвергнуть риску здоровье во время дорожно-транспортного происшествия.

Была подобная проблема. Позвонил своему менеджеру где приобретал автомобиль. Приехал в салон там он самостоятельно поменял прошивку. Сейчас все отлично. Не понятно почему, но такое бывает на каждую 1000 автомобилей.

У меня был трабл с контактным кольцом тоже. При чем лампочка то горела, то гасла. В сервисе замену сделали бесплатно, по гарантии.

И у меня было забил болт на это на скорость не влияет

а на ходу ни стрельнит

я тоже этого боюсь(

Настигла та же беда на Ларгусе. Зашел в реновский магазин, купил контакное кольцо от Логана, неоригинал, 1500руб., заменил — все восстановилось. Вскрыл снятый — перелом одной дорожки на шлейфе. Перед самым выходом на подушку шлейф сгибают буквой Z и в этом месте он переламывается. Самое главное — перед установкой нового НИ В КОЕМ СЛУЧАЕ НЕ КРУТИТЕ ЕГО. Вставили, закрепили, воткнули руль, только после этого вынимайте фиксатор. Один — два поворота в любую сторону — и шлейф довольно быстро порвется. Испытано (пришлось еще один покупать). Причина в хитрой укладке: даже если просто свернуть в спираль (это дает около 5 полных оборотов от упора до упора), то среднее положение, в котором при повороте 1.5 оборота шлейф не мнется и не тянет контакты, не так просто найти. А заводской дает около 35 полных оборотов — это достигается путем изменения направления намотки, причем через определенное, известное только производителям число оборотов. И, соответствено, это подгоняется под определенное положение улитки, в котором повороты руля от упора до упора не создают сильной деформации шлейфа. Я, по нивности, выставил в среднее положение, в результате шлейф весь пошел гармошкой и его вырвало из контактных площадок.

это Вы ерунду сказали, про обороты и не крутить. перед установкой.

FakeHeader

Comments 21

Странно а я снял она на клипсах держится только надо накладку обрамление центральной консоли снять

Падушка пассажира есть?

Без снятия самой торпеды ни как не снять.Это накладка идёт одной деталью с подушкой и прикручена с обратной стороны

В свое время я задавался вопросом шумки этой накладки — было дребезжание под ней, перерыл всю инфу, как итог: если подушки нет — снимается; подушка стоит (как у меня) -снимай торпеду. В итоге отдал спецам на шумку всей торпеды ( сам побоялся снимать, всетки новый авто был)

У меня тоже там шум был. Там провод идущий к ПБ на кочках долбил по пластмассе. В итоге я снял кнопку отключения этой самой подушки сбоку торпеды и…с всем известной матерью утягивал этот провод стяжками)))

Когда то тоже хотел ее снять для перетяжки алькантарой. Но ее так просто не снять. Если читать мануалы по ее демонтажу, то сначала снимается торпеда и потом откручиваются 4 болта или гайки крепления ПБ. Это меня и оттолкнуло от своей затеи. Можно через зеркало снизу посмотреть и попробовать рукой достать до этих креплений, но я пока еще не встречал таких случаев демонтажа.

Да снизу тоже достать не вариант, бардачек то не снимается.

Если только в бардачке люк сделать)))

Ага была такая мысль!

Когда то тоже хотел ее снять для перетяжки алькантарой. Но ее так просто не снять. Если читать мануалы по ее демонтажу, то сначала снимается торпеда и потом откручиваются 4 болта или гайки крепления ПБ. Это меня и оттолкнуло от своей затеи. Можно через зеркало снизу посмотреть и попробовать рукой достать до этих креплений, но я пока еще не встречал таких случаев демонтажа.

ничего у вас не выйдет, надо снимать торпеду полностью, подушка крепится на 4 гайках, потом корпус подушки закреплен. посмотрите на фото, у кого такие длинные руки, чтобы достать до болтов подушки? Проще снять панель целиком, кстати я ее снимал раза 3-4, приходилось допиливать сандеро под дастер, кому интересно могу рассказать

Подушка безопасности переднего пассажира находится в панели приборов со стороны пассажира и состоит из сложенной оболочки подушки и газогенератора

Модуль подушки пассажира отличается от подушки безопасности водителя формой и большим объемом;

При установке детского кресла на переднее пассажирское сиденье отключите подушку безопасности пассажира.

Для отключения подушки откройте дверь переднего пассажира и поверните выключатель в положение «OFF».

Для снятия подушки нужны инструменты: ключ Torx T30, торцовая головка «на 10».

Подготавливаем автомобиль для выполнения задания и отключаем минусовую клемму аккумулятора

Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.

Приступать к последующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора.

Для этого необходимо подождать не менее 15 мин после отключения электропитания.

Запрещается разборка модуля подушки безопасности.

Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.

Не допускается воздействие на модуль подушки безопасности температуры выше 95 °С.

Снимаем панель приборов, как описано в статье – Как снять панель приборов Лада Ларгус

Откручиваем четыре гайки крепления модуля подушки безопасности к панели приборов

Вынимаем жгут проводов из одного держателя

Вынимаем жгут проводов из другого держателя

Вынимаем жгут проводов из третьего держателя на панели

И снимаем модуль подушки безопасности переднего пассажира

Устанавливаем модуль подушки безопасности в обратной последовательности

Описание и расположение индикаторов

Основные индикаторы

На фотографии вы видите щиток приборов с помеченными на нем основными указателями.

1. Тахометр. Имеет электронное устройство, отображает показания с датчика вращения коленвала. Размер одного деления 2,5, диапазон значений от 0 и до 70. Для получения настоящего значения вращений за одну минуту нужно значение умножить на 100.
2. Дисплей БК. Имеет несколько отдельных индикаторов. Слева – индикатор количества бензина, в центре вверху указатель общего пройденного автомобилем расстояния. Справа находится индикатор температуры ОЖ. В центре снизу располагаются часы. Настройка производится при включенном зажигании, определите режим показа времени и пробега, потом кнопкой 8 установите нужное значение.
3. Спидометр. Отображает скорость движения машины. Верхний уровень – 200 км/ч, каждое деление равно 5 км/ч.
4. Лампа, отображающая включение противотуманок.
5. Сигнальная лампочка — обозначает, что двери не закрыты.
6. Резерв.
7. Этот индикатор обозначает задние противотуманные фонари.
8. Кнопка сброса суточного пробега. Для активации нужно ее немного зажать.
9. Сигнальная лампа стояночного тормоза и индикатор общего состояния тормозной системы. Может загореться при активации зажигания, если уровень тормозной жидкости в системе опасно низок.
10. Резерв для дизельных моделей Логан.
11. Сигнальная лампа перегрева двигателя.
12. Сигнальная лампа блокировки двигателя. Должна гаснуть через 3 секунды после зажигания. Если продолжает гореть, значит, в системе критичная неисправность.
13. Указатели поворота. Если индикатор начинает мигать, значит в каком-то из поворотников сломалась лампочка.
14. Индикатор минимального резерва топлива, начинает постоянно гореть, когда в баке остается около 5 литров.
15. Индикатор аварийного падения уровня пасла.
16. Индикатор разряда аккумулятора, кратковременно загорается при зажигании, после запуска двигателя должно погаснуть.
17. Лампа системы управления двигателем. В норме должна загораться после зажигания и продолжать гореть до полного пуска двигателя. Если она горит, а двигатель работает, значит с системой его управления что-то в порядке. Вы сможете продолжить движение на резервной программе, но машина требует ремонта.
18. Обогрев заднего стекла.
19. Индикатор дальнего света.
20. Сигнал об отключении подушек безопасности переднего пассажира.
21. Сигнал о не пристегнутом ремне водителя, загорает на скорости более 10 км/ч.
22. Лампа о неисправности подушки безопасности.
23. Неисправность антиблокировочной системы тормозов.
24. Лампа включения ближнего света фар.

Неисправности

При высвечивании неисправности блок заносит в память соответствующие коды ошибок. Их не так много, в основном это короткие замыкания и обрывы в цепях датчиков, питания и исполнительных патронов. Читаются коды при помощи диагностического сканера, подключённого к разъёму OBD.

Чаще всего страдают узлы, подвергающиеся механическому повреждению или коррозии:

• скрытый под рулевым колесом шлейф подвода сигналов к водительской фронтальной подушке, испытывающий многократные изгибы при каждом повороте руля;
• разъёмы под водительским и пассажирскими креслами – от коррозии и регулировок сидений;
• любые узлы от неграмотно проведённых ремонтных и обслуживающих операций;
• устройства воспламенения зарядов, имеющие долгий, но ограниченный срок службы;
• датчики и электронный блок – от коррозии и механических повреждений.

Возможны программные сбои при падениях напряжения питания и перегорании предохранителей, а также после замены отдельных узлов без правильно проведённой их регистрации в управляющем блоке и на шине данных.

Горит лампочка подушки безопасности на рено логан. что это?

Лампочка подушки безопасности может загореться в любой момент без причины едва ли не на любом автомобиле. Если это произошло с вашим автомобилем, не ждите, а как можно скорее отправляйтесь в дилерский автосервис для выявления неполадки и ее устранения. Ну а мы же рассмотрим возможные причины вспыхнувшего на панели значка в Renault Logan.

Чаще всего неполадка связана с контактным кольцом, которое находится под рулевой колонкой. У него может переломиться шлейф, в результате чего загорается значок подушки безопасности на панели. Самостоятельно менять не рекомендуется, так как процедура не самая легкая и требует снятия руля. На гарантийных автомобилях меняется бесплатно.

Возможно, что проблема связана с электроникой. Например, могла произойти банальная ошибка при диагностике системы при включении зажигания. Таким образом ошибка дает о себе знать. Удаляется с помощью компьютерной диагностики.

Лампочка может дать о себе знать, если автомобиль был ударен некоторое время назад. С чем именно связана ошибка, расскажет только диагностика.

Неисправность может быть связана с блоком управления подушками безопасности. Если дело в нем, блок придется заменить. Операция не самая простая, да и блок дешевым не назовешь.

Главная проблема заключается в том, что далеко не все автовладельцы отправляются на сервис, а ездят с горящим значком подушки безопасности месяцами. Так делать нельзя! Хорошо, если это всего лишь ошибка, которую можно обнулить. А если нет? Что, если подушка не сработает в нужный момент? Не тяните, в случае возникновения ошибки сразу запишитесь к дилеру на диагностику.

Ищем место излома и спаиваем его

Наиболее вероятные места излома металлопластиковой ленты возле ее наконечников: вилка со стороны разъема проводки и наконечник штекера подушки безопасности.

Если место разлома видно явно и легко доступно, можно не разматывать ленту (внутри витков разломов не бывает), а провести зачистку и спайку прямо на месте.

Если провести работу таким образом невозможно, тогда:

• отсоединяем колодку проводки сзади корпуса подрулевых переключателей
• отжимаем шлицевой отверткой пластмассовый фиксатор
• извлекаем наконечник-вилку металлопластиковой ленты
• другой наконечник ленты извлекаем из держателя на барабане
• на снятой ленте проводим спайку, заливаем место спайки лаком
• металлопластиковая лента смазана небольшим количеством смазки. По возможности не стоит ее удалять.

Накручиваем ленту обратно — против часовой стрелки, с внешних бортов барабана. Перед этим вставляем наконечник-вилку обратно в гнездо. В гнезде находятся два металлических поджимающих вилку уса. Их следует отжать вниз отверткой, введя ее в гнездо с обратной стороны.

Лента должна лежать в барабане не слишком плотно. Внешние витки вплотную к краям барабана, последующие с небольшим расстоянием по спирали. Можно ориентироваться на изображение выше из этой статьи. Вставляем другой наконечник ленты с колодкой и фиксатором в держатель на барабане. Устанавливаем обратно крышку барабана и остальные детали.

Таким нехитрым способом можно устранить неисправность, когда горит лампа подушки безопасности водителя на Рено Логан. Наш тестовый автомобиль после проведения ремонта, со спаянной металлопластиковой лентой, эксплуатируется уже второй год без возникновения вновь этой проблемы.

Плюсы, гарантирующие безопасность

Главная проблема, которая вызывает опасения у владельцев автомобилей – случайное срабатывание подушки безопасности во время движения. Действительно, такая опасность существует, если люди находятся в салоне старой модели авто. В современных машинах airbag оснащены специальным блоком, который контролирует состояние системы. В случае появления малейшей неполадки, водитель будет немедленно оповещен о ней.

Также блоки диагностики, благодаря дополнительным устройствам, гарантируют исправную работу системы безопасности даже в том случае, если вследствие аварийной ситуации был выведен из строя аккумулятор.

Случайное срабатывание пугает, в первую очередь, силой удара, который получает сидящий в салоне автомобиля человек. И если в условиях аварийной ситуации сломанный нос – меньшее из зол, то в спокойной обстановке такой подарок вряд ли кому-то придется по вкусу. Учитывая эту особенность работы подушек безопасности, инженеры многих автомобильных компаний постарались устранить проблему с помощью специальной технологии, которая обеспечивает поэтапное раскрытие airbag.

Загорелась лампочка подушки безопасности. — Renault Logan, 1.6 л., 2010 года на DRIVE2

Вот и у нас случилась небольшая поломка.:-(Вчера утром, аккурат 21-го декабря :-), загорелась лампочка неисправности подушки безопасности.

Ярко так и назойливо светилась она в темноте салона 20 км поездки, после чего я позвонила на севис Рено Мурманск. Несмотря на ранний час, всего 9:10 утра, ответили очень быстро и порекомендовали поскорее приехать к ним. Через час, заведя машину, я обнаружила, что лампочка уже не горит, съездила в пару мест, а она всё не загоралась.

Решив, что это всё от мороза (-20), я не поехала на сервис. Но днём, когда я снова поехала, она горела постоянно.Тут уж я решила не откладывать и поехала в Рено, несмотря на густой туман и «нависающий над Землёй Конец Света.».

;-)На сервисе были крайне удивлены, что я приехала без записи, и долго выясняли, кто же и во сколько ответил мне по телефону, что я могу приехать прямо сейчас. Кому-то нагорит, ведь телефонные разговоры в компании Рено записываются.Далее думали брать ли с меня за диагностику 800 р.

, ведь машина на гарантии… Но потом появился суровый мэн, который строго сказал, что сначала диагностика, а разговоры потом.В ремзоне попросили вытащить всё из бардачка, а тот самый угрюмый дядька с видом нейрохирурга подключил в гнездо в бардачке свой странноватый ноутбук наверное минуты на 3. После чего отключил его, и, ничего не объясняя, удалился.

Не люблю таких «деловых», даже если они очень умные…На приёмке мне выписали-таки квитанцию за диагностику на 100 р. вместо 800, а вместе с ней и пропуск, сказав, что позвонят мне, когда придёт необходимая деталь для замены по гарантии.

Замене подлежит Контактное кольцо, которое находится под рулевой колонкой, и у него переломился один жгутик, что и вызвало свечение лампы подушки безопасности. Это мне объяснил другой мастер, реабелитировавшись за угрюмого диагноста.:-)

Оплатив «по-счетам»;-), и засняв Ружика в Родных пенатах

и отправилась восвояси…

Кстати, в этот день перегорела ещё и лампа ближнего света

Так что, очередной Конец Света был ознаменован техническими неполадками, благодаря которым я почти весь день провела в заботах о Ружике.:-) В благодарность он с комфортом покатал меня по холодным улицам города и довёз на заднем сидении Новогоднюю ёлочку, купленную по пути! ( Жаль, не сделала фото :-(, тупо захлопоталась…) Спасибо ему за это!А Вам удачи и спасибо за внимание! ). Цена вопроса: 100 ₽ Пробег: 35700 км

Цена вопроса: 100 ₽ Пробег: 35700 км

Устранение неполадок

Алгоритм действий по устранению поломки прост и логичен, а именно:

1. На первом этапе система сама проверяет, насколько она работоспособна. Ей надо чётко разобраться, как сбросить ошибку подушки безопасности, если она была допущена, вычислить её код.
2. После этого начинает действовать механик: ему надо считать код ошибки, определить её точную причину.
3. Защитное устройство проверяют с помощью специального диагностического оборудования.
4. Проводятся ремонтные работы.
5. В блоке управления обновляется его память.

Специалисты настоятельно советуют ни в коем случае не игнорировать загорание индикатора подушки безопасности, отвечающей за здоровье и жизнь водителя и пассажиров. Как только его свечение будет зафиксировано, надо неотложно и в полном объёме провести все проверочные действия самостоятельно или с помощью более опытного водителя. Когда истинная причина свечения будет определена, надо заняться ликвидацией поломки, чтобы на момент следующего выезда автомобиля неисправность его подушек безопасности была полностью ликвидирована.

Распространенные неисправности

Как вы уже поняли, если в вашем авто загорелась лампочка подушки безопасности, значит неисправность в системе обязательно присутствует. Современные производители автомобилей подходят к системе организации безопасности с особой ответственностью. Поэтому приборы, задействованные в этом узле, считаются самыми надежными и безотказными во всем автомобиле. Так что если загорелась лампочка неисправности подушки безопасности, нет смысла сетовать на ненадежность самой системы. Помните, что диагностические органы SRS Airbag очень редко ошибаются!

Если в вашем авто горит индикатор Airbag, это может быть следствие таких неполадок:

1. Нарушение целостности одного из элементов системы. Не имеет значения, маленький он или большой, важный или не очень.
2. Нарушение сигнала между элементами системы.
3. Проблемы с контактами, расположенными в дверях. Чаще всего это происходит после ремонта или замены контактов. Если забыть подключить один из разъемов, лампочка начнет гореть.
4. Повреждение ударных датчиков.
5. Замыкание или всякого рода повреждения проводки в цепи системы. Простая проблема, о которой многие вспоминают в последнюю очередь, разобрав уже половину машины.
6. Программное или механическое повреждение блока управления системы SRS Airbag.
7. Нарушение целостности и согласованности элементов цепи, вследствие замены или ремонта сигнализации.
8. Неаккуратность при замене кресел или уборки в салоне. Под креслами лежит проводка, повредив которую можно вывести из строя всю цепь приборов.
9. Восстановление подушек после аварии, без обнуления памяти в блоке управления.
10. Завышенное сопротивление на одной из подушек.
11. Слишком низкое напряжение в электросети автомобиля. Если загорелась лампочка подушки безопасности по этой причине, при замене аккумулятора все встанет на свои места.
12. Превышение срока эксплуатации пиропатронов или самих подушек. Как правило, этот срок составляет порядка 10 лет.
13. Непрофессиональный тюнинг, который часто приводит к нарушению целостности электрической цепи или датчиков.
14. Намокание датчиков во время мойки машины.
15. Неправильная замена аккумулятора.
16. Неаккуратная замена руля.

Неисправность подушки безопасности

У меня такая проблема. Гарантия на Логана закончилась, а до Питера ехать далековато, да и влом. Вобщем у меня загорелась лампочка неисправности подушек безопасности. Плюс ко всему при повороте руля что-то шелестело в районе рулевого колеса. Я разобрал торпедо (или как там, перед рулевым колесом) и увидел, что перед рулевым колесом намотан плоский двужильный провод и один конец этого провода оторвался и размотался, он-то и шелестел. Вопрос в чём: куда этот конец крепится, или придётся разбирать рулевое колесо? А вдруг сработает подушка безопасности? Кто-нибудь сталкивался с такой проблемой? Помогите советом. Заранее спасибо!

RAMZESыч

  Сообщения: 30Зарегистрирован: 26 июл 2008, 00:50Откуда: Ленинградская область

Замена ламп стоп сигналов

Для того, чтобы на Рено Логан было удобнее проводить работы по замене ламп, необходимо предварительно снять сам корпус блок-фары в сборе, также можно осмотреть и заменить в случае необходимости и лампы ближнего света.

1. В первую очередь открываем багажник и достаем все лишнее, дабы ничего не мешало.

2. Доступ к самому фонарю закрыт обшивкой, и чтобы открыть к нему доступ достаточно лишь открутить пластиковую гайку и освободить обшивку для облегчения дальнейшей работы.

3. Далее отсоединяем колодку с проводами и откручиваем два винта удерживающих фонарь. Для того чтобы фонарь не выпал у вас из рук во время демонтажа, придерживайте его рукой, во избежание его падения.
4. Теперь, когда сам фонарь снят и уже находится в ваших руках можно полноценно провести диагностику всей схемы и элементов освещения стоп сигналов.

Примечание. Все элементы заднего фонаря закрыты пластиковым корпусом, который демонтируется путём отжатия двух пластиковых защелок.

Замена элемента стоп сигнала проводится очень легко, достаточно лишь нажать на саму лампу, и повернуть ее до тех пор, пока выступы на ней не совпадут с проемами на корпусе, далее под воздействием пружины лампы выйдет с места фиксации. Установку проводим аналогично снятию.

Если у вас не работает дополнительный стоп сигнал, и во время поездки не работает только он, то это будет означать, что требуется замена только лампочке. Для доступа к ней открываем багажник в котором есть отверстие для ее замены. После выполнения всех работ, проверяем работоспособность всех сигналов, если все работает, значит все операции вами были выполнены верно. Если у Вас перегорела лампочка переднего габарита или лампа ПТФ, то их необходимо также заменить!

Установка системы безопасности

https://www.youtube.com/watch?v=KhoZm01uZvE

Учитывая отзывы и статистику наличия неисправностей Рено Логан можно в полной уверенности заявить, что больное место в этой модели — это шлейф защиты под кожухом рулевого колеса. В этом случае можно или заменить его новым блоком управления Рено Логан, или запаять имеющийся. В том случае, когда диагностику не делали и индикатор загорелся внезапно, не гаснет или моргает (в случае отсутствия аварии или удара), и, имея при этом огромное желание самостоятельно разобраться, рекомендуется проверить следующее место – рулевое колесо. Причина срабатывания индикатора может быть в руле, а именно в перетирании шлейфа подушки, для этого понадобится ключ Torx T30:

• предварительно скидываем в клемму «минус» с аккумулятора, чтобы не произошла автоматическое срабатывание, так как при внезапной активации она может ранить владельца авто;
• ждем около 15 минут, чтобы произошла полная разрядка конденсатора активатора подушки;
• следует учесть такие пункты безопасности, как: не допускать падения модуля подушки безопасности, попадания воды или других жидких материалов на него, а также нельзя работать с ним при высокой температуре (выше 95 градусов);
• откручиваем 2 винта на руле от подушки (два винта слева и справа на ступице рулевого колеса);
• аккуратно снимаем модуль, отсоединяем фишку, предварительно сняв клипсы из фишки;
• накидываем клемму «минус» на аккумулятор;
• берем любой светодиод (например, с новогодней гирлянды или выломать из зажигалки, но с целыми усиками) и вставляем диод в фишку шлейфа;
• поворачиваем ключ зажигания, в положение при котором зажгутся все приборы. При этом светодиод должен моргать, если не загорелся совсем, меняем местами его контакты. Если и при этом он не загорелся, это значит, что шлейф подушки перетерся. Тут возможно произвести либо пайку шлейфа, либо заменить целиком модуль подушки безопасности;
• устанавливается все в порядке, обратном снятию.

Система пассивной безопасности — подушки безопасности и ремни (srs) — renault logan / рено логан

Система пассивной безопасности (SRS) автомобиля Renault Logan объединяет в комплексе фронтальные подушки безопасности для водителя и пассажира на переднем сиденье и ремни безопасности для водителя и всех пассажиров. На автомобили в базовой комплектации устанавливают фронтальную подушку безопасности для водителя и инерционные ремни безопасности для водителя, переднего пассажира и боковых пассажиров на заднем сиденье. Для среднего пассажира на заднем сиденье предусмотрен поясной ремень. По заказу на автомобиль могут быть установлены фронтальная подушка безопасности для переднего пассажира, преднатяжители ремней безопасности для водителя и переднего пассажира и диагональный ремень для среднего пассажира на заднем сиденье.

Меры предосторожности при проведении работ с элементами системы пассивной безопасности (подушки безопасности и пиротехнические преднатяжители ремней безопасности)

После срабатывания какого-либо пиротех нического элемента системы некоторые детали подлежат обязательной замене. Во избежание несчастных случаев катего рически запрещено повторно использовать пиротехнические элементы системы.

Перед утилизацией автомобиля или одного из элементов обязательно разрядите мо дуль подушки безопасности либо предна- тяжитель ремня безопасности.

После срабатывания модуля фронтальной подушки безопасности пассажира необ ходимо заменить приборную панель из-за повреждения деталей ее крепления. Гайки и винты крепления модуля подушки к при борной панели также подлежат обязатель ной замене.

Во избежание срабатывания при ремонте или работах в непосредственной близости от пиротехнического элемента заблоки руйте ЭБУ подушек безопасности с помо щью диагностического прибора. При этом все цепи воспламенения блокируются, а на щитке приборов загорается постоян ным светом индикатор подушек безопасно сти (при включенном зажигании).Во избежание срабатывания не помещайте пиротехнические элементы вблизи источ ников высокой температуры или открытого огня.

После замены модуля подушки безопасно сти или пиротехнического преднатяжителя ремня безопасности для предотвращения их срабатывания подсоединение электри ческих разъемов должно производиться в следующей последовательности: сна чала подключается разъем «массового» провода, а затем — разъем или разъемы воспламенителя. После окончания работ по замене элемен тов системы необходимо подключить АКБ и разблокировать ЭБУ подушек безопасно сти с помощью диагностического прибора.

   ВНИМАНИЕПодушки безопасности не заменяют ремней безопасности. Более того, при движении автомобиля водитель и передний пассажир обязательно должны быть пристегнуты ремнями, так как в случае дорожно-транспортного происшествия раскрывшаяся подушка безопасности сама может нанести тяжелую травму не пристегнутому ремнем человеку

В систему SRS входят следующие элементы:

– модуль подушки безопасности водителя, расположенный в ступице рулевого колеса и состоящий из сложенной оболочки подушки, газогенератора и акселерометра, измеряющего отрицательное ускорение автомобиля;

– модуль подушки безопасности переднего пассажира (устанавливают в зависимости от комплектации автомобиля), находящийся в панели приборов со стороны пассажира и состоящий из сложенной оболочки подушки, газогенератора и акселерометра, измеряющего отрицательное ускорение автомобиля;

– электронный блок управления, установленный под облицовкой тоннеля пола и управляющий системой;

Силу удара при дорожно-транспортном происшествии определяет электронный блок управления (ЭБУ) системы пассивной безопасности с помощью электронных акселерометров. По сигналу акселерометров блок управления активирует подушки безопасности водителя и пассажира.

Если автомобиль оборудован преднатяжителями ремней безопасности водителя и переднего пассажира, электронный блок, получив сигнал от акселерометров, перед активацией подушек безопасности увеличивает натяжение ремней. Преднатяжители обеспечивают своевременное реагирование на аварийное замедление автомобиля, притягивая водителя и пассажиров к спинкам сидений, а также исключают дальнейшее перемещение их вперед по инерции и получение травм от сработавшей подушки безопасности. При лобовом ударе определенной силы ЭБУ системы безопасности выдает команду на пиротехнические элементы преднатяжителей ремней.

ЗАМЕТКАМеханизм преднатяжителя ремня безопасности всегда приводится в действие раньше, чем подушка безопасности.

Как проверить датчик, если горит лампочка подушки безопасности на панели

В наши дни в машинах наиболее часто фиксируют поломки таких устройств, как датчик присутствия пассажира на сиденье и спиральный датчик ПБ, находящийся в рулевом колесе. Работа первого из них заключается в том, чтобы установить вес человека, который занимает сиденье. Этот параметр дает возможность прибору рассчитать примерный возраст пассажира.

Технология, позволяющая определить возраст человека по весу, используется в транспортных средствах неспроста. Система безопасности получает сигнал, и передняя подушка отключается на автомате в тех случаях, когда место впереди занимает ребенок. Из-за небольшого роста детей, передняя ПБ очень опасна для них. Удар сработавшей подушки может даже стать причиной смерти ребенка.

К несчастью, датчик, который устанавливает вес пассажира, со временем начинает работать все хуже и хуже. Он перестает функционировать из-за того, что сиденье слишком часто передвигают. Такие манипуляции легко повреждают само устройство или провода. Если учесть, что система управления подушками беспрерывно мониторит состояние всех датчиков, то при неисправности одного из них сразу же начинает гореть лампочка. Этот индикатор сигнализирует о том, что система пассивной безопасности неисправна.

В некоторых авто владелец может своими руками отключать переднюю подушку пассажира. Это тоже одна из причин, по которым может гореть лампочка подушки безопасности на панели приборов. Интересен тот факт, что если ПБ отключили умышленно, но на кресло сел взрослый, она автоматически активируется.

Когда горит знак, означающий, что подушка отключена, но впереди на сиденье находится взрослый человек, это говорит о том, что одно из устройств SRS неисправно. Тогда сначала стоит убедиться в целостности проводов под передним креслом пассажира. Если получится найти повреждения проводки или установить, что «датчик веса» абсолютно неработоспособен, стоит поменять его на новый.

Еще одна распространенная проблема SRS – неисправность спирального датчика подушек. Он расположен между рулем и рулевой колонкой. За счет того, что устройство соединено с платой, могут работать разные кнопки на рулевом колесе. Однако этот узел тоже часто изнашивается, из-за чего кнопки на руле перестают функционировать, а ПБ водителя отключается. Чтобы все исправить, нужно заменить деталь, сняв рулевое колесо.

Перед тем как приступить к ремонту узла, требуется прежде всего убрать отрицательную клемму провода с аккумулятора и дать батареям разрядиться в течение 10–15 минут.

• В каждом автомобиле есть датчики удара, количество которых зависит от модели. Эти устройства необходимы, чтобы отследить столкновение. Когда такие приборы не функционируют, лампочка на панели тоже начинает гореть, сообщая об ошибке.
• Для того чтобы подушки не срабатывали при незастегнутом ремне, используются датчики замка ремня безопасности. Однако при любых манипуляциях с замком и при попадании туда воды, в системе происходят неполадки. Сигнал об ошибке соответственно отображается на приборной панели.

Чтобы понять, что именно неисправно, также используют диагностический сканер.

Инструкция по монтажу

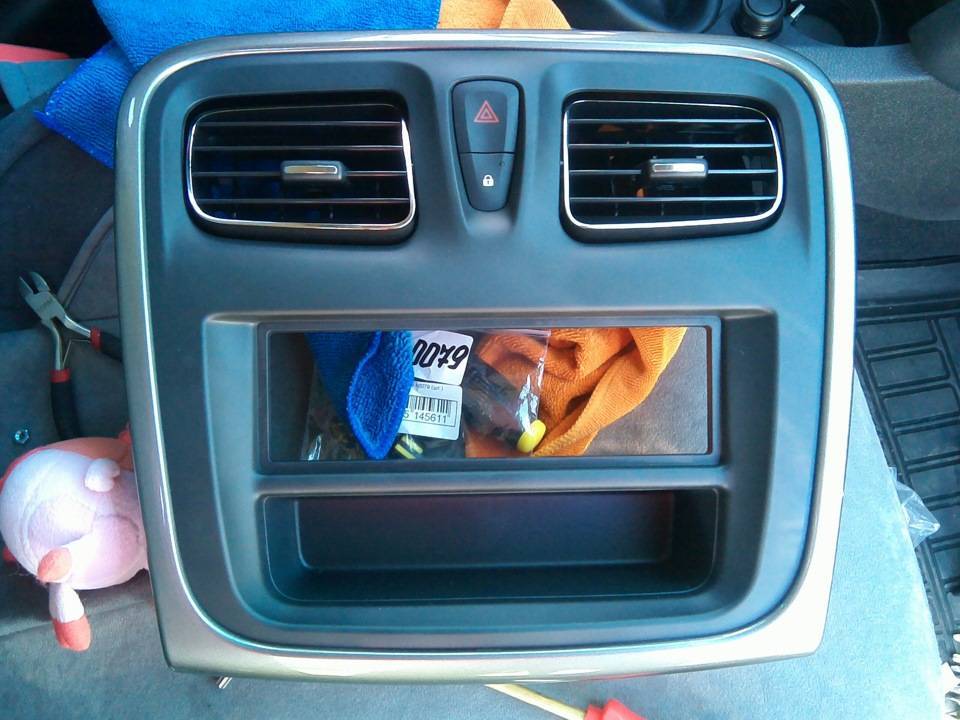

Новая штатная накладка

Чтобы демонтировать старую деталь и установить новую вам необходимо выполнить следующий порядок действий:

• вначале отсоединить провода с батареи, первым отрицательный;
• частично снять дверной уплотнитель;
• демонтировать декоративную панель с левой передней стойки;
• выкрутить болты с обеих сторон на панели;
• далее снять небольшие крышки, расположенные внизу по краям панели приборов;
• под ними болты, выкрутите их, затем снимите ручку корректора фар;
• выкрутите болты, которые находятся под ручкой корректора;
• снять верхний кожух рулевой колонки;
• открутить болт, отсоедините разъемы проводки, а затем удалите подрулевые переключатели;
• теперь выкрутите болты над колонкой;
• снимите козырек щитка;
• выкрутите болты щитка, отсоедините разъемы проводки и снимите его;
• демонтируйте радиоприемник;
• теперь отцепите снизу и полностью снимите центральную декоративную проводку, отсоедините провода;
• демонтируйте регуляторы системы отопления и кондиционирования;
• теперь демонтируйте регулятора отопления, кондиционирования, выкрутите один болт наверху и два внизу;
• далее отсоедините диагностический разъем;
• снимите полностью панель приборов, отсоедините колодку проводов;
• открутите болты крепления подушки безопасности переднего пассажира, извлеките разъем проводки к ней;
• далее снимите заклепки с перчаточного ящика и крышку;
• установка новой панели производится в обратном порядке.
