Регулировка
На двигателях с 8-ю и с 16-ю клапанами натяжение регулируется по-разному. На моторе K4M надо выкрутить винт ключом «на 13». Затем в прорезь на ролике устанавливают шестигранник (см. рис.). Одна грань – это 6 мм.
Поворачивая шестигранник, добиваются совпадения прямоугольных меток. Затем винт снова закручивают.
Что касается 8-клапанных моторов, здесь «автомата натяжения» нет. Всё регулируется вручную. Сначала ослабляют крепление, используя ключ «на 16».
Специальным ключом, показанным на фото, ролик поворачивают вправо или влево и получают нужное натяжение. Крепёжный винт затем закручивают.
Специнструмент, о котором шла речь – это ключ для 8-клапанных моторов ВАЗ. Удачного выбора!
Периодичность и сроки замены ремня грм на Рено Логан, рекомендации завода и Логановодов
В сервисной книжке автомобилей семейства Логан будет указано, что менять ремень ГРМ надо на 60-ти тысячах. Но есть сведения, что периодичность замены ремня ГРМ на Рено Логан – это 4 года. Просто надо смотреть, что именно наступает раньше. А согласно регламенту, вместе с ремнём всегда меняют ещё несколько деталей, и не все из них относятся к механизму привода. Перечислить их мы постараемся дальше.
| ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ! |
- 1 Артикулы
- 2 Регламент замены (периодичность по заводу)
- 3 Регулировка
- 4 Обзор комплекта оригинальных запчастей ГРМ на Рено Логан
Артикулы
Комплект «ремень + натяжной ролик» для разных 8-клапанников:
- Для ДВС K7M (K7J) 710 – 7701477024, ширина 17,3 мм, число зубцов 96;
- Для ДВС K7M (K7J) 800 – 130C17480R. Отличие между двумя комплектами – небольшое. Ремни одинаковые, ролики – разные.
Комплект «ремень + два ролика (натяжной, направляющий)» для 16-клапанных ДВС:
K4M 690 или 697 – 130С17529R, 27,4 мм, 132 зуба.
Все артикулы были взяты из каталога Рено.
Набор для 16-клапанников
Регламент замены (периодичность по заводу)
Знайте, что сроки замены ремня ГРМ на Рено Логан не зависят от модели двигателя. Изготовитель рекомендует:
- Осматривать ремень ГРМ и регулировать натяжение – каждые 15 000 км;
- Проводить замену, даже если дефекты отсутствуют – каждые 60 000 км или 1 раз в 4 года.
Уточним, что ремень ГРМ требуется менять вместе с роликами. Многие думают, что сюда относится и помпа:
- Ремень заменяется каждые 60 тысяч;
- Период замены водяной помпы – 120 тыс. км.
Всё же, покупкой одного ремня никто не отделается. Знайте, что периодичность замены ремня ГРМ на Рено Логан равна сервисному интервалу для другой детали. Это – ремень вспомогательного оборудования. В случае обрыва ремня ГРМ на Рено Логан произойдёт загиб клапанов.
Сроки замены согласно опыту владельцев
Кто меняет ремень, говорит так: никаких потёртостей или расслоений после 60-ти тысяч нет.
Старый и новый ремень ГРМ
Сам ремень рассчитан на 90-120 тысяч. Но вот ролики – это другое дело. Их можно только снять и почистить, но лучше заменить. А иначе:
- Ослабление натяжения вызовет перескок ремня на 1 или 2 зубца. Для 16-клапанников это не редкость;
- Заедание ролика тоже ничего хорошего не влечёт.
Водяную помпу обычно меняют после двухсот тысяч км. Но регламентом предусмотрена другая цифра – 120 тысяч. Выбор делайте сами.
Регулировка
На двигателях с 8-ю и с 16-ю клапанами натяжение регулируется по-разному. На моторе K4M надо выкрутить винт ключом «на 13». Затем в прорезь на ролике устанавливают шестигранник (см. рис.). Одна грань – это 6 мм.
Автомат натяжения ремня ГРМ
Поворачивая шестигранник, добиваются совпадения прямоугольных меток. Затем винт снова закручивают.
Что касается 8-клапанных моторов, здесь «автомата натяжения» нет. Всё регулируется вручную. Сначала ослабляют крепление, используя ключ «на 16».

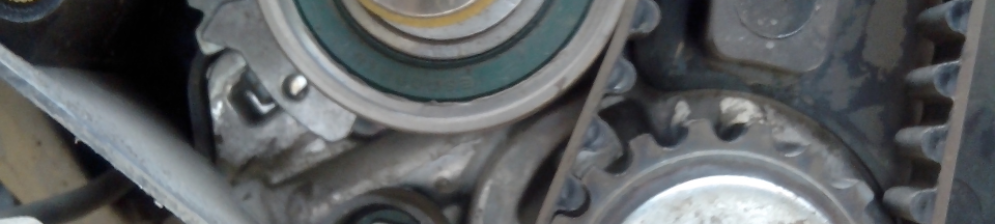

Ролик натяжения, 8-клапанник Рено
Специальным ключом, показанным на фото, ролик поворачивают вправо или влево и получают нужное натяжение. Крепёжный винт затем закручивают.
Какие могут быть последствия
На фотоснимках из интернета можно увидеть деформированные клапана – вот результат несвоевременной установки нового расходника (ремня ГРМ). Основными предпосылками профилактических действий и дальнейшей установки нового узла на мотор 8 и 16 клапанов, являются выход из строя либо же обрыв комплектующей.
При обрыве поршень, встречая клапан, изгибает его. Деформация происходит из-за особенностей, заложенных в конструкцию именно поршневой группы. Если произошел обрыв ремня, то данного момента (изгиба клапанов) практически не избежать, а результат для двигателя оказывается очень плачевным.
Поэтому, чтобы не менять в дальнейшем комплект изогнутых клапанов следует своевременно устанавливать новый элемент самостоятельно или же заехать на СТО, там мастера осуществят качественный ремонт, и при этом обязательно обращают внимание на метки ГРМ. Из-за того, что поршень деформирует при встрече клапан, то установка нового комплекта существенно ударит по карману автовладельца
Для того, чтобы не столкнуться с подобной ситуацией следует в предписанное время проводить замену старой комплектующей
Из-за того, что поршень деформирует при встрече клапан, то установка нового комплекта существенно ударит по карману автовладельца. Для того, чтобы не столкнуться с подобной ситуацией следует в предписанное время проводить замену старой комплектующей.
Особое внимание необходимо сосредоточить на моменте покупки нового ремня. Это связано с функцией, которую выполняет ремень на машине
Она очень важна и может стать причиной более существенной поломки (изгиб клапанов) и в дальнейшем значительных денежных расходов.
Поэтому для замены данной запчасти на Рено Логан следует придерживаться рекомендаций французского автопроизводителя и останавливать свой выбор только лишь на ремнях оригинального производства. Это даст возможность избежать ситуации с деформированием клапанов.
Как открутить слизанный болт
При прокручивании болта его поддевают гвоздодером и вытаскивают на максимально возможную высоту, оставляют в натяжке и постепенно ключом выкручивают. Когда гвоздодера нет, можно использовать отвертку. Небольшой болт извлекают кусачками за головку. Если он не поддается сразу, то вращают его, зажимая кусачками против часовой стрелки с усилием вверх.
Используют метчик, вставляют его до упора
Если его нет под рукой, то подойдет отвертка с конусообразной гранью, которую осторожно забивают до упора и пробуют выкрутить
Чтобы подобные ситуации не повторялись, перед закручиванием болтов их нужно обрабатывать графитовой смазкой. Но солидол или литол с этой целью не используют, потому что их применяют для трущихся деталей, и болтовые соединения после смазки ими заклинивают.
Сообщение Руслан » 18 апр 2014, 12:04
| Рейтинг: 1 353 |
| Репутация: +3 |
Благодарил (а): 55 раз Поблагодарили: 5 раз
Сообщение Бамбелби » 18 апр 2014, 12:25
andrei-949 , римекс 60 рублей ключ-переходник
Добавлено спустя 51 секунду:
ослабляй потихоньку у ключа шлицы на раз стираются
Сообщения: 2709 Зарегистрирован: 09 янв 2010, 00:00 Откуда: Кугаево Стаж: больше 500 000 км
| Рейтинг: 14 631 |
| Репутация: +17 |
Благодарил (а): 28 раз Поблагодарили: 164 раза
Сообщение Mkoljan » 18 апр 2014, 16:04
Сообщения: 254 Зарегистрирован: 28 мар 2010, 00:00 Откуда: Тюмень Стаж: 2009 Авто: Тазик 15й
| Рейтинг: 410 |
| Репутация: +1 |
Поблагодарили: 1 раз
Сообщение Игарек72 » 18 апр 2014, 16:07
Сообщения: 2245 Зарегистрирован: 21 апр 2011, 00:00 Стаж: 1993
| Рейтинг: 9 545 |
| Репутация: +25 |
Благодарил (а): 126 раз Поблагодарили: 96 раз
Сообщение Lucky72 » 18 апр 2014, 17:02
Сообщения: 31 Зарегистрирован: 08 авг 2008, 00:00 Откуда: Тюмень Стаж: 2001 Авто: Daewoo
| Рейтинг: 37 |
| Репутация: 0 |
Сообщение shtrovip » 18 апр 2014, 18:27
Сообщения: 192 Зарегистрирован: 13 окт 2008, 00:00 Откуда: Тюмень
| Рейтинг: 502 |
| Репутация: +2 |
Поблагодарили: 2 раза
Сообщение BiG2114 » 18 апр 2014, 18:36
Сообщения: 1478 Зарегистрирован: 16 дек 2006, 00:00 Откуда: Тюмень Стаж: 2006 Авто: 27074 Награды: 1
| Рейтинг: 4 591 |
| Репутация: +13 |
Благодарил (а): 13 раз Поблагодарили: 30 раз
Сообщение saab » 18 апр 2014, 19:33
У меня такие. кручу обычной трещеткой с обычным шестигранником) на 12 . так же есть переходник ключ для этих болтов. и зря их хаите )) нормальные болты
Добавлено спустя 38 секунд:
могу дать тебе ключ) открутить их) если менять на обычные хочешь эти заберу)
Сообщения: 469 Зарегистрирован: 31 авг 2011, 00:00 Откуда: tyumen Стаж: 2004 Авто: _Sport Car_
Подготовительный этап
Начальный этап работ одинаков для обоих способов и сводится он к обеспечению доступа к приводному ремню.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Обновленная LADA Granta шокировала низкими ценами, новый прайс лист
Для этого:
- Устанавливаем автомобиль на смотровую яму, обездвиживаем и обесточиваем бортовую сеть путем снятия «минусовой» клеммы с АКБ;
- Для удобства работ снимаем с авто правое переднее колесо (по ходу движения), демонтируем защитные элементы моторного отсека – нижний и грязезащитный;
- Снимаем ремень привода вспомогательных агрегатов. Для этого с помощью накидного ключа отжимаем натяжной ролик ремня, выводим приводной элемент, а далее полностью его снимаем со шкивов оборудования;
- Выкручиваем свечи зажигания, а их посадочные отверстия накрываем ветошью;
- Снимаем нагрузку с верхней правой опоры силовой установки. Для этого устанавливаем монтировку между подрамником и поддоном, выжимаем мотор немного верх и фиксируем его в таком положении бруском;
- Переходим в подкапотное пространство. Там сначала вытаскиваем из держателей, расположенных на опоре, топливопроводы и отводим их в сторону;
- Отсоединяем кронштейн опоры от верхней крышки привода ГРМ, для чего откручиваем три болта крепления (эти крепежные элементы – разные по длине, поэтому следует пометить, где какой располагался);
- Выкручиваем два болта, которыми опора крепиться к кузову авто, и снимаем ее;
- Откручиваем все крепежные элементы верхней крышки привода (3 болта и 2 гайки), после чего крышку снимаем. Отметим, что в случае проверки состояния и натяжки ремня дальше разбирать ничего не нужно. После снятия крышки ремень будет хорошо видно, поэтому для оценки его состояния останется провернуть на несколько оборотов коленчатый вал и осмотреть приводной элемент. Для регулировки же натяжки на нижней крышке имеется специальный лючок, через который осуществляется доступ к натяжному ролику.
Если же проводиться замена ремня, то продолжаем разбирать силовую установку дальше;
- Отворачиваем болт крепления шкива вспомогательных агрегатов. Для этого просим помощника включить 5-ю передачу на КПП и выжать тормозную педаль, чтобы заблокировать коленвал. Если этого недостаточно для отворачивания болта, то поступаем следующим образом: с корпуса маховика снимаем датчик положения коленчатого вала.
В полученное отверстие вставляем монтировку так, чтобы она вошла между зубьями венца маховика (венец стартера).
Не допускается, чтобы для упора использовались зубья, которые используются датчиком положения коленчатого вала (они крупнее), их ни в коем случае нельзя повредить. Таким образом, уперев монтировку в картер маховика, стопорим коленчатый вал от проворота и откручиваем болт, а затем снимаем шкив;
- Устанавливаем болт шкива обратно, но предварительно следует накинуть на него небольшую втулку (отрезок трубы) или пару гаек большего размера;
- Демонтируем нижнюю крышку привода, выкрутив 4 ее крепежных элемента.
Невозможно завести автомобиль, хоть стартер и работает
Это финальная стадия возможных проблем. Если до этого вы не обнаружили проблему с ремнем ГРМ и он все-таки лопнул или порвался, то выяснить это будет проще простого. При попытке завести двигатель, стартер выполняет свою функцию безукоризненно, даже лучше чем и всегда, но двигатель не заводится. Это показатель того, что отсутствует подхват и воспламенение воздушно-бензиновой смеси, и происходит это из-за загиба клапанов после встречи с поршнями. Решить эту проблему можно двумя путями: Полная замена двигателя на нормально функционирующий (разборка или новый) Капитальный ремонт в автосервисе и в том и в другом случае это достаточно дорогие процедуры.
Re: Сроки замены ремня ГРМ
В моем городском цикле, думаю 120ткм многовато, а 90 — самый вокурат, а годков как раз и выйдет около 5-6.
Renault Logan Prestige 1,6 8V 2013 г/в; ГБО Alpha; ЧИП Паулюс Е2_ГБО(шью сам), Свечи зажигания NGK LPG 1 (1496). Павел.
ddr512
Почетный форумчанин Сообщения: 974Зарегистрирован: 28 май 2013, 22:18Откуда: Самара
Re: Сроки замены ремня ГРМ
Думаю при езде по трассе 80-90% и оборотах 3-3.2 тыс в минуту менять ГРМ нормально будет на 80-90 тыс км пробега, но у меня это 8-9 лет — долговато! Ссыкотно немного По годам на 5-6 годах остановлюсь, менял на 5 годах на своём Рено Символе при 47 тыс км — сняли в отличном состоянии.
Логан 2014, k7m, Паулюс-чип, на ГБО с 1.5 тык. Узлук 5-30 sl, Лукойл Люкс 5-40 sn — по 150-200 моточасов.
lohtin
Сообщения: 11Зарегистрирован: 02 окт 2014, 09:13
Re: Сроки замены ремня ГРМ
Вы планируете эти замены? Если помпа и сальник не текут, то зачем их менять! Знаю, что многие помпу привентивно меняют, но я не стал менять. И далее не буду пока не потечёт.
Логан 1.4 Фаза1-2007, Дастер 1.5dCi Фаза2-2015
AEN Почетный форумчанин Сообщения: 1638Зарегистрирован: 22 фев 2008, 01:52Откуда: Ижевск
Re: Сроки замены ремня ГРМ
Во-первых, если бы то, что помпа потекла, можно было сразу увидеть, жить было бы намного проще. Во-вторых, попадание ОЖ на ремень ГРМ не есть гут и может обернуться неслабыми последствиями. В-третьих, если всё-таки как-то потёкшую помпу удастся обнаружить, вместе с ней придётся и ремни менять, сколько бы они ни прослужили. Вот и перестраховывается народ…
Олег М.
Почетный форумчанин Сообщения: 5768Зарегистрирован: 26 ноя 2008, 20:44Откуда: Омская область
Re: Сроки замены ремня ГРМ
maudussart
Сообщения: 20Зарегистрирован: 28 май 2015, 01:08Откуда: Санкт-Петербург
Re: Сроки замены ремня ГРМ
Думаю помпу стоит менять при 2ой замене ГРМ, если она на 1ой замене подтекать конечно не будет
Vadim1024
Сообщения: 50Зарегистрирован: 09 окт 2014, 11:22Откуда: Орел
Re: Сроки замены ремня ГРМ
Сцепление-то каким боком?
Олег М.
Почетный форумчанин Сообщения: 5768Зарегистрирован: 26 ноя 2008, 20:44Откуда: Омская область
Re: Сроки замены ремня ГРМ
Т.е. менять ремень и ролики через 30 тыс? А ТО проходить каждые 7,5 тыс?
АГА, получается. Но у меня наоборот, основной пробег в теплое время года, загород, в пробках не стою, да и по пыльным проселкам не езжу. И тем не менее!
maudussart
Сообщения: 20Зарегистрирован: 28 май 2015, 01:08Откуда: Санкт-Петербург
О газораспределительном механизме
Суть работы двигателя внутреннего сгорания заключается в том, что в определённый момент горючая смесь подаётся в камеру сгорания, сжимается, воспламеняется, поршень двигается вниз, поворачивая коленвал, при движении поршня вверх выводятся из камеры отработанные газы. Всеми этими процессами управляет газораспределительный механизм двигателя.
Он состоит из нескольких деталей, это:
- Один или два распредвала, которые расположены в ГБЦ.
- Впускные, выпускные клапаны. Они установлены в чугунные направляющие втулки, которые запрессованы в ГБЦ.
- Клапанные пружины, которые возвращают клапан в исходное положение.
- Каждый клапан приводится в движение распредвалом через шайбы, которые для установки теплового зазора подбираются индивидуально для каждого клапана. На современных моделях моторов устанавливают гидрокомпенсаторы, которые без вмешательства водителя самостоятельно устанавливают нужный зазор между клапаном и распредвалом.
- Привод механизма ГРМ. Распредвал получает вращение от коленвала через зубчатый ремень, натяжной, отводной ролики. Одновременно через ремень получает вращение насос в системе охлаждения двигателя.
Владельцам следует учитывать, что на моторах с 16 клапанами ремень нагружен больше, так как вращает деталей в два раза больше, чем на 8 клапанном движке. Использование в приводе ГРМ зубчатого ремня позволило уменьшить массу силового агрегата. Длина двигателя стала короче, что позволяет без особых проблем устанавливать двигатель поперечно в моторном отсеке. Шумность работающего мотора значительно меньше против работы силового агрегата с металлической цепью в приводе ГРМ. Затраты на техническое обслуживание привода ГРМ с ремнём стали меньше, работу выполнять стало проще. «Ходимость» ремня довольно высокая, но требуется неукоснительное выполнение рекомендаций производителей мотора.
Что может произойти, если не поменять ремень вовремя
Каждый водитель должен знать особенности эксплуатации силового агрегата своего транспортного средства. Это в полной мере касается привода ГРМ мотора.
Игнорирование требований по обслуживанию двигателя может привести к серьёзным поломкам мотора, это потребует дополнительных финансовых и материальных затрат по их устранению. Правильное обслуживание позволяет отработать положенный приводу ресурс без проблем. Степень повреждения деталей мотора из-за выхода из строя ремня зависит от типа мотора, прежде всего от конструкции головки блока цилиндров.
Для получения высоких показателей двигателя требуется улучшить наполняемость камеры сгорания рабочей смесью и своевременный отвод выхлопных газов. Для этого на каждый цилиндр устанавливают четыре клапана, по два на впускном и выпускном трактах (К4М). Работа мотора на высокооктановом топливе требует увеличения степени сжатия. Это достигается уменьшением объёма камеры сгорания. При повреждении зубчатого ремня клапана зависают в неподвижном положении, поршня продолжают движение в верхнюю мёртвую точку.
В таком случае происходит «встреча» поршней с клапанами, они получают изгиб, возможно получение повреждений поршней, шатунов. Ремонтники приводят много примеров, когда капитальному ремонту после такой «встречи» подвергали ГБЦ целиком. У моторов Рено Логан, у которых в головке восемь клапанов, такие повреждения также случаются. Это двигатели K7J, K7M.
Это интересно: Как отрегулировать фары на Шевроле Лачетти — седан, хетчбек
Регламент технического обслуживания Рено Логан
| Наименование операции | Пробег или продолжительность эксплуатации (что наступит раньше) | |||||||
|---|---|---|---|---|---|---|---|---|
| тыс. км | 15 | 30 | 45 | 60 | 75 | 90 | 105 | 120 |
| годы | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ДВИГАТЕЛЬ И ЕГО СИСТЕМЫ | ||||||||
| Замена масла и масляного фильтра | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния ремня привода ГРМ* | Да | Да | Да | Нет | Да | Да | Да | Нет |
| Замена ремня привода ГРМ | Нет | Нет | Нет | Да | Нет | Нет | Нет | Да |
| Проверка состояния ремня привода вспомогательных агрегатов | Да | Да | Да | Нет | Да | Да | Да | Нет |
| Замена ремня привода вспомогательных агрегатов | Нет | Нет | Нет | Да | Нет | Нет | Нет | Да |
| Замена сменного элемента воздушного фильтра | Да | Да | Да | Да | Да | Да | Да | Да |
| Замена свечей зажигания | Да | Да | Да | Да | Да | Да | Да | Да |
| Замена топливного фильтра | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Да |
| Замена охлаждающей жидкости* | Нет | Нет | Нет | Нет | Нет | Да | Нет | Нет |
| Диагностика системы управления двигателем | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка герметичности систем охлаждения, питания и выпуска отработавших газов, а также состояния шлангов, трубопроводов и их соединений | Да | Да | Да | Да | Да | Да | Да | Да |
| ТРАНСМИССИЯ | ||||||||
| Регулировка привода сцепления | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка уровня масла в коробке передач | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния защитных чехлов шарниров приводов передних колес | Да | Да | Да | Да | Да | Да | Да | Да |
| ХОДОВАЯ ЧАСТЬ | ||||||||
| Проверка состояния шин и давления в шинах | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния втулок и подушек стабилизатора поперечной устойчивости, сайлент-блоков рычагов подвесок | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния шаровых опор | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния передних и задних амортизаторов | Да | Да | Да | Да | Да | Да | Да | Да |
| РУЛЕВОЕ УПРАВЛЕНИЕ | ||||||||
| Проверка уровня жидкости в бачке гидроусилителя рулевого управления | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния чехлов рулевого механизма и наконечников рулевых тяг | Да | Да | Да | Да | Да | Да | Да | Да |
| ТОРМОЗНАЯ СИСТЕМА | ||||||||
| Проверка уровня тормозной жидкости в бачке, герметичности гидропривода, состояния шлангов и трубок | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния колодок и пыльников рабочих цилиндров тормозных механизмов задних колес | Нет | Нет | Нет | Да | Нет | Нет | Нет | Да |
| Замена тормозной жидкости* | Нет | Нет | Нет | Нет | Нет | Да | Нет | Нет |
| ЭЛЕКТРООБОРУДОВАНИЕ | ||||||||
| Проверка зарядки аккумуляторной батареи | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка ламп наружного и внутреннего освещения | Да | Да | Да | Да | Да | Да | Да | Да |
| КУЗОВ | ||||||||
| Проверка состояния ветрового стекла и зеркал заднего вида | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния щеток стеклоочистителя | Да | Да | Да | Да | Да | Да | Да | Да |
| СИСТЕМА ВЕНТИЛЯЦИИ, ОТОПЛЕНИЯ И КОНДИЦИОНИРОВАНИЯ | ||||||||
| Чистка системы кондиционирования | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка и пополнение хладагента** | Нет | Нет | Да | Нет | Нет | Да | Нет | Нет |
* Или через три года, в зависимости от того, что наступит раньше.
** Каждые три года.
При пробеге автомобиля больше 120 тыс. км операции регламента технического обслуживания следует проводить с периодичностью, указанной в таблице. В процессе эксплуатации автомобиля происходит
изменение его технического состояния вследствие изнашивания рабочих поверхностей деталей, нарушения регулировочных параметров, старения пластмассовых и резинотехнических изделий. Для поддержания
автомобиля в рабочем состоянии, возможно, потребуется выполнять некоторые из описанных операций более часто.
Если автомобиль эксплуатируется в условиях большой запыленности, низкой температуры окружающей среды, используется для транспортировки прицепа, частых поездок с небольшой скоростью или на
короткие расстояния, то обслуживание необходимо проводить чаще.
Сколько стоят ремни ГРМ?
Рекомендуется заменять детали комплектом с использованием оригинальных изделий. Аналоги, имеющие низкую цену, позволят сэкономить не более 1000-1200 рублей на комплекте. Но риск досрочного выхода узла из строя многократно увеличивается.
| Наименование детали и каталожный номер | Цена, руб |
| Ремень на 8-клапанный двигатель, 8200939081 | 800 |
| Ремень на 16-клапанный двигатель, 8201069699 | 1400 |
| Ролик натяжения на 8-клапанный мотор, 8200908180 | 2200 |
| Ролик натяжения на 16-клапанный мотор, 7700108117 | По отдельности не поставляется |
| Обводной ролик 16-клапанного двигателя, 7700107150 | Аналогично |
| Ремкомплект (ремень и ролики) на 8-клапанный мотор, 130С17480R | 3000 |
| Ремкомплект (ремень и ролики) на 16-клапанный мотор, 7701477014 | 4300 |
| Цены актуальны для трех регионов: Москва, Челябинск, Краснодар |
Установка ремня на 16-клапанном ДВС
Метки на новом ремне должны совпадать с рисками на шкивах.
Даже если ролик натяжения еще в рабочем состоянии, на время монтажа его все равно лучше снять – для получения большего пространства.
На место старого ремня монтируем новый, и в первую очередь устанавливаем его на распределительные валы, после чего натягиваем на водяной насос и паразитный ролик.
При монтаже ременной передачи важно следить за тем, чтобы не проворачивались шкивы. Даже небольшое отклонение в данном случае недопустимо.
Теперь установите ролик натяжения и подтяните с его помощью сам ремень ГРМ
Если ремень отклоняется больше, чем на 90 градусов, следует еще раз подтянуть его.
После установки ремня, его натяжения и проверки по меткам, можно собирать все в обратном порядке и устанавливать на место заглушки для распредвалов.
После сборки корпуса ГРМ, необходимо установить на место правую подушку ДВС, снять агрегат с домкрата, поставить защиту картера, вернуть на место ресивер, надеть пыльник и прикрутить колесо.
Посмотреть установку нового ремня ГРМ можно ниже.
Пошаговая инструкция по замене ремня ГРМ
Если всё подготовлено, пора приступать к процедуре. Как правило, она занимает около 2,5 часов. У новичков — чуть больше, у опытных водителей — чуть меньше.
Видео: Замена ремня ГРМ на Рено 1,4–1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро
Процедура происходит по следующему алгоритму:
Поддомкратить переднее правое колесо и снять его. Затем отщёлкнуть грязезащитный пластиковый кожух, под которым спрятан ремень привода генератора. Снять ремень.
Далее нужно открутить шкив коленвала, который держится болтом на 18. Если есть пневматический гайковёрт, процедура пройдёт без проблем. В противном случае нужно остановить маховик большой плоской отвёрткой, после чего открутить болт. Лучше привлечь к процессу помощника.
Необходимо демонтировать правую опору двигателя. Перед этим под мотором ставят надёжную подставку (лучше, если она будет из дерева, чтобы не повредить защиту картера). Опору упирают в разъём, открывающий доступ к сливной пробке.
Другой конец бруска упирается в пол
Убедившись, что двигатель надёжно укреплён, отщёлкивают трубку продувки абсорбера и провод, убирают их в сторону.
Затем нужно открутить 5 болтов на 16, соединяющих правую опору мотора, кузов и крышку привода ГРМ. После этого убирают опорный узел.
Чтобы при работе не сломать пластиковый наконечник, щуп вынимают. Отверстие нужно заглушить паклей либо пробкой. После этого приступают к демонтажу кожуха ремня ГРМ. Сначала снимают нижнюю часть, которая крепится 3-мя болтами. Головки могут быть на 8 или на 10 (зависит от года выпуска). Открученный кожух снимают через низ моторного отсека.
Легче показывать на снятом двигателе
Верхняя крышка железного кожуха удерживается 5 болтами — 4 на 13 и 1 на 10. Если машина выпущена до 2008 года, на ней будут стоять болты на 16. По задумке производителя нижние болты закреплены на герметике, потому что в этом месте проходят масляные каналы. Для выкручивания этих болтов придётся приложить дополнительные усилия. К тому же, при сборке агрегата их снова нужно «посадить» на герметик.
Когда болты откручены, можно устранить верхнюю крышку. Откроется доступ к ремню ГРМ.
Далее нужно распределить шкивы по меткам. Стрелку на шестерне распредвала наводят на значок DACIA (буква D), который отлит на клапанной крышке. Так просто шестерня не сдастся, поэтому нужно использовать болт, удерживающий шкив коленвала. На него надевают большую гайку и накручивают до упора, затем крутят по часовой стрелке, пока метки не соединятся. Чтобы ухватиться ключом было легче, под головку можно установить подставку.
Когда метки выставлены, необходимо демонтировать натяжной ролик. Для этого берут головку на 16, откручивают болт, снимают с оси ролик и ремень ГРМ.
Итак, старый ремень снят. Перед установкой нового необходимо почистить шестерни и все остальные детали, обычно спрятанные под кожухами. Их промывают и продувают потоком сжатого воздуха.
На очищенную ось устанавливают ролик и не до конца притягивают гайкой.
Установку нового ремня начинают с шестерёнки коленчатого вала. На ремне нарисованы указатели, которые помогут совместить нижнюю и верхнюю часть с метками на шестерёнке. Далее ремень натягивают на помпу, распредвал и ролик
Важно проследить, чтобы метка на ремне соединилась с указателем на распредвале. Чтобы не запутаться, надписи на ремне тщательно изучают: часть со стрелками и надписями о производителе — это верх ремня
Ближняя метка пойдёт на распредвал, дальняя — на коленвал.
Сразу после установки ремень будет провисать между шкивами. Слабину убирают, слегка провернув шестерню распредвала против направления вращения мотора.
Далее необходимо выполнить правильную натяжку ремня. Для этого используют специальный вилочный ключ (если оригинального нет, можно использовать ключ для моделей ВАЗ с передним приводом). Вилку вставляют в ролик, слегка отводят его вверх и прокручивают против часовой стрелки. Оптимальным считается натяжение, в котором ремень ГРМ отклоняется от первоначального состояния на 60 градусов. Как только подходящее натяжение найдено, ролик затягивают гайкой.
Затем нужно проверить работу. Болт крепления шкива коленвала прокручивают на 2 оборота и проверяют, совпадают ли метки и сохранилось ли натяжение ремня. Если что-то не так, гайку ролика ослабляют и ремень натягивают ещё раз.
Если всё в порядке, производят обратную сборку. Важно помнить о том, что два нижних болта верхней крышки привода ГРМ нужно закрепить герметиком, чтобы избежать подтекания масла из внутренних каналов.
