Не выключается вентилятор охлаждения Дэу Ланос
Многие автомобилисты сталкивались с тем, что вентилятор радиатора на Дэу Ланос переставал выключаться. Но, не все понимают, в чем именно заключается проблема. В этой статье рассмотрим, причины возникновения неисправности, а также методы решения.
Видеоматериал
Устройство вентилятора
Прежде чем перейти непосредственно к причинам и методам решения проблемы необходимо понимать конструктивные особенности узла. Иными словами говоря — как устроен вентилятор радиатора на автомобиле.
Устройство системы охлаждения.
Элементы системы охлаждения: 1 — электровентилятор; 2 — кожух электровентилятора; 3, 34 — гайки; 4, 7, 9, 10, 12, 13, 15, 17, 18, 20, 25, 27, 30, 32, 36, 38, 39, 41, 43, 45 — хомуты; 5, 28, 46, 47, 50 — болты; 6 — подводящий шланг подогрева дроссельного узла; 8 — тройник; 11 — подводящий шланг отопителя; 14 — перепускной шланг; 16 — отводящий шланг отопителя; 19 — отводящий шланг подогрева дроссельного узла; 21 — корпус термостата; 22 — уплотнительное кольцо крышки термостата; 23 — термостат; 24 — патрубок водяного насоса; 26 — отводящий шланг водяного насоса; 29 — соединительный патрубок; 31 — жидкостный шланг расширительного бачка; 33 — расширительный бачок; 35 — пробка расширительного бачка; 37 — пароотводный шланг расширительного бачка; 40 — подводящий шланг радиатора; 42 — радиатор; 44 — отводящий шланг радиатора; 48 — кронштейн крепления радиатора; 49 — верхняя подушка крепления радиатора; 51 — нижняя подушка крепления радиатора
Также стоит рассмотреть, электрическую схему вентилятора радиатора:
Электросхема вентилятора охлаждения.
Причины неисправности
Теперь, когда известно, как устроен радиатор вентилятора, можно перейти непосредственно к вопросу выявления причин выхода его со строя. Итак, рассмотрим, что же становится причиной не включения узла:
- Замыкание проводки.
- Реле.
- Датчик температуры.
- ЭБУ.
Методы устранения
После того, как автомобилист выявил все возможные причины, необходимо перейти непосредственно к методам устранения. Стоит предупредить, что данная неисправность связана, по большей части с электрическими схемами, где необходимы определенные знания, поэтому, если автомобилист не уверен в своих силах необходимо обратиться в автосервис. Итак, рассмотрим последовательность действий направленных на устранения проблемы.
Замыкание проводки
Зачастую, эффектом того, что вентилятор охлаждения не выключается становится сплавка проводов контактной группы. Проще говоря, просто замыкаются контакты вследствие того, что изоляция проводки оплавилась. Такой эффект можно было наблюдать на старых «Жигулях», когда заставляли принудительно крутить вентилятор.
Пробои в проводке или кустарный ремонт.
Способом решения становится замена части проводов, с чем может справиться даже начинающий автомобилист. Можно заменить жгут проводов полностью или просто поменять сгоревшую часть провода и за изолировать ее при помощи изоленты.
Еще одной проблемой, может стать выход со строя реле управления включением электровентилятора, а точнее его замыкание внутри себя. В таком случае, его необходимо демонтировать с монтажного блока и установить новое. Если неисправность пропала, то дело было именно в реле.
Датчик температуры
Выход со строя или неправильная работа датчика температуры охлаждающей жидкости становится причиной того, что вентилятор может не выключаться. Зависание датчика приводит к тому, что электровентилятор не срабатывает, а ЭБУ думает, что температура двигателя такая как на датчике.
Замыкание в датчиках.
Выходом с ситуации становиться — замена поврежденного элемента.
Не часто, но проблемой становится то, что ошибки электронного блока управления, особенно в части охлаждения, не выключается электровентилятор. Так, методом устранения проблемы становится сброс всех ошибок или полная прошивка ЭБУ. Этот процесс лучше всего доверить профессионалам и отправить автомобиль в автосервис.

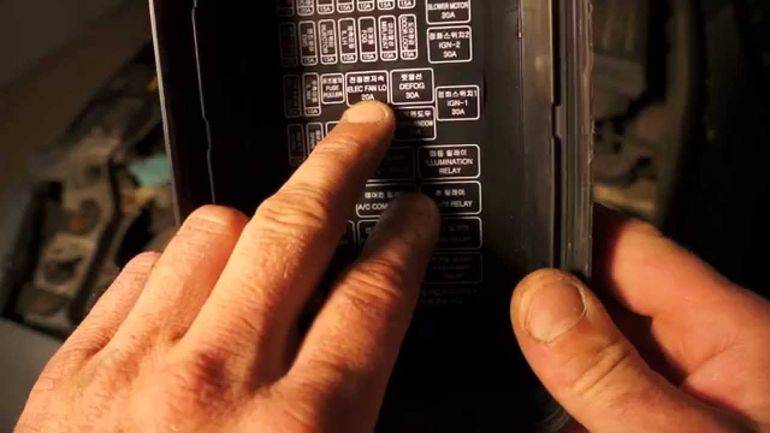

Причина — сгорел предохранитель.
Вентилятор радиатора Дэу Ланос служит для того, чтобы принудительно охлаждать двигатель и систему охлаждения, при недостаточном природном охлаждении. Особенно часто он выключается при сломанном датчике температуры. Выход его со строя может привести к неожиданным и последствиям, поэтому, необходимо, вовремя определить причину неисправности и устранить ее. Если автомобилисту это не под силу, то стоит обратиться в автосервис.
Основные признаки поломки датчика включения вентилятора Шевроле и ДЭУ Ланос
Надо отметить, что в отличие от датчика указания температуры, ДТОЖ является более важным, так как от него зависит правильная работа двигателя. В силу своих конструктивных особенностей, рассматриваемая деталь редко выходит из строя. Однако если это случается, то следует как можно быстро произвести его замену, иначе это станет причиной таких последствий:
- Ошибочное насыщение топливной смеси, что приводит к усиленному выбросу опасных газов в атмосферу и загрязнению свечей зажигания
- Плохой старт или остановка двигателя
- Перегрев мотора, так как ЭБУ не подаст сигнала на запуск вентилятора охлаждения Lanos
Как определить, что из строя вышел датчик включения вентилятора Ланос? ДТОЖ отвечает за включение одного или двух вентиляторов на Ланосе. Два вентилятора устанавливаются на Ланосах с кондиционером. Их включение происходит не только при достижении температуры ОЖ 95 градусов, но еще и при включении кондиционера в салоне. Определить неисправность датчика вентилятора Ланос можно по такому фактору, как отсутствие включения вентилятора охлаждения при увеличении температуры выше рабочего значения 95 градусов.
Это интересно! Предотвратить перегрев двигателя Ланос в таком случае можно путем включения кондиционера, в результате чего запустятся вентиляторы охлаждения.
Однако далеко не всегда причиной неработоспособности вентилятора охлаждения на Ланосе является ДТОЖ. Причиной может быть неисправность предохранителя, реле и даже выход из строя электродвигателя вентилятора
Чтобы удостовериться окончательно в том, что поломка скрывается именно в датчике вентилятора Ланос 1,5, следует уделить внимание ряду следующих признаков:
- Снижение оборотов двигателя при запуске «на холодную»
- Отсутствие холостого хода
- Продолжительное время прогрева двигателя
- Увеличение расхода топлива — один из ответов на вопрос о том, почему увеличивается потребление бензина на Ланосе
- Черный цвет дыма из выхлопной трубы
- Двигатель работает нестабильно на ХХ
Чтобы выявить точную неисправность при вышеперечисленных факторах, необходимо провести диагностику автомобиля. Если же имеется прямое подозрение на поломку датчика температуры ОЖ Ланос, то его следует заменить. Хотя цена на эту деталь невысокая (около 500 рублей), однако перед установкой нового элемента, можно произвести проверку на исправность.
Мотор Мастер Клуб
Автодиагностика для любителей и профессионалов
- Вход
- Регистрация
- Ссылки
Текущее время: 25.09.2021, 15:04
- Автор
- Сообщение
Сообщение Александр2 » 10.12.2014, 16:15
Сообщение жека_102 » 10.12.2014, 17:50
Сообщение Иоанн » 13.12.2014, 22:26
Сообщение жека_102 » 14.12.2014, 00:29
Сообщение Иоанн » 14.12.2014, 10:46
Сообщение жека_102 » 14.12.2014, 13:31
Сообщение lbarakin » 16.12.2014, 11:49
- ОБЪЯВЛЕНИЯ, ИНФОРМАЦИЯ
- ↳ ПРАВИЛА
- ↳ Объявления
- ↳ Статьи
- ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
- ↳ Установка и обновление ПО «Мотор-мастер»
- ↳ Motor-scan (сканер)
- ↳ Архив (вопросы по сканеру)
- ↳ Motor-Loader (загрузчик)
- ↳ DiSco, DiSco-Express, Мотор-Тестер, Тест-мастер
- ↳ История изменений
- ↳ Другие приборы и датчики
- ↳ Альфаметр ALC
- ↳ Архив (Вопросы производителю)
- МОТОР-МАСТЕР
- ↳ Disco (осциллограф, самописец и т.д.)
- ↳ Motor-Tester (системы зажигания)
- ↳ DiSco-Express (экспресс-диагностика)
- ↳ Тест-Мастер (тестирование датчиков и ИМ)
- ↳ Motor-Loader (загрузчик)
- ↳ Общие вопросы
- ↳ Чип-тюнинг ВАЗ, ГАЗ, УАЗ
- ↳ Чип-тюнинг иномарок
- ↳ Одометры (программатор одометров)
- ↳ Общие вопросы
- ↳ Демонтаж и разборка приборных панелей
- ↳ Помощь новичкам
- ДИАГНОСТИКА
- ↳ Диагностика ВАЗ, ГАЗ, УАЗ, ЗАЗ
- ↳ ВАЗ
- ↳ ГАЗ
- ↳ УАЗ
- ↳ ЗАЗ
- ↳ Диагностика иномарок
- ↳ Европа
- ↳ Япония
- ↳ Азия
- ↳ Америка
- ↳ Диагностика дизелей
- ↳ «Железные» вопросы
- ↳ Двигатели
- ↳ Системы питания (железо)
- ↳ Ходовая часть
- ↳ Трансмиссии
- ↳ Кузов
- ↳ Система выпуска отработавших газов
- ↳ Смазочные материалы
- ↳ Инструмент и расходные материалы
- ↳ Подбор запчастей и комплектующих
- ↳ Приспособления для диагностики
- ↳ Электрика и электроника
- ↳ Автоэлектрика
- ↳ Сигнализация и музыка
- ↳ Ремонт ЭБУ и других блоков
- ↳ Разное
- ↳ Раздел для начинающих и автовладельцев
- АВТОРСКИЕ МАТЕРИАЛЫ и ПРОГРАММЫ
- ↳ Информация о разделе
- ↳ Виджар
- ↳ kdv
- ↳ S.A.W.
- ↳ DataLook (программа для настройки прошивок)
- ↳ sts1968
- КОММЕРЧЕСКИЕ ПРОШИВКИ
- ↳ О магазине прошивок Motor-Master Chip
- ↳ Статьи и материалы для начинающих и не только.
- ↳ Чип-тюнинг
- ↳ Диагностика
- ↳ Приборы и приспособления
- ↳ Информационные материалы
- ↳ Представители «Мотор-Мастер»
- ↳ ВАЗ
- ↳ УАЗ
- ↳ КОРЕЯ
- ↳ Kefico 797
- ↳ Kefico M(G)798 Кia-Hyundai
- ↳ Bosch ME17911(12) Кia-Hyundai
- ↳ Bosch ME17921
- ↳ RENAULT
- ↳ EMS3132
- ↳ Valeo 40/42
- ↳ EMS3120
- ↳ EMS3125
- ↳ CHEVROLET
- ↳ Simtec 7.6
- ↳ Объявления
- ОБЩИЕ ВОПРОСЫ
- ↳ Общие вопросы
- ↳ Работа сайта
- ↳ Общение
- ↳ Барахолка
- ↳ Автосервисы (предложение услуг)
- ↳ Все о нашей работе
- ↳ Компьютеры, ноутбуки и т.д.
- Перенесенные темы
- Список форумов
- Удалить cookies
- Связаться с администрацией
Создано на основе phpBB Forum Software phpBB Limited
Какой принцип работы у датчика охлаждающей жидкости
Принцип функционирования рассматриваемого элемента аналогичен работе термистора. При смене температуры жидкости происходит колебание сопротивления электрическому току. Термистор изготавливается из сплава никеля и кобальта. Как только эти материалы нагреваются, происходит увеличение электронов, и снижается сопротивление.
Датчик подключается при помощи двух проводов. От сопротивления термистора, изменяется величина тока. От тока зависит напряжение, которым и руководствуется ЭБУ автомобиля. Величина подаваемого напряжения на датчик составляет 5В. Колебания напряжения фиксируются ЭБУ, на основании чего принимаются соответствующие команды по обогащению или обеднению смеси. Термисторы бывают двух типов, но чем они отличаются, и какие используются на Ланосах, выясним далее.
Датчик детонации
Если в двигателе автомобиля не гасить детонации, то срок его службы заметно сокращается. Детонация в двигателе возникает из-за некачественного топлива износа трущихся деталей и неправильного угла зажигания. Избавиться от детонаций в ЗАЗ Шанс помогает специальный датчик, который улавливает детонации в двигателе и посылает сигналы на ЭБУ, а тот корректирует топливную смесь в нужных пропорциях для снижения шумов в двигателе. Расположен данный датчик на блоке двигателя, где как раз лучше всего слышны детонации.
Признаки неисправности:
- Повышенный расход топлива;
- Нестабильная работа двигателя;
- Потеря мощности и динамики;
Блок управления двигателем
Данная деталь является одним из важнейших элементов в автомобиле. Именно в блоке происходят все процессы необходимые для работы двигателя. Он корректирует количество топлива, воздуха, определяет в какой именно цилиндр нужно подать искру, определяет скорость автомобиля и многое другое. Поломка ЭБУ встречается крайне редко, но все же бывает, причинами выхода из строя данной детали может послужить намокание, повышенное напряжение бортовой сети, вызванное КЗ или когда автомобиль «прикуривают».
Расположен ЭБУ под центральной консолью и крепиться к корпусу отопителя.
Признаки неисправности:
Признаков поломки у блока управления двигателем может быть множество, но чаще всего это полный отказ двигателя или вовсе автомобиля. При поломке ЭБУ не работает двигатель так и все функции автомобиля (стеклоподъемники, приборная панель и т.д.).
Помпа
Во многих случаях, причиной повышения температуры охлаждающей жидкости в радиаторе становится плохая работа водяного насоса. В таком случае, антифриз медленно проходит по системе и слишком сильно нагревается. Попадая в радиатор, он не успевает остыть до нормальной температуры, и идет по следующему кругу, нагреваясь еще сильнее. Если помпа худо-бедно работает, то выражается такая проблема, только постоянной работой вентилятора. Если помпа отказала полностью, то в считанные минуты машина «закипит». Это крайне опасное состояние, которое практически всегда оставляет после себя последствия в виде проблем с двигателем.
Обычно водяной насос не отказывает внезапно. Сначала он подает сигналы о своей неисправности. Первым тревожным сигналом является увеличение частоты срабатывания вентилятора радиатора. Основной причиной отказа является разрушение и заклинивание подшипника. Поэтому, проявлением поломки может являться вой из-под капота или стук, отчетливо слышный при работе на холостых оборотах. Часто стук помпы принимают за неисправность распредвала. Устраняется поломка путем замены помпы, в некоторых моделях предусмотрена возможность замены только передней части насоса вместе с подшипником.
Устройство вентилятора
Прежде чем перейти непосредственно к причинам и методам решения проблемы необходимо понимать конструктивные особенности узла. Иными словами говоря – как устроен вентилятор радиатора на автомобиле.
Устройство системы охлаждения.
Элементы системы охлаждения: 1 – электровентилятор; 2 – кожух электровентилятора; 3, 34 – гайки; 4, 7, 9, 10, 12, 13, 15, 17, 18, 20, 25, 27, 30, 32, 36, 38, 39, 41, 43, 45 – хомуты; 5, 28, 46, 47, 50 – болты; 6 – подводящий шланг подогрева дроссельного узла; 8 – тройник; 11 – подводящий шланг отопителя; 14 – перепускной шланг; 16 – отводящий шланг отопителя; 19 – отводящий шланг подогрева дроссельного узла; 21 – корпус термостата; 22 – уплотнительное кольцо крышки термостата; 23 – термостат; 24 – патрубок водяного насоса; 26 – отводящий шланг водяного насоса; 29 – соединительный патрубок; 31 – жидкостный шланг расширительного бачка; 33 – расширительный бачок; 35 – пробка расширительного бачка; 37 – пароотводный шланг расширительного бачка; 40 – подводящий шланг радиатора; 42 – радиатор; 44 – отводящий шланг радиатора; 48 – кронштейн крепления радиатора; 49 – верхняя подушка крепления радиатора; 51 – нижняя подушка крепления радиатора
Также стоит рассмотреть, электрическую схему вентилятора радиатора:
Электросхема вентилятора охлаждения.
Замена датчика охлаждающей жидкости Chevrolet Lanos пошаговое описание
Если есть подозрения, что датчик температуры охлаждающей жидкости Ланос 1,5 неисправен, то следует незамедлительно его заменить. Он не подлежит ремонту, и в случае неисправности, поможет только замена. Сегодня эти устройства выпускаются разными производителями, поэтому знать артикул вовсе не обязательно. Если желаете покупать запчасти на автомобиль строго по соответствию, то каталожный номер датчика температуры охлаждающей жидкости указан в прилагаемом мануале к автомобилю.
После покупки устройства можно приступать к замене. Длительность процесса не займет много времени. Для этого следует подготовить такие инструменты и материалы:
- Ключ рожковый или накидной на «19»
- Емкость для слива ОЖ. Сливать полностью антифриз из системы не понадобится, однако после вывинчивания датчика, из системы стечет около 0,5-1 литры хладагента
- Антифриз для доливания в систему до нужного уровня. Какой антифриз заливать, и можно ли смешивать их, подробно описано здесь
- Новая деталь с уплотнительной прокладкой на резьбе
Работы нужно проводить на остывшем двигателе в маслобензостойких перчатках, чтобы исключить возникновение ожогов. После подготовки необходимого инвентаря, можно приступать к замене датчика включения вентиляторов на Ланосе:
- Для начала нужно добраться до питающего провода устройства, и отсоединить фишку, нажав на фиксатор
- Открутить крышку расширительного бачка
- Накидным или рожковым ключом выкрутить датчик из посадочного места
- Вращать необходимо против часовой стрелки
- После вывинчивания устройства из посадочного отверстия потечет антифриз. Для этого под днищем следует расположить емкость для сбора. Чтобы антифриз не попал на электрические детали (в частности отсоединенный провод от датчика), следует закрыть их пленкой
- Демонтируется датчик, и дожидаемся, пока из отверстия перестанет течь жидкость
- Устанавливается новый датчик вентилятора на Ланос, после чего завинчивается ключом
На этом процедура обнаружения, проверки и замены ДТОЖ завершена. В завершении следует подключить фишку к новому элементу, и произвести доливку антифриза в расширительный бачок до максимального уровня
При подключении фишки важно не перепутать полярность. Для этого имеется специальная защелка, которая расположена только на одной стороне
На видео ниже подробно показан процесс замены вентиляторного датчика на Деу и Шевроле Ланос.
https://youtube.com/watch?v=BqYzq4YkoTM%3F
В качестве вывода надо сделать заключение о том, что рассматриваемая деталь не отвечает за показания на спидометре, как многие путают. После проведения замены устройства следует запустить двигатель, и проверить исправность и стабильность его функционирования. После запуска мотора может временно наблюдаться нестабильная его работа, что говорит об устранении ЭБУ ошибок, которые сохранились при неисправном датчике. Если нестабильная работа двигателя будет продолжаться, понадобится провести диагностику, однако это крайне редкие случаи.
Автомобиль: Шевроле Ланос. Спрашивает: Семён Гутин. Вопрос: перестал включаться вентилятор охлаждения, пару раз чуть не закипел?
Ребят помогите. Не могу понять как работает вентилятор охлаждения, вернее почему он так работает именно на Ланосе. Как-то через раз что ли. Уже нервный тик у меня оттого, что я смотрю на стрелку температуры, и бзик когда вижу пробку.
Итак, после того как я заметил странности я сменил охлаждающую жидкость, вида она была беспонтового. Промыл водой систему охлаждения, вымыл немного песка. Не особо изменилась ситуация, мне кажется глюк электрики, так как вентилятор при большой температуре может не включиться, может включиться чуть попозже. С чего начать?
Воздушные пробки
Не секрет, что причиной излишнего нагрева жидкости являются воздушные пробки. Появляются они вследствие ошибок при замене антифриза, а также из-за протечек в системе охлаждения. В итоге, жидкость прогревается неравномерно, что приводит к нестабильной работе вентилятора, с частыми включениями при поступлении в радиатор более горячей жидкости.
Перед устранением в обязательном порядке следует проверить систему на предмет утечек жидкости. Устранив их, переходят к выгону пробок. Для этого вам понадобится компрессор. Открутите от дросселя одну из трубок, подводящих к ней охлаждающую жидкость. Далее нужно подключить к горлышку расширительного бачка компрессор, и подать в него сжатый воздух. Обычно пары минут хватает, чтобы выгнать все имеющиеся пробки.
Статья по теме «Как удалить воздушную пробку из системы охлаждения».
Замыкание датчика
. Достаточно часто происходит замыкание датчика
В таком случае, вентилятор или молотит, не переставая, или включается значительно раньше срока. При таких подозрениях нужно обратить внимание на время включения вентилятора, и сравнить температуру включения со стандартной
Если температура окажется ниже, то нужно просто поменять датчик и все нормализуется.
Статья по теме «Как проверить датчик включения вентилятора».
Утепление на зиму
. Многие автолюбители ставят специальные утеплители на радиатор в зимнее время, это позволяет сократить время прогрева автомобиля, и экономить топливо. Но, во время оттепелей температура воздуха достаточно высокая. При наличии утеплителя мотор охлаждается недостаточно, что заставляет вентилятор работать более интенсивно. Для устранения причины просто снимите утепление с радиатора.
Подробней про это читайте в статье «Как утеплить радиатор автомобиля на зиму».
Заключение
. Система охлаждения машины всегда должна находиться в исправном состоянии
Поэтому, водителю необходимо внимательно следить за состоянием этой системы. Особенно важно правильно отыскать причину, почему постоянно работает или часто включается вентилятор охлаждения
Это конечно не фатальная проблема, но пренебрежение этим сигналом может привести к серьезным неисправностям двигателя.
Не включается вентилятор радиатора системы охлаждения
Опции темы
Версия для печати
Отображение
- Линейный вид
- Комбинированный вид
- Древовидный вид
Не включается вентилятор радиатора системы охлаждения
Не включается вентилятор радиатора системы охлаждения
Не включается вентилятор радиатора системы охлаждения
Не включается вентилятор радиатора системы охлаждения
Не включается вентилятор радиатора системы охлаждения
Не включается вентилятор радиатора системы охлаждения
Не включается вентилятор радиатора системы охлаждения
Не включается вентилятор радиатора системы охлаждения
Не включается вентилятор радиатора системы охлаждения
Не включается вентилятор радиатора системы охлаждения

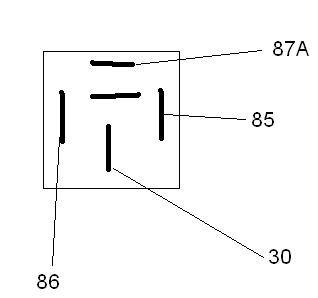

На вентилятор должны идти два провода. Вторая скорость это подключение вентилятора через резисторы.
Вынь оба реле (low и high). Проверь напругу (относительно массы) в гнезде 30 у обоих реле. Там всегда должно быть 12 в. Если нет смотри пред 14 и провода-клеммы к нему и от него. Если есть 12 в то замкни скрепкой контакты 30 и 87А, на одном гнезде и на другом поочереди. Вентилятор должен вращаться на большой или малой скорости соответственно. Если не работает, то замерь напругу на скрепке когда она вставлена в оба гнезда (30 и 87А), если она падает, значит большое падение где то на контактах. Опять смотри пред 14 и провода-клеммы. Если держится 12, то ищем проблему от реле до вентилятора- провода, разъемы, повреждения, окисления. (Х2 разъем у левой фары тоже участвует). Если так работает, то проверяем напругу на контакте 85 или 86, должно быть 12, НО ПРИ ВКЛЮЧЕННОМ зажигании., хотя бы у одного реле. Если нет, ищем аналогично проблему от 11 преда.
Если не помогло, будем дальше теребить цепь управления от ЭБУ, эмулировать сигнал с ЭБУ.
МОЖЕТ быть повернуто! НЕ Перепутай! Внимательнее!
Засор каналов системы охлаждения
Достаточно часто перегрев вызывают заторы в системе охлаждения. Эту проблему зачастую выявить довольно сложно. Поэтому, при первых признаках учащения включения вентилятора без особой на то причины, следует в первую очередь промыть систему. Во многих случаях этого оказывается достаточно. Также, на всякий случай, можно продуть радиатор.
Обычно чистку радиатора и каналов охлаждения производят совместно с заменой антифриза. Для промывки сливают охлаждающую жидкость. После чего заливают крепкий раствор лимонной кислоты или воду со специальными присадками. После дают машине полчаса поработать. Отработанное чистящее средство сливают, и заливают свежий антифриз. В большей части случаев подобная процедура помогает гарантированно устранить загрязнения в системе охлаждения.
Дополнительные рекомендации
При желании, можно установить дополнительную кнопку, которая будет принудительно запускать и отключать вентилятор.
Для того, чтобы это сделать, потребуется:
- приобрести кнопку (или тумблер) и смонтировать ее в любое удобное место (можно даже под капотом);
- произвести ответвление от провода, идущего с плюса АКБ к реле вентилятора, припаяв к нему еще один провод;
- подключить этот провод к первому контакту кнопки;
- соединить второй контакт кнопки с ножкой реле, от которой отходит «плюсовой» провод на вентилятор.
Благодаря такой несложной схеме, управлять работой вентилятора можно будет вручную.
