Почему не работает вентилятор охлаждения на Пежо 206: не включается

Рекомендованные сообщения

Руслан250489

Всем привет. Помогите не знаю что делать. Настали холода появилась проблема печка ели греет а температура показывает 90 градусов может даже показать 95 но при этом вентилятор не включается. Что делать я не знаю.

ea3

• 206 1,4i 75 АКПП, 307sw 2,0i, 308 1,6i АКПП, 206 1,4i 75лс АКПП
• Пользователи
• 1
• 18 публикаций
• Имя: Евгений
• Автомобиль: Peugeot 206 5d
• Подробнее: 1,4i, al4, 2001

Руслан250489

Попробую сам. У меня пыжик 206 1.4 бензин 99года. Печка ели ели греет хоть и температуру показывает 80градусов но когда начинаешь движения то тем. подымается до 95 град. Но при этом вентилятор не включается.

Sent from my MEIZU_M5 using Peugeot Fan Club Russia mobile app

ea3

• 206 1,4i 75 АКПП, 307sw 2,0i, 308 1,6i АКПП, 206 1,4i 75лс АКПП
• Пользователи
• 1
• 18 публикаций
• Имя: Евгений
• Автомобиль: Peugeot 206 5d
• Подробнее: 1,4i, al4, 2001

ea3

• 206 1,4i 75 АКПП, 307sw 2,0i, 308 1,6i АКПП, 206 1,4i 75лс АКПП
• Пользователи
• 1
• 18 публикаций
• Имя: Евгений
• Автомобиль: Peugeot 206 5d
• Подробнее: 1,4i, al4, 2001

Если с предохранителем все хорошо, сними фильтр салона (заодно излишки пыли из него выбить). Если и без фильтра тоже не крутит, добираться до самой печки: справа от педалей. Снять вентилятор, проверить его работоспособность, снять радиатор, промыть.

Sent from my Redmi 4X using Peugeot Fan Club Russia mobile app

Руслан250489

ea3

• 206 1,4i 75 АКПП, 307sw 2,0i, 308 1,6i АКПП, 206 1,4i 75лс АКПП
• Пользователи
• 1
• 18 публикаций
• Имя: Евгений
• Автомобиль: Peugeot 206 5d
• Подробнее: 1,4i, al4, 2001

Мартын

Так вентилятор печки работает или нет?Или вы про охлаждение мотора имели ввиду.Темп. срабатывания первой скорости вентиля охлаждения 98С,а второй порядка 105С

Руслан250489

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже.Если у вас есть аккаунт, войдите в него для написания от своего имени.

Вовремя утепляйтесь

Со временем обивка на дверях может трескаться, что приводит к утечке теплого воздуха. Если печка исправна, с помпой и головками цилиндров отлично, но в салоне холодно – проведите утепление. Таким образом микроклимат поездки восстановится в полном объёме.

Совет напоследок

Чтобы автомобиль Peugeot 206 прослужил вам дольше без потери надёжности, своевременно проходите межремонтные интервалы. Накануне смены сезонов обновите не только инструментарий, но и важные узлы контроля климата.

Оценка статьи:

Загрузка…

Как избежать неприятностей с печкой Peugeot 206 Ссылка на основную публикацию

Видео по проблеме неработающей печки автомобиля

Проголосуйте, понравилась ли вам статья?

(Проголосовало

2

, оценка:

5,00

из 5)

Загрузка…

Замена радиатора печки пежо

В общем, заменил я наконец-то печку и стало в машине тепло. Решил не промывать, а заменить, так как друг как-то промывал, а потом радиатор потек и антифриз залил проводку.Вот отличный пост с фотками, чтобы понять как снять и поставить радиатор.

Симптомы были такие: печка плохо греет, долго ждать тепла, тепло идет только на 1,2 и 3 скоростях вентилятора и на самой высокой температуре; на более высоких скоростях вентилятора идет прохладный воздух, чем больше скорость, тем прохладнее.

Теперь быстро нагревается, ставлю 23 градуса(выше уже жарко) и минимальные скорости обдува.

Печку купил Valeo(старая оказалась тоже Valeo), номер 812416, обошлась в 7600 рублей.

Самое сложное было снять пластмассовую панель, за которой находится печка. Тяжело найти болтик, который держит панель, и открутить его. Дальше все по инструкции из поста MorfVRN.

Для процедуры нужны две пятилитровые пустые чистые бутылки. Одна разрезанная для слива антифриза(вылилось примерно 2,5 литра), вторая для временного хранения этого антифриза, чтобы туда не попал мусор(из целой бутылки легче наливать). Слитый антифриз залил обратно, после установки печки. Воздух выходил еще несколько дней, долил 200 мл антифриза.

Замена обошлась в 1800 рублей. По времени заняло 1 час 45 минут.

Как признают владельцы Peugeot 206, печка является одним из слабых мест автомобиля. Впрочем, многие неисправности можно устранить самостоятельно, сэкономив при этом значительные суммы.

Как заменить реле вентилятора на Пежо

Если предохранитель цел, то двигаемся дальше, Зачастую в Пежо 206 окисляются два реле питания, которые находятся за переднем бампером и отвечают за малую и большую скорость вентилятора, за мою память я их переделал уже наверно раз 30 если не больше. Итак как же нам посмотреть их состоянии при необходимости отремонтировать.

На верхней, передней панели бампера присутствуют клопы которые надо отстегнуть и снять переднюю решетку радиатора, вот она на фото ниже

Справа и слева она тоже пристегнута клопами, их тоже необходимо отстегнуть, так же она закреплена в центре, болтом с торексом на 30.

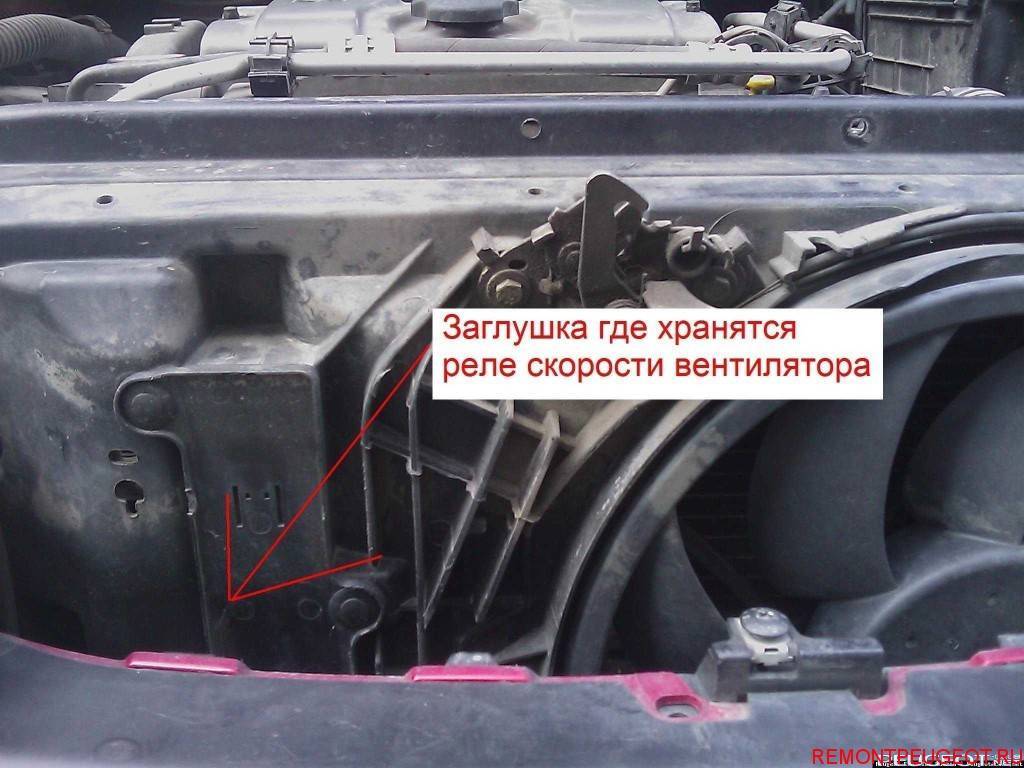

В общем ее необходимо снять, что бы у нас был доступ к блоку с двумя реле.

Если стоять впереди автомобиля лицом к нему, то по левую руку у нас будет вертикальная коробочка, она левее вентилятора охлаждения радиатора, крышка ее закреплена на 3 клопа которые мы тоже снимаем и открываем ее.

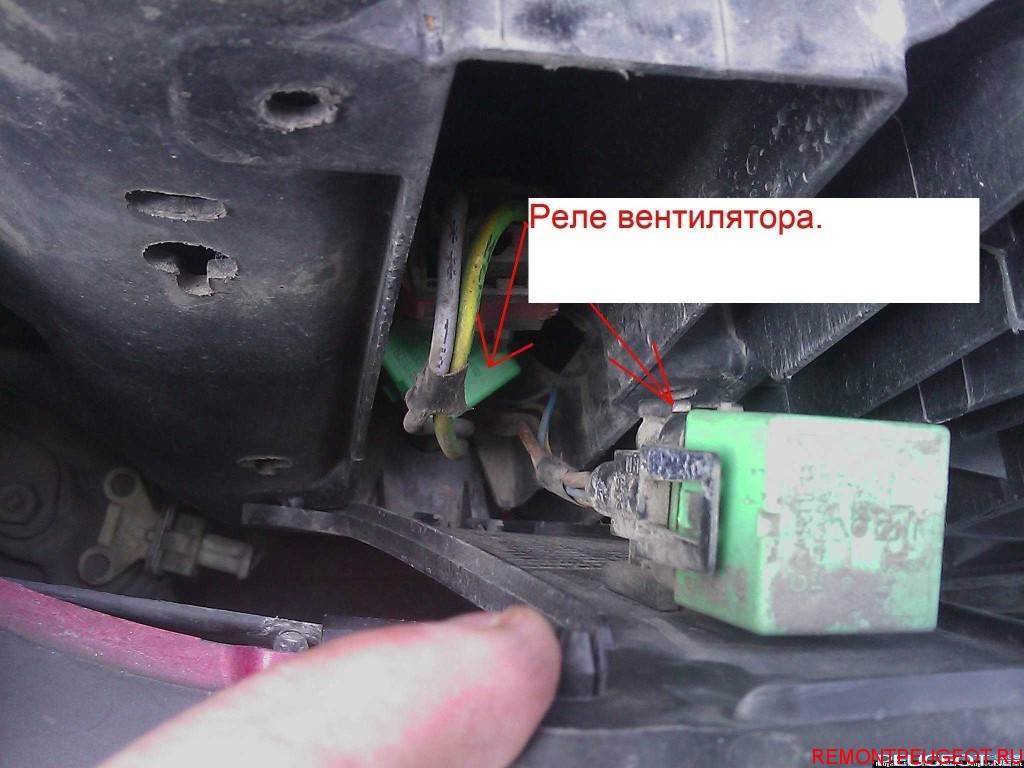

Как мы видим на фото на нижней колодке реле отгнил провод питания, отвечающий за высокую скорость вентилятора, верхнюю колодку и реле необходимо тоже заменить, так как окисление на ней тоже очень большое, она отвечает за малую скорость.

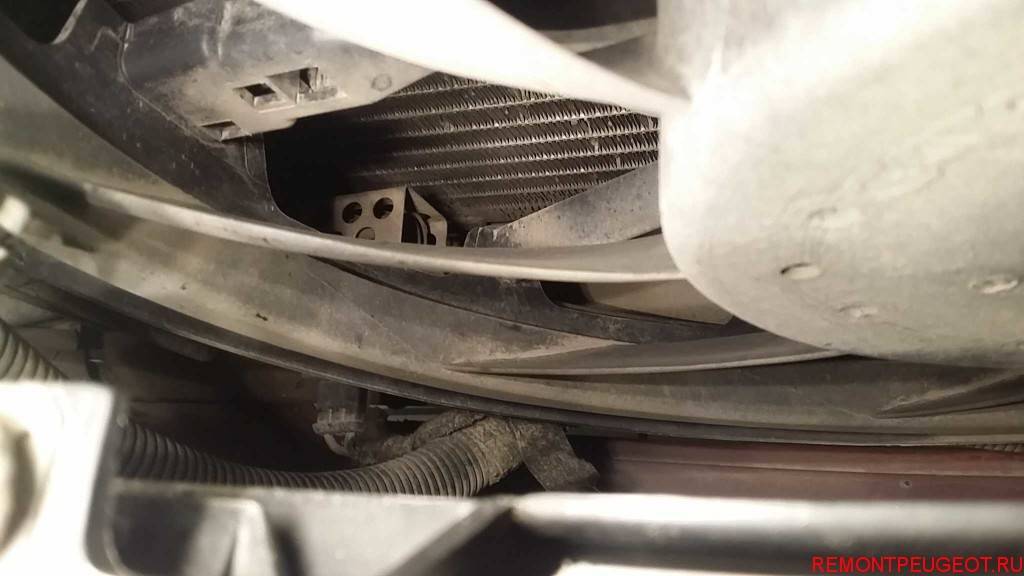

Так же чуть правее на фото виден разъем резистора малой скорости вентилятора, который тоже очень часто выходит из строя. Его тоже необходимо обязательно проверить.

Идем далее, если все проверки не принесли результатов, то переходим к тестированию самого вентилятора на Пежо 206, для этого нам понадобятся:

• Двойной провод
• Аккумулятор
• Снять разъем с вентилятора

Напрямую подключаем вентилятор к питанию 12 вольт (полярность не имеет значения, просто если он рабочий, то он будет крутится в ту или иную сторону)

Так же можно прозвонить тестером разъем, на целостность обмотки моторчика вентилятора.

Если же все проверки не принесли положительных результатов в поиске неисправности, остается последнее, вскрывать проводку и искать перебитый или сгнивший провод, что безусловно сложнее всего.

Признаки выхода из строя вентилятора системы охлаждения:

• На приборной панели стрелка температуры уходит в красную зону.
• Автомобиль хуже отзывается на педаль газа
• Из под капота идет пар
• Не работает кондиционер
• В салоне появляется запах антифриза

Проголосуйте, понравилась ли вам статья?

Поломки радиатора печки Peugeot 206

Самый очевидный признак того, что с радиатором что-то не так – «болото» с характерным запахом антифриза под ковриком водителя. Оно возникает из-за того, что антифриз просачивается в пространство между непосредственно радиатором и корпусом отопителя, а оттуда капает на пол.

Синие следы на обшивке свидетельствуют о протекании антифриза

Подтекание охлаждающей жидкости может быть связано с тем, что патрубки или сам радиатор заржавели. Установить это можно, внимательно осмотрев узлы отопителя.

Сомнений в неисправности радиатора не возникнет, если при включении печки из дефлекторов подует холодный воздух вместо тёплого. В данном случае может быть нарушена циркуляция охлаждающей жидкости, к чему приводит неработающий кран отопителя или «забитый» радиатор.

В вышеуказанных случаях радиатор отопителя автомобиля подлежит немедленной замене.

Что такое радиатор печки

Отопительная система — одна из важнейших в автомобиле. Она обеспечивает не только комфортные условия для водителей и пассажира, но отчасти и безопасность, поскольку препятствует запотеванию стёкол, а значит, улучшает видимость дороги. Кроме того, система отопления перераспределяет тепло, отводя его от работающего двигателя, что не даёт мотору перегреваться.

Какие функции выполняет радиатор печки

Сердце отопительной системы автомобиля — это радиатор. Основные функции радиатора — аккумуляция тепла и нагрев поступающего в салон воздуха.

Устройство радиатора печки

В большинстве автомобилей (в том числе и в «Пежо 206») установлены жидкостные радиаторы отопителя. Такой радиатор представляет собой небольшую «коробочку», соединённую с двигателем трубками, по которым циркулирует антифриз. Патрубков два — соответственно впускной и выпускной. Тепло распределяется по трубкам теплообменника, образующим решётку радиатора; в него же через так называемые соты поступает воздух снаружи. Проходя через трубки, воздух нагревается и уже тёплым попадает в салон.

Через впускной патрубок в радиатор поступает антифриз, от которого нагреваются трубки теплообменника, они, в свою очередь, передают тепло поступающему в автомобиль воздуху снаружи

Аналогичный принцип лежит в основе работы жидкостных электроподогреваемых и воздушных отопителей. Однако они, как правило, используются в качестве дополнительного источника отопления.

Где расположен радиатор печки в «Пежо 206»

Радиатор вместе с крепящимися к нему патрубками находится внутри корпуса отопителя, в котором фиксируется при помощи защёлок и винтов. В «Пежо 206» радиатор располагается внизу центральной консоли, справа от педалей. Однако чтобы добраться до него, нужно снять панель, расположенную под рулём, а также боковую стенку центральной консоли.

Искать радиатор отопителя «Пежо 206» следует в районе педального узла

Куда обращаться для заказа ремонта печки Пежо 206

Если вы видите, что печка не нагревает воздух и он подается в салон холодным, заметили признаки течи в виде пятна на полу в салоне, отмечаете, что патрубки износились и требуют замены, приезжайте в автоцентр «Бастион». У нас работают квалифицированные специалисты, которые отлично разбираются в автомобилях Пежо 206 и других моделей, с легкостью выполнят ремонт для восстановления исправного состояния вашего транспортного средства. Чтобы понимать, почему следует обратиться именно в наш автосервис, а не в другую мастерскую, рассмотрите главные преимущества такого решения:

• мы специализируемся на ремонте автомобилей Пежо, поэтому хорошо знаем все их технические особенности, с легкостью выполняем ремонт любого уровня сложности;
• наши мастера проводят профессиональную частичную или полную диагностику авто (зависимо от ваших пожеланий), поэтому быстро выявляют причины неисправностей;
• мы помогаем выбрать качественные оригинальные комплектующие, которые идеально подходят для автомобиля. Это гарантирует исправную и долговечную работу его систем;
• ремонт будет выполнен в сжатые сроки, благодаря чему вам не придется долгое время оставаться без транспортного средства;
• вы получите гарантии качества на результат, не выявите никаких погрешностей в работе;
• мы устанавливаем на услуги лояльные цены, чтобы восстановительные работы не оказались слишком накладными для вас;
• кроме замены радиатора и патрубков мы предоставляем еще широкий спектр услуг по ремонту, поэтому успешно поможем вам решить любые технические проблемы, если они есть.

Ситуации, когда в процессе ремонта по неосторожности мастеров появляются дополнительные поломки, спровоцированные механическими повреждениями отдельных комплектующих, полностью исключены. Наши специалисты работают быстро, ответственно и аккуратно, используют профессиональный инструмент

Цену ремонта вы узнаете после осмотра автомобиля представителями автосервиса. Если вас интересует ориентировочная стоимость отдельных работ, позвоните нам, и мы озвучим прайс в телефонном режиме. Также вы сможете узнать организационные моменты, касающиеся ремонта печки на Пежо 206, уточнить сроки его выполнения, получить другую интересующую информацию.

Мы всегда рады клиентам, и гарантируем качественное, профессиональное, недорогое обслуживание.

Почему же не работает печка?

Радиатор забит отложениями

Печка может плохо греть по нескольким причинам. Если радиатор охлаждения забит накипью и силикатами, то летом вы наверняка заметите перегрев двигателя. Состояние радиатора отопителя, скорее всего, такое же и возможно необходимо заменить радиатор печки. Не стоит тянуть с устранением этой неприятности. Нужно срочно промыть двигатель и залить свежий антифриз. В любом магазине запчастей широкий выбор промывочных средств. Старый тосол сливают. Наливают воду с промывочным средством. Заводят двигатель, прогревают и дают ему поработать. Сколько именно написано на упаковке средства. Затем промывочное средство сливают и промывают систему охлаждения чистой водой несколько раз. Когда будет сливаться чистая вода, без черноты и мусора, можно заливать антифриз.

У многих автомобилей радиатор печки включён параллельно остальной системе охлаждения. Есть малый и большой круг системы охлаждения, а есть круг через радиатор печки. Это наследие тех времён, когда работа печки регулировалась краником отопителя. Несмотря на то, что у Калины печка регулируется заслонками, и кран отсутствует, трубопроводы подключены именно так. Поэтому, если промывать систему охлаждения на холостом ходу, то чистым будет только основной радиатор охлаждения.

У Калины 2 и многих иномарок радиатор печки включён в основной круг циркуляции. Поток через него есть всегда. Но и в этом случае, стоит покрутить двигатель на повышенных оборотах. Для увеличения скорости потока и качества промывки.

Радиатор

Здесь вариантов три – неправильное смешивание или использование не того типа охлаждающей жидкости, физический износ и засоренность. Первая и третья причины взаимосвязаны, так как состав у разных типов охлаждающей жидкости разный и в процессе смешивания они могут вызывать отложения. Не исключено и низкое качество или контрафактность охлаждающей жидкости. На Peugeot 206 применяется охладитель типа G12+ или G12++ красного цвета. Рекомендованный объём одной заливки 7-8 литров. Как временное решение можно смешивать указанную жидкость с жёлтым G13, но ни в коем случае не допускается заливать в бак радиатора зелёный цвет класса G11 и уж тем более синий тосол. Если вы заметили быстрое исчезновение из него охладителя, то скорее всего речь идет о разгерметизации. Мириться с этим нельзя, нужно срочно рулить на СТО менять радиатор. Не стоит даже пытаться ремонтировать радиатор, это еще больше усугубит проблему.

Пежо 206 при какой температуре включается вентилятор охлаждения двигателя

dimon-vilno » Ср мар 21, 2007 5:13 pm

Всем привет! Пежо 206 1,4 л 2003г непонятки с охлаждением двигателя. Авто нагревается до 97 град,включается вентилятор и загорается STOP,лампа перегрева,стрелка прыгает на красный сектор и сразу опускается на 94-95 град.STOP гаснет и всё повторяется снова .Авто с простым кондеем,и в ACTUAL DATA есть параметр «FAN TRIGGERING» На подходе к 94-95 град этот параметр начинает возрастать,но вентилятор не работает. 22% этого триггера соответствуют 97 град и при сраб вентилятора триггеринг возрастает до 100%.Датчик поменян,но ничего не изменилось. Вопрос: Как вся эта байда должна работать? Может есть где инфа поэтоиу вопросу?

biyuv » Ср мар 21, 2007 6:13 pm

Peugeot605 » Ср мар 21, 2007 7:16 pm

Думаю надо определиться где корень проблемы? Отсутствие циркуляции — причина в термостате. Или вентилятор с проводкой? Может временно обдувать снаружи для выяснения.

Вова » Чт мар 22, 2007 1:21 am

dimon-vilno » Чт мар 22, 2007 11:47 pm

Ну что же. Вова попал в точку. Реле сгнило,но только второй скорости. а при возниковении глюка,вентилятор включается на первой скорости,т.е. напруга идёт через шунт. провел эксперимент,а как вообще реагируеи щиток на датчик? При отключении датчика температуры стрелка сначала падает вниз,а потом залезает на «перегрев» и загорается «СТОП».Предположил проблему с минусом,т.е плохой контакт с массой.Ведь бросок ПОКАЗАНИЙ температуры,но не температуры.совпадает с вкл вентилятора. Нифига. принудительно запускаю реле 2-ой ступени и указатель температуры не дрыгается. Резюме: Скорее глючит щиток,но подкинуть другой не прокатывает. думаю,что столкнусь пропиской иммо. Блин.

А вопрос циркуляции тосола или воздуха в системе можно снимать..там всё идеально!

Пежо 206 замена радиатора печки

Замена радиатора печки Пежо 206 Кривой Рог Подробнее

Антифриз в салоне замена трубок с резинками Пежо 206 Подробнее

Пежо 206 течёт радиатор Подробнее

Замена моторчика печки Пежо 206 Подробнее

Пежо 307 устраняем течь антифриза в салоне Подробнее

ПЕЖО ПЕЧКА. Подробнее

Пежо 206, печка отопления Подробнее

HOW TO: Heater Matrix Change | Peugeot 206 Подробнее

Противный болт печки под торпедой Подробнее

Пежо 408 как поменять радиатор печки. Как проверить радиатор печки на засоренность Peugeot 408. Подробнее

Peugeot 206 разбор передней понесли торпеды Подробнее

ПЕЧКА ПЕЖО 308. ПРОМЫВКА РАДИАТОРА ПЕЧКИ БЕЗ СНЯТИЯ. Подробнее

ПРОМЫВКА радиатора ПЕЧКИ лимонной кислотой БЕЗ СНЯТИЯ — ОЧЕНЬ ПРОСТО И ЛЕГКО! Подробнее

Peugeot boxer 1999 год.Простой способ замены радиатора отопителя Подробнее

Peugeot 308 замена радиатора отопителя салона Подробнее

PEUGEOT 605. Замена радиатора печки, уплотнительных колец. Выявление течи антифриза в салон. Подробнее

Пежо-307 — замена радиатора печки Подробнее

Газы в системе охлаждения на примере пежо 206 1,4 бензин Подробнее

Разбор панели кондиционера Пежо 206 Подробнее

Почему не включается вентилятор охлаждения на Пежо 206

Таковых может быть несколько.

Перегорел предохранитель

Предохранитель на 50А. Но бывают настоящие, а бывают вымышленные амперы!

Этот элемент отвечает за работу вентилятора. Не составит большого труда его отыскать.

1. Находится он, требующий замены, под капотом в моторном отсеке.

   Блок предохранителей отмечен стрелочкой.

2. С левой стороны по ходу движения, ближе к водителю, можно увидеть блок предохранителей, в котором под номером 1 находится 50-ти амперный предохранитель.

   Предохранитель отмечен стрелочкой.

Если проблема после замены не решится, идём дальше.

Окислились контакты реле питания

Реле включения вентилятора охлаждения радиатора.

Реле находится сразу за передним бампером. Их в наличии есть два штуки. Отвечают данные электрические приспособления за скорость вращения вентилятора, регулируя малые и высокие обороты.

1. Чтобы проверить состояние и выявить неисправность, нужно снять радиаторную решётку.
2. С правой стороны от радиатора по ходу движения машины есть вертикальная коробка, где и находятся наши реле.

Есть ещё второе реле, оно чаще всего окисляется.

Замена, очистка проводов от окисления обычно решают проблему. Вентилятор должен заработать.

Повреждён сам вентилятор

В последнюю очередь необходимо проверить работу самого вентилятора охлаждения. Необходимо принудительно его включить от аккумулятора.

Нужно снять механизм с креплений, протестировать его с помощью аккумуляторной батареи и набора проводов.

Просто вращение будет происходить против либо за часовой стрелкой при подключении питания к контактам. Можно воспользоваться тестером для проверки целостности обмотки. Когда проводка и обмотка будут восстановлены, ситуация решится.

Вышел из строя датчик температуры

Расположение термостата на Пежо 206.

Проблема как раз в том, что при плохом соединении проводов он не передаёт электрические сигналы вентилятору. Вследствие чего двигатель сильно перегревается.

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

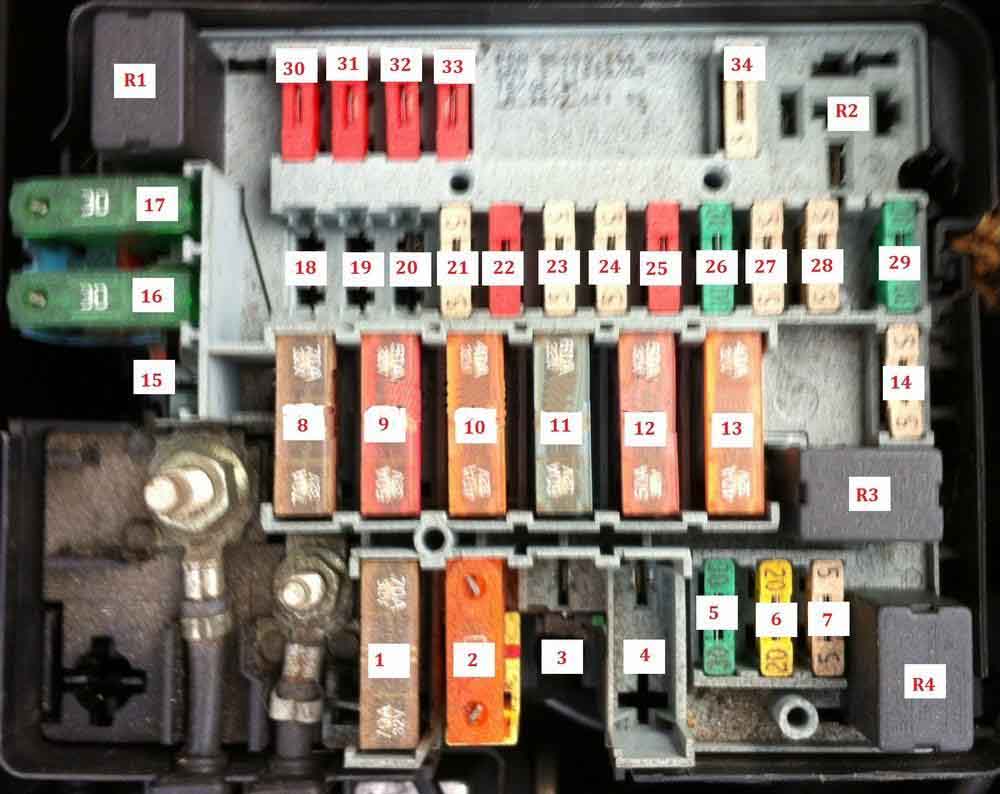

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства
