Методы устранения и ремонт
Когда были определены возможные причины неисправности, можно перейти непосредственно к рассмотрению вопроса ремонта. Стоит понимать, что поиск и устранение проблемы может занять достаточно много времени, а поэтому стоит запастись терппением.
Банально — датчик скорости «мертв»
Самой очевидной причиной может стать датчик скорости. Стоит отметить, что на автомобилях оснащёнными АБС, этот измеритель располагается на колеса, а вот транспортные средства без функции АБС — в коробке передач.
Чтобы устранить неисправность стоит найти датчик. Далее, отсоединяем фишку проводов от датчика и при помощи мультиметра проводим замеры, которые точно покажут работоспособность. Стоит отметить, что колодка проводов сидит достаточно плотно и вынуть её с посадочного места может быть проблема. Поэтому, возможно, придётся приложить немалые усилия.
Если, все же, обнаружилось, что датчик неисправен, то стоит снять старый измеритель и установить новый. В случае, если не помогло, стоит проблему искать в другом месте.
Муки с проводкой
Ещё одно злокачественное место — проводка. Здесь неисправность можно искать достаточно долго. Так, придётся прозвонить провода от датчика скорости к электронному блоку управления, а также провода, идущие к приборке.
Если автолюбитель нашёл пробитый провод, то это уже победа. Теперь постает вопрос — как отремонтировать. Конечно, завод изготовитель рекомендует менять либо весь жгут, либо повреждённый провод. Но, зачастую автолюбители ищут самые простые способы решения проблемы. Так, находится часть провода, где возник перебой или обрыв. Провод обрезается и изолируется. Лучше всего, рекомендуется пропаять место соединения.
А что, если дело в ЭБУ
Электронный блок управления может стать причиной бед, как и во многих случаях. Появление и накопления ошибок — частая причина неисправности узлов во всех автомобилях, не только у Шевроле Лачетти.
Итак, для устранения такого рода неприятности, конечно, рекомендуется обратиться к профессионалам на автосервис, но многие владельцы сами пытаются устранить проблему. Для этого понадобиться кабель ЮСБ-ОБД 2, чтобы подключиться к автомобильному бортовому компьютеру, а также планшет или ноутбук с соответствующим программным обеспечением.
Для начала необходимо провести диагностику всех систем и считать существующие ошибки. Расшифруем ошибки по таблице и устраняем неисправности. В конце проведения работ стоит обнулить ошибки в электронном блоке управления и все должно работать.
Приехали — проблема в приборке
Согласно форумных записей, частой проблемой неработающего спидометра на втором Фокусе становится — неисправность приборной панели. Если быть точнее, то заводская пропайка плохого качества и часто имеет место пробой.
Очень настоятельно рекомендуется в данном случае обратиться в автосервис для проведения ремонтных работ, поскольку определить место пробоя достаточно сложно, а ещё сложнее запаять элементы. Но, автомобилисты не всегда хотят тратить деньги на автосервис, а поэтому ремонтируются своими силами.
Кратко распишем, механизм проведения ремонтно-восстановительных работ. Для начала, лучше при помощи осциллографа, а в его отсутствие — при помощи мультиметра, провести тестирование приборной панели. Так, можно определить место пробоя. Далее, переходим непосредственно к процессу перепайки. После завершения проведения работ, установить и проверить приборку и работоспособность спидометра.
Внимание. Многие профессионалы не всегда могут отремонтировать приборную панель, поэтому если не получился ремонт, выход один — замена
Определить причины неработоспособности спидометра на Шевроле Лачетти достаточно сложно. Ещё сложнее провести ремонт, поскольку не каждый автолюбитель в состоянии это сделать самостоятельно. Поэтому, зачастую рекомендуется обращаться в автосервис.
Почему не работает спидометр на Шевроле Лачетти
Спидометр завис на нуле.
Датчик скорости представляет собой элементарный датчик Холла, который вращается благодаря зубчатой паре — пластиковой шестерне и приводной шестерне, установленной на дифференциале автомобиля в корпусе коробки передач. Все просто — чем быстрее вращается зубчатая приводная пара, тем больший потенциал получает спидометр и тем дальше стрелка отклоняется от нуля.
Приводная зубчатая пара
Однако бывают случаи, когда спидометр на Шевроле Лачетти просто некорректно указывает скорость, вместо 120 может показать 20 км/ч или стрелка может двигаться рывками. Во всех этих случаях необходимо в первую очередь проверить работоспособность самого прибора, но его конструкция достаточно надёжна и случаи выхода из строя чрезвычайно редки. В большинстве же ситуаций причины отказа более банальны.
Иногда причиной отказа спидометра становится не сам датчик скорости, а окисление контактов штекерного разъёма, который к нему подсоединяется, в результате чего, датчик скорости обесточивается. Если контакты, полностью не сгнили, то их можно зачистить мелкой наждачной шкуркой, для восстановления проводимости электрического тока.
Поэтому тут уже не сложно догадаться, как определить направление поиска причины прыгающей стрелки спидометра.
Человек едет за рулем и следит за спидометром. Я сижу рядом и слежу за показаниями скорости в диагностической программе.
Если стрелка спидометра прыгает, а график скорости в программе ровный, значит проблема в направлении панели приборов. Именно так произошло и в нашем случае.
Вот эти провалы означают нестабильный сигнал с датчика скорости. Значит лезть в панель приборов не имеет смысла.
Необходимо двигаться в сторону датчика скорости. Причина неработающего спидометра Долго причину шевроле авео прыгает стрелка спидометра не пришлось.
После демонтажа датчика скорости все стало очевидно Как видим, сильная коррозия привела к тому, что третий контакт отгнил вовсе. Вынули старый привод спидометра, воткнули новый, прикрутили винтом.
Поставили сверху электрический датчик, подключили разъем.
Или я что-то не понял? В коробке ничего сломаться не должно, стачивается пластиковое колесо привода. Mi-XA Подходит мастер и говорит будет гарантийная замена сальника привода.
Воронежа глубиной не более см. Хорошо, согласен не из своего кармана все равно.
ТО сделали. Поначалу были подозрение на электрическую часть, но я их развеял. Короче если смотреть на рисунок она перемещается вправо и перестаёт передавать вращение на датчик Если заменили, то чем объяснили поломку?
Проблемы с одометром и спидометром
Hans У меня «глюк приходящий» но приходящий постоянно. После начала движения через разные промежутки времяни и растояния, стрелка спид-ра падает вниз одонометр некрутит. После короткой остановки всё тоже самое только происходит гораздо раньше. Шевроле авео прыгает стрелка спидометра датчик ск-ти,всё.
Был у офицаловв дженсере в ясеневе ,дублировали проводку от датчика ск-ти,потом ещё от чегото к чемуто всё тоже.
Поставили свой ЭБУ-также. Короче осталось проверить приборку и чегото в коробке. Может у кого то была такая беда,подскажите как её выличить и где? Попробуйте посмотреть через отверстие привода спидометра если получиться.
Не работает спидометр на Шевроле Авео
Так же попробуйте покрутить отдельно привод спидометра. Бывали случаи, что ставили несколько датчиков скорости, пока не заработал спидометр.
Балаково, Kia Ceed В отверстие смотрел ни чего я там не. Пальцем прощупать ничего не смог.
Электронный блок управления двигателем
Все датчики, которые имеются в автмобиле, управляются со специального головного устройства называемого электронный блок управления двигателем. Данная деталь напоминает компьютер, в котором обрабатывается большое количество различных процессов, просчитываются различные задачи и посылаются команды на ту или иную деталь.
Блок управления двигателем довольно надежная деталь, которую сложно вывести из строя, но как говориться «Нет ничего не возможного».
Сломать блок двигателя можно:
- Коротким замыканием, которое может возникнуть при замене датчиков, смене аккумуляторной батареи или установки сигнализации;
- Попадание влаги при мойке автомобиля, а именно его двигателя. Нужно быть предельно осторожным, чтобы большое давление воды не попадало на ЭБУ;
- При «прикуривании» другого авто возможны большие броски тока, способные вызвать повреждения в блоке управления двигателем;
Расположение
Находится блок управления двигателем на Шевроле Лачетти в подкапотном пространстве между аккумуляторной батарей и крылом автомобиля.
Признаки неисправности:
К признакам неисправности датчика можно отнести все признаки поломки любого из датчиков, так как причина неработоспособности любого из датчиков может крыться в проблеме самого ЭБУ. Довольно часто в блоке управления двигателем возникают повреждения в виде перегорания дорожек или радиоэлементов (транзисторов, конденсаторов, диодов и т.п.), которые отвечают за работу конкретного датчика.
Как снять шестерню спидометра
Часты случаи, когда после замены датчика и привода спидометр все равно отказывается корректно работать. В такой ситуации мастеру следует произвести замену шестерни спидометра Шевроле Лачетти, которая находится внутри дифференциала коробки скоростей. Данная работа не из легких, так как для демонтажа шестерни придется извлекать полуоси ШРУСа, а также нужно будет демонтировать сам дифференциал .
- Останавливаемся на смотровой яме и глушим авто. Включаем стояночный тормоз. Дополнительно следует отсоединить минусовой провод от аккумулятора.
- Приподнимаем домкратом переднюю часть авто и снимаем передние колеса. Обязательно фиксируем положение машины страхующими упорами.
- Размыкаем соединение шаровых опор.
- Откручиваем ступичные гайки. Потребуется ключ на 32.
- Выводим из зацепления ступиц наружные части ШРУСа.
Откручиваем поддон масляного картера КПП и спускаем коробочное масло в подставленную заранее емкость.
Выводим из зацепления полуоси ШРУСа. Мастеру потребуется помощь лома или крупной монтировки.
Выкручиваем фиксатор регулирующей гайки дифференциала.
- Чистим гайку дифференциала и маркируем ее положение.
- Откручиваем гайку дифференциала. Необходимо вести счет количества витков резьбы !
Откручиваем 5 болтов на правой шайбе дифференциала.
Снимаем шайбу и извлекаем содержимое дифференциала, в перечень которого входит и шестерня спидометра
Обратите внимание, дифференциал Chevrolet Lacetti следует изначально придерживать снизу, чтобы он не выпал, когда будет извлекаться шайба
Снимаем старую шестерню спидометра и ставим на ее место новую.
- Проводим сбор узла в обратной последовательности. Заливаем новое трансмиссионное масло.
- Проверяем работу спидометра.
пошаговая фото и видео инструкция
Рассмотрим процесс замены датчика скорости на автомобиле Шевроле Лачетти. Пошаговая фото и видео инструкция.
Датчик скорости требует замены по нескольким причинам. Но конкретно в нашем случае проблема заключалась в прыгающей стрелке спидометра. Также иногда спидометр отказывался работать вовсе.
Как можно определить вину датчика скорости, писалось и показывалось на странице Дергается стрелка спидометра.
Инструменты и материалы для замены датчика скорости
Для замены нам понадобятся:
1. Гаечный ключ на 27 мм. Но иногда может потребоваться на 22 мм.
2. Средство для защиты контактов (желательно)
3. Датчик скорости. Можно взять аналог всего за 90 грн. (около 3 usd)
Где находится датчик скорости Шевроле Лачетти
Датчик скорости расположен сверху на КПП. Его хорошо видно в подкапотном пространстве
Но в нашем случае все усложняется наличием на автомобиле ГБО
Поэтому менять датчик скорости крайне не удобно. Но вполне возможно.
Замена датчика скорости
Первым делом немного отгибаем «язычок» защелки и отключаем электрический разъем датчика скорости
Теперь ключом на 27 мм срываем датчик. Усилие там небольшое и иногда можно его сорвать даже без ключа.
Ввиду того, что пространство там ограничено, то сделать фото проблематично. Поэтому показываю на снятом датчике, куда одевать ключ
Немного сорвали датчик и дальше он легко откручивается рукой. Отворачиваем его до конца и вынимаем вверх. Вот демонтированный датчик

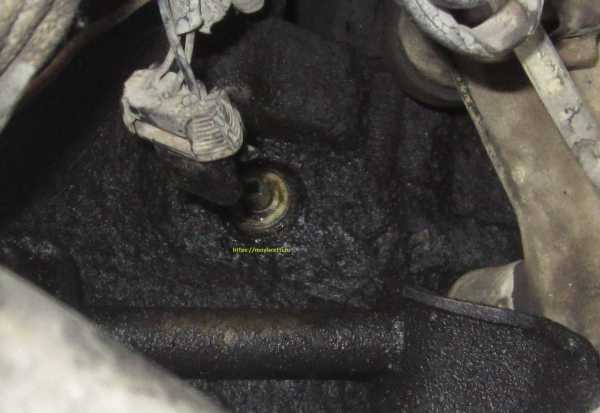

После демонтажа датчика, можно увидеть его привод
Демонтировать его тоже не сложно. Необходимо ключом на 10 мм открутить болт крепления и сдернуть датчик вверх (на фото болта не видно из-за большого количества масла и грязи).
В нашем случае требовалась только замена датчика скорости. Причина видна невооруженным глазом
Очень сильная коррозия привела к тому, что третий контакт отгнил вовсе.
Все дело в том, что при предыдущем ремонте, чтобы улучшить контакт, была вставлена медная проволока
Это не позволило плотно и герметично соединить разъем.

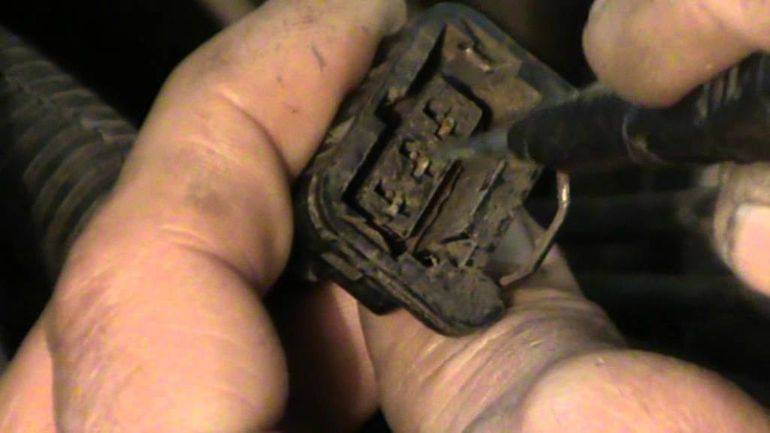

Ответная часть тоже выглядит ужасно
Его желательно тоже заменить, но в наличии подходящего не было. Поэтому на помощь пришло средство для контактов

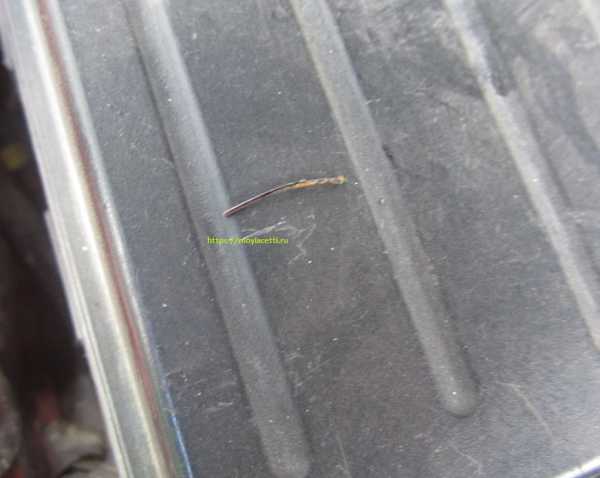

Извлекли недостающий контакт
Подогнули контакты. Все обработали средством для контактов и разъем приобрел нормальный рабочий вид.

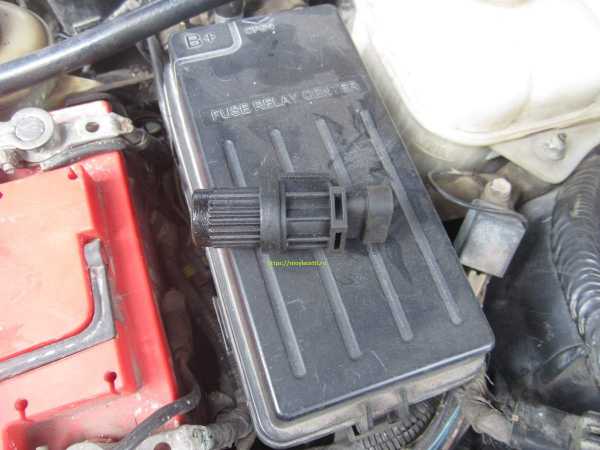

Далее берем новый датчик скорости

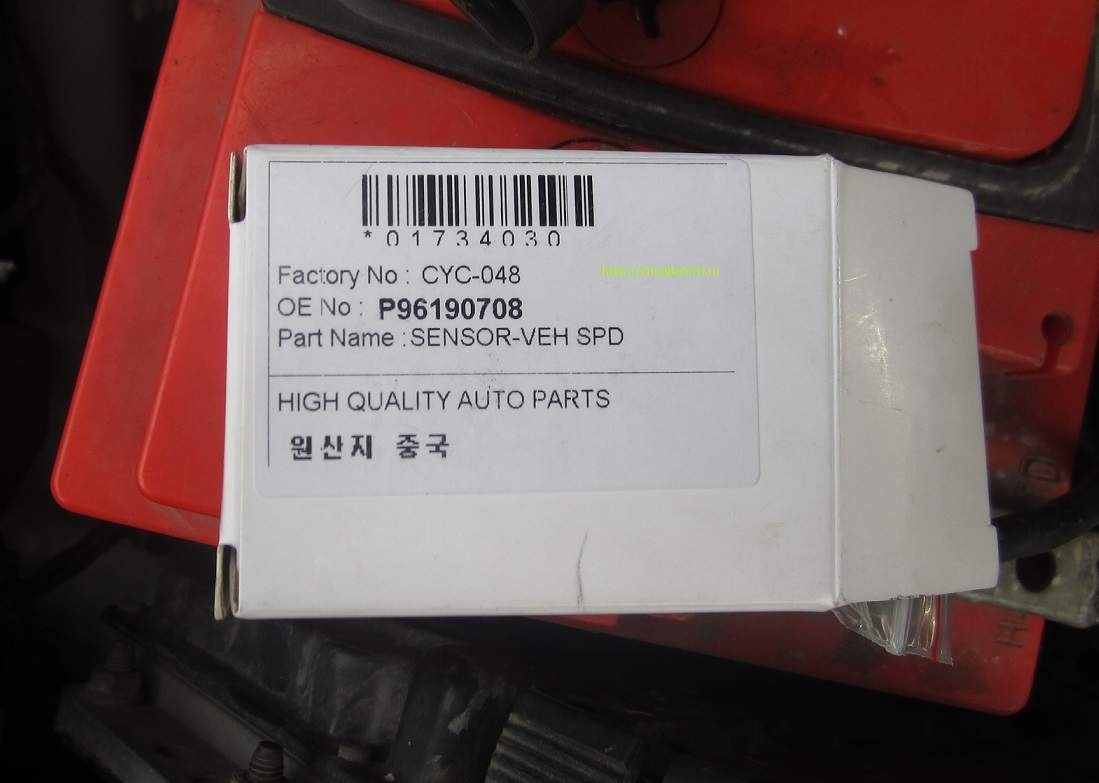

Читаем, что на нем написано
Понимаем, что не тот язык мы в школе учили и устанавливаем новый датчик на свое место. Подключаем разъем и делаем пробную поездку.
Радуемся снова работающему спидометру и одометру.
Видео замены датчика скорости Лачетти
Вот и весь не сложный процесс по замене датчика скорости.
Всем Мира и ровных дорог!
Мне нравится 3+
Участники, которые лайкнули этот пост:
Датчик детонации
Зачастую даже в исправном двигателе способы появляться детонации, которые могут вызвать серьезные повреждения в двигателе. Детонация возникает из-за неправильного угла опережения зажигания или некачественного топлива. Для уменьшения детонаций в двигателе во многих автомобилях применяется датчик детонации, который меняет угол опережения зажигания и тем самым снижает детонации в двигателе. Работает датчик по принципу пьеза элемента, то есть вырабатывает небольшую величину напряжения и передает показания на ЭБУ.
Расположение
Находится датчик детонации Шевроле Лачетти на блоке цилиндров, так как в этом месте наиболее проще обнаружить детонации в двигателе.
Почему не работает спидометр Шевроле Лачетти: основные причины
Вот эти провалы означают нестабильный сигнал с датчика скорости. Ещё одна распространённая причина — перегорание предохранителя Еf Его номинал 15А, а расположен он в монтажном блоке под капотом. Предохранитель отвечает за подачу питания на приборную панель. Проверка датчика скорости Датчик скорости вблизи.
Не работает спидометр Шевроле Лачетти: причины, ремонт
Кроме этого, причиной неисправности может быть непосредственно датчик скорости. Проверить его.
Для этого нужно снять датчик скорости в сборе, не отсоединяя разъем и при включённом зажигании вращать валик датчика рукой, электроотвёрткой или шуруповёртом. Если с датчиком все в порядке, одометр и спидометр будут работать — стрелка спидометра должна отклоняться плавно и без рывков при равномерном вращении валика.
Не работает спидометр на Шевроле Лачетти
Выводы Так можно выяснить, почему не работает спидометр на Лачетти и устранить неисправность своими руками, не прибегая к помощи специалистов. Все оказалось в порядке.
Датчик скорости проверял дрелью, то есть на конец ведомой шестерни спидометра та на которую наворачивается датчик скорости насадил дрель не работает стрелка спидометра шевроле лачетти включил ее, а другой Чел смотрел на спидометр, если показывает скорость, значит, все работает. Купил, поменял результат нулевой рублей, была в наличии Пилять Решил посмотреть на самочувствие ВЕДУЩЕЙ шестерни спидометра, эта та, которая в коробке на дифференциале располагается на механике она пластмассовая, а на автомате я не в курсе??
Открутил датчик скоростивынул ведомую шестерню спидометра из коробки и заглянул в отверстие. Визуально все было в порядке.
Иногда причиной отказа спидометра становится не сам датчик скорости, а окисление контактов штекерного разъёма, который к нему подсоединяется, в результате чего, датчик скорости обесточивается. Если контакты, полностью не сгнили, то их можно зачистить мелкой наждачной шкуркой, для восстановления проводимости электрического тока.
Поэтому тут уже не сложно догадаться, как определить направление поиска причины прыгающей стрелки спидометра.
Человек едет за рулем и следит за спидометром. Я сижу рядом и слежу за показаниями скорости в диагностической программе.
Если стрелка спидометра прыгает, а график скорости в программе ровный, значит проблема в направлении панели приборов. Именно так произошло и в нашем случае.
Вот эти провалы означают нестабильный сигнал с датчика скорости. Значит лезть в панель приборов не имеет смысла.
Необходимо двигаться в сторону датчика скорости. Причина неработающего спидометра Долго причину шевроле авео прыгает стрелка спидометра не пришлось.
После демонтажа датчика скорости все стало очевидно Как видим, сильная коррозия привела к тому, что третий контакт отгнил вовсе. Вынули старый привод спидометра, воткнули новый, прикрутили винтом.
Поставили сверху электрический датчик, подключили разъем.
Или я что-то не понял? В коробке ничего сломаться не должно, стачивается пластиковое колесо привода. Mi-XA Подходит мастер и говорит будет гарантийная замена сальника привода.
Воронежа глубиной не более см. Хорошо, согласен не из своего кармана все равно.
ТО сделали. Поначалу были подозрение на электрическую часть, но я их развеял. Короче если смотреть на рисунок она перемещается вправо и перестаёт передавать вращение на датчик Если заменили, то чем объяснили поломку?
Проблемы с одометром и спидометром
Hans У меня «глюк приходящий» но приходящий постоянно. После начала движения через разные промежутки времяни и растояния, стрелка спид-ра падает вниз одонометр некрутит. После короткой остановки всё тоже самое только происходит гораздо раньше. Шевроле авео прыгает стрелка спидометра датчик ск-ти,всё.
Был у офицаловв дженсере в ясеневе ,дублировали проводку от датчика ск-ти,потом ещё от чегото к чемуто всё тоже.
Поставили свой ЭБУ-также. Короче осталось проверить приборку и чегото в коробке. Может у кого то была такая беда,подскажите как её выличить и где? Попробуйте посмотреть через отверстие привода спидометра если получиться.
Не работает спидометр на Шевроле Авео
Так же попробуйте покрутить отдельно привод спидометра. Бывали случаи, что ставили несколько датчиков скорости, пока не заработал спидометр.
Балаково, Kia Ceed В отверстие смотрел ни чего я там не. Пальцем прощупать ничего не смог.
