Проверка зарядки АКБ
Обычно такой вопрос возникает у автовладельцев при появлении значка “аккумулятора” на приборной панели. Нередки случаи, когда данная лампа загорается при перезаряде батареи (и такое бывает). Если лампа загорается в половину накала, значит идёт слабая зарядка. У некоторых этот индикатор может и не сработать на отсутствие зарядки, вводя Вас в заблуждение. Когда лампа загорается в связке с другими индикаторами, это вовсе не сигнализирует об отсутствии зарядки.
Как видите по индикатору определить причину неисправности сложно, все зависит от конкретной марки автомобиля и проблемы. Самый верный способ проверить – открыть капот и проверить зарядку.
Индикатор зарядки
Первое что надо сделать в случае отсутствия зарядки – убедиться в том что она действительно отсутствует. У “здорового” автомобиля напряжение бортовой сети колеблется от 13,5 В до 15 В. Если батарея еще не села совсем и Ваш автомобиль еще заводиться, то проще всего проверить зарядку с помощью Автосканера ELM327 (в статье подробно описан этот прибор), который покажет Вам реальную картину напряжения бортовой сети. Если такового под рукой нет, тогда Вам в помощь мультиметр (поставьте его в режим постоянного напряжения до 20В). Если любой из приборов показал меньше 12 В при запущенном ДВС автомобиля, то причина ясна – нет заряда АКБ.
Проверка напряжения бортовой сети с помощью мультиметра
Если под рукой нет никакого тестера, тогда придется идти в ближайший автомагазин или прикупить дешевый индикатор на aliexpress, стоимость его порядка 200 рублей:
дешевый индикатор с aliexpress
Если и такого индикатора не удалось достать, тогда есть ещё пару способов проверить зарядку. 1) Запустите двигать, включите фары, затем на полную мощность включите мотор отопителя салона (печку). Если генератор не даёт заряд то свет фар потускнеет как только вы включите печку. Можно проводить тест в обратном порядке, то есть включить вначале печку, а затем фары. В данном случае обороты моторчика печки заметно просядут. При этом тест проводите не на холостых оборотах двигателя, держите обороты около 2-3х тыс. об. в минуту.
2) Есть еще один способ как проверить идет ли зарядка АКБ – при запущенном двигателе снять минусовую клемму с АКБ. Если зарядка с генератора не поступает, то Ваш автомобиль моментально заглохнет. Многие скажут что этот способ самый эффективный и проверенный, но я не могу его “рекламировать”, так как бывали случаи, что после такого безобидного теста приходилось уже точно нести генератор в ремонт. Проверять автомобиль таким способом или нет – решать Вам.
Такие способы диагностики конечно не дадут таких точных результатов как мультиметр, но в экстремальных ситуация выбор не всегда есть.
Порядок диагностики системы зарядки аккумулятора в различных ситуациях свечения лампочки
p, blockquote 27,0,0,0,0 —>
1. Не светится вообще, ни при каких условиях
Наиболее вероятным является выход из строя самой лампы.
p, blockquote 28,0,0,0,0 —>
Доступ к ней можно осуществить, только демонтировав приборную панель. Во многих случаях это непростая задача, поэтому начинать контроль лучше с проверки напряжения зарядки при заведенном двигателе. Если оно находится в пределах от 13, до 14,5 Вольт, значит система зарядки в норме.
p, blockquote 29,0,0,0,0 —>
Следует проверить предохранители, обслуживающие приборную панель. Можно отключить-подключить разъем приборной панели. Иногда можно, не снимая приборную панель, нащупать гнездо лампочки генератора сзади панели и, вращая на четверть оборота против часовой стрелки, снять лампу. После этого ее необходимо прозвонить и, в случае неисправности, заменить.
p, blockquote 30,0,0,0,0 —>
Отсутствие свечения лампочки может быть следствием обрыва проводки, идущей к генератору. Толстый провод (плюсовой зарядный) оборваться не может, но в некоторых моделях автомобилей он имеет плавкую вставку, конструктивно закрепленную на проводе таким образом, что ее можно не заметить.
p, blockquote 31,0,0,0,0 —>
Следует проверить наличие напряжения аккумулятора на контакте толстого провода генератора. Тонкий проводник, идущий на генератор, часто бывает неисправен.
p, blockquote 32,0,0,0,0 —>
2. Лампочка зарядки аккумулятора не горит, но зарядка есть
Возможные неисправности – обрыв нити накала лампочки или неисправность контактов приборной панели. Многие автолюбители, зная, что аккумулятор заряжается, пренебрегают этой неисправностью, и продолжают эксплуатировать автомобиль. До поры, до времени.
p, blockquote 34,0,0,0,0 —>
Свечение лампочки зарядки аккумулятора может отсутствовать при плохой «массе». Если автомобиль заводится от аккумулятора нормально, возможно, нарушен контакт между кузовом автомобиля и минусовой клеммой АКБ, кузовом автомобиля и двигателем. Это довольно частая неисправность, даже для автомобилей с небольшим пробегом.
p, blockquote 36,0,0,0,0 —> adsp-pro-2 —>
3. Мигает во время движения
Моргание лампочки – свидетельство «провалов» напряжения генератора. Лучше, конечно, в таком случае продиагностировать напряжение бортовой сети в динамическом режиме.
p, blockquote 37,0,0,0,0 —>
Это позволяет сделать даже простейший OBD-сканер
После подключения к автомобилю сканера, следует в движении обратить внимание на колебания напряжения бортовой сети, меняя ритм движения, включая-выключая различные электроприборы
p, blockquote 38,0,0,0,0 —>
Возможные причины такой неисправности – замыкания электропроводки, пробуксовывание шкива генератора
Особое внимание следует уделить проблеме, если моргание сопровождается наличием посторонних запахов в салоне горючего происхождения. Замыкание электропроводки – главный враг автолюбителя (после ДТП и гаишников ???? )
p, blockquote 39,0,0,0,0 —>
4. Работает в штатном режиме, но зарядка отсутствует
В этом случае следует обратить внимание на качество клемм, надежность «массы» в соединениях минусовая клемма АКБ – кузов автомобиля, кузов автомобиля – двигатель. В отдельных случаях система электроники может сбоить и не видеть отсутствие зарядки
p, blockquote 40,0,0,0,0 —>
Каждый автолюбитель, начиная движение, должен в обязательном порядке проверить показания приборов контроля, в том числе и индикатора заряда АКБ.
p, blockquote 41,0,0,0,0 —>
Чем можно обработать двери автомобиля от замерзания в холодное время года.
Видео — в чем может быть проблема, если горит лампочка зарядки аккумулятора, но зарядка есть:
p, blockquote 43,0,0,0,0 —> p, blockquote 44,0,0,0,1 —>
Что делать, если аккумулятор «кипит»
Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка в зеленом секторе, но стоит «газануть»- уходит вправо до упора. Это показывает, что регулятор напряжения (шоколадка) вышел из строя. Если такое произошло, ехать дальше- себе дороже! Может перегореть все электрооборудование автомобиля, да и аккумулятору достанется, электролит будет «кипеть», пластины могут покоробиться. Чтобы добрать до места ремонта, можно на время отключить генератор сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно проехать довольно долго, только не забудьте отключить лишние электроприборы- вентилятор печки, обогрев заднего стекла, магнитолу и т.д. Фары или ходовые огни придется оставить.
Напряжение слишком высокое (перезаряд)
В этой статье описан простой способ определения неисправности генератора, регулятора напряжения и соединений между ними. О том как все это ремонтировать в следующей статье.
У меня ВАЗ 2107 инжектор стрелка вольтметра уходит в лево на красное при этом зарядка в норме и на холостом и под нагрузкой
Сергей! Такое мне встречалось, там вообще «врали» все стрелочные приборы. Заменили приборную панель в сборе. Причина ради интереса была найдена- пробитые диоды.
Ваз 2107 инжектор, генератор выдавал 12,5В, лампа при включении зажигания лампа горит, вольтметр в белой зоне, при заведенных лампа тухнет, вольтметр остается в белой, поменял таблетку и диодный мост, выдал 13,2 В, спустя сутки вновь 12,5
К сожалению, качество запчастей сегодня- просто ужасное. Скорее всего снова вышел из строя диодный мост. Иногда, по словам знакомых из автосервиса, перебирают по несколько штук, пока не «приживется». Или можно попробовать купить б/у генератор на авторазборе.
Самостоятельная диагностика систем зарядки аккумулятора
Набор необходимых инструментов из следующего списка:
- мультиметр;
- контрольная лампочка 12 В;
- пассатижи;
- отвёртки крестообразная и плоскошлицевая;
- нож;
- наждачная бумага.
Инструмент для диагностики систем заряда АКБ своими руками
Порядок действий при моргающей, не выключающейся, тухнущей лампочке заряда
Современные автомобили имеют сложную электронную систему управления работой двигателя, которая не терпит дилетантского подхода. Категорически не разрешается проверять исправную работу генератора снятием одной из клемм аккумулятора. Из-за резкого скачка напряжения в бортовой цепи из строя могут выйти многие элементы системы управления зарядкой аккумулятора и работой двигателя. Самый надёжный, безопасный, результативный способ проверки зарядки аккумулятора — использование специального измерительного прибора — мультиметра.
Контрольный замер мультиметром
Хотя этот прибор может измерять много параметров электрического тока, в этом случае нас интересует только одна характеристика — напряжение. Зная её величину, можно сделать заключение о техническом состоянии и работоспособности генератора.
Для измерения напряжение с помощью мультиметра, необходимо включить его в режим измерения постоянного напряжения
- Сначала нужно проверить напряжение с помощью мультиметра на клеммах аккумулятора при заглушённом двигателе. Сравнив показания прибора с данными, можно судить о степени разряженности батареи.
- Затем включается ближний свет у фар и печка обогрева на минимальных оборотах. Снова меряется напряжение на клеммах. Оно уменьшится, но не должно быть меньше 13,5 В. Если значение напряжения меньше этой величины — нужно выяснить причину ненормальной работы генератора.
Если с электрооборудованием машины все нормально, то через 5–10 минут электроника скинет напряжение до обычного: 13,5–14,0 В
- Проверить состояние и натяжение ремня генератора.
- Снять реле-регулятор с источника переменного тока и проверить состояние щёток. Если их длина меньше 5 мм, они подлежат замене.
- Внимательно осмотреть все контакты и при необходимости зачистить их наждачной бумагой.
- С помощью сигнальной лампочки прозвонить все цепи, которые подходят на клеммы контрольной лампочки зарядки АКБ.
- Потом следует завести двигатель и проверить наличие зарядки, которую выдаёт генератор. Замеры также ведутся на клеммах аккумулятора при работе двигателя на холостых оборотах. Значения напряжения должны быть равными 13,7–14,3 В.
Таблица: зависимость степени разряженности от напряжения на клеммах АКБ
Напряжение на клеммахаккумуляторной батареивольт | 11,95 | 12,05 | 12,21 | 12,37 | 12,57 | 12,7 |
Степень разряженностибатареи в процентах | 90 | 70 | 50 | 30 | 10 |
Неисправности генератора
Если утечки тока нет, и поездки довольно длительные, значит аккумулятор недозаряжается
Важно знать какую зарядку должен давать исправный генератор. При заведенном двигателе, нужно проверить напряжение на клеммах аккумулятора
Без включения дополнительных электроприборов, вольтметр должен показывать значения в 13.5 — 14 вольт, именно такой заряд должен выдавать исправный генератор. Если на вольтметре низкое напряжение (меньше 13 вольт), то следует приступить к выявлению причин, почему система не выдает полную зарядку.
Схема зарядки аккумулятора от генератора проста, зачастую он напрямую подключён к главному выходу генератора, посредством толстого кабеля, а иногда даже двух.
При наличии должных знаний, выявить неисправности генератора несложно, для этого потребуется минимум инструментов. Проверку лучше проводить всё по тому же принципу исключения возможных причин от простых и дешевых к сложным и дорогим.
Натяжка ремня
Если приводной ремень порвался или растянулся со временем, генератор будет «пробуксовывать» под нагрузкой. О необходимости подтяжки свидетельствует свист, исчезающий при прогазовке.
Решение — натянуть ремень, в зависимости от конструкции крепления генератора эта процедура может отличаться. Есть три вида натяжителя: пружинный самозатягивающийся, с червячным натяжителем, натяжка при помощи рычага. Без должной натяжки ремня всё чаще будет повторяться ситуация, когда автомобиль работает но не заряжает аккумулятор.
Подшипники
Ротор генератора крутится на подшипниках. Если они заклинили или рассыпались, генератор работать не будет. При замене или натяжке ремня стоит раскрутить и пошатать шкив, люфтов, заеданий и посторонних стуков или гула быть не должно.
Для замены подшипников генератор придется полностью разобрать, потребуется слесарный инструмент, тиски и сьемники.
Если подшипник рассыпался, якорь задевает за обмотки статора, и получается короткое замыкание. Как правило, такой генератор подлежит замене.
Проверка возбуждения
В большинстве автомобилей для начала выработки электрического тока к генератору приходит отдельный провод под напряжением.
Причины
Существует множество причин, когда при включении зажигания не горит аккумулятор, но следует выделить несколько основных. Каждому автовладельцу необходимо научиться, самостоятельно диагностировать (устранять) неполадку.
Проверка, почему не горит индикатор проходит методом исключения. Когда причина найдена – необходимо немедленно её устранить, чтобы ситуация не ухудшилась, и не привела к серьёзным поломкам.
Лампочка
Одна из причин, почему при зажигании не горит лампочка аккумулятора, может быть выход из строя индикатора. На первый взгляд неисправность кажется несерьёзной, но это не так. Без индикатора аккумулятора автовладелец не сможет полноценно оценить состояние автомобиля, исправность узлов, и работает ли генератор – пропуск поломки генератора приведёт к быстрой разрядке АКБ, и невозможности завести двигатель.
На автомобилях старого образца перегорание индикатора означало, что генератор прекращал подачу заряда, и автомобиль «питался» только от аккумулятора.
Если причина заключается в перегоревшей лампочке – необходима оперативная замена (рекомендуется возить в багажнике запасную), чтобы не последовало более серьёзных последствий.
Предохранитель
Неисправность может заключаться в предохранителе. В таком случае работать не будет целый ряд оборудования, зависящего от перегоревшего элемента. Найти предохранители можно в специальном коробе, расположенном под капотом автомобиля. В большинстве автомобилей представляет собой небольшой чёрный ящик.
Проверка производится двумя способами:
- Перебирание – берётся рабочий предохранитель и методом подмены находится неисправный.
Решением служит замена сломавшегося элемента.
- Мультиметр – прибором проверяются предохранители, методом проверки «ножек». У исправного предохранителя напряжение есть в обоих концах.
Решение проблемы заключается в замене сломанного устройства на новое.
Если неисправность вовремя не устранить — это может привести к замыканию некоторых устройств в автомобиле или короткому замыканию.
Аккумулятор
Одной из причин, почему не загорается индикатор АКБ при включённом зажигании, может быть разряженная батарея. Если автовладелец знает причину разряда (не выключенные фары, работающая магнитола) — причины для беспокойства отсутствуют. Решается проблема обыкновенной зарядкой аккумулятора.
Если причина разряда неизвестна, то это может указывать на серьёзную поломку – генератор не заряжает АКБ. Ездить на одной, не заряжающейся батарее недопустимо, и необходимо ехать в автосервис или самостоятельно устранять неисправность.
Устраняется поломка ремонтом или заменой генератора автомобиля. Если, после ремонта, индикатор горит – автомобиль готов к работе.
Ответом на вопрос «почему не горит индикатор батареи» может быть обрыв или неполадки в электрической цепи. Поломку следует отнести к опасной категории. Необходимо сразу обнаружить и ликвидировать неисправность.
Способов, методов обнаружения и решений несколько:
- Нарушение целостности цепи – необходимо мультиметром проверить элементы цепи, найти неисправный участок, и заменить.
- Контакты – проблема с индикатором появляется «через раз». Происходит из-за окисления контактов аккумулятора.
Решение проблемы – прочистить контакты, защитить их от дальнейшего окисления специальной, пластичной смазкой.
- Реле – при отказе реле лампочка не загорается. Проблема редкая, потому что данное реле есть не на всех автомобилях.
Решение – мультиметром измерить напряжение на положительном выводе реле: если напряжение меньше 6 Вольт – проблема необходимо искать в генераторе, если больше – проблема в реле.
Итог: на приборной панели есть множество индикаторов, на которые необходимо обращать внимание. Каждый сообщает о состоянии автомобиля определённую информацию, и если какой-либо индикатор не загорается — необходимо выяснить почему, и сразу устранить неполадку, пока она не переросла в серьёзные поломки проводки и автомобиля
Если при включении зажигания не горит лампа аккумулятора, то это повод для проведения полноценного тестирования своего авто. Проблема этого типа является довольно распространённой, с ней сталкивается практически каждый опытный автомобилист.
Разрядился аккумулятор
Всегда рекомендуется начинать проверку с
подкапотного пространства. На автомобилях аналогичных Мерседес-Бенц, батарея
расположена в багажнике. Поэтому в данном случае надо перебираться назад.
Задача — проверить заряд АКБ и найти причину проблемы. Как правило, в таких
случаях тускло светят фары и слабо работает звуковой сигнал.
Хорошо
заряженная АКБ должна иметь напряжение не менее 12,6 вольта. Если оно упало
ниже, чем наполовину — требуется срочно принимать меры!
Глубоких разрядов аккумулятора допускать нельзя, так
как это приводит к сульфатации пластин и полному разрушению батареи.
Проверить заряд батареи автомобиля можно несколькими
способами, используя различные инструменты. Приведем для примера вариант с
тестом нагрузочной вилкой, считающийся самым точным:
- вилка подключается к клеммам батареи и
отдает напряжение короткого замыкания — получается имитация работы стартера; - считываются показания на шкале прибора,
по которым определяют, насколько падает заряд при запуске авто.
Удостовериться в 100-процентной зарядке аккумулятора
(что причина не в нем) можно по показателю нагрузочной вилки в 10,2 В.
Напротив, если величина напряжения упала ниже 7,8 вольта, это укажет на полный,
нулевой процент зарядки. Таким же манером определяются другие степени зарядки
АКБ: 9,6 В — 75%, 9 В — 50%, 8,4 В — 25%.
Инструменты для самостоятельной диагностики неисправностей
Чтобы осуществить диагностику и выявить причину проблемы, автовладельцу пригодятся:
- крестообразная и прямошлицевая отвёртки;
- контрольная лампа (12 вольт);
- мультиметр либо вольтметр;
- плоскогубцы и наждачная бумага (необходима для очистки окисленных контактов).
Инструменты для выявления неисправности: галерея
Наждачная бумага нужна, чтобы зачистить клеммы С помощью вольтметра нужно определить, есть ли заряд Плоскогубцы необходимы в процедуре зачистки клемм Нужна лампа на 12 Вольт Крестообразная отвёртка необходима для диагностики авто Прямошлицевая отвёртка — незаменимый помощник автомобилиста
Общие причины постоянного горения лампы АКБ
К ним относятся такие случаи:
- приводной ремень генератора ослаб, износился или порвался;
- перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
- нарушен контакт в разъёмных колодках монтажного блока;
- неисправность реле-регулятора;
- неисправность диодного моста;
- неисправность в цепи дополнительных диодов;
- обрыв в цепи подвода тока к электромагнитам ротора;
- нарушение контакта на клеммах аккумуляторной батареи;
- отсутствие питающего тока на выходе из генератора;
- износились щётки генератора;
- нет массы на отрицательном проводе.
Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора
Лампочка иногда может загореться при включении сигнала поворота
Наиболее частая причина заключается в неполадках диодного моста, плохого контакта в предохранителях поворотов, слабого контакта в массовом проводе щитка приборов. Надо делать ревизию контактов всех колодок на проводах, идущих от генератора. Устранить неисправность обязательно нужно. Ведь в случае неполадки генератора (обрыв в одном из трёх диодов) аккумулятор перестанет получать полную зарядку и через какое-то время будет разряжаться полностью при каждом включении и/или выключении поворотников.
Лампочка тухнет и горит в полнакала
Еле горящая в половину накала лампочка АКБ при работающем двигателе сообщает о неисправности генератора: пробит диодный мост или изоляция в одной из обмоток статора. Реже бывает проблема с замком зажигания. Ключ не может повернуться до упора из-за накопившейся грязи. Ситуацию разрядят несколько капель «жидкого ключа» WD-40 в отверстие для ключа замка зажигания. Иногда может потребоваться ремонт электропроводки автомобиля и своевременная диагностика понижения сигнала на индикаторы.
Лампочка горит при увеличении оборотов
Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.
Лампочка загорается на холостом ходу
Лампочка загорается, как только заводится машина. Иногда причина банальна. При работающем на холостых оборотах двигателе включены мощные потребители тока: кондиционер, фары, стеклоочистители. Нагрузка на генератор резко возрастает и аккумулятору элементарно не хватает зарядки. Лампочка начинает периодически вспыхивать. Если ремень генератора слабо натянут, то при включении фар или кондиционера слышится визг буксующего ремня. Но горящая на малых оборотах лампочка АКБ может сигнализировать также о неисправности реле-регулятора или выпрямительного моста. В любом случае неисправность нужно найти и устранить.
Лампочка периодически мигает при работе холодного двигателя
Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря. Возможно, появился плохой контакт в одной из фаз диодного моста
Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов
Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.
Загорается лампа контроля зарядки АКБ при включении фар
Лампочка загорается при включении фар
Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.
Лампочка продолжает гореть при выключенном зажигании
В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.
И лампочка горит, и зарядка идёт
В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.
Что еще проверять
- Регулятор напряжения;
- Выпрямительный блок генератора;
- Диоды;
- Генератор на обрыв обмоток;
- Щеточный узел генератора;
- Контакты на выводах генератора, монтажного блока.

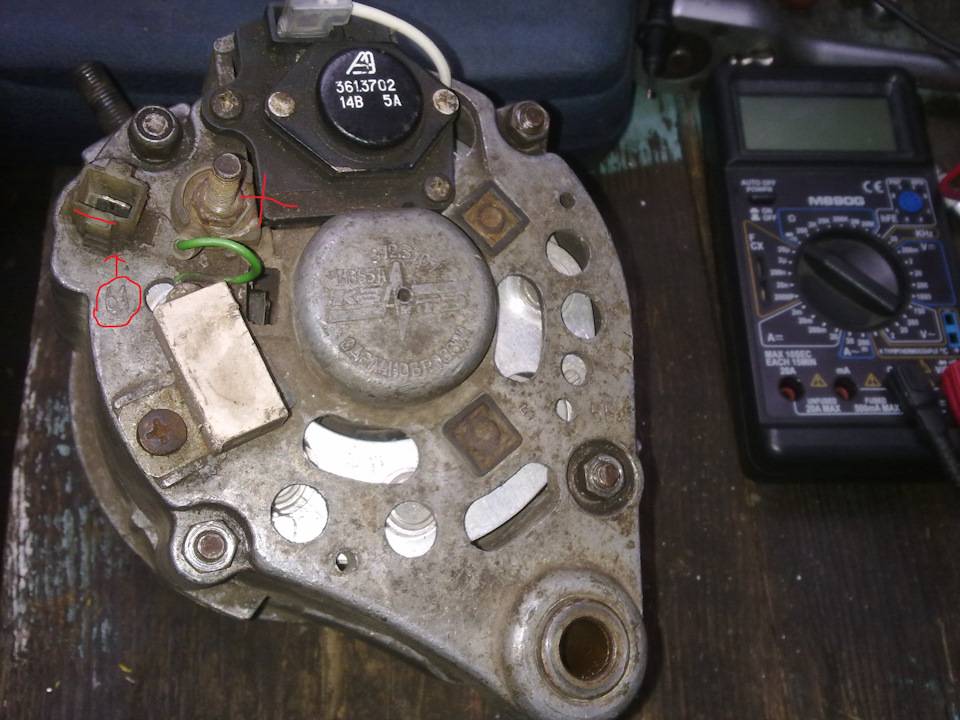

Продолжаем… Диоды проверяются контрольной лампочкой либо мультиметром. Если один из них пробит, менять придется весь выпрямитель.
Для проверки обмотки статора нужен тот же прибор. Замеряется сопротивление между крепежами выпрямительного блока. Если контакты между ними отсутствуют, нужно заменить либо обмотку, либо весь генератор.
Сам генератор нередко выходит из строя в связи с износом щеток. Для их проверки нужно снять щеточный узел и замерить длину элементов. Если она равняется 5 мм и меньше, щетки подлежат замене.
Практически все указные выше узлы системы при выходе из строя заменяются, поскольку ремонту не подлежат. Только некоторые из неисправностей генератора можно устранить, но сделать это может только квалифицированный автоэлектрик.
Хуже всего, если проблемы с подзарядкой возникли в пути. Из-за отсутствия подзарядки АКБ, она в конечном итоге полностью разрядится. И даже если удастся найти причину поломки и устранить ее, то запустить мотор стартером уже не получиться. Завести ВАЗ-2017 с севшим аккумулятором можно будет только с буксира или «толкача».
