Что представляет собой прикуриватель «Самары» четырнадцатой модели
Конструкция прикуривателя у ВАЗ-2114 такая же, так же как и у других автомобилей. Он состоит из стакана (гнезда) и вставки. Гнездо – это железный цилиндр, стены которого подключены к «массе» автомобиля. Также он обустроен центральным выводом, присоединенным к «плюсу» бортовой цепи.
Главным элементом вставки является нихромовая спираль. Она заключена в железный корпус с пластмассовой кнопкой-ручкой. Вставка находится снутри стакана. В выключенном положении ее корпус контактирует только с «массой». При нажатии на кнопку вставка углубляется в стакан, где один из контактов спирали соприкасается с его центральным выводом, замыкая цепь. Она удерживается в гнезде благодаря двум особым биметаллическим «ушкам». Ток, проходящий снутри спирали, нагревает ее докрасна. По этой причине мы, фактически, и можем прикуривать.
Почему не работает прикуриватель на ваз 2114.
Выключение устройства происходит автоматом. При нагревании стакана до определенной температуры «ушки» разжимаются и высвобождают вставку. В данном случае раздается соответствующий щелчок, уведомляющий водителя, что устройство отключилось и готово к использованию.
Нива Шевроле: не работает прикуриватель, особенности замены, причины неисправности и как снять с Шеви Нивы самому
Прикуриватели для современных автомобилей давно перестали выполнять только одну функцию, присутствовавшую изначально. Функциональность гнезда расширилась, как увеличилось и количество оборудования, работающего через него. Это касается и магнитолы, к примеру
Но что делать, когда перестает работать сам прикуриватель? В этом случае важно определить причину поломки, чтобы приступить к устранению проблемы. Если на Ниве Шевроле не работает прикуриватель, статья обязательно поможет разобраться с проблемами
Как работает и как устроен прикуриватель
Основная часть устройства – металлическая деталь, находящаяся внутри пластмассового корпуса. Общая конструкция вставляется в специальное отверстие — неотъемлемую часть машины. В качестве нагревательных элементов используют материалы, отличающиеся высоким удельным сопротивлением. Как правило, предпочтение отдают нихрому.
Следующим образом всю конструкцию соединяют с другими деталями:
- С гнездом соединяют массу.
- Плюсовой контакт идет к нагревателю. Разобрать после этого конструкцию тоже можно, при необходимости.
Нагрев спирали из нихрома предполагает сохранение предельно высоких температур на протяжении некоторого времени — при этом деталь раскаляется приобретает красный цвет. Система дополнительно снабжается термореле – оно отключает подачу питания, если температурный порог превышается.
Специальный патрон с лампочкой для подсветки монтируют в этой же части автомобиля, если первоначального освещения оказывается недостаточно. В гнезде есть предохранитель на 10 А. Этот элемент легко найти в предохранительном блоке. Конструкция простая и понятная, но иногда и она перестает функционировать. У такой ситуации может быть несколько причин, каждая из которых заслуживает отдельного рассмотрения. Далее будет рассказано, как снять прикуриватель на Шеве Нива.
Признаки неисправностей прикуривателя
Можно попробовать заменить головку, если она не нагревается, но владельцу непременно требуется сохранение основной функции.
Вот наиболее распространенные ситуации, с которыми сталкиваются все владельцы:
- «усики» гнезда расшатались, либо износились;
- в гнездо попадает посторонний предмет, из-за которого нормальное подключение становится невозможным;
- перегорает гнездо;
- выходит из строя предохранитель — проблема встречается у машин разных годов выпуска – 2008, 2012, 2013.
Именно предохранитель относят к деталям с максимальной уязвимостью. Обычно это связано с перегрузкой, возникшей при подключении приборов с повышенной мощностью. Прикуриватели могут работать только с устройствами, у которых этот показатель не такой высокий. В других случаях лучше использовать прямое подключение к аккумулятору.
Этот способ часто кажется неудобным, но он доставляет меньше всего хлопот. Главное – чтобы все провода подключались правильно, а полярность сохранялась. Можно устанавливать дополнительные прикуриватели, питающиеся от своих собственных аккумуляторов. Такие механизмы отличаются увеличенной пропускной способностью, год выпуска почти не имеет значения.
Причины поломок
Есть несколько причин, по которым прикуриватель перестает работать полностью, либо частично. Среди них:
- Сломанный элемент накаливания. Со временем способны перегорать даже нихромовые спирали, расположенные внутри металлических головок. Лучше купить новую деталь, чтобы провести полную замену гнезда.
- Плохой контакт. Многие разъемы начинают плохо прилегать друг к другу по мере эксплуатации. Часто происходит элементарное окисление конструкции. По этой причине прикуриватель перестает нагреваться. Разборка устройства не потребуется, для устранения проблемы достаточно почистить провода.
- Коротит проводка. Описание поломки с подробностями приведено ниже. По ней может гулять короткое замыкание – при таких обстоятельствах появляются слишком высокие температуры, либо нагрев достаточно частый. Надо знать схему расположения проводов, а потом воспользоваться мультитестером. Прикуриватель не будет работать и в том случае, когда появился обрыв – в этом случае включается предохранитель.
- Сгоревший предохранитель.
Максимальная сила тока для таких участков конструкции – в пределах 10-15 Ампер. Допустимые величины превышаются, если подключить одно мощное устройство или сразу несколько. Из-за этого предохранители и сгорают.
не работает прикуриватель нива шевроле
Предохранитель прикуривателя шевроле нива
В разделе Сервис, Обслуживание, Тюнинг на вопрос не работает прикуриватель в ниве шевроле заданный автором Иван Кутырев лучший ответ это попробуй прозвониь проводку можеть проводок гдето перегорел
Привет! Вот подборка тем с ответами на Ваш вопрос: не работает прикуриватель в ниве шевроле
Ответ от Гибридыч.Хорошая у тебя сестра, мастерица !
Ответ от Ёергей Дприкуриватель новый в сборе? если розетка под прикуриватель старая и там что то коротнуло, то возможно вообще провод перегорел. Надо просто в сборе прикуриватель купить.
Ответ от Андрей ЕремеевБросай курить!
Ответ от Кириллпричина в том, что у тебя нива шевроле.. . и сестра с ножницами.
Ответ от Vadim.- заведение общественного питания и отдыха, похожее на небольшой ресторан, но с ограниченным по сравнению с рестораном ассортиментом продукции, также, возможно, – с самообслуживанием.- небольшое кафе с ограниченным ассортиментом блюд, работающее по системе самообслуживания. Кафетерий является одним из видов предприятия общественного питания с минимальным количеством обслуживающего персонала, «столовым сервисом» – оборудованный столиками и стульями, расположенный в здании офиса, на территории колледжа, института или какого-либо другого учреждения, а также буфет, прилегающий к школьной столовой. По сути, кафетерий является своего рода рестораном самообслуживания.
Ответ от MiklА предохронитель проверили?
Ответ от Дед “могу”да бросай курить даи всё и хрен на него..
Ответ от Белка СпиногрызоваАга, проблема в том что пара менять машину! Если все как ты отписал, 100 процентов провода смотри! Прозвони их!
Ответ от Pavel Prokopovпровода к фишке прикуривателя
Привет! Вот еще темы с нужными ответами:
Какие еще проблемы связаны с устройством
Некоторые прикуриватели выходят из строя по определенной причине, связанной только с конкретной маркой авто. Например, владельцы американских транспортных средств отмечают, что при использовании приборов высокой мощности в салоне появляется большое количество дыма. Это такая же серьезная проблема, что и задымление двигателя в целом во время движения.
Даже незначительные поломки приводят к тому, что электроника автомобилей полностью выходит из строя. Это связано с тем, что сгоревшие провода часто находятся в жгуте с другими элементами системы.
Предохранитель считается особенно уязвимым местом, когда речь идет об отечественных машинах – ВАЗ, к примеру.
Для проверки на исправность выполняют следующие действия:
- Включают вентилятор печки. Если после этого ничего не происходит – велика вероятность, что проблема именно в предохранителе.
- Если вентилятор работает, возможная причина – проводка и ее пробой. Но лучше еще раз проверить именно часть с предохранителем.
Головка подлежит полной замене, если ток идет, но спираль не начинает нагреваться. Главное – устанавливать новые детали только в соответствии со старыми. Отдельно проверяют соответствие между компонентами и маркой текущего авто. Новый прикуриватель устанавливают, когда ясно, что замена конкретных деталей не дает никакого результата.
Сторонние предметы внутри конструкции вытаскивают с помощью пинцета, главное – делать это максимально аккуратно. Если речь о распайке или выгорании проводки, то исправить проблему в домашних условиях смогут немногие. Не рекомендуется ставить и предохранители с более высокой мощностью, это тоже приводит к проблемам.
Почему не работает прикуриватель на ниве шевроле
Отзыв автовладельца по имени Юлий: 8,1 На обкатке! Очень прекрасный, на вид в маленький багажник но коляска зимняя ставиться бес заморочек, из за низкой погрузочной высоты.
Категория: Ремонтировать авто
Оригинальное название: Why doesn’t the cigarette lighter on the Chevrolet Niva
Описание: Габариты следующие, длина — 3501, ширина — 1100, высота — 1909 мм. Колесная база составляет 2030 мм. Дорожный просвет 202 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одногоцилиндра составляет 79 мм, ход поршня — 77 мм. Коленчатый вал двигателя разгоняется до 6000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.
Показов: 2030
Ниже вы сможете поглядеть технические свойства почему не работает прикуриватель на ниве chevrolet. Выскажите свое мировоззрение об авто в комменты.
Дата выхода: 25. 06. 2014 года
Продолжительность: 18:37
Качество: HD DVDRip
Смех в теме: Народный суд. Бракоразводный процесс.Долгий, нудный, с перечислением всех пакостей. Судья-женщина, устав от всего этого, решает кроссворд.Адвокат опрашивает жену, а она и говорит:— А еще он принуждал меня к половому акту самыми грубыми и грязными словами.Адвокат:— Какими?Женщина:— Я стесняюсь вслух, лучше я Вам на бумаге напишу.Пишет: «Эй, курва, пойдем тр%%немся!».Адвокат передает листок судье. Та, оторвавшись от кроссворда и мысленно вернувшись к действительности, читает листок, смотрит на адвоката, потом что-то пишет на листке и с улыбкой передает обратно: «Сегодня не получится, давай завтра!»…
Выложил админ: по просьбе Аннерса
На Нива Шевроле не работает прикуриватель, что делать?
Ремонт прикуривателя
Восстановлению он не подлежит, поэтому в таком случае придётся менять прикуриватель полностью. F12 7,5 А — ближний свет в правой фаре, моторедукторы корректоров света фар.
Произведем установку дополнительного прикуривателя на Шевроле Нива. Можно применить разветвители, но смотрится это крайне не…
Изолирование осуществляется с помощью 8-миллиметровой термоусадки, но, ни в коем случае, не изолентой.
На части монтажных блоков эту цепь, и цепь звукового сигнала, защищает предохранитель F7 20 А , что позволяет легко определить состояние предохранителя.
В большинстве случаев, прикуриватель выходит из строя по вине штекеров этих устройств, диаметр которых, не соответствует диаметру гнезда прикуривателя, стоит их только вставить с перекосом.
Этот предохранитель рассчитывается на ток срабатывания в 15А, поэтому если в цепи будет наводиться большее значение, то он разорвет питающую цепь путем расплавления плавкой вставки.
На части монтажных блоков эту цепь, и цепь звукового сигнала, защищает предохранитель F7 20 Ачто позволяет легко схема прикуривателя на ниве шевроле состояние предохранителя.
Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо.
Потом удаляем разъем с прикуривателя и оголяем его плюс.
Пригодится разъем “мама”, соединение будет осуществляться с приходящим проводом. Не забудьте про изоляцию, делается это при помощи 8-миллиметровой термоусадки.
На прикуривателе находим плюсовой контакт, туда подсоединяем разъем “папа”.
Затем берем провод марки ШВВП, сечением 2х0,75 и размером около одного метра и заземляем отдельно взятую жилу, применяется специальная клемма “землевка”.
Другую жилу скрепляем с плюсовым проводом прикуривателя, придется использовать дополнительный разъем. Свободный конец провода ШВВП спаиваем с клеммой типа “мама”, изолируем термоусадкой, он и будет соединяться с дополнительным прикуривателемдля Шевроле Нива. Соединительные колодки и подсветку с проводкой необходимо пропустить через отверстие в облицовке.
реле и предохранители
Используя отвертку, необходимо нажать на защелку гнезда и вывести ее из зацепления, как показано на фото. Извлекается гнездо из облицовки совместно с питающей проводкой, сжав с обеих сторон пластиковые фиксаторы. Нагревание спирали должно происходить в течение 20 секунд, после чего происходит возврат патрона в первоначальное положение.
Если же срабатывание на отключение происходит раньше или, наоборот, дольше, тогда необходимо произвести регулировку.
Регулировка включает в себя выставление контактов в определенное положение, как показано на фото. Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию.
Для чего Вам пригодилась эта схема?
При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке. Итак, установка осуществляется в таком порядке: Приобретается изделие в магазине. Определяемся с местом, где гнездо будет монтироваться на панель.
Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей.
Fuse replacement the cigarette lighter and horn for Chevrolet — Niva
Если нет опыта, лучше обратиться в автосервис. F7 20 А — звуковой сигнал и его реле, прикуриватель.
Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.
Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.
Когда мы вставляем прикуриватель в гнездо, цепь замыкается и на спираль подаётся 12 В. Как только она прогреется до определённой температуры, термоэлемент отбрасывает прикуриватель от контактов, прекращая подачу напряжения. Защита прикуривателя на Нива Шевроле Это ещё далеко не все гаджеты которым требуется подзарядка!
Когда мы вставляем в гнездо постороннее устройство, ситуация совсем иная. Тогда прикуриватель работает просто как вольтовая розетка и защищён только от короткого замыкания предохранителями. На Шевроле Нива их два: Предохранитель прикуривателя обведён красным.
Полярность прикуривателя автомобиля
Порой элемент выходит из строя. Частые неисправности следующие.
- Перегоревший предохранитель. На электрическую цепь установлен специальный защитный элемент, рассчитанный на силу току 10 Ампер. При возникновении неисправностей или короткого замыкания он перегорает, чтобы сохранить прикуриватель, провода и приборы рабочими. Данный элемент отвечает еще за несколько устройств. Если не работает прикуриватель вместе с часами, то следует добраться до монтажного блока и заменить предохранитель.
- Окислившиеся контакты. Со временем или от подключения мощных устройств к прикуривателю (типа компрессора или автозарядки), металлические разъемы могут окислиться. Перед заменой желательно вынуть патрон и осмотреть усики на предмет появления окислов. При наличии таких моментов следует очистить их и подогнуть для лучшего соединения. Перед проведением процедуры рекомендовано снять минусовую клемму с АКБ автомобиля. Это исключит короткое замыкание. Нужно знать, где плюс и минус.
- Отработанный элемент накаливания автоприкуривателя. Нихромовая спираль, находящаяся внутри патрона, тоже может перегореть. Это повлечет за собой установку нового прикуривателя.
- Короткое замыкание или обрыв проводки. Кабеля могут перетереться или оплавиться в результате «коротыша». Определить такую неисправность автоприкуривателя можно мультитестером. Необходимо проверить целостность проводов.
Конструкция и схема функционирования
Прикуриватель, помимо прикуривания, может использоваться для подключения различных электронных устройств и подзарядки сотовых телефонов. Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо. В гнезде нагревание спирали осуществляется посредством электрического тока, вызывая тем самым накал спирали. После нагревания до максимальной температуры свыше 100 градусов данная спираль может применяться для разных потребностей розжига огня.
Прикуриватель также служит автомобильной розеткой постоянного напряжения, с помощью которой возможно осуществление питания электронных устройств: телефон, кофеварка, пылесос и т.п. Таким образом, прикуриватель в наши дни стал незаменимым атрибутом обычной повседневной жизни.
Для того чтобы владеть информацией о том, как работает устройство, необходимо рассмотреть схему его подключения.
Схема питания прикуривателя в автомобиле Шевроле Нива
Схема функционирования устройства включает в себя:
- провод красного цвета: питание нагревательного элемента, в цепь которого непосредственно включен предохранитель;
- провод черного цвета: минус, подключаемый к корпусу автомобиля;
- провод голубого цвета: питание подсветки прикуривателя, в цепи которого также имеется предохранитель.
Таким образом, схема устройства показывает, что при подаче питания на устройство осуществляется замыкание цепи и происходит нагревание спирали. Когда спираль накалится до определенной температуры, произойдет ее отключение.
Немного о предохранителе
Предохранитель служит для защиты устройства от короткого замыкания, в случае если по каким-либо причинам это произойдет. Чаще всего замыкания происходят из-за использования штекеров аппаратуры, не очень хорошо подходящих по диаметру к гнезду прикуривателя. Предохранитель располагается в блоке предохранителей и срабатывает на отключение при достижении тока граничного значения в питающем проводе. На Шевроле Ниве предохранитель прикуривателя находится в салоне под панелью приборов. Ниже приведена схема расположения предохранителей, на которой выделенный маркером элемент относится к защите прикуривателя.
Этот предохранитель рассчитывается на ток срабатывания в 15А, поэтому если в цепи будет наводиться большее значение, то он разорвет питающую цепь путем расплавления плавкой вставки.
Замена изделия
Замена изделия осуществляется в том случае, если неисправность кроется непосредственно в самом гнезде прикуривателя. Первоначально если не работает этот элемент, то необходимо проверить пригодность предохранителя и спирали накала, и только после этого приступать к замене гнезда.
Данный элемент находится непосредственно в салоне автомобиля, а его замена происходит в таком порядке:
- Обесточивается питание внедорожника Шевроле Нива от аккумулятора.
- Вынимается патрон прикуривателя.
- Соединительные колодки и подсветку с проводкой необходимо пропустить через отверстие в облицовке.
- Далее, необходимо сжать экран гнезда до момента, пока лапки не выйдут из прорезей световода, а затем, и снять экран.
- Используя отвертку, необходимо нажать на защелку гнезда и вывести ее из зацепления, как показано на фото.
- Извлекается гнездо из облицовки совместно с питающей проводкой, сжав с обеих сторон пластиковые фиксаторы.
Нагревание спирали должно происходить в течение 20 секунд, после чего происходит возврат патрона в первоначальное положение. Если же срабатывание на отключение происходит раньше или, наоборот, дольше, тогда необходимо произвести регулировку. Регулировка включает в себя выставление контактов в определенное положение, как показано на фото.
Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию. При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке.
Дополнительный прикуриватель в салон Шеви Нивы
Дополнительный прикуриватель для Шнивы необходим для возможности подключения современных устройств (GPS, телефон), которые работают только в подключенном виде. Он является актуальным вопросом, о котором поведает далее статья.
Не работает прикуриватель
Автомобильный прикуриватель — прибор, изначально предназначенный исключительно для поджигания водителем сигареты. Устройство прикуривателя осталось практически неизмененным с момента создания. Однако его предназначение поменялось кардинальным образом. Сегодня приспособление используется в качестве автомобильной электрической розетки. Практически все дополнительное электрооборудование, предназначенное для автономной эксплуатации в автомобиле, оборудуется специальным входом, необходимым для подключения к импровизированной розетке. Устройство получает питание от электросети автомобиля. Его подключение осуществляется через монтажный блок без использования реле, напрямую от аккумуляторной батареи. Защиту сети обеспечивает плавкий предохранитель, рассчитанный на эксплуатацию при силе тока не выше 10 ампер.
Где плюс и где минус в прикуривателе
Чтобы понять, как устроен прикуриватель, где плюс, а где минус, достаточно осмотреть его ключевые составляющие.
Плюс в прикуривателе — это его рукоять. При нажатии на кнопку электрическая цепь замыкается, а нихромовая спираль подвергается нагреву
Интересуясь, где минус у прикуривателя, следует обратить внимание на боковые стенки металлического цилиндра
Руководствуясь информацией о полярности, можно приступить к ремонту поврежденной детали. Чтобы восстановить вышедший из строя элемент нужно:
- Открутить гайку на тыльной стороне и демонтировать прибор.
- Найти пластину полупроводника и снять ее (если она вызвала поломку).
- Сделать небольшой спил на корпусе и приступить к сборке устройства.
- Зачистить провода и обжать клеммы.
- Убрать центральную консоль в машине и отключить подсветку.
- Изъять блок.
- Подключить провода с помощью соединительных клипс, соблюдая схему и полярность.
- Протянуть провода вниз и подключить их к гнезду.
- Поставить аксессуар на место.
- Включить подсветку.
Штекер
Штекер предназначается для передачи напряжения в 12В/24В через розетку прикуривателя. Его корпус выполнен из пластика и обладает жилами под винт. Внутри приспособления расположен предохранитель на 8А, обеспечивающий защиту оборудования от скачков напряжения.
Технические характеристики штекера выглядят следующим образом:
- Показатели входного напряжения — 12В/24В.
- Максимальный диаметр используемых проводов — 7 мм.
- Длина штекера — 83 мм.
- Пропускная сила тока — 8 А.

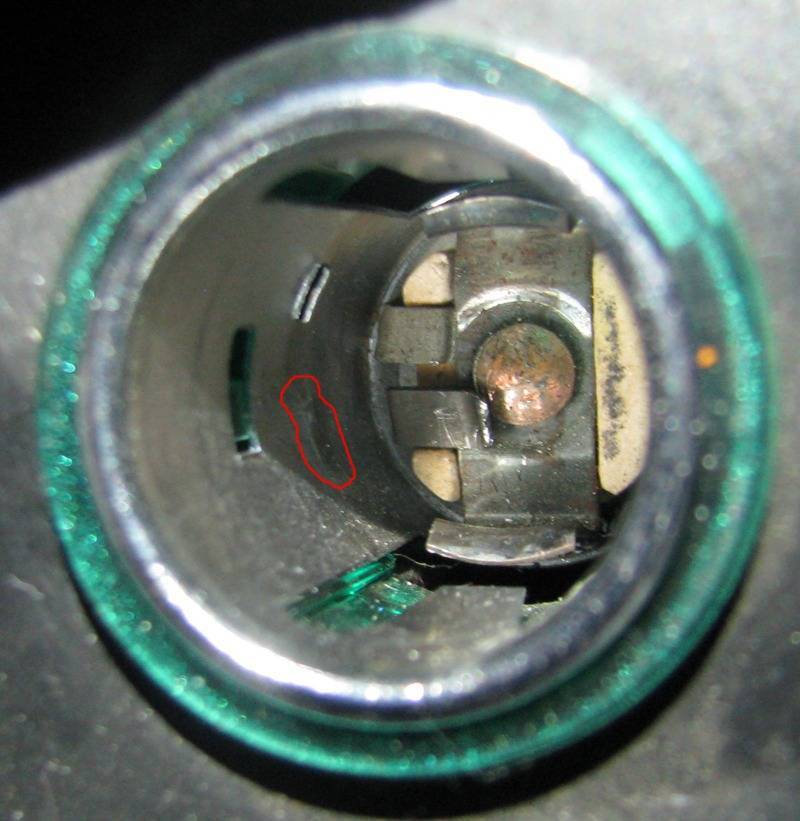

Гнездо
Опытные водители знают, где на прикуривателе плюс. Он подается на центральный контакт гнезда и прижимные лапки штекера. Номинальное напряжение в разъеме современных машин составляет 12 В.
Диаметр советских гнезд отличался от иностранных. Поэтому при попытке вставить короткий штекер в такой разъем, он не доставал до центрального контакта, а внешнее устройство отказывалось работать.
Выводы
Подумайте прежде, чем увлекаться переделкой своего автомобиля.
Вообще-то производители автомобилей крайне не рекомендуют использовать гнездо прикуривателя вместо розетки. Поэтому включая в гнездо разные устройства, стоит сто раз подумать. Берегите здоровье и проводку, удачных всем дорог!
Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска
Где находится монтажный блок предохранителей и реле
Большинство предохранителей и реле расположены в монтажном блоке под панелью приборов с левой стороны.
Чтобы добраться необходимо отверткой открутить два шурупа.
Отжав верхний край крышки, выводим ее из зацепления с панелью приборов
Далее сдвигая крышку вверх, выводим штифты крышки из резиновых втулок и снимаем крышку
за крышкой блок предохранителей
Расшифровка для автомобилей с 2009 года выпуска
Предохранители монтажного блока в салоне шеви
Обозначение предохранителя (номинальный ток, А)
Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света
Лампа ближнего света (левая блок-фара)
Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар
Левая противотуманная фара
Реле электростеклоподъемников, электростеклоподъемники передних дверей
Реле звукового сигнала, звуковой сигнал, плафон освещения багажника
Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида
Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода
Блок дистанционного управления электропакетом (блокировка дверей)
Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов
Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар
Лампа дальнего света (правая блок-фара)
Правая противотуманная фара
Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений
Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения
Вентилятор отопителя, предохранитель печки
Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера
Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер
Реле монтажного блока в салоне автомобиля
