Достоинства и недостатки
К достоинствам предпусковых подогревателей «Лунфей» можно отнести:
- Небольшие габаритные размеры, что позволяет без проблем найти место под его установку;
- Наличие помпы обеспечивает равномерный прогрев антифриза в системе за счет принудительной циркуляции;
- Наличие систем защиты от перегрева (при достижении определенной температуры прибор отключается);
- Широкий выбор моделей позволяет подобрать устройство для любого авто;
- Подключение подогревателя «Лунфей» не вызовет сложностей и не требует переделок мотора;
Но есть у них и определенные недостатки, касающиеся не сколько приборов именно этого производителя, а особенностей конструкции и работы всех устройств такого типа:
- Для подключения нужна розетка 220 В, поэтому такие приборы невозможно использовать, если авто стоит далеко от жилья;
- Требуется соблюдения техники безопасности при использовании;
- Поломка обнаруживается только в процессе запуска авто (прибор включили, надеясь, что он работает, но потом выясняется, что двигатель не прогрет);
Но все негативные стороны не становятся причиной использовать это устройство на авто. Но при этом, чтобы все работало нормально, нужна правильная установка предпускового подогревателя «Лунфей».
Инструкция по установке предпусковых подогревателей на автомобиль ВАЗ-2190 «Гранта»
Ниже будет представлен монтаж предпусковых обогревателей (котлов) «Северс-М» и «Старт-М» на автомобиль Lada Granta, с разными схемами врезки в систему охлаждения.
Как установить подогреватель «Старт-М» на Lada Granta с тросовым приводом КПП (16V)
Предварительно нужно приобрести комплект «Старт-М» именно для этой марки автомобиля. В торце упаковочной коробки есть перечень моделей. Там должна быть отмечена Granta вместе с примечанием о тросовом приводе и АКПП (16-клапанный инжекторный мотор). Это связано с конструктивной особенностью — в таком варианте исполнения стартер закрывает сливное отверстие охлаждающей жидкости в двигателе. Поэтому вкрутить в него переходник не получится. Придётся делать врезку в нижний патрубок радиатора и в шланг, идущий к печке. Для этого понадобится два тройника. Можно приобрести комплект для модификации с 8-клапанным мотором и кулисным приводом КПП, только придётся ещё докупать тройник размером 33 x 33 x 16.
В комплекте должны быть следующие детали:
- кронштейн, 1 шт.;
- тройник 19 х 19 х 16, 1 шт.; тройник 33 х 33 х 16, 1 шт.;
- болт M6–35, 2 шт.;
- гайка M6, 2 шт.;
- шайба пружинная 6, 2 шт.;
- хомут 16 х 27, 6 шт.;
- хомут 30 х 45, 2 шт.;
- рукав 16 х 25 (входной, длина 270 мм; выходной, длина 580 мм);
- защитный рукав 25 х 40, длиной 50 мм;
- ремешок крепёжный, 4 шт.
Кроме того, следует приготовить комплект гаечных ключей, торцевую отвёртку, острый нож, охлаждающую жидкость (1–1.5 литра), тюбик с герметиком и ёмкость для слива антифриза. Работа выполняется в следующем порядке:
- Загоняем автомобиль на смотровую яму.
- Открываем капот. Снимаем воздушный фильтр с воздуховодом, для более удобного монтажа.
- Спускаемся в яму. Откручиваем пробку для слива антифриза, расположенную в нижней части радиатора, и сливаем охлаждающую жидкость.
- Разрезаем ножом рукав 16 х 25 на два куска — входной и выходной, как указано в списке выше. Затем монтируем в выходное отверстие подогревателя более длинный кусок, а во входное — более короткий. Фиксируем оба рукава на патрубках хомутами.
Чтобы антифриз не протекал, при монтаже шлангов штуцеры нужно смазать герметиком
Как только разрезан патрубок печки, на оба его конца лучше сразу нацепить хомуты, не зажимая их
Видео: установка предпускового подогревателя «Старт-М» на авто «Лада Гранта»
Моторный отсек Granta c 8-клапанным двигателем и механической коробкой, которая управляются не тросом, а кулисой, немного отличается по конструкции. Стартёр расположен не так, как в модификации, описанной выше. Схема подключения «Северса» мощностью 1.5 квт также отличается от вышеописанной. Нужно приобрести котёл вместе с монтажным набором 32 к ВАЗ — 2190.
Установка подогревателя двигателя 220в: экономия времени и ресурсов
В набор входят хомуты, рукав, кронштейны, тройник и весь необходимый крепёж
Перед установкой следует подготовить необходимый инструмент:
- набор гаечных ключей;
- плоскую отвёртку;
- герметик;
- острый нож;
- тосол, объёмом от 1 до 1.5 литра;
- ёмкость, в которую сольётся охлаждающая жидкость.
Работа производится в такой последовательности:
- Автомобиль загоняем на смотровую яму.
- К котлу крепим кронштейн.
Для монтажа используются шпильки, втулки, шайбы и гайки, идущие в комплекте
Перед тем, как надеть рукава, следует смазать герметиком штуцеры подогревателя
Для крепления используются болты М6 x 60 и стопорящие гайки, либо штатные болты и гайки М6 с шайбами
Установка и подключение противотуманных фар для ваз 2114
Перед монтажом тройника на концы патрубка и рукав следует надеть хомуты
Как установить устройство
Сделать это не очень сложно, следует только внимательно изучить устройство системы охлаждения своего автомобиля. От этого будет зависеть способ установки электрического предпускового подогревателя. На некоторых моделях для этого даже сливать охлаждающую жидкость не придётся. Достаточно хомутами пережать шланг подвода в подходящем месте, вырезать отрезок соответствующий длине корпуса подогревателя.
Далее концы патрубков одевают на отводы подогревателя, надёжно затягивают крепёж хомутов. Проверяют систему на возможность протечек, после чего можно использовать прибор по его прямому предназначению. Иногда врезаться в систему охлаждения весьма трудно.
Выйти из положения можно, если приобрести отрезок специального шланга нужной длины, а также несколько хомутов для крепления патрубков. Можно подключиться к подводящим охлаждающую жидкость патрубкам к радиатору отопителя салона, водяному насосу, к другим местам.
Главное в этом деле, это исключить протечки охлаждающей жидкости. Некоторые владельцы машин у которых имеется радиатор для охлаждения моторной смазки, устанавливают электрический подогреватель в эту систему.
При установке предпускового подогревателя от сети 220В с помпой, особое внимание следует уделить вопросам безопасности использования таких приборов. Розетка подключения должна иметь хорошее заземление. Обеспечить такую защиту во дворе частного дома или открытой автомобильной стоянки не всегда представляется возможным, поэтому специалисты рекомендуют устанавливать устройства защитного отключения
Обеспечить такую защиту во дворе частного дома или открытой автомобильной стоянки не всегда представляется возможным, поэтому специалисты рекомендуют устанавливать устройства защитного отключения.
Несоблюдение этих условий может привести к возгоранию моторного отсека или поражению электрическим током. Также следует предусмотреть надёжное крепление прибора к кузову машины или блоку цилиндров.
Наверно все знают что такое заводить холодный автомобиль зимой. Да ещё, если на улице сильный мороз и частенько из-за этого возникают проблемы с пуском и прогревом машины.
Сегодня эти проблемы помогают решать предпусковые подогреватели двигателя — Лунфэй. В зависимости от различаемой мощности он (лунфей) быстрее или наоборот медленнее, т.е. с разной скоростью прогревает жидкость в моторном отсеке вашего транспортного средства.
Лунфеи подразделяются на мощности — 1,5 кВт, 2 кВт и 3 кВт. Цена на эти полезные агрегаты пропорциональна их мощности.
Другие разновидности предпусковых подогревателей
Suzuki SX4 4WD, 1,6 VVT, АТ Бортжурнал Предпусковой подогреватель двигателя Атлант с принудительной циркуляцией 220 Вольт часть 2
Кроме электрических нагревателей, выпускаются также другие устройства, отличающиеся принципом действия. Главным их преимуществом является полная автономность работы.
Автономные подогреватели моторов
Устройства этого типа работают на том же топливе, что и двигатели автомобилей. Преимущество автономных устройств — в том, что они могут разогреть силовой агрегат в любом месте, не требуя дополнительного источника энергии
Такое качество важно при эксплуатации автотранспорта в труднодоступных районах Сибири и в других местах, где нет близкого доступа к источникам электроэнергии. Недостатком автономных предпусковых нагревателей является более сложная конструкция и высокая цена, по сравнению с электрическими. Кроме того, их сложнее установить из-за большего количества коммуникаций, а также более крупных габаритов и веса
Кроме того, их сложнее установить из-за большего количества коммуникаций, а также более крупных габаритов и веса.
Автономные устройства могут работать на бензине и солярке
Основное назначение таких устройств — разогрев мощных дизелей и дизтоплива при температурах ниже -15 °C. Выпускаются две разновидности автономных нагревателей — жидкостные и воздушные. Жидкостные могут потратить от 0.5 до 1 литра топлива за час работы. Нагрев происходит быстро, за 15–20 минут. Всей работой управляет электронный управляющий блок (ЭБУ) в автономном режиме. Воздушные устройства более экономичны и тратят до 250 грамм горючего за час работы. Но их основное назначение — нагрев салона, а не силового агрегата.
Видео: работа, достоинства и недостатки автономных подогревателей
Тепловые аккумуляторы
Конструкция представляет собой большой термос, сохраняющий тепло нагретой охлаждающей жидкости до двух суток. Когда требуется запустить мотор, включается электронасос, который закачивает горячий тосол в малый контур охлаждения. При этом движок нагревается всего за несколько минут. Достоинство — автономность и отсутствие потребности в дополнительной энергии. Недостаток — большой объём конструкции. Такие аккумуляторы, под торговыми марками «Гольфстрим», «Автотерм» и другими, производятся в России.
Аккумулятор тепла — это двухкорпусной цилиндрический сосуд с высокоэффективной вакуумно-порошковой изоляцией
Подогреватели дизельного топлива
Кроме приборов, нагревающих двигатели, производятся также модели, подогревающие топливные системы дизельных двигателей. На сильном морозе солярка может загуститься так, что дизель не удастся запустить. Такие подогреватели нагревают дизтопливо до приемлемой температуры. Питаются от аккумуляторов, напряжением постоянного тока 12 в. Такие приборы, марки «Номакон», производятся в Беларуси. Выпускаются в нескольких модификациях, устанавливаемых в разных узлах топливной системы.
Устройства отличаются простотой конструкции, легко подключаются и недорого стоят
Особенности устройства.
На рынке присутствует широкий выбор предпусковых подогревателей, которые отличаются по своим эксплуатационным показателям. Таким образом, не возникает проблем с подбором аппарата для любого типа автотранспорта, будь то грузовая или легковая машина.
Практически у всех подогревателей одинаковое строение, но отличаются внешне. Они обладают функцией принудительной циркуляции ОЖ (помпой), и относятся к резервуарному типу.

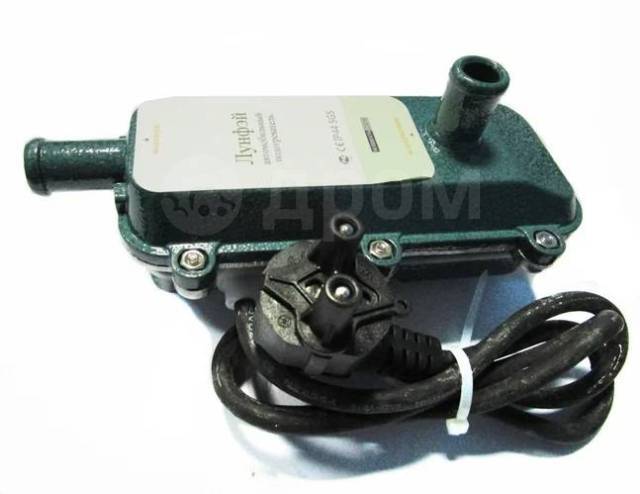

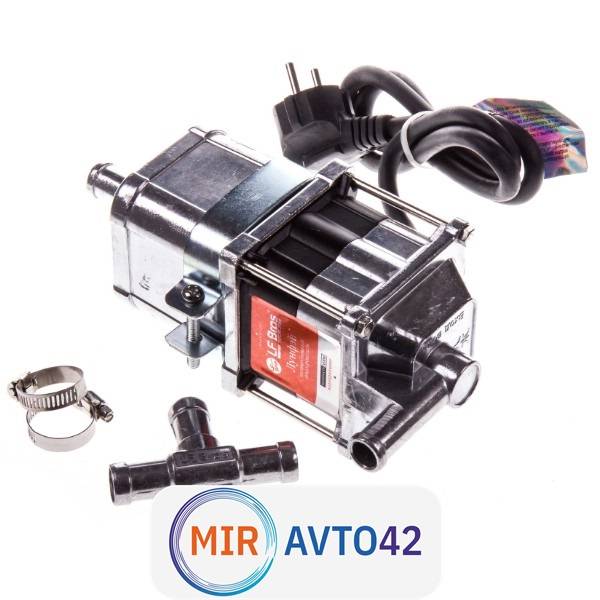

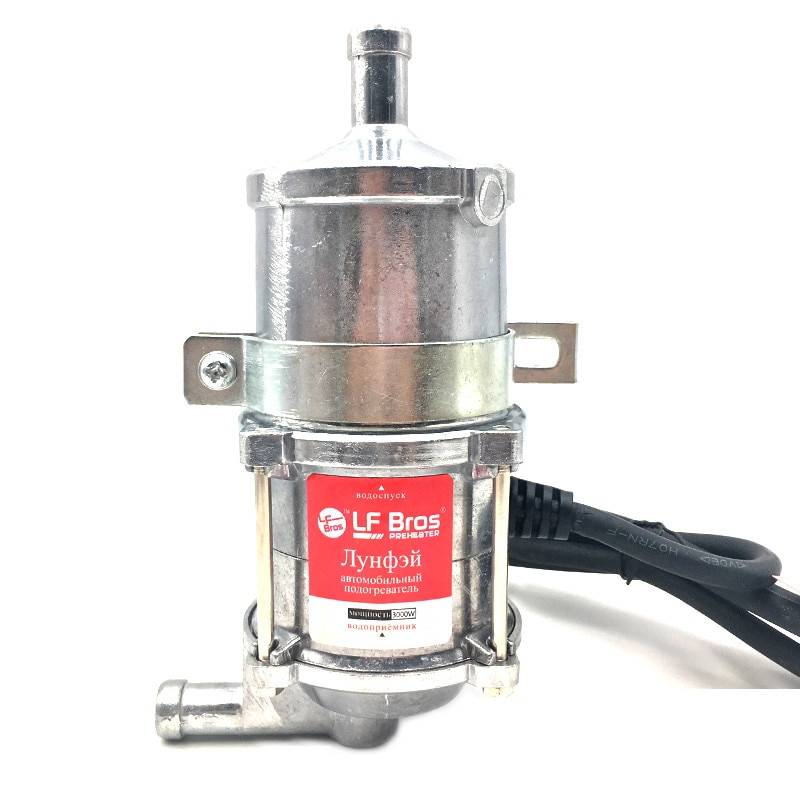

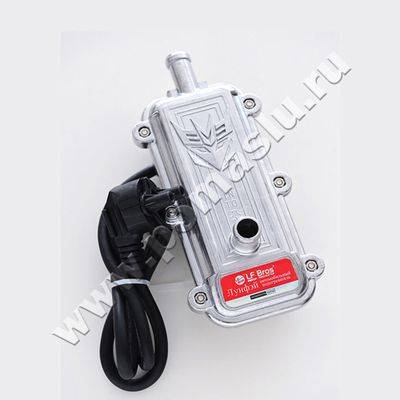

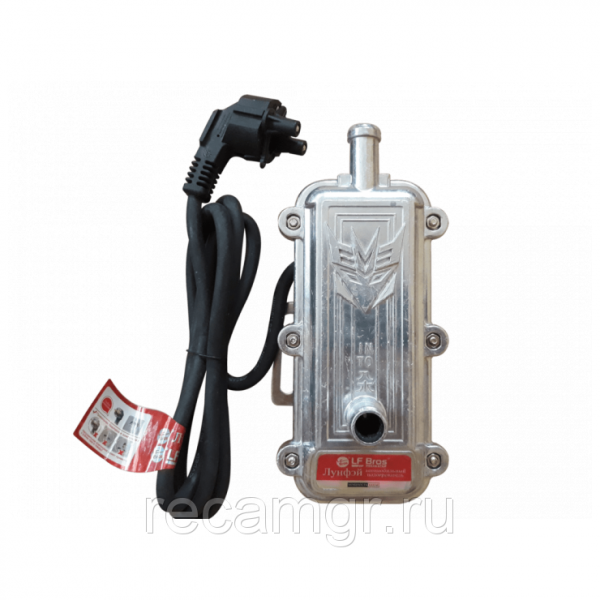

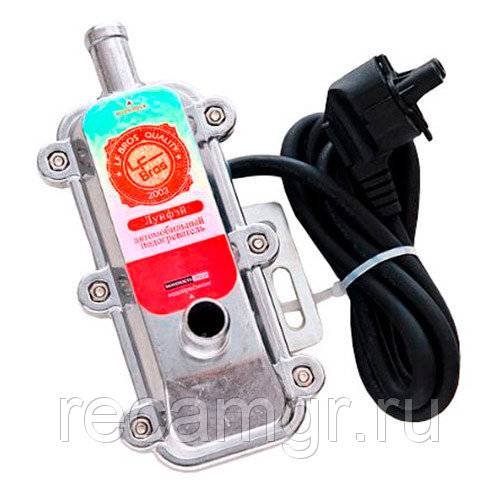

В аппарате Лунфей имеется следующие элементы:
- составной корпус;
- работающий от сети 220В нагревательный элемент (насос);
- терморегулятор;
Взаимодействие с жидкостью происходит через электрический подогреватель. Составной корпус, который разделён перегородкой, надёжно защищает контакт ОЖ с электрическими элементами установки.
Антифриз поступает через специальное углубление. Оно надёжно изолировано от того, в котором находятся элементы электропитания. Крыльчатка насоса и нагревательное устройство подсоединяются в это углубление. Через отводящий и подающий выводы, которые находятся на корпусе аппарата в резервуар для нагрева попадает ОЖ.
СТАРТ-ТУРБО Комплект «Универсал» №2
| «Универсал» №1 – Электроподогреватель «Старт-Турбо» с встроенным центробежным насосом. Комплект Монтажный Универсальный содержит необходимые комплектующие для установки в систему охлаждения ДВС последовательно с отопителем салона (обратка печки). (Схема установки на большинстве автомобилей). |
| «Универсал» №2 – Электроподогреватель «Старт-Турбо» с встроенным центробежным насосом. КМУ с расширенным содержимым комплектующих, для установки в систему охлаждения ДВС не только в разрез обратки печки, но и по другим схемам привязок. (Комплект с широкими возможностями применяемости, для монтажа по различным схемам врезок в систему охлаждения ДВС). |
| «Универсал» №3 – Электроподогреватель «Старт-Турбо» с встроенным центробежным насосом, мощностью 3,0 кВт . Предназначен для предпускового разогрева и подогрева двигателей грузовых и среднетоннажных автомобилей зарубежного и отечественного производства. КМУ содержит все необходимые комплектующие для установки в систему охлаждения ДВС последовательно с отопителем салона (обратка печки). |
«Старт-Турбо» предназначен для предпускового разогрева и подогрева двигателей легковых, среднетоннажных и грузовых автомобилей отечественного и зарубежного производства в зимний период эксплуатации.
Принцип работы электроподогревателя:
При подключении подогревателя к сети переменного тока напряжением 220В электроподогреватель – ТЭН, находящийся внутри корпуса, начинает нагревать охлаждающую жидкость. Одновременно включается центробежный электронасос. Центробежный электронасос обеспечивает непрерывную циркуляцию охлаждающей жидкости через подогреватель и рубашку системы охлаждения двигателя, к которой подключен подогреватель. Этим достигается быстрый и равномерный прогрев двигателя, а также исключается перегрев ТЭНа и увеличивается срок его службы. Терморегулятор автоматически поддерживает температуру охлаждающей жидкости в заданных пределах и предотвращает её перегрев при длительной работе подогревателя. Время разогрева двигателя зависит от климатических условий (температура, ветер), а также от условий стоянки автомобиля (открытая стоянка, гараж).
Установка и техническое обслуживание:
Электроподгреватель встраивается в систему охлаждения двигателя автомобилей отечественного и зарубежного производства(способ монтажа наружный), источник питания от электросети напряжением 220 В. Монтаж электроподогревателя рекомендуется производить на станции технического обслуживания автомобилей. Благодаря простой конструкции электроподгреватели не требуют частого технического обслуживания.
Читать дальше: Достоинства и недостатки лада гранта
Технические данные электроподогревателя:
Род тока – Переменный, частота 50Гц Номинальное напряжение — 220 В Класс защиты от поражения электрическим током – I Степень защиты — IP 34 Масса не более – 0,98 кг Габаритные размеры – 101×130×130 мм (101×130×150 мм)*
Диаметр подводящих патрубков – 16 мм (18 мм)* Производительность насоса — max 4.5-5 л/мин. Высота подъема — max 1 м. Потребляемая мощность — 1; 1,5; 2 кВт (3 кВт)* Температура срабатывания (отключения) терморегулятора – 70 °С Температура возврата (включения) терморегулятора – 50 °С
* — Технические данные для комплекта «Универсал» №3Комплектация
ДОСТОИНСТВА:
- Электроподогреватель может быть установлен в любом свободном месте моторного отсека и в любом пространственном положении, но при выборе пространственного положения подогревателя следует помнить, что центробежный насос, примененный в данной модели подогревателя, обеспечивает циркуляцию жидкости только при отсутствии в подогревателе и подходящем рукаве воздуха. Этим он выгодно отличается от подогревателей, работающих на принципе термосифонной циркуляции;
- Терморегулятор обеспечивает включение и выключение электроподогревателя в заданных температурных пределах, что защищает устройство от перегрева и экономит электроэнергию ;
Старт-Турбо
Лучшие автономные предпусковые подогреватели двигателя
Автономные предпусковые модели работают за счет подключения их к топливному баку или бензонасосу. Воздух и смесь топлива попадают в камеру сгорания, и с помощью запальной свечи быстро воспламеняются. В момент сгорания смеси происходит теплообмен, который и образует нагревания охладительной системы. Нагретый антифриз обеспечивает теплом не только механическую часть авто, но и самого салона. За счет этого система используется многими автолюбителями, которые привыкли к комфортному передвижению. При отборе оценивалось 7 номинантов, из них было отобрано только 3.
Webasto Thermo Top Comfort+
Модель появилась в 2017 году, и уже стала популярной среди автолюбителей. Она гарантирует мгновенное снабжение теплом, распространяя его не только на двигатель, но и на салон. Webasto Thermo Top Comfort+ позволяет контролировать уровень тепла, поступающего в салон, не перегревает радиатор печки, хорошо прогревает салон. Дизельный предпусковой подогреватель оснащен универсальным глушителем забора воздуха для горения, имеет расширенную выхлопную систему. Машина отапливается за 10-15 минут, не отбирает время, гарантирует комфортное, безопасное передвижение и работу охладительной системы. Как только двигатель обретает до 60 градусов воздуха, тепло автоматически поставляется в салон. Функция отключается, когда температура достигает 86 градусов.
Достоинства
- Быстро работает;
- Совместная система отопления;
- Высокое качество;
- Отсутствие потребности в электричестве.
Недостатки
- Высокая цена;
- Расход топлива.
Бинар-5S
Бинар-5S создан для разогрева автомобиля с объемом до 4л., используется до -45 градусов. Он обеспечивает расширенные возможности для системы отопления, действует за счет топлива. Принцип основан на мгновенном разогреве жидкости, которая застывает под действием минусового градуса. Процесс занимает до 20 минут, тепло одновременно поступает и в салон. В комплекте имеется пульт-таймер, с помощью которого можно контролировать уровень нагрева, при необходимости отключать его, также управлять можно с помощью мобильного приложения, при отсутствии пульта. Он имеет доступную цену, высокое качество, эффективность.
Достоинства
- Есть пульт для управления;
- Хорошо нагревает;
- Сохраняет тепло в салоне;
- Экономичный расход.
Недостатки
Не обнаружено.
Отзывы показывают, что бензиновый предпусковой подогреватель двигателя – это лучшая современная модель, которая функционирует по новым технологиям. Она устанавливается во многие автомобили, гарантирует комфортное снабжение теплом, исключает потерю функций.
Теплостар 14ТС-10-С 24В
Жидкостные модели, которые снабжают теплом не только легковые, но и грузовые автомобили, действующие за счет природного газа или дизтоплива. Они используются зимой для быстрого отопления салона и двигателя, обеспечивая его оптимальной работой. Даже при температуре -45 градусов, мотор будет быстро запускаться. В течение 15-20 минут тепло поступит и в салон, за несколько минут обеспечивая теплым воздухом и его пространство. Доступная цена позволяет купить модель каждому автолюбителю, продлевая комфортное передвижение даже зимой.
Достоинства
- Компактные размеры;
- Быстрое отопление;
- Много функций;
- Работает бесперебойно;
- Высокое качество материала.
Недостатки
Не обнаружено.
Как показывают отзывы, модель создана для легковых и грузовых авто, гарантирует полноценное снабжение теплом, повышает комфорт во время передвижения при температуре до -45 градусов.
Изготовление самодельного подогрева
Заводской котел или подогреватель практичней и безопасней, чем сделанный своими силами. Хотя и вариант с самодельным устройством тоже с правом на существование.
Существует множество вариантов для домашних мастеров. Один пример:
- в боковой панели и в днище оружейной гильзы, пропиливают отверстие, для нарезки резьбы под свечу;
- гильзу соединяют с всасывающим патрубком;
- установка конструкции непосредственно в бак машины;
- подвод кабелей бортовой сети.
Особенность данного метода установки заключается в том, что он используется для подогрева не двигателя, а топлива.
Во избежание поломки, применение этого вида подогрева возможно после выключения двигателя.
Инструкция по установке подогревателя Лунфэй
— Обращаем Ваше внимание, что не нужно оставлять предпусковой подогреватель включенным на всю ночь, рекомендуем использовать розетки-таймеры на 220В, которые в назначенное время включат подогреватель (есть в продаже на нашем сайте);
— При врезке в систему охлаждения учитывайте, что подогреватель желательно размещать ниже радиатора отопителя салонного пространства. Это препятствует проникновению воздуха.
— Врезать лунфей надо в систему охлаждения, в месте прохождения жидкости от блока цилиндров к отопителю.
— Чтобы расширить возможность установки агрегата, используйте дополнительные шланги. — Устанавливать лунфей можно по горизонтали или по вертикали. А можно даже под уголом 45 градусов.
— Крепите предпусковой подогреватель так чтобы он во время поезки не бился о другие части.
— Подключайте подогреватель к нормальному питанию с заземлением, чтобы избежать замыкания.
Описание метода последовательной установки подогревателя на двигатель:
— Подогреватель необходимо врезать в систему охлаждения, где жидкость идет от отопителя салона к блоку цилиндров (рис.-1). Как правило этот участок можно отследить по шлангам толщиной около 20мм идущих от двигателя автомобиля, в сторону салона авто (при работающем, прогретом автомобиле и включенном вентиляторе печки впускной шланг горячее, чем выпускной.
— Место для установки и крепления подогревателя нужно выбирать ниже, относительно радиатора печки салона, чтобы исключить завоздушивание подогревателя. В целях удобства и разнообразности мест размещения, рекомендуется использовать дополнительные шланги для установки, чтобы сохранить целостность и длину родных.
— Работа подогревателя Лунфей не зависит от установленного положения, что расширяет список мест для установки. Подогреватель лучше крепить к корпусу автомобиля, если не возможно, то найти другие возможные места, обдумав и исключив при этом возможность возгорания подогревателя, шлангов и провода сетевого питания (не нужно крепить близко к выхлопному коллектору). Так же нужно исключить возможность ударов подогревателя о другие части автомобиля во время езды.
Как мы уже говорили перед процессом установки необходимо определить входной и выходной шланги отопителя салона (можно по схеме в инструкции автомобиля), либо по разнице температур шлангов при работающем двигателе и включенном вентиляторе отопителя, далее выбрать место установки подогревателя и рассчитать расстояние для шлангов.
Слить охлаждающую жидкость из системы охлаждения или пережать патрубки зажимами (в районе монтажа). Снять шланг через который охлаждающая жидкость идет от отопителя салона (печки) непосредственно к двигателю. С помощью штуцеров соеденить подготовленные два шланга к освободившимся выводам охлаждающей жидкости. Прикрепить к свободным выводам шлангов подогреватель, соблюдая направление потока в контуре и направление прокачки жидкости в самом подогревателе, после чего заполнить систему охлаждения охлаждающей жидкостью.
По ниже размещённой схеме (Рис.-2), представлен аналогичный метод последовательной установки подогревателя, где охлаждающая жидкость идет от блока цилиндров к отопителю печки (паралельный патрубок отопителя печки.
Важно. Убедитесь, что вся система охлаждения заполнена жидкостью, так как завоздушивание контура отопителя салона может привести к выходу из строя подогреватель
Не запускайте подогреватель сразу после установки, необходимо, что-бы охлаждающая жидкость заполнила всю систему охлаждения, а для этого необходимо дать двигателю поработать некоторое время. При прогретом двигателе воздух из печки должен быть горячим!
Складывается мысль, что конструкция подогревателя может создавать небольшое сопротивление потоку охлаждающей жидкости при работе двигателя, но по многочисленным отзывам, действие этого фактора ничтожна мала относительно отопления салона. И на наш взгляд, сопротивления практически нет.
Необходимо следить, что бы во время работы подогревателя был открыт краник печки т.е. регулятор уровня температуры в салоне стоял на максимуме.
Параллельный способ установки подогревателя, относительно выше описанного, представляется более сложным.
Параллельная установка подогревателя Лунфей характерна освобождение малого круга обращения охлаждающей жидкости от сопротивления подогревателя, в таких моментах, когда внутреннее сечение контура отопителя салона явно больше внутреннего диаметра штуцеров подогревателя. Этот вид монтажа требует более изощренных инженерных решений в области гидродинамики и слесарного дела.
