История происхождения и характерные черты.
Во время Второй Мировой войны и в послевоенные годы в Великобритании мотоцикл считался признаком достатка. Мотоциклы стоили достаточно дорого, и к их владельцам относились с почтением и уважением. В начале 1950-х гг. средний класс смог позволить себе покупать автомобили. Вкупе с демилитаризацией производства цены на мотоциклы резко упали. Мотоцикл стал транспортом для бедных.
Появлению рокеров как субкультуры поспособствовали несколько факторов. Подъем производства после войны, как я уже говорил. Кроме того, у рабочего класса стали появляться излишки денег, что в совокупности с доступными кредитами позволило увеличить покупательскую способность. В большой степени на возникновение рокеров повлияла американская культура — музыка и кинофильмы.
А вот на кафе-рейсеры рокеры пересели именно из-за характерной особенности британских дорог и придорожной инфраструктуры. Все дело в том, что магистрали вокруг многих британских городов очень уж подходили для гонок, поскольку были кольцевыми и имели неплохое покрытие. А обилие придорожных круглосуточных кафешек определяло места не только тусовок, но и старта и финиша.
Рокеры были очень энергичной и спортивно-направленной субкультурой. Они регулярно устраивали заезды на скорость, при этом уже в то время тюнингуя свои мотоциклы таким образом, что они спокойно достигали скорости в 160 км/ч. (100 миль в час или «тонна». «Сделать тонну!» ;))Естественно, они частенько бились, устраивали попойки, драки. Все это сформировало негативное мнение о них у общественности.
Потом потихоньку субкультура угасла, но потом возрождалась множество раз по всему миру.
Рокеры часто использовали в своей символике череп и перекрещенные кости, поскольку глубокий тюнинг мотоциклов делал их крайне опасными для езды. Характерная одежда — кожаные куртки-косухи с множеством заклепок, открытые мотошлемы, летные очки и длинные шелковые шарфы. Ну правда чаще всего ездили вообще без шлемов) На ногах носили либо джинсы, либо кожаные штаны и кожаные мотоботы (обычно фирмы Lewis Leathers). В моде были брелки Esso и нашивки клуба «59 club of England». Вообще, должно быть, рокеры довольно клево выглядели с учетом того, что к тому же почти поголовно носили прически а ля Элвис
Рокеры не слишком опрятно выглядели, к тому же имели некоторую склонность к насилию, поэтому вскоре их перестали пускать во многие пабы, клубы и танцплощадки, и они тусили в придорожных кафе, которые одновременно играли роль места старта и финиша при проведении гонок. Наиболее известные «тусовочные» кафе рокеров — это The Ace Cafe, Chelsea Bridge tea stall, Ace of Spades, Busy Bee и Johnsons.
Устройство и принцип работы рокеров

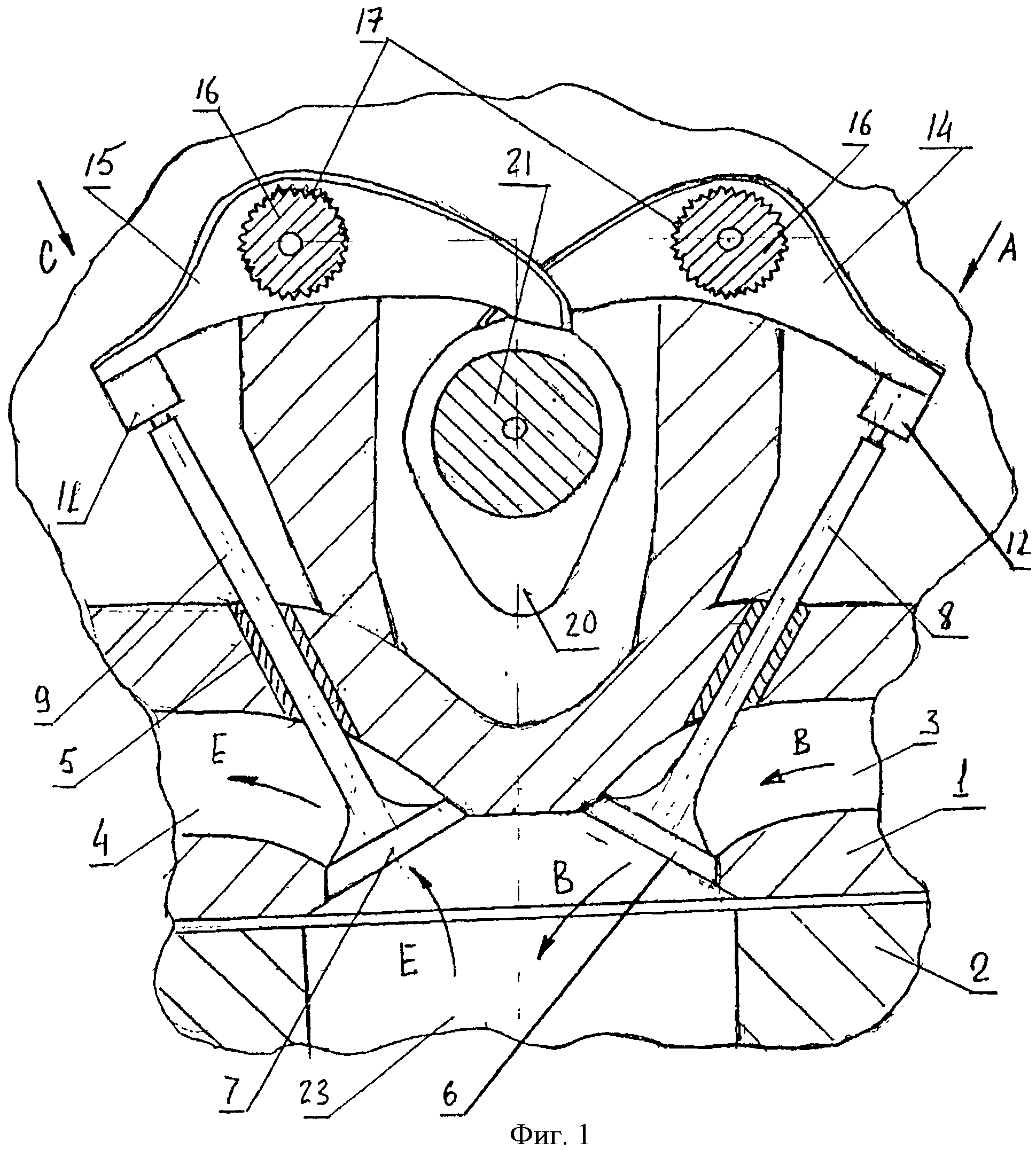

Конструкция рокера представляет из себя рычаг с двумя плечами — коротким и длинным. Между ними расположено осевое отверстие, относительно которого происходит движение рокера в процессе работы. Один конец рычага соединён со штоком клапана, другой — с толкателем. В рабочем цикле толкатель действует на одно плечо, а другое плечо толкает клапан.

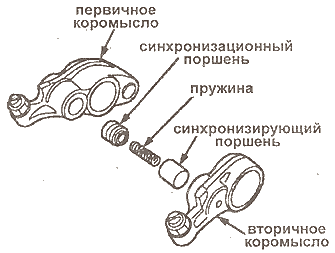

Ещё конструкция рокера предусматривает различные регулировочные механизмы (винты), технологические каналы и отверстия для того, чтобы обеспечить смазкой движущиеся конструкции элементов ГРМ.
Рокеры могут быть изготовлены несколькими способами — литьём, штамповкой или ковкой. Считается, что кованые рокеры прочнее и надёжнее прочих за счёт специфики технологической обработки.
Фазы газораспределения
Фазами газораспределения принято считать начало открытия и момент закрытия клапана, выраженный в градусах угла поворота коленвала относительно мертвых точек. Лучшая очистка цилиндра от выхлопных газов достигается при открытии выпускного клапана до наступления нижней мертвой точки (НМТ), и закрытии после ВМТ. Наполнение цилиндров воздухом или горючей смесью происходит при открытии впускного клапана до прохождения им ВМТ, и закрытии после НМТ. Период одновременного открытия обоих клапанов называется их перекрытием.
Фазы подбираются на заводе-изготовителе двигателя экспериментальным путем, и зависят от его конструкции и быстроходности. При этом колебание газов используется таким образом, что перед закрытием впускного клапана перед ним находится волна давления, а перед закрытием выпускного – волна разрежения. Такой подбор фаз обеспечивает одновременное улучшение заполнения цилиндров воздухом или смесью, а также их очистку от выхлопных газов.

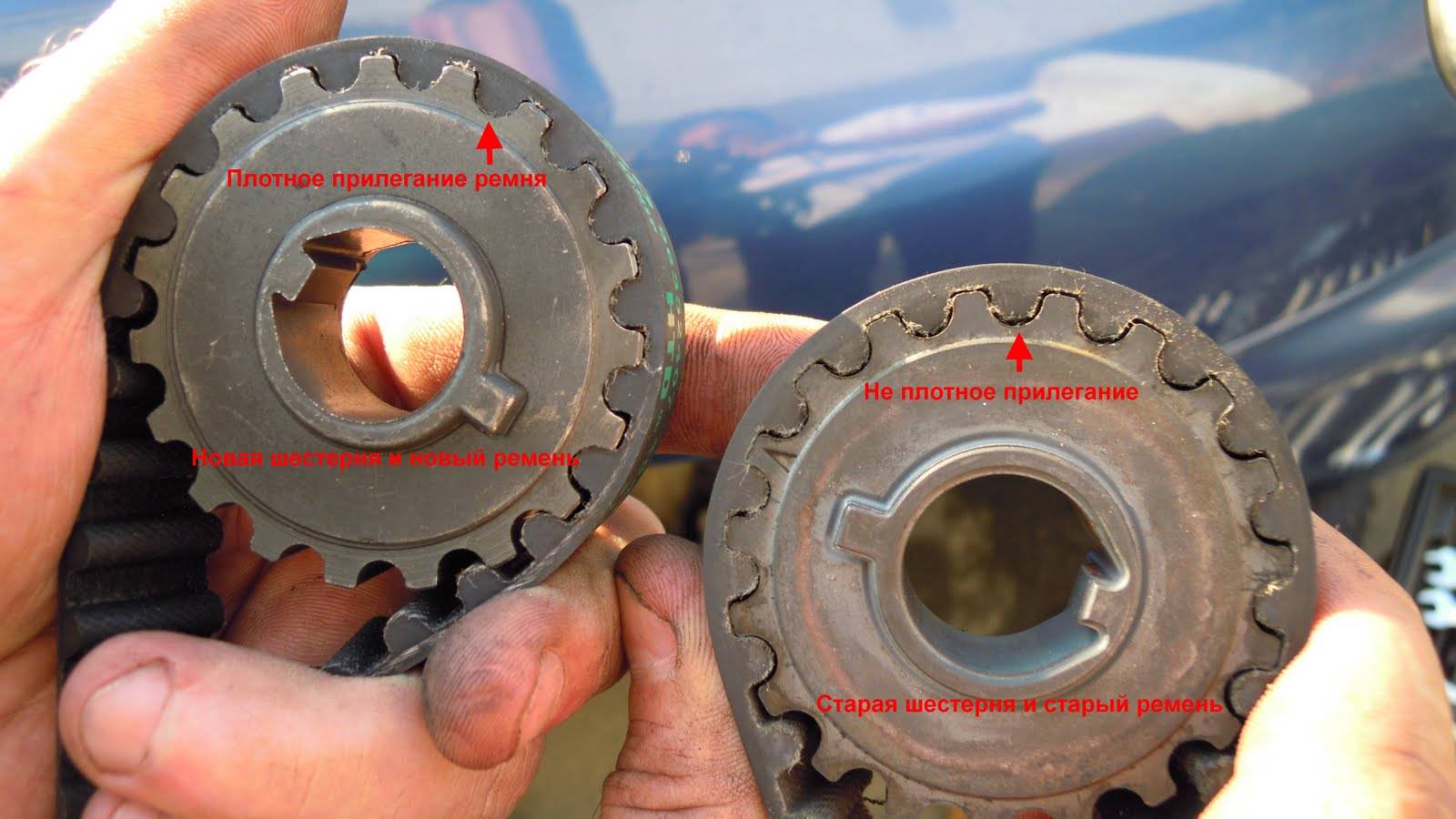

Установка механизма газораспределения осуществляется при помощи меток на шестернях. Отклонение от нормы на пару зубов или звездочек может привести к удару клапана о поршень и поломке двигателя. Постоянство фаз сохраняется при наличии теплового зазора в клапанном механизме, нарушения которого вызывают уменьшение или увеличение продолжительности открытия.
Для каждого двигателя завод-изготовитель указывает фазы газораспределения в виде диаграммы, где показаны моменты открытия, закрытия, и перекрытия клапанов.
Рокера Пиленга
Когда в продаже появились рокера Пиленга, тут же посыпались вопросы. Цитата. *Я поставил комплект рокеров, регулировал несколько раз, все равно все грохочет итд*. Конец цитаты. Секрет я объяснял выше. Рокера Пиленга действительно хорошИ, но они старого образца, с лункой под большой шарик. Естественно они легко садятся на маленький, только рокер болтается на шарике, как карандаш в стакане. Ни о какой регулировке речи просто быть не может. Но фиат так просто не сломать и двигатель, даже при таком издевательстве, продолжает работать.
Немножко о рокерах Пиленга. Отличия по весу от «наших» рокеров фактически нет. Разница в другом – материал. Они сделаны действительно из ковкого серого чугуна. Как на «копейках», где движки выхаживали по нескольку «соток» и никто никогда не слышал про замену рокеров. Что делать, если вы хотите поставить эту качественную деталь? Это очень тщательно поискать на разборках, в закромах или пещере Алладина, болты старого образца, с большим шариком. Также могу порадовать тех, у кого еще живы гидрокомпенсаторы старого образца. На них большие шарики и поэтому если очень хочется можно установить рокера Пиленга. На гидроопорах нового образца, конструктивно сделан маленький шарик, поэтому этот номер не прокатит.
Рокеры, или коромысла клапанов, входят в состав деталей механизма ГРМ некоторых автомобильных двигателей, чаще всего, так называемой, классической конструкции. В современных двигателях, после окончательного перехода к верхнему расположению распределительных валов, рокеры встречаются редко. Обычно их применение может быть вызвано отступлением от стандартной конструкции клапанного механизма, например, ради уменьшения габаритов двигателя. Иными словами, моторный отсек может быть таким маленьким, что инженерам приходится менять компоновку деталей двигателя, чтобы полученный агрегат “вписался” в заданное пространство.
Кованные спортивные детали двигателя крепче обычных, так как при ковке структура металла укрепляется от механического воздействия
Сухари
Сухари клапанов служат замком, соединяющим наружную тарелку пружины и клапан так, чтобы пружина возвращала клапан в исходное требуемое положение.
Изготавливают клапана из жаростойкой, в подавляющем большинстве случаев хромистой стали, которая выдерживает температурную нагрузку порядка 800-900Сº.
Тарелки клапанов также используют высококачественную сталь или сплавы более легких и прочных металлов, таких как титан.
Клапаны двигателя открываются в последовательности порядка работы двигателя. Само открытие клапана происходит в момент передачи усилия распределительного вала при помощи привода.
Рокера Пиленга
Когда в продаже появились рокера Пиленга, тут же посыпались вопросы. Цитата. *Я поставил комплект рокеров, регулировал несколько раз, все равно все грохочет итд*. Конец цитаты. Секрет я объяснял выше. Рокера Пиленга действительно хорошИ, но они старого образца, с лункой под большой шарик. Естественно они легко садятся на маленький, только рокер болтается на шарике, как карандаш в стакане. Ни о какой регулировке речи просто быть не может. Но фиат так просто не сломать и двигатель, даже при таком издевательстве, продолжает работать.
Немножко о рокерах Пиленга. Отличия по весу от «наших» рокеров фактически нет. Разница в другом – материал. Они сделаны действительно из ковкого серого чугуна. Как на «копейках», где движки выхаживали по нескольку «соток» и никто никогда не слышал про замену рокеров. Что делать, если вы хотите поставить эту качественную деталь? Это очень тщательно поискать на разборках, в закромах или пещере Алладина, болты старого образца, с большим шариком. Также могу порадовать тех, у кого еще живы гидрокомпенсаторы старого образца. На них большие шарики и поэтому если очень хочется можно установить рокера Пиленга. На гидроопорах нового образца, конструктивно сделан маленький шарик, поэтому этот номер не прокатит.
История [ править | править код ]
Двуплечий рычаг применялся со времен глубокой древности, однако прообразом коромысла может считаться только рычаг на фиксированной оси (примитивный без втулок, с подшипником скольжения, с подшипником качения). Около 1500 года до н. э. в Египте и Индии появляется шадуф (колодец с «журавлём»), прообраз современных кранов, устройство для поднятия сосудов с водой.
Эта схема применялась в подъёмных механизмах, осадных машинах и везде, где надо было поменять направление движения звена на противоположное (тогда как в чистом рычаге основной упор делался на усиление и соотношение плечей велико). В современных ДВС, например, в коромыслах соотношение плечей относительно мало и находится в диапазоне 1:1 — 1:2.
https://youtube.com/watch?v=upHuuXhi5Jc
Перспективы применения в ГРМ [ править | править код ]
В современных двигателях наблюдается устойчивая тенденция к постепенному повышению частоты вращения . Применение схемы ГРМ OHV сейчас ограничено относительно тихоходными ДВС с большими рабочими объёмами. Схема SOHC уступает место DOHC. Применимость коромысел в быстроходных ДВС поэтому уменьшается, что обусловлено такими причинами:
- чем больше деталей между кулачком и клапаном, тем выше инерция привода;
- чем больше деталей между кулачком и клапаном, тем меньше жёсткость.
В тихоходных, например судовых, ДВС применение схемы OHV является основным поэтому коромысла сейчас используют все основные производители .
Рокер — это не только владелец мотоцикла и представитель субкультуры, которая зародилась в Великобритании в конце 50х и начале 60х годов. Если говорить про устройство автомобиля, то рокер (или коромысло клапана) — это важная деталь механизма ГРМ на двигателях с классическим расположением распредвала.
Многие современные автомобили не имеют рокеров в механизме ГРМ. Это связано с тем, что распредвал в них конструктивно имеет верхнее расположение. Однако совсем выйти из применения рокеры не могут. Они по прежнему применяются в двигателях в тех случаях, когда есть потребность сэкономить на размерах распредвала. Это характерно для конструкций двигателей малогабаритных автомобилей.
Устройство и принцип работы рокеров
Конструкция рокера представляет из себя рычаг с двумя плечами — коротким и длинным. Между ними расположено осевое отверстие, относительно которого происходит движение рокера в процессе работы. Один конец рычага соединён со штоком клапана, другой — с толкателем. В рабочем цикле толкатель действует на одно плечо, а другое плечо толкает клапан.
Ещё конструкция рокера предусматривает различные регулировочные механизмы (винты), технологические каналы и отверстия для того, чтобы обеспечить смазкой движущиеся конструкции элементов ГРМ.
Рокеры могут быть изготовлены несколькими способами — литьём, штамповкой или ковкой. Считается, что кованые рокеры прочнее и надёжнее прочих за счёт специфики технологической обработки.
Устройство и принцип работы рокеров
Конструкция рокера представляет из себя рычаг с двумя плечами — коротким и длинным. Между ними расположено осевое отверстие, относительно которого происходит движение рокера в процессе работы. Один конец рычага соединён со штоком клапана, другой — с толкателем. В рабочем цикле толкатель действует на одно плечо, а другое плечо толкает клапан.
Ещё конструкция рокера предусматривает различные регулировочные механизмы (винты), технологические каналы и отверстия для того, чтобы обеспечить смазкой движущиеся конструкции элементов ГРМ.
Рокеры могут быть изготовлены несколькими способами — литьём, штамповкой или ковкой. Считается, что кованые рокеры прочнее и надёжнее прочих за счёт специфики технологической обработки.
Принцип работы
Работу газораспределительного механизма сложно рассматривать отдельно, в отрыве от рабочего цикла двигателя. Ведь его основная задача – это вовремя открыть и закрыть клапана на определенный промежуток времени. Соответственно на такте впуска открываются впускные, а на такте выпуска – выпускные. То есть фактически механизм должен реализовывать рассчитанные фазы газораспределения.
Технически это происходит следующим образом:
- Коленчатый вал передает крутящий момент посредством привода на распределительный.
- Кулачок на распределительном валу нажимает на толкатель или коромысло.
- Клапан перемещается внутрь камеры сгорания, открывая доступ свежему заряду или отработавшим газам.
- После того как кулачок проходит активную фазу воздействия, клапан возвращается на место под действием пружины.
Стоит также отметить, что за полный рабочий цикл распредвал совершает 2 оборота, попеременно открывая клапана в каждом цилиндре, в зависимости от порядка их работы. То есть, например, при схеме работы 1-3-4-2 в один и тот же момент времени в первом цилиндре будут открыты впускные клапаны, а в четвертом выпускные. Во втором и третьем клапаны будут закрыты.
Газораспределительный механизм имеет 2 свойственные неполадки — неплотное примыкание клапанов к гнездам и невозможность полностью открыть клапаны.
Неплотное примыкание клапанов к гнездам обнаруживается по таким показателям: хлопки, возникающие иногда во впускной либо выпускной трубе, уменьшение мощности мотора. Факторами неплотного закрытия клапанов могут быть:
- возникновение нагара на поверхности клапанов и гнезд;
- формирование раковин на рабочих фасках и искривление головки клапана;
- неисправность пружин клапанов.
Неполное открытие клапанов сопровождается стуком в троящем моторе и уменьшением его мощности. Данная поломка возникает в следствии значительного промежутка меж стержнем клапана и носком коромысла. К характерным поломкам для ГРМ нужно причислить кроме того изнашивание шестерен распредвала, толкателей, направляющих клапана, смещение распредвала и изнашивание втулок и осей коромысел.
Практика демонстрирует, что на газораспределительный механизм приходится примерно четвертая часть всех отказов мотора, а уже на предотвращение этих отказов и восстановление ГРМ уходит 50% трудоёмкости обслуживания и ремонтных работ. Для диагностирования поломок применяют следующие параметры:
- определяют фазы газораспределительного механизма автомобиля;
- измеряют тепловой зазор между клапаном и коромыслом;
- измеряют промежуток между клапаном и седлом.
Измерение фаз газораспределения
Подобное диагностирование ГРМ двигателя выполняется на заглушенном моторе с помощью особого набора устройств, среди которых имеются указатель, моментоскоп, малка-угломер и прочие дополнительные приборы. Для того, чтобы фиксировать период раскрытия впускного клапана на 1-ом цилиндре, необходимо покачивать вокруг своей оси коромысло, а далее направить коленвал мотора до момента появления зазора меж клапаном и коромыслом. Малка-угломер для замера разыскиваемого зазора ставится прямо на шкив коленвала.
Измерение теплового промежутка между клапаном и коромыслом
Тепловой зазор измеряют при помощи набора щупов либо иного особого устройства. Это набор из металлических пластинок длиной в 100мм, толщина которых обязана быть не больше 0,5мм. Коленвал мотора поворачивают вплоть до верхней предельной точки, в период такта сжатия подобранного для контроля цилиндра. Непосредственно благодаря щупам разной толщины, поочередно вставляемым в сформировавшееся отверстие, и измеряется зазор.
Почему стучат клапана о поршни?
Стук клапанов о поршни и соответствующий шум при работе мотора появляются вследствие рассинхронизации фаз ГРМ. Если при поднятии поршня к ВМТ клапаны остаются открытыми, поршень бьет по тарелке клапана. Последствия работы двигателя с подобной неисправностью зачастую видны через свечное отверстие даже без эндоскопа. Тарелки клапанов оставляют на поршнях характерные отметки. Нередко при этом ножка клапана деформируется.
Причина такой неисправности в неправильной установке фаз ГРМ либо в перескоке цепи/ремня ГРМ. Эксплуатировать автомобиль с подобной неисправностью категорически запрещено.
Печать
Рокер (коромысло)
Рокер (коромысло) — механизм, который используется для передачи энергии вращения распределительного вала на впускной или выпускной клапан.
Рокеры (или коромысла) выступают посредниками при передаче вращения. Кулачок распредвала давит на рокер, а тот передает толчок клапану, вызывая его открытие. В дальнейшем, подпружиненный клапан сам толкает рокер на место, как только кулачок распредвала выходит на «круглый» участок. Этот простой механизм на деле оказывается очень эффективным в работе.
Наибольшую нагрузку рокер испытывает в момент износа распредвала, и при нарушении тепловых зазоров клапанов. В этом случае распределенное давление изменяется на ударную нагрузку, что приводит к взаимному износу и рокера и распредвала. В этом случае требуется замена рокеров.
1-2 — рокеры (коромысла).
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Еще интересные статьи
Диагностика ГРМ
Газораспределительный механизм имеет 2 свойственные неполадки — неплотное примыкание клапанов к гнездам и невозможность полностью открыть клапаны.
Неплотное примыкание клапанов к гнездам обнаруживается по таким показателям: хлопки, возникающие иногда во впускной либо выпускной трубе, уменьшение мощности мотора. Факторами неплотного закрытия клапанов могут быть:
- возникновение нагара на поверхности клапанов и гнезд;
- формирование раковин на рабочих фасках и искривление головки клапана;
- неисправность пружин клапанов.
Неполное открытие клапанов сопровождается стуком в троящем моторе и уменьшением его мощности. Данная поломка возникает в следствии значительного промежутка меж стержнем клапана и носком коромысла. К характерным поломкам для ГРМ нужно причислить кроме того изнашивание шестерен распредвала, толкателей, направляющих клапана, смещение распредвала и изнашивание втулок и осей коромысел.
Практика демонстрирует, что на газораспределительный механизм приходится примерно четвертая часть всех отказов мотора, а уже на предотвращение этих отказов и восстановление ГРМ уходит 50% трудоёмкости обслуживания и ремонтных работ. Для диагностирования поломок применяют следующие параметры:
- определяют фазы газораспределительного механизма автомобиля;
- измеряют тепловой зазор между клапаном и коромыслом;
- измеряют промежуток между клапаном и седлом.
Измерение фаз газораспределения
Подобное диагностирование ГРМ двигателя выполняется на заглушенном моторе с помощью особого набора устройств, среди которых имеются указатель, моментоскоп, малка-угломер и прочие дополнительные приборы. Для того, чтобы фиксировать период раскрытия впускного клапана на 1-ом цилиндре, необходимо покачивать вокруг своей оси коромысло, а далее направить коленвал мотора до момента появления зазора меж клапаном и коромыслом. Малка-угломер для замера разыскиваемого зазора ставится прямо на шкив коленвала.
Измерение теплового промежутка между клапаном и коромыслом
Тепловой зазор измеряют при помощи набора щупов либо иного особого устройства. Это набор из металлических пластинок длиной в 100мм, толщина которых обязана быть не больше 0,5мм. Коленвал мотора поворачивают вплоть до верхней предельной точки, в период такта сжатия подобранного для контроля цилиндра. Непосредственно благодаря щупам разной толщины, поочередно вставляемым в сформировавшееся отверстие, и измеряется зазор.
Определение промежутка между клапаном и седлом
Его можно оценить по объему воздуха, который будет выходить через уплотнитель перекрытых клапанов. Эта процедура прекрасно объединяется с чисткой форсунок. Когда они уже сняты, убирают валики коромысел и прикрывают все клапаны. Затем в камеру сгорания под большим давлением происходит подача сжатого воздуха. Поочередно на любом из контролируемых клапанов ставят устройство, которое позволяет измерить расход воздуха. Если потеря воздуха превысит разрешенную, выполняется ремонт газораспределительного механизма.
Устройство ГРМ
С противоположной стороны распределительного вала посредством прямой передачи или при помощи ремня, могут приводиться в действие вакуумный усилитель, гидроусилитель руля или автомобильный генератор.
Распредвал представляет собой ось с проточенными на ней кулачками. Кулачки расположены по валу так, что в процессе вращения, соприкасаясь с толкателями клапанов, нажимают на них точно в соответствии с рабочими тактами двигателя.
Существуют двигатели и с двумя распредвалами (DOHC) и большим числом клапанов. Как и в первом случае, шкивы приводятся в действие одним ремнем ГРМ и цепью. Каждый распредвал закрывает один тип клапанов впускных или выпускных.
Клапан нажимается коромыслом (ранние версии двигателей) или толкателем. Различают два вида толкателей . Первый – толкатели, где зазор регулируется калибровочными шайбами, второй – гидротолкатели. Гидротолкатель смягчает удар по клапану благодаря маслу, которое находится в нем. Регулировка зазора между кулачком и верхней частью толкателя не требуется.
Использование в измерительных приборах [ править | править код ]
В лабораторных аналитических весах применяются равноплечие коромысла (соотношение плечей 1:1) .
В промышленных механических весах применяются неравноплечие коромысла (соотношение плечей 1:10 — 1:100). Однако термин неравноплечее коромысло чаше заменяют термином неравноплечий рычаг .
В первых механических часах XII—XVI веков роль осцилятора выполнял особый вид коромысла — билянец, позднее он уступил место маятниковому осцилятору Гюйгенса.
Аналитические весы с равноплечим коромыслом.
Рычажные весы с неравноплечим коромыслом (ил. из словаря Брокгауза и Ефрона).
Коромысло (билянец) в роли осцилятора (первый ряд, третий слева)
Рокера Пиленга
Когда в продаже появились рокера Пиленга, тут же посыпались вопросы. Цитата. *Я поставил комплект рокеров, регулировал несколько раз, все равно все грохочет итд*. Конец цитаты. Секрет я объяснял выше. Рокера Пиленга действительно хорошИ, но они старого образца, с лункой под большой шарик. Естественно они легко садятся на маленький, только рокер болтается на шарике, как карандаш в стакане. Ни о какой регулировке речи просто быть не может. Но фиат так просто не сломать и двигатель, даже при таком издевательстве, продолжает работать.
Немножко о рокерах Пиленга. Отличия по весу от «наших» рокеров фактически нет. Разница в другом – материал. Они сделаны действительно из ковкого серого чугуна. Как на «копейках», где движки выхаживали по нескольку «соток» и никто никогда не слышал про замену рокеров. Что делать, если вы хотите поставить эту качественную деталь? Это очень тщательно поискать на разборках, в закромах или пещере Алладина, болты старого образца, с большим шариком. Также могу порадовать тех, у кого еще живы гидрокомпенсаторы старого образца. На них большие шарики и поэтому если очень хочется можно установить рокера Пиленга. На гидроопорах нового образца, конструктивно сделан маленький шарик, поэтому этот номер не прокатит.
Рокеры, или коромысла клапанов, входят в состав деталей механизма ГРМ некоторых автомобильных двигателей, чаще всего, так называемой, классической конструкции. В современных двигателях, после окончательного перехода к верхнему расположению распределительных валов, рокеры встречаются редко. Обычно их применение может быть вызвано отступлением от стандартной конструкции клапанного механизма, например, ради уменьшения габаритов двигателя. Иными словами, моторный отсек может быть таким маленьким, что инженерам приходится менять компоновку деталей двигателя, чтобы полученный агрегат «вписался» в заданное пространство.
Кованные спортивные детали двигателя крепче обычных, так как при ковке структура металла укрепляется от механического воздействия
Устройство газораспределительного механизма
Газораспределительный механизм состоит из:
- распределительного вала;
- толкателей;
- клапанов;
- коромысла;
- штанги;
- привода.
1. Распределительный вал. Вращение распределительного вала приводит к своевременному открытию и закрытию клапанов газораспределительного механизма в зависимости от последовательности работы цилиндров двигателя, учитывая фазы газораспределения газов в механизме. Изготавливают распределительный вал из высокопрочной закаленной стали или чугуна. На валу ГРМ имеются опорные шейки и кулачки. Форма кулачков влияет на рабочие процессы распределения горючей смеси и газов, частоту и время открытия, закрытия клапанов. В торце распределительного вала ГРМ крепится звездочка (на которую устанавливается цепь) или шкив привода вала (на которую одевается ремень). Вал устанавливается в корпусе на подшипниках. В целях предотвращения осевых смещений распределительный вал имеет упорный фланец.
2. Толкатели. Толкатели – это детали газораспределительного механизма, которые служат для передачи усилий от кулачков распределительного вала к штангам коромысел. Толкатели изготавливают из высокопрочной стали или чугуна.
Виды толкателей: роликовые, цилиндрические, грибовидные.
Движение толкателей происходит в корпусах, закрепленных на блоке цилиндров или по направляющим.
3. Клапаны. Клапаны служат для подачи горючей смеси в цилиндры двигателя и вывода отработанных газов. Различают впускные и выпускные клапаны. Впускные служат для впуска горючей смеси, а выпускные клапаны служат для выпуска отработавших газов.
Конструкция клапана. Клапан состоит из стержня и головки. НА клапанной головке имеется кромка под 45 градусов для лучшего прилегания клапана. Впускной клапан отличается от выпускного диаметром. Выпускной клапан значительно больше по диаметру, чем впускной, так как объем отработавших газов превышает объем подающейся горючей смеси. Клапаны ГРМ установлены в головке блока цилиндров. Место их соединения называется седлом и имеет конусную форму. Для герметизации цилиндра предназначен клапанный механизм. Для улучшения герметизации цилиндра проводят процесс под названием притирка клапанов.
Впускные клапаны изготавливают из стали с хромистым покрытием, а выпускные клапаны из жаропрочной стали. Седла клапанов изготавливают из жаропрочного чугуна.
Движение стержней клапанов осуществляется по направляющим втулкам, которые изготавливаются из чугуна или стали. Направляющие соединены с головкой блока цилиндров. Клапаны оснащены внутренней и наружной пружинами. Пружины же крепятся с помощью тарелок, сухарей и шайб.
Открытие клапанов осуществляется через усилие, которое передается от распределительного вала на клапан.
Газораспределительный механизм современных двигателей устроен таким образом, что на каждый цилиндр двигателя имеется по два клапана впуска и два клапана выпуска. Для снятия клапанов используют рассухариватели клапанов.
4. Штанги
Штанги служат для передачи усилия от толкателей к коромыслам. Штанги толкателей могут иметь форму полых цилиндрических стержней со стальными наконечниками.
Штанги изготавливают из износостойкого алюминиевого сплава, крепятся с одной стороны к коромыслу, а с другой – к толкателю.
5. Коромысло
Коромысло служит для передачи усилия от штанги к клапанам. Коромысло выполнено в виде рычага с двумя плечами, который крепится на оси. При этом одно плечо длиннее, чем другое (возле штанги).
Коромысла изготавливают из прочной стали. Устанавливают коромысло на оси, которая крепится к головке цилиндров, на специальных втулках. Втулки предназначены для уменьшения трения между осью и коромыслом.
6. Привод распределительного вала
Распределительный вал приводится в движение от коленчатого вала при помощи привода, который может быть, как мы говорили цепной, шестеренчатый, ременной.
Скорость вращения распределительного вала в 2 раза меньше, чем скорость вращения коленчатого вала, что обеспечивается передаточным числом звездочки, либо размером шкива.
Таким образом, за два вращения коленчатого вала, распределительный вал совершит только одно вращение, что необходимо для осуществления одного рабочего цикла.
Часто встречается в обиходе автомобилистов такой термин, как тепловой зазор.
Как определить стук клапанов?
Для определения стука клапанов вам потребуется технический фонендоскоп. Вы сможете максимально точно локализировать источник звука, отличив стук в двигателе со стороны цепного привода ГРМ от стрекота гидрокомпенсаторов, который будет доноситься из-под клапанной крышки.
В некоторых случаях источник постороннего звука можно определить по косвенным признакам неисправности тех или иных компонентов. Так стук клапанов на холодном двигателе чаще всего говорит о слишком большом тепловом зазоре, который по мере прогрева двигателя уменьшается.
Неправильную работу гидрокомпенсаторов также можно определить на слух и по косвенным признакам:
- характерный стрекот появляется в первые секунды или минуты после запуска;
- клапана стучат на горячую. По мере прогрева двигателя вязкость масла уменьшается. Если из-за критичного износа зазоры в плунжерной паре увеличиваются, напор масла и давление на плунжер уменьшаются. Как следствие, гидрокомпенсатор не обеспечивает компенсацию теплового зазора.
