Карбюратор ВАЗ 2109 – устройство и настройка системы + Видео

Устройство карбюратора ВАЗ-2109

Первые переднеприводные авто ВАЗ были запущены в производство 1985 году, Тольяттинский завод начал производить трехдверные модели 2108, оснащенные 1,3-литровым бензиновым двигателем. Несколько позднее было налажено конвейерное производство 5-дверных «девяток», также появились новые двигатели 1,1 и 1,5 л (модификации 21081 и 21083).

Под каждой объем мотора АвтоВАЗом разработан свой карбюратор, но внешне КУ между собой фактически не различаются, разница заключается лишь в дозирующих элементах, расположенных внутри корпуса, и шильдиком с обозначением модели. В отличие от классических «Озонов» «Солексы» имеют корпус только лишь из двух частей, а не из трех – это основная секция с площадкой для установки на двигатель и верхняя крышка.

Устройство карбюратора ВАЗ-2109 имеет свои особенности, но в целом содержит те же самые детали, что и другой подобный узел для легковых отечественных автомобилей девяностых и начала двухтысячных годов. Этот КУ – эмульсионного типа, двухкамерный, с последовательным открыванием камер, для более стабильной работы снабжен жидкостным подогревом (используется тосол или антифриз, залитый в охлаждающую систему).

главная дозирующая, является основной, ее элементы есть в обеих камерах (жиклеры подачи воздуха и топлива, диффузоры, эмульсионные трубки);
холостого хода (ХХ), обеспечивает стабильность работы ДВС на малом ходу, экономичное потребление бензина;
переходная с первой камеры на вторую, служит для предотвращения рывков и провалов в момент открытия заслонки второй камеры;

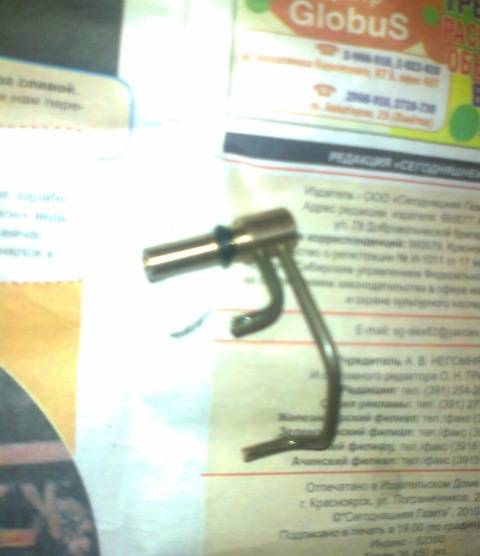

насос-ускоритель, подает дополнительную порцию топлива в момент резкого ускорения автомобиля, за счет чего обороты набираются плавно, без рывков;
экономайзер, обогащает топливную смесь при больших оборотах двигателя внутреннего сгорания (ДВС) и повышенных нагрузках;
пусковое устройство, позволяет без проблем запускаться мотору в любую холодную погоду:
поплавковая камера, поддерживает необходимый уровень бензина вне зависимости от нагрузки и скорости.

При износе деталей карбюраторного узла, их засорении или выходе из строя появляются различные неисправности, такие как потеря мощности, неровная работа двигателя, увеличенный расход топлива, остановка мотора при сбросе газа и прочее. Самостоятельно разобраться со всеми тонкостями ремонта может только специалист, но многие водители в состоянии произвести чистку, регулировку и настройку карбюратора своими руками.

Настройка карбюратора на ваз 2109

При долговременной эксплуатации, карбюратор не нуждается в регулярном промывании снаружи. Необходимость возникает только в случае сильного загрязнения подвижных механизмов, и то лишь в том случае, если в результате загрязнения нарушится свобода подвижности деталей, также очистку карбюратора нужно провести перед настройкой или ремонтом.

При внутренней прочистке нельзя пользоваться кисточками или тряпками, поскольку в жиклеры могут попасть нитки, щетинки и волокна. Желательно использовать специальные средства и жидкости по чистке и уходу за карбюратором. Когда карбюратор почищен, можно приступить к регулировке.

Приступаем к регулировке привода заслонки дросселя, в первую очередь нужно проверить натяжение троса.

Трос не должен провисать, но и сильно натянут быть не должен, потому что чрезмерно натянутый трос не даёт возможности полностью закрыться. Чтобы натянуть или же ослабить натяжение, надо отрегулировать привод.

Ключом на «13» следует держать гайку наконечника на оболочке троса, а вторым ключом потихоньку откручивать контргайку на пару оборотов.

После можно начинать выставлять нужное расстояние от наконечника регулировочной гайки и карбюратора.

Педаль газа должна быть отпущена — при полностью нажатой педали заслонка полностью открыта.

Теперь открученную ранее контргайку нужно затянуть.

Для того, чтобы произвести регулировку привода воздушной заслонки, с воздушного фильтра требуется снять крышку. После начинаем проверять ход тяги в оболочке. В том случае, если привод правильно отрегулирован, то при «утопленной» ручке привода воздушная заслонка должна открываться полностью.

Если у вас что-то не так, то нужно отрегулировать. Рычаг следует полностью провернуть, чтобы заслонка открылась полностью.

Ручку привода заслонки нужно «утопить».

Берем пассатижи, ими надо вытянуть тросик из «рубашки», после чего болт нужно зажать обратно.

Начинаем регулировать пусковое устройство, точную регулировку можно выполнить только на снятом карбюраторе, пользуясь подстройкой зазоров. Чтобы произвести регулировку карбюратора не снимая его — понадобится тахометр.

Начинаем, первое, что нужно сделать, это снять корпус воздушного фильтра, затем до упора вытягивается рукоятка привода воздушной заслонки. Запускаем мотор. Саму заслонку нужно открыть отверткой примерно на 1/3 ее полного хода. Крутим регулировочный болт, надо добиться 3200-3400 об/мин., после заслонку отпускаем.

Теперь, при ослабленной контргайке, крутим винт отверткой: нужно чтобы частота вращения была 2800-3000 об/мин. Ну, и все, теперь следует затянуть гайку, а корпус фильтра поставить на место.

Чтобы отрегулировать холостой ход, двигатель требуется прогреть до рабочей температуры, также нужно включить мощные потребители электричества, можно включить фары или печку. Берем отвертку, с ее помощью нужно вращать винт «качества», чтобы выставить максимальные обороты.

Теперь, пользуясь винтом «количества», нужно уменьшить обороты до такой отметки, которая на 50-100 больше, чем должно быть на холостом ходу.

Опять, используя винт «качества», понижаем до нормального значения.

Также можно просмотреть книжку по карбюраторам «Солекс» — в ней рассмотрены поиск и устранение неисправностей, регулировка и доработка карбюратора.

Регулировка холостого хода

Наиболее распространенная проблема карбюратора «Солекс» – исчезновение нормального холостого хода, мотор начинает работать с перебоями на малых оборотах. Очень часто причиной подобной неисправности является либо засоренный жиклер ЭМГ, либо сам электромагнитный клапан. Проверить это очень легко – во время работы движка на ХХ отсоединяем проводок от ЭМГ, если характер работы ДВС совершенно не меняется, а при выкручивании клапана обороты заметно возрастают, значит, дефект присутствует.

Восстановить нормальную работу ХХ можно попробовать без снятия узла целиком, и производится такая процедура достаточно просто:

на заглушенном двигателе снимаем воздушный фильтр с корпусом:
отсоединяем провод ЭМГ, выкручиваем сам клапан;
запускаем мотор, заткнув пальцем руки «холостой» канал, «прогазовываем» несколько раз;
останавливаем двигатель, компрессором или ручным насосом не забываем продуть ЭМГ и его жиклер, разъединив между собой эти части;
устанавливаем на место детали, делаем контрольный запуск ДВС: если ХХ стабилизировался, а при снятии проводка обороты изменились, значит, причина была именно в засорении, и теперь холостой ход «пришел в норму».

Но прочистить таким образом канал удается не всегда, соринка может застрять в районе винта качества. Здесь уже нужно снимать и разбирать карбюратор, демонтировать винтик, что в целом не очень непросто, так как находится он глубоко в канале и удерживается там уплотнительным резиновым кольцом.

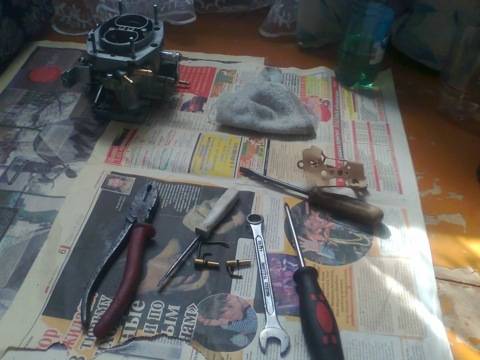

Подготовка к настройке карбюратор ВАЗ 2109

Чтобы разобраться в том, как отрегулировать карбюратор на своем ВАЗ 2109, начать следует с подготовительных мероприятий. Они в себя включают:

Подготовка помещения для регулировки, где есть постоянный доступ к свежему воздуху;
Машина должна обязательно стоять горизонтально и максимально ровно;
Не используйте обычные тряпки во время работы, поскольку из них лезет ворс, который может навредить автомобилю;
Под рукой у вас всегда должна быть плоская отвертка;
Подготовьте чистящие средства, либо бензин. Лучше всего прочищает систему сжатый воздух.

Чистка карбюратора

Выполнять регулировку карбюратор на ВАЗ 2109 своими руками нельзя до того, как вы прочистите его.

Для этого подойдет обычный бензин или сжатый воздух, моющие и чистящие средства. Отрегулируйте предварительно зажигание. Если оно раннее или позднее, тогда настройка карбюратора не даст ровным счетом ничего.

Выполняйте работы лишь после достижения двигателем рабочих температур. Для этого нужно завести машину и подержать ее на холостых. От педали газа нужно демонтировать тягу, открутить вентиляцию картера, проверить отсутствие в трубке регулятора вакуума. Если вакуум есть, значит вы сделали что-то не так. Винты качества обязательно отрегулируйте.

Пошаговая регулировка

Выполнить регулировку вы сможете своими руками, но для этого следует придерживаться четкой последовательности ваших действий.

Шаг 1. Регулировка дроссельной заслонки

Проверьте уровень натяжения троса. Он может быть натянут чрезмерно или слабо.
Ключом на 13 отрегулируйте натяжение.
Проверьте работу. Нажав педаль до упора, заслонка должна полностью открыться, а отпустив педаль — полностью закрытой.
Тем же ключом на 13 настройте положение контргайки для достижения идеального результата.

Шаг 2. Регулировка воздушной заслонки

Воздушная заслонка

Снимите крышку с фильтр, замените его при необходимости.
Проверьте его работоспособность. Утопите ручку подсоса полностью, и тогда заслонка должна быть полностью открытой и располагаться под торпедой.
Потяните рычаг заслонки, чтобы полностью открыть ее.
Вдавите рычаг до упора.
Извлеките трос из изоляции и прижмите болт регулировки тяги.
Проверьте функциональность заслонки еще раз.
Достигнув необходимого результата, зафиксируйте болт на рычаге и закройте крышку воздушного фильтра.

Шаг 3. Пусковое устройство

Регулировку осуществляют, снимая или не снимая карбюратор. Если вы не можете его снять, тогда воспользуйтесь тахометром. Корпус воздушного фильтра снимается, извлекается рычаг воздушной заслонки. Запускайте двигатель и следите за тем, что происходит.

Воздушная заслонка открывается плоской отверткой на треть, а ключом на 7 регулируется болт регулировки. Тахометр должен показывать 3100-3400 оборотов. Если нужный результат достигнут, заслонку можете отпустить.

Шаг 4. Регулировка холостого хода

Зарядите максимально полностью аккумулятор.
Прогрейте двигатель, чтобы он достиг своей рабочей температуры.
Включите фары, аудиосистему и прочее оборудование, которое потребляет электричество. Требуется добиться максимального использования заряда аккумуляторной батареи.
Сделайте максимальные обороты на холостом ходу.
Вращением винта качества снижайте обороты примерно на 50-150.

Видео

Не забывайте, что постоянная регулировка карбюратора, его грамотная чистка и настройка позволят существенно продлить срок службы устройства, избежать сложного и дорогостоящего ремонта. Плюс ко всему, это положительно сказывается на расходе топлива, который снижается в результате подобных процедур.

Теперь вы знаете, что делать при неисправности карбюратора на вашем ВАЗ 2109, провалах при разгоне, недержании холостых оборотов и прочих неприятностей.

Разумеется, если проблема оказалась серьезной и карбюратор нуждается в ремонте, тогда лучше доверить профессионалам. Браться за подобное дело самостоятельно не рекомендуется.

Загрузка …

Как настроить карбюратор «Солекс»

Ее можно делать, не снимая устройство с машины. Однако в некоторых случаях для настройки некоторых параметров это делать приходится. Оба варианта рассматриваются дальше. Как отрегулировать карбюратор прямо на автомобиле?

Выставление уровней в поплавковых камерах

Перед регулировкой запустите двигатель и прогрейте его в течение 10 минут, после чего выключите зажигание. Следующие действия:

отсоедините топливный шланг от устройства;
открутите 5 винтов, крепящих крышку карбюратора;
отсоедините тросик управления воздушной заслонкой;
ровно и медленно поднимайте вверх крышку, чтобы не деформировать поплавки;
штангенциркулем измерьте расстояние от плоскости крышки до поверхности топлива – должно быть 23-25 мм;
при неверном значении подогните язычок поплавка в каждой из камер в нужную сторону;
заодно проведите очистку камер от грязи;
поставьте крышку на место, далее нужна установка демонтированных элементов.

Регулировка иглы

Положите крышку «Солекса» на горизонтальную ровную поверхность. Теперь подгибанием металлических «лепестков» отрегулируйте ход иглы клапана, который должен быть равен 2 мм. Заодно проверьте герметичность топливного крана. Для этого возьмите резиновую грушу, вставьте ее в наконечник входного штуцера и сожмите, чтобы она деформировалась. Одновременно очень плотно закройте пальцем канал возвратного штуцера. При перевороте крышки груша станет нормальной формы, что говорит о том, что клапан открывается, т. е. работает.

Выставление холостого хода

Заведите машину и прогрейте мотор до рабочей температуры в 85-90 градусов, а затем заглушите. Далее:

в нижней части «Солекса» найдите регулировочный винт качества смеси и вкрутите его до отказа (но не с чрезмерным усилием, чтобы не сорвать резьбу);
«сдайте назад», открутив винт на 4-5 полных оборотов;
пустите двигатель, вдавите ручку подсоса до упора;
вращая винт количества, добейтесь устойчивой работы ДВС при минимальных оборотах (по тахометру это 700-1100 об/мин);
вкручивайте обратно винт качества до тех пор, пока мотор не начнет пытаться заглохнуть, и выкрутите метиз на 1-1,5 оборота;
подкрутите винт количества, добиваясь 900 об/мин – если мотор начинает работать нестабильно, снова чуть открутите винт качества.

Что делать если мотор не реагирует на вращение винтов

Довольно-таки нередкая ситуация: вы крутите винт качества или количества, а двигатель никак не меняет обороты. Причина этого явления – плохое поступление бензина в один из каналов холостого хода (ХХ). При этом метиз, отвечающий за качество смеси просто не успевает перекрывать подачу бензина. Это происходит из-за:

неверного размера жиклеры: проверьте их диаметр и установите штатные изделия;
посадочное место под эти детали разболтано;
недостаточно прочно привернут электромагнитный клапан ХХ («бочонок» или цилиндр, к которому подходит электрический провод) или стоящая на его месте заглушка.

Как выставить переходный режим

Именно он «отвечает» за провалы педали акселераторе при резком на нее нажатии. Здесь главную роль играет отверстие, расположенное над дроссельной заслонкой (носик). После резкого надавливания на «газ» начинается подсос дополнительной порции бензина. Для того, чтобы провалов не было, необходимо тщательно подойти к выбору жиклера ХХ и носика, разбрызгивающего топливо. Алгоритм работы:

заведите машину и вдавите ручку подсоса до конца;
надавите плавно на педаль «газа»: если есть провалы, «виноват» жиклер, расположенный в первой камере, при нормальном наборе оборотов перейдите к следующему пункту;
резко нажмите на акселератор: наличие провала необходимо подобрать носик (оптимальные размеры 40*40) и жиклер (39-40).

Карбюратор на ВАЗ 2108: что нужно знать

Прежде всего, на «восьмерке» стоит карбюратор Солекс 1107010 (Solex 1107010). На деле, с учетом популярности 1.5 — литровой версии данного автомобиля, особым спросом среди автолюбителей пользуется карбюратор Солекс 21083.

Данное решение представляет собой эмульсионное устройство, имеющее 2 камеры. Дроссельная заслонка механическая, с тросовым приводом. Нижняя камера имеет заслонки, а также поплавковая секция. Еще в этой камере есть корпус с диффузорами.

В верхней камере реализована крышка, закрывающая корпус, а также топливные штуцеры. Крышка имеет шпильки для крепления воздушного фильтра, а еще на крышке имеется фланец.

Конструкция, которую имеет карбюратор Солекс 1107010, предполагает наличие основных элементов:

ускорительного насоса;
поплавкового устройства;
системы управления дросселем;
принудительной системы экономайзера ХХ;
камер и дозирующих механизмов камер;
пускового устройства с ручным управлением;
эконостата и системы холостого хода.

Если коротко, через впускной коллектор в цилиндры двигателя подается смесь топлива и воздуха, которую формирует карбюратор. Общий принцип работы карбюратора 2108 (по аналогии работает и карбюратор 2109) заключается в том, что сначала топливо через клапан и фильтр подается в поплавковое устройство.

Нужный уровень бензина в двухсекционной камере обеспечивает игольчатый клапан. Из камеры топливо через топливные жиклеры карбюратора попадет в эмульсионные колодцы, где происходит смешивание с воздухом. Воздух подается через воздушные жиклеры. Далее топливно-воздушная смесь подается диффузоры.

Кстати, при запуске «на холодную» происходит принудительное обогащение смеси за счет пускового механизма (ручной подсос) . Когда водитель вытягивает подсос, воздушная заслонка закрывается, а камера слегка приоткрывается. Во впускном коллекторе увеличивается разрежение и направляется в полость пускового механизма.

Диафрагма механизма за счет разрежения приоткрывает пусковой зазор (немного приоткрывается воздушная заслонка). Далее, при задвигании ручки подсоса, происходит уменьшение пусковых зазоров. Если же погазовать при вытянутом подсосе, заслонка 2-ой камеры закрывается, а заслонка 1-ой камеры открывается. Благодаря такой работе на холодном моторе ездить более комфортно, машина не дергается, нет провалов и т.д.

Горючее из эмульсионной камеры отбирает механизм холостого хода. Топливо подается через жиклеры ХХ, смешиваясь с воздухом. Далее смесь поступает через отверстие под дроссельную заслонку.

Пара винтов контролирует открытие дросселя в режиме холостого хода. Если заслонка второй камеры приоткрыта, рабочая смесь подается через отверстие. В случае, когда открыта заслонка первой камеры, смесь пройдет через вертикальный зазор.

Еще отметим, что если рассматривать ВАЗ 2108 Солекс, карбюратор имеет электромагнитный клапан. Этот клапан нужен, чтобы перекрыть подачу бензина в первую камеру. Если точнее, в переходное устройство первой камеры и устройство холостого хода.

Пока на клапан не подается напряжение, он закрыт. Клапан открывается только тогда, когда обороты меньше 1.9 тыс. об/мин или при нажатии на педаль газа. В момент выключения зажигания и при наборе оборотов выше 2.1 тыс. об/мин электромагнитный клапан закрывается.

Чтобы карбюратор нормально работал, важную роль играет ускорительный насос. Этот насос диафрагменный, имеет привод механического типа. Насос имеет 2 клапан (один в распылителе и второй в канале).

Первый клапан открывается под давлением топлива. Если же бензин не подается, клапан автоматически закроется. Этот клапан исключает подсос воздуха и не позволяет топливу вытекать из каналов. Второй клапан (обратный клапан) соединяет полость насоса и поплавковый механизм. Когда водитель отпустит газ, камера наполнится топливом, обратный клапан открывается. Закроется этот клапан тогда, когда начнет подаваться топливо.

Также в устройстве насоса есть кулачок. Этот элемент нажимает на рычаг при открытии дроссельной заслонки. В свою очередь, рычаг соединен с диафрагмой. Это позволяет подавать горючее в камеры, карбюратора и обогатить смесь при разгоне.

Если же дроссельные заслонки открыты почти на максимум, в дело вступает экономайзер. Данное решение работает таким образом, что через шариковый клапан бензин забирается из поплавковой камеры, при этом клапан закрыт до момента, пока разрежение удерживает диафрагму.

Когда заслонки открываются, разрежение уменьшается. При этом горючее для обогащения попадает в эмульсионную секцию через экономайзер, то есть в обход главного жиклера.

Замена или чистка

Практика показывает, что в достаточно большом количестве случаев простая чистка регулятора холостого хода позволяет восстановить его работоспособность. Потому советуем первым делом опробовать этот метод. А если он результата не даст, тогда не составит никакого труда заменить устройство.

Купите емкость с очистителем для карбюратора. При этом ваш двигатель вполне может быть инжекторным. Просто данный состав отлично подходит для чистки РХХ и не только.
Отключите от датчика колодку с проводами, открутите два крепежа и извлеките непосредственно сам пострадавший регулятор.
Зачистите регулятор от накопившегося мусора, загрязнений, очистите обязательно саму иглу и пружину. Делать это нужно средством для чистки карбюратора. Используйте подручные средства, дабы привести в порядок достаточно компактное устройство.
Обязательно очистите посадочное гнездо регулятора холостого хода на дроссельном узле. Именно туда входит конусообразная игла датчика ХХ.
Завершив мероприятия по очистке устройства, верните его на место и проверьте в работе.
Если чистка не принесла желаемого результата, двигатель продолжает вести себя неадекватно, придется приобрести новый регулятор и установить его на место старого датчика.
Обязательно перед заменой обесточьте автомобиль, отключив минусовую клемму с аккумуляторной батареи, затем отключите колодку с питающими проводами, открутите крепежные винты и снимите устройство.
Выполните сборку, действуя в обратной последовательности.

Разборка узла для чистки или замены Здесь главное действовать аккуратно и не переусердствовать с карбюраторным очистителем, если сначала решили попробовать зачистить устройство. В остальном замена РХХ не вызывает проблем даже у новичков.

Корректировка угла зажигания

Вялый разгон машины и неустойчивость ХХ также часто связаны с неправильно выставленным зажиганием, в основном такую процедуру выполняют в автосервисах на специальной аппаратуре. Но при желании корректировку несложно произвести самостоятельно, к тому же и без стробоскопа, причем, достаточно точно:

на остановленном двигателе ослабляем три гайки крепления трамблера (третье крепление находится внизу, его сверху не видно);
заводим машину, поворачиваем прерыватель-распределитель по часовой стрелке (на «+»), и если стояло позднее зажигание, обороты ХХ будут заметно увеличиваться;
выбираем оптимальное положение трамблера (работа ДВС должна быть ровная, без сбоев), винтом количества уменьшаем число оборотов, глушим мотор, фиксируем прерыватель-распределитель пока одной гайкой, проверяем результаты корректировки зажигания на ходу.

Если при большой нагрузке и резком разгоне начинают заметно «стучать пальцы» (появляется детонация двигателя), следует трамблер немного подвинуть на «минус», затем еще раз проверить машину на ходу. Так можно достаточно точно выставить зажигание, и даже порой лучше, чем со стробоскопом.
