Методы проверки
Чаще всего раннее или позднее зажигание определяют на слух. Необходимо разогнать авто с прогретым до рабочей температуры двигателем до 40-50 км/час и включить 4-ю передачу. Если после резкого нажатия педали акселератора до упора вы услышите 1-2 характерные щелчка, значит, первоначальный угол зажигания выставлен правильно и настраивать его не нужно. Суть такой проверки в том, чтобы найти порог детонационного сгорания. Если при нажатии педали раздается более 2 щелчков, корректировать угол зажигания нужно в сторону запаздывания. Соответственно, отсутствие детонации говорит о позднем УОЗ.
Описанный тест позволяет оценить правильность установки начального угла опережения. Но настройки следует проверять во всех режимах работы двигателя.
- Проверка зажигания при срабатывании вакуумного корректора. Условия выполнения: автомобиль неподвижен, мотор прогрет до рабочей температуры. Постоянные обороты двигателя в зоне 1500-1800/мин. Если двигатель начал работать неустойчиво, зажигание слишком раннее.
- Проверка УОЗ при срабатывании центробежного регулятора. Условия выполнения: автомобиль движется на высшей передаче, двигатель прогрет до рабочей температуры, скорость вращения коленвала 4000 об./мин. Резко нажмите газ в пол. Если вы услышали детонацию, неисправен центробежный регулятор, поэтому УОЗ при разгоне был слишком ранним.
Описанные методы хоть и помогут определить неправильно установленное зажигание, но не гарантируют точной настройки. Чтобы правильно проверить и выставить зажигание, необходимо воспользоваться стробоскопом. Для корректировки нужно найти карту зажигания под ваш двигатель и подробную инструкцию по настройке от производителя.
Основные моменты настройки контактного и бесконтактного зажигания идентичны для всех авто. Но процесс совмещения меток ГРМ и даже направление вращения трамблера для многих автомобилей индивидуальны. Тонкая настройка УОЗ возможна только при исправной работе топливной системы, центробежного и вакуумного регулятора.
Важность правильной регулировки зажигания
Верность выставленного зажигания на карбюраторных двигателях осуществляется при помощи стробоскопа
От характера установки зажигания зависит качество и экономичность работы двигателя
Поэтому именно установка зажигания – важное действие, которое позволяет настроить силовой агрегат. При неправильной установке зажигания, как в сторону увеличения угла опережения, так и в сторону уменьшения, двигатель сразу ощущает негативное воздействие
Принцип работы зажигания
Бензиновый двигатель имеет определённые факторы, которые влияют на качество и время подачи искры, необходимой для воспламенения горючей смеси. Эти факторы объединяются в отдельный механизм, получивший название – трамблёр, его ещё иногда называют распределитель-прерыватель.
Классическая схема зажигания
Он установлен в области блока цилиндров, вал трамблёра приводится в движение за счёт распредвала мотора. На валу трамблёра расположены кулачки, они в необходимый момент размыкают цепь, далее происходит образование искры.
Схема трамблёра
Конечно же, это отражается на работоспособности двигателя, что потребует дальнейшего вмешательства и регулировку.
Чем опасны такие нарушения?
При этих обоих явлениях нарушается нормальное функционирование силовой установки.
Причем у позднего и раннего зажиганий имеются свои определенные признаки, указывающие на несоответствие угла опережения.
Если у двигателя установлено позднее зажигание, то силовая установка:
- Не развивает мощности, сильно падает динамика набора скорости;
- Очень плохо запускается, особенно «на холодную»;
- Потребляет значительно больше топлива;
- Очень быстро нагревается вплоть до перегрева;
- «Хлопки» в выпускную систему или систему питания.
Признаки раннего зажигания несколько другие, а именно силовой агрегат:
- Работает «жестко»;
- Слышен явно выраженный металлический стук;
- Проявление детонационного сгорания;
- Неустойчивая работа и падение мощности на малых оборотах;
- Повышение расхода топлива.
И это только признаки неправильно установленного зажигания. Последствия же у продолжения эксплуатации авто с неправильно установленным зажиганием могут быть самыми серьезными.
При позднем угле опережения не соблюдается одно из условий нормального горения топлива – на момент пика сгорания оно уже не находится под давлением (поршень движется вниз и объем камеры сгорания быстро увеличивается).
Из-за этого оно уже не может полностью сгореть, и несгоревшие компоненты оседают на внутренних поверхностях в виде нагара.
В конечном итоге это приводит к сильной закоксовке мотора и его поломке.
Ранний же угол опережения еще более опасен. При таком зажигании выделяемая энергия обеспечивает противодействие поршню, что приводит к появлению ударных нагрузок на ЦПГ и КШМ (именно они сопровождаются металлическим стуком).
Дальнейшая эксплуатация приводит к физическому повреждению элементов – прогорание поршней, изгиб шатунов, повышенный износ вкладышей коленчатого вала.
То есть двигатель еще быстрее поломается, причем серьезно, чем при позднем зажигании.
Раннее зажигание, признаки, причины
Изначальный угол опережения зажигания под определенный бензин выставляется при работе двигателя автомобиля на холостом ходу. Такое опережение необходимо для правильной работы двигателя. При его работе под нагрузкой необходимо еще большее опережение зажигания, что достигается за счет работы центробежного и вакуумного регуляторов опережения зажигания. Но, если начальный угол выставлен слишком рано, то работа регуляторов накладывается на этот неправильный угол, делая зажигание настолько ранним, что приводит к большим проблемам в работе двигателя.
Признаки раннего зажигания
В зависимости от того насколько угол опережения зажигания отклонился от нормы признаки раннего зажигания будит либо практически незаметны, либо видны практически невооруженным взглядом.
Проблема с запуском двигателя Двигатель запускается не с первого-второго раза. Может быть обратное вращение коленчатого вала после выключения зажигания.
Двигатель автомобиля неустойчиво работает на холостом ходу Выровнять обороты ХХ винтами на карбюраторе невозможно или двигатель работает устойчиво только при установке повышенных оборотов.
Вялая динамика автомобиля на скорости При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).
«Стучат пальцы» Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.
Свечи зажигания черные Плохо сгорающее топливо оседает черным нагаром на свечах зажигания приводя к их быстрому выходу из строя.
«Выстрелы» в глушитель при работе на холостом ходу Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.
Черный дым из глушителя Дымит не сгоревшее топливо.
Повышенный расход топлива На выполнение своей работы в режиме слишком раннего зажигания двигателю требуется намного больше топлива.
Перечисленные выше признаки раннего зажигания могут быть признаками других неисправностей, например, с карбюратором («переливает»), топливной системы (слишком сильно качает бензонасос), системой зажигания и пр. Но, в любом случае при их появлении в первую очередь проверяем правильность установки угла опережения зажигания, а потом уже смотрим карбюратор и все прочее.
Причины появления раннего зажигания
— Причиной слишком раннего зажигания чаще всего является неверно выставленный момент опережения зажигания на холостом ходу двигателя. Все рекомендации и требуемые углы опережения зажигания см. в следующих статьях на сайте: «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099», «Установка угла опережения зажигания на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107».
— Если начальный угол опережения зажигания выставлен правильно, а признаки слишком раннего зажигания все же имеются, то следует проверить центробежный регулятор опережения зажигания. Он должен включаться в работу на оборотах чуть выше оборотов холостого хода и постепенно, в зависимости от оборотов двигателя увеличивать угол. Ослабление или поломка пружин регулятора могут привести к тому, что центробежный регулятор будет сразу увеличивать угол опережения зажигания до недопустимых значений.
— На автомобилях ВАЗ 2105, 2107 с контактной системой зажигания следует проверить зазор между контактами прерывателя в трамблере, так как его величина напрямую влияет на угол опережения зажигания.
Примечания и дополнения
— Основной проверкой наличия раннего или наоборот позднего зажигания на автомобилях ВАЗ 2105, 2107, 2108, 2109, 21099 является проверка в движении. Когда, двигаясь со скоростью 40-50 км/ч, на ровном участке дороги, резко нажимаем на педаль «газа». Должна возникнуть небольшая кратковременная детонация (дробный, стрекочущий звук со стороны моторного отсека). Если она появилась и пропала, хорошо, зажигание выставлено верно. Появилась и не пропадает, зажигание слишком раннее. Нет никакой детонации — позднее зажигание.
Как проверить момент зажигания?
Процесс установки необходимого момента зажигания считается важнейшем пунктом в общем функционировании транспортного средства. Обеспечивается нормальная работа достаточно важных характеристик. Это и мощность, и топливный расход, и обороты холостого хода вместе с приемистостью. Поэтому стоит отслеживать данные показатели и регулярно проверять момент. Кстати, выполнять данную процедуру рекомендуется при обслуживании авто.
Чтобы определить, нормально ли работает и правильно ли установлена вышеописанная конструкция, стоит взять контрольную лампу и стробоскоп. А далее необходимо следовать конкретной инструкции.
- Нужно параллельно присоединить прибор к конденсатору.
- Поворачивать коленчатый вал с помощью пусковой рукоятки. Делать это стоит до тех пор, пока разносная пластина не присоединится к контакту на крышке распределителя, который соединен дополнительно со свечой первого цилиндра.
- Включить зажигание.
- До момента загорания лампы постепенно поворачивать коленчатый вал.
- Метки должны совпасть. Если лампа загорится до совпадения меток, то значит, что зажигание установлено неверно.
Нередко владельцы авто используют для проверки и следующие прием: они выезжают на ровную дорогу, хорошенько разгоняют автомобиль и начинают двигаться на четвертой передаче на скорости примерно 50 километров в час. В определенный момент нужно резко и до упора нажать на тормоз. Если в результате появятся небольшие, непродолжительные детонационные звуки мотора, то значит, что момент зажигания верно установлен. В том случае, когда звуки невероятно сильные – присутствует проблема раннего зажигания. Если шума вообще нет – позднего.
Разница между инжекторной и карбюраторной системами зажигания
Поэтому очень важно, чтобы угол опережения зажигания был выставлен правильно. А сделать это можно и самостоятельно
Сразу отметим, что бензиновые силовые установки используют разные системы питания – карбюраторную (устаревшая и на новые авто уже не устанавливается, но встречается еще очень часто) и инжекторную.
В современных инжекторных авто такая операция, как установка угла зажигания не требуется. Все потому, что за работу системы зажигания отвечает электронный блок управления.
В него закладывается вся информация, касающаяся момента зажигания, и он ей полностью следует.
В таком авто все работает так: многочисленные датчики, установленные на моторе, передают данные на ЭБУ.
На их основе он и отдает команды на системы мотора – питания и зажигания.
Для системы питания ЭБУ показывает, сколько и когда топлива и воздуха запустить в цилиндры, а для зажигания – в какой момент подать искру.
Но стоит отметить, что повреждения датчиков или нарушение геометрии положения составных элементов мотора, может привести к изменению угла опережения.
Поэтому даже на инжекторном авто могут появиться признаки сбитого зажигания.
При этом изменить угол вручную не получиться, поскольку данные внесены в ЭБУ, единственное, — можно блок перепрошить, и «залить» в него информацию с измененными данными.
Что же касается механической части, то автовладелец может только проверить работоспособность датчиков, а также совпадение всех меток на коленчатом и распределительном валах.
Отметим, что не на всех инжекторных авто электронный блок отвечает и за работу системы зажигания.
На старых авто с такой системой питания, ЭБУ управляет только подачей топлива, что касается зажигания, то у них это – отдельная система и все регулировочные работы делаются отдельно, то есть, так же, как и на карбюраторном авто.
Симптомы раннего зажигания
Для тех, кто не знает, как определить раннее или позднее зажигание, эти симптомы очень помогут. Так, в процессе работы двигателя будут слышны звоны, металлические шумы и стуки из цилиндров двигателя.
В этот момент ДВС испытывает существенные перегрузки, а подшипники изнашиваются сильнее. Также будет ощущаться резкое снижение КПД и эффективности агрегата, снизится количество оборотов коленчатого вала. Пропадает тяга. Естественно, что увеличится расход топлива и все механизмы будут интенсивнее изнашиваться. Также раннее зажигание можно диагностировать по взрывному воспламенению смеси в момент высоких нагрузок.
Дизельные двигатели
Топливный насос высокого давления дизельного двигателя
Применительно к дизельным двигателям говорить о раннем или позднем зажигании можно лишь для того, чтобы рассматривать сходные процессы в привычных терминах. На этих моторах воспламенение топлива происходит в результате сильного сжатия топливовоздушной смеси. Поэтому ни свечей зажигания, ни вообще системы зажигания на них нет. Если Вы ранее не интересовались более плотно дизелями, а только слышали, что работают они на другом топливе – солярке, то, возможно, знаете, что свечи там всё-таки есть. Но это – свечи накаливания и предназначены они для прогрева камеры сгорания, а не для воспламенения топливной смеси.
Говоря о, скажем, признаках позднего зажигания на дизеле, имеют в виду момент впрыска топлива в камеру сгорания. Именно его своевременность и оказывает влияние на работу двигателя. А симптомы того, что впрыск произошёл раньше или позже, чем необходимо, будут такими же, как и на бензиновых моторах. Правда, при «позднем зажигании» дизель будет страшно дымить – гораздо сильнее и «ароматней» своего бензинового собрата. На дизелях более ранних конструкций установить на дизеле более раннее зажигание можно, повернув корпус топливного насоса высокого давления (ТНВД). Это объясняется тем, что ТНВД в таких моторах объединял в себе сразу несколько насосов – для каждой форсунки свой насос (плунжерная пара). Особенно актуальным для дизеля «раннее» зажигание становится в мороз – зимой запуск мотора проблематичен и требует тщательной настройки подачи топлива.
Впрыск топлива более современных дизелей организован несколько иначе. ТНВД создаёт давление топлива в единой топливной магистрали, а оттуда оно распределяется по цилиндрам. Такие системы получили название Common rail – в переводе с английского «общая магистраль». Такая организация впрыска топлива позволяет сделать качество воспламенения независимым от угла поворота коленвала. Если такой дизель при работе и проявляет признаки «неправильного зажигания», то это значит, что система впрыска нуждается в тщательной диагностике и ремонте.
Установка угла опережения зажигания

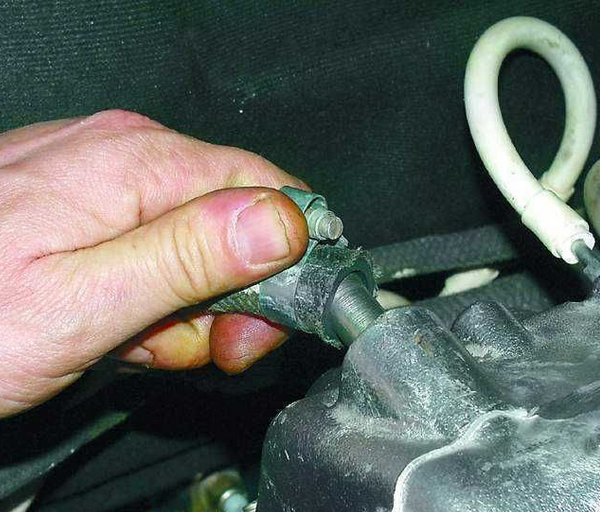

- С помощью рожкового ключа, в этом случае, это ключ на «13», ослабляем гайку крепления трамблёра;
- Затем, вращая корпус трамблёра по часовой стрелке, совмещаем центр бегунка с риской на корпусе;
- Затягиваем крепёжную гайку.
На этом первоначальная установка зажигания выполнена. Бегунок в данный момент установлен как раз напротив вывода 1 цилиндра на крышке трамблёра.
Бегунок на 8 клапанном двигателе двигается только по часовой стрелке, а напротив часовой движется только на 16-клапанном. Порядок расположения проводов на крышке трамблёра, соответствует работе цилиндров 1-3-4-2.
В крышке изнутри видим выводы, по которым бегунок, крутясь, распределяет искру по высоковольтным проводам. Попутно нужно почистить бегунок и внутри крышки ветошью от налёта графита.
Как видим, установить зажигание можете своими руками этим методом либо обратиться на СТО, где угол опережения зажигания выставят по стробоскопу.
Автор видео Андрей Северный (см. внизу видео) делает следующим образом. Поворачивая корпус трамблёра немного против часовой стрелки, выставляет пораньше зажигание и запускает двигатель. Если детонации нет, то так и оставляет для дальнейшей эксплуатации авто.
Если же есть детонация, то поворачивает по часовой стрелке, делая зажигание немного позднее.
Получается, что при проворачивании корпуса против часовой стрелки, трамблёр двигается навстречу бегунку и, следовательно, искра в цилиндре произойдёт пораньше.
И вот у нас бегунок смотрит против метки на корпусе. Затем одеваем крышку трамблёра и поднимаем фиксаторы крышки.
Проверка метки газораспределения
В этом положении проверим метки газораспределения, для чего снимаем защитный кожух, который крепится двумя гайками.
Как сняли кожух, на тыльной стороне шкива распределительного вала можно увидеть метку в виде лунки. На некоторых моторах метка находится на лицевой стороне шкива, и она должна совместиться с меткой на кожухе.
Аналогично меняется и ремень ГРМ. На маховике устанавливается «0», бегунок ставится напротив риски на корпусе трамблёра, и совмещаем метки на ремне газораспределения.
Нужно демонтировать два шкива, пластиковую защиту и отпустив натяжной ролик, снимаем старый ремень ГРМ. Затем ставим новый ремень, проверяем, что все метки на месте и ставим снятые элементы.
Итак. Заводим двигатель и посмотрим, как он себя поведёт после установки зажигания. Запустили мотор и видим, что при резких подачах газа, двигатель плохо отзывается.
Откручиваем крепёж трамблёра и проворачиваем корпус влево, чтобы сделать зажигание немного раньше. Затягиваем гайку крепежа и запускаем двигатель вновь для проверки работы.
После запуска видим, что мотор стал сразу хорошо отзываться на нажатия педали газа, стало быть, зажигание установлено правильно. Детонации при этом не слышно. Сейчас необходимо проверить работу двигателя на ходу.
Проверка работы двигателя на ходу
Для этого мотор прогреем и можно выезжать на дорогу для проверки. При резком разгоне, либо когда машина нагружена, то возможна детонация, которая должна быть еле заметная и кратковременная.
Если же при проверке детонация длительная, то необходимо корпус трамблёра отпустить и провернуть его немного по часовой стрелке и вновь проверить двигатель в движении.
Главное — не путать передачи, включив вместо 2-й, четвёртую передачу, когда раздаётся длительный цокот из-под капота.
При правильной установке момента зажигания двигатель не должен тупить, и вяло отзываться на газ, но при этом не должно быть детонации. Нужно найти «золотую» середину.
Смотрите на видео, как машина идёт на 5-той передаче, где-то 60 км/ч. При нажатии на педаль акселератора проскочила лёгкая еле заметная детонация. Значит, в этом случае, найдена золотая середина при установке угла опережения зажигания. Двигатель отзывается хорошо и не детонирует.
При этом машина отлично отзывается на педаль газа. Можно чуток установить пораньше, но можно оставить и как есть.
УОЗ что это?
Угол опережения – это анахронизм, которого давно не встретишь на современных моделях авто, ведь они оснащены контролерами, чипами. Они самостоятельно регулируют процесс впрыска, но в странах СНГ большинство транспортных средств все еще снабжены этой древней деталью. Если общаться на языке технических терминов, то УОЗ – это угол поворота коленчатого вала движка от места, где появляется искра до перемещения поршня к верхней точке.
Начальный угол опережения зажигания
Как выставить зажигание регулируя УОЗ?
- Необходимо уменьшить силу крепления у прерывателя(трамблера).
- Нужно понять, и вычислить, когда начинается сжатие в цилиндрической емкости. Чтобы провести расчеты, выверните свечу из емкости двигателя, а затем отверстие цилиндра заткните пробкой, подойдет даже тряпка или скомканное бумажное полотенце. Теперь нужно провернуть коленвал, пока импровизированная пробка, под давлением не покинет окружность бака.
- Проворачиваем деталь коленчатого вала пока он не совместится со штифтом.
- Когда бегунок находится на уровне с крышкой трамблера, присоединяем небольшую лампочку, малой мощности одной стороной к клемме с прерывателем.
- Теперь можно запускать свечу и повернуть прерыватель пока контакты не замкнутся. После этих действий лампочка должна перестать гореть.
- Теперь нужно приложить небольшую силу и повернуть бегунок по часовой стрелке, чтобы убрать пустоты в механизме привода. Теперь медленно меняем положение прерывателя, пока лампочка не начнет свечение.
- Фиксируем крепление вибратора, и убираем лампочку.
как настроить угол зажигания видео
Регулировка момента
Я рекомендую следовать такой инструкции:
- Ослабить болт, который крепит корпус трамблера, для того, чтобы можно было осуществить его свободное вращение. Для того, чтобы отрегулировать анализируемый показатель, нужно будет поворачивать трамблер в разных направлениях, что зависит от того, какое зажигание нужно – более раннее или позднее.
- Если бегунок производит свои вращения по часовой стрелке, то при смене его движений (то есть поворот корпуса против часовой стрелки) будет установлено более раннее. Точно также, если наоборот. Тут может понадобиться помощник и даже не один, так как кто-то будет газировать, кто-то проверять, а кто-то крутить трамблер.
- Пока двигатель осуществляет свою работу на повышенных оборотах, нужно произвести настройку. Для этого: плотно взяться за корпус трамблера и медленно вращать его в разные стороны до тех пор, пока метка не окажется в положенном ей месте. Периодически положение метки следует перепроверять при помощи стробоскопа. Когда необходимая настройка будет достигнута, трамблер нужно зафиксировать, крепко затянув крепежный винт.
В целом, настройка описываемого показателя не относится к категории особенно сложных. Это в значительной мере упрощает жизнь автовладельца, но также и кладет на него огромную ответственность в виде регулярной проверки и, если нужно, обязательной регулировки момента зажигания. Я советую всегда помнить об этом, ведь данный показатель имеет весомое влияние на сроки эксплуатации авто.
Принцип работы зажигания на карбюраторном моторе
Чтобы понять, как отрегулировать угол опережения на карбюраторных авто, следует вначале разобраться с устройством этой системы, причем не полностью, достаточно только участка «катушка зажигания-распределитель».
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Почему чернеют свечи зажигания?
Итак, катушка обеспечивает создание высоковольтных импульсов, которые передаются на распределитель, он же – трамблер.
В крышке трамблера имеется 5 выводов (для 4-цилиндрового мотора). Центральный предназначен для получения электрического импульса от катушки.
Остальные 4 вывода (расположенные по окружности) – для подключения высоковольтных проводов, идущих на свечи зажигания.
Под крышкой располагается бегунок – специальный элемент, который передает полученный от катушки импульс по свечным выводам.
Здесь все просто: центральный вывод посредством угольного электрода постоянно контактирует с металлической пластинкой, установленной на бегунке.
Вращаясь, бегунок этой пластиной соединяет между собой центральный вывод с одним из боковых, и разряд поступает на свечу.
Вращение этот бегунок получает от распределительного вала, а тот в свою очередь – от коленчатого вала.
Имея эту информацию, можно понять, что для регулировки угла опережения зажигания на карбюраторном авто достаточно лишь повернуть корпус трамблера вокруг оси.
В результате контакты свечных выводов сместятся относительно бегунка, и он либо раньше, либо позже будет замыкать их (зависит от того, куда повернули корпус).
