Особенности зарядки AGM аккумуляторов, какие зарядные устройства лучше использовать

Инструкция как правильно заряжать

Многие автомобилисты считают процесс зарядки аккумулятора неимоверно сложной задачей, с которой под силу справиться только специалисту. На самом деле в зарядке батареи AGM нет абсолютно ничего сложного.

Стандартная процедура

1. Снимается разряжаемая батарея с транспортного средства с учетом общепринятых правил и норм безопасности.
2. Место, где будет заряжаться источник питания, должно быть ограничено от воздействий различных неблагоприятных факторов (открытый огонь, взрывоопасные вещества, химикаты и так далее).
3. Заряжаемая батарея подсоединяется к устройству для зарядки, а то в свою очередь к сети.
4. Зарядное устройство настраивается с учетом предпочтительного варианта зарядки батареи.
5. После остается дождаться полной зарядки аккумулятора, и вернуть ее на свое место.

Это интересно: Причины окисления клемм автомобильного аккумулятора и способы их восстановления

Трехступенчатая зарядка

Многие эксперты говорят о том, что данный метод является самым эффективным. Но вот сами производители аккумуляторов очень редко упоминают о нем. Это может быть связано с тем, что данная методика зарядки AGM батареи обусловлена некоторыми сложностями. Трехступенчатая методика зарядки состоит в следующем

• Первоначально АГМ заряжается 14,2 – 14,8 V, который соответствует 10 – 30% от имеющейся емкости батареи. В этом заключается так называемый основной цикл. В процессе основного цикла удается восполнить 80% емкости. К примеру, если AGM имеет емкость в 100 Ач, в таком случае выбирается ток 10 А (10%), и до 80% своей емкости аккумулятор зарядится приблизительно за 8 часов.
• Затем проводится накопительный цикл. Напряжение зарядного устройства уменьшается на 0,3 V. На данном этапе батарея останавливает емкость до 100% приблизительно за 3 часа.
• Третий этап предполагает так называемый плавающий режим. Напряжение ЗУ составляет 13,2 – 13, 8 В.

Двухступенчатая

Двухступенчатая зарядка применяется при эксплуатации АГМ. Суть данного методы аналогичен вышеприведенному, за исключением третьей процедуры.

Подпитка

Данный режим не используют в качестве основного заряда батареи – он используется только для быстрой подзарядки. Суть процесса заключается в следующем:

Подавать плавающий – 13,2 – 13,8V. (ток 0,1 – 0,2С).

Способы зарядки и инструкция

При эксплуатации автомобиля в режиме коротких поездок любой аккумулятор остаётся недозаряженным, и со временем его заряженность снижается. Поэтому рекомендуется раз в месяц проверять напряжение батареи и обязательно полностью зарядить её, независимо от выявленной степени заряженности. Контроль же необходим, чтобы понимать, как сильно она разряжается, и, возможно, стоит чаще её подзаряжать.

АКБ можно заряжать с отключением от бортовой сети автомобиля и не отключая. Второй вариант предпочтительнее, чтобы не сбивались настройки автомобиля. Но нужно учитывать, что высокое напряжение зарядного устройства в режиме холостого хода может повредить электрооборудование машины. Перед зарядкой АКБ без отключения клемм следует проверить напряжение холостого режима зарядного устройства. Для автомобиля допустимо 15,5–16 В.

Для батареи AGM 12 В допустимо напряжение заряда не более 14,4 В. Именно величина напряжения зарядного устройства играет важную роль для такого аккумулятора. Сила тока может быть больше привычных 0,1 С, а именно на такой ток рассчитано большинство стандартных устройств. Но при этом нужно учитывать ёмкость АКБ, ведь для батарей на 50 А·ч и 75 А·ч, величина зарядных токов тоже будет разной. Впрочем, допустимый их диапазон установлен 0,1–0,35 С, позволяет заряжать АКБ на 75 А·ч, заряжать батареи AGM и меньшей ёмкости. Даже ток в 10 А вполне допустим для аккумулятора AGM на 50 А·ч, что составит всего 0,2 С.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Учтите, что, когда зарядное не подключено к аккумулятору, на его клеммах напряжение может превышать указанное значение, но нагрузкой оно снизится до допустимых 14,4 В (или другое, в зависимости от настройки).

Подытожим. Батареи AGM на 12 В можно зарядить обычным зарядным устройством с величиной напряжения в конце процесса зарядки не более 14,3–14,4 В. Начальный ток заряда может составлять от 7 до 10 А, для аккумуляторов с ёмкостью от 40 до 100 А·ч. Это рекомендуемые производителями величины для наилучшего выбора режима зарядки. Небольшое отклонение от них не приведёт к каким-либо негативным последствиям.

Стандартная

Устанавливаем на зарядном устройстве напряжение, при котором ток не превышает 0,3 С. В процессе зарядки ток будет падать, но это некритично, хотя процесс и займёт больше времени.

Двухступенчатая

Сильно разряженная батарея AGM в начале зарядки может иметь величину зарядного тока выше допустимого значения в 0,35 С. Либо устройство будет его регулировать, как и напряжение зарядки. В этих случаях заряжают батареи в 2 этапа.

Первый этап состоит в заряде батареи постоянной величиной тока от 0,1 С до 0,3 С. При достижении 14,2–14,8 В, переходят ко второму этапу. Ток ограничивают до 0,1 C.

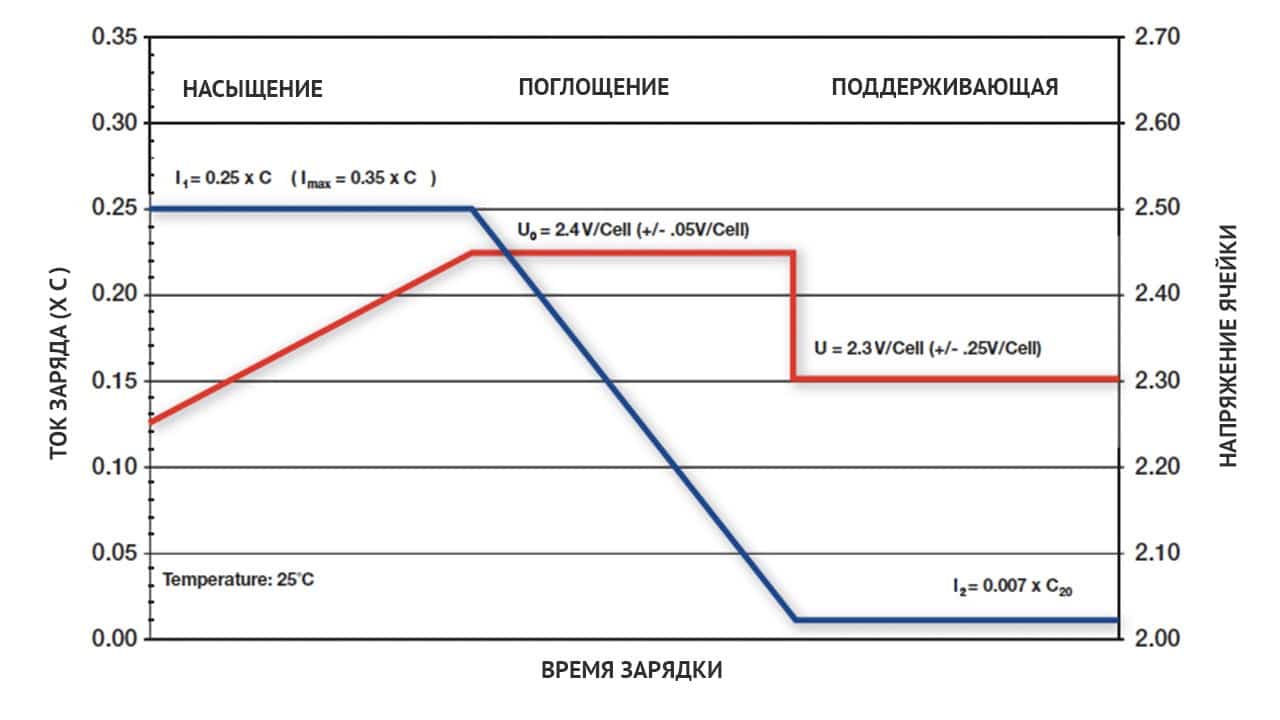

Трехступенчатая

Этот вариант заряда — наиболее оптимальный — позволяет восстановить частично ёмкость АКБ.

Сначала заряд идёт постоянным током, как и в двухступенчатом варианте.

На втором этапе, при достижении 2,27 В на один элемент или 13,6 В на батарею, напряжение стабилизируется, а ток начинает снижаться.

После его снижения до величины 0,0068 С наступает третий этап. Теперь ток заряда снова стабилизируется, а напряжение растёт. При достижении предельной величины 14,1–14,4 В зарядка должна отключиться или перейти в режим подзаряда. Такой алгоритм заряда имеют устройства, назначенные для аккумуляторов AGM.

Подпитка

Батареи на автомобилях, которые редко эксплуатируются, необходимо регулярно подзаряжать. Чтобы не загружать себя этим долгим процессом, стоит использовать функцию постоянного подзаряда, которую имеет большинство новейших зарядок.

Важно выбрать правильное напряжение. Производители рекомендуют 2,25–2,27–2,32 В на элемент питания или 13,5–13,6 В для источника из 6 банок. Величина зависит от серии аккумулятора

При таком режиме будет компенсироваться саморазряд, и в то же время не будет происходить разложение электролита

Величина зависит от серии аккумулятора. При таком режиме будет компенсироваться саморазряд, и в то же время не будет происходить разложение электролита.

Пуско-зарядные устройства

Ниже собраны лучшие модели, позволяющие не только зарядить аккумуляторную батарею, но и быстро запустить двигатель, не дожидаясь зарядки акб.

Орион Вымпел 66

Мощная автоматическая модель с зарядным токов в режиме пуска – 185А, в режиме подзаряда – 10А. Рассчитано на напряжение 12В. Обеспечивает многократные попытки запуска двигателя благодаря энергоемкости. Выполнен в компактном и удобной виде. Оснащен двумя USB-выходами для заряда смартфонов и планшетов. Отличается высокой степенью надежности.

Цена прибора начинается от 9000 руб.

TELWIN LEADER 150 START

Мощный и массивный пуско-зарядный вариант, предназначенный больше для запуска двигателя, чем просто для подзарядки разряженного аккумулятора. Способен выдать ток 140 А. Подходит для практически любых аккумуляторных батарей, в том числе и от грузового транспорта. Рассчитан на работу с аккумуляторами минимальной ёмкостью – 25 Ач, максимальной допустимой – 250 А. В режиме подзарядки батареи выдает ток до 20 А.

Удобен и понятен для пользователя, отличается длительный сроком службы. Из недостатков модели можно выделить отсутствие автоматического режима, напряжение только 12В, высокую цену – от 9500 р.

Fubag FORCE 420

Крупно-габаритная модель, весом более 23 кг. Для удобства передвижения оснащена колесиками и ручками. Рассчитано как на напряжение 12 В, так и на 24 В. Работает с аккумуляторными батареями емкостью от 50 до 800 Ач. Легко запустит практически любой двигатель. Максимальное значение выдаваемого тока в режиме запуска – 360А, в режиме подзарядки – 50А. Модель больше подойдет для профессионального использования в автосервисах.

Стоимость начинается от 8500 рублей.

Орион Вымпел 80

Автоматический пуско-зарядный вариант по доступной цене, обойдется автолюбителю от 4200 руб.

Работает только с 12В батареями, при этом может выдавать максимальный ток запуска 110А, а ток заряда – 10А. Подходит для автомобилей и мотоциклов. Отличается хорошим качеством сборки, двойной защитой от перегрева и долгим сроком эксплуатации. Работает от -20С до +40С.

Тамбов ЗПУ-135

Служит для зарядки батарей емкостью до 140Ач, напряжением 12В. Зарядный ток – 13А, пусковой – 170А, что позволяет быстро запустить двигательв любое время года. Необходимая пауза между запусками – 1,5 мин, потребляемая мощность – 350Вт. Отличается крупными габаритами и довольно большим весом, порядка 8 кг.

Стоимость модели около 5000 р.

Смотрите видео:

Как заряжать гелевый аккумулятор для мотоцикла

Как часто нужно заряжать гелевый аккумулятор для снегохода или для скутера? Все аккумуляторы, установленные на экстремальной технике, контролируются тестером. Напряжение замеряется на клеммах. Показатель выше 12,7 В хороший, ниже – гелевый аккумулятор мотоцикла, снегохода или другой техники требует подзарядки от сети. Для гарантии безотказной работы аккумулятора сетевая короткая подзарядка рекомендуется раз в два месяца.

Независимо, в автомобиле, скутере, или лодке, установлен гелевый аккумулятор. Правильная зарядка после длительного простоя или глубокой разрядки должна быть не меньше 12-14 часов. Используется ток 0,1 С20 или чуть больше. Нельзя отключать питание, если батарея заряжена не полностью. Процесс должен быть под контролем. Нельзя допускать нагрева корпуса аккумулятора.

Можно ли заряжать гелевый аккумулятор обычным зарядным устройством

Вопрос о том, как зарядить обычным зарядным устройством гелевый аккумулятор, задают часто. Но технология зарядки батареи с жидким электролитом и гелем отличаются. Заряжают ли от обычного ЗУ гелевые аккумуляторы? Высокий зарядный ток расплавит гель, который уже не восстановится. Есть и другие проблемы:

• Если батарея почти заряжена, гель не расплавится, но и зарядка идти не будет.
• Ток зарядки разрушит структуру геля, даже при использовании дополнительной настройки.
• Невозможно выполнить условия этапной зарядки со сменой параметров тока и напряжения.
• Нагревание батареи приведет к разложению электролита, поэтому нельзя держать аппарат под зарядкой избыточное время.

Все объясняется проще. Подключение к обычному зарядному устройству приведет к неизбежному разогреву. Если корпус удалось быстро охладить, в нем уже образовалась жидкость. Постепенно она растворит оставшийся гель. Признак разрушения – нагрев корпуса во время работы.

Так как купить «умное» ЗУ не всегда удается, разработан способ, как заряжать гелевый аккумулятор от обычных зарядных устройств. Для этого потребуется посредник – другая батарея, даже старая, отработанная. Она будет работать трансформатором энергии, снижая параметры зарядного тока.

Нужно обе батареи подсоединить параллельно, ЗУ подсоединить к батарее-трансформатору. На гелевый аккумулятор воздействие будет более мягким. Убедившись, что зарядка идет, нужно определить степень нагрева корпуса гелевой АКБ. Если нет нагрева, 2 часа можно восстанавливать емкость. После замерить параметры, в зависимости от показаний, продолжать зарядку еще час или два. Можно ли заряжать батарею, если она начала нагреваться сразу? Нет, ее нужно утилизировать.

Восстановление и обслуживание

Многих волнует один важный вопрос – как восстановить AGM аккумулятор? Все зависит от того, в каком состоянии находится источник питания и каков его срок эксплуатации.

Дело в том, что если аккумулятор использовать небрежно, с нарушением существующих правил и норм, то даже новое устройство после такой эксплуатации может навсегда выйти из строя. Вот почему существуют определенные риски, когда приобретаешь батарею у предыдущего владельца, так сказать, с рук.

На самом деле нет ничего сложного в восстановлении AGM батареи, так как в основе ее лежит все тот же электролит, хоть и не в жидком состоянии. На сегодняшний день интернет полон различной информации о том, как восстановить «умерший» аккумулятор. Вот несколько самых популярных из них:

• Некоторые автолюбители наполняют внутреннее подсохшее пространство дистиллированной водой через шприц. Суть данного метода заключается в том, что со временем сепараторные пластины должны впитать в себя воду, после чего источник питания можно ставить на подзарядку. Некоторые автовладельцы подтверждают на форумах, что этот метод реально действует.
• Еще один метод реанимации «умершей» батареи заключается в том, чтобы обмануть само заряжающее устройство, к которому подключают вместе с «живым» аккумулятором «мертвый». Если тот источник питания, который нужно реанимировать, со временем начинает потреблять ток, значит его можно восстановить. Через короткий промежуток времени функционирующую батарею нужно отсоединить, а второй аккумулятор продолжить заряжать.

Какой уход требуется гелевому аккумулятору?

Нельзя пользоваться транспортным средством до полного разряда батареи. При снижении заряда элемент питания функционировать не прекращает. Однако емкость снижается, из-за чего АКБ не сможет принимать нужное количество энергии. Необходимо приобрести мультиметр и всегда держать его при себе. Это поможет вовремя обнаружить разряд аккумулятора, подключить ЗУ и произвести подзарядку.

Дополнительно рекомендуется выполнять такие действия:

• регулярно очищать корпус батареи от пыли и грязи;
• раз в 3 месяца полностью разряжать и заряжать АКБ;
• контролировать правильность подключения клемм.

Чем заряжают аккумулятор

Выбор зарядного устройства (ЗУ) – мероприятие достаточно ответственное. От этого зависит насколько быстро, качественно и безопасно будет заряжена авто акб. Большое количество автоаксессуаров этой категории значительно упрощает предстоящий выбор. ЗУ обладают различными функциональными возможностями. Их ценник представлен в самом широком диапазоне.

При покупке автомобильной аккумуляторной зарядки рационально будет придерживаться принципа универсальности. Чем больше типов аккумуляторов способно зарядить ЗУ – тем лучше. В будущем не придется приобретать новое зарядное устройство при смене АКБ. Стоить универсальная зарядка будет дороже, но в конечном итоге – это себя оправдает.

Все зарядные устройства можно разделить на две большие категории:

• трансформаторные;
• импульсные.

Трансформаторные зарядки, в сравнении с импульсными, обладают достаточно внушительным весом и более значительными габаритами. В большинстве своем трансформаторные ЗУ – это представители прошлого, которые не одно десятилетие отработали до этого и способны столько же отработать в будущем. У них простая и надежная конструкция, они легко ремонтируются. Главное достоинство трансформаторных ЗУ – они обеспечивают максимально полный заряд батареи.

Особенность трансформаторных зарядных устройств – ими необходимо научиться и уметь пользоваться. Процесс зарядки требует постоянного контроля и корректировки силы тока. Это не всегда удобно, т.к. на такие процедуры просто может не оказаться свободного времени.

При установке рабочих параметров трансформаторного зарядного устройства сила подаваемого тока должна составлять 10% емкости заряжаемой батареи. Например, на аккумулятор 60 ампер часов следует подавать ток зарядки величиной 6 ампер.

Большинство моделей трансформаторных зарядных устройств оснащались только стрелочным амперметром, что требовало для замера напряжения на клеммах АКБ дополнительно использовать вольтметр (мультиметр). В продвинутых самоделках на передней панели можно увидеть две шкалы: амперметра и вольтметра.

Импульсные ЗУ – автоаксессуары нового поколения, принцип действия которых основан на воздействии на АКБ токами высокой частоты. В их конструкции нет мощного и тяжелого трансформатора, благодаря этому они получились легкими и компактными. Функциональная особенность импульсных ЗУ – способность эффективно работать в нескольких режимах. Импульсные зарядные устройства осуществляют процесс зарядки постоянным током и переменным напряжением, переменным током и постоянным напряжением, комбинированным режимом, сочетающим первые два. Такая универсальность позволяет успешно использовать импульсные ЗУ для обслуживания различных типов аккумуляторов.

К достоинствам импульсных зарядных устройств относят полную автоматизацию процесса, что позволяет правильно заряжать аккумулятор автомобиля без необходимости постоянного контроля. ЗУ достаточно подсоединить к клеммам батареи и включить в стационарную сеть. Микропроцессор точно определит степень заряженности АКБ, ее вольтаж и установит оптимальный режим зарядки. После того как батарея будет заряжена ЗУ перейдет в режим поддержания ее рабочих параметров. Электронная система защиты сообщит о нарушении полярности, не допустит короткое замыкание и перегрузки, что исключит перезаряд аккумулятора, его перегрев и закипание электролита.

Дополнительные функции импульсных зарядных устройств:

• режим восстановления (десуфальтации);
• режим быстрого заряда;
• зимний режим.

Наличие или отсутствие дополнительных функций зависит только от конкретной модели ЗУ. Существуют зарядки способные не только диагностировать и заряжать аккумулятор, но и определять рабочие параметры генератора и стартера машины. Значительно расширяет возможности зарядного устройства наличие ручного и автоматического режимов. Ручной режим будет необходим для восстановления АКБ, автоматической – для очередной подзарядки. В зависимости от конкретной модели импульсные ЗУ могут иметь светодиодную, стрелочную или LCD индикацию. Наиболее информативны зарядки с LCD экранами, но стоить они будут дороже.

Вниманию покупателя представлены импульсные зарядки двух категорий: собственно зарядные устройства и пуско-зарядные устройства. Последние бывают стационарными и автономными. Пуско-зарядное ЗУ позволяет не только зарядить аккумулятор, но произвести пуск двигателя при севшей аккумуляторной батарее. В конструкции автономных пуско-зарядных устройств есть собственный источник питания, что позволяет самостоятельно завести двигатель в дорожных условиях без посторонней помощи.

Подготовка батареи к зарядке

Аккумулятор AGM можно зарядить, не снимая с автомобиля, но этот способ не всегда можно безопасно использовать. Наличие включённого электрического прибора в непосредственной близости от двигателя внутреннего сгорания, от которого идут обильные испарения бензина и моторного масла, может закончиться плачевно, если произойдёт замыкание или прибор начнёт искрить.

Несмотря на то, что для того чтобы снять батарею необходимо откручивать крепление, а также снимать клеммы, стоит потратить немного времени, чтобы потом не переживать за сохранность имущества.

После того, как батарея будет снята с двигателя её необходимо очистить от грязи и пыли, а при наличии накипи на клеммах – использовать содовый раствор и щётку, чтобы удалить налёт.

После проведения всех необходимых действий батарею можно подключить к зарядному устройству, но только при условии, что источник питания не подвергался резким температурным перепадам. При наличии подозрений на то, что внутри разрядившейся батареи AGM образовался лёд её необходимо оставить в тёплом помещении на несколько часов для оттаивания.

Основные требования и рекомендации

Аббревиатура AGM точно в расшифровке — Absorbent Glass Mat — абсорбирующее стекловолокно. В батареях этого типа электролит находится не в свободном жидком состоянии, а им пропитано стекловолокно, которое укладывается между свинцовыми пластинами анода и катода. Они, кстати, тоже содержат кальций для повышения прочности пластин. Так что такие АКБ не особо отличаются от обычных свинцовых источников с кальциевой добавкой. Химические процессы протекают те же, и рекомендации по зарядке имеют небольшие различия. Но всё же они есть. Поэтому расскажем, как правильно заряжать такие АКБ.

Поскольку электролит находится лишь в стеклоткани, соприкасающейся всей поверхностью с электродами, то процесс выравнивания его плотности при зарядке происходит во много раз быстрее. Весь объём электролита сразу участвует в химическом процессе поглощения зарядного тока. И потому величина тока для этого типа батареек допускается несколько выше, от 0,1 С до 0,35 С (С — ёмкость аккумулятора). Тем не менее для увеличения срока службы меньшая величина в этом диапазоне лучше.

При длительном неиспользовании батареек не рекомендуется допускать снижение напряжения ниже 2,06 В на один элемент или 12,3 В на клеммах АКБ. Это соответствует 50 % заряженности батарейки. Для чего необходимо каждые 3 месяца проверять напряжение и при достижении этой величины зарядить АКБ.

Соблюдение этих рекомендаций позволит максимально продлить срок эксплуатации AGM источников, который может составить до 7 лет.

Плюсы и минусы технологии

Применяемая технология AGM обладает определёнными недостатками. К ним относится большой вес изделия, также для заряда подобных батарей необходимо использовать специальное з/у, рассчитанное на выдачу стабильных параметров. Не рекомендуется хранить длительно батарею с низким зарядом, чтобы в банках напряжение не падало ниже 1,8 В.

Определяя преимущества и недостатки, к отрицательным сторонам принято относить чувствительность источника питания к повышению напряжения заряда. Недопустимо выдавать на клеммы двенадцативольтового прибора более 15,2 В. На морозе AGM аккумулятор может давать заметно сниженное напряжение. При покупке в любом магазине ценник окажется выше, чем у классических АКБ.

Если рассматривать в комплексе плюсы и минусы, то следующие позитивные параметры перевесят негатив. Ведь саморазряд у них существенно меньше, а скорость заряда выше в 2–2,5 раза. Такая способность снижает негативный эффект от неполного заряда генератором батареи в городских условиях.

Кратковременный глубокий разряд оказывается не таким критичным. Благодаря герметичности конструкции и клапанной регулировки не допускаются утечка кислоты и окисление клемм. Батарею можно монтировать в любом положении. Даже в условиях повышенной вибрации срок службы прибора не снижается.

Основные аспекты зарядки

Как зарядить гелевый аккумулятор? Для выполнения этой задачи необходимо использовать специализированное ЗУ с индикацией по основным параметрам. Зарядное устройство должно точно определять напряжение и ток, иначе есть вероятность снизить срок службы АКБ. Есть несколько вариантов зарядки AGM устройств, рассмотрим каждый из них. Метод трехступенчатой зарядки является одним из наиболее эффективных и самым сложным в плане реализации (автор видео — канал madebyme).

Поэтапно такая процедура состоит в следующем:

1. Сначала на АКБ поступает основной заряд, составляющий около 14.2-14.8 вольт, не больше и не меньше этого диапазона. Ток зарядки должен составлять 0.3*х, где х — это показатель емкости батареи в ампер часах.
2. Затем осуществляется накопительный цикл зарядки. В этом случае на АКБ подается напряжения 14.2-14.8 вольт.
3. Следующий цикл называется хранением, при нем аккумулятор должен потреблять минимальный ток от ЗУ. На этом этапе батарея заряжается напряжением от 13.2 до 13.8 вольт.

Есть также двухступенчатый метод, который рекомендуется большинством производителей. Алгоритм его реализации аналогичен вышеописанному способу. Разница заключается в том, что ток зарядки может составить 0.1-0.3*х, а второй пункт (накопительный цикл) не выполняется. Что касается способа одноступенчатой зарядки, то он самый простой в реализации, тем не менее, специалисты не рекомендуют его использовать в качестве основного. Зарядка осуществляется подачей напряжения, параметр которого должен составить от 13.2 до 13.8 вольт с током 0.1-0.3*х.
