Пайка радиатора из алюминия
Процесс ремонта латунного радиатора.
Часто в системе охлаждения автомобилей и отопительной системе квартир устанавливаются алюминиевые радиаторы. В них со временем тоже могут появляться трещины, которые запаять гораздо сложнее, чем на медных устройствах. Дело в том, что на поверхности алюминия и его сплавов образуется очень прочная оксидная пленка, которая мешает припою зафиксироваться на месте повреждения. В этом случае поступают следующим образом:
- Нужно найти место протечки способом, описанным выше. Его следует зачистить наждачной шкуркой. На этом этапе не стоит пытаться удалять оксидную пленку, это не удастся сделать. Место ремонта обязательно нужно обезжирить и высушить.
- В подходящей емкости (лучше использовать специальный жаропрочный тигель) следует расплавить 2 части обычной канифоли и смешать ее с 1 частью железных опилок. Их можно получить с помощью напильника с мелкой насечкой, которым нужно обточить какую-либо железную вещь. Смесь жидкой канифоли с опилками перемешать и остудить. Получится нужный для пайки алюминия флюс. Тигель можно разогревать на кухонной газовой плите или с помощью газовой горелки.
- На подготовленное к ремонту место нанести полученный флюс и тщательно растереть его горячим паяльником по поверхности алюминия в месте нахождения трещины.
- В тот момент, когда канифоль с железными опилками растечется по поверхности трещины, добавляется стандартный припой с теми же опилками. Железные опилки должны разрушить оксидную защитную пленку, и пайка дальше происходит обычным образом.
- Для пайки трещины большого размера используется не стандартный оловянно-свинцовый припой, а сплав олова с висмутом. Для ее получения понадобится керамический тигель или муфельная печь. Соотношение висмута и олова должно равняться 5:95. Припой такого состава можно купить в виде проволоки в магазине. Его марка – ПОСВ-33 и ПОСВ-50.
- Для получения более прочного шва рекомендуется вместо флюса применять плавень, который можно получить самостоятельно. Для этого нужно подготовить хлористый калий (56%), хлористый литий (23%), криолит (10%), поваренную соль (7%) и сернокислый натрий (4%). Все ингредиенты тщательно измельчить и смешать друг с другом. Хранить такую смесь нужно в стеклянной емкости с герметичной крышкой подальше от лучей солнца.
- Готовый плавень наносится на поврежденную поверхность радиатора и прогревается горячим паяльником. Далее проводится обычная пайка с использованием оловянно-висмутового припоя.
После выполнения работы радиатор нужно проверить. Для проверки в него заливают воду, подкрашенную марганцовкой. Если в течение 2 часов не появится подтекание воды, работа полностью выполнена. При выполнении пайки рекомендуется использовать перчатки, так как некоторые компоненты ядовиты. Нужна также хорошая вентиляция помещения.
Ищем место течи
Явным признаком того, что радиатор потек, является наличие следов охлаждающей жидкости на земле под автомобилем, на защите двигателя или на нем самом. Найти место течи без демонтажа устройства практически невозможно. Но прежде чем снимать его, стоит убедиться, что дело именно в нем, а не в патрубках или, например, в негерметичной пробке верхнего бачка. Когда это будет сделано, смело можете сливать охлаждающую жидкость и снимать радиатор для диагностики.
Если визуальный осмотр устройства результатов не дал, проверьте его путем погружения в воду. Для этого возьмите подходящего размера емкость, заполните ее водой. Закройте все патрубки пробками и погрузите радиатор в воду. Теперь остается только создать давление воздуха в устройстве. Этого можно достичь, просто подув в заливную горловину верхнего бачка или же придумав другой вариант с компрессором (насосом). Выходящие пузырьки воздуха точно покажут вам место повреждения.
Трудности пайки алюминиевых радиаторов
Пайка алюминиевого радиатора паяльником осложняется формой самого изделия. В зависимости от того где случилась поломка, место может быт труднодоступным, обладать поверхностью предрасполагаемой к растеканию металла и так далее. Осложняется все и высокой активностью металла, приводящей к окислам. При разогревании алюминия до нужной температура очень сложно отследить, как хорошо он прогрелся, так как металл почти не меняет цвет в этой время. Это может привести к переплавлению основного металла.
Способы пайки алюминиевых радиаторов
Существует два основных типа пайки, использующегося при работе с алюминиевыми радиаторами. Первым является использование паяльника, что более доступно, но менее эффективно и удобно. Второй способ – пайка алюминия газовой горелкой дает более эффективный результат, но обходится дороже, а также далеко не у всех имеется соответствующая техника, так как она имеет относительно высокую стоимость.

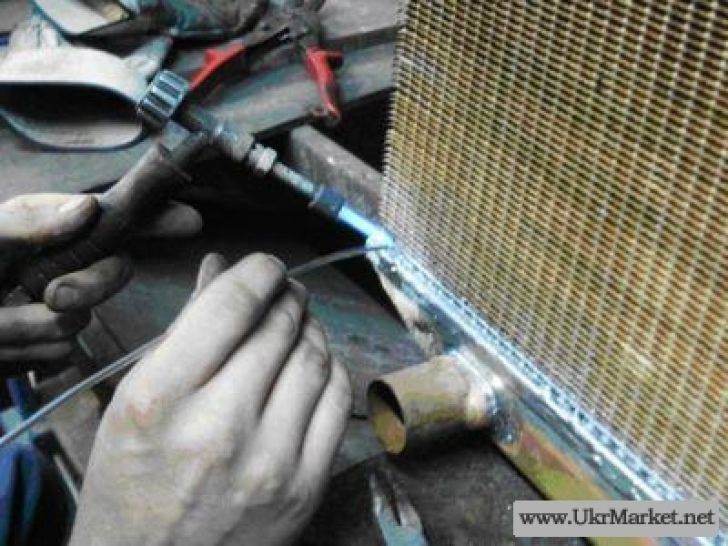

Пайка алюминиевого радиатора газовой горелкой
В качестве флюса при каждом из способов могут использовать в качестве припоя:
- Кадмий;
- Олово;
- Висмут;
- Цинк;
- Комбинированный флюс;
- Специализированные марки для алюминия.
Подготовка к пайке
Пайка алюминиевого радиатора охлаждения начинается с подготовительного процесса. В первую очередь следует заняться поверхностью основного металла. Здесь идет механическая обработка, чтобы снять частички грязи, пыли и прочих ненужных элементов. После этого следует обработать все растворителем. Это может быть бензин, ацетон или что-либо схожее. Эти процедуры должны помочь избавиться от оксидной пленки.
Пайка алюминиевого радиатора автомобиля требует правильного выбора флюса. Если его требуется приготовить самостоятельно, то это следует сделать еще до разогрева металла. В ином случае нужно просто подготовить его на рабочем месте, чтобы удобно было пользоваться.
Пошаговая инструкция по пайке
Когда все подготовительные процедуры завершены, то можно приступать к нанесению флюса на поверхность основного металла. флюсом нужно покрыть практически всю поверхность пайки. Это требуется сделать для того, чтобы максимально изолировать от влияния кислорода из воздуха, так как он приводит к появлению сложно разрушаемых оксидов. Если флюс не жидкий и работа ведется паяльником, то его нужно предварительно расплавить перед нанесением. При использовании газовой горелки его можно плавить уже на основном металле.
После этого берется небольшая часть припоя и наносится на поверхность под температурным воздействием. Расплавленный металл будет сильно растекаться, так что нужно действовать аккуратно и не брать слишком много припоя. Нанесение нужно делать аккуратными круговыми движениями, равномерно распределяя количество материала по всей поверхности. Он должен распространиться не только на проблемном месте, но и захватить близлежащую область.
Пайка алюминиевого радиатора оловом и прочими видами припоев может иметь свои отличительные нюансы, но принцип проведения процедур практически всегда одинаковый. Сложности вызывают крупные сколы и дыры. Их приходится запаивать в несколько проходов. Понемногу на край поверхности наносится металл припоя. Он остывает и после этого наносится еще один слой, постепенно заволакивая все отверстие. Проблема состоит в том, что припой имеет более низкую температуру плавления, чем основной металл и может быстро расплавиться.
Таблица режимов пайки
У каждого припоя есть своя температура плавления, что заставляет мастера подбирать свои температурные режимы для каждого из них. Здесь приведены основные используемые марки:
Марка | Режим пайки | Максимальные параметры прочности получаемых швов, кгс/мм2 | ||
| АМц | АМг6 | Д20 | ||
| П-300-А | 440° С | 11 | 22 | – |
| П-425-А | 12 | 20,8 | 20,8 | |
| 34А | 550° С | 9-10 | – | 28,8 |
| В-62 | 510° С | 12 | – | 23,8 |
Техника безопасности
Во время пайки нужно обеспечить хорошую вентиляцию, естественную или искусственную, чтобы как можно меньше дышать парами металла. Паяльник и горелка никогда не должны оставаться долгое время включенным, когда не используются или без присмотра. Это может привести к возникновению пожара.
Способы восстановления
Радиатор в любой машине выполняет важную функцию – он охлаждает внутренние механизмы автомобиля. Через радиаторную решетку отводится лишнее тепло от двигателя, что способствует стабильной работе последнего. Внутрь радиатора заливается охлаждающая жидкость, которая по трубкам обходит все части машины и возвращается в решетку, где обдуваемая воздухом она снова охлаждается и идет дальше по трубкам.
Основная масса автомобилей оснащены алюминиевыми радиаторами. Они не ржавеют, быстро охлаждают жидкость, прочные. Пластиковые радиаторные решетки также используются, поскольку обладают теми же свойствами, что и алюминий: не подвержены коррозии, быстро охлаждают жидкость, прочные. Из-за того, что радиатор находится впереди, то он может треснуть от любого, даже небольшого удара.
Поломка приводит к вытеканию охлаждающей жидкости и перегревом автомобиля. Потому необходимо сразу его заклеить. Сделать это можно следующими способами:
- пайка;
- использование холодной сварки;
- с помощью клея – герметика.
О каждом способе заклеить трещину на радиаторе в домашних условиях подробнее.
Пайка
Пластиковые радиаторы выполнены из термостойкого материала, который может выдержать высокие температуры жидкости, которая приходит от двигателя. Как только в корпусе решетки появилась трещина необходимо ее аккуратно запаять паяльником.
Что понадобится для работы:
- Строительный фен, которым нужно прогреть место, где будет проводиться пайка;
- Паяльник. Необходим инструмент, у которого будет острый наконечник и терморегулятор, позволяющий установить нужную температуру работы;
- Припой для пластика. В любом строительном или автомобильном магазине можно купить специальные прутики, используемые для сварки пластика. Для каждой модели радиатора изготавливаются свои прутики, поэтому внимательно смотреть на маркировку (РА – полиамид, РР — полипропилен). Не обязательно покупать прутики, их можно заменить полосками от пластикового бачка той же марки;
- Ацетон.
Пошаговая инструкция выполнения работ:
- Место с трещиной тщательно обезжирить с помощью ацетона;
- Строительным феном нагреть место спайки;
- Теперь нужно соединить шов и пройтись разогретым паяльником. Необходимо сформировать канавку, куда потом будет укладываться сварочный прутик;
- В канавку прокладывается прутик и снова прогревается паяльником;
- После остывания, необходимо проверить радиатор на герметичность.
Для работы с полипропиленом следует установить на паяльнике температуру 250 градусов.
Холодная сварка
Очень удобный способ заклеить радиатор, пока приобретается новый. Холодная сварка представляет собой очень густую замазку, которая надежно закроет место трещины.
Предварительно радиатор снимается, чтобы с ним было работать. Находится место, откуда идет утечка охлаждающей жидкости. На это место наносится аккуратно и ровным слоем замазка. Теперь остается дождаться, пока сварка высохнет и можно ставить радиатор на место.
Ремонт деталей системы охлаждения
Кроме радиатора, в процессе охлаждения двигателя участвуют еще очень много узлов и деталей. Это и термостат, и радиатор отопления салона, и много других. Все они соединяются различными резиновыми и пластиковыми трубками и шлангами. В условиях постоянной вибрации и колебаний температуры (особенно зимой), изделия из пластика могут ломаться. Если возникла трещина в пластмассовом корпусе, а сам материал вокруг нее крепкий, можно заклеить трещину двухкомпонентным бензо- маслостойким клеем.
Менее ответственные пластиковые детали, которые не работают под давлением (кронштейны, подставки), можно отремонтировать, применив пайку. Для этого достаточно разогреть паяльником верхний слой полимера на стыках обеих частей детали, плотно прижать их друг к другу после этого и дождаться остывания.
Порядок пайки
Правильная организация процедуры пайки алюминия предполагает основательную подготовку, без проведения которой не удастся добиться нужного результата. Перед тем как самому паять радиатор, следует внимательно ознакомиться с соответствующей инструкцией. В ней указывается, что подготовительный этап включает в себя зачистку восстанавливаемой зоны и приготовление паяльного состава требуемого качества.
Подготовительные операции
Перед началом пайки необходимо удалить старое покрытие и зачистить зону пайки
Перед тем как запаять алюминиевый радиатор с помощью флюса на основе канифоли, поврежденный участок подготавливается согласно следующей инструкции:
- Удаляются остатки старого покрытия и следы загрязнения.
- Зона пайки зачищается посредством абразива.
- Сразу вслед за этим ее обезжиривают растворителем.
Прежде чем запаять радиатор, потребуется заранее приготовить флюс в металлическом тигле. Для этого канифоль сначала расплавляется газовой горелкой, после чего в расплав добавляются мелкие опилки железа, взятые в соотношении 1:2 (они выполняют функцию абразива). Одновременно с этим подготавливаемый состав перемешивается до состояния однородной массы.
Устранение небольших дефектов
По завершении подготовительных операций переходят к самому процессу пайки:
Паяльником захватывается небольшое количество припоя.
Круговыми плавными движениями он наносится на заранее обработанное флюсом место.
В процессе обработки важно внимательно следить за тем, чтобы слой припоя распределялся по поверхности по возможности равномерно.
При спаивании содержащиеся в припое опилки счищают с поверхности оксиды, а добавленная ранее канифоль перекрывает канал доступа кислорода. В результате создаются все условия для получения надежного контакта между различными металлами. Этот метод подходит только для небольших повреждений, размер которых не превышает нескольких миллиметров. На больших площадях флюс быстро остывает и не обеспечивает хороший прогрев места пайки.
Восстановление значительных повреждений
Для восстановления значительной площади радиатора потребуется специальный состав – плавень
С необходимостью восстановления значительных по площади алюминиевых поверхностей приходится сталкиваться довольно часто. Потребуется специальный паяльный состав, называемый «плавнем». Перед его применением проводится подготовка обрабатываемой поверхности батареи, как это делалось для небольших участков.
Исходные компоненты для приготовления плавня:
- хлориды калия и лития;
- обычная поваренная соль;
- сульфат натрия;
- криолит.
Подготовленная в определенной пропорции смесь сначала основательно перетирается в ступке до состояния пудры. После этого она пересыпается в тигель, где тщательно перемешивается до однородной массы, годной для получения расплава.
Порядок пайки с использованием плавня:
- Поврежденный участок тщательно прогревается посредством газовой горелки.
- На подготовленное место тонким слоем наносится порция плавня.
- Повреждение пропаивается оловянно-свинцовым припоем с добавкой малых количеств висмута.
При работе со спецтехникой (газовой горелкой) важно не перегреть восстанавливаемый участок, чтобы не прожечь его. Сила пламени подбирается с тем расчетом, чтобы его хватало только на равномерный прогрев поверхности алюминиевого изделия
Ремонт радиаторов сложной конфигурации
Пайка автомобильного радиатора
Возможны ситуации, когда требуется восстановить (распаять) алюминиевый радиатор автомобиля, имеющий множество труднодоступных мест. В этом случае методы, основанные на применении железно-канифольного флюса и приготовленного своими руками плавня, не подходят. Тонкостенные трубки медного или латунного радиатора автомобиля, например, из-за особенностей конструкции паять очень непросто. В указанной ситуации рекомендуется использовать низкотемпературный припой (НТП) с одновременной проклейкой восстанавливаемой поверхности. В перечень рассмотренных подготовительных операций следует добавить необходимость обжима плоскогубцами поврежденного участка радиатора или печки, что позволит уменьшить размеры отверстия.
По ходу пайки обрабатываемая зона сначала тщательно прогревается газовой горелкой, после чего в ее пламя вносится пруток НТП. Периодически проводя им по этому месту, нужно постараться сделать так, чтобы частички припоя цеплялись за края повреждения и постепенно «затягивали» его. На завершающей стадии потребуется герметизировать зону дефекта, используя для этого специальный высокотемпературный клей. С его помощью удается «заделать» все оставшиеся мелкие неровности и изъяны.
Основные причины потери герметичности радиатора, признаки, особенности ремонта
Потеря герметичности радиатора системы охлаждения может быть связана со следующими причинами:
Естественный износ. Примерный срок эксплуатации радиатора составляет около 10-12 лет. В процессе износа устройства его внутренняя рабочая поверхность покрывается слоем накипи, отложений, образовавшийся в результате химических и термодинамических процессов. Стенки пластин и трубок радиатора утончаются. Так как в устройстве жидкость находится под давлением, возможны микротрещины, в результате которых жидкость начинает уходить из системы.
Учитывая, что размеры микротрещин небольшие, сильная течь в таком случае не наблюдается. Мокрые следы утечки могут пропадать после охлаждения двигателя и антифриза. Желательно сразу обнаружить последствия и место ухода жидкости. Чем быстрее в этой ситуации будет произведен ремонт, тем меньшее повреждение придется ремонтировать. Можно с успехом ремонтировать холодной сваркой.
Заправка системы охлаждения водой. Замерзание в холодное время года. При незначительной утечке антифриза многие водители доливают в систему воду в ограниченном количестве. За теплый сезон эксплуатации автомобиля количество таких доливок может быть большим. В результате этого изменяется концентрация и характеристики антифриза. Зимой даже при незначительных отрицательных температурах он может замерзнуть. При этом происходит расширение объема. Радиатор может «разорвать».
Образовавшаяся при этом трещина обычно имеет большие размеры. Она может произойти в месте соединения пластмассовых и металлических элементов радиатора. В большинстве случаев такое повреждение устранить затруднительно.
- Заправка системы охлаждения некачественным антифризом. Избыточное давление. В большинстве современных двигателей охлаждающая жидкость находится под давлением. При этом температура кипения антифриза увеличивается более 100 градусов Цельсия. Это позволяет увеличить КПД двигателя. Если в систему залить некачественный антифриз, он может вскипеть при более низкой температуре. При этом возможно повреждение радиатора. Оно может быть небольшим. В таких случаях лучше применять ремонт методом пайки, так как он обеспечивает лучшие характеристики на предмет устойчивости к повышенному давлению. Пайку нетрудно выполнить в домашних условиях.
- Механическое повреждение. Такая неисправность может быть следствием:
- попадания в область радиатора посторонних предметов;
- ДТП;
- разрушения лопастей вентилятора;
- некачественного ремонта.
В зависимости от места и размеров повреждения для ремонта можно применять методы холодной сварки, пайки.
Промывка полостей
Пайка радиатора автомобиля своими руками должна проводиться только на чистом, без загрязняющей накипи устройстве. Для этого радиатор промывают проточной водой от грязи, коррозионных отложений и известковых солей.
Их растворяют в воде согласно инструкции, а потом, заглушив отверстия, заливают внутрь. Дождавшись нужной реакции через заданное время воду с грязью нужно слить. Далее опять промываем проточной водой от остатков «химии».
Для избавления от маслянистых загрязнений можно воспользоваться слабым раствором сольвента или растворителя. После них также требуется промывка водой.
Чем заклеить радиатор автомобиля
Начиная ремонт пластикового радиатора охлаждения двигателя своими руками, нужно выбирать такой способ и средства для его воплощения в жизнь, чтобы результат был минимум на уровне фабричного исполнения. Чтобы заклеить пластиковый радиатор качественно, потребуется потратить время, деньги и силы, но это позволяет гарантированно и надолго устранить неисправность.
Независимо от того, какое выбрано средство, оно должно отвечать таким критериям:
- достаточная прочность, чтобы противостоять механическим воздействиям;
- равный с пластиком коэффициент линейного расширения;
- сохранение рабочих характеристик при высоких и низких температурах;
- водонепроницаемость;
- устойчивость к длительной вибрации;
- способность выдерживать высокое давление от температуры жидкости, которая приходит в состояние кипения при самых различных обстоятельствах;
- невосприимчивость к веществам, входящим в состав горюче-смазочных материалов и специальных жидкостей.
Если какого-либо из таких качеств у избранного средства для починки нет, радиатор способен треснуть снова, причем в самой неподходящей обстановке.
Клеи для пластика
Не лишним будет повториться, что для решения проблемы, чем можно заклеить радиатор, следует брать только самые лучшие, проверенные и хорошо зарекомендовавшие себя средства. Не стоит полагаться на рассказы о самодельных составах и их невероятной результативности. Для герметика главное требование — способность плотно приставать к поверхности пластмассы, сохранять свою форму и целостность, независимо от условий эксплуатации машины.
Если ремонт проводится дома, то рекомендуется выбирать такой клей для радиатора автомобиля:
- 3M DP8005. Раствор на основе акрила отличается высокой адгезией. После нанесения образует крепкий и герметичный шов, отлично переносящий нагрев до критических значений. Стоимость товара ощутима, но качественный результат гарантирован.
- Hosch. Отличное решение вопроса, как заклеить радиатор автомобиля своими силами быстро и надежно. Состав хорошо прилипает к любой поверхности. После застывания становится даже крепче самой пластмассы, из которой делается теплообменник.
- COSMO 500. Универсальное средство, позитивно зарекомендовавшее себя в самых разнообразных направлениях человеческой деятельности. Раствор на основе цианакрилата отлично подходит, чтобы максимально надежно заклеить пластиковый радиатор в машине. Клей можно использовать как в качестве заплатки, так и для заполнения дырок и трещин.
- Dow Corning 7091. Эффективное средство широкого спектра действия с длительным сроком службы. Одинаково успешно используется чтобы клеить небольшие щели, а также заделывать крупные повреждения. Сохраняет свои характеристики при любых погодных условиях и режимах работы двигателя.
- Weicon Easy Mix PE PP. Двухкомпонентный универсальный клей на основе метилакрила. Раствор отличается отличной адгезией, быстротой застывания, прочностью, способностью переносить перепады температуры и давления. Применяется для изготовления заплаток и заполнения отверстий.
Решений вопроса, причем довольно эффективных, чем заклеить пластик на и радиаторе существует множество. Выбор делается исходя из собственных умений, приоритетов и особенностей предстоящего мероприятия.
Чем опасна постоянная утечка охлаждающей жидкости
Если потёк радиатор охлаждения, нужно обязательно знать, что делать или к каким специалистам обращаться для устранения подобной проблемы. Постоянная утечка может привести к негативным и даже опасным ситуациям:
- перегрев двигателя и дальнейший его выход из строя;
- изменение конфигурации системы охлаждения и нарушение целостности материала, который используется в качестве прокладки;
- заклинивание двигателя, что повлечёт за собой дорогостоящий и длительный ремонт;
- термические ожоги, которые могут возникнуть при разрыве трещины на радиаторе и вытекании горячей жидкости в виде фонтана.
Для чего нужен радиатор и почему опасны его протечки разобрались, пора переходить к главному вопросу — рассмотрению способов устранения протечек и возвращению системе охлаждения герметичности.
