Как замкнуть стартер напрямую на ВАЗ-2114

Методы аварийного запуска двигателя

Когда стартер не щелкает и не издает вообще никаких звуков, то двигатель можно запустить, если замкнуть его “напрямую”. Это не самое лучшее решение, однако в тех случаях, когда вам нужно срочно ехать и другого выхода нет, можно воспользоваться им.

Рассмотрим ситуацию как запустить двигатель напрямую на примере автомобиля ВАЗ-2110. Итак, последовательность действий будет следующей:

• включить нейтральную передачу и установить машину на ручной тормоз;
• включить зажигание путем поворота ключа в замке и открыть капот, так как дальнейшие действия будем проводить в моторном отсеке;
• снять воздушный фильтр со своего посадочного места и отвести его в сторону с тем, чтобы добраться до контактов стартера;
• отсоединить фишку, идущую к контактной группе;
• металлическим предметом (например, отверткой с широким плоским жалом или куском провода) замкнуть клеммы стартера;
• в результате этого при условии исправностей других перечисленных выше узлов и заряженного аккумулятора машина заведется.

После этого установите назад фишку и воздушный фильтр. Интересным является тот факт, что в большинстве случаев двигатель будет в дальнейшем запускаться с помощью ключа зажигания. Однако следует помнить, что поломка все же осталась, поэтому ее необходимо искать самостоятельно или отправляться за помощью в автосервис с тем, чтобы устранить ее.

Аварийный запуск двигателя

Предлагаем для вас еще один метод, который пригодится вам в случае необходимости экстренного запуска двигателя. Он подходит только для переднеприводных легковых автомобилей с механической коробкой передач! Алгоритм действий следующий:

• необходимо поддомкратить машину, вывесив любое из передних колес;
• вывернуть вывешенное колесо до упора наружу (если левое колесо — то влево, правое — вправо);
• намотать на поверхность покрышки буксировочный трос или крепкую веревку 3-4 раза, оставляя свободными 1-2 метра;
• включить ТРЕТЬЮ передачу;
• повернуть ключ в замке зажигания;
• сильно дернуть за конец троса, пытаясь раскрутить колесо (лучше делать это не на месте, а с небольшим разбегом);
• когда машина завелась, первым делом установите нейтральную передачу (делать это можно без нажатия на педаль сцепления) и подождите, пока колесо полностью остановится;
• опустите вывешенное колесо на землю.

Описанный метод с раскручиванием колеса переднеприводных машин напоминает метода запуска кривого стартера (с помощью заводной рукоятки), используемого в старых заднеприводных машинах (например, ВАЗ “классика”). Если в последнем случае стартер раскручивается с помощью рукоятки, то в переднеприводных он раскручивается от полуоси, на которой находится поднятое колесо.

Заключение

Стартер — несложный, но чрезвычайно важный механизм в автомобиле. Поэтому его поломка является критичной, так как не позволяет запустить двигатель. В большинстве случаев проблемы связаны с электропроводкой автомобиля, плохими контактами, обрывом проводов и так далее. Поэтому в случае, когда стартер не крутит и не запускает двигатель, первым делом рекомендуем вам провести ревизию контактов (основной “массы”, контактов реле, замка зажигания и т. п).

Цель написания данного текста – предостеречь владельцев авто от одной типичной ошибки. При повороте ключа к метке START/KRANK стартер не крутит, и тогда стремятся замкнуть силовые клеммы напрямую. Открыв капот и добравшись до стартера, видят два медных отвода – их и замыкают. Электромотор в этом случае срабатывает, но втягивающее реле не задействуется, и обгонный подшипник остаётся на месте. В действительности замыкать силовые отводы нельзя! А о том, как правильно замкнуть стартер отвёрткой, мы будем говорить дальше.

Пытаемся завести «дружбана» без его «предсердия»

Изначально было бы хорошо постараться выяснить причины выхода стартера из строя — а вдруг повезет и проблемы, связанные с его поломкой, можно будет устранить и самостоятельно.

Самыми частыми поломками являются следующие:

• Поломка реле стартера.
• Втягивающее реле срабатывает не полностью.
• Сильный износ зубьев шестеренки бендикса, а именно — шестеренка вращается, но не входит в зацепление с зубьями венца маховика мотора.
• Сгорела обмотка статора в стартере.

Итак, запускаем «сердце» авто.

Способ 1

, или как завести машину с толчка, или «с толкача»? Все довольно просто, но в то же время и очень надежно. Суть его состоит в том, что водителю нужно подыскать хотя бы парочку людей, пусть это будут, к примеру, сочувствующие ему соседи по гаражному кооперативу. И не нужно, чтобы они были крепкого телосложения, тут главное количество участвующих: чем больше – тем лучше. Вся команда (компания) упирается руками в багажник, в задние стойки и т. д., и начинает толкать машину, разгоняя ее. Водитель, в свою очередь, сидя за рулем, уже с включенным зажиганием и, лучше, с включенной третьей передачей, а также с выжатым сцеплением, дождавшись разгона авто, сцепление уже отпускает. После этого двигатель, «почихав», заводится. Чем выше будет скорость разгона, тем быстрее запустится мотор.

Способ 2

Так же эффективен и популярен среди водителей. Данный авто-народный способ заводить автомобиль без стартера получил название «буксировка» — это когда вашего железного друга тянет на буксирном тросе другое транспортное средство до тех пор, пока движок не запустится.

При данном методе важно помнить, что после запуска мотора автомобиль начнет ускоряться и необходимо сразу выжать сцепление и выключить передачу, но, конечно, не глушить движок!

Кроме того, не забудьте нажать на тормоз, чтобы не ударить в зад тянущий вас автомобиль и поставить на ручник свое авто, и после этого можно уже идти и отцеплять трос.

Способ третий

, или заводим двигатель, просто замкнув стартер.

Кроме вышеперечисленных вариантов, двигатель можно запустить и без «насильственных» методов. Просто нужно иметь хотя бы небольшое понятие о том, как замкнуть стартер напрямую?

Зачастую стартер водители замыкают, используя все то, что находится в машине под рукой. Это может быть отвертка, монтажная лопатка, гаечный ключ и прочее.

Это легко узнается по доносящимся из моторного отсека характерным щелчкам при пуске движка. Такой звук говорит водителю: «Эй, другелла, реле включено, но шестеренка бендикса не в состоянии провернуть коленвал мотора». Выход один – перемыкаете стартер, и этим действием даете напряжение на обмотку.

В этом случае потребуется большая отвертка, но можно использовать и любой «рожковый» гаечный ключ. Любым из этих предметов необходимо замкнуть клеммы втягивающего реле и все. Но, не забудьте, прежде чем замкнуть стартер напрямую, необходимо:

• Ключ в замке зажигания надо поставить в соответствующее положение.
• Рычаг коробки передач должен находиться в нейтральном положении.
• Автомобиль должен быть поставлен на ручник.

При этом способе отвертка (гаечный ключ) играет роль втягивающего реле и двигатель вашего авто должен обязательно запустится.

Владельцы ВАЗ-2110 нередко задают себе вопрос: как замкнуть стартер? Произойти такое может в любой момент по разным причинам. Часто замкнуть стартер требуется, когда водитель не может при помощи ключа завести авто из салона. В таком случае потребуется помощь извне, чтобы завести авто, или же просто замкнуть стартер.

Чтобы правильно выполнить данную процедуру, каждый водитель должен знать, как она проводиться. Стоит сразу отметить, что такой способ запуска двигателя не будет эффективен в некоторых случаях

. Перед тем, как его проводить, надо точно определить причины, почему мотор не заводится.

Стартер в ВАЗ 2170, устройство и ремонт

В ответственный момент всегда приятно, когда двигатель автомобиля заводится легко и не нужно беспокоиться о том, что куда-то опоздаешь. К примеру, утром спеша на работу, пуск двигателя автомобиля Приора станет радостным событием, особенно, если до этого были проблемы с ним. Осведомленность в том, как происходит этот самый запуск, позволит существенно сократить время устранения проблемы, а также сэкономить свои финансы.

Стартер Лада Приора: устройство и принцип действия

Стартер представляет собой электродвигатель постоянного тока, питающийся от АКБ. Он предназначен для кратковременной работы 10-15 с. Между периодами работы стартера нужно делать перерывы, в 1,5-2 раза превышающие время его включения. Это объясняется тем, что при пуске двигателю автомобиля Приора надо сообщить большой крутящий момент, направленный на преодоление компрессии в цилиндрах и сил трения. В период работы стартер потребляет ток большой величины, порядка 300-400 А, что приводит к нагреву проводников.

Конструкция стартера позволяет его разобрать, а также выполнить ремонт, не покупая его полностью (в сборе). Стартер состоит из:

• Якоря;
• Постоянных магнитов;
• Щёток с щёткодержателям;
• Тягового реле;
• Муфты и шестерни;
• Задней, передней крышки.

Это основные детали стартера, не учитывая уплотнителей, стопорных, ограничительных колец, втулок и проч.

Принцип действия основан на взаимодействии магнитного поля постоянных магнитов с полем якоря. Тяговое реле передвигает вдоль вала муфту с шестерней, т. е. вводит и выводит её в зацепление с зубчатым венцом маховика.

Якорь стартера

Основные неисправности и способы их устранения

Стартер автомобиля Лада Приора – узел довольно надёжный, однако, с ним случаются проблемы. Наиболее распространенными являются неисправности тягового реле или, как его ещё называют в народе, втягивающим реле.

Основные проблемы с тяговым реле:

• Подгорание контактов;
• Замыкание обмотки;
• Препятствие для движения якоря реле.

При подгорании контактов слышен щелчок, но якорь стартера не вращается или вращается медленно. Такое происходит по причине прилегания контактов не по всей площади, в результате чего появляется зазор, соответственно, электрическая дуга, которая нагревает медь до высокой температуры и на её поверхности образуется плёнка из оксида меди, который выполняет роль изолятора. Бывает так, что на контакте появляется воронка от плавления меди, и площадь соприкосновения со временем уменьшается. Устраняется путём замены контактов, их очистке или замены тягового реле полностью.

Причиной замыкания обмотки реле может быть попадание воды или снижение изоляционной способности эмульсии, покрывающей провод в результате сильного нагрева.

Но чаще всего, это перегрев и попадание влаги, особенно, если она превращается в лёд и разрушает изоляцию. Обмотка реле находится в закрытом корпусе, но проникновение воды возможно с торцов, поэтому нужно обеспечить гидроизоляцию реле со стороны двигателя автомобиля Приора, нанеся тонкий слой герметика.

Влага, попавшая в зазор между реле и стартером, приводит к коррозии металла якоря, что, в свою очередь, может создавать препятствия для его движения.

Такое бывает, когда после эксплуатации автомобиль хорошо нагрелся и не заводится. Вероятно, это связано с температурным расширением якоря, т. к. стартер находится на двигателе и часть тепла передаётся ему, или со значительным увеличением силы трения из-за коррозии. В такие моменты щелчок слышен не сразу, а с запаздыванием или звук от него слабый. Устранить можно зачистив якорь наждачной бумагой, а при необходимости смазать якорь.

Сильному износу подвержены щётки и втулки, т. к. на них приходится большая нагрузка. Шестерня стартера Лада Приора выходит из строя не часто, но если слышен треск и понятно, что он исходит не от тягового реле, то, скорее всего, неисправна шестерня стартера либо зубчатый венец маховика. Проверить работу тягового реле и электродвигателя можно с помощью проводов для “прикуривания” аккумулятора, соединив ими батарею и соответствующие контакты стартера автомобиля Приора. В случае, если стартер работает хорошо стоит проверить состояние АКБ и цепь его включения на автомобиле, в которую входят контакты и реле. Возможен также обрыв проводов. Начинать нужно с внешнего осмотра мест соединений проводов к стартеру и к аккумулятору. Проверить исправность цепи можно тестером или контрольной лампой. Следует помнить, что проверку нужно начинать с аккумулятора. Возможно, он разряжен и не даёт необходимого тока для стартера.

autodont.ru

Как замкнуть стартер отверткой своими руками

Цель написания данного текста – предостеречь владельцев авто от одной типичной ошибки. При повороте ключа к метке START/KRANK стартер не крутит, и тогда стремятся замкнуть силовые клеммы напрямую.

Открыв капот и добравшись до стартера, видят два медных отвода – их и замыкают. Электромотор в этом случае срабатывает, но втягивающее реле не задействуется, и обгонный подшипник остаётся на месте.

В действительности замыкать силовые отводы нельзя! А о том, как правильно замкнуть стартер отвёрткой, мы будем говорить дальше.

Что делать в этом случае и как оживить стартер, мы и рассмотрим в нашей статье. Существует известный всеми людьми на земле закон Мерфи, как его еще называют в народе закон подлости. Машина портится в самый неподходящий момент, когда нужно срочно куда-либо ехать, а время все поджимает и поджимает.

Ничего в этом случае не остается, как замкнуть контакты стартера, чтобы оживить этот важный элемент автомобиля.

Диагностика

Этот способ называют дедовским и он подразумевает помощь нескольких крепких ребят, оказавшихся ненароком рядом.

Достаточно упереться им руками в багажник или капот автомобиля, разогнать его, а водителю в это время надо будет успеть завести двигатель на второй передаче или задним ходом.

Если скорость автомобиля будет достаточной, а остальные детали в порядке, то не завестись машина просто не может. Такой способ в народе называют еще с толкача.

Не менее эффективный и даже более надежный, но нужна другая машина помощнее вашего автомобиля. Буксировать транспортное средство достаточно будет на небольшое расстояние, после чего завести двигатель тем же манером, что описывалось выше. В этом случае хотелось бы дать пару дельных советов:

• Не глушить автомобиль, после того, как он завелся и отправиться затем сразу в сервис;
• Не забывать, что после завода машина наберет скорость, если она на второй передаче и вы нажали на педаль акселератора;
• Не забывать, что после завода, буксирующий вас автомобиль остановится. Поэтому нужно будет успеть затормозить.

Прежде, чем перейти непосредственно к алгоритму проведения процесса, давайте остановимся на вопросе: а чем лучше замкнуть стартер – отверткой, гаечным ключом или монтировкой? Отметим сразу, что монтировка – это вариант на черный день, когда под рукой не оказывается ни отвертки, ни ключа.

Как правило, отвертка и ключ помогают в случаях, когда неисправно реле. Характерные щелчки из-под капота при повороте ключа в замке зажигания, тому полное подтверждение. Шестерня бендикса не в состоянии провернуть коленвала, так как реле не дает достаточно энергии.

Остается замкнуть стартер, давая напряжение непосредственно на обмотки. Как и говорилось выше, желательно вооружиться большой отверткой или ключом, который бы достал обе силовые клеммы реле, чтобы их перемкнуть. Не забываем выставить рычаг коробки на холостой ход, а ручник затянуть до отказа.

Ключ в замке зажигания надо повернуть на пол-оборота, чтобы зажглись соответствующие лампочки на панели приборов. Отвертка, приложенная к клеммам, в данном случае срабатывает, как само реле. Способ, как видим не хитрый. Но надо всегда быть начеку. Дело в том, что можно навредить катушке.

Замыкание

• Попросить ассистента сесть в автомобиль;
• Пусть он поставит ключ зажигания в положение зажигания, а вы в это время замкнете контакт.

Таким образом, научившись самостоятельно оживлять стартер, можно спокойно отправляться на самые дальние расстояния.

Проблема будет решена в одну минуту. Но затем надо будет в обязательном порядке посетить автомастерскую, где стартер подвергнется тщательной диагностике со стороны специалистов. Они сразу же определят причину, устранят ее и вы больше не попадете под закон Мерфи. Хотя никто не может дать гарантии, что это не произойдет по истечении определенного промежутка времени.

Как замкнуть стартер напрямую отвёрткой: фото и видео

Цель написания данного текста – предостеречь владельцев авто от одной типичной ошибки. При повороте ключа к метке START/KRANK стартер не крутит, и тогда стремятся замкнуть силовые клеммы напрямую. Открыв капот и добравшись до стартера, видят два медных отвода – их и замыкают. Электромотор в этом случае срабатывает, но втягивающее реле не задействуется, и обгонный подшипник остаётся на месте. В действительности замыкать силовые отводы нельзя! А о том, как правильно замкнуть стартер отвёрткой, мы будем говорить дальше.

Схема, теория и практика

Посмотрим, как выглядит схема соединений любого электрического стартера. На контакт B напряжение подаётся постоянно.

Стартер и его внешние цепи

На схеме мы видим три «плюсовых» контакта и один минусовой (8), который всегда соединён с корпусом. Что надо замыкать:

1. Перед тем, как замкнуть стартер, найдите клемму S. Часто она изготовлена в виде лепестка;
2. Как отличить контакты B и M: на первом будет присутствовать потенциал «+12»;
3. Замыкать надо контакт B с клеммой S. Что делается кратковременно и после включения «нейтрали»;
4. Замыкать контакты M и B нельзя.

От теории переходим к практике. На автомобиле ВАЗ-2114 всё выглядит просто.

Втягивающее реле ВАЗ-2114

Клемма B здесь закрыта резиночкой, а лепесток S контачит с клеммой в пластике. Пластиковый штекер перед «замыканием» снимают.

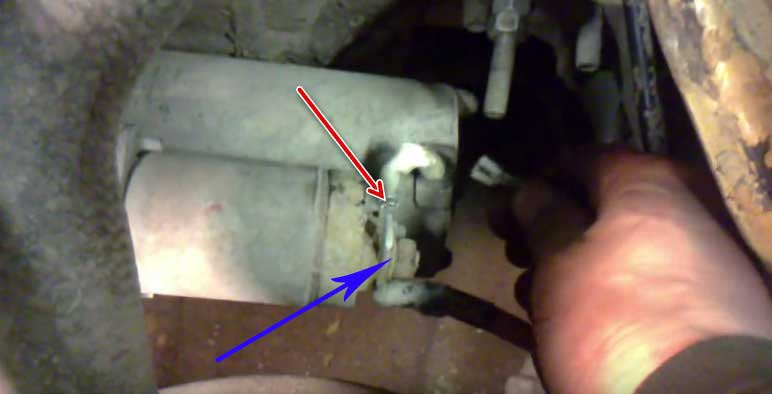

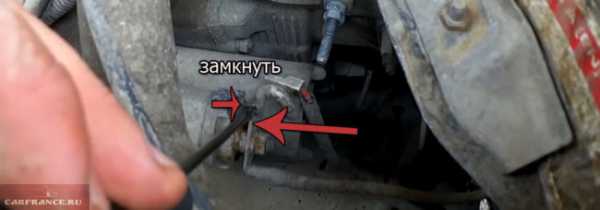

Замыкание контакта стартера отвёрткой

Убедитесь, что металл отвёртки при замыкании не будет касаться корпуса реле. Иначе контакт «+» мы просто замкнём на «массу» (опасно). Все работы проводят с включенным зажиганием.

Расшифровка обозначений:

• B – Bold, «толстый» провод;
• M – Мотор (электромотор);
• S – Start.

Замыкаем стартер «на французах» (частные случаи)

Доступ к стартеру всегда открыт из-под днища – надо только снять защиту картера. Пример – на фото ниже.

Под днищем Рено Меган 2

Из подкапотного пространства дотянуться до стартера трудно. В лучшем случае он закрыт фильтром (ВАЗ), в худшем – аккумулятором. Фильтр снять можно, а как быть с АКБ?

Место установки стартера (круг)

Всё сделано так, чтобы стартер можно было менять, ремонтировать его, но не замыкать.

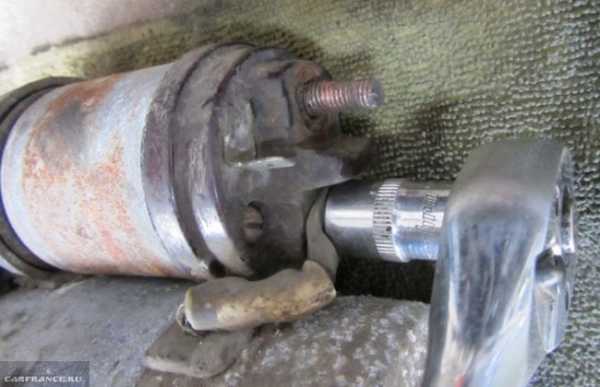

Как выглядит клемма S

На автомобилях Рено клемма выглядит, как резьбовой отвод. Гайка на него накручена «белая», хотя сам он – из меди (см. фото).

Стартер Рено Логан, фаза 1

Про ВАЗ мы уже говорили – там используется штекер. Если его снять, можно видеть «лепесток».

Стартер ВАЗ-2110

Метод запуска с помощью отвёртки – не самый лучший. Проблема заключается в ограниченном доступе.

50 Ампер

Втягивающее реле на «Десятке» потребляет 50 Ампер. Для бюджетных моделей «Лада» ток равен 30 А, для многих иномарок – выше. Значит, ток в 40-50 Ампер пойдёт от клеммы B к клемме S. Подумайте, чем это грозит.

Мы собираемся замкнуть стартер отвёрткой, но в точках соединения, где пойдёт ток, она может «прикипеть». В этом случае без лишней паники снимают клемму «минус» с АКБ.

Чтобы снять клемму «минус», нужен рожковый ключ «на 10». Держите его при себе.

Выводы

Ещё раз посмотрим на схему 1. Если ключ не переведён к метке Start, клемма S «висит в воздухе». Это выполнено для любых авто, пусть даже в схеме есть добавочное реле. И значит, отключать штатный провод от клеммы S будет не обязательно… А в случае с ВАЗом отключение проводят затем, чтобы получить доступ к клемме.

Сняли фильтр, отключили штекер, пробуем замкнуть…

Если фильтр двигателя снять нельзя или доступ перекрыт аккумулятором, делаем иначе – используем только заводную ручку.

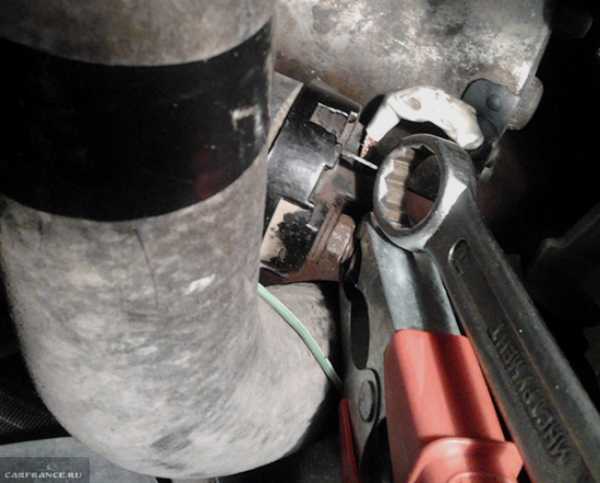

Замыкать контакты лучше не отвёрткой, а любым гаечным ключом (см. фото). Желательно, чтобы рукоятка была изолированной.

Напряжение «12 Вольт» не опасно, но результатом ошибок могут стать сгоревшие предохранители. Успехов.

Для тех, кто понял не всё: фильтр надо снимать с креплений, но не с «гофры». Корпус фильтра помещается на АКБ.

carfrance.ru

Как замкнуть стартер с толкача?

Запустить, таким образом, автомобильный двигатель можно, если неисправно тяговое реле, либо обмотка пускового устройства. Подобный способ считается самым распространенным среди автомобилистов. Для того чтобы запустить стартер с толкача потребуется пара помощников, которые будут толкать автомобиль, упираясь руками в багажник. В это время водитель включает первую передачу и проворачивает ключ в замке зажигания. Стартер должен запустить силовой агрегат.

Заметим, чем больше разгон автомобиля во время толкания, тем быстрее устройство пуска мотора начнет раскручивать его коленвал, и тем быстрее заведется машина.

Что необходимо чтобы замкнуть стартер на ВАЗ-2110?

Для замыкания стартера потребуется инструмент:

Все эти элементы должны быть такими, чтобы мы могли достать к контактам стартера.

Также важно следить, чтобы ток не поразил человека при замыкании контактов. Для этого можно надеть резиновые перчатки или обмотать конец металлического предмета изолентой

Процесс

Процесс проводится так:

1. Авто ставится на нейтральную передачу.

Поднимаем капот, снимаем воздушный фильтр с креплений и сдвигаем его в сторону.

Поднимаем ручник, ставим рычаг КПП в положение «нейтрали» и включаем зажигание.

Мы не рекомендуем делать так, в силу опасности этого способа для здоровья. Также из-за неумелых действия возможно спалить весь стартер и проводку.

Выводы

В успешном запуске двигателя немалую роль играет втягивающее реле стартера. Когда оно выходит из строя, стартер не включится и двигатель не заведется. Однако существует старый проверенный способ…

Если при попытке запуска двигателя, стартер не включается и уже известно, что причина во втягивающем реле, можно воспользоваться включением стартера напрямую. Чтобы понять, в чем смысл данного метода, нужно кратко узнать принцип его подключения.

Электродвигатель стартера включается тогда, когда якорь втягивающего реле смещается и замыкает контакты силовой цепи. В свою очередь втягивающее реле смещает якорь, когда подается напряжение с замка зажигания. Если втягивающее не может замкнуть контакты электродвигателя стартера, то это можно сделать вручную.

Самые главные правила при включении стартера напрямую:

— Автомобиль должен стоять на нейтральной передаче и быть застопорен стояночным тормозом

— Зажигание должно быть включено

— В качестве перемычки должен использоваться проводник тока достаточной длины и сечения

Если все эти правила выполнены и к стартеру есть свободный доступ, то можно приступить к его включению. По традиции в качестве перемычки используют толстую отвертку. Смысл метода в том, чтобы замкнуть контакты силовой линии на втягивающем реле. Делать это нужно аккуратно, чтобы не коснуться отверткой корпуса стартера или какой-нибудь другой металлической детали, потому что иначе возникнет .

Если точно замкнуть отверткой два силовых контакта на втягивающем реле, то это будет равносильно замыканию этих же контактов изнутри реле его якорем. То есть мы имитируем работу втягивающего и подключаем электродвигатель стартера. Он начнет работать и, если включено зажигание, основной двигатель автомобиля заведется.

При этом нужно учесть, что в момент замыкания контактов отверткой, скорее всего, возникнет некоторое количество искр, поэтому такой метод запуска требует хорошей выдержки. Еще один недостаток – в том, что не на каждом автомобиле можно подлезть к стартеру настолько, чтобы можно было замкнуть контакты на втягивающем реле.

После того, как двигатель автомобиля завелся, отвертку нужно убрать от контактов и стартер отключится.

Многим автомобилистам приходится хоть раз в жизни сталкиваться с проблемами, связанными со стартером транспортного средства. Стартер упорно отказывается работать, как раньше, хотя и само не испорчено (проблемой становится втяг. реле).
Что делать в этом случае и как оживить стартер, мы и рассмотрим в нашей статье. Существует известный всеми людьми на земле закон Мерфи, как его еще называют в народе закон подлости. Машина портится в самый неподходящий момент, когда нужно срочно куда-либо ехать, а время все поджимает и поджимает. Ничего в этом случае не остается, как замкнуть контакты стартера, чтобы оживить этот важный элемент автомобиля.
