Как поменять щёточный узел
Графитная щётка, а также роторный подшипник — это наиболее уязвимые места генератора на Ford Focus 2. А потому эти поломки считаются самыми распространёнными.
Большой плюс поломок в том, что они механического характера. Это позволяет решить проблему своими силами.
Замена щеточного узла требует наличия пары ключей 8 и 10 размера и 2 отвёрток фигурного и плоского типа.
Сам щёточный узел находится под задней крышкой генератора. Разбирать полностью генератор нет необходимости. Достаточно снять заднюю крышку. Для этого нужно:
- открутить вторую гайку на шпильке, куда подключается силовой провод;
- ключом 8 размера открутить 3 гайки, удерживающие крышку;
- отвёрткой выкрутить саморез клеммной перемычки;
- убрать крышку в сторону.
Внутри под крышкой увидите 3 винта, которые и держат щёточный узел. Нужно взять новые щётки, закрепить их на месте старых и собрать генератор.
Кроме щёточного узла, на генераторах от Ford Focus 2 поколения также подлежит замене выпрямительный диодный мост и регулятор напряжения. А вот подшипники просто так не поменять. Придётся полностью разбирать генератор.
Что же касается электрических неисправностей в виде замыканий, обрыва обмотки и прочих проблем, то здесь своими руками влезать не рекомендуется. Да и вообще при таких неполадках пытаться восстановить генератор дорого и без больших шансов на успех. Обычно после ремонта восстановленный генератор служит не очень долго. Дешевле и проще сразу его заменить.
Что скажете про Ford Focus 2? Насколько удачная или неудачная машина от Ford? Приходилось ли менять генератор или ремень генератора? Какие возникали сложности?
Подпишитесь, оставьте комментарий, задайте вопрос и расскажите о проекте друзьям!
10.6. Ford Focus II. Снятие и разборка генератора — «ВАЖНО ВСЕМ» — автотранспортный портал
Нажав на фиксатор, отсоединяем колодку проводов от разъема генератора.Снимаем защитный колпачок.Головкой «на 10» отворачиваем гайку крепления наконечника провода к выводу генератора.Снимаем наконечник провода с вывода генератора.Головкой «на 15» отворачиваем болт нижнего крепления генератора.Тем же инструментом отворачиваем болт и гайку верхнего крепления генератора.Вынимаем болт……и снимаем кронштейн бачка гидроусилителя.Сдвигаем генератор со шпильки……и вынимаем генератор из моторного отсека.Маркировка генератораУстанавливаем генератор в обратной последовательности.РАЗБОРКА ГЕНЕРАТОРАРазбираем генератор для проверки и замены регулятора напряжения с щеткодержателем и выпрямительного блока.Головкой «на 7» отворачиваем четыре гайки крепления кожуха генератора.Ножом очищаем герметик с внутренней стороны кожуха……и снимаем кожух генератора.Очищаем от герметика гайку крепления вывода генератора.Головкой «на 10» отворачиваем гайку……и снимаем вывод генератора.Головкой «на 8» отворачиваем гайку крепления щеткодержателя с регулятором напряжения.Снимаем шайбу, установленную под гайкой.Крестообразной отверткой отворачиваем два винта крепления щеткодержателя с регулятором напряжения.Снимаем щеткодержатель с регулятором напряжения в сборе.Снимаем с щеткодержателя защитную пленку.Снимаем крышку щеток.Отверткой разжимаем три вывода выпрямительного блока.Головкой «на 8» отворачиваем две гайки крепления выпрямительного блока.Снимаем выпрямительный блок.Для проверки короткого замыкания обмотки ротора на «массу»……подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и валу ротора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить ротор или генератор.Для проверки обрыва обмотки ротора……подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв и нужно заменить ротор или генератор. Осматриваем обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, необходимо заменить статор или генератор.Для проверки обрыва в обмотках статора……подсоединяем щупы тестера (в режиме омметра) к выводам обмоток. Если тестер покажет бесконечность, значит в обмотке есть обрыв и нужно заменить статор или генератор. Аналогично проверяем остальные обмотки статора.Для проверки короткого замыкания обмотки статора на «массу»……подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить статор или генератор. Аналогично проверяем остальные обмотки.Для проверки замыкания в положительных диодах выпрямительного блока……«плюс» тестера (в режиме омметра) подсоединяем к выводу генератора, а «минус» — к одному из выводов выпрямительного блока. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных диодов. Для проверки замыкания в отрицательных диодах «плюс» тестера подсоединяем к одному из выводов выпрямительного блока, а «минус» — к нижней пластине выпрямительного блока. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько отрицательных диодов. В обоих случаях необходимо заменить выпрямительный блок.Для проверки регулятора напряжения……подсоединяем к щеткам лампу (1–3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15–16 В. В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях — в регуляторе пробой, если не горит — обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В обоих случаях регулятор нужно заменить.Сборку генератора выполняем в обратной последовательности. При этом, обжав выводы выпрямительного блока на выводах обмотки статора……пропаиваем места их соединения.Перед установкой щеткодержателя укладываем на заднюю крышку генератора защитную пленку щеток. Утопив щетки, устанавливаем щеткодержатель на место……и устанавливаем крышку щеток.
Демонтаж генератора на Ford Focus 2
На Ford Focus 2 используется несколько модификаций силовых установок с разными конструктивными особенностями, которые сказываются на алгоритм работ при снятии.
На двигателях объемом 1,4 и 1,6 литра генератор размещен в верхней части, что несколько упрощает демонтаж.
Алгоритм снятия на двигателе 1,6 литра
Для примера рассмотрим технологию снятия узла с Ford Focus 2, оснащенного 1,6-литровой установкой.
Для выполнения работ потребуется:
- Ключи на 8, 10, 12 и 13 (лучше — головки указанных размеров с удлинителями и воротком, оснащенным трещоточным механизмом);
- Плоская отвертка;
- Бита Torx E10.
Этих инструментов будет достаточно, чтобы выполнить работы. Демонтаж выполняется на холодном двигателе.
Алгоритм работ такой:
- Отсоединяем силовой провод, идущий от аккумулятора на генератор (не путайте с плюсовой клеммой АКБ). Это делается для того, чтобы потом не вводит код магнитолы и не перепрограммировать стеклоподъемники. Многие отсоединяют только минусовой провод, что не совсем правильно;
- Разрезаем ремень привода генератора и навесного оборудования (при снятии он обязательно заменяется на новый);
- Откручиваем гайку крепления бачка гидроусилителя;
- Разъединяем хомут крепления патрубка системы охлаждения к расширительному бачку гидроусилителя и отводим трубку вбок;
- Отводим бачек гидроусилителя в сторону;
Разъединяем кронштейны фиксации расширительного бачка системы охлаждения (потянув его вверх) и отводим бачок вперед и в левую сторону, чтобы обеспечить пространство для снятия генератора;
- Отсоединяем провод от генератора и снимаем его;
- Отсоединяем от генератора колодку с проводами (нажав на фиксатор плоской отверткой и потянув фишку вверх на себя). Отводим его в сторону;
- Устройство крепиться на двух болтах и одной шпильке с гайкой. Первым выкручиваем нижний болт (расположен под шкивом). Используем головку на 15;
- Выкручиваем верхний крепежный болт. Используем тоже головку на 15;
- Выкручиваем верхнюю гайку, расположенную справа от уже выкрученного болта. Используем ту же головку на 15;
- Снимите пластину — кронштейн крепления бачка ГУР;
- Выворачиваем шпильку. Для этого используем головку Torx на 10;
- Извлекаем генератор.
Осмотрите устройство на предмет внешних повреждений. Понюхайте, если пахнет горелым, то скорее всего сгорела проводка.
Установка отремонтированного или нового узла выполняется в такой последовательности:
- Сначала вкручиваются шпилька и гайка (головка Torx на 10, головка на 15);
- Одеваем пластику-кронштейн, который держит бачок гидроусилителя;
- Вставляем и закручиваем нижний болт под шкивом;
- Наживляем и закручиваем верхний болт (слева от шпильки);
- Устанавливаем ремень;
- Подключаем разъем и провод генератора. В последнем случае используем гайку на 10;
- Ставим бачек охлаждающей жидкости на штатное место;
- Ставим хомут патрубка;
Устанавливаем бочек гидроусилителя;
- Подключаем силовой провод;
- Не забываем установить все шланги на свои места;
- Заводим автомобиль и проверяем работу генератора.

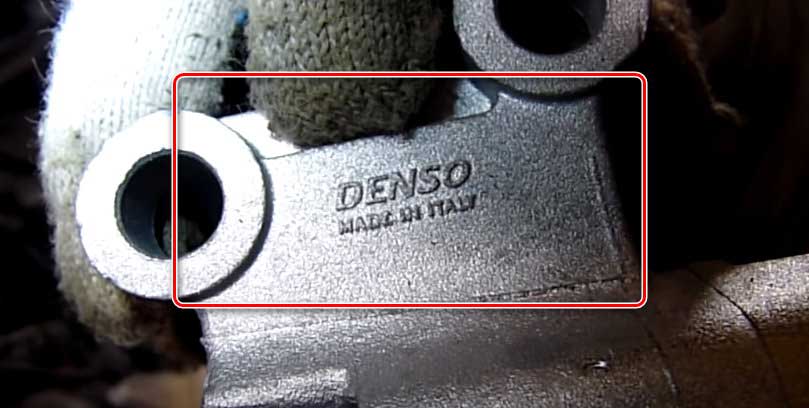

Выбирать новый генератор нужно по VIN коду автомобиля. Оригинальные изделия выпускает фирма итальянская фирма DENSO.
На наклейке должно быть указано, что это компания FORD, амперность и оригинальный инженерный код – 115 IM.
Двигатели Duratec
Бензиновые двигатели серии Duratec производятся компанией Форд с 1993 года. Моторы бывают четырех- и шестицилиндровые, на автомобиль Форд Фокус-2 устанавливаются ДВС 1.4/ 1.6/ 1.8/ 2.0/ 2.5 литра. Самые распространенные типы двигателей – объемами от 1.6 до 2.0 л, гидрокомпенсаторы на ДВС не предусмотрены, клапана регулируются подбором толщины шайб, расположенных в толкателях между распредвалом и самим клапаном.
16-клапанный Duratec – четырехцилиндровый, рядный движок с топливной системой распределенного впрыска, с цепью ГРМ, заводом установлен ресурс 250 тыс. км, но на практике мотор ходит дольше. Также этим силовым агрегатом комплектуются легковые автомобили Ford:
Движок еще устанавливается на Mazda 2, Volvo C30 и S40. Самый большой недостаток Duratec 1.6 – малая мощность, особенно это ощутимо в комплектации с АКПП и включенным кондиционером.
Моторы Duratec HE 2.0 и 1.8 очень похожи по своей конструкции, они отличаются только диаметрами цилиндров и поршней. Двухлитровый ДВС является более выгодным вариантом по сравнению с 1.8 – при почти одинаковом расходе топлива «двухлитровик» мощнее и работает тише. Ресурс заводом-изготовителем заявлен 300 тыс. км, но моторы в некоторых случаях пробегают и до полумиллиона километров.
Клапана на ДВС серии Дюратек положено регулировать через 150 т. км, ресурс цепи ГРМ – свыше 200 т. км. Моторное масло меняется после 10-15 тысяч, воздушный фильтр – через 15 т. км пробега.
Замена ремня ГРМ на Ford Focus 2 подробная инструкция с фото
Замена ремня ГРМ на Форд Фокус 2 требуется не на всех моторах Ford Focus, ведь некоторые двигатели имеют цепной привод ГРМ. Двигатели серии Duratec объемом 1.4 и 1.6 литра имеют одинаковую схему газораспределительного механизма с 16 клапанами и 2 распределительными валами. Замена ремня на этих моторах идентична. Двигатель 1,6 Duratec Ti-VCT имеет систему изменения фаз газораспределения. Ремень привода ГРМ приводит в действие исполнительные механизмы системы VCT, которые с помощью гидромеханической связи передают вращение распределительным валам.
Замена ремня ГРМ Форд Фокус 2 процесс не простой, поскольку шкивы распредвалов не имеют шпонок, кроме прочего нет никаких меток. Так же, при замене ремня придется снимать еще и клапанную крышку. Понадобится специальный болт определенного размера, для фиксации коленвала в четком положении. А для снятия и установки приводных ремней Focus 2 вам понадобятся специальные приспособления.
Прежде чем самостоятельно приступить к снятию ремня ГРМ на Форд Фокус внимательно изучите это руководство и объективно оцените свои силы.
Замена ремня ГРМ на Ford Focus 2 проводится раз в 100 тысяч километров, одновременно с этим ремнем меняются все приводные ремни, поскольку на этом автомобиле они одноразовые, повторная установка приводных ремней генератора и кондиционера не допускается. Если ремень ГРМ на Фокусе 2 обрывается, то это приведет к загибанию клапанов. Учтите, что на двигателях 1.4 и 1.6 клапана гнет однозначно, поэтому менять ремень надо вовремя.
Схема устройства ГРМ Фокус 2 далее на фото.
- 1 — зубчатый шкив коленчатого вала
- 2 — натяжное устройство ремня ГРМ
- 3 — задняя крышка привода
- 4 — зубчатый шкив распределительного вала выпускных клапанов
- 5 — зубчатый шкив распределительного вала впускных клапанов
- 6 — ремень ГРМ
Далее подробная инструкция по замене ремня Ford Focus 2 с фотографиями.
Для предварительной проверки состояния ремня ГРМ ( которую по регламенту обслуживания надо проводить раз в 30 тысяч километров) головкой «на 8» отворачиваем пять (из девяти) болтов крепления передней верхней крышки. Смотрим фотографии ниже.
Помощник головкой «на 18» проворачивает коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.
При этом отводим край верхней передней крышки привода ГРМ от крышки головки блока цилиндров и удерживая крышку привода в таком положении, оцениваем состояние зубчатого ремня. Если имеются масляные следы, трещины или отслоения, то такой ремень ГРМ Форд Фокус 2 надо менять вне зависимости от пробега.
Для замены зубчатого ремня привода ГРМ снимаем ремень привода компрессора кондиционера и ремень привода вспомогательных агрегатов. Снимаем крышку головки блока цилиндров.
Накидным ключом «на 10» поочередно ослабляем затяжку четырех болтов крепления шкива привода насоса охлаждающей жидкости. Шкив от проворачивания удерживаем отверткой, вставленной враспор между головками болтов. Отвернув болты снимаем шкив со ступицы насоса охлаждающей жидкости.
Отвернув оставшиеся болты крепления верхней передней крышки привода ГРМ снимаем крышку.
Перед снятием ремня устанавливаем коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия первого цилиндра.
Для этого проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до тех пор пока пазы, выполненные на задних фланцах обоих распределительных валов не расположатся параллельно и на одном уровне с привалочной поверхностью головки блока цилиндров, как на фото далее.
При этом кулачки распределительных валов, приводящие клапаны 1-го цилиндра, занимают положение, показанное на фото.
Чтобы удержать от проворота коленчатый вал при отворачивании болта крепления шкива привода вспомогательных агрегатов, подкладываем под колеса автомобиля упоры, включаем в коробке передач пятую передачу и просим помощника сильно нажать и удерживать педаль тормоза.
Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов.
Если таким образом удержать коленчатый вал от проворота не удалось, то можно застопорить шкив привода вспомогательных агрегатов с помощью простого приспособления — пластины (рычага), к которой прикреплены (сваркой или с помощью резьбового соединения) два прутка, концы которых нужно вставить в отверстия шкива. Вынимаем болт крепления шкива привода вспомогательных агрегатов и снимаем шкив. Головкой «на 8» отворачиваем три болта крепления нижней передней крышки привода ГРМ и снимаем крышку.
Снять Генератор Фокус 2 1.8
На самом деле, все автомобилисты были поставлены задачи с генератором. Для ремонта агрегата эта деталь абсолютно необходима. В статье будет рассказано о том, как можно снять генератор с Ford Focus 2-го поколения и 2-литрового двигателя, мы также опишем процесс конкретно.
Видео о замене генератора на 2,4-литровый двигатель Ford Focus:
Видеоматериал процесса демонтажа генератора на транспортном средстве. Аспекты, тонкости и хитрости процесса.
Обозначение генератора справа.
Есть два способа снять генератор с помощью Ford Focus II 2.7.0. Первый вариант прост. Это требует удаления продукта снизу, все из которых требуют ямы или подъема немедленно. Если в проходе нет ни 1-го, ни другого, то появляется более сложный метод. демонтаж сборки через верх.
Чтобы разобрать генератор с Ford Focus II 4.0, вам понадобится комплект оборудования, 2-3 часа времени (взятый со склада, а также экономия, уход от практики, редко достается нашему клиенту), а также знания в дизайне автомобиля , Рекомендуется иметь электрическую схему двигателя и, в частности, электрическую сборку устройства. Что вам нужно сделать, это посмотреть на оба способа демонтировать генератор Ford Focus 2.4.
Начиная специально для выполнения работы, машину следует загнать в яму, как это называется подъемник. В начале работы будут проводиться под капотом. Что нам нужно сделать, это пройти процесс:
Снимите клемму аккумулятора и найдите натяжной ролик.
Замена генератора на Форд Фокус
Снимите нижнюю опору генератора.
Открутите крепление трубки кондиционера.
Отсоединяем блок проводки от генератора.
Этот вариант снятия генератора потребует разборки дополнительных деталей, которые сможет снять редкий автомобилист. Если вы не уверены в своих силах, то вам следует обратиться за помощью к специалистам. Что нам нужно сделать, это продолжить:
- Как и в первом методе, мы выполняем операции с 1 по 3.
- Мы демонтируем правую фару, чтобы добраться до верховых частей.
- Теперь найдите болт, который фиксирует деталь, и открутите ее.
Обозначение нижнего болта крепления генератора.
Используя длинную лебедку, откручиваем крепление генератора.
К выбору генератора для автомобиля следует отнестись более серьезно. Это зависит от характеристик продукта, от того, как измеряется заряд батареи и от напряжения на плате. Для Ford Focus 4.5, помимо оригинала, есть несколько аналогов, которые устанавливаются на автомобиль.
Ремонт генератора ford focus 2 105 amp
На всех секундах Focus с 2-литровым двигателем установлены генераторы Denso с номером детали 30667071. Средняя цена продукта в Российской Федерации составляет около 20 000 рублей.
Часто при замене генераторной установки 120 А заменяет 105.
Помимо оригинала, в магазинах автозапчастей вы всегда найдете большое количество аналогов, которые легко можно установить на автомобиль. Что вам нужно, рассмотрим основные из них:
Когда наш клиент рассматривал вопросы, связанные с разборкой и выбором генератора для Ford Focus 2.7, стоило бы рассмотреть обстоятельства, при которых автомобилисту придется разбирать автомобильную часть:
- При ремонте генератора.
- Восстановите вспомогательные узлы, к которым узел не может получить доступ.
- Для ремонтных работ и мелкий ремонт двигатель.
- Ремонт кузовных деталей, требующих снятия генератора.
- Для диагностики и ремонта электрических цепей бортовой сети.
Извлечение генератора из Ford Focus II 5.0 является распространенной, но сложной процедурой, требующей знания особенностей двигателя и моторного отсека. Ни один автомобилист не может справиться с этим процессом. И почему рекомендуется, для кого при регистрации появления затруднений предназначено обратиться в автосервис.
Все большее внимание следует уделять выбору деталей, так как эффективность и правильное функционирование бортовой сети зависит от свойств продукта. Помимо уникальных деталей, на машине установлено несколько аналогов
Проверка работоспособности
Перед тем, как снимать генератор с Ford Focus 2 для замены или ремонта, следует сначала удостовериться в него неисправности. Технология проверки – очень проста и выполняется быстро.
Перед диагностикой работоспособности необходимо послабить затяжку плюсовой клеммы на АКБ.
А далее поступаем так:
- запускаем двигатель;
- выжидаем пока обороты не стабилизируются;
- включаем фары;
- на заведенном моторе снимаем плюсовую клемму с аккумулятора.
Если генератор исправен, силовая установка не должна остановиться, наоборот – ее обороты должны немного повыситься, поскольку ЭБУ подкорректирует работу мотора, чтобы обеспечить бортовую сеть энергией.
Остановка агрегата после снятия клеммы будет указывать на неисправность генератора и необходимость его ремонта или замены. А для этого узел нужно снять с авто, что оказывается не так просто.
Можно воспользоваться официальной инструкцией, которая представлена ниже, но она не отображает всех тонкостей и нюансов работ, а поэтому подходит больше для ознакомления, чем как понятное всем подробное руководство.
Это интересно: Настройка света и самостоятельная регулировка фар на Фольксвагене Поло Седан
Самый простой способ в гаражных условиях
Этот метод актуален в тех случаях, если у вас нет мультиметра, но необходимо определить явное наличие проблемы с генератором. Водителям следует запустить двигатель машины и включить ближний свет
Далее осторожно снимите минусовую клемму. Если свет фар потускнел, а мотор начал работать прерывисто, то везите генератор на диагностику. Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар
Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар.
С использованием мультиметра
Этот прибор позволяет замерить токи и напряжение, но нам понадобится только последнее. Генераторы имеют ряд установленных параметров, отклонение от которых позволяет выявить неисправность устройства. Напряжение на аккумуляторной батарее должно составлять 12,5 — 12,7 вольт. Во время запуска этот показатель может кратковременно увеличиться до 13,8 — 14,8 вольт. Далее напряжение уровняется до приблизительно 13,8. Если фактические показатели при измерении отличаются от вышеописанных, то необходима диагностика агрегата.
Тестирование регулятора напряжения
Одним из этапов самостоятельной диагностики идет проверка регулятора напряжения. Водителям необходимо выполнить два шага:
- Прогрейте автомобиль в течение 15 минут. Тесты выполняют только на прогретом моторе.
- Подключите вольтметр со шкалой более 15 вольт к выводам массы и 30 клемме. В большинстве автомобилей нормальным считается показатель в 13,5 — 14,6 вольт.
Если напряжение ниже 13 вольт, то деталь придется заменить.
Анализ работоспособности диодного моста
Необходимо переключить мультиметр на измерение тока, а также подключить зажимы к массе и коннектору «В+» на аккумуляторной батарее. Нормальным считается ток не больше 0,5 мА. Если ток больше, то вышли из строя диоды или поврежден изоляционный слой на обмотке. Если в специализированных мастерских эти проблемы не исправят, то придется покупать новую деталь.
Проверка тока возбуждения генератора
Заведите автомобиль и добейтесь максимально высоких оборотов. Переведите мультиметр в режим измерения тока и подключите вывод к клемме 67. Показатель должен лежать в пределах от 3 до 7 ампер.
Это основные методы диагностики, которые водители могут сделать самостоятельно. Если явно найдена проблема, то выхода два: везти устройство к специалистам на подтверждение своих догадок или без их помощи сразу же менять генератор на новый. В обоих случаях потребуется снятие генератора «Форд-Фокус» 1.
Проверка обмотки
Для тестирования обмотки ротора на витки с короткими замыканиями или обрывами следует использовать мультиметр в режиме измерения сопротивления. Подключите выводы к обоим контактным кольцам генератора. Нормальным сопротивлением считается показатель от 1,8 до 5 Ом. Если сопротивление ниже, было короткое замыкание, а если выше – ищите обрыв.
Последовательность замены на 115-сильном 1,6-литровом агрегате
Последовательность работ такая:
- Ставим авто на смотровую яму и обездвиживаем. Снимаем с двигателя пластиковые накладки, отсоединяем клемму с АКБ;
- Сливаем ОЖ. Для этого в нижней левой части радиатора имеется пробка под отвертку. Снимаем крышку расширительного бачка, подставляем емкость, выкручиваем пробку и ждем, когда антифриз сольется;
- Переходим в подкапотное пространство. Разрезаем приводной ремень, поскольку он будет заменяться;
- Окручиваем крепление расширительного бачка и отводим его в сторону;
- Отсоединяем фишку проводку, ведущую на генератор;
- Под резиновой заглушкой генератора имеется еще один контакт, который нужно отсоединить, для чего выкручиваем болтик;
- Откручиваем болт крепления расширительного бачка гидроусилителя руля, а сам бачок уводим в сторону, трубопроводы от него отсоединять не нужно;
- Откручиваем три крепежных элемента генератора. Два из них – болт и гайка расположены вверху, и еще один болт – в нижней части.
Особенность снятия генератора заключается в том, что придется выкручивать и шпильку, на которой держится электроприбор. Для этого следует использовать торкс необходимого замера. Но можно выкрутить ее и при помощи двух гаек. Накручиваем их на шпильку, у потом стягиваем ключами (одну гайку удерживаем ключом, а вторую вращаем, чтобы она плотно уперлась в удерживаемую). При этом внешняя гайка будет играть роль упора, а за внутреннюю выкручиваем шпильку. Снимаем генератор, что обеспечит доступ к корпусу термостата;
- Особенность электронного термостата заключается в том, что он идет вместе с корпусом. Поэтому замена производится полностью. Перед снятием элемента отсоединяем проводку, идущую к нему от ЭБУ;
- При помощи пассатижей разъединяем хомуты крепления патрубков, подходящих к корпусу, и снимаем их;
- Выкручиваем 4 болта крепления корпуса. Вот здесь и пригодятся разные по размерам штанги под головки. Дело в том, что до 3 крепежных элементов добраться легко, а вот 4-й установлен в очень неудобном месте. Использование же карданчиков и штанг позволит выкрутить его без проблем;
- Извлекаем неисправный элемент, на его место устанавливаем новый, а далее производим сборку в обратной последовательности;
- После установки термостата, подключения к нему патрубков и проводки, ставим генератор на место, закрепляем, после чего устанавливаем новый приводной ремень, что не очень-то просто, поскольку требует наличий специального приспособления. О том, как провести все работы без замены ремня – рассмотрим ниже.
