Многие автовладельцы, которым принадлежит ВАЗ-21099, Скорее всего, возникли трудности, связанные с правильной работой двигателя. Распространенная проблема. возврат ключа двигателя запускает его, но двигатель не реагирует должным образом на холостой ход зажигание. Попробуем выяснить причину этой проблемы, которая, скорее всего, связана с неправильным воспалением.

Основные технические концепции

Система зажигания представляет собой различные взаимосвязанные устройства и устройства, которые гарантируют появление электрического разряда, который, в свою очередь, воспламеняет смесь топлива и воздуха в системе двигателя внутреннего сгорания. Эта система играет огромную роль в автомобильной технике и электрооборудовании.

Нас интересует не вся система зажигания, а только когда возникает искра, которая определяет правильную работу всей системы. Эта точка называется моментом зажигания, поскольку она определяет время сжатия рабочей смеси. Неправильный момент зажигания вызывает много проблем с автомобилем. Используйте эту статью, чтобы узнать, как определить проблему, как ее исправить и как ее исправить.

ВАЗ-21099: под капотом

Какие проблемы с зажиганием?

Проблемы с запуском двигателя, горячие выхлопные газы и другие проблемы, которые могут возникнуть с вашим автомобилем, часто являются результатом неправильных действий время зажигания, не имеет проблем с карбюратором. Незнание этого простого факта заставляет водителей долго копаться в деталях автомобиля. Однако, если искра не появляется или не заполняет свечи вообще, вы должны искать ошибку в другом месте.

ВАЗ-21099 с карбюраторным двигателем требует точной регулировки момента зажигания. Это можно сделать без специального оборудования, но проще использовать ворота. Этот инструмент значительно облегчит вам установку времени зажигания, что, вероятно, будет выполнено более одного раза.

Проблемы, описанные в этой статье, могут возникать по многим причинам, но легче проверить первую поломку, которая приходит вам в голову. неправильно установлен угол зажигания. Итак, наиболее распространенные сбои системы двигателя:

• Слишком сильный взрыв в поршневой системе. Характерные особенности: при нажатии на газ звучит характерный звонкий звук. Эта проблема характерна для невнимательных автомобилистов, которые не уделяют должного внимания своей машине. Причиной ранней детонации является преждевременное зажигание, что грозит не только неудобной эксплуатацией автомобиля, но и дальнейшей деформацией поршневых колец. Следует отметить, что ремонт поршневой системы. не самое дешевое «удовольствие»;
• Когда двигатель запускается, из выхлопной трубы выходит сильный черный дым. Такая проблема также может указывать на слишком быстрое зажигание;
• мощность двигателя значительно снижена; использование большего объема топлива по сравнению с обычным рабочим объемом; двигатель не может быстро изменить режим работы, уменьшить реакцию дроссельной заслонки. Все вышеперечисленные проблемы связаны с противоположной проблемой. слишком поздним зажиганием. Причина в том, что смесь не полностью выгорает в самой высокой точке положения поршня. Эта высокая точка до сих пор называется мертвой. Таким образом, даже когда поршень перевернут, смесь продолжает гореть. Возможной второй причиной является то, что температура выхлопной системы слишком высока;
• Если проблема диагностируется нажатием педали акселератора, то наиболее вероятной причиной является слишком позднее воспаление. В этом случае двигатель работает со значительными перебоями, и при сжатии газа диагностируются так называемые «отказы», ​​во время которых двигатель не работает. Эта проблема может вызвать неравномерное вождение;
• холостой ход не работает равномерно.

Способы регулировки зажигания на ВАЗ-2109 своими руками (для карбюраторных моторов)

Проблемы с зажиганием все чаще появляются в старых версиях авто, оборудованных карбюраторным двигателем.

Если у вас именно такой ВАЗ-2109, то работа по настройке момента требует следующего оборудования и :

• стробоскоп (не обязательно, но его наличие позволит более точно выставить нужный угол);
• тахометр. Как правило, такой прибор — часть автомобильного тестера, поэтому проблем с поиском здесь не будет;
• отвертка (для проведения регулировки);
• ключ на «десять» (можно использовать рожковый или накидной вариант).

Стробоскоп

Как показывает практика, при настройке момента можно обойтись и без стробоскопа.

Но если вы планируете самостоятельно обслуживать автомобиль, то наличие такого устройства в гараже — только плюс.

Перед началом работ по установке угла зажигания выполните подготовительные работы:

устанавливайте ключ в замок зажигания и заведите мотор;
дожидайтесь пока силовой узел наберет температуру в 90 градусов Цельсия и увеличьте частоту оборотов до 800 (контролируйте показатель с помощью тахометра). Поднять скорость вращения коленвала можно двумя способами — попросить напарника нажать на педаль газа в автомобиле или потянуть за ручку регулятора на кожухе карбюратора;
как только мотор прогрелся до нужной температуры, демонтируйте трубку, благодаря которой осуществляется разрежение со штуцера. Ручку для регулировки можно найти на панели распределителя системы зажигания (трамблере). Отсоединенный конец отброшенной трубки зажимайте пальцем, чтобы убедиться в наличии разрежения. Если таковое имеется, то необходимо поднять число оборотов до момента исчезновения разрежения;
отключайте мотор и полностью перегибайте трубку

Обратите внимание, чтобы в проеме изделия не оставалось просвета. Берите ключ и слегка откручивайте гайки, которые фиксируют трамблер;
доставайте пробку и вычищайте от загрязнений смотровой лючок со специальной шкалой (расположен на картере КПП)

В данном лючке найдите полоски, необходимые для правильного выставления зажигания. Вот на них и нужно остановиться более подробно.

Установка по меткам: — берите отвертку со шлицом и поворачивайте маховик до момента достижения длинной полосы на шкале. В момент настройки зажигания проследите, чтобы длинная полоса находилась напротив треугольного выреза на шкале изделия. Данная позиция соответствует нулевому положению угла. При выставлении такого параметра 1-й и 4-й цилиндры мотора ВАЗ-2109 располагаются в позиции ВМТ; — в случае, когда шкалу видно плохо или нет уверенности в том, что нужная полоска является действительно длинной, то убедитесь в правильности ее позиции на шкиве распредвала. Чтобы выполнить эту работу, демонтируйте кожух ремня ГРМ. При этом нужная отметка должна совпасть с чертой на задней части кожуха ремня. Проверка с помощью стробоскопа выполняется следующим образом:

• красным проводом прикасайтесь к плюсовому контакту катушки;
• темный проводник набрасывайте на корпус;
• крепление подключайте к проводам, расположенным на 4-м цилиндре.

Как только приготовления заверены, можно приступать к точному выставлению момента зажигания. Делается это по следующему алгоритму:

• запускайте мотор и сводите число оборотов к минимуму (до 800, не более). Для измерений используйте подготовленный ранее тахометр;
• луч стробоскопа направляйте в специальное окошко для просмотра;
• наиболее длинная отметка маховика выставляется на уровне нуля (измеряется в градусах). Устанавливайте ту метку, которая характерна для применяемого вами топлива.

Корректировку угла стоит осуществлять, отталкиваясь от «нуля» длинной линии, то есть от центральной части треугольника. Чтобы исключить ошибку, проворачивайте корпус распределителя в правую сторону. При таком действии угол будет увеличиваться. Если же проворачивать крышку против часовой стрелки, то угол зажигания, наоборот, будет снижаться. Определить точное направление можно по шкале, нанесенной на трамблере автомобиля, где о и «минус». Одно деление на изделии приравнивается к 8 градусам. Следовательно, регулировка должна производиться без спешки. Как только нужная позиция найдена, фиксируйте трамблер. Проверку можно проводить со стробоскопом по лампочке 12 Вольт. Для этого:

• подключайте лампочку к проводу, который объединяет катушку зажигания и трамблер;
• подключайте лампочку к массе вторым проводником;
• коммутируйте центральный провод с «массой» вторым проводом;
• включайте зажигание и послабляйте крепления на трамблере;
• проворачивайте корпус до момента, пока лампочка не погаснет;
• как только лампочка перестала гореть, начинайте проворачивать крышку влево. При возгорании лампы закручивайте болты.

Трамблер в бесконтактной системе зажигания

Контактная система зажигания, которая установлена на допотопных классических моделях ВАЗ — образец итальянской надежности, стабильности и ремонтопригодности. Эта система (не в принципе система зажигания, а именно ВАЗовская) была разработана концерном Фиат в 1963 году и практически не изменялась на протяжении всей эпохи царствования классических Жигулей, вплоть до того момента, когда из ворот Ижевского завода не выкатили последнюю ВАЗ 2107. Хотя на последних семерках уже стояла бесконтактная система зажигания, особенных изменений она не претерпела.

На автомобилях семейства Самара — 2108, 2109, 2114, система зажигания бесконтактная. Что это значит и какие отличия ее от контактной системы? Вот они:

• в трамблере ВАЗ 2109 отсутствует контактная группа;
• работа бесконтактной системы зажигания управляется электроникой, а не одноклеточными электромагнитными реле;
• корректировка угла опережения зажигания проводится другими методами;
• бесконтактный трамблер ВАЗ 2109 более компактный, чем трамблеры классических ВАЗ.

Принцип работы системы зажигания и ее основные задачи не изменились с применением бесконтактной системы. Она стала проще в обслуживании, стала меньше зависеть от механического износа контактной группы, но больше — от качества электронных полупроводниковых комплектующих. Электронные блоки управления старых 2109 требуют обязательной проверки перед покупкой, поскольку качество отечественных радиокомпонентов не всегда может быть стабильным.

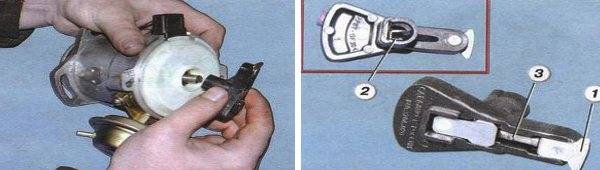

Назначение трамблера ВАЗ 2109

В любой системе зажигания, бесконтактной, или контактной, есть два контура — высоковольтный и низковольтный. Трамблер, распределитель зажигания, является как раз тем устройством, которое имеет дело как высоковольтной проводкой, так и с маловольтажной. Основная его задача — распределение высокого напряжения между свечами зажигания в нужный момент и в определенном порядке.

Работает трамблер следующим образом — Высоковольтное напряжение генерируется в катушке зажигания методом электромагнитной индукции. По высоковольтному проводу оно подается на центральный контакт крышки распределителя. Контакт находится в постоянном взаимодействии в бегунком, который распределяет ток по четырем контактам, соответствующим свече в цилиндре. Бегунок находится в постоянном вращении и поочередно замыкает центральный контакт с контактами свечей. Ток поступает на свечи по проводам высокого напряжения в порядке, определенном очередностью работы цилиндров — 1-3-4-2. Бегунок приводится в движение приводным валом, который соединен с распредвалом.

Работа датчика холла и центробежного механизма

Устройство трамблера ВАЗ 2109 позволяет корректировать угол опережения зажигания во время работы двигателя. Это достигается за счет центробежного устройства, которое способно сдвигать бегунок при резком увеличении числа оборотов. Конструкция центробежного механизма аналогична тем, которые устанавливались на трамблеры с контактной системой зажигания.

Также в трамблере ВАЗ 2109 предусмотрен вакуумный корректор. Он работает следующим образом — при создании разрежения во впускном коллекторе, с которым соединен корректор, разряжение передается по трубке в камеру с резиновой диафрагмой. Диафрагма соединена с тягой, которая шарнирно крепится к пластинке, на которой расположен датчик холла. Именно этот датчик заменил контактную группу в трамблере и позволил сделать систему зажигания стабильнее. Вместе с пластиной датчик может сдвигаться, регулируя момент зажигания, увеличивая или уменьшая угол, в зависимости от интенсивности набора оборотов и от разрежения в коллекторе.

Неисправности в работе трамблера

Поскольку в трамблере 2109 минимум механических деталей, то он не так подвержен износу, как трамблер с контактной группой. Тем не менее, они есть и к ним нужно быть готовым.

1. Часто забивается отверстие для вентиляции и компенсации давления на хвостовике трамблера. Это приводит к тому, что кратерные газы, не имея другого выхода, прорываются через сальник валика трамблера и замасливают бегунок.
2. Случаются пробои на массу в крышке распределителя из-за микротрещин.
3. Из-за некачественных элементов выходит из строя датчик холла;
4. Разбалтывается подшипник вала трамблера.

Все эти неприятности решаются довольно просто, если не жалко времени все можно устранить своими руками. Трамблер ВАЗ 2109 цена которого составляет не многим более 1000 рублей — в принципе, расходный узел, поэтому принимать решение о его ремонте может быть нерентабельно с точки зрения потраченного времени. Правильного вам искрораспределения, и удачи на дорогах.

Способы регулировки зажигания ВАЗ 2109 карбюратор и инжектор своими руками

Регулировка электронного зажигания на инжекторе

Если у вас инжектор и вы обнаружили признаки раннего зажигания, то учтите, что все инжекторы оснащены электронным модулем. Соответственно, на инжекторе процедура регулировки и настройки нужного момента искры на свечах производится методом программирования блока управления. Чтобы осуществить схему регулировки момента искры электронного модуля на инжекторе, потребуется специальный софт. Поэтому владельцам «девяток» с инжектором для регулировки модуля необходимо обращаться на СТО.

Выставление меток на ВАЗ 2109

Регулировка стробоскопом

Отрегулировать неисправность модуля можно по другой схеме, с помощью стробоскопа — в этом случае процесс настройки осуществляется на холостых оборотах двигателя с карбюратором. Следует отметить, что обороты коленвала в данном случае должны составлять от 820 до 900 об/мин. Многие специалисты считают этот способ самым точным!

Как выставить зажигание на ВАЗ 2109 карбюратор с помощью стробоскопа:

1. Как сказано выше, частота оборотов должна составлять не более 900. Если этот параметр на карбюраторе выходит за пределы, необходимо отрегулировать объем топливно-воздушной смеси.
2. Затем от штуцера необходимо отключить вакуумный патрубок, после чего глушится мотор транспортного средства. При этом в вакуумном патрубке необходимо убрать просвет.
3. Если просвета нет, следующим этапом будет откручивание трех гаек фиксации устройства распределителя-прерывателя.
4. Далее, необходимо демонтировать резиновую пробку из картера коробки передач. За ней расположено смотровое отверстие маховика. Также необходимо отсоединить кабель первого цилиндра от крышки распредвала.
5. Теперь включается в работе стробоскоп — он подсоединяется вместо отключенного кабеля, а также к АКБ. Когда вы заведете двигатель, устройство станет посылать сигналы в такт работы маховика. Вам необходимо вращать распредвал до того момента, пока метка не совпадет с той, которая находится на маховике. При выставлении метки после подключения стробоскопа ее необходимо зафиксировать. Чтобы проверить метку в соответствии со схемой, произведите диагностику ее положения. Если риски на маховике и коленвале совпадают, то это свидетельствует о том, что настройка зажигания на карбюраторе прошла успешно (автор видео — Дмитрий).

Регулировка зажигания по лампочке

Если стробоскоп не включается или у вас его попросту нет, то неисправность коммутатора или другого элемента, которая привела к необходимости регулировки, может быть решена с помощью лампочки. Кстати, неисправность коммутатора для многих является проблемой. Итак, для выставления момента искры на модуле вам потребуется обычная лампа на 12 вольт. Сама процедура заключается в установке момента модуля путем ослабления фиксатора регулятор момента появления искры.

Процедура осуществляется следующим образом:

1. Чтобы правильно выставить момент искры на модуле ДВС с карбюратором, с помощью специального ключа необходимо провернуть коленчатый вал до совпадения рисок. Ели такого ключа у вас нет (необходим именно специальный ключ), то установите четвертую передачу на автомобиле и двигайте его до того момента, пока эти метки не совпадут.
2. Вам требуется подсоединить подготовленную лампу к проводу, который связывает трамблер с катушкой. Используя второй провод, необходимо подключить лампу к массе.
3. Теперь можно подсоединить центральный кабель к массе транспортного средства, то есть к кузову авто. На корпусе трамблера следует ослабить винты фиксации, после чего активировать зажигание — если проблем нет, то лампа загорится.
4. Далее, чтобы правильно выставить искру на модуле, следует вращать корпус вправо до того момента, пока лампа не погаснет. Когда лампа погаснет, начните проворачивать трамблер влево. Остановиться необходимо только тогда, когда лампочка загорится. Постарайтесь больше не двигать устройств, просто затяните винты корпуса. Схема настройки искры на карбюраторе с помощью лампы позволяет решить проблему регулировки своими руками, при этом вам не нужно будет тратиться на прибор. В принципе, справиться с такой задачей сможет любой автомобилист (автор видео — Наиль Порошин).

Настройка

Стробоскоп используют так:

• красный провод прикладывают к «плюсу» на катушке;
• черный – к корпусу;
• зажим подключают к жилкам, установленным на цилиндре номер 4.

После этого начинают собственно регулировку.

Производится работа в следующем порядке:

• двигатель заводят, доводят его обороты до 800 и не больше (измерения производятся тахометром);
• лучик от стробоскопа наводят на смотровой лючок;
• длинную черту ставят в нулевое положение (шкала в градусах).

Корректировка угла производится вращением вправо – это увеличивает угол, соответственно движение в противоположную сторону его снижает.

Точно узнать направление, нетрудно – его указывает шкала, нанесенная на трамблер (там есть отметки «минус» и «плюс»). Каждое деление соответствует 8 градусам. По этой причине регулировка производится медленно. После нахождения нужной позиции трамблер закрепляется.

Устройство системы зажигания

На автомобилях ВАЗ 2109, с завода устанавливалась бесконтактно-транзисторная система зажигания. Она состояла из нескольких основных деталей, таких как: включатель и катушка зажигания, датчик распределителя электрического тока, свечи, и трамблер.

Трамблер – это и есть основная деталь, отвечающая за настройку зажигания. Она состоит из пластикового корпуса, с пятью отверстиями (1 по центру, и 4 по краям). В центральное отверстие, вставляется основной провод, от катушки зажигания, а в каждое угловое отверстие, вставляется провод, передающий заряд на свечу.

Внутри трамблера, располагается конденсатор с контактами, который распределяет электрический ток между свечами. Сбоку, к корпусу трамблера крепится регулятор опережения зажигания, вакуумного типа. От его угла, зависит правильность работы двигателя.

Как делается регулировка зажигания ВАЗ-2109 карбюратор

Система зажигания автомобиля играет очень важную роль в процессе работы двигателя, независимо от системы питания. Благодаря ей происходит контроль подачи искры в каждую из камер, в зависимости от меток на расположенных на крышке цилиндров. В карбюраторной «девятке» этот порядок пронумерован цифрами: 1-3-4-2.

В зависимости от угла опережения, выставленного в трамблере, зажигание может быть поздним, ранним или же нормальным. Для переднеприводных автомобилей этот процесс имеет особое значение.

Признаки неверной настройки зажигания

Признаки того, то необходима регулировка зажигания на карбюраторном ВАЗ-2109, могут быть разными. Первый симптом сбитого угла зажигания – снижение мощности автомобиля. Это часто происходит в том случае, когда карбюратор засорен и в камеру сгорании не попадает нужное количество топлива.

Второй признак, по которому удастся заподозрить неправильную работу зажигания – провал педали газа в пол, при ее нажатии.

Третий – неустойчивая работа автомобиля на холостом ходу. Часто это происходит из-за засорения жиклеров или неправильной смеси, подающейся карбюратором.

Четвертым признаком является повышенный расход топлива. Его впору выделить как главный симптом неправильной работы системы зажигания. Естественно, он может проявляться и при других неисправностях, но, как показывает практика, сбитый угол трамблера становится причиной большого расхода топлива.

Пятый признак – проблемный запуск двигателя. Столкнувшись с такой проблемой, не стоит винить карбюратор, он не причем, причину необходимо искать в системе зажигания.

Регулировка зажигания

Перед тем как начать регулировку зажигания, необходимо подготовить двигатель. Для этого его следует прогреть несколько минут. После этого на работающем на минимальном холостом ходу, двигателе нужно снять силиконовую трубку со стороны карбюратора, чтобы она осталась прикрепленной к вакуумному регулятору опережения зажигания, и проверьте, разряжена ли она. Если нет вакуума, можно выключить двигатель. Далее следует заглушить отверстие в трубке. Для этого желательно воспользоваться обычным болтом. После этого можно приступать к регулировке системы зажигания. В первую очередь необходимо открутить три гайки, на которых крепится трамблер. На «девятке» предусмотрен специальный лючок со шкалой для регулировки угла зажигания.

Маховик ВАЗа нужно расположить так, чтобы поперечная метка была напротив треугольника, расположенного на шкале. Это положение маховика рассчитано на пребывание поршней первого и четвертого цилиндра в верхней мертвой точке, с углом опережения зажигания равным нулю.

Дальше понадобится стробоскоп. Его нужно подключить к цепи, согласно схеме, применяемой к модели устройства. Обычная схема подключения следующая: Красный провод от стробоскопа нужно подключить к плюсовой клемме АКБ, а черный – к знаку минус, а металлический зажим должен быть установлен на провод четвертого цилиндра.

Далее можно проверять установку. Для этого заведите двигатель и наведите устройство определения на лючок со шкалой. Метка, расположенная на маховике, обязана соответствовать правильному делению на шкале, а треугольник должен указывать на нулевое положение. Не спеша проворачивайте трамблер по часовой стрелке, пока метка на шкале не сдвинется на 2 градуса (92 бензин) или на 6 градусов (для 95-го).

После установки зажигания отсоедините стробоскоп и последовательно снимите: провода с четвертого цилиндра, аккумулятора и катушки. Силиконовую трубку подключите обратно, к карбюратору.

Далее необходимо проверить, насколько правильно выставлена система зажигания. Для этого заводите мотор и прогревайте его до рабочего температурного показателя. Если все сделано правильно, симптомы, присутствующие до этого пропадут. Если все по-прежнему – искать проблему нужно в карбюраторе.

Иногда, например, на безлюдной проселочной дороге, не всегда есть возможность найти стробоскоп. В этом случае можно отрегулировать без стробоскопа, воспользовавшись лампочкой. Для этого необходимо:

Отсоединить провод, идущий от катушки зажигания к трамблеру. К нему нужно подсоединить провод от лампы, второй подключить к кузову автомобиля.
Так же как и при работе со стробоскопом, открутить крепление трамблера.
Завести мотор. Лампа должна загореться. После этого следует не торопясь вращать трамблер, пока свет от лампочки не погаснет

После этого нужно плавно осторожно проворачивать трамблер в другую сторону, до включения лампы. Как только появится свет, крепление можно затягивать.
