Как выставить метки ГРМ на ВАЗ-2114 8 клапанов: фото и видео

Как сделать замену ремня ГРМ на ВАЗ-2114 8 клапанов

Нередко водители сталкиваются с тем, что ремень газораспределительного механизма спадает или заедает. Большинство в такой ситуации спешат обратиться в мастерскую, чтобы эту неисправность устранили, заменив ремень новым. На самом деле это можно сделать и самостоятельно. Каким способом, и что для этого необходимо? Давайте узнаем.

Для чего необходим ремень ГРМ

Во всех автомобилях присутствует ремень ГРМ, и ВАЗ-2114 не исключение. Но для чего он нужен вообще?

Во-первых, в его задачу входит связывание между собой коленвала с распредвалом и синхронизация их работы между собой.
Во-вторых, под его воздействием происходит вращение кулачкового вала ремня ГРМ, и таким образом обеспечивается выполнение надлежащих функций.
В-третьих – именно эта ременная передача приводит в действие все узлы в двигателе.

Как поменять ремень ГРМ самостоятельно

Заменить его в машине ВАЗ-2114 (8 клапанов) самостоятельно можно, если ознакомиться с инструктажем по эксплуатации, в котором все четко расписано. Элемент этот рекомендуется менять не менее чем через 35-45 тыс. км, но лучше ориентироваться по ситуации. Ведь замена способна понадобиться ранее, и если ждать «пробег рекомендуемых километров», дождаться можно только того, что ремень сползет с шестерен, протрется, лопнет или же разорвется вовсе. В машине ВАЗ-2114 можно установить специальный инжектор, который будет оповещать, когда ремень ГРМ слезет или порвется. Прежде чем решать, нуждается ли он в смене, необходимо его осмотреть, и если он в плохом состоянии, то с заменой тянуть не рекомендуется. Информацию о том, какой ремень лучше выбрать, можно найти в инструктаже к ВАЗ-2114.

Для смены ремня самостоятельно необходимо иметь в наличии:

новый ремень;
набор ключей;
новый натяжной ролик.

Инструкция по замене следующая:

Машина ставится на ручной тормоз на четвертую либо пятую передачу.
Далее откручивается и снимается крышка, защищающая привод распределительного вала.
Следующим этапом ослабляется ремень привода генератора, и затем он снимается с коленвала заодно со шкивом. Удерживающий его болт необходимо оставить на месте.
После авто можно поставить на нейтральную передачу.
Теперь нужно заняться метками. Коленчатый вал прокручивается по часовой стрелке, при этом вам необходимо наблюдать за метками и маховиком. Вал следует прокручивать, пока метка не остановится параллельно среднему делению на шкале.
Когда метка на шкиве окажется точно напротив метки на защищенной крышке, нужно немного ослабить крепежную гайку на натяжном ролике. Если в том возникнет необходимость, ролик необходимо сменить.
Далее, используя ролик, нужно ослабить ремень, что даст возможность его снять.
После на шкив коленвала следует установить новую деталь, затем натянуть ведущую ветвь изделия на шкив распредвала во избежание провисания.
Затем коленвал проворачивается на полтора-два оборота, и выставляются метки. Если они не совпадают, ремень опять снимается и устанавливается заново.
После того как метки выставлены, откручивается болт на коленвале, и шкив генератора возвращается на место, закрепляясь болтом.
Для того чтобы отрегулировать ремень ГРМ и надеть ремень генератора, необходимо провернуть натяжной ролик против часовой стрелки.
По завершении замены предстоит включить двигатель и, ориентируясь на звук, определить, нужно ли регулировать натяжение ремня газораспределительного механизма. Также, если все ремонтные работы произведены правильно, не должно быть никаких шумов. Если же он натянут слишком сильно, будет слышен гул от ролика. Необходимо его ослабить и повернуть примерно на 15 градусов влево, после чего снова закрепить.

Чем грозит разрыв ремня ГРМ на ВАЗ-2114

Если говорить об авто с 1,5- или 1,6-литровыми двигателями с 8 клапанами, то беспокоиться особо не из-за чего, ведь обрыв или повреждение ремня газораспределительного механизма к катастрофе не приведет. Другое дело машины с 1,3-литровым двигателем. Разрыв, скорее всего, повредит клапан/клапаны, что в результате поломает движок полностью. Исходя из практики, ремень ГРМ – деталь достаточно «капризная», и за ней необходимо постоянно присматривать. Замену ее производить рекомендуется до того, как она отслужит свой срок эксплуатации, а не ждать до последнего.

В заключение еще раз необходимо сказать, что когда возникает необходимость в замене ремня газораспределительного механизма, не нужно сразу же обращаться в автомастерскую, поскольку при наличии знаний и необходимых инструментов, данная работа хоть и занимает некоторое время, но ее, тем не менее, можно выполнить самостоятельно.

Как часто менять ролик и ремень ГРМ?

Здесь нет однозначного ответа. Дело в том, что все механизмы автомобиля постоянно изнашиваются, подвергаются чрезмерным нагрузкам

Поэтому на рекомендации завода-производителя можно обращать внимание лишь в том случае, если машина новая – до 5-7 лет. В этом случае замена проводится раз в 55-60 тыс

км. Если машина старая, то уменьшайте на 15 тыс. км. этот показатель смело. Дело в том, что только двигатели с объемом 1,5 литра спокойно и без последствий переживут обрыв. Но на восьмерках, например, ставили моторы 1,3, у которых клапана гнет.

Очень часто жрет ремень ГРМ на ВАЗ 2114 и аналогичных моделях. Происходит это вследствие сильного износа жидкостной помпы. Ее ресурс не более 90 тыс.км. И то лишь в случае, если она качественная. А если попался брак или явная подделка? То она может сломаться и через полчаса езды.

При износе помпы ролик жрет резину с внешней стороны. И чем сильнее износ насоса, тем виднее повреждения ремня. Значит, вывод такой: менять комплект ГРМ (ролик и ремень) каждые 40-45 тыс.км, с каждым вторым ставить новую помпу.

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

набор рожковых ключей, потребуются инструменты на 13 и 17;
длинная отвертка с плоским лезвием;
накидной гаечный ключ на 10, можно использовать головку с трещоткой;
ключ для установки натяжного ролика;
баллонный ключ;
домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.

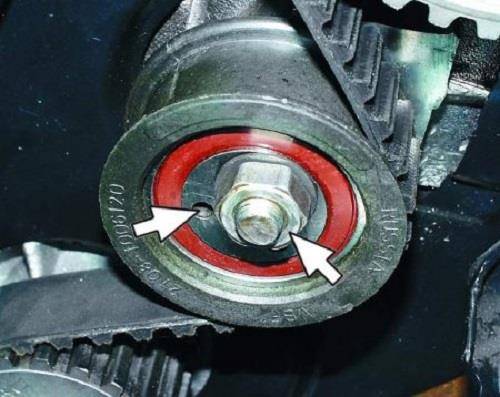

При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.

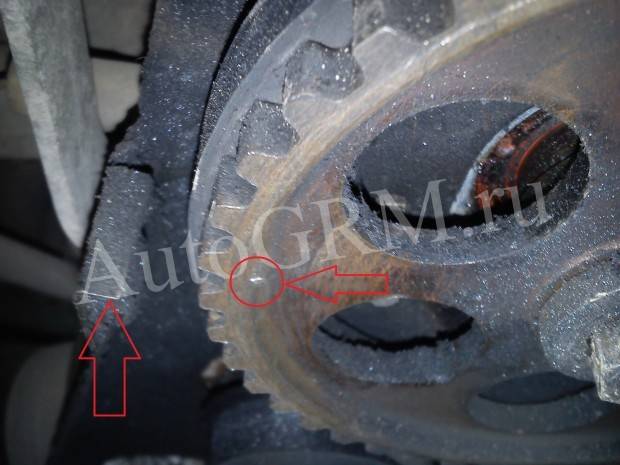

На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
Выполните снятие ремешка газораспределительного механизма с диска коленвала.
Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ

Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха

Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки

Демонтируйте ремень со шкивов и установите новое изделие

Выкрутите гайку, фиксирующую вал генераторного устройства

Наденьте новый ремень и затяните ролик

Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114: полное пособие как проверить метки

Выставления меток газораспределительного механизма на 8-ми клапанной ВАЗ-2114 является важной частью ремонтных операций. Так, этот процесс понадобится непосредственно при регулировке клапанного механизма или замены ремня ГРМ

Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям.

Что такое ГРМ?

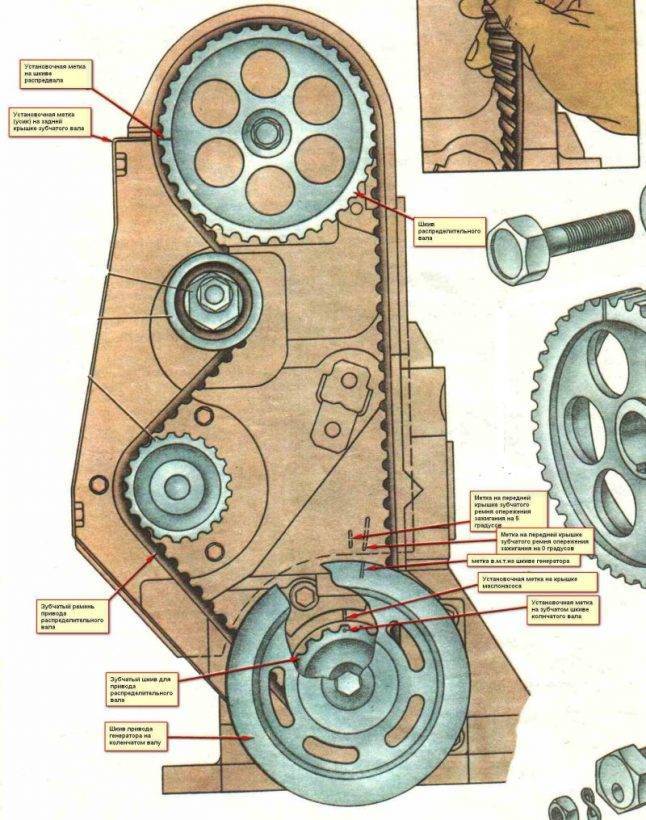

Схема устройства ГРМ

Газораспределительный механизм – это механизм, при котором происходит управление фазами газораспределения силового агрегата. Для нормальной работоспособности двигателя существуют специальные метки, по которым должен быть выставлен ГРМ.

Сбиваются метки ГРМ в случае, если был обрыв приводного зубчатого ремня или при неверной его замене. Так, в этих случаях, двигатель будет работать неправильно и потребуется повторное выставление меток. Сделать это достаточно проблемно и под силу не каждому.

Выставляем метки: пошаговая инструкция

Инструментарий для работ с метками ГРМ

Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:

Ключ на 10.
Тонкая плоская отвертка.
Домкрат.

Сам процесс

Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:

Поддомкрачиваем правую часть автомобиля.

Устанавливаем автомобиль на домкрат

Устанавливаем метки на распредвале и блоке

Снимаем заглушку картера, где метка на маховике должна совпасть с блоком

Последствия неправильного выставления меток ГРМ

Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.

Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.

Рассмотрим, основные варианты развития событий:

Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана .
Погнутые клапана (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
Вследствие действий выше, головка блока цилиндров может деформироваться , выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
Прогорание поршневого механизма , также становится последствием неправильного расположения меток газораспределительного механизма.
Масляный остаток на свечах , а также плохой зажигательный момент топливной смеси.
Другие последствия.

Как показывает практика, выставить зажигание на ВАЗ-2114 достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.

Меняем ремень сами (на 8 клапанной модели)

Замена ГРМ ремня ВАЗ 2114 строго регламентирована в инструкции по эксплуатации авто. Рекомендуется менять эту деталь через 30-45 км. Но нельзя ориентироваться только на рекомендации, со временем, не пробежав положенные км., он сползает с шестерен, жрет, лопается, а может и разорваться.

Для автомобиля с установленным на нем двигателем объемом 1,5 литра, имеющим 8 клапанов, порыв ремешка не будет иметь серьезных последствий: авто просто остановится и не будет заводиться. А в двигателе объемом 1,3 л., могут повредиться клапана, что приведет к поломке всего мотора. Если на ВАЗ2114 установлен инжектор, то, когда сползает, жрет или рвется ремень, на приборной панели высветится: «ошибка датчика фар». Решать вопрос через сколько км. менять эту деталь, следует после визуального осмотра и делать замену, если он в плохом состоянии. Какой ремешок лучше выбрать, написано в руководстве к ВАЗ 2114.

Необходимые инструменты

Для проведения замены своими руками, необходимо подготовить новые запчасти и инструменты:

набор ключей;
новый ремень ГРМ;
новый натяжной ролик.

Этапы работы

Последовательность замены своими руками состоит из следующих этапов:

Автомобиль нужно установить на ручной тормоз.
Установить 4-ю или 5-ю передачу.
Открутив три болта, следует снять крышку, которая защищает привод распределительного вала.
Далее, нужно ослабить ремешок привода генератора и снять его с коленвала вместе со шкивом, оставив болт, который его удерживает.
Теперь автомобиль следует перевести на нейтральную передачу.
На следующем этапе нужно заняться метками. Для этого прокручиваем коленчатый вал в направлении часовой стрелки, наблюдая за метками и маховиком. Крутить вал следует пока метка не будет находиться параллельно среднему делению шкалы.
Убедившись, что метка на шкиве находится напротив метки на защитной крышке, нужно немного ослабить крепежную гайку на натяжном ролике. При необходимости меняем натяжной ролик.
С помощью ролика нужно ослабить натяжку ремешка, чтобы его снять.
Далее, необходимо установить новое изделие на зубчатый шкив коленвала.
Затем нужно натянуть ведущую ветвь изделия на шкив распредвала так, чтобы она не провисала.
После провернуть коленвал на 1,5-2 оборота и выставить метки. Если метки не совпадают, ремень следует снять и повторить процедуру установки заново.
После выставления меток нужно открутить болт на коленвале и поставить на место шкив генератора, закрепив его болтом.
Проворачивая натяжной ролик против часовой стрелки необходимо выполнить регулировку натяжки ремешка ГРМ и надеть ремень генератора.

Почему стоит менять ремень ГРМ своими руками: сэкономите время и деньги, будете знать, что делать, если он сползает или жрет.

Какими ещё способами можно проверить ремень ГРМ

Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:

Превышение срока эксплуатации.

Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км

Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через 4 — 5 лет. После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться

Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния.

Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).

Двигатель авто плохо заводится и его мощность заметно снизилась.

Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.

Увеличение дымности при работе ДВС.

Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.

Тикающий звук при работе двигателя.

Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.

Наличие подтеканий из-под защитного кожуха.

Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.

Стартер работает хорошо, но мотор не заводится.

Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.

поршня Установка первого цилиндра в положение ВМТ

проведении При работ, связанных со снятием ремня распределительного привода вала (ГРМ), может нарушиться фаз установка газораспределения, чтобы этого не произошло, цилиндра 1-го поршень устанавливают в положение ВМТ (верхняя точка мертвая) такта сжатия. При нарушении газораспределения фаз двигатель не будет устойчиво и работать образом должным. Выставляйте ВМТ по метке на шкиву вала распределительного (при установке по меткам на маховике шкиву или коленчатого вала в этом положении стоять может поршень либо 1-го, либо 4-го цилиндра). этого После обязательно убедитесь в совмещении меток на или маховике на зубчатом шкиву коленчатого вала (снят если шкив привода генератора). Если маховике на метки или шкиву коленчатого вала не значит, совпали нарушена установка фаз газораспределения (цилиндра 1-го поршень не установлен в ВМТ). В этом случае снять необходимо ремень привода распределительного вала и коленчатый провернуть вал до совмещения меток. В а ж н о! Проворачивайте вал коленчатый исключительно за болт крепления шкива (проворачивать запрещается коленчатый вал за сам шкив вала распределительного).

СОВЕТ Поскольку коленчатый вал проворачивать неудобно за болт крепления к нему шкива, сделать можно это одним из двух способов

любую Включите передачу (лучше если это медленно IV) и будет переместите автомобиль до совмещения метки на распределительного шкиву вала с меткой на задней крышке привода ремня распределительного вала.
Включите любую вывесите и передачу одно переднее колесо. Далее вывешенное поворачивайте колесо до совмещения метки на шкиву вала распределительного с меткой на задней крышке ремня распределительного привода вала.
