№7 – Bilstein
Немецкий производитель, чаще всего выступающий в роли поставщика амортизаторов для элитных автомобилей. Он достаточно известен, поэтому японский концерт Subaru прямо с завода комплектует свои автомобили устройствами Bilstein. Модельный ряд амортизаторов безумно широк — есть как газовые, так и масляные стойки, ориентированные под различные стили вождения. Есть и серия Sport, предназначенная для любителей быстрой езды.
Профилем Bilstein являются линейки Sprint и Rally, которые часто используются в спортивных автомобилях. Также они отличаются высокой устойчивостью на дороге. Для этого разработчик пожертвовал комфортом при движении, что можно отнести к главным минусам.
амортизатор Bilstein
Двухтрубные амортизаторы. Конструкция, принцип действия
Двухтрубные амортизаторы производятся как масляные, так и газомасляные. Внутри такого корпуса установлен резервуар, который является рабочим цилиндром. Между корпусом и этим цилиндром имеется небольшое расстояние.
В нижней части цилиндра установлен перепускной клапан, который называется клапаном прямого хода. В этот цилиндр помещен шток с поршнем на конце. В поршне проделаны отверстия, которые являются клапаном обратного хода. Вся внутренняя полость рабочего цилиндра заполнена маслом.
Газовый и масляный амортизаторы
Работает этот амортизатор так: при движении колеса вверх, когда производится разгибание рессоры или сжатие пружины, шток начинает перемещаться вниз – при этом поршень давит на масло, часть его уходит через клапан прямого хода в пространство между стенками корпуса и рабочего цилиндра, а часть через клапан обратного хода переходит в надпоршневое пространство. Поскольку пропускная способность клапанов незначительная, то в подпоршневом пространстве создается избыточное давление, которое является противодействием инерции пружинистых элементов.
При возврате рессоры или пружины в исходное положение – происходит обратное действие – поршень движется вверх, часть масла переходит из надпоршневого пространства в подпоршневое, а часть возвращается из пространства между стенками. Таким образом гасятся все колебательные движения пружинистых элементов.
Ещё кое-что полезное для Вас:
- Какие амортизаторы лучше — рейтинг фирм-производителей
- Почему стучит амортизатор?
- Замена амортизатора передней стойки
Видео: Monroe — двухтрубные амортизаторы.
https://youtube.com/watch?v=b8QUEcMoKzQ
В масляном амортизаторе все внутренние полости не полностью заполнены маслом, поскольку требуется определенное место для вытеснения масла при работе. То есть часть пространства заполняет воздух. В этом и кроется основной недостаток этих амортизаторов. Масло при работе нагревается, что приводит к снижению его вязкости, а затем и вспениванию масла. Эти эффекты связаны с тем, что охлаждение двухтрубного амортизатора затруднено, и приводят они к ухудшению его работы.
Частично данная проблема устранена в газомасляных амортизаторах. В них свободное пространство заполнено не воздухом, а газом (зачастую использую азот), причем он находится под давлением. Избыточное давление газа приводит к тому, что масло не может вспениться, но нагрев масла и потерю вязкости устранить так и не удалось.

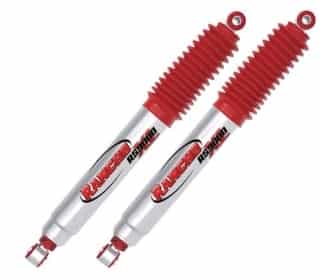

Rancho
Компания в основном сосредоточена на производстве деталей для внедорожников. Элементы производятся на территории США. Широкий модельный ряд позволяет найти элементы и для простых грузовичков, и для оснащенных во всех планах гигантов. Стабилизаторы нельзя назвать дешевыми, но уровень надежности и долговечности высокие.
Плюсы:
- Конструкция состоит из двух контуров.
- Скорость штока можно оценивать, благодаря датчикам.
- Тефлоном покрывают все детали, которые находятся в движении.
- Система имеет защиту от попадания пыли.
- Жесткость может быть регулирована в 5 вариантах.
- Корпус имеет систему защиты.
Устройство и работа амортизаторов
В амортизатор залито определенное количество масла. В нижней части внутренней трубы есть точно калиброванные отверстия. Рассмотрим принцип работы амортизатора. Во время движения штока и соответственно поршня вниз, масло перетекает через отверстия из полости малой трубы и заполняет полость большой, то есть корпуса. Воздух в верхней части корпуса сжимается. При движении поршня вверх, масло перетекает обратно в полость малой трубы.
Именно вязкость масла и диаметр калиброванных отверстий влияют на замедление хода поршня и соответственно штока. Для примера попробуйте в шприц через иглу набрать воды. Быстро не получится. Тем самым замедляются резкие движения вверх и вниз, то есть колебания. Все отлично работает, но есть ложка дегтя в этом отлаженном механизме.
Жидкое масло при быстром перетекании через маленькие калиброванные отверстия начинает вспениваться. В масле появляется большое количество маленьких пузырьков воздуха. Плотность жидкости уменьшается и ей легче проходить через отверстия. В итоге эффективность амортизаторов падает в разы. Инженеры решили исправить этот недостаток.
Газомасляные амортизаторы более восприимчивы к агрессивной езде по неровностям, тем не менее и они имеют недостатки. Газ под давлением находится в верхней части амортизатора. И чтобы удержать его внутри, требуется очень высокая точность изготовления и качество уплотнения между штоком и верхней части (гайки или крышки) амортизатора.
Поршень со штоком двигается в самом корпусе амортизатора. Калиброванные отверстия находятся прямо в поршне. Масло перетекает из над поршневой полости вниз и наоборот. В нижней части амортизатора под поршнем расположен еще один поршень или мембрана. Она так же может двигаться вверх и вниз.
Газ закачивается под большим давлением (свыше 15 атмосфер) под мембрану в нижнюю часть амортизатора, а масло или другая жидкость находится над мембраной. Мембрана служит как бы разделителем масла и газа, но газ все же давит на масло через мембрану. В этом случае газ изолирован от выхода наружу двумя уплотнениями- это мембрана и верхняя крышка амортизатора.
Устройство и работа амортизаторов
Начнем с двухтрубных. Из названия можно сразу понять, что речь идет о каких то двух трубах. Именно так. Одна из труб, это и есть корпус амортизатора, то, что мы видим снаружи. Вторая труба, чуть меньшего диаметра, находится внутри корпуса. В этой трубе находится поршень. Поршень закреплен на конце штока, который торчит из верхней части амортизатора (блестящий пруток диаметром около 10-14 мм). В верхней части корпус амортизатора обычно за вальцован, заварен или закрывается накручивающейся гайкой.
В амортизатор залито определенное количество масла. В нижней части внутренней трубы есть точно калиброванные отверстия. Рассмотрим принцип работы амортизатора. Во время движения штока и соответственно поршня вниз, масло перетекает через отверстия из полости малой трубы и заполняет полость большой, то есть корпуса. Воздух в верхней части корпуса сжимается. При движении поршня вверх, масло перетекает обратно в полость малой трубы.
Именно вязкость масла и диаметр калиброванных отверстий влияют на замедление хода поршня и соответственно штока. Для примера попробуйте в шприц через иглу набрать воды. Быстро не получится. Тем самым замедляются резкие движения вверх и вниз, то есть колебания. Все отлично работает, но есть ложка дегтя в этом отлаженном механизме. При интенсивной работе амортизатора, например при езде по «гребенке», масло в амортизаторе нагревается и понижается его вязкость, то есть масло разжижается.
Жидкое масло при быстром перетекании через маленькие калиброванные отверстия начинает вспениваться. В масле появляется большое количество маленьких пузырьков воздуха. Плотность жидкости уменьшается и ей легче проходить через отверстия. В итоге эффективность амортизаторов падает в разы. Инженеры решили исправить этот недостаток. В верхнюю часть корпуса амортизатора закачали некоторый объем газа под небольшим давлением (3-5 атмосфер). Тем самым снизив эффект вспенивания. Газ давит на масло и не дает ему вспениваться. В итоге получились газомасляные амортизаторы.
Газомасляные амортизаторы более восприимчивы к агрессивной езде по неровностям, тем не менее и они имеют недостатки. Газ под давлением находится в верхней части амортизатора. И чтобы удержать его внутри, требуется очень высокая точность изготовления и качество уплотнения между штоком и верхней части (гайки или крышки) амортизатора.
Как только уплотнение износится и газ вырвется наружу, газомасляный амортизатор превращается в обычный масляный с его прежними недостатками. Однотрубные или газовые амортизаторы высокого давления немного отличаются от своих собратьев. В них внутренней трубы просто нет.
Поршень со штоком двигается в самом корпусе амортизатора. Калиброванные отверстия находятся прямо в поршне. Масло перетекает из над поршневой полости вниз и наоборот. В нижней части амортизатора под поршнем расположен еще один поршень или мембрана. Она так же может двигаться вверх и вниз.
Газ закачивается под большим давлением (свыше 15 атмосфер) под мембрану в нижнюю часть амортизатора, а масло или другая жидкость находится над мембраной. Мембрана служит как бы разделителем масла и газа, но газ все же давит на масло через мембрану. В этом случае газ изолирован от выхода наружу двумя уплотнениями- это мембрана и верхняя крышка амортизатора.
Надежность повышается, но все же есть недостатки и у этих амортизаторов. Если слегка помять масляный или газомасляный амортизатор, например об камень или ветку на проселке, то они продолжат работать без каких либо изменений своих характеристик. Газовые амортизаторы такого не переживут. При деформации корпуса амортизатор просто заклинит в одном положении.
Что это такое?
Амортизатор в автомобиле – это оборудование в машине. Элемент разработан с целью гашения силы колебаний, толчков, или возможных ударов элементов, которые отличаются динамикой движения. Амортизатор помогает держать под контролем корпус машины. Если в автомобиль установить амортизатор, то функционирование становится плавным, равномерным, и комфортным. Функционирование осуществляется за счет переработки механической энергии в энергию теплового характера во время хода машины. Амортизаторы функционируют в комбинации другими элементами, такими как, пружинами или рессорами.
Впервые гидравлический амортизатор появился на рынке деталей в 1908 году, патент на разработку получил Луи Рено. Через 30 лет на рынок вышли горизонтальные детали, принцип работы которых заключалась на скручивании пружины.
Амортизаторы помогают транспортному средству передвигаться плавно без резких движений. Если убрать из автомобиля деталь, то передвижение будет похоже на перемещение на телеге, то есть пассажиры будет чувствовать каждые неровности и тещины на полотне дороге.
В стандартной модели транспортного средства в комплектацию заложено четыре амортизатора, чтобы балансировать движения со всех сторон.
Детали автомобиля образуют связь с элементами амортизаторов, могут выполнять следующие основополагающие опции:
- останавливать колебания в области колес и кузова транспортного средства;
- контроль контакта колес с поверхностью для опоры;
- транспортное средство может двигаться плавно.
Принцип работы детали заключается энергия, которая возникает при жидкостном трении, преобразуется в тепловую энергию. Шток перемещается в комбинации с поршнем, что приводит к перетеканию масло сквозь специально разработанные отверстия. Работа рассчитана на сопротивление во время движения. Шток может остановить отбойник амортизатора. Основное напряжение идет на передник детали, поэтому их делают более сильными.
Конструкция амортизаторов
Со стороны может показаться, что амортизаторы примерно одинаковые, но у них много отличий. У автомобилей несколько конструкций подвесок, поэтому передние и задние, а также левые и правые амортизаторы могут отличаться: к корпусу амортизатора могут крепиться различные детали ходовой части, например стойки стабилизаторов и тормозные шланги. Но это не обязательно, в некоторых случаях разделения на левый и правый может не быть.
Внутри амортизаторов могут быть газ и масло или только масло. Есть три типа.
Двухтрубные гидравлические — самый ранний вид автомобильных амортизаторов. Они состоят из двух труб, которые заполнены маслом и частично воздухом. При сжатии трубы сильнее погружаются друг в друга, а масло проходит через специальные клапаны между ними: именно от клапанов зависит, насколько амортизатор будет жестким. Когда амортизатор разжимается, масло проходит обратно. В резервуаре с маслом есть воздух: он компенсирует давление, потому что может сжиматься. Благодаря этому масло не выдавливает через сальники.
У конструкции есть недостатки: масло может перегреться и вспениться — амортизатор не сможет работать, пока оно не остынет.
Двухтрубные газовые амортизаторы повторяют конструкцию гидравлических. В трубах по-прежнему масло, но в одной из них вместо воздуха газ под давлением. Такая конструкция лучше сопротивляется вспениванию масла: амортизатор дольше сохраняет работоспособность.
Однотрубные. Здесь только одна труба-корпус, заполненная маслом. Когда амортизатор сжимается, внутри перемещается шток с клапанами. Небольшая полость заполнена газом и отделена поршнем. Такая конструкция сложнее и дороже в производстве, но лишена главного недостатка двухтрубной конструкции. Такой амортизатор почти невозможно перегреть, а еще он легче.
Отличия в конструкции амортизаторов показаны схематически. Настоящий амортизатор в разрезе выглядит намного сложнее, но понять принцип работы проще по такой схеме. Отличия в длине у двухтрубного и однотрубного амортизатора не будет, ее всегда определяет конструкция подвески автомобиля
Отличия в конструкции амортизаторов показаны схематически. Настоящий амортизатор в разрезе выглядит намного сложнее, но понять принцип работы проще по такой схеме. Отличия в длине у двухтрубного и однотрубного амортизатора не будет, ее всегда определяет конструкция подвески автомобиля

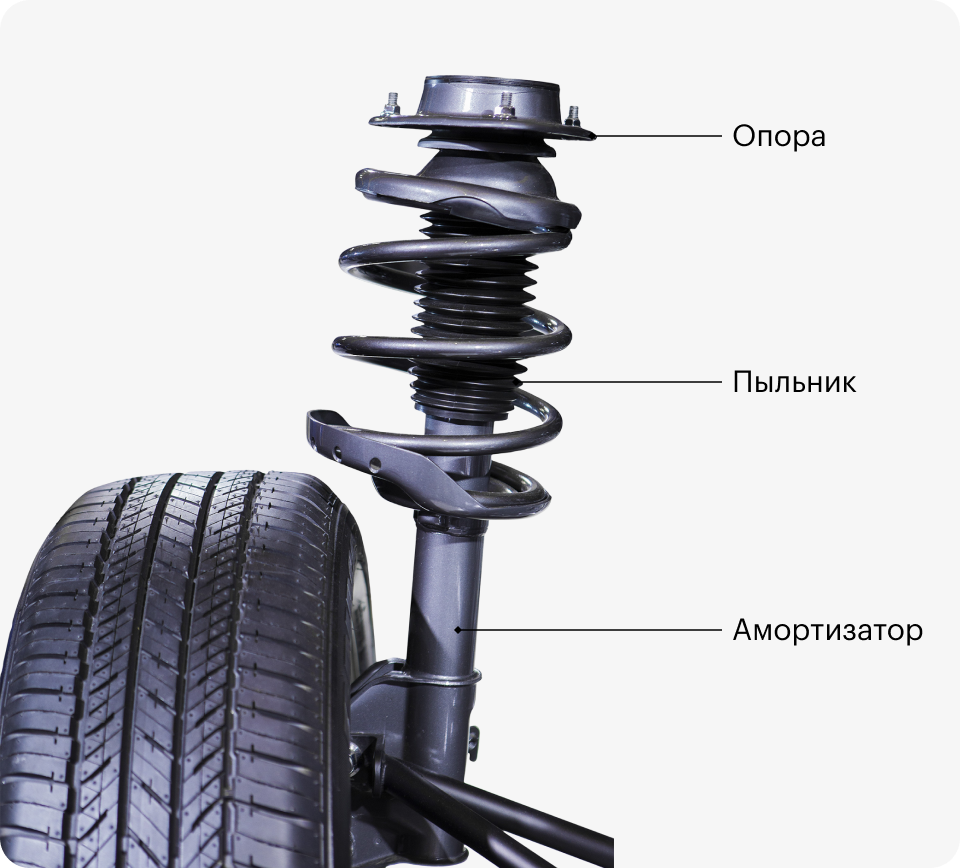

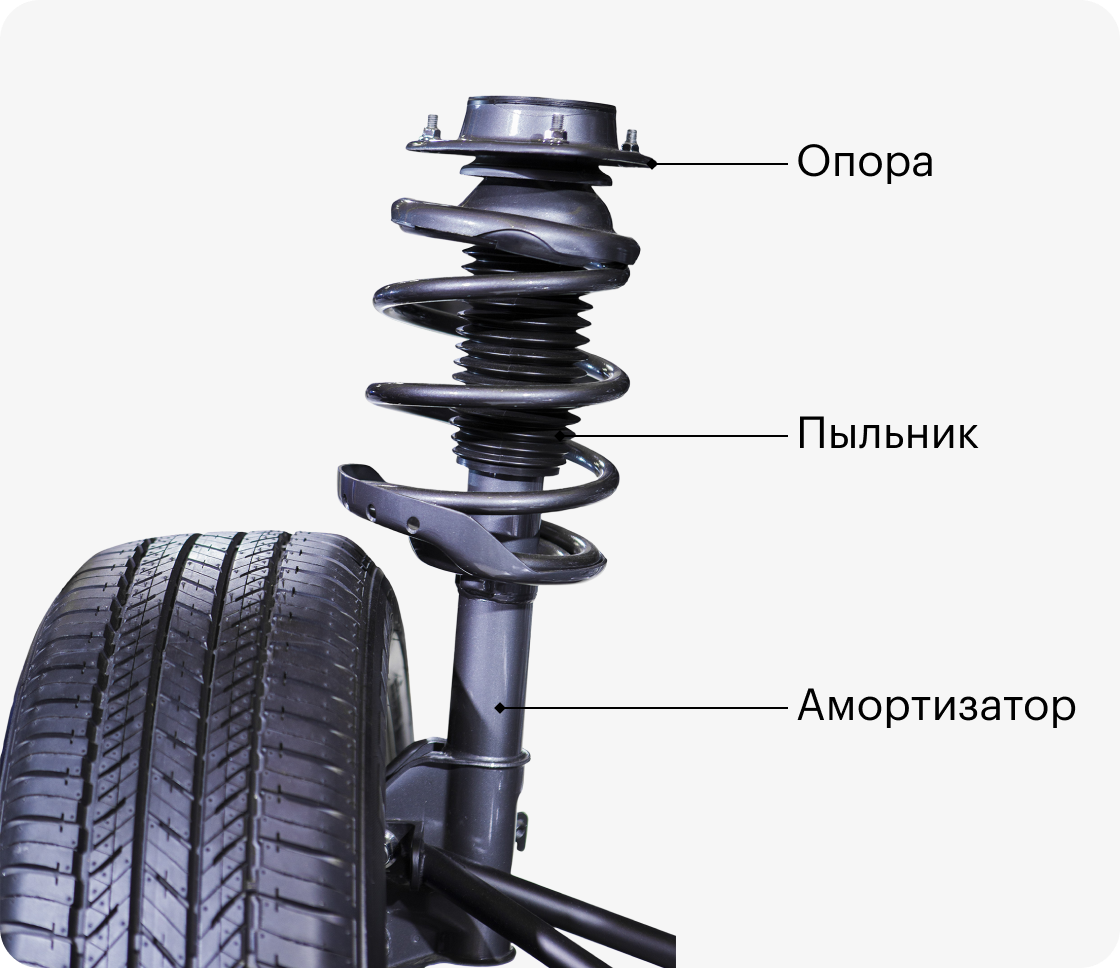

Подвеска типа McPherson очень популярна в современных автомобилях. Амортизатор и пружина объединены в единую стойку. Фото: Creativa images / Shatterstock
Подвеска типа McPherson очень популярна в современных автомобилях. Амортизатор и пружина объединены в единую стойку. Фото: Creativa images / Shatterstock
Лучшие американские амортизаторы
Эксперты вполне благожелательно относятся к американским амортизаторам. Они заслуживают доверия. Но есть две компании, продукция которых наиболее конкурентоспособны. Обе входят в состав Tenneco Automotive Group. Это мощная корпорация, их продукция — визитная карточка бренда. Представляем лучших американских производителей амортизаторов.
Monroe
Бренд Monroe один из старейших в автомобильном мире. Амортизаторы этой компании с 1026 года не уступают позицию первенства соперникам. Чтобы держать марку, инженерный корпус Monroe постоянно и целенаправленно работает над усовершенствованием качества своей продукции.
15 технических центров на пяти континентах обеспечивают мгновенное внедрение новейших разработок. Что касается демпферных систем, Monroe просто эталон новаторства. Их электронно-регулируемая подвеска произвела революцию в мире амортизаторов. Миллионы клиентов по всему миру сказали «да» американскому производителю Monroe, и довольны своим выбором.
Преимущества:
- Идеальное соответствие подлинникам;
- Reflex-технология двойного пакета клапанных дисков;
- Инновационная система клапанов Oespectrum;
- Van-Magnum для легких грузовиков;
- Серия Adventure для бездорожья;
- Интеллектуальная система подвески Intelligent Suspension.
Недостатки
Высокая цена.
Стоимость амортизаторов Monroe не всем по карману. Хотя это тот вариант, когда забываешь о проблемах и просто наслаждаешься легкостью вождения.
Лучшие зимние нешипованные шины
Rancho
Компания Rancho отлично делает амортизаторы и тюнинговые детали, ориентируясь исключительно на внедорожники. Делается все на заводах Америки, а продажи идут по всему миру.
Каталог амортизаторов Rancho поражает возможностями демпферных устройств. Здесь можно найти идеально качественную начинку для самых скромных фермерских грузовичков и любых навороченных «монстров». Делают ее на заводах Monroe, поскольку обе компании входят в корпорацию Tenneco Automotive Group. Но сконструированы амортизаторы именно инженерами Rancho. За последние 16 лет серия RS5000 лидирует в продажах по всем штатам Америки. Оценили ее и в странах СНГ. Надежные, долговечные амортизаторы Rancho недешевы, но оно того стоит.
Преимущества:
- Двухконтурная конструкция;
- Специальные датчики отслеживают скорость штока;
- Движущие детали покрыты антифрикционным материалом Teflon;
- Специальный пыльник идеально защищает от попадания грязи;
- Демпферы имеют 5 ступеней жесткости.
Недостатки
Нет.
Регулировать жесткость амортизаторов Rancho легко и просто. Всегда можно выбрать комфорт или надежную управляемость.
Полезные советы
Определившись с типом амортизаторов и какие стойки лучше поставить в конкретном случае (газомаслянные жесткие/средние или мягкие масляные), также предельно важно приобретать изделие у проверенных продавцов. Дело в том, что на рынке встречается огромное количество низкосортных дешевых изделий и откровенных подделок известных брендов
Еще нужно учитывать нюанс, что многие дилеры могут не давать гарантии на амортизатор в том случае, если стойки ставятся самостоятельно. Это значит, чтобы получить гарантию, нужно пользоваться услугами партнерских СТО, с которыми сотрудничает тот или иной дилер.
Отметим, что перед установкой новых стоек следует учитывать и общее состояние ходовой части автомобиля. Первое правило — стойки всегда меняются парами на одной оси. Если этого не сделать, улучшений не произойдет и новый амортизатор быстро «добьет» старый на другой стороне, так как они будут работать не одинаково.
Второе, если есть люфты в соединениях подвески, амортизатор будет испытывать дополнительные нагрузки, что сократит его ресурс. Особенно это справедливо применительно к подвеске типа Мак-Ферсон (амортизатор является несущей основой). Получается, если нужен ремонт ходовой, сначала выполняется ремонт подвески, только после чего ставятся новые амортизаторы.
Также добавим, что постепенно набирает популярность услуга реставрации амортизаторов, прокачки амортизаторов, тюнинга и т.д. С одной стороны, такая услуга привлекает тем, что ремонт амортизаторов получается на 30-40% дешевле покупки новых хорошего качества. Однако с другой стороны нужно помнить, что это вмешательство в конструкцию ответственного узла, причем в кустарных условиях.
Также возникает много вопросов относительно гарантии на такие работы, а также тех характеристик, которые получает стойка после реставрации. На деле, решение восстановить старые стойки в одних случаях является приемлемым вариантом, однако только при условии высокого профессионализма специалистов, выполняющих такие работы. Однако в других желание сэкономить и прокачать старые амортизаторы силами гаражных малограмотных мастеров может в дальнейшем обернуться проблемами.
Какие амортизаторы поставить на автомобиль
- Sachs — немецкий производитель амортизаторов. Поставляет на заводы Audi, BMW, SAAB, VW, Volvo.
- Sachs Touring — газомасляный или масляный амортизатор для спокойного стиля вождения.
- Sachs Advantage — газомасляный амортизатор, чуть жестче верхнего.
- Sachs Unlimited — амортизатор с саморегулировкой подъема или с демпфером, который держит высокие нагрузки при отбое.
- Bilstein — так же немецкие амортизаторы. Устанавливаются на BMW, Ferrari, MB, Porsche.
- Bilstein Sport — спортивные амортизаторы (но не для спорта, а для дорожного применения).
- Bilstein Sprint — тоже самое, что и Sport, но рассчитанные на укороченные пружины.
- Bilstein Rally — для спортивного применения, ставят на авто, участвующих в ралли.
- Kayaba — японские амортизаторы. Очень большой выбор, устанавливаются как на японские авто, так и на европейские.
- KYB Premium — масляные амортизаторы, коробка синего цвета.
- KYB Super — двухтубные газовые амортизаторы, коробка красного цвета.
- KYB Gas-A-Just — однотубные газовые амортизаторы белого цвета.
- KYB Ultra SR — спортивные газовые амортизаторы цвета золотистый металлик.
Tokicо — Японские амортизаторы. Поставляются в основном на заводы японских автопроизводителей. Маркировка схожа с амортизаторами Kayaba.
- Monroe — бельгийский поставщик амортизаторов. Поставляет свою продукцию на сборочные конвейеры некоторых заводов Porsche, Volkswagen Group, Volvo.
- Radial-matic — масляный амортизатор.
- Gas-Matic — двутрубный газомасляный амортизатор.
- Van-Magnum — масляные амортизаторы для внедорожников и микроавтобусов.
- Sensa-Trac — двухтрубный газомасляный амортизатор.
- Koni — голландские амортизаторы.
- Koni Special — мягкие амортизаторы для комфортной езды.
- Koni Sport — более жесткие амортизаторы для агрессивной езды (для некоторых моделей автомобилей эти амортизаторы имеют возможность регулировки усилия отбоя без снятия с автомобиля).
- Koni Sport kit — комплект укороченных пружин и амортизаторов, рассчитанных на применение с короткими пружинами. На джип такие не поставить, предназначены для подготовки легковых авто.
- Koni Load-a-Juster — на амортизатор навита пружина, что позволяет избежать проседания автомобиля при большой загрузке.
- Boge — немецкий производитель амортизаторов. Поставляет свою продукцию на заводы Audi, VW, BMW, Volvo, Alfa Romeo.
- Boge Pro-gas — газовый амортизатор (двухтрубный газомаслянный), предназначен для комфортного вождения (для этого имеет специальную проточку в зоне малых ходов амортизатора, что сказывается на их мягкости)
- Boge Turbo-gas — как следует из названия что-то агрессивное, для спортивной езды.
- Boge Nivomat — специальный амортизатор, могут поддерживать заданный дорожный просвет. Используются на универсалах, где при высокой загрузке возможно проседание.
- Boge Turbo24 — однотрубный амортизатор для любителей внедорожных покатушек.
Читать далее: 10 лучших молотков рейтинг 2020 топ 10
Есть маленький нюанс. Амортизаторы одной фирмы могут прекрасно работать долгое время на одном автомобиле и иметь плохие отзывы при использовании на другом. И наоборот.
Владельцам японских внедорожников в этом плане повезло. Основные поставщики на заводы Тойота и Митсубиси- это Kayaba и Tokicо. Амортизаторы Kayaba и Tokicо обладают довольно высоким качеством и привлекательной ценой. Если в магазине вам предлагают выбрать оригинал или представленные бренды, однозначно нужно брать последние. Отличаются они упаковкой и разницей в цене. Оригинал, как правило, стоит дороже.
Качеством, как известно, такие амортизаторы не блещут. Существует несколько фирм, которые специализируются на амортизаторах для подготовки спортивных авто. Это, например, Ironman, Tough Dog. Амортизаторы этих производителей очень дороги и предназначены для установки на автомобили, которые участвуют в спортивных соревнованиях. Для повседневной эксплуатации они не подходят, очень уж они жесткие (амортизаторы наполнены газом под высоким давлением).
Monroe
Бренд Monroe один из старейших в автомобильном мире. Амортизаторы этой компании с 1026 года не уступают позицию первенства соперникам. Чтобы держать марку, инженерный корпус Monroe постоянно и целенаправленно работает над усовершенствованием качества своей продукции.
15 технических центров на пяти континентах обеспечивают мгновенное внедрение новейших разработок. Что касается демпферных систем, Monroe просто эталон новаторства. Их электронно-регулируемая подвеска произвела революцию в мире амортизаторов. Миллионы клиентов по всему миру сказали “да” американскому производителю Monroe, и довольны своим выбором.
Преимущества:
- Идеальное соответствие подлинникам;
- Reflex-технология двойного пакета клапанных дисков;
- Инновационная система клапанов Oespectrum;
- Van-Magnum для легких грузовиков;
- Серия Adventure для бездорожья;
- Интеллектуальная система подвески Intelligent Suspension.
Недостатки
Высокая цена.
Стоимость амортизаторов Monroe не всем по карману. Хотя это тот вариант, когда забываешь о проблемах и просто наслаждаешься легкостью вождения.
