Как включить дальний свет на ВАЗ-2114: алгоритм и рычажок

Общие сведения о наружном освещении автомобиля

Система освещения современного автомобиля объединяет множество осветительных приборов. Кроме внешнего система также обеспечивает освещение салона, капота и даже багажного отделения (в некоторых автомобилях). Внешние осветительные приборы включают: фары ближнего и дальнего света, расположенные спереди, противотуманные фары, фары-поворотники, габаритные огни, стоп-сигналы и осветители номерного знака.

Передние фары

Фары, расположенные спереди, обеспечивают хорошую видимость дороги в условиях отсутствия естественного или искусственного освещения последней либо его недостаточность. Эти фары также предназначены для того, чтобы водители, приближающиеся по встречной полосе, были в курсе наличия встречного движения. На большинстве современных автомобилей передние фары имеют единую конструкцию, в состав которой входит фара дальнего и ближнего света.

Ближний свет фар является ассиметричным и обеспечивает лучшее освещение по бокам дороги. Дальний свет фар, напротив, обеспечивает лучшее освещении впереди, по ходу движения, но его не рекомендуется использовать при наличии встречного потока, так как такой свет очень яркий и может ослепить других водителей. Более того, использование дальнего света после подачи другими водителями специальных сигналов о просьбе переключить на ближний, считается грубым нарушением ПДД и может привести к ДТП и административной ответственности.

Фары-поворотники

Фары-поворотники нередко встраиваются в конструкцию вместе с фарами ближнего и дальнего света. Они управляются рычагом, находящимся на левой стороне от руля. Этот рычаг, при его перемещении, включает один из поворотников, затем, при повороте рулевого колеса, фиксирует положение характерным щелчком и, после завершения маневра, автоматически возвращается в исходное положение. Фары-поворотники устанавливаются как спереди, так и сзади автомобиля. А у некоторых транспортных средств эти фары имеются и по бокам (как правило, у большегрузных и маршрутных транспортных средств). Некоторые дублирующие фары-поворотники устанавливаются в тыловую часть зеркал заднего вида.

Габаритные и дневные ходовые огни

Габаритные огни представляют информацию о размерах автомобиля другим водителям. Они расположены и в передних и в задних блок-фарах. Огни автоматически включаются при торможении автомобиля, а также когда двигатель автомобиля работает на остановке или стоянке.

Дневные ходовые огни значительно улучшают видимость автомобиля другими участниками движения. Отличаются от габаритных более интенсивным светом.

Противотуманные фары

Противотуманные фары не являются обязательными и могут быть установлены, по желанию автовладельца, уже после приобретения автомобиля. Свет этих фар достаточно специфичный и расфокусированный. При движении в тумане, он как будто «прорезает» дымку насквозь, освещая различные препятствия впереди, в виде других транспортных средств, упавших деревьев, камней и т.д. Противотуманные фары, как правило, устанавливаются спереди, снизу от основных осветительных приборов.

Остальные световые приборы

Особыми внешними световыми приборами являются проблесковые маячки. Эти приборы устанавливаются на автомобили специальных служб (МВД, ФСБ, МЧС, скорая медицинская помощь и т. д.) и предназначены для привлечения внимания других участников дорожного движения, чтобы те были готовы в нужный момент уступить дорогу такому транспортному средству. Эти приборы представляют собой два маячка, вращающихся вокруг своей оси.

Маячки, как правило, бывают синего и красного цвета. Кроме вышеупомянутых транспортных средств, проблесковые маячки также устанавливают на транспортные средства, перевозящие опасные грузы и водители специальных инженерных машин

Но такие маячки не дают им преимущества в движении, а лишь информируют водителей о необходимости соблюдения осторожности

Отдельной категорией внешних световых приборов являются световозвращающие элементы (знак аварийной остановки, обозначения габаритов груза и т. д.). Но их регулировка не вызывает особого труда, т. к. они всегда устанавливаются вручную и временно.

Дальний свет на ВАЗ-2114

На любом автомобиле, дальний свет фар просто необходим, так как только благодаря ему можно при движении увидеть препятствия, ямы, крутые изменения дорожного полотна, животных внезапно появившихся на дорогах заблаговременно, до соприкосновения с ними. Однако необходимо знать, что дальний свет, может сыграть злую шутку в момент появления метели, сильного дождя или тумана.

The following two tabs change content below.

Об эксперте:

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса “политеха” на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Подготовительный этап

Перед началом корректировки нужно пройти подготовительный этап, который подразумевает под собой обнаружение дефектов. Последние могут ухудшить работу оптических приборов и очищение самих фар:

  1. Изначально нужно тщательно очистить фары от различных загрязнений. Для этого рекомендуется использовать специальные моющие средства, предназначенные для очистки оптики.
  2. После очистки фар моющими средствами нужно обязательно приборы промыть под проточной водой и дать им полностью просохнуть.
  3. Далее нужно проверить, имеются ли на отражателях и фарах дефекты. Если на стекле будут обнаружены малейшие трещины или сколы, то стекло обязательно придется заменить.

Читать далее: Меняем распредвал на автомобиле ВАЗ 2114: особенности и советы от специалиста

По мнению специалистов, фары будут лучше освещать дорогу, если установить в них ксеноновые или галогеновые лампы. Этого же мнения придерживаются и автолюбители, убедившись на собственном опыте, что без ксенона противотуманный элемент освещает дорогу намного хуже.

Самостоятельно улучшается свет фар при помощи винтов. Для этого используются винты, отвечающие за горизонтальную и вертикальную плоскости. Производя вращательные движения при помощи винтов, можно довольно просто менять положение оптического прибора. На станциях технического обслуживания для этого мероприятия мастера пользуются оптическими приборами, а при самостоятельной регулировке автовладельцам поможет специальный экран. Процесс улучшения света фар рекомендуется делать в следующей последовательности:

  1. Корректировка должна осуществляться с включенными ближними фарами, а автомобиль нужно поставить вблизи самой ровной стены. Расстояние от оптического прибора до стены – не менее 5 м. Правильная регулировка будет сделана в том случае, если на водительское сиденье будет положен груз, вес которого примерно совпадет с весом водителя, и топливный бак будет заполнен хотя бы наполовину.
  2. Далее нужно соорудить экран. Для этого нужно мелом начертить на ровной стене вертикальную черту, используя для этого линейку, чтобы ее ось точно соответствовала центру машины. Кроме основной линии, нужно начертить две дополнительные, которые должны совпадать с центральной частью фар. В последнюю очередь чертится горизонтальная линия точно по уровню оптики и дополнительная черта, ниже примерно на 6 см, для обозначения центра светового пятна.
  3. Регулировку нужно выполнять поочередно, прикрывая одну из фар непрозрачным материалом, к примеру, толстым картоном.
  4. Процесс регулировки считается завершенным, если верхняя черта совпадет с центром оси, а пересечение вертикальных линий с центром световых пятен будут соответствовать пересечениям горизонтальных и наклонных участков световых лучей. Убедиться в правильной регулировке света фар поможет специальная схема корректировки оптических автомобильных приборов, с которой можно ознакомиться и на интернет-ресурсе.

Если автовладелец самостоятельно и правильно выполнит все вышеперечисленные действия и учтет рекомендации специалистов, то сможет без особых проблем создать идеальный свет фар на ВАЗ-2114, который, несомненно, порадует его и других участников дорожного движения.

Расположение предохранителей Приоры под капотом

  • F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
  • F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
  • F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
  • F4, F6 (60 А) – предохранители силовой цепи генератора;
  • F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

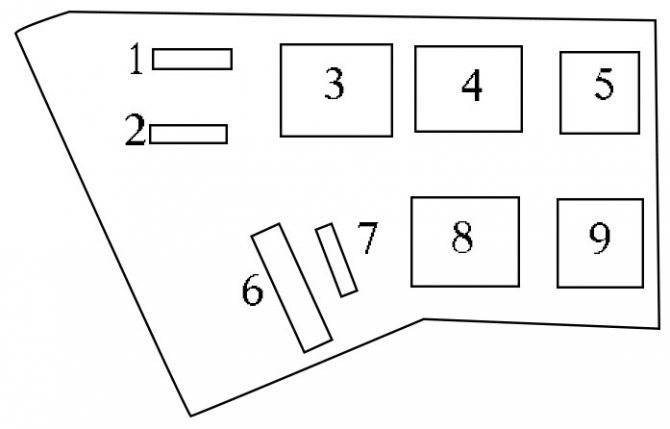

Блок реле и предохранителей кондиционера Halla

  1. предохранитель цепи питания электровентилятора правого (30 А);
  2. предохранитель цепи питания электровентилятора левого (30 А).
  3. реле электровентилятора правого;
  4. реле дополнительное (последовательного включения электровенти- ляторов левого и правого);
  5. реле электровентилятора левого;
  6. предохранитель цепи питания электровентилятора отопителя (40 А);
  7. предохранитель цепи питания компрессора (15 А);
  8. реле электровентилятора отопителя;
  9. реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

  1. Максимальная скорость вентилятора отопителя
  2. Правый вентилятор
  3. Реле последовательного включения вентиляторов (низкая скорость)
  4. Левый вентилятор
  5. Предохранитель левого вентилятора (низкая скорость)
  6. Правый вентилятор
  7. Вентилятор отопителя
  8. Компрессор
  9. Вентилятор отопителя
  10. Компрессор

Схема Подключения Птф Через Кнопку

Регулируем фары на ваз-2110 своими руками (+видео) Суть состоит в следующем: выключатель включает реле, через него замыкается цепь и подаётся питание от аккумулятора на фары.

Для чего нужны противотуманки?

Противотуманные фары к тому же окажутся полезными и в туман. Старайтесь размещать их как можно ближе к дорожному полотну. На этом этапе рекомендуется установить предохранитель. Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.

Требования к установке противотуманных фар

Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.

Тюнинг-меню

В нашем случае понадобится элемент номиналом 15 А. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора. Противотуманки работают! Также следует быть бдительным и перед установкой отключить питание от аккумулятора. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней

Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Для чего нужны противотуманки

Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы.

При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Панель предохранителей и реле. И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.

Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Соединить кнопку и й вывод реле. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. Измерьте расстояние от земли до середины фары. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

Навигация по записям

Стоит упомянуть и о сечении проводов, которое зависит от нагрузки, то есть от силы тока. Порядок монтажа может быть следующий — к клеммам аккумулятора точнее, под них устанавливаются два провода как мы уже сказали, черный и красный , которые идут сначала на левую фару со стороны водителя, а затем на правую.

Она будет служить ориентиром для светового пятна центра второй фары. Перечислим их: предохранитель;. То две противотуманки можно соединить между собой последовательно.2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.

https://youtube.com/watch?v=AZjEhAsykAw

Устройство электрооборудования и противотуманных фар на ВАЗ-2114

Общий вид противотуманных фар

Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь.

Итак, рассмотрим основную схему электрооборудования ВАЗ-2114:

Общая схема электрооборудования автомобиля включая ПТФ

А также, схемы непосредственного подключения противотуманных фар.

Причины выхода из строя

Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:

  • Перегорание предохранителя.
  • Сгорели лампочки.
  • Окисление контактных соединений.
  • Нет контакта на массу.
  • Не работает кнопка.
  • Отсутствует питание.
  • Неверное подключение.
  • Сломано реле.

Не горят лампы ПТФ (методы устранения неисправностей)

Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется – тестер, а вот для ремонта – набор отверток, ключей и некоторые запасные части.

Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

Перегорание предохранителя

Схема предохранителей в монтажном блоке

Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Стоит отметить, что на каждую фару идет свой предохранитель, поэтому необходимо проверить в монтажном блоке те, которые отмечены F8 и F9 . Номинально пропускаемый ток составляет 7,5А .

Сгорели лампочки

Еще одной частой причиной не работающих противотуманных фар становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа.

Новая лампа ПТФ и патрон вблизи

Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе из строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.

Окисление контактных соединений

Из-за плохой герметизации окислился контакт ПТФ

Зачастую, еще одной проблемой становится то, что разъёмы подключения противотуманных фар непосредственно к блок-фарам окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света.

Нет контакта на массу

Провод на массу с аккумулятора

Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.
