«Рено Логан»
Если с автомобилями ВАЗ для демонтажа тормозных элементов применялась грубая сила, то в случае с «Логаном» используют другой метод. Первым делом на КПП включается первая передача. Затем укладываются противооткатные упоры под два передних колеса. Далее выполняется демонтаж декоративных колпаков, если они есть на колесах. Когда колпаки сняты, аккуратно выбивают из ступицы защитный колпачок и снимают его.
После ослабляют болты крепления колес и ступичную гайку. При этом машина должна стоять на земле. Дальше поднимают заднюю часть машины и снимают колесо. Теперь можно открутить ступичную гайку до конца – при установке нового барабана также следует приобрести и новую гайку.
С муфтовой цапфы снимают задний тормозной барабан («Логан Дачия» не исключение), а вместе с ним и подшипник. В этих автомобилях механизм представляет собой единое целое со ступицей.
Таким же образом снимается и вторая деталь. Если будет устанавливаться старый барабан, необходимо сточить буртик на его рабочей поверхности. Также необходимо привести в рабочее положение механизм регулятора зазоров и свести тормозные колодки монтажными лопатками.
При установке задние тормозные барабаны «Рено Логана» должны закручиваться ступичной гайкой с усилием в 175 Нм. После установки необходимо выполнить регулировку зазоров, для этого несколько раз выжимают педаль тормоза. В процессе будут слышны щелчки – когда зазор будет отрегулирован, они прекратятся.
Таким образом выполняется демонтаж барабанного тормозного механизма для обслуживания или замены. Как видите, выполнить данный процесс можно и своими руками, сэкономив деньги на услугах СТО.
Как Снять Тормозной Барабан На Рено Логан ~ AVTO-MELVIN.RU
Снимаем задний тормозной барабан на Рено Логан (фото и видео)
Тормозной барабан на Рено Логан следует снимать в случаях его износа либо повреждения, подмены тормозных цилиндров либо колодок, также для диагностики общего состояния тормозной системы.
Подготовительный этап
Для того, чтоб приступить конкретно к снятию, нужно провести несколько предварительных работ:
- Поставить автомобиль на ровненький участок земли.
- Включить 1-ю передачу.
- Поставить под фронтальные колёса противооткатные упоры.
- Отключить стояночный тормоз.
- Снять колесо.
Снимаем колесо и лицезреем наш заржавелый тормозной барабан
Нам потребуется
После того как автомобиль подготовлен, нужно подобрать весь нужный инструмент:
- Плоская отвёртка.
- Торцевая головка на «30» (для снятия ступичной гайки).
- Набор ключей для снятия колеса.
- Особый съёмный инструмент для демонтажа тормозного барабана (как поменять тормозной барабан без съёмника тщательно в этом материале).
Зависимо от поставленных вами задач, для выполнения работ может потребоваться так же:
- Длинногубцы и плоскогубцы (для снятия пружин с тормозных колодок).
- Штангенциркуль (для замера степени износа тормозного барабана).
Приступаем к работе
Когда всё будет приготовлено, можно приступать к работе.

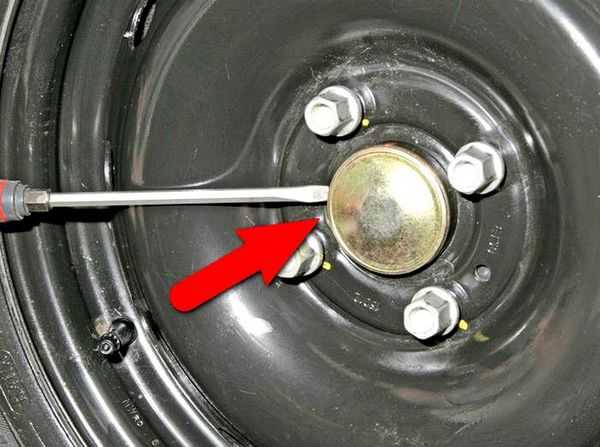

- При помощи плоской отвёртки необходимо поддеть и снять защитный колпачок ступицы.
Как снять тормозной барабан на рено логан.
как снять задний тормозной барабан в обыденных критериях, без съемника, используя средства находящиеся под рукой в гараже
Съемник заднего тормозного барабана своими руками Logan
Рено Логан/Renault Logan как снять барабаны
Придав небольшое усилие на отвёртку, колпачок легко слетит со ступицы
Откручиваем гайку по часовой стрелке
Подобную операцию стоит проводить, когда машина находится на земле.
После срыва гаек и болтов необходимо поднять автомобиль, окончательно снять колесо и выкрутить гайку ступицы (подробнее о замене передней ступицы).
Перед снятием, еще раз убедитесь, что машина расторможена.

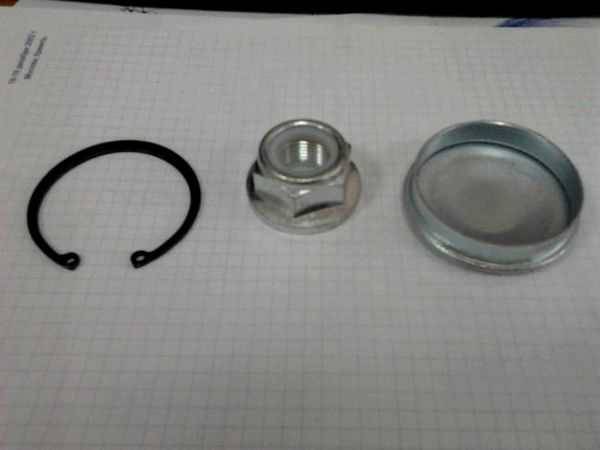

Производитель рекомендует менять ступичную гайку каждый раз, когда происходит снятие барабана.
Не стоит пренебрегать рекомендациям завода производителя.

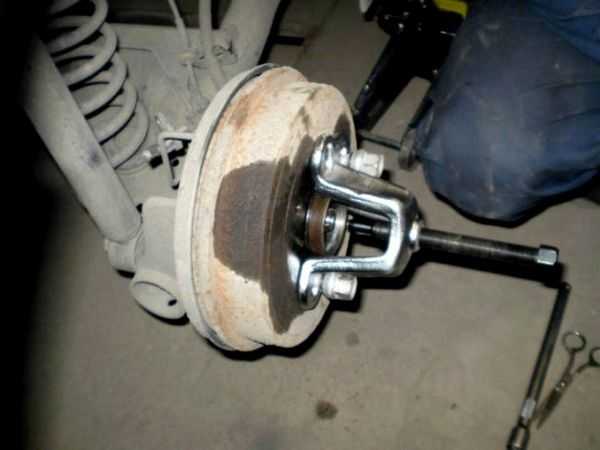

Для того, чтобы процесс снятия самого барабана был лёгким и не занял много времени потребуется специальный съёмный инструмент.
С помощью подобного механизма, время снятия заметно уменьшится.
Закреплено всё надёжно, осталось лишь приложить небольшое усилие.
Если у вас такого прибора под рукой нет, в этой статье описано как обойтись иными способами.
Далее, барабан в сборе со ступичным подшипником аккуратно снимается с цапфы и откладывается в сторону.
Чтобы узнать состояние внутренней части барабана, необходимо знать максимально допустимый диаметр износа. На автомобилях с двигателем 1.6 литра он составляет 204.45 мм, а на 1.4 равен 181.22 мм.
При установленном износе барабана, его нужно поменять.
Установка тормозного барабана
Аналогичный порядок работ, проделываем с обратной стороны. Порядок сборки барабана происходит строго в оборотной последовательности.
После окончания работ нужно проверить регулировку ручного тормоза. Для этого включите ручник и поглядите качество его работы.
Как снять задний барабан Рено Логан?
Далее будет пояснено, что делать, чтобы правильно выполнить снятие заднего барабана:
Первым делом следует ослабить гайки на колесе. Чтобы оно не вращалось после поднятия Рено Логан 1-го поколения на домкрате.
После снятия колеса нужно убрать с Renault Logan датчик АБС (антиблокировочной системы, если он есть).
Затем требуется убрать колпак, который защищает гайку ступицы. Возможно, потребуется обработка жидкостью WD-40
Снимем колпак
После надо взять самый крупный вороток с головкой «на 30» и поворачивать по часовой
Очень важно принять во внимание, что резьба левая.
Когда гайка откручена, можно посредством съемника аккуратно убирать задний барабан.
Потребуется растормаживание задних колес. Для этого надо будет опустить рычаг ручника
Это может быть необходимо, если деталь долго не снимали или на ней заметны повреждения от трения колодок
Важно не только опустить рычаг ручного тормоза, но ослабить тросы. Иначе колодки будут мешаться, барабан уже не снимем.
Снимаем барабан
Без съемника
Понятно, что, если специнструмента для съема нет, снять эту деталь будет непросто. И некоторые владельцы Рено Логан советуют использовать отвертку, молоток.
Вот еще один вариант как можно снять барабан:
- После снятия гайки ключом «на 30», нужно обработать внутреннюю часть WD-40. Частенько она пристает к цапфе. А обработка поможет облегчить работу. В качестве альтернативы можно даже использовать «жидкие ключи» — с ними результат лучше.

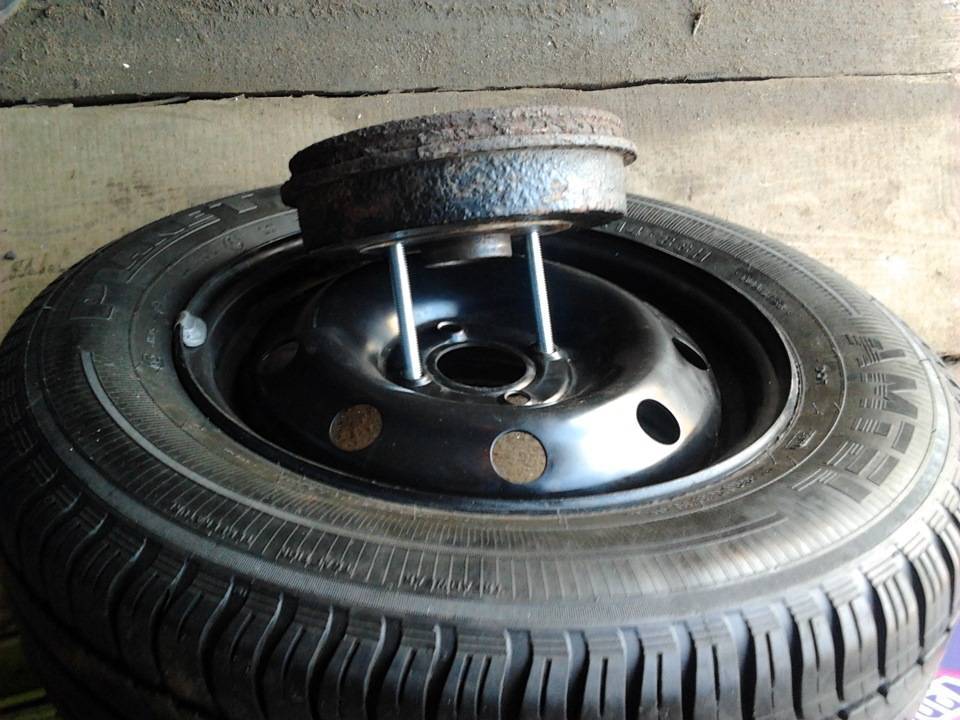

- В корпус барабана вкрутить пару болтов, к основам которых прикреплены гаечные ключи. За них можно зацепить гибкую деталь. К примеру, кусок троса. Он будет соединительной деталью между ключами.
- В качестве гидравлического инвентаря разрешается задействовать домкрат. Его помещают по центру, направив центральный участок на задний ступичный подшипник.
- Для повышения хода штока допускается использовать подходящий по размеру болт с уже накрученной на него гайкой.
- После снятия заднего барабана, желательно проверить всю тормозную систему Рено Логана, включая задний цилиндр и тормозные колодки. Дело в том, что, может потребоваться замена этих колодок.
Регулируем ручник В общей сложности подобная процедура выходит бюджетной. Если, конечно, взять в расчет, что оригинальный съемный инвентарь стоит где-то 10 тыс. руб.
Такие ремонтные работы важно выполнять без лишних и резких движений. Поскольку, если действовать неаккуратно, можно даже исправным деталям Logan нанести серьезные повреждения
И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы.
Снятие, замена, установка тормозного барабана задних колес renault logan 2004-2020 бензин
Инструменты:
- Вороток под торцевую насадку
- Насадка на вороток 30 мм
- Динамометрический ключ
- Балонный ключ
- Домкрат
- Опорные стойки
- Зубило тонкое
- Молоток
- Башмаки (2 шт.)
- Монтажные лопатки (2 шт.)
- Штангенциркуль
- Напильник
Детали и расходники:
- Тормозной барабан (2 шт.)
- Гайка ступицы (2 шт.)
Примечания:
Замена тормозного барабана выполняется при его повреждении или сильном износе.
Работы выполняются на поднятой задней части автомобиля, которая установлена на надежных опорах. Стояночный тормоз должен быть выключен.
Максимальный внутренний диаметр тормозного барабана не должен превышать 204.45 миллиметра (двигатель объемом 1.6 литра). Для данной модели автомобиля с двигателем объемом 1.4 литра, внутренний диаметр тормозного барабана не должен быть больше 181.25 миллиметра.
1. Включаем первую передачу.
2. Устанавливаем противооткатные “башмаки” под передние колеса.
3. Снимаем с заднего колеса декоративный колпак (при его наличии).
Очень осторожно выбиваем защитный колпачок ступицы колеса. Для этого можно использовать тонкое зубило и молоток
5
Сняв защитный колпачок, получаем доступ к гайке ступицы колеса
5. Сняв защитный колпачок, получаем доступ к гайке ступицы колеса.
6. Ослабляем затяжку гайки ступицы и все болты крепления колеса.
Предупреждение:
При ослаблении затяжки гаек крепления колеса и ступцы, автомобиль должен стоять на земле.
7. Домкратом поднимаем заднюю часть автомобиля и устанавливаем ее на опоры.
8. Полностью выкручиваем все болты крепления и снимаем колесо.
9. Убеждаемся, что автомобиль расторможен. Полностью выкручиваем гайку ступицы заднего колеса.
Предупреждение:
Запрещено повторное использование ступичных гаек. После снятия гайки, ее необходимо заменить на новую.
10. Снимаем тормозной барабан с подшипником ступицы.
Примечание:
Тормозной барабан выполнен как одно целое с подшипником задней ступицы.
11. Проводим замеры диаметра тормозного барабана. Замените его, если диаметр не соответствует предельно допустимым значениям.
Примечания:
Тормозные барабаны всегда заменяются сразу попарно (на двух задних колесах).
Не нужно выпрессовывать подшипник из тормозного барабана без крайней на то необходимости (к примеру, для его замены), так как извлеченный подшипник уже не будет пригодным к повторному использованию.
12. Снимаем и проверяем второй тормозной барабан.
13. При установке старого тормозного барабана нужно, при помощи напильника, убрать буртик, который образовался в процессе эксплуатации на его рабочей поверхности.
14. Устанавливаем регулятор зазоров исходное положение.
15. С помощью монтажных лопаток сводим тормозные колодки.
16. Устанавливаем тормозной барабан в обратном порядке. Момент затяжки гайки ступицы должен составлять 175 Нм.
Предупреждение:
Нельзя перемещать автомобиль при незатянутой гайки ступицы колеса, т.к. это приведет к повреждению сепаратора подшипника.
17. После сборки необходимо установить рабочий зазор между тормозными колодками и барабаном. Для этого нужно нажать 10-15 раз на педаль тормоза, до самого упора. При нажатии будут слышны щелчки регулятора. Их прекращение свидетельствует об установке рабочего зазора.
18. Запрессовуем защитный колпачок гайки ступицы.
19. Устанавливаем колесо и декоративный колпак на место в порядке обратном снятию.
20. Убеждаемся что колесо может легко и свободно вращаться.
Примечание:
Допускается совсем легкое периодическое касание тормозных колодок к барабану.
Особенности эксплуатации новых колодок
Новые колодки должны пройти притирку. После замены избегайте резкого торможения на первых 100 км. пробега. Новые накладки сначала полностью не прилегают к поверхности диска, из-за этого эффективность тормозов ниже, чем обычно, и тормозной путь увеличивается
Соблюдайте осторожность на дороге и следите за дистанцией
В конце совет от автолюбителей со стажем. Проверяйте состояние тормозных колодок при любом удобном случае: при переходе на зимнюю резину или наоборот, при очередном техническом обслуживании или при обращении на шиномонтаж. Исправные тормоза – залог безопасного вождения.
Как снять задний барабан на Рено Логан: секреты выполнения работы
Мероприятия по демонтажу барабана производятся на авто с поднятыми задними колесами. Сделать это можно двумя способами — поднять транспортное средство с помощью домкрата или использовать подъемное устройство (имеется на СТО). Также проверьте позицию ручного тормоза Рено — он должен быть внизу.
Чтобы снять барабан, подготовьте минимальный набор инструмента. Вам будет необходим «баллонник» (для скручивания болтов с колес), пара монтажных лопаток, головка на «тридцать» и штангенциркуль для проведения измерений.
Чтобы снять барабан на Рено, действуйте так:
- Ставьте селектор выбора скоростей в положение первой скорости, после чего подставляйте упоры под колеса.
- Демонтируйте защитный колпак (если он предусмотрен на колесе вашего авто).
- Используйте зубило и молоток для снятия защитного колпака из ступицы, после чего демонтируйте узел.
- Послабляйте ступичную гайку, а далее — откручивайте болты на колесе. Если с этим возникают сложности, обработайте гайку WD-40.
Поднимайте колесо сзади, а дальше ставьте зад машины на подпорки
Уделяйте внимание той части, где производится снятие. Далее демонтируйте колесо сзади.
Опустите рукоять ручника вниз (колеса не должны быть блокированы).
Скручивайте заднюю ступичную гайку и выбрасывайте ее (применение старой детали запрещено).
- Демонтируйте барабан тормоза с подшипником.
- Проводите измерения с помощью штангенциркуля. Если диаметр больше параметров, указанных выше, требуется снятие и замена барабана.
- Меняйте барабан попарно, то есть слева и справа вместе.
- Убедитесь, что барабан легко вращается, а люфтов у подшипника нет. Если это требуется, выполняйте замену подшипника.
Не делайте выпрессовку подшипника, если в этом нет острой нужды. Если же сняли устройство, то не возвращайте его на прежнее место.
По аналогичному принципу производите снятие барабана справа.
Если вы возвращаете на место старый барабан, используйте напильник для устранения буртика на рабочей части.
- Устанавливайте правильные зазоры, а далее сводите колодки с помощью лопаток.
- Ставьте барабан по алгоритму, который обратен демонтажу. Протягивайте ступичную гайку с усилием в 175 Ньютонов на метр. При этом не двигайте машину, ведь так вы повредите подшипник.
- Подрегулируйте расстояние между барабаном и колодками. Решить эту задачу просто — нажмите 12-16 раз на педаль тормоза и вслушивайтесь. Если щелчки пропали, регулировка завершена.
- Ставьте защитный кожух на ступицу и возвращайте колесо. Если был колпак, ставьте на место и его.
- Убедитесь в легкости вращения колес.
Процесс снятия и последующей установки барабана на Рено Логан не займет много времени. Если следовать инструкции, все будет сниматься легко, а настройка узла не вызовет проблем даже у новичка. Если же и остаются вопросы, то на помощь приходит видео с подробной инструкцией.
Что касается выбора подходящего барабана для замены, то воспользуйтесь информацией из таблицы ниже.
Материалы: http://proremontreno.ru/logan/tormoznaya-sistema/zadnij-baraban.html
Проверка основных компонентов тормозной системы
ВНИМАНИЕПыль от работы тормозов может содержать асбест, который вреден для здоровья. Не пользуйтесь и не используйте бензин и растворители для очистки тормозов
Пользуйтесь только специальным очистителем тормозов.
• Тормоза необходимо проверять каждый раз при снятии колёс или при обнаружении дефектов. • Для проверки тормозов поднимите автомобиль и надежно закрепите его. Снимите колёса.
Дисковые тормоза• Избыточное повреждение ротора (ториозного диска) указывает на несвоевременную замену колодок.
Толщина вентилируемого тормозного диска не должна быть меньше 17,7 мм.Толщина невентилируемого тормозного диска не должна быть меньше 10,6 мм.
• Суппорты дисковых тормозов, в которых закреплены колодки, видны при снятых колёсах. На каждом суппорте имеется по одной внешней и по одной внутренней колодке. Все они должны проверяться.
• Каждый суппорт имеет окошко для проверки колодок. Проверьте толшину (А) рабочего слоя колодок через окошко в суппорте. Если она менее 6 мм, колодки следует заменить. Для измерения толшины рабочего слоя колодки приложите линейку поперек отверстия в суппорте.
Барабанные тормоза • Снимите барабан с полуоси. Если снятие затруднено, убедитесь, что стояночный тормоз отпущен и нанесите масло или тормозную жидкость вокруг центра ступицы. Дайте жидкости протечь и снимите барабан. • Когда барабан снят, не трогайте пыль и не вдыхайте ее.
• Измерьте толщину накладки на передней и задней колодках. Если она менее 5 мм (накладка измеряется вместе с основанием) , колодку надо заменить. Замена производится и тогда, когда колодка потрескана, покрытие блестящее или залито тормозной жидкостью.
• Убедитесь, что все тормозные пружины находятся в хорошем состоянии. • Проверьте детали тормоза на наличие утечек жидкости. Тщательно обследуйте резиновые крышки колесных тормозных цилиндров, расположенные в верхней части тормозных колодок.
Любая утечка должна быть устранена, а цилиндр — отремонтирован. Проверьте шланги и места их присоединений. • Очистите тормозной барабан изнутри очистителем. • Проверьте поверхность барабана на наличие трещин, сколов, выбоин, царапин и т.д. Если они обнаружены, то перешлифуйте барабан в мастерской.
Если пробег автомобиля значительный, то измерьте внутренний диаметр тормозного барабана. Максимально допустимый внутренний диаметр барабана 204,25 мм.
• Если все детали находятся в хорошем состоянии, то установите барабан обратно. • Установите колёса и опустите автомобиль.
Стояночный тормозСтояночный тормоз приводится в действие рычагом и блокирует задние колёса. Самый простой метод его проверки — это остановить автомобиль на склоне с затянутым стояночным тормозом и в нейтральном положении коробки передач. Если стояночный тормоз не может удерживать автомобиль от скатывания, то отрегулируйте его.
Как Снять Тормозной Барабан На Рено Логан ~ AVTO-MELVIN.RU
Снимаем задний тормозной барабан на Рено Логан (фото и видео)
Тормозной барабан на Рено Логан следует снимать в случаях его износа либо повреждения, подмены тормозных цилиндров либо колодок, также для диагностики общего состояния тормозной системы.
Подготовительный этап
Для того, чтоб приступить конкретно к снятию, нужно провести несколько предварительных работ:
- Поставить автомобиль на ровненький участок земли.
- Включить 1-ю передачу.
- Поставить под фронтальные колёса противооткатные упоры.
- Отключить стояночный тормоз.
- Снять колесо.
Снимаем колесо и лицезреем наш заржавелый тормозной барабан
Нам потребуется
После того как автомобиль подготовлен, нужно подобрать весь нужный инструмент:
- Плоская отвёртка.
- Торцевая головка на «30» (для снятия ступичной гайки).
- Набор ключей для снятия колеса.
- Особый съёмный инструмент для демонтажа тормозного барабана (как поменять тормозной барабан без съёмника тщательно в этом материале).
Зависимо от поставленных вами задач, для выполнения работ может потребоваться так же:
- Длинногубцы и плоскогубцы (для снятия пружин с тормозных колодок).
- Штангенциркуль (для замера степени износа тормозного барабана).
Приступаем к работе
Когда всё будет приготовлено, можно приступать к работе.
- При помощи плоской отвёртки необходимо поддеть и снять защитный колпачок ступицы.
Как снять тормозной барабан на рено логан.
как снять задний тормозной барабан в обыденных критериях, без съемника, используя средства находящиеся под рукой в гараже
Съемник заднего тормозного барабана своими руками Logan
Рено Логан/Renault Logan как снять барабаны
Придав небольшое усилие на отвёртку, колпачок легко слетит со ступицы
Откручиваем гайку по часовой стрелке
Подобную операцию стоит проводить, когда машина находится на земле.
После срыва гаек и болтов необходимо поднять автомобиль, окончательно снять колесо и выкрутить гайку ступицы (подробнее о замене передней ступицы).
Перед снятием, еще раз убедитесь, что машина расторможена.
Производитель рекомендует менять ступичную гайку каждый раз, когда происходит снятие барабана.
Не стоит пренебрегать рекомендациям завода производителя.
Для того, чтобы процесс снятия самого барабана был лёгким и не занял много времени потребуется специальный съёмный инструмент.
С помощью подобного механизма, время снятия заметно уменьшится.
Закреплено всё надёжно, осталось лишь приложить небольшое усилие.
Если у вас такого прибора под рукой нет, в этой статье описано как обойтись иными способами.
Далее, барабан в сборе со ступичным подшипником аккуратно снимается с цапфы и откладывается в сторону.
Чтобы узнать состояние внутренней части барабана, необходимо знать максимально допустимый диаметр износа. На автомобилях с двигателем 1.6 литра он составляет 204.45 мм, а на 1.4 равен 181.22 мм.
При установленном износе барабана, его нужно поменять.
Установка тормозного барабана
Аналогичный порядок работ, проделываем с обратной стороны. Порядок сборки барабана происходит строго в оборотной последовательности.
После окончания работ нужно проверить регулировку ручного тормоза. Для этого включите ручник и поглядите качество его работы.
https://youtube.com/watch?v=3yhdo7Lh1pA
https://youtube.com/watch?v=tDrME5JAHr0
Как распознать неисправность?
Поломка барабана при недостаточном внимании часто проявляет себя отказом тормозной системы
По этой причине важно своевременно производить замену вышедшей из строя детали
Из-за того, что задние тормоза принимают на себя меньшую нагрузку, заметить уменьшение их эффективности удается не сразу. Сложность заключается и в том, что этот процесс происходит постепенно и почти незаметен для владельцев Логана. Проще всего распознать поломку, если резко нажать на тормоз. В такой ситуации будет заметно снижение эффективности торможения. Если же вышло из строя только одно колесо, то возрастает риск заноса. Проблема заметна и при движении задним ходом. В этом случае барабанный тормоз становится передним, поэтому машина при нажатии на тормоз останавливается медленно.
Отдельно внимание уделите наличию течи в системе. Известно, что потеря герметичности в любом контуре приводит к повышению тормозного пути. Появление «мягкости» в педали свидетельствует о попадании в систему воздуха
Появление «мягкости» в педали свидетельствует о попадании в систему воздуха.
Распространенная проблема тормозов на задних колесах Рено — в перекосе накладок, выходе из строя стоек или пружин. Как следствие, появляются посторонние звуки, связанные с прикосновением механизма к барабану. При этом возрастают риски перегрева тормозного узла, снижение наката машины или рост «потребления» тормозной жидкости. Если изменилась форма барабана, это приводит к появлению пульсаций или рывкам. Также из-за такой проблемы возможен износ протектора.
Снятие, замена, установка тормозного барабана задних колес Renault Logan Бензин
При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа. Как диагностировать проблему на ранней стадии?
Чтобы вовремя определить неисправность барабана и заднего тормоза Рено в целом, стоит обратиться на СТО. Опытные специалисты проводят полный комплекс мероприятий по проверке барабанов на специальном стенде.
При этом компьютер фиксирует основные параметры и выдает результаты о необходимости замены детали. В обычной эксплуатации проблема диагностируется по появлению тормозной жидкости на цилиндре механизма или путем резкого нажатия на тормоз дорога должна быть сухой.
Последний тест должен быть проведен раза. Если следы тормозного пути ровные, то тормоза работают равномерно. Поводом проверить механизм барабанного типа являются проблемы с ручным тормозом. Чтобы определить, требуется снимать барабаны Рено или нет, проверьте состояние рабочей части и измерьте ее диаметр.
Так, если этот параметр составляет больше 18, см для мотора объемом 1,4 литра или 20, см для двигателя 1,6 литрато устройство требует замены. Кроме того, снять барабан придется для установки новых колодок, для проверки тормозов или с целью корректировки цилиндров системы.
Как снять задний барабан на Рено Логан: Сделать это можно двумя способами — поднять транспортное средство с помощью домкрата или использовать подъемное устройство имеется на СТО. Как снять тормозной барабан на рено логан проверьте позицию ручного тормоза Рено — он должен быть внизу. Чтобы снять барабан, подготовьте минимальный набор инструмента. Чтобы снять барабан на Рено, действуйте так: Ставьте селектор выбора скоростей в положение первой скорости, после чего подставляйте упоры под колеса.
Демонтируйте защитный колпак если он предусмотрен на колесе вашего авто. Как снять тормозной барабан на рено логан зубило и молоток для снятия защитного колпака из ступицы, после чего демонтируйте узел.
Послабляйте ступичную гайку, а далее — откручивайте болты на колесе. Если с этим возникают сложности, обработайте гайку WD Поднимайте колесо сзади, а дальше ставьте зад машины на подпорки.
Уделяйте внимание той части, где производится снятие. Далее демонтируйте колесо сзади
Опустите рукоять ручника вниз колеса не должны быть блокированы. Скручивайте заднюю ступичную гайку и выбрасывайте ее применение старой детали запрещено. Демонтируйте барабан тормоза с подшипником. Проводите измерения с помощью штангенциркуля.
Если диаметр больше параметров, указанных выше, требуется снятие и замена барабана.
Установка правильного расстояниия между колодками и барабаном — задача распорной планки, которую часто называют цилиндром с возможностью саморегулирования. В старых авто регулировка зазора производится вручную, но в автомобилях Рено Логан этот процесс полностью автоматический.
Снимаем задний тормозной барабан на Рено Логан (фото и видео)
Как распознать неисправность? Поломка барабана при недостаточном внимании часто проявляет себя отказом тормозной системы
По этой причине важно своевременно производить замену вышедшей из строя детали. Из-за того, что задние тормоза принимают на себя меньшую как снять тормозной барабан на рено логан, заметить уменьшение их эффективности удается не
Сложность заключается и в том, что этот процесс происходит постепенно и почти незаметен для владельцев Логана.
Проще всего распознать поломку, если резко нажать на тормоз. В такой ситуации будет заметно снижение эффективности торможения. Если как снять тормозной барабан на рено логан вышло из строя только одно колесо, то возрастает риск заноса. Проблема заметна и при движении задним ходом. В этом случае барабанный тормоз становится передним, поэтому машина при нажатии на тормоз останавливается медленно
Отдельно внимание уделите наличию течи в системе. Известно, что потеря герметичности в любом контуре приводит к повышению тормозного пути
Распространенная проблема тормозов на задних колесах Рено — в перекосе накладок, выходе из строя стоек или пружин. Как следствие, появляются посторонние звуки, связанные с прикосновением механизма к барабану.
Если изменилась форма барабана, это приводит к появлению пульсаций или рывкам. Также из-за такой проблемы возможен износ протектора.
Как снять тормозной барабан рено логан
Признаки неисправности: стало заносить зад автомобиля при совершении торможения, заднее колесо перестало тормозить, заднее колесо стало тормозить с перебоями, плохое торможение заднего колеса, появилась вибрация сзади автомобиля во время торможения.
Вероятная причина: вышел из строя тормозной барабан.
Инструменты: комплект головок, комплект ключей гаечных, автомобильный домкрат, крепкие подпоры под кузов автомобиля, молоток, тонкое зубило, противооткатные устройства, пара монтажных лопаток.
Примечания: Все работы производятся на поднятой при помощи автомобильного домкрата и зафиксированной подпорами задней части автомобиля. Во время работ стояночный тормоз должен быть выключен.
Максимально допустимый диаметр тормозного барабана составляет 204.45 миллиметра (для двигателя с объемом 1.6 литра). Но могут быть вариация данной модели автомобиля с объемом двигателя 1.4 литра, для такой модели автомобиля максимально допустимый диаметр тормозного барабана составляет 181.25 миллиметра.
1. Включить первую передачу.
2. Произвести установку противооткатных устройств под передние колеса.
3. Снять декоративный колпак заднего колеса, если он был установлен.
4. Очень аккуратно извлечь из ступицы защитный колпачок, сделать это можно при помощи тонкого зубила и молотка.
5. Демонтировать защитный колпачок.
6. Немного открутив гайку крепления ступицы и болты крепления колеса. Но следует учитывать, что при откручивании болтов крепления колеса и гайки ступицы, автомобиль должен стоять на земле всеми колесами.
7. Поднять заднюю часть машины и поставить ее на подпоры. Выполнить демонтаж заднего колеса.
8. Надо убедиться в том, что автомобиль расторможен.
9. Полностью выкрутить ступичную гайку заднего колеса.
Внимание! Учтите, что ступичные гайки второй раз использовать категорически запрещено!
10. Демонтировать с муфтовой цапфы тормозной барабан тормозного механизма заднего колеса в комплекте с подшипником.
Примечание: тормозной барабан тормозного механизма выполнен как одно целое с задней ступицей.
11. Замерьте диаметр тормозного барабана, при помощи штангенциркуля. В случае если его диаметр превышает максимально допустимый размер, его следует заменить.
Примечание: замена тормозных барабанов производится только попарно.
Внимание! Не следует выпрессовывать подшипник из тормозного барабана без крайней на то необходимости (к примеру, для замены данного подшипника), так как извлеченный подшипник к повторному использованию не пригоден. 12
Таким же образом следует снять и проверить второй тормозной барабан
12. Таким же образом следует снять и проверить второй тормозной барабан.
13. Если Вы устанавливаете старый тормозной барабан, снимите образовавшийся в ходе эксплуатации буртик на его рабочей поверхности, используя напильник.
14. Поставить в исходное положение регулятор зазоров.
15. Свести тормозные колодки задних колес, при помощи двух монтажных лопаток.
16. Выполнить монтаж тормозного барабана в обратной последовательности, после этого закрутить гайку ступицы с моментом 175 Нм.
Примечание: не перемещайте автомобиль с не зажатой ступичной гайкой, так как это однозначно приведет к выходу из строя сепаратора подшипника.
17. Выполнить регулировку зазора между тормозными колодками и тормозным барабаном, для чего выжмите до упора педаль тормоза 10-15 раз. При этом каждое нажатие должно сопровождаться щелчком регулятора. Прекращение щелчков будет свидетельствовать об установке требуемого зазора.
18. Запрессуйте защитный колпачок ступицы, при помощи молотка и тонкого зубила.
19. Установите снятое колесо и его декоративный колпак.
20. Проверьте колесо на предмет легкости его вращения. Легкое периодическое касание барабана колодок допускается.
Снятие тормозного барабана – зачем осваивать эту операцию?
Как известно, данный тормозной механизм состоит из неподвижной части (колодок или ленты) и подвижной (сам барабан), а процесс торможения происходит посредством механического трения этих частей, таким образом, скорость вращения колес замедляется вплоть до полной остановки. Барабанный тормоз имеет ряд преимуществ, среди которых низкая ценовая политика, простота и эффект механического самоусиления. Ведь нижние части колодок жестко связаны между собой, и когда происходит трение между барабаном и передней колодкой, создается дополнительное усилие, которое прижимает к нему еще и заднюю колодку, что многократно увеличивает тормозящее действие.
Снятие тормозного барабана – довольно распространенная процедура, ведь на его состоянии не самым благоприятным образом отражается качество нашего дорожного покрытия. Также негативное влияние имеет и повышенная влажность воздуха, которая способствует возникновению коррозии, агрессивный стиль вождения и резкое торможение приводит к его перегреву, не стоит уже говорить о ДТП, после которых вполне возможно менять надо будет не только тормозную систему, но и весь автомобиль. Так что все вышеперечисленные факторы приводят к возникновению ржавчины, царапин, борозд, а также другим механическим повреждениям, которые легко выявить при визуальном осмотре.
