Защелки козырька приборной панели Вот и добрались до щитка приборов. Откручиваем 4 самореза той же отверткой T Отпускаем винт, посредством которого фиксируется соединитель. Полностью данный винт не откручиваем. Немного надавив на шляпку винта вдоль ее оси выдвигаем соединитель с вала рулевой колонки. Разъединяем колодки проводов и полностью снимаем соединитель в сборе с подрулевыми переключателями. Снимаем щиток приборов как это было описано в самом начале нашей инструкции.
На задней части облицовки туннеля поддеваем и снимаем декоративную заглушку. Отвинчиваем шуруп, крепящий облицовку в задней ее части.
Вынимаем заднюю часть отделки туннеля с рычага ручного тормоза.
Разъединяем колодки с проводами от выключателей стеклоподъемников. Также отключаем и колодки от регулятора привода зеркал и выключателя блокировки стеклоподъемников. Вытягиваем чехол рычага коробки передач из технологического отверстия декоративной облицовки. Вытягиваем пепельницу и коврик.
Снимаем комбинацию приборов с Renault Logan
Откручиваем саморезы, крепящие переднюю часть облицовки туннеля. Проталкиваем чехол рычага коробки передач в отверстие облицовки и полностью снимаем ее. Отключаем колодку с проводами от разъема прикуривателя и полностью снимаем переднюю часть облицовки туннеля. Под торпедо, при помощи отвертки с плоским жалом, поддеваем и вынимаем пистоны, фиксирующие нижнюю обивку приборной панели.
Снятие панели приборов Рено Логан
Полностью снимаем нижнюю накладку приборной панели. С определенным усилием отжимаем нижние края облицовки центральной консоли торпедо.
Преодолевая сопротивление фиксаторов-защелок полностью снимаем облицовку. Вынимаем автомагнитолу и отсоединяем от нее колодку с проводами. Поддеваем декоративную накладку консоли и, преодолевая сопротивление зажимов-фиксаторов, вынимаем накладку.
Бортовой компьютер Logan
При нажатии кнопки, которая размещена на рычаге переключателя очистителя и омывателя лобового стекла, происходит активация бортового компьютера Рено Логан.
На дисплее бортового компьютера частично дублируется информация панели приборов Logan. Слева расположена шкала уровня горючего в топливном баке. Справа шкала отображает температурные показатели рабочей жидкости в системе охлаждения. Верхние цифры отображают суммарный пробег автомобиля, снизу – суточный километраж.
Отображение информации на дисплее: a — информация бортового компьютера; b — часы; c — указатель температуры охлаждающей жидкости двигателя. При нормальной работе двигателя четыре прямоугольника темные. Не допускайте работу двигателя в режиме перегрева; d — указатель уровня топлива в топливном баке. При полном топливном баке все прямоугольники темные.
На дисплей также выводятся такие данные:
- сколько горючего использовано после обнуления информации бортового компьютера;
- значение среднего расхода (в литрах на 100 км) после обнуления значений. Счетчик активируется после 400 метров пути с момента начала движения;
- значение текущего расхода (отображается на скорости 30 км/ч и выше);
- сколько проедет автомобиль при текущем уровне топлива. Расчет производится с учетом среднего расхода;
- пробег с момента последнего сброса показателей бортового компьютера;
- скорость, с которой в среднем двигалось авто с момента последнего сброса показателей;
Вместо суточного пробега можно настроить показ времени. Для этого активируйте соответствующий режим кнопкой на рычаге, и установите точное время с помощью кнопки 8. При длительном нажатии минуты и секунды можно изменять быстро.
Активация самодиагностики бортового компьютера
Для активации режима самодиагностики бортового компьютера Рено Логан 1 выполните следующие действия:
- Вставьте ключ в зажигание.
- Нажмите и удерживайте кнопку сброса суточного пробега, которая размещена на панели приборов.
- Проверните ключ, удерживая кнопку, пока на дисплее не появятся числа.
- Отпустите кнопку.
Алгоритм снятия передней панели на Рено Логан (пошаговый)
Первым делом, отсоединяем минусовой кабель от аккумуляторной батареи.
Далее демонтируем кожух рулевого колеса и с обратной стороны руля откручиваем винты крепления подушки безопасности.
Аккуратно отчуждаем подушку безопасности в сторону.
Отключаем колодку с кабелем у подушки безопасности.
Демонтируем и убираем в сторону подушку.
С помощью ключа TORX откручиваем болт, который крепит к рулевой колонке рулевое колесо
Обратите внимание, что сначала болт откручиваем не полностью, оставляя 3-4 витка хода. После того как болт ослаблен, прилагаем усилия и тянем колесо на себя, совершая покачивания сдвигая его с посадочного места
После того как колесо подошло в плотную к болту, откручиваем его до конца и полностью снимаем руль.
Далее нужно будет убрать барабан в сборе с подрулевыми переключателями, для этого совмещаем его выступы с технологическими отверстиями в корпусе
После того как болт ослаблен, прилагаем усилия и тянем колесо на себя, совершая покачивания сдвигая его с посадочного места. После того как колесо подошло в плотную к болту, откручиваем его до конца и полностью снимаем руль.
Далее нужно будет убрать барабан в сборе с подрулевыми переключателями, для этого совмещаем его выступы с технологическими отверстиями в корпусе
После, вставляем в образовавшуюся щель деревянный клин.
Ослабляем болт который крепит корпус снизу, но точно так же как болт рулевой колонки не откручиваем его до конца.
Затем небольшим движением сдвигаем болт вдоль оси и демонтируем соединитель с вала колонки.
Разъединяем все колодки проводов, и убираем всю конструкцию в сборе в сторону.
Убираем панель приборов как это было написано в этой статье.
На задней части тоннеля, убираем заглушку и откручиваем болт, фиксирующий её.
Убираем отсоединённую часть тоннеля с ручки стояночного тормоза, при этом убрав колодки со стеклоподъёмников, регулятора и блокировки зеркал (при наличии).
С помощью головки на «10» откручиваем переднюю часть тоннеля, и освобождаем чехол рычага переключения передач из отверстия облицовки.
Отключаем колодку проводов у прикуривателя (проверка состояния прикуривателя), а также достаём пепельницу и коврик.
Последним шагом в снятии тоннеля будет откручивание двух винтов, которые расположены на местах передних подстаканников. После этого, выводим рычаг КПП через нижу облицовки и достаём ее.
Воспользовавшись плоской отверткой или руками, необходимо найти пистоны, которые крепят нижнюю обивку панели со стороны водителя. Полностью снимаем и убираем эту накладку.
Снимаем нижнюю облицовку, минуя серьезное сопротивление всех защелок и фиксаторов.
Отсоединяем автомагнитолу и убираем все колодки питания и антенны.
Преодолев всё сопротивление от зажимов, поддеваем и убираем декоративную консоль с передней части торпедо.
Помечаем все колодки которые идут к приборам с помощью маркера и отсоединяем их.
Демонтируем два болта крепления, фиксирующие нижний блок панели.
Убираем блок управления вентиляцией из корпуса панели, предварительно отсоединив крепление и все тяги, колодки проводов.
С правой стороны панели, убираем колодки у проводов подушки безопасности.
Обращаем внимание на рукоятку управлением внешними световыми приборами. Тянем эту ручку на себя, и она оказывается в руках, за ней расположены два винта, которые крепят сам корпус регулятора
После того, как винты откручены, вдавливаем корпус внутрь торпедо.
С правой и левой стороны, с помощью плоской отвёртки убираем заглушки, закрывающие болты крепления торпедо. Откручиваем эти болты по-порядку.
Демонтируем болт фиксирующий центральную часть панели.
При помощи отвертки демонтируем накладку стойки с правой и левой стороны. Для того, чтобы эти элементы торпедо поддались, придётся с достаточным усилием преодолеть сопротивление фиксаторов.
Далее, когда накладки демонтированы, перед нами открылись верхние болты крепления панели. Откручиваем их поочерёдно с каждой стороны.
Оттягивая «торпедо», нажимаем на клемму, фиксирующую гнездо подключения диагностического оборудования.

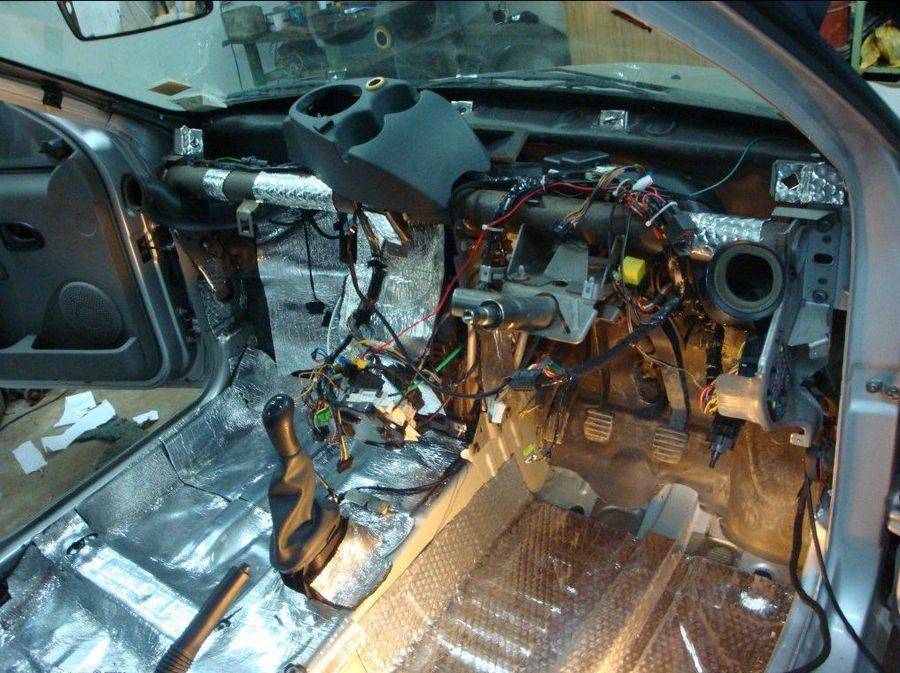

После того, как нашу приборную панель ничего не держит, достаём её из посадочного места и при помощи помощника достаём ее из автомобиля.
Собираем панель в порядке аналогичном порядку снятия.
Почему загорается «пила» на Рено
Индикатор неисправности электронных систем автомобиля может также сообщать владельцу о других неисправностях, но так или иначе они будут связаны с проблемой в системе подачи топлива, воздуха и впрыска.
Теоретически любая ошибка датчиков — ДМРВ, лямбда-зонд, датчика скорости на АКПП — могут привести к появлению «пилы» на приборной панели
Отдельное внимание стоит уделить состоянию дроссельной заслонки, клапана EGR и катализатора отработавших газов — все они имеют свойство зарастать нагаром и копотью, заклинивать и приводить к ошибкам в работе двигателя в момент образования смеси
Не стоит сбрасывать со счетов и нарушение герметичности системы впуска, и забитый воздушный фильтр, и поломки турбины — все это прямо отражается на подаче воздуха в двигатель.
За момент воспламенения смеси в бензиновом двигателе отвечают катушки зажигания — стоит проверить их. Электронная схема реле свечей накаливания на дизельном моторе также может выйти из строя, в результате камера сгорания не прогреется, и воспламенение топливной смеси не будет эфективным. Это причины, по которым значок «пилы» появляется после пуска «на холодную».
Реже, но встречаются такие проблемы, о которых сообщает индикатор неисправности электронных систем «Рено»:
- обнаружена вода в дизельном топливе.
- какая-то из форсунок топливной аппаратуры на дизеле вышла из строя и нуждается в замене: ошибка P1241
- электронная дроссельная заслонка загрязнена, ее необходимо чистить: ошибка DF078 — неисправность в цепи привода дроссельной заслонки
- проблема с реле, управляющим оборотами вентилятора системы охлаждения двигателя: ошибка DF019 — неисправность или обрыв цепи управления реле высоких оборотов вентилятора системы охлаждения
- если «пила» появляется при разгоне на 3-4 передаче или под нагрузкой (в гору), это может говорить о том, что в двигатель поступает недостаточно воздуха : ошибка DF301.
Что делать владельцу
Единственно верной тактикой владельца «Рено», когда он видит на приборной панели лампу неисправности электронных систем — отправляться на на сервис и считывать ошибки оригинальным сканером Clip. А затем проводить ряд проверок, которые предложит сканер.
На форумах владельцы «Рено» обсуждают методы, которые помогли им справиться с проблемой самостоятельно. Можно выделить универсальные рекомендации:
- проверить исправность предохранителей и целостность контактов
- если «пила» загорелась после заправки сомнительным топливом — слить его и заправиться хорошим ДТ
- проверить на герметичность впускной тракт, кулер, шланги и т.п.
- проверить герметичность системы выхлопа — возможно, пропускает воздух (сифонит) гофра EGR
- проверить исправность датчика массового расхода воздуха — именно ДМРВ определяет степень дозирования воздуха в топливной смеси
- проверить исправность датчика лямбда-зонд
- снять АКБ и крышку воздушного фильтра, снять воздухомер и посмотреть, не забита ли его сетка (бывает, что поролон на крышке воздушного фильтра сгнивает и крошится в сетку)
- снять и почистить турбину, проверить ее геометрию, плотность закручивания болтов, промыть интеркулер
- почистить или заглушить клапан EGR, установив вместо него заглушку
- проверить исправность катушек зажигания в инжекторе, заменить неисправные элементы
- проверить реле управления свечей накаливания на дизеле, заменить при необходимости.
ООО «РитейлМоторс» УНП 191477517, з арегистрировано Мингорисполкомом 20 марта 2012г. Регистрационный номер в торговом реестре 402310, д ата регистрации 11 января 2018г. Юридический и почтовый адрес: 220020 г. Минск, ул. Тимирязева, д. 85а, пом. 204
Как установить и отрегулировать противотуманную оптику?
Как происходит установка противотуманных фар? Перед началом процедуры следует внимательно ознакомиться с существующими правилами, как устанавливаются противотуманные фары, что позволит избежать негативных последствий неграмотного монтажа и избавит владельца от нежелательных неудобств. В числе таковых присутствует не эффективное освещение обочины, а банальное ослепление встречных участников потока.
В качестве монтажной процедуры, когда осуществляется установка противотуманных фар, можно избрать два варианта ее реализации: путем самостоятельного выполнения полного комплекса манипуляций и посредством обращения к специалистам профильной мастерской.
Если владельцем избран вариант собственноручной установки противотуманных осветительных приборов, то ему рекомендуется следовать нижеприведенному алгоритму производства работ.
- Первоначально проверяем наличие в монтажном блоке Renault Logan, расположившемся в подкапотном пространстве, специального реле. Если таковой элемент отсутствует, то приобретаем его.
- Устанавливаем автомобиль на достаточно ровную поверхность и демонтируем передний бампер с щитками для отвода грязи.
- В качестве посадочных мест для монтажа противотуманных приборов на бампере изначально присутствуют так называемые «маски». Они выглядят как пластиковые элементы, окрашенные черным цветом.
- Установка противотуманных фар происходит строго в обозначенные места и фиксируем к поверхности бампера саморезами (2-3 шт.).
- Устанавливаем бампер Renault Logan и подключаем электрический разъем к патрону со вставленной в него лампой. Проверяем надежную фиксацию патрона в корпусе и стекло противотуманной фары, дабы обезопасить себя от неприятного «дребезжания» светового пучка (т. е. лампы) при движении.
- Проводку прикрепляем к бамперу Renault Logan посредством пластикового фиксатора.
- Монтируем отводящие грязь щитки.
- Выполняем регулировку оптики.
Снятие кпп
В некоторых случаях возможна замена сцепления без снятия коробки. Но чтобы выполнить эту операцию как следует, лучше не отодвигать ее от двигателя. Демонтаж коробки начинается со снятия подрамника:
- Откручиваем 3 болта со стороны бампера
- Снимается кронштейн задней опоры двигателя.
- Снимаются болты с рулевого механизма
- Выхлопная труба отсоединяется от коллектора.
Снимается стартер. Для этого откручиваются клеммы и крепежные винты.
Помимо этого, коробка удерживается еще несколькими болтами. Они расположены со стороны масляного картера и еще 2 притягивают ее к двигателю.
Выполнив все вышеперечисленные действия, нужно подставить опоры под мотор и коробку. Затем можно снять левый кронштейн двигателя.
Пошаговый порядок действий
None Для того, чтобы снять панель приборов необходимо действовать аккуратно и строго придерживаться следующему порядку действий:
- В первую очередь снимаем кожух на рулевой колонке, для этого выкручиваем из его корпуса несколько длинных болтов.
- После этого, необходимо снять декоративную панель дефлектора воздуховода со стороны водителя. Она крепится на фиксаторах и защелках, достаточно лишь аккуратно потянуть панель на себя.
Для того, чтобы сорвать его с места придётся приложить усилия.
Вид декоративной накладки с обратной стороны.
Все отмеченные маркером защёлки необходимо снять.
Далее, таким же образом отщёлкиваем панель справа, но только так, чтобы можно было подобраться к панели приборов.
Отодвинуть его нужно ровно на столько, на сколько потребуется чтобы не мешал.
Вот этот фиксатор необходимо демонтировать.
Фиксатор отмеченный маркером, необходимо точно демонтировать.
Далее выкручиваем винты, которые находятся снизу панели приборов и фиксируют кожух.
Откручиваем винты при помощи шестигранника.
Демонтируем этот кожух отжав защёлки крепления, только соблюдайте аккуратность при снятии защелок с правой стороны, так как декоративная накладка может немного мешать.
Когда декоративная панель демонтирована мы подобрались непосредственно к щитку приборов.
Снимаем ее вывернув болты, находящиеся по двум сторонам. Необходимые болты отмечены маркером.
Установку проводим в обратном порядке снятию.
Как снять панель приборов на рено логан: фото, видео
Рубрика: Renault
Опубликовано 29.08.2018 ·
Комментарии: Комментарии к записи Как снять панель приборов на рено логан: фото, видео отключены ·
На чтение: 4 мин
В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. При этом торможение будет происходить как на автомобиле, не оборудованном АБС.
Спецпредложение по программе Комплекс-Сервис «Регулярное ТО». Спешите!
Загорается при включении зажигания и горит во время пуска двигателя. Функционирует, если в ступице рулевого колеса автомобиля установлена подушка безопасности. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение.
В погоне за цифровыми технологиями Renault решил установить в Scenic II полностью цифровую комбинацию приоров, за что авто владельцы расплачиваются до сих пор. Кратковременным нажатием на кнопку меняют минуту за минутой 3 — спидометр показывает, с какой скоростью в данный момент движется автомобиль.
Оно то и не удивительно все та же цифровая приборная панель ну и как следствие такая же технология изготовления.
Как запустить тест приборной панели любого Renault
И правда первые комбинации приборов Renault Laguna которые попадали к нам в ремонт просто выключались на ходу или не включались вовсе. Щиток приоров Renault Laguna II, удивил уже больше с одной стороны полностью он уже не гас, а брехал лишь местами то тот датчик то этот то индикатор, но частенько радовал своего владельца сообщением о отсутствии заряда АКБ.
Но э классика жанра третье поколение приборных панелей Renault Laguna III не стало менять традиций и тоже регулярно попадает к нам на ремонт.
То в комбинации приоров Renault Laguna III требуется ремонт освещения то и вовсе экран перестает работать.
Вовремя не произвести ремонт приборной панели Renault Mascott II чревато серьезными проблемами все дело в том, что характерная неисправность комбинации приоров Renault Mascott II это некорректное отображение топлива и температуры. Я думаю перегреть ДВС или остаться на трассе без топлива не хочет ни один автовладелец.
Поэтому, как только вы заподозрили в своем щитке приборов Renault Mascott II неисправность, не стоит откладывать ремонт комбинации приборов Renault Mascott II в долгий ящик и в кротчайший срок обратится к нам мы вам с радостью поможем. Второй вариант конечно же менее опаснее первого, но тоже… особенно в вашем регионе много камер на дороге.
Все дело в том, что характерная неисправность второго варианта щитка приборов Renault Master II и Renault Trafic II это некорректное отображение реальной скорости автомобиля и следствие чего штрафы за превышение скорости.
Здесь же будет уместно упомянуть о ремонте приборной панели Renault Megane Scenic все дело в том, что она очень схожа по неисправности с описываемой и отличается только дополнительным появлением сообщений об неисправности автомобиля.
Определяем причину неисправности см.
Если неисправность устранить не удалось, необходимо обратиться на СТО; 17 — сигнализатор минимального уровня топлива в баке загорается оранжевым светом при пуске двигателя и гаснет через три секунды.
Если сигнализатор загорается после включения зажигания или горит во время движения автомобиля, значит, в системе имеется неисправность.
В этом случае необходимо обратиться на СТО для устранения неисправности; 23 — сигнализатор включения ближнего света фар загорается зеленым светом; 24 — сигнализатор антиблокировочной системы тормозов ABS загорается оранжевым светом при включении зажигания и потом гаснет.
Если сигнализатор загорается при движении автомобиля, значит, в системе имеется неисправность.
При этом торможение будет происходить как на автомобиле, не оборудованном АБС. Снимаем рулевое колесо см.
Снимаем подрулевые переключатели вместе с соединителем см. Снимаем комбинацию приборов см.
Отсоединяем колодки проводов от выключателя зажигания и катушки иммобилайзера см. Снимаем облицовку туннеля пола см.
Навигация по сайту
Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, и слабым натяжением или обрывом ремня привода вспомогательных агрегатов. Загорается при включении зажигания и горит во время пуска двигателя.
Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение.
При загорании лампы необходимо проверить электронный блок управления с помощью функции самодиагностики и устранить неисправность.
Как Снять Панель Приборов На Рено Логан
Renault Logan (Рено Логан) ремонт и обслуживание
Вам потребуются: ключ TORX T20, отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите подрулевые переключатели в сборе с соединителем (см. «Проверка и замена подрулевых переключателей»).
7. Извлеките из накладки панели приборов заглушку гнезда для магнитолы.
8. отсоедините от заглушки колодки жгутов проводов и кабель антенны и снимите заглушку.
9. Аккуратно подденьте отверткой край центральной накладки панели приборов.
10. и, преодолевая сопротивление ее пружинных фиксаторов, отсоедините накладку от панели приборов.
Действуйте осторожно, так как фиксаторы очень жесткие и при чрезмерном усилии можно испортить внешний вид накладки или панели приборов. 11
Сжав фиксаторы, отсоедините колодки жгутов проводов от выключателей стеклоподъемников передних дверей, центрального замка, электрообогрева стекла задка, аварийной сигнализации и снимите центральную накладку панели приборов
11. Сжав фиксаторы, отсоедините колодки жгутов проводов от выключателей стеклоподъемников передних дверей, центрального замка, электрообогрева стекла задка, аварийной сигнализации и снимите центральную накладку панели приборов.
Устройство печки автомобиля Renault Logan
Отопитель располагается под приборной панелью в центральной части. Основные составляющие отопителя — вентилятор, распределительные заслонки и радиатор.
Основные узлы отопителя Рено Логан: 5 — распределительный блок; 6 — радиатор отопителя; 7 — трубопроводы отопителя; 8 — резитор вентилятора; 9 — передний левый воздуховод для обогрева пространства ног; 10 — трос управления рециркуляцией воздуха; 11 — трос управления распределением воздуха; 12 — трос управления температурой воздуха

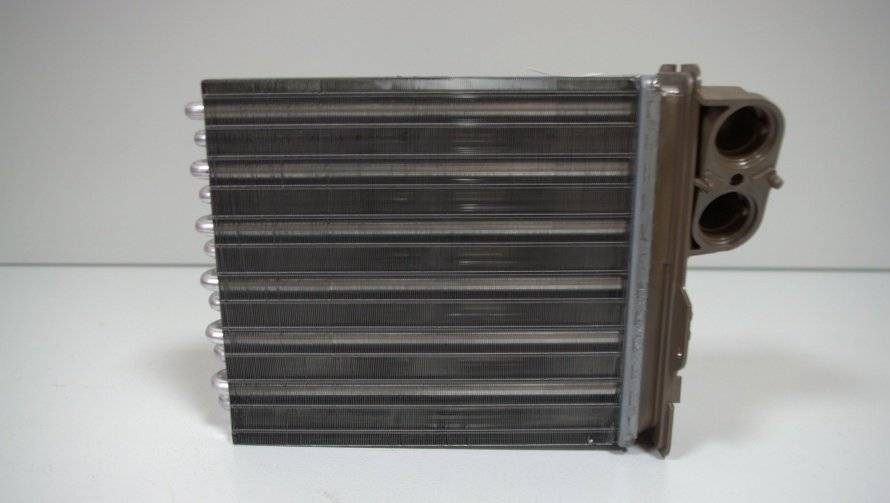

Радиатор отопителя
Центральный узел системы отопления — это теплообменник отопителя (печки), или радиатор. Главная функция радиатора — нагрев поступающего в салон воздуха.
Радиатор отопителя отвечает за нагрев поступающего в салон воздуха

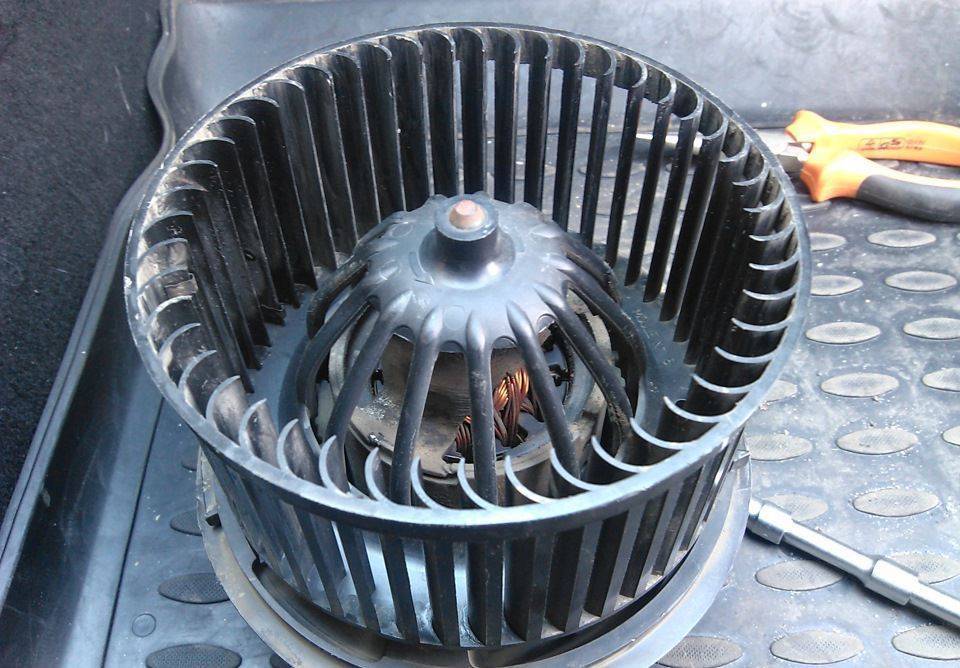

Вентилятор отопителя
Воздух к отопителю во время движения активно поступает через специальные отверстия в накладках щитка передка. Когда необходима более интенсивная подача воздуха, в дело вступает вентилятор. Чем быстрее он вращается — тем больше воздуха поступает к системам отопителя.
Вентилятор обеспечивает поступление большего количества воздуха к отопителю
Резистор вентилятора отопителя
В физике под резистором понимается пассивный элемент электрической цепи, который может выполнять разные функции: преобразовывать силу тока в напряжение и наоборот, ограничивать ток, поглощать электрическую энергию и т. д.
В составе печки резистор отвечает за работу вентилятора, а именно: регулирует скорость вращения его лопастей. Резистор присоединён к электродвигателю и распределяет ток, обеспечивая, как правило, четыре скорости вентилятора.
Резистор позволяет регулировать скорость вентилятора отопителя
Почему выходит из строя резистор
Причиной поломки резистора является перегорание. Дело в том, что он постоянно находится под напряжением и передаёт ток. Опытные мастера, впрочем, утверждают, что выход резистора из строя может быть связан с неисправностями или загрязнением вентилятора в целом.
Когда резистор выходит из строя, весь электрический ток напрямую поступает к вентилятору, и тот работает только на четвёртой, максимальной скорости. Поэтому диагностировать данную поломку для автолюбителя не составит особого труда.
Как работает печка Renault Logan
В салон автомобиля поступает воздух — как естественным путём, так и при помощи вентилятора. Поступающий снаружи воздух может проходить через радиатор, тем самым нагреваясь, или же мимо него. Это зависит от положения заслонки, которая связана с регулятором температуры.
Радиатор нагревает поступающий в салон воздух. Это происходит за счёт циркуляции, как ни странно, охлаждающей жидкости. Она отводит тепло от работающего двигателя, нагревается и в нагретом состоянии по специальным патрубкам поступает к радиатору. Максимальная температура нагрева может составлять до 100 градусов — система является замкнутой и находится под давлением, что позволяет ей выдерживать такие нагрузки.
Нагретый воздух поступает в салон через дефлекторы — специальные отверстия, расположенные в центре и по бокам панели приборов. Интенсивность подачи воздуха регулируется при помощи блока управления отопителем.
Снимаем комбинацию приборов с Renault Logan
Помечаем все колодки которые идут к приборам с помощью маркера и отсоединяем их. Демонтируем два болта крепления, фиксирующие нижний блок панели. Необходимые нам болты отмечены стрелками. С правой стороны панели, убираем колодки у проводов подушки безопасности. Разъединяем вот эту колодку.
Обращаем внимание на рукоятку управлением внешними световыми приборами. Тянем эту ручку на себя, и она оказывается в руках, за ней расположены два винта, которые крепят сам корпус регулятора
После того, как винты откручены, вдавливаем корпус внутрь торпедо. После того как два болта откручено, можно без труда выдавить регулятор внутрь торпедо. С правой и левой стороны, с помощью плоской отвёртки убираем заглушки, закрывающие болты крепления торпедо. Откручиваем эти болты по-порядку.
Откручиваем саморезы, которые крепят щиток приборов в посадочном месте торпедо. Аккуратно вынимаем блок приборов и отключаем от него колодки с проводами. Устанавливаем комбинацию приборов в обратном порядке.
Замена приборной доски на Рено Логан,Сандеро, Лада Ларгус
Снимаем торпедо с Renault Logan 1. Демонтируем кожух рулевого колеса, как это было описано выше, при снятии комбинации приборов. С обратной стороны рулевого колеса откручиваем винты крепления подушки безопасности.
Аккуратно отводим подушку безопасности от руля. Подцепляем фиксатор кабеля питания подушки. Немного приподнимаем фиксатор, после чего отключаем колодку с кабелем от подушки безопасности. Снимаем подушку безопасности с рулевого колеса.
Следует отметить, что винт откручиваем не полностью, оставляя его на трех витках резьбы. С довольно большим усилием тянем рулевое колесо на себя. Немного покачивая сдвигаем его по шлицам вала рулевой колонки.
Полностью отвинчиваем винт крепления и снимаем руль с вала. Проворачиваем на некоторый угол барабан с подрулевыми переключателями до момента, когда будут совмещены выступы барабана с технологическими пазами на самом корпусе.
Вставляем в щель небольшой заточенный деревянный клин. Отпускаем винт, посредством которого фиксируется соединитель.
Снимаем нижнюю облицовку консоли панели приборов. Снимаем накладку консоли панели приборов см.
Снятие панели приборов Рено Логан
Отворачиваем два самореза крепления блока управления вентиляцией, отоплением и кондиционированием см. С правой стороны, изнутри панели приборов снимаем колодки проводов подушки безопасности с держателем и вытягиваем колодки с проводами из-под панели приборов.
Поддев и приподняв отверткой фиксатор… …отсоединяем колодку жгута проводов от колодки проводов подушки безопасности. После этого отсоединяем их и снимаем накладку консоли. Откручиваем винты крепления блока отопления и вентиляции салона автомобиля. Вытягиваем блок вентиляции из торпедо.
Нажимаем на фиксатор и отключаем от него колодку с проводами.
Также отсоединяем и тягу отопителя. Полностью снимаем блок вентиляции и отопления.
Изнутри приборной панели с правой стороны разъединяем колодки проводов подушки безопасности. Тянем на себя ручку изменения направления света фар и снимаем ее. Откручиваем винты, которыми регулятор прикреплен к приборной панели.
После того как винты полностью откручены, проталкиваем регулятор света фар внутрь торпедо. Поддеваем плоской отверткой и снимаем заглушку винта левого бокового крепления торпедо.
Точно так же поступаем и с правой заглушкой. Откручиваем саморез, который крепит приборную панель в центральной ее части.
Отверткой с прямым жалом немного поддеваем декоративную накладку правой стойки лобового стекла и, преодолевая сопротивление пистонов-фиксаторов, снимаем ее. Аналогичным образом поступаем и с накладкой левой стойки. Откручиваем винт левого верхнего крепления торпедо. После этого откручиваем винт правого верхнего крепления.
