Снятие генератора для замны на Форд Фокус 2 с двухлитровым двигателем

10.6. Ford Focus II. Снятие и разборка генератора — «ВАЖНО ВСЕМ» — автотранспортный портал

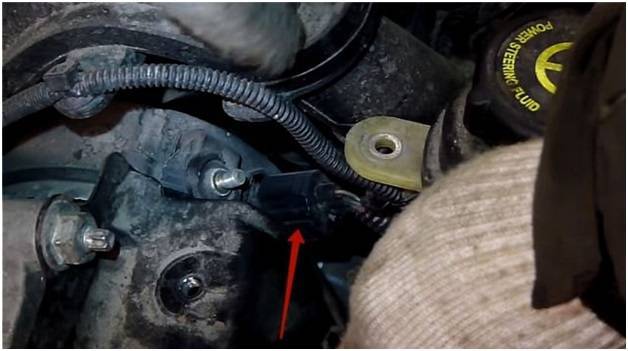

Нажав на фиксатор, отсоединяем колодку проводов от разъема генератора.

Снимаем защитный колпачок.

Головкой «на 10» отворачиваем гайку крепления наконечника провода к выводу генератора.

Снимаем наконечник провода с вывода генератора.

Головкой «на 15» отворачиваем болт нижнего крепления генератора.

Тем же инструментом отворачиваем болт и гайку верхнего крепления генератора.

Вынимаем болт…

…и снимаем кронштейн бачка гидроусилителя.

Сдвигаем генератор со шпильки…

…и вынимаем генератор из моторного отсека.

Маркировка генератора Устанавливаем генератор в обратной последовательности.

РАЗБОРКА ГЕНЕРАТОРА

Разбираем генератор для проверки и замены регулятора напряжения с щеткодержателем и выпрямительного блока.

Головкой «на 7» отворачиваем четыре гайки крепления кожуха генератора.

Ножом очищаем герметик с внутренней стороны кожуха…

…и снимаем кожух генератора.

Очищаем от герметика гайку крепления вывода генератора.

Головкой «на 10» отворачиваем гайку…

…и снимаем вывод генератора.

Головкой «на 8» отворачиваем гайку крепления щеткодержателя с регулятором напряжения. Снимаем шайбу, установленную под гайкой.

Крестообразной отверткой отворачиваем два винта крепления щеткодержателя с регулятором напряжения.

Снимаем щеткодержатель с регулятором напряжения в сборе.

Снимаем с щеткодержателя защитную пленку.

Снимаем крышку щеток.

Отверткой разжимаем три вывода выпрямительного блока.

Головкой «на 8» отворачиваем две гайки крепления выпрямительного блока.

Снимаем выпрямительный блок. Для проверки короткого замыкания обмотки ротора на «массу»…

…подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и валу ротора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить ротор или генератор.

Обзор генератора

На Ford Focus 2 применяется генератор переменного напряжения. Он имеет электромагнитное возбуждение. В конструкции источника питания предусмотрен автоматический регулятор напряжения и выпрямительный блок.

Для охлаждения узла на валу ротора имеется крыльчатка вентилятора. Механическая энергия передается генератору через приводной шкив. Вал установлен на подшипниках, смазка которых заложена на весь срок службы узла.

Особенностью Ford Focus 2 является то, что помимо собственного электронного регулятора, на работу генератора влияет ЭБУ силового агрегата. Модуль повышает выходное напряжение, если окружающая температура стала слишком низкой. Это позволяет более эффективно выполнять заряд АКБ. ЭБУ также отключает источник питания во время запуска мотора, чтобы снизить нагрузку на стартер. Помимо этого модуль увеличивает обороты коленвала на холостом ходу, если на генератор воздействует повышенная электрическая нагрузка.

На Ford Focus 2 можно встретить источники питания на 120 A, 14 B и на 150 A, 14 В. Тип устанавливаемого генератора зависит от объема силового агрегата.

Артикульный номер и стоимость оригинального генератора Ford Focus 2 и его аналогов

Фирменный генератор Ford Focus 2 на 120 A, 14 B идет под артикульными номерами:

• 3M5T10300PC;
• 1477737;
• 1229258;
• 1255712.

Таблица — Хорошо зарекомендовавшие себя альтернативы оригинального генератора 120 A, 14 B

ПроизводительАртикульный номер генератораПримерная стоимость, рубль

Starline	AX1147	12500-14000
Koyo	WCPA67551AM	4000-6500
Bosch	986049171	8000-10000
Mazda	Y60118300	3600-7800
Krauf	ALN1865	11000-15600

Родной источник питания на 150 A, 14 В имеет номера по каталогу:

• 3M5T10300YB;
• 3M5T10300YD;
• 1748630

За бывший в употреблении узел потребуется отдать от 3700 рублей. Альтернативные варианты родного оригинального источника питания представлены в таблице ниже.

Таблица — Рекомендованные аналоги оригинального генератора 150 A, 14 В

ПроизводительНомер по каталогуПримерная стоимость, рубль

HC Parts	CA1834	5300-7800
Starline	AX1194	10400-18900
ERA	210358	8800-11400
Denso	DAN930	5500-8000
Behr-Hella	8EL011711801	13500-21500

С использованием мультиметра

Этот прибор позволяет замерить токи и напряжение, но нам понадобится только последнее. Генераторы имеют ряд установленных параметров, отклонение от которых позволяет выявить неисправность устройства. Напряжение на аккумуляторной батарее должно составлять 12,5 — 12,7 вольт. Во время запуска этот показатель может кратковременно увеличиться до 13,8 — 14,8 вольт. Далее напряжение уровняется до приблизительно 13,8. Если фактические показатели при измерении отличаются от вышеописанных, то необходима диагностика агрегата.

Двигатели Duratec

Бензиновые двигатели серии Duratec производятся компанией Форд с 1993 года. Моторы бывают четырех- и шестицилиндровые, на автомобиль Форд Фокус-2 устанавливаются ДВС 1.4/ 1.6/ 1.8/ 2.0/ 2.5 литра. Самые распространенные типы двигателей – объемами от 1.6 до 2.0 л, гидрокомпенсаторы на ДВС не предусмотрены, клапана регулируются подбором толщины шайб, расположенных в толкателях между распредвалом и самим клапаном.

16-клапанный Duratec – четырехцилиндровый, рядный движок с топливной системой распределенного впрыска, с цепью ГРМ, заводом установлен ресурс 250 тыс. км, но на практике мотор ходит дольше. Также этим силовым агрегатом комплектуются легковые автомобили Ford:

Движок еще устанавливается на Mazda 2, Volvo C30 и S40. Самый большой недостаток Duratec 1.6 – малая мощность, особенно это ощутимо в комплектации с АКПП и включенным кондиционером.

Моторы Duratec HE 2.0 и 1.8 очень похожи по своей конструкции, они отличаются только диаметрами цилиндров и поршней. Двухлитровый ДВС является более выгодным вариантом по сравнению с 1.8 – при почти одинаковом расходе топлива «двухлитровик» мощнее и работает тише. Ресурс заводом-изготовителем заявлен 300 тыс. км, но моторы в некоторых случаях пробегают и до полумиллиона километров.

Клапана на ДВС серии Дюратек положено регулировать через 150 т. км, ресурс цепи ГРМ – свыше 200 т. км. Моторное масло меняется после 10-15 тысяч, воздушный фильтр – через 15 т. км пробега.

Снять Генератор Фокус 2 1.8

На самом деле, все автомобилисты были поставлены задачи с генератором. Для ремонта агрегата эта деталь абсолютно необходима. В статье будет рассказано о том, как можно снять генератор с Ford Focus 2-го поколения и 2-литрового двигателя, мы также опишем процесс конкретно.

Видео о замене генератора на 2,4-литровый двигатель Ford Focus:

Видеоматериал процесса демонтажа генератора на транспортном средстве. Аспекты, тонкости и хитрости процесса.

Обозначение генератора справа.

Есть два способа снять генератор с помощью Ford Focus II 2.7.0. Первый вариант прост. Это требует удаления продукта снизу, все из которых требуют ямы или подъема немедленно. Если в проходе нет ни 1-го, ни другого, то появляется более сложный метод. демонтаж сборки через верх.

Чтобы разобрать генератор с Ford Focus II 4.0, вам понадобится комплект оборудования, 2-3 часа времени (взятый со склада, а также экономия, уход от практики, редко достается нашему клиенту), а также знания в дизайне автомобиля , Рекомендуется иметь электрическую схему двигателя и, в частности, электрическую сборку устройства. Что вам нужно сделать, это посмотреть на оба способа демонтировать генератор Ford Focus 2.4.

Начиная специально для выполнения работы, машину следует загнать в яму, как это называется подъемник. В начале работы будут проводиться под капотом. Что нам нужно сделать, это пройти процесс:

Снимите клемму аккумулятора и найдите натяжной ролик.

Замена генератора на Форд Фокус

Снимите нижнюю опору генератора.

Открутите крепление трубки кондиционера.

Отсоединяем блок проводки от генератора.

Этот вариант снятия генератора потребует разборки дополнительных деталей, которые сможет снять редкий автомобилист. Если вы не уверены в своих силах, то вам следует обратиться за помощью к специалистам. Что нам нужно сделать, это продолжить:

1. Как и в первом методе, мы выполняем операции с 1 по 3.
2. Мы демонтируем правую фару, чтобы добраться до верховых частей.
3. Теперь найдите болт, который фиксирует деталь, и открутите ее.

Обозначение нижнего болта крепления генератора.

Используя длинную лебедку, откручиваем крепление генератора.

К выбору генератора для автомобиля следует отнестись более серьезно. Это зависит от характеристик продукта, от того, как измеряется заряд батареи и от напряжения на плате. Для Ford Focus 4.5, помимо оригинала, есть несколько аналогов, которые устанавливаются на автомобиль.

Ремонт генератора ford focus 2 105 amp

На всех секундах Focus с 2-литровым двигателем установлены генераторы Denso с номером детали 30667071. Средняя цена продукта в Российской Федерации составляет около 20 000 рублей.

Часто при замене генераторной установки 120 А заменяет 105.

Помимо оригинала, в магазинах автозапчастей вы всегда найдете большое количество аналогов, которые легко можно установить на автомобиль. Что вам нужно, рассмотрим основные из них:

Когда наш клиент рассматривал вопросы, связанные с разборкой и выбором генератора для Ford Focus 2.7, стоило бы рассмотреть обстоятельства, при которых автомобилисту придется разбирать автомобильную часть:

• При ремонте генератора.
• Восстановите вспомогательные узлы, к которым узел не может получить доступ.
• Для ремонтных работ и мелкий ремонт двигатель.
• Ремонт кузовных деталей, требующих снятия генератора.
• Для диагностики и ремонта электрических цепей бортовой сети.

Извлечение генератора из Ford Focus II 5.0 является распространенной, но сложной процедурой, требующей знания особенностей двигателя и моторного отсека. Ни один автомобилист не может справиться с этим процессом. И почему рекомендуется, для кого при регистрации появления затруднений предназначено обратиться в автосервис.

Все большее внимание следует уделять выбору деталей, так как эффективность и правильное функционирование бортовой сети зависит от свойств продукта. Помимо уникальных деталей, на машине установлено несколько аналогов

Признаки неисправности генератора

Поломку генератора можно фиксировать по появлению определенных симптомов в вашем автомобиле

Обязательно обращайте внимание на следующие признаки:

• Проблемы с пуском мотора. Это может возникать из-за того, что батарея недополучает заряд от генератора, соответственно, пусковых токов недостаточно для старта. Обратный случай, когда генератор наоборот перезаряжает аккумулятор, сокращая в разы срок его эксплуатации. Это сопровождается вскипанием батареи. Как правило, когда напряжение в бортовой сети падает ниже отметки в 12 вольт, машина не заводится, но стартер при этом может прокручиваться.
• Перепады в освещении. Это касается не только фар машины, но и подсветки приборной панели. Если аккумулятор выдает недостаточно энергии, то напряжения в бортовой сети будет недостаточно для корректной работы систем освещения. В первую очередь проведите осмотр ремня генератора.
• Регулярное загорание лампочки с иконкой АКБ на приборной панели. Это означает, что батарея не заряжается, соответственно, необходимо срочно доехать до станции техобслуживания или места стоянки. Как только заряд кончится, энергии не хватит даже на подачу искры на свечи.
• Появление нехарактерного свиста из-под капота. Это говорит о том, что приводной ремень сильно износился или ослаб. Если он износился, то проведите замену, а при обнаружении слабой натяжки необходимо выяснить причину этого эффекта и устранить ее, после чего отрегулировать ремень.
• Появление дымка из-под капота и запаха горелой резины. Ремень элементарно может перегреваться, что опасно разрывом. Если куски резины попадут на ремень ГРМ и нарушат фазы газораспределения, то это чревато и поломкой мотора. Проверьте, не наклонен ли вал генератора, насколько качественное сцепление с ремнем.
• Звонящий и шуршащий шум. Он может говорить о критическом износе подшипников в конструкции генератора. Проверить это можно только путем разборки корпуса, поэтому обратитесь в специализированные мастерские для точного выявления уровня износа подшипников.
• Появление электрического гула. Аналогичный шум вы можете слышать при работе электротранспорта, например, трамваем или троллейбусов. Это происходит по причине замыкания обмотки генератора и требует немедленного вмешательства. Чаще всего приходится полностью менять генератор.

Причины появления этих симптомов самые разнообразные: естественный износ или коррозия, нарушение правил эксплуатации, внешние факторы (воздействие грязи, высоких температур).

Неисправности электронных блоков управления FORD

На автомобилях марки Ford также возникают неисправности электронного блока управления двигателем. На автомобили Ford устанавливаются ЭБУ таких производителей как Bosch, Delphi, EEC VI, Ford, Siemens, реже можно встретить Continental, Magnetti Marelli и MITSUBISHI.

В процессе восстановления блоков, будет собираться статистика неисправностей и здесь будут размещаться наиболее явные признаки выхода блока управления из строя.

Отчеты по ремонту и восстановлению ЭБУ («мозги») автомобилей Форд:

Частой проблемой блоков управления Continental SID208 автомобилей Ford Transit является попадание воды в корпус ЭБУ. Эта проблема имеет место быть и на Citroen Jumper и Peugeot Boxer с евронормами Евро-5. После попадания воды последствия могут быть разными. Вода попадает во внутрь через разъемы (неудачное расположение под капотом). Но восстановить можно.

Один из примеров восстановления SID208. Авто Форд Транзит, 2012 г.в. двигатель 2,2 L, 150 л.с. Авто не заводится. Нет управления форсунками.

Компьютерная диагностика при этом выдает следующие ошибки:

• P0A09:00-A7 — низкое напряжение в электрической цепи неисправности преобразователя DC-DC;
• P062D:00-A7 — характеристи электрической цепи усиления топливных форсунок, ряд цилиндров №1. Тип неисправности — внутренняя электронная неисправность.
• P0A09 — неисправность преобразователя DC-DC вследствие низкого напряжения в электрической цепи.

Управление напряжением пьезопривода:

250 кОм (20°C) 100

140 В при 250 бар)

Условие регистрации данной ошибки:

• контроль напряжения
• сбой питания в системе управления напряжением форсунки, отказ цепи ЦПУ

По результатам осмотра платы. Отсутствует высокое напряжение 120В на форсунки, которое накапливается схемой преобразователя напряжения. Исходное напряжение +12В на преобразователь поступает. Коррозия платы минимальна, проводники целые, переходные отверстия в некоторых местах повреждены.

Данный экземпляр был достаточно сильно поврежден водой. Но коррозии не было, поэтому большие шансы восстановить блок с гарантией. Выполнили замену компонента управления и контроля схемы восоковольтного преобразователя напряжения. Восстановили плату модуля с повышающими трансформаторами. Замена различных компонентов в объвязке. Проверена работа на столе и на автомобиле. Проблем нет, все работает корректно, ошибок нет. На такой ремонт предоставляем гарантию! Есть в наличии исправные ЭБУ, принимаем неисправные в зачет исправных.

Процесс замены генератора на Форд Фокус 2 с двигателем на 1.6

Замена генератора на Ford Focus 2 выполняется по нижеприведенной инструкции.

Открутить болт крепления бачка гидроусилителя.

Отсоединить патрубок.

Снять бачок.

Отсоединить силовой провод.

Отсоединить провод от генератора.

Отсоединить разъем.

Открутить нижний болт генератора.

Открутить верхний болт.

Открутить гайку.

Вывернуть шпильку.

Изъять шпильку.

Снять генератор.

Установить новый узел.

Вкрутить шпильку

Установить пластину.

Вкрутить болт.

Надеть ремень.

Натянуть ремень.

Проконтролировать установку ремня.

Провернуть шкив.

Установить бачок.

Подсоединить колодку.

Прикрутить провод.

Установить бачок ГУР.

Проверить работу генератора.

Ford Focus Wagon 2.0 › Бортжурнал › Снятие и ремонт генератора на duratec 2.0

Начну с того что начало что то жужать под капотом, поменяв ролик и ремни — выяснил что не они:-) Опытным путем( ухом под двигателем) предположил что это подшипники генератора, и сегодня решил это дело решить ( потом слегка пожалел об этом )

Пришел в гараж — натопил :

и снимаем ремень(прошу прощения за грязный двигатель

Снимаем защиту и снизу видим генератор( у меня стоял Denso 120 A Made in japan)

Откручиваем болты генератора ключем на 10

Откручиваем трубку кондиционера от поддона

Выворачиваем генератор так чтобы открутить плюсовой провод

И потихоньку начинаем вынимать генератор

Откручиваем пластиковую крышку, снимаем щетки и отпаиваем медные провода от диодных мостов

Стягиваем крышку вот таким вот сьемником

В итоге видим вот это (подшипник тоже сьемником стягивается

Но так как мой сьемник слегка не подлазил — пришлось сделать пропил

И новый подшипник на месте

Далее у меня встал вопрос а как же снять передню муфту и заменить пошипник там? что я только не делал и чем только не пытался — снять у меня ее не удалось, поехал в сервис по генераторам и стартерам — и ахренел — звоню мне говорят приезжайте (сразу сказал что мне нужно сегодня) Приехал говорю вот генератор посмотрите, мастер говорит “ну посмотрел” чинить типа не буду оставляй через два дня заберешь, кароче я не буду описывать весь этот бредовый диалог, он мне дал шестигранник и сказал едь на шиномонтаж они тебе открутят, приезжаю на шинку — ребята с круглыми глазами и в шоке решили попробовать не получилось ! потом я заехал в магазин инструмента чтобы купить спец ключ и нашел _ вот радости то было, но вот беда он только в наборе а тот стоит 2700 ?, кароч бросил я эту затею и решил испытать судьбу и собрал все назад!

В Итоге ТИШИНА — видимо шумел только задний подшипник ! а на будущее хочу заказать себе этот долбаный спец ключ!

Замена щеточного узла

Наиболее распространенными поломками, по которым приходится снимать генератор, являются износ графитных щеток и подшипников ротора. Эти неисправности можно отнести к механическим и устранить их можно самостоятельно.

Для замены щеточного узла потребуется всего лишь ключи на 8 и 10, а также плоская и крестовая отвертки.

Щеточный узел располагается под задней крышкой, и полная разборка генератора не потребуется. Чтобы заменить щетки, необходимо демонтировать заднюю крышку, и для этого:

• Выкручиваем вторую гайку на шпильке, к которой подсоединяется силовой кабель;
• Ключом на 8 скручиваем три гайки крепления крышки;
• Отверткой выкручиваем винт клеммной перемычки;
• Снимаем крышку.

После демонтажа крышки, остается выкрутить три винта щеточного узла, снять его, установить новый и собрать все обратно.

Весь процесс работ описан в официальной инструкции.

Помимо щеток, сняв заднюю крышку можно также поменять регулятор напряжения и выпрямительный мост.

Что касается подшипников, то для их замены придется полностью разбирать узел.

Неисправности, связанные с электрической частью – обрывы обмоток, их замыкание и иные поломки ремонтируются только в специализированном сервисе.

В ряде случаев такие неисправности устранить не удается и генератор просто заменяется на новый.

Источник

Процесс замены генератора

Маркировка генератора Desno.

Демонтаж генератора с Ford Focus II 2.0 может проводиться двумя способами. Первый вариант – самый простой. Он подразумевает снятие изделия снизу, но при этом в обязательном порядке нужна яма или подъёмник. В случае если нет ни одного, ни другого, то в силу вступает более тяжелый способ – демонтаж узла через верх.

Чтобы провести демонтаж генератора с Ford Focus II 2.0 потребуется набор инструментария, пару часов свободного времени (взято с запасом, а то, как показывает практика, не всегда все идет гладко), ну и познания в конструкции автомобиля. Рекомендуется под рукой иметь монтажную схему двигателя и непосредственно узла электрики силового агрегата. Итак, рассмотрим оба способа демонтажа генератора с автомобиля Форд Фокус 2.

Способ первый: через низ

Прежде чем приступить непосредственно к выполнению работ, автомобиль стоит загнать на яму или подъемник. В первую очередь, работы будут проводиться в подкапотном пространстве. Итак, приступим к рассмотрению процесса:

1. Снимаем аккумуляторную клемму-минус.
2. Необходимо отодвинуть самонатяжной ролик.

   Снимаем клемму АКБ и находим натяжной ролик.

3. Когда ролик отжатый, можно снять приводной ремень с генератора. Аккуратно, поскольку место труднодоступное и легко можно поранить руки. Откручиваем ролик натяжителя. Снимаем ремень привода генератора.
4. Теперь, чтобы добраться до креплений, необходимо залезть под низ транспортного средства и демонтировать защиту двигателя. Зачастую болты крепления защиты – ржавые и рекомендуется предварительно применить ВД.
5. Находим колодку проводов на генераторе.

   Месторасположение генератора снизу.

6. Отсоединяем колодку проводов от генератора. Скорее всего, придется изловчиться, поскольку месторасположения фишек питания неудобное и труднодоступное. Находим колодку проводов генератора. Демонтаж фишки проводов генератора.
7. Теперь идем в моторный отсек со стороны капота. Здесь находим места крепления генератора и при помощи головки на 10, на крайний случай ключа, откручиваем их. Откручиваем крепежные болты генератора. Расположение верхних креплений генератора.
8. Снизу проделываем ту же операцию.

   Откручиваем нижнее крепления генератора.

9. Чтобы демонтировать генератор, придется снять вспомогательные узлы. Таким образом, первую откручиваем трубку кондиционера.

   Откручиваем крепление трубки кондиционера.

10. Поворачиваем генератор и демонтируем плюсовой провод.

    Отщелкиваем колодку проводов от генератора.

11. Теперь, аккуратно крутим генератор, и чтобы ничего не повредить вынимаем его через низ. Процесс вынимания генератора через низ. Демонтированный генератор с автомобиля.
12. Далее можно проводить необходимые манипуляции.

Способ второй: демонтаж через верх

Этот вариант снятия генератора потребует демонтажа дополнительных деталей, которые сможет снять не каждый автомобилист. Поэтому если не уверенны в своих силах, что получиться, то стоит обратиться к специалистам за помощью. Итак, приступим:

1. Как и в первом способе, выполняем операции с 1 по 3.
2. Проводим демонтаж правой блок фары, чтобы было, как добраться к креплениям.
3. Теперь стоит найти болт крепления детали и открутить его.

   Обозначение нижнего болта крепления генератора.

4. Лучше всего для выполнения операций использовать трещотку с длинным воротком.

   Применяя длинный вороток, откручиваем крепление генератора.

5. Откручиваем верхние крепления генератора и поворачиваем его.
6. Затем необходимо отсоединить колодку проводов, и плюсовой провода.
7. Вынимаем генератор.

Ремонт

Если вы уверены, что причиной поломки действительно является генератор, и сможете без посторонней помощи исправить все проблемы, то обязательно воспользуйтесь инструкцией и качественными запчастями для замены. Такой ремонт потребует определенных усилий, но это поможет сэкономить деньги.

Но если нет на самостоятельную работу времени или необходимых знаний, возможностей или уверенности в настоящей причине проблем с генератором, то проще всего будет обратиться в сервис. К тому же сейчас многие автомастерские возьмутся за ремонт генераторов Форд. Специалисты проведут диагностику и найдут неисправность. Возможно, придется заменить старое устройство на новое.

Инструменты:

Для проверки регулятора напряжения… …подсоединяем к щеткам лампу 1—3 Вт, 12 В. а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15—16 В.

В первом случае лампа должна гореть, во втором — нет.

Если лампа горит в обоих случаях — в регуляторе пробой, если не горит — обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В таком случае выявить поломку можно опытным путем.

Проверка работоспособности Перед тем, как снимать генератор с Ford Focus 2 для замены или ремонта, следует сначала удостовериться в него неисправности.

Технология проверки — очень проста и выполняется быстро.

Перед диагностикой работоспособности необходимо послабить затяжку плюсовой клеммы на АКБ. А далее поступаем так: Если генератор исправен, силовая установка не должна остановиться, наоборот — ее обороты должны немного повыситься, поскольку ЭБУ подкорректирует работу мотора, чтобы обеспечить бортовую сеть энергией.

Остановка агрегата после снятия клеммы будет указывать на неисправность генератора и необходимость его ремонта или замены.

А для этого узел нужно снять с авто, что оказывается не так просто. Можно воспользоваться официальной инструкцией, которая представлена ниже, но она не отображает всех тонкостей и нюансов работ, а поэтому подходит больше для ознакомления, чем как понятное всем подробное руководство.

Демонтаж генератора на Ford Focus 2 На Ford Focus 2 используется несколько модификаций силовых установок с разными конструктивными особенностями, которые сказываются на алгоритм работ при снятии. На двигателях объемом 1,4 и 1,6 литра генератор размещен в верхней части, что несколько упрощает демонтаж. Алгоритм снятия на двигателе 1,6 литра Для примера рассмотрим технологию снятия узла с Ford Focus 2, оснащенного 1,6-литровой установкой.

Неисправности узла

Признаками неисправности являются:

• Повышенная шумность из-под капота (визг, писк);
• Отсутствие подзарядки батареи;
• Нехватка электроэнергии при использовании электрооборудования авто (фары светят слабо, а при их включении сигнальные лампы на приборной доске тускнеют).

При этом, несмотря на то, что генератор подключен к системе самодиагностики, сигнал о неисправности на бортовом компьютере отображается не всегда. В таком случае выявить поломку можно опытным путем.

12,1 В, с нагрузкой

11,4 В. Если увеличить обороты, то примерно с 1500 об/мин напряжение начинает расти до

14,3 В. Дальше я проверил, все тоже самое, сканер по ЭБУ двигателя показал одну ошибку — P1632. Цепь управления. Нарушение функции. (Это трактовка KTS-530). После удаления и пробных поездок больше ошибок не было. По фактическим параметрам напряжение также на ХХ, без нагрузки

12,1 В, с нагрузкой

11,4 В. По параметру «Обмотка возбуждения» на ХХ висит 95%, на оборотах такая вот картинка (см. вложение). Поехали с клиентом в контору, где делали генератор. Там замеряли напряжение и решили поменять Реле- регулятор. Дальше опять со слов клиента (поскольку он остался ждать) — поменяли РР, результат — тот же, но теперь контрольная лампа стала загораться при работе двигателя (напомню — со старым РР она исправно гасла и до замены диодного моста и после). Машина осталась в конторе по ремонту генераторов. Что будут дальше делать — не знаю Я честно не силен в Фордовских системах «Интеллектуальной зарядки». Проверил все, как указано в EDIS по диагностике генератора , кроме линии связи между ЭБУ и генератором (IDS нету). И теперь встал на месте, что дальше делать не знаю! Может спецы по FORD подскажут?
