Ангельские глазки своими руками: как сделать и не прогадать

Ангельские глазки на девятку своими руками

Благодаря сильному световому излучению использование данного элемента оптики позволяет сделать автомобиль более заметным при плохой видимости и тем самым снизить аварийность на дороге. К тому же ангельские глазки можно использовать в качестве дневных ходовых огней, таким образом, снизив нагрузку на бортовую сеть автомобиля и продлив сроки использования ламп ближнего света.

При изготовлении ангельских глазков своими руками используется стандартная светодиодная лента, монтируемая на подготовленное основание, или отдельные светодиоды, помещаемые в сгибаемую по требуемому диаметру пластиковую трубку.

Востребованность автомобильной оптики с использованием светодиодов обусловлена следующими их особенностями:

• продолжительные сроки эксплуатации;
• стойкость к вибрации и внешним механическим воздействиям;
• способность излучать требуемый световой поток при низкой электрической мощности;
• рабочее напряжение светодиодов соответствует бортовому напряжению автомобиля, что упрощает их подключение.

Важно! При использовании светодиодной ленты ее можно резать только в специальных местах, обозначенных на ее поверхности. При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т

д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства.

В случае использования отдельных светодиодов для выполнения работ потребуются:

• трубки или палочки из прозрачного пластика, достаточно длинные для формирования круга требуемого радиуса. Для ВАЗ-2109 это 400–450 мм;
• медные многопроволочные провода сечением 0,5 мм2 (ПВ, ПГВА или НВ);
• бесцветный герметик.

Для выполнения работ потребуется строительный фен, клеевой пистолет и пассатижи.

Выполнение работ осуществляется в следующей последовательности:

1. При использовании пластиковых палочек последние нагревают при помощи строительного фена, после чего изгибают по заданному диаметру. Для формирования необходимого диаметра могут быть использованы любые предметы круглой формы (банка, кастрюля, плафон светильника), размеры которых соответствуют требуемым значениям.
2. После застывания изогнутых палочек, а при использовании трубок – после их нарезания, места резов зачищаются. Затем на поверхности заготовок делаются насечки в виде пропилов глубиной до середины диаметра. Насечки делаются с шагом 2,0–3,0 мм.
3. В подготовленное кольцо помещаются 2 светодиода, размещаемые друг напротив друга по диаметру изделия. Далее выполняется их соединение с использованием кабелей.
4. Места соединения трубки и установки светодиодов герметизируются, для чего используется прозрачный герметик.

Важно! При нагревании трубки нельзя допускать ее перегрева, так как это приводит к потере физических свойств (прочность, образование пузырьков и т. д.), что сделает невозможным использование заготовки в дальнейшем

Готовое изделие помещается в фару автомобиля. Один из способов размещения изделия:

• демонтируется защитное стекло штатного источника света;
• изготовленные ангельские глазки помещаются во внутреннее пространство фары и приклеиваются там к внешнему контуру отражателя;
• монтируется защитное стекло, фара устанавливается на автомобиль.

Важно! При демонтаже защитного стекла его легко можно повредить, поэтому при выполнении работ необходимо иметь запасное для замены поврежденного

Монтаж в фары

Независимо от технологии изготовления АГ (а мы описали только два способа, хотя в интернете легко можно найти и другие варианты) готовое изделие следует смонтировать на фару и осуществить его подключение.

Итак, как установить ангельские глазки мы рассмотрим на примере неоновых трубок. Разумеется, подготовка посадочного места для трубки потребует разборки фары. Как демонтируется стекло, нужно изучить в руководстве пользователя – процедура может сильно различаться даже в пределах одной марки. В любом случае снимать стекло (вернее, пластик – стеклянную оптику давно уже не делают) нужно очень аккуратно. Пазы после демонтажа фары нужно тщательно очистить от остатков герметика, для этого можно использовать как растворители, так и бензин.

Как правило, идеальной герметичных фар не бывает, поэтому внутри обязательно скапливается микроскопическая пыль, которая под воздействием высоких температур оплавляется. Загрязнённые места следует протирать только мягкой ветошью, ни в коем случае не допуская прикосновения рук.

При подключении ангельских глазок к габаритам необходимо учесть, насколько хорошо цвет огней будет сочетаться с общей цветовой гаммой автомобиля. Это достаточно тонкий нюанс, о котором знают немногие. Так вот, для машин, окрашенных в светлые тона, лучше применять именно неоновые источники света, если же такой возможности нет, светодиоды должны иметь холодную гамму с выраженным голубоватым оттенком. Тёплый насыщенный цвет LED-ламп будет идеальным для тёмных машин.

Следующий за очисткой фар этап – монтаж АГ. Делается это с помощью силиконового герметика, наносимого на внутреннюю поверхность кольца. Желательно, чтобы клеевой состав был прозрачным. Промазав кольцо, аккуратно прикладываем его на отражатель, следя за тем, чтобы расстояние до фары было одинаковым и минимальным. Прижимаем изделие и ждём несколько минут, пока клей схватится.

Заниматься подключением проводов от ангельских глазок к бортовой сети следует только после полного высыхания герметика. Перед обратной установкой рассеивателя следует проверить работоспособность устройства, запитав светодиоды или неоновую лампу. Обратная установка фар также потребует использования герметика, которым заполняют паз для стекла. Окончательная проверка осуществляется только после затвердения герметика.

Ангельские глазки из светодиодной ленты

Кольца с двумя светодиодами имеют существенные недостатки. Во-первых, они разомкнутые. Во-вторых, недостаточно яркие, чтобы использовать в качестве дневных ходовых огней. Ангельские глазки из светодиодной ленты лишены таких недостатков. Для их изготовления понадобятся:

• лист оргстекла толщиной 5-7 мм;
• полотно от ножовки по металлу;
• приспособления для вырезания круглых отверстий большого диаметра (балеринка);
• лента с большим количеством светодиодов на метр длины;
• пленка рассеивающая;
• прозрачный клей;
• скотч термостойкий. Алюминиевый;
• паяльник, припой;
• провода с клеммами;
• термоусадочная трубка.

Для начала размечают на листе оргстекла будущие кольца. Затем выпиливают их, сначала по внешнему диаметру. Выпиливать их следует только ручным лобзиком или балеринкой. Если использовать электролобзик, оргстекло будет плавиться в месте реза.

Полученный круг проверяют по месту на фаре, если необходимо, корректируют размер. После проверки можно выпиливать внутреннюю часть.

Для лучшего свечения снаружи кольца обклеивают специальной рассеивающей пленкой. Если ее нет, то можно сделать насечки ножовочным полотном или просто заматовать мелкой наждачной бумагой.

Теперь можно установить ленту. Прежде, чем приклеивать, нужно аккуратно прикрепить маленькие кубики — шести штук будет достаточно — из оргстекла между светодиодами таким образом, чтобы расстояние между диодами и поверхностью кольца получилось около двух мм. К готовому кольцу лента крепится путем приклеивания этих кубиков.

Перед тем, как закрепить ленту на кольцах, к ней нужно припаять провода и залить места пайки силиконовым герметиком.

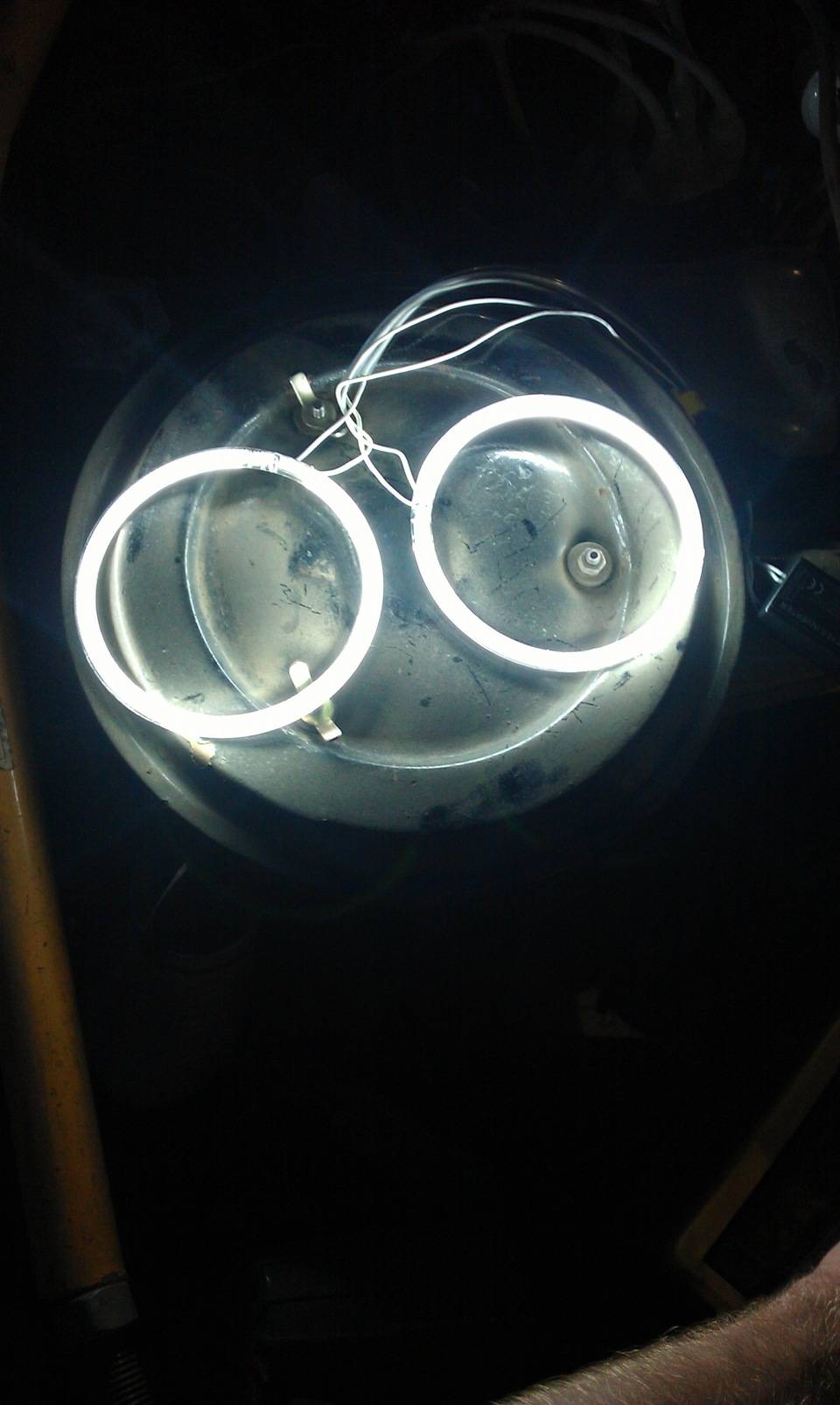

Готовые кольца уже можно проверить, подключив их к источнику питания 12 вольт.

Подключение к питанию

Готовые ангельские глазки обычно подключают к питанию габаритных огней автомобиля. Это самый простой и эффективный способ, так как не нужно прокладывать дополнительную проводку и делать отдельный выключатель. Обязательно следует соблюдать полярность — в отличие от обычной лапы накаливания светодиод как попало не подключишь. Если перепутать плюс и минус, он гореть не будет.

Требуется аккуратно просверлить в отражателе фары либо противотуманки небольшое отверстие, только чтобы в него проходили провода. После окончательной установки кольца и сборки фары, его нужно будет залить герметиком.

Подобным образом можно изготовить и установить ангельские глазки своими руками не только в фары автомобиля. Противотуманки тоже можно украсить светодиодными кольцами. Фары мотоциклов и скутеров        тоже будут прекрасно смотреться, если установить в них самостоятельно изготовленную светодиодную подсветку.

https://youtube.com/watch?v=hoMNhZTyOB8

Mazda CX-7 Black CroW › Бортжурнал › Ангельские глазки COB! Выбираем правильные решения!

Вот все таки собрался я духом и решил запостить не маленькую запись в БЖ… Думаю многим она будет интересна. Статья о небольшом тюнинге фар.

Как обычно несколько фотографий готового результата. К сожалению фото не передают той красоты и глубины свечения, поэтому приходится выкладывать, то что есть… Пока найдешь фотографа пройдет ни один месяц.

И начались поиски на просторах Интернета информации, а после и поиск качественной продукции.

Перейдем к информации: Ангельские глазки на сегодняшний день бывают 3 типов: CCFL, SMD и COB.Особенности ангельских глазок CCFL Конструкция CCFL имеет компактный блок розжига(инвертор), а внутренняя часть стеклянных трубок(сами кольца выполнены в виде трубок) заполнены газом. По сути кольца по данной технологии это ксеноновая лампа закручена в кольцо или полукольцо. У колец свечение белого цвета (как правило это 5000 Кельвинов). Из недостатков стоит отнести крайнею НЕНАДЕЖНОСТЬ в морозы (проблемы с запуском и разгоранием) в большинстве случаев слабые инверторы в комплекте. Круг света не полный, прерывистый т.к. в кольцо встроены 2 электрода(особенность технологии). Из плюсов отмечу множество готовых комплектов под марки автомобилей и низкую стоимость. В моем случае меня подкупило, то что я нашел готовый комплект и считал, что все «глазки» одинаковые.

Особенности ангельских глазок SMD

Кольца образуют плотно расположенные друг к другу светодиоды. По сути это планка на которую напаяно куча светодиодов(SMD чипов ). Такой технологией делают светодиодную ленту. Одно кольцо включает 50 светодиодов и более, в зависимости от размера и модели изделия, срок службы составляет

50 000 часов. Таким кольцам уже не нужен блок розжига(инвертор). Данная технология предполагает использование стабилизаторов тока, которые препятствуют перегреву колец и сглаживают скачки тока в их каскаде — вот самая большая ошибка автолюбителей, покупая глазки по технологии SMD многие пренебрегают стабилизатором напряжения(а в магазине за частую и сами продавцы не знают что необходим стабилизатор), к чему приводит выгорание диодов (диоды выгорают очень быстро, без стабилизаторов сгорят половина диодов через месяц). Недостатки технологии это ненадежность диодов, небольшой срок службы самих диодов, а так же внешний вид (в связи с тем что диоды располагаются на расстоянии друг от друга у меня возникают ассоциация с гирляндой). К плюсам можно отнести более яркое свечение, относительную надежность(если использовать стабилизатор напряжения), разнообразие цветовых решений свечения.

Установка ангельских глазок

После изготовления или покупки комплекта светящихся глазок их нужно установить в фары. Сам процесс монтажа не зависит от марки автомобиля и от того, какие глазки есть в наличии: самодельные светодиодные или покупные CCFL-трубки. Главное, аккуратно суметь разобрать и собрать фары. Для проведения работ понадобится:

• строительный фен;
• прозрачный двухкомпонентный клей;
• набор отвёрток и прочий инструмент.

Первым делом нужно выполнить демонтаж фар головного света. Каких-либо общих правил в этом деле нет, так как каждая машина обладает конструктивными особенностями и требует индивидуального подхода. После демонтажа следует внимательно осмотреть фару на наличие защёлок в местах соединения двух частей. Затем её кладут на стол и в течение нескольких минут место шва по всему периметру прогревают феном, чтобы разогреть имеющийся там герметик. Только после этого приступают к распаковке. Данную работу лучше выполнять вдвоём, когда один человек удерживает корпус и прогревает шов феном, а второй – постепенно разделяет его на две части.

Отделив внутреннюю маску с отражателем от стекла, можно приступать к установке первого светящегося глазка. Для этого его прикладывают к маске и определяют место прокладки проводов. На обезжиренную поверхность кольца наносят клей, прижимают его к отражателю и оставляют до полного высыхания. Аналогичным образом приклеивают второе кольцо. Сборку фары производят в обратной последовательности, прогревая шов феном и плотно прижимая стекло к корпусу.

Технология SMD

SMD (Surface-mount LED ). В таком вари­ан­те све­то­ди­о­ды уста­нов­ле­ны по кру­гу, на круг­лую пла­ту. Они обес­пе­чи­ва­ют очень высо­кую све­то­от­да­чу. Есть мно­го сти­лей подоб­ных колец, в зави­си­мо­сти от коли­че­ства и раз­ме­ра све­то­ди­о­дов. Све­то­ди­о­ды SMD смон­ти­ро­ва­ны по окруж­но­сти и созда­ют све­че­ние отдель­ны­ми точ­ка­ми. Мно­гим нра­вит­ся имен­но такой вид, а кто-то хочет, что­бы све­тя­щи­е­ся коль­ца были более одно­род­ные, сплош­ные. Для это­го исполь­зу­ет­ся рас­се­и­ва­ю­щий кожух, кото­рый поме­ща­ет­ся поверх све­то­ди­од­но­го коль­ца. Одна­ко это созда­ёт допол­ни­тель­ное накоп­ле­ние теп­ла, кото­рое сни­жа­ет срок служ­бы све­то­ди­о­дов.

“Ангель­ские глаз­ки” SMD без диф­фу­зо­ра и с диф­фу­зо­ром.

Ангель­ские глаз­ки SMD LED могут быть с рези­сто­ра­ми или регу­ли­ру­е­мые. Наи­бо­лее рас­про­стра­нён­ный метод изго­тов­ле­ния ангель­ских гла­зок со SMD LED явля­ет­ся мон­ти­ро­ва­ние рези­сто­ров напря­мую на коль­це, что­бы кон­тро­ли­ро­вать мощ­ность пита­ния, кото­рая идёт к све­то­ди­о­дам. Этот метод доста­точ­но наде­жен, но при опре­де­лен­ных усло­ви­ях рези­сто­ры на самом коль­це могут под­вер­гать­ся избы­точ­но­му нагре­ву. Кро­ме того, в авто­мо­биль­ной цепи может про­ис­хо­дить пере­па­ды напря­же­ния, так­же добав­ляя напря­же­ние к рези­сто­рам. С тече­ни­ем вре­ме­ни, при посто­ян­ном напря­же­нии, рези­сто­ры могут отка­зы­вать или рабо­тать пре­ры­ви­сто.

Что­бы пол­но­стью исклю­чить про­бле­му, раз­ра­бо­та­ны коль­ца со све­то­ди­о­да­ми, кото­рые не исполь­зу­ют рези­сто­ров на коль­цах. Там рас­по­ла­га­ют­ся толь­ко све­то­ди­о­ды. Для обес­пе­че­ния посто­ян­но­го тока исполь­зу­ет­ся блок регу­ля­то­ра, кото­рый менее под­вер­жен пере­па­дам напря­же­ния и тем­пе­ра­ту­ры. Он кре­пит­ся по линии меж­ду источ­ни­ком пита­ния и све­то­ди­од­ным коль­цом. Эта тех­но­ло­гия поз­во­ля­ет уста­но­вить боль­ше све­то­ди­о­дов на каж­дое коль­цо ангель­ских гла­зок, что даёт более рав­но­мер­ное све­че­ние. Мон­ти­ро­вать такие коль­ца удоб­нее, так как обрат­ная сто­ро­на не содер­жит рези­сто­ров и хоро­шо при­ле­га­ет к любой поверх­но­сти.

Ангельские глазки на основе колец из оргстекла

Для того, чтобы изготовить светящиеся кольца в фары либо противотуманки по первому способу, нам понадобятся:

Гнутая заготовка из оргстекла

прозрачный пруток из оргстекла;

• светодиоды: по 2 шт. на кольцо;
• резисторы: один на каждую пару светодиодов;
• паяльник и припой;
• провода;
• термоусадочная изоляционная трубка;
• строительный фен;
• цилиндр подходящий по диаметру к отражателям фар;
• дрель и сверла;
• надфиль;
• прозрачный клей.

Прозрачный пруток можно приобрести в строительном супермаркете — такие используются в жалюзи. В качестве цилиндра подойдет любая банка, совпадающая по диаметру с отражателем. Если фары не круглые, тогда процесс гибки прутка будет сложнее — придется сделать шаблон сложной формы самостоятельно из подручного материала.

Для начала измеряется длина окружности будущего кольца. Затем отрезают кусок прутка нужного размера, и в его торцах высверливают отверстия под светодиоды. Теперь пруток можно гнуть.

Чтобы оргстекло стало мягким, его нагревают строительным феном. Для изготовления кольца размягченный пруток оборачивают вокруг шаблона, и ждут, пока он не станет снова твердым.

Теперь можно установить светодиоды в заранее высверленных углублениях на торцах. Крепить можно с помощью прозрачного клея. Его капают в углубление и вставляют светодиод.

Для лучшего рассеивания на полученном изделии нужно сделать насечки глубиной 0.5 мм через равные расстояния (легче всего с помощью ножовочного полотна или надфиля). Чтобы не мучиться с кропотливой работой, можно нарезать резьбу на еще прямом прутке с помощью подходящей по диаметру плашки.

Как самим сделать ангельские глазки

Световое устройство можно купить уже готовым или приобрести детали по отдельности и самостоятельно собрать. Правда, сделать своими руками можно лишь светодиодные ангельские глазки. Сборка неоновых и кластерных глазок требуют сложного оборудования и профессиональных навыков.

Важно понимать, что установка и готовых наборов глазок, и самодельных устройств требует последующего прохождения экспертизы, внесения изменений в ПТС. Если вы не уверены, что сможете подобрать детали и собрать оборудование так, чтобы оно будет соответствовать требованиям ГОСТ, то лучше доверьте это дело профессионалам

Пошаговая инструкция изготовления колец

Основная часть самодельных ангельских глазок — прозрачный пластиковый стержень, способный выдерживать высокие температуры. Купить его можно в магазинах штор, гардин и жалюзи. Вам понадобится 2 таких прутика (цена за набор из 10 шт. — 400–500 р. в зависимости от диаметра трубок). Ещё понадобятся 4 диода с мощностью 3–5 W в сборке с резисторами (они продаются наборами по 10–15 штук и стоят в районе 150 рублей).

READ Как подключить wifi роутер через адсл роутер

Порядок изготовления ангельских глазок:

Перед тем как ставить заготовки в фары, надо проверить их работоспособность. Подключите к источнику постоянного тока 12 вольт — кольца должны загореться ровным светом. Обязательно слегка потрясите глазки — если они потухнут или начнут моргать, значит где-то плохо закреплены провода.

Видео: альтернативный вариант изготовления ангельских глазок из светодиодной ленты

Устанавливаем и подключаем глазки на авто

Сначала надо убрать стёкла каждой фары. Если они поставлены на каучуковый герметик, то его можно легко размягчить промышленным феном. От термоустойчивого герметика придётся избавляться, разрезая его по кусочкам. После того как стекло будет снято, надо прикрепить кольца по контуру отражателя. Это можно сделать с помощью двустороннего скотча или термоклея.

Когда ангельские глазки будут закреплены, их надо подключить к бортовой сети автомобиля. Пропускаем провода в моторный отсек через технологические прорези. Теперь под капотом отыскиваем двухштекерную колодку подключения подфарника (левая располагается в районе бачка омывателя лобового стекла, а правая — в районе аккумуляторной батареи). Разъединяем эти две колодки и берём жёлтый провод. Далее возможны следующие варианты действий:

Для «щадящего» способа (с автоматическим отключением ангельских глазок при включении ближнего или дальнего света фар) нам нужны два реле РС 702. Делается подключение по схеме:

Ангельские глазки смотрятся современно и привлекательно. Но надо сто раз подумать, прежде чем ставить их на своё авто. Одно дело, когда эта «фишка» является частью штатного комплекта покупаемого автомобиля — в этом случае вы ничем не рискуете

Когда же речь идёт о тюнинге, то важно следить, чтобы глазки отвечали требованиям ГОСТ по цвету и яркости испускаемого света. Нарушение предписанных правил повлечёт лишение прав на срок от 6 до 12 месяцев

Источник

Что такое ангельские глазки

В 2001 году немецкий концерн BMW представил публике рестайлинг модели E39. Главное изменение состояло в фарах: вокруг стандартной лампы передней оптики появилась светящаяся окантовка. Она начинала светиться во всех четырёх фарах, когда водитель включал габариты. Выглядела новинка очень эффектно, публика сразу приняла её на ура. Круглую окантовку в народе прозвали ангельскими глазками (Angeleyes).

Светящиеся глазки мгновенно привлекают внимание, машина с подобным освещением видна на автостраде издалека

Сейчас окантовку в фарах можно увидеть на разных машинах, даже на отечественных «Жигулях». Вот только установленные светящиеся «зрачки» на любых авто, кроме BMW, являются результатом тюнинга. В заводской комплектации ангельские глазки идут только в «бэхах», так как немецкий производитель запатентовал систему.

Автолюбители любят ангельские глазки за то, что они придают авто современный вид. Есть в светящемся ободке и практическая ценность — при включении «зрачков» машина становится более заметной, повышается безопасность на дороге (другие водители видят такую красоту издалека, что снижает вероятность ДТП). Ангельские глазки обеспечивают хорошую видимость не только в ночное время суток, но и в светлое, поэтому их можно использовать как дневные ходовые огни (но только при условии, что яркость испускаемого света будет в пределах от 400 до 800 кандел — это соответствует требованиям ГОСТ Р 41.48–2004).

Фотогалерея: ангельские глазки на автомобилях разных марок

У Lada Priora штатное световое оборудование крупное и округлое, так что ангельские глазки смотрятся гармонично

Многие владельцы «Ауди» решаются на установку ангельских глазок, чтобы придать авто солидности

Не всем нравятся современные ангельские глазки на старых авто вроде «Лада 2106», но это дело вкуса

Для «Форд Фокуса» хорошо подходит готовый светокомплекс Galaxy

У «Мазды» и так достаточно агрессивный «разрез глаз», а ангельские глазки делают вид ещё более хищным

Как установить в фару «ангельские глазки» своими руками

Автомобили, укомплектованные так называемыми «ангельскими глазками», — не редкость на наших дорогах. Появились такие светящие кольца чуть более 10 лет назад. Изобретателями «ангельских глазок» по праву считаются инженеры немецкого концерна «БМВ». Но сейчас ними укомплектовываются не только иномарки, но и отечественные машины. Конечно, делается это не на конвейере, а в гараже руками автовладельца. Что примечательно, данный вид тюнинга не перестает радовать автолюбителей. И если перед нами стоит «Жигуль», обвешенный массой спойлеров, и рядом такой же автомобиль с «ангельскими глазками», однозначно эффекта от последнего будет больше.

Привлечь внимание публики без приобретения пластиковых обвесов вполне реально, нужно лишь установить «ангельские глазки» своими руками. А о том, как это правильно сделать, расскажет сегодняшняя статья. Приступаем к работе

Приступаем к работе

Если вы устанавливаете «ангельские глазки» на «Приору», вы вполне можете использовать эту инструкцию. Итак, для начала нам нужно снять фару с креплений. Далее следует отделить деталь от дальнего света и открыть стекло. Чтобы сделать это, фару нужно нагреть до той температуры, пока ее клей не разогреется. Тогда можно с легкостью снять стекло. Затем нужно взять какой-либо острый предмет и снять ним оставшиеся следы герметика. При необходимости можно применить спирт или бензин. Установить «ангельские глазки» своими руками довольно непросто, поэтому все дальнейшие этапы делаем с предельной аккуратностью. Снимаем накопившийся в фаре мусор. Лучше всего это делать при помощи ватных палочек. Крайне нежелательно дотрагиваться пальцами до отражателей, поскольку отпечатки останутся на поверхности.

Теперь на стекло наносим новый герметик и устанавливаем кольца

Небольшой совет – перед тем как сделать «ангельские глазки», определитесь с их дальнейшим цветом (важно, чтобы он гармонировал с окраской кузова). На светлые автомобили устанавливают синие и неоновые диоды, на более темные устанавливают «ангельские глазки» белого цвета. Монтируем деталь таким образом, чтобы ее светящиеся элементы находились в верхней части

Все провода, отходящие от светодиодной ленты, протягиваем в ложбинку фары. Важно помнить, что насечки на кольце направляются наружу. Теперь берем тюбик с автомобильным силиконом и наносим средство между блок-фарой и стеклом. Далее следует подождать 30-40 минут для того, чтобы герметик застыл. После этого включаем фары и смотрим, как они горят. Затем подключаем все провода к установленным кольцам. Теперь берем фару и устанавливаем ее на место. Но на этом вопрос о том, как установить «ангельские глазки» своими руками, не закрыт. Теперь опять переходим к проводам. Их мы крепим к жгуту разводки фар. Но перед тем как это сделать, подумайте, как их разместить под капотом

Монтируем деталь таким образом, чтобы ее светящиеся элементы находились в верхней части. Все провода, отходящие от светодиодной ленты, протягиваем в ложбинку фары

Важно помнить, что насечки на кольце направляются наружу. Теперь берем тюбик с автомобильным силиконом и наносим средство между блок-фарой и стеклом

Далее следует подождать 30-40 минут для того, чтобы герметик застыл. После этого включаем фары и смотрим, как они горят. Затем подключаем все провода к установленным кольцам. Теперь берем фару и устанавливаем ее на место. Но на этом вопрос о том, как установить «ангельские глазки» своими руками, не закрыт. Теперь опять переходим к проводам. Их мы крепим к жгуту разводки фар. Но перед тем как это сделать, подумайте, как их разместить под капотом.

Важно, чтобы все висящие элементы не вылезали наружу и не препятствовали работе других систем автомобиля. Далее отключаем штепсель от габаритов и поворотников. Провода «+» и «-» соединяем между собой

Обязательно соблюдайте полярность, иначе произойдет короткое замыкание. Теперь к «минусу» габаритов подключаем «плюс» от «ангельских глазок». Отходящий «минус» устанавливаем под крепления от поворотников. Теперь мы окончательно установили «ангельские глазки» своими руками

Провода «+» и «-» соединяем между собой. Обязательно соблюдайте полярность, иначе произойдет короткое замыкание. Теперь к «минусу» габаритов подключаем «плюс» от «ангельских глазок». Отходящий «минус» устанавливаем под крепления от поворотников. Теперь мы окончательно установили «ангельские глазки» своими руками.

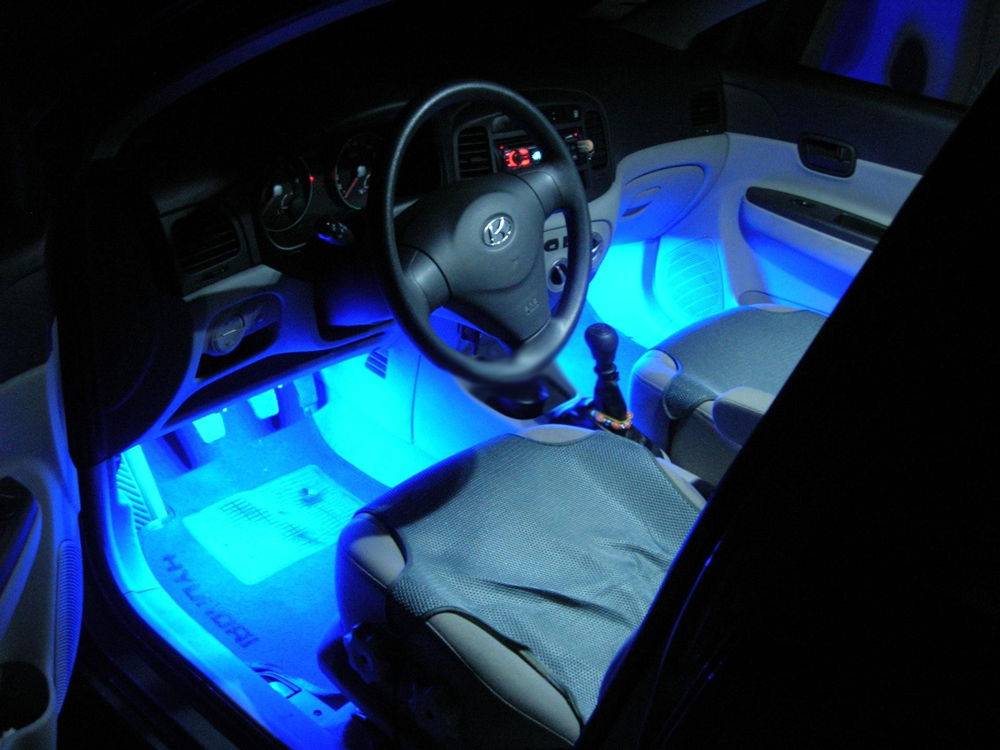

Как подсветить машину изнутри

Внутренний световой тюнинг авто своими руками можно провести двумя способами: лентой из светодиодов и неоновыми лампами.

Неоновый салон

Понадобится:

• Капроновые хомуты.
• Алюминиевый уголок.
• Неоновые лампы.
• Саморезы.

Правильнее начать тюнинг с установки неонов внизу салона.

Чаще всего неоновые лампы производятся с разъёмом для прикуривателя, его необходимо отрезать, после чего произвести зачистку концов. Затем отпиливаем угол, соответствующий размерам лампы, и прикручиваем его под торпеду в салоне. Капроновыми хомутами закрепляем на уголке лампу. То же самое делается в остальных местах салона, кроме задних сидений, там уголок крепится вверх ребром, чтобы защитить лампу от повреждения.

Концы проводов протягиваем под ковриками к торпеде у водительского сидения и в местах соединения изолируем. Затем подключаем их к датчику дверей, выключателю света в салоне и аккумулятору

Также важно не забыть подключить один из проводов к датчику дроссельной заслонки, чтобы в будущем он оповещал об имеющемся освещении во время перепрошивки ЭБУ, это необходимо, чтобы неоновые лампы не перегорели

Результатом будет срабатывающая подсветка во время открытия дверей, которая будет поражать своей необычностью не только вас, но и проходящих мимо переходов.

Светодиодный салон

Подключение подсветки с использованием светодиодов аналогично неоновому, единственное нужно правильно расположить ленту (возможно придётся отрезать отдельные куски), а затем зачистить кончики и припаять друг у другу, на места соединений в целях безопасности надеваются втулки и прогреваются при помощи фена.

Как установить в фару «ангельские глазки» своими руками

Автомобили, укомплектованные так называемыми «ангельскими глазками», — не редкость на наших дорогах. Появились такие светящие кольца чуть более 10 лет назад. Изобретателями «ангельских глазок» по праву считаются инженеры немецкого концерна «БМВ». Но сейчас ними укомплектовываются не только иномарки, но и отечественные машины. Конечно, делается это не на конвейере, а в гараже руками автовладельца. Что примечательно, данный вид тюнинга не перестает радовать автолюбителей. И если перед нами стоит «Жигуль», обвешенный массой спойлеров, и рядом такой же автомобиль с «ангельскими глазками», однозначно эффекта от последнего будет больше.

Привлечь внимание публики без приобретения пластиковых обвесов вполне реально, нужно лишь установить «ангельские глазки» своими руками. А о том, как это правильно сделать, расскажет сегодняшняя статья

Приступаем к работе

Если вы устанавливаете «ангельские глазки» на «Приору», вы вполне можете использовать эту инструкцию. Итак, для начала нам нужно снять фару с креплений. Далее следует отделить деталь от дальнего света и открыть стекло. Чтобы сделать это, фару нужно нагреть до той температуры, пока ее клей не разогреется. Тогда можно с легкостью снять стекло. Затем нужно взять какой-либо острый предмет и снять ним оставшиеся следы герметика. При необходимости можно применить спирт или бензин. Установить «ангельские глазки» своими руками довольно непросто, поэтому все дальнейшие этапы делаем с предельной аккуратностью. Снимаем накопившийся в фаре мусор. Лучше всего это делать при помощи ватных палочек. Крайне нежелательно дотрагиваться пальцами до отражателей, поскольку отпечатки останутся на поверхности.

Теперь на стекло наносим новый герметик и устанавливаем кольца

Небольшой совет – перед тем как сделать «ангельские глазки», определитесь с их дальнейшим цветом (важно, чтобы он гармонировал с окраской кузова). На светлые автомобили устанавливают синие и неоновые диоды, на более темные устанавливают «ангельские глазки» белого цвета

Монтируем деталь таким образом, чтобы ее светящиеся элементы находились в верхней части. Все провода, отходящие от светодиодной ленты, протягиваем в ложбинку фары. Важно помнить, что насечки на кольце направляются наружу. Теперь берем тюбик с автомобильным силиконом и наносим средство между блок-фарой и стеклом. Далее следует подождать 30-40 минут для того, чтобы герметик застыл. После этого включаем фары и смотрим, как они горят. Затем подключаем все провода к установленным кольцам. Теперь берем фару и устанавливаем ее на место. Но на этом вопрос о том, как установить «ангельские глазки» своими руками, не закрыт. Теперь опять переходим к проводам. Их мы крепим к жгуту разводки фар. Но перед тем как это сделать, подумайте, как их разместить под капотом.

Важно, чтобы все висящие элементы не вылезали наружу и не препятствовали работе других систем автомобиля. Далее отключаем штепсель от габаритов и поворотников

Провода «+» и «-» соединяем между собой. Обязательно соблюдайте полярность, иначе произойдет короткое замыкание. Теперь к «минусу» габаритов подключаем «плюс» от «ангельских глазок». Отходящий «минус» устанавливаем под крепления от поворотников. Теперь мы окончательно установили «ангельские глазки» своими руками.

Делаем «ангельские глазки» своими руками из подручных материалов

Важно подобрать стержень нужной длины либо воспользоваться в качестве мерила куском тонкого шланга (чтобы обводить окружность фар автомобиля). Отрежьте стержень подходящей длины и прогревайте его феном или паяльником в приготовленной емкости до тех пор, пока он не станет достаточно мягким

Если ваш пруток изготовлен из оргстекла, его можно поместить для размягчения в емкость с горячей водой. Не спешите и убедитесь, что деталь подверглась достаточной обработке, и только после этого переходите к следующему шагу.

С помощью пассатижей извлеките заготовку. Обмотайте ею, к примеру, банку из-под кофе и подождите некоторое время, пока она не остынет. Вместо банки подойдет и другая округлая тара либо обычная тарелка.

Для изготовления маленьких ангельских глаз нужно обернуть прутом крышку от банки. В данном случае сложность работы с заготовкой напрямую зависит от ее размера: более мелкие детали чуть хуже поддаются воздействию

Соблюдайте осторожность и не обожгите пальцы рук

Далее приступим к работе над заготовкой, которая обрела кольцеобразную форму после остывания на банке. Просверлите в торцах каждой из заготовок своеобразную нишу, в которую будет установлен светодиод. Сверлите очень аккуратно, установив малую скорость оборотов дрели: прутик имеет очень тонкие стенки и может повредиться под большим давлением.

Теперь переходим к обработке внешней стороны заготовки. Здесь с помощью ножовки или бормашины выпилите двадцать линий на глубину не более чем треть окружности. Это необходимо сделать, чтобы «ангельские глаза» издавали яркий, лучистый и приятный глазу свет. Далее закрепите диоды, применив для этого любой удобный метод. Главное при этом учитывать, что температурное расширение прута из оргстекла отличается высоким коэффициентом. Это значит, что «глазкам» требуется дополнительное свободное место в нише. Теперь возьмите резисторы и припаяйте их к ножкам светодиодов. Подготовьте таким образом по два диода на каждую фару.

Следующий шаг — припаивание светодиодов к габаритной лампе, точнее, к ее плюсовой фазе (не перепутайте полярность!). Все соединения обязательно изолируйте с применением специально предназначенной лентой. По завершении работы проверьте конструкцию на работоспособность.

Видеоинструкция процесса создания ангельских глазок своими руками:
