Иммобилайзер заблокирован, как запустить двигатель

Разблокировка кнопкой управления центральным замком

Часто на форумах владельцы пишут, что на «Ладе Калина» иммобилайзер заблокировал запуск двигателя. Что делать и как его разблокировать? Обычно помогает введение аварийного кода. Для этого нужно:

1. Выключить зажигание. Лампочка должна медленно начать мигать.
2. Включить зажигание, после чего некоторые лампы загорятся и исчезнут, а лампа иммобилайзера начнет мигать ускоренно.
3. Нажать и держать кнопку управления центральным замком. Сигнальная лампа должна перестать гореть.
4. При нажатой кнопке управления центрального замка мигание лампы уменьшиться. Ведем счет числа миганий лампы и отпускаем кнопку при совпадении с первой цифрой кода.
5. Проводим эту операцию снова для всех остальных цифр кода.

Если иммобилайзер заблокировал запуск двигателя «Приоры», «Калины» или «Лады», и вы все сделали правильно по разблокировке, то двигатель можно будет завести. Лампа должна будет гаснуть и светиться каждые 3 секунды, напоминая об отсутствии защиты автомобиля.

Смотреть галерею

Принцип работы устройства

Многое оборудование, в том числе и иммобилайзер, встроенные в машины отечественного производства, со временем могут ломаться либо работать неправильно

В этом случае очень важно снять иммобилайзер, чтобы использование транспорта не доставляло пользователю неприятностей

Современные производители придумали большое количество устройств, которые помогают защитить от угона автомобиля и взлома его салона. Но многие пользователи привыкли применять для этого простой замок. Ответственные владельцы устанавливают на свой транспорт мощные и действенные технологии от угона, а другие и вовсе не беспокоятся о машине, так как она оснащена иммобилайзером.

К несчастью, многие владельцы транспорта даже не знают о существовании такого прибора, хотя производители называют устройство «будущим» защиты транспорта.

По своему строению устройство включает в себя большое количество электронных датчиков, которые блокируют некоторые системы транспорта, не давая при этом угонщикам возможности сдвинуть с места либо завести машину. Очень часто посредством иммобилайзера останавливается весь процесс подачи топлива в двигатель либо систему зажигания. В этом случае, даже если взломщик и смог пробраться в салон автомобиля, то на нём никуда уехать не сможет.

Принцип работы устройства совсем несложен. В то время, как машину пытается завести взломщик, оборудование разрывает цепь электрической энергии, чтобы остановить сигнал от системы зажигания. Всё может происходить по-другому, в этом случае устройство подаёт питание на специально встроенные детали, с помощью которых полностью останавливается работа двигателя. После такого воздействия двигатель теряет способность заводиться либо глохнет в определённый промежуток времени, когда угонщик выезжает с парковочного места и проезжает всего несколько метров.

Особым достоинством прибора считается то, что даже после разрыва проводки либо при попытке её блокировки, транспорт всё равно блокируется. Если система прибора распознаёт попытку взлома, то она в этот же момент начинает реагировать, отключая себя, а также все системы и механизмы в машине.

Активизация работы иммобилайзера работает на полном автомате

Также важно помнить про то, что если владелец оставил транспорт без присмотра на длительное время, то устройство иммобилайзер сработает самостоятельно и остановит работу всех систем транспорта. Именно поэтому выходить из транспорта без ключей специалисты запрещают, так как после этого высок шанс, что обратно в салон будет не попасть

Неисправности иммобилайзера

Конструкция иммобилайзера такова, что проблема в любом блоке приводит к неработоспособности всего устройства. Тем не менее, существует несколько наиболее частых неисправностей.

• Плохой электрический контакт антенны и приемника. В этом случае иммобилайзер срабатывает крайне редко, известны случаи, когда машину удавалось завести лишь с 20-го раза. Эта неисправность возникает из-за тряски, плохого качества изготовления разъемов антенны и приемника, окисления контактов, попадания на контакты грязи и жира (если антенну подключали к приемнику грязными руками). Причем, контакт пропадает не сразу, а через некоторое время, зависящее от множества факторов. Для устранения этой неисправности необходимо отсоединить антенну от приемника, отключить питание антенны, обработать все контакты средством, устраняющим окислы и загрязнения, при необходимости поджать контакты антенны.
• Плохой электрический контакт одного из разъемов проводки. Проявляется так же, как и загрязнение разъема антенны. Для ремонта необходимо снять всю проводку иммобилайзера, проверить состояние разъемов проводки и каждого блока. При необходимости очистить их специальным средством и поджать.
• Сбой контроллера из-за низкого напряжения аккумулятора. Эта неисправность возникает после того, как автомобиль провел 2 – 3 месяца на автостоянке с выключенными фарами или 2 – 3 часа на парковке с включенными фарами. Для восстановления работы контроллера необходимо отключить аккумулятор не менее, чем на 20 минут. В 4 из 5 случаев подключение полностью заряженного аккумулятора восстанавливает работу иммобилайзера. Если же работа иммобилайзера не восстановилась, необходима серьезная диагностика контроллера. Возможно, потребуется заново прописывать ключ или менять прошивку контроллера.
• Сбой работы иммобилайзера из-за нахождения ключа с чипом в сильном магнитном поле. Сильное магнитное поле, возникающее возле мощных трансформаторов, работающих сварочных аппаратов и других устройств, может нарушить работу ключа, после чего потребуется замена или ремонт чипа.

Что делать если иммобилайзер заблокировал запуск двигателя

Разблокировку иммобилайзера можно осуществить несколькими способами, многое зависит от типа устройства установленного в конкретную марку авто.

Распространённые способы:

1. Использование инфракрасного передатчика;
2. С помощью кнопки центрального замка.

Разблокировка с помощью ИК передатчика

Способ, если иммобилайзер заблокировал двигатель, подойдет для типов устройств, в которых управление центральным замком и иммобилайзером осуществляется ИК-ключом, к примеру, как у автомобилей Мерседес.

В данном случае понадобится четырехзначный код, который вводится в процессе разблокировки путем нажатия кнопки бортового компьютера (далее БК) при выжитой педали газа. Кнопка расположена на переключателе очистителя стекла с торца (не на всех авто).

Алгоритм действий:

1. Активируйте иммобилайзер и включите зажигание;
2. Мигающая лампа на панели приборов укажет, что запуск двигателя заблокирован;
3. Убираем мигание лампы путем выжимания педали газа;
4. Находим кнопку БК. Не отпуская педали газа нажимаем ее столько раз, сколько в первой цифре кода;
5. Убираем ногу с педали – мигание лампы начнется снова;
6. Выжимаем педаль повторно – нажатием кнопки БК вводим вторую цифру кода.
7. Отпускаем педаль;
8. Повторяем те же действия еще два раза.

Постоянное горение лампы, вне зависимости от того выжата педаль газа или нет, будет указывать на то, что иммобилайзер разблокирован и можно попытаться запустить двигатель.

Если код был введен неправильно, то иммобилайзер снова заблокирует двигатель. Ничего страшного не произошло, у вас есть еще две попытки. Если и они оказались не удачными, то через 15 минут можно их повторить.

Как разблокировать с помощью кнопки центрального замка

Чтобы разблокировать иммобилайзер с помощью кнопки управления центрального замка потребуется введение аварийного кода.

Важно понимать, что ниже перечисленными действиями можно только завести автомобиль, но не раскодировать компьютер и электроклапан. Алгоритм действий:. Алгоритм действий:

Алгоритм действий:

Включите зажигание. На панели приборов медленно замигает лампочка. Выключите и снова включите зажигание. Лампочка будет мигать быстрее, другие же лампы появятся и через 3 секунды погаснут. После нажатия и удержания центральной кнопки на брелоке лампа замигает медленнее

Внимательно следите за процессом мигания, важно считать вспышки и когда их количество будет равно первой цифры кода, отпустите центральную кнопку на брелоке. Снова нажимаем и удерживаем кнопку. Отпускаем ее, как только количество миганий совпадет со второй цифрой кода

Повторяем так еще два раза

Отпускаем ее, как только количество миганий совпадет со второй цифрой кода. Повторяем так еще два раза.

Все, иммобилайзер разблокирован и можно заводить двигатель. Но при включенном зажигании мигающая каждые 3 секунды лампа будет указывать, что защита отключена.

Иммобилайзер снова заблокируется, после чего повторно придется вводить код, если:

1. Вы отключите зажигание более, чем на 10 сек.
2. Отключите АКБ.
3. Устройство заблокируется на 5 минут, если код ввести 3 раза подряд с ошибкой.

Подробнее об иммобилайзере

Чтобы осуществить отключение штатного иммобилайзера о нём нужно узнать немного больше. Итак, это устройство для защиты автомобиля от угона. Оно бывает двух видов: контактное и бесконтактное. Возможность активации как первого, так и второго есть только у владельца.

Контактный иммобилайзер деактивируется при помощи специального ключа. Для работы с бесконтактным устройством требуется транспондер. Существуют и другие разновидности. Правда, они используются крайне редко.

К примеру, есть модели с кодовым способом отключения. Как только вы вводите в систему код, машина начинает двигаться. Самые продвинутые устройства реагируют на отпечатки пальцев.

Современные автостроители стараются предоставить своим покупателям максимальный пакет преимуществ. Неудивительно, что не так давно практически все машины стали оснащаться иммобилайзерами. Тем не менее несмотря на заводскую сборку устройства всё же дают сбои, и их приходится отключать.

По умолчанию функция защиты во всех иммобилайзерах отключена. Настройкой программного обеспечения занимаются уже в автосалоне по просьбе автовладельца. Чаще всего именно из-за неумелых действий работников сервиса приходится потом думать о том, как отключить устройство.

В некоторых случаях сами владельцы активируют иммобилайзеры, чтобы защитить свой автомобиль от угона. Если всё сделано по инструкции, то устройство будет работать как часы. Но даже при идеальном программировании есть риск форс-мажорных обстоятельств, и тогда приходится ломать голову над тем, как отключить устройство.

Конечно же, если замок кодовый, стандартный комплект немного отличается, но суть от этого не меняется. В стандартной конфигурации иммобилайзер состоит из таких элементов, как:

1. Блок управления. Он отвечает за обработку сигналов и выдачу приказов.
2. Электромагнитное реле. Деталь позволяет отключить электрическую цепь.
3. Ключ. Форма и вид данного элемента напрямую зависят от особенностей иммобилайзера.

Иммобилайзер имеет функцию автоматической установки блокировки, если авто долго не используется. Правда, при желании её можно отключить.

Причины возникновения неисправности автосигнализации

Места возможной установки кнопочного иммо

Если у вас не получается открыть двери и завестись из-за сигналки, при этом противоугонная система не выключается, то перед тем, как разблокировать машину, рекомендуем ознакомиться с причинами.

Как известно, система должна отключаться от нажатия на кнопку брелока, но если отключить иммо и запустить двигатель самому не выходит, нужно знать, по каким причинам это произошло:

1. Иммо может не выключаться по причине выхода из строя системы. Бывает такое, что отключить сигнализация в машине не получается из-за выхода из строя самой системы, в частности, управляющего блока, включающего и отключающего защиту. Штатный иммобилайзер мог сломаться из-за естественного износа, о такая проблема более актуальна для старых авто. Если же устройство относительно новое, то оно могло выйти из стоя из-за заводского брака, а также в результате его механического повреждения (к примеру, из-за ДТП) или попадания влаги на плату.
2. В некоторых случаях не отключается сигнализация из-за радиопомех, такая проблема более актуальна для крупных городов. Как правило, в густонаселенных пунктах радиоэфир засоряется различными помехами, которые создают операторы сотовой связи, заводы и предприятия, а также различные строения и конструкции. В таком случае можно попытаться отключить автосигнализацию методом сокращения дальности. То есть пульт управления нужно поднести максимально к антенному передатчику, управляющему модулю или кузову транспортного средства.
3. Разряд или выход из строя автомобильного аккумулятора. В результате отсутствия зарядки система не может питать противоугонную установку, в результате чего последняя переходит в режим блокировки. В таком случае нужно проверить заряд батареи, для этого можно включить зажигания и посмотреть за работой приборной панели. Если приборка загорится и выключится или вовсе не начнет работать, то вероятнее всего, причина кроется именно в АКБ.
4. Отсутствие питания пульта. В некоторых случаях отключение иммобилайзера невозможно из-за севшей батарейки в брелоке или поломки пульта в целом. Если пульт оснащен диодным индикатором, который мигает красным цветом, то скорей всего, пришло время заменить батарейку. Если же у вас брелок с двухсторонней связью, то на его дисплее должна появиться информация о необходимости замены элемента питания.

Что делать в таких случаях

Если есть подозрение на неисправность системы иммобилайзера и соответствующие признаки, самым правильным является проведение компьютерной диагностики. Она обязательно даст сообщение о неисправности системы иммобилайзера либо блокировании системы управления двигателем.

В некоторых моделях автомобилей, например Daewoo Matiz, неисправный иммобилайзер иногда не позволяет произвести диагностику блока управления двигателем.

Видео — возможная причина того, что иммобилайзер не дает завести машину:

Если нет возможности экстренно сделать диагностику, можно применить следующий алгоритм поиска и устранения неисправности:

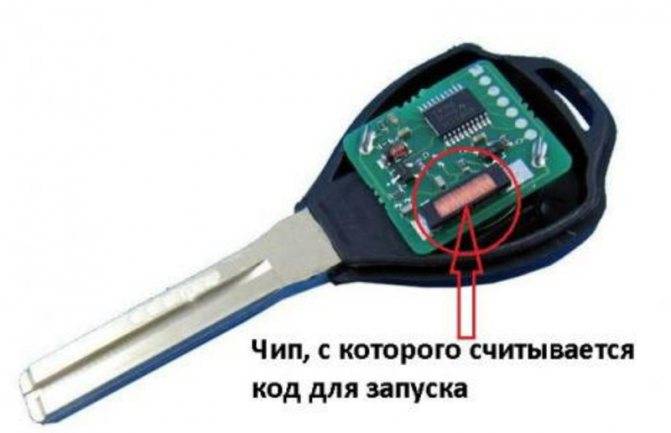

1. Проверить, не утерян ли чип из родного ключа. Возможно, ключ уронил ребенок, затем его собрал, чип куда-нибудь закатился. Для этого следует разобрать родной ключ.

2. Если внутренности ключа имеют электронную схему и чип, подключенный к ней, возможно, разрядился элемент питания ключа, его лучше на всякий случай заменить на аналогичный.

3. Если есть дополнительный ключ или дубликат, можно попробовать запустить двигатель с его помощью.

4. В том случае, если дубликат отсутствует, необходимо удостовериться, что чип исправный. Его прошивка может «слететь» случайным образом. Для этой операции понадобится специальное оборудование. Можно воспользоваться услугами изготовителей дубликатов автоключей, эта услуга недорогая. Ключ помещается в поле катушки, и происходит считывание кода. Если чип нерабочий, код не индицируется, чип подлежит замене.

5. Следующий этап – проверка петли накачки. Для этого можно использовать самодельную петлю со светодиодом, подключенным к ней. Она размещается в область действия петли накачки, расположенной на замке зажигания. При наличии сигнала опроса светодиод будет моргать.

Петлю можно «прозвонить» с помощью мультиметра, ее сопротивление обычно в пределах от 20 до 500 Ом. Обрыв петли или ее короткое замыкание приводит к отказу считывания кода, петлю необходимо ремонтировать либо менять.

6. Следующий этап проверки – контроль напряжений, поступающих на блок иммобилайзера. Обычно на него поступает минусовая шина питания, плюс 12 Вольт по шине 30 (постоянно) и +12 Вольт по шине 15 (через замок зажигания). Распиновка блока иммобилайзера может быть различной, но эти напряжения все равно должны поступать. Если они отсутствуют, необходимо проверить все предохранители (если неизвестно, какие отвечают за подачу питания на иммобилайзер). Как правило, они расположены в салонном блоке предохранителей.

7. Аналогичным образом поступают при проверке напряжений по цепям питания блока управления двигателя. Это сделать проще, так как найти предохранители, отвечающие за его работу, проще.

8. Иногда в случае отказа запуска двигателя помогает временное отключение клемм аккумуляторной батареи (не менее, чем на 15 минут).

Особенность применения

Если рассматривать систему предотвращения угона автомобиля с использованием индивидуальной идентификации, чаще всего учитывают штатный иммобилайзер. Если сравнивать его с вспомогательным вариантом, установленным в автомобиль для повышения охранных функций вдобавок к имеющимся схемам, эта система глубоко встроена в устройство автомобиля.

В самом простом исполнении управляющая плата стандартного иммобилайзера принимает решение о выдаче разрешения на запуск мотора и трогание с места. Принцип его действия основывается на определении секретного кода в ключе зажигания, обнаружения сохраненной информации методом, в который нельзя вмешаться или проверить его. В этом и состоит большое достоинство противоугонного устройства перед другими системами сигнализации.

Удаление, на котором управляющая плата может сообщаться с ключом прибора, не более 50 см. Эта зона действия магнитного поля обеспечивает условие не выходить из салона машины. Внедриться в этот процесс сообщения практически никак нельзя. Определенный набор сигналов сопоставляется с эквивалентом, сохраненным в памяти электронного блока, и также дублируется в дополнительных блоках. При этом разблокируется действие электронного блока или нет. Если не разблокируется, что редко можно понять визуально, то подключаются охранные функции:

• Допускается запуск мотора автомобиля с одновременным повторным определением ключа. Если разрешение не дано, то на программном уровне может создаваться эмуляция отказа систем мотора, до его остановки через несколько метров езды.
• Посылается особый сигнал на встроенные системы GPS и радиомаяка. Это дает возможность включать службы контроля над расположением автомобиля, если эти системы имеются.

Стандартный иммобилайзер, по сравнению с вспомогательным, совершает управление бортовым компьютером непосредственно, через особую диагностическую шину. Он является частью электронного блока управления и всей системы управления автомобилем.

Преступники, не внедрившись в действие иммобилайзера, постараются получить доступ путем взлома проводки и замка зажигания. Поэтому часто управляющая плата оснащена вспомогательным устройством деактивации, если один из контактов управления был отключен.

Вспомогательный иммобилайзер в этом случае будет более уязвимым, так как у него нет управления с помощью программы электрическими цепями машины, основные механизмы применяют триггеры или внешние реле.

Логика действия устройства может зависеть от различных причин, и ситуаций. Работа по одному стереотипу или алгоритму часто намного упрощает преступнику задачу по угону автомобиля. Поэтому в электронных системах противоугона автомобилей дорогих моделей имеется несколько независимых уровней блокировки узлов автомобиля, например, бензонасоса, центрального замка, впрыска топлива, сигнальной системы.

Всем известно, что злодеи хорошо знают про оборудование автомобилей, их основных узлах, элементах и электропроводки. Поэтому заводы изготовители современных электронных систем, предотвращающих угон, перешли на изготовление транспондерных схем устройств на базе микроэлемнтов, завуалированных под простые предохранители, разъемы или колодки.

Если заблокировал запуск двигателя

На отечественных автомобилях часто бывают случаи, когда из-за появления различных неисправностей система иммо начинает глючить, на панели горит иммобилайзер, не позволяя запустить мотор транспортного средства.

Если машина не заводится, то можно воспользоваться процедурой аварийного отключения иммобилайзера через ввод специального кода в электронный блок управления мотором, с помощью нажатия педели акселератора в заданной последовательности. У каждой модели автомобиля своя инструкция для этой процедуры, разработанная производителем транспортного средства.

Причины

Вышедший из строя иммо блокирует запуск двигателя и не дает водителю использовать транспортное средство по назначению. Что может привести к выходу иммобилайзера из строя:

• разрядившееся батарейка в индетификационном чипе в иммо, работающем на радиоканале;
• выход из строя микросхемы с кодом, которая встроена в ключ;
• повреждение и обрыв катушки, намотанной на замок зажигания;
• повреждение электрических цепей, питающих иммобилайзер или связывающих его с системой электронного управления двигателем;
• повреждение информации в постоянном запоминающем устройстве (ПЗУ) противоугонной системы или ЭБУ двигателя, при мощном электромагнитном возмущении;
• запуск стартера и системы зажигания двигателя при недостаточном заряде аккумулятора;
• снятие клемм с аккумуляторной батареи при включенном зажигании.

Что делать

Если иммобилайзер заблокировал запуск двигателя, делать необходимо следующее:

• При подозрении на разряд батарейки в индетификационном чипе следует использовать дубликат или заменить в нем элемент питания. В автомобилях средней и высокой ценовой категории предусмотрен специальный слот, при помещении в который электронный ключ с разряженным элементом питания будет работать.
• При покупке автомобиля водителю выдаются 3 ключа. 2 рабочих черных и 1 учебный с красной вставкой. Чипы рабочих ключей прописаны в памяти противоугонной системы, и с их помощью в нее самостоятельно по заводской инструкции можно записать еще 5 ключей. Наличие запасных чипов снимет проблему с их выходом из строя.
• Разблокировка системы зажигания мотора при выходе из строя цепей питания иммо и ЭБУ двигателя произойдет при устранении неисправности автоэлектриком.
• Обрыв цепи накачки на замке зажигания можно проверить с помощью дополнительного эмулятора, подключенного параллельно через диод и реле к основной катушке. Если он сработает, и двигатель заведется, то катушка вышла из строя. Также ее можно проверить «на обрыв» с помощью мультиметра, предварительно отсоединив от электрической цепи.
• Разблокировать запуск двигателя при удалении или повреждении информации в ПЗУ электронного блока управление двигателя или иммобилайзера возможно только после удаления поврежденных данных и перепрошивки памяти с помощью специального оборудования и программного обеспечения.

Применение специальных программ и устройств

Для выключения иммобилизатора двигателя в легковых машинах без соответствующего ключа потребуется программное обеспечение, которое сможет включить неактивный статус блокиратора. К примеру, можно использовать утилиту «Киллер иммобилайзеров».

Что понадобится?

Перед отключением блокиратора двигателя надо подготовить:

• отвертку с крестовым наконечником либо шуруповерт;
• набор торцевых ключей;
• компьютер с установленным ПАК-загрузчиком или другой утилитой;
• паяльник с канифолью и оловом;
• изоленту.

Пошаговая инструкция

Алгоритм действий, как отсоединять и отключать блокиратор:

Выполняется поиск иммобилайзера. Пользователь должен получить доступ к устройству. Для этого потребуется демонтировать часть облицовки салона.
Производится снятие управляющего модуля блокиратором. Обычно устройство крепится с помощью саморезов. От иммобилайзера отключаются все разъемы, проверяется состояние. Если на колодке есть следы окислений контактов, то выполняется их очистка. Действовать нужно аккуратно, чтобы не повредить штекер.
Производится разбор блока управления иммобилайзером. Внутри корпуса устройства имеется рабочая схема, ее нужно демонтировать. Если для снятия потребуется отпаять контакты, то подготавливается паяльник

Действовать надо осторожно, иначе возможно полное повреждение платы. Места пайки нагреваются до максимальной температуры, после чего схема снимается.
Производится подключение платы к компьютеру

С помощью утилиты выполняется перепрограммирование микросхемы. Пользователь должен удалить из ее памяти любую информацию касательно работы блокиратора силового агрегата.
Плата иммобилайзера устанавливается обратно в корпус модуля, при необходимости выполняется пайка. Производится сборка блока управления. Теперь микропроцессорное устройство двигателя не получает информацию о работе иммобилайзера авто.
В отключаемом устройстве обрезаются электроцепи, подведенные к выходам 9 и 18. Провода, подключенные к ним, соединяются между собой и изолируются посредством изоленты
Это важно сделать для того, чтобы обеспечить бесперебойную работу бортового компьютера.
На завершающем этапе выполняется установка всего оборудования обратно. К управляющему модулю подключаются отсоединенные ранее разъемы.

Обход иммобилайзера системы RFID

Внешнюю антенну модуля обхода иммобилайзера необходимо закрепить на цилиндре замка зажигания

Очень важно, чтобы расстояние между штатной антенной RFID и антенной обходчика было минимальным. Буквально несколько миллиметров разницы – и автозапуск не работает! Кстати, штатная антенна RFID может находиться и не на замке зажигания

Пример тому – Toyota Prius.

Один провод, в BP-2 – это красный, подключаем к +12 Вольт. Второй – чёрный, к какому-нибудь «минусу». Смысл в том, чтобы не было одновременно «плюса» и «минуса» на этих двух проводах пока автомобиль не заводится дистанционно. При попытке автоматического или дистанционного запуска двигателя необходимо, чтобы на обоих выше указанных проводах появлялись сигналы. К каким цепям Вы будете подцеплять – это уже зависит от автомобиля и Вашей смекалки. Например, красный – «плюс» постоянный, чёрный – «масса», появляющаяся на выходе дополнительного канала автосигнализации при попытке автозапуска. Или, чёрный – «масса», появляющаяся на выходе дополнительного канала автосигнализации при попытке автозапуска, красный – «плюс», появляющийся на выходе силового провода стартера (зажигания) автосигнализации при попытке дистанционного запуска. Короче, вариантов много. Чаще, конечно, используют первый вариант подключения.

Теперь проверяйте работу дистанционного автозапуска, и если всё работает – двигатель заводится без ключа в замке зажигания с брелка автосигнализации, то можно прятать обходчик иммобилайзера подальше от глаз. При сборке кожуха рулевой колонки не сдвиньте антенну обходчика! Знаете, как обидно, когда всё собрал, переоделся, собрался домой, начинаешь делать контрольную проверку, а автомобиль не заводится! И опять переодеваться, разбирать кожух, двигать туда-сюда антенну обходчика на замке зажигания… плохо, короче.

Ещё один способ обойти штатный иммобилайзер – самому сделать что-то наподобие обходчика. Всё что нужно – «чип» или родной второй ключ, реле, проволока и терпение. Терпение потому, что угадать число витков те так и просто, особенно если у Вас до этого не было навыков в таком виде деятельности. В интернете полно таких советов, поэтому я не буду на этом останавливаться.

В заключении хочу сказать, что упомянутые выше модули обхода иммобилайзеров не являются панацеей. Просто это те обходчики, с которыми мне приходилось чаще всего работать.

Как обойти защиту

Чтобы обойти модуль иммобилайзера, можно пойти на простые, но кардинальные меры. А именно полностью отключить противоугонную систему.

Но это не совсем разумное решение. Ведь в случае отключения иммобилайзера запуск мотора будет заблокирован. То есть ситуацию следует рассматривать с несколько иного ракурса.

Для обхода защиты нужно перепрограммировать блок управления.

За счет перепрошивки он будет работать вне зависимости от того, имеется в авто иммобилайзер, или нет.

Либо есть другой вариант. Это подключение специально обходчика-эмулятора.

Такой метод позволяет обойти защиту, но при этом не сильно вмешиваться в электропроводку авто.

При необходимости выполнить обход иммобилайзера, используются специальные модули. Их требуется подключить к блоку управления, который отвечает за работу системы запуска автомобильного двигателя.

Тут можно выделить 2 типа этих модулей. Это VATS и RFID.

Так что будьте внимательными, и выбирайте подходящий, соответствующий вашему транспортному средству, модуль-обходчик.

Модуль RFID

Начнем с более актуального для российского рынка модуля. Этот обходчик-эмулятор выполнен в виде удлинителя с таким же самым ключом, который служит для передачи данных от ключа на антенну защитной системы авто.

Главная особенность рассматриваемого модуля заключается в его возможности включать и отключать иммобилайзер по мере необходимости. Тем самым злоумышленники не смогут проникнуть в авто и запустить мотор, используя обычный скопированный ключ.

В блок системы обхода встраивают специальную кольцевую антенну;
внутри антенны находится кодовый ключ;
два конца от антенны подключаются к модулю иммобилайзера в замке автомобильной системы зажигания;
тем самым образуется второе кольцо;
расстояние между этими антеннами важно сделать минимальным, поскольку сигнал может оказаться слишком слабым;
между выводами подключается выключатель;
для выключателя важно выбрать максимально секретное место размещения;
в схему включается реле на 12 В, которое будет отвечать за управление активацией и деактивацией иммобилайзера.

В итоге получается, что создаваемый сигнал от кодового ключа будет непосредственно поступать на модуль системы зажигания, где стоит сам иммобилайзер. При этом сигнала будет хватать для сканирования.

Смысл работы предельно просто. Нужно нажать на скрытую кнопку, тем самым создав имитацию сканирования ключа. Теперь ключ вставляется в замок зажигания, и двигатель запускается.

Если хотите, выключатель в схеме можно и не использовать. Тогда нажимать секретку не придется.

Модуль VATS

Этот модуль считается более простым в исполнении. Но при этом правильное подключение позволит обойти чип иммобилайзера не менее эффективно, нежели предыдущий вариант.

Для запуска моторов применяют ключи, имеющие специальные резисторы. Именно сопротивление этих резисторов и выступает как данные, позволяющие или не позволяющие запустить двигатель.

Для обхода такой системы, защищающей от угона, вместо ключа подключается резистор к проводам иммобилайзера, имеющий требуемые параметры сопротивления.

Для этого требуется разобрать конструкцию рулевой колонки, найти провода и соединить их с обходчиком VATS.

Здесь нужно выполнить такие процедуры:

• разобрать колонку и отыскать нужные провода;
• разрезать один из проводов;
• с помощью омметра сделать замеры сопротивления ключа зажигания;
• включить зажигание;
• затем установить один контакт измерительного прибора на конец отрезанной проводки;
• второй конец омметра соединить с неразрезанным проводом;
• измерить сопротивление и записать данные (до 2 символов, идущих после запятой);
• если параметры совпали, ищите резистор с требуемыми значениями;
• лучше использовать резистор переменного типа;
• два конца разорванного проводка соединяются с реле Н3;
• один конец резистора идет к реле;
• второй к концу цельного провода;
• обмотку реле теперь подключите плюсом напрямую;
• минус идет на сигнализацию.

При такой схеме подключения обходчик будет включаться при отключении сигнализации. Это позволит выполнить запуск, ничего не сканируя.

А при активации сигнализации обходчик выключится. Любая попытка запуска со стороны злоумышленника окажется неудачной.

Но если вы не разбираетесь в этих вопросах, ничего не смыслите в автомобильной электрике, заниматься установкой обходчика самостоятельно настоятельно не рекомендуется.

Делитесь своим опытом использования иммобилайзеров, а также их обхода.

Оставляйте комментарии, задавайте актуальные вопросы на этот счет.

Watch this video on YouTube

Всем спасибо за внимание!

Не забывайте подписываться, оставлять отзывы и рассказывать о нашем проекте своим друзьям!
