Проверка ДТОЖ или как избежать сбоев в работе двигателя

Проверка снятого ДТОЖ

Для более точной проверки рекомендуется демонтировать устройство с автомобиля. Для этого необходимо дать остыть мотору, а после слить охлаждающую жидкость из системы.

Для снятия потребуется только ключ на «19» (20, 21, 22), с помощью которого можно выкрутить датчик и снять его вместе с кольцом.

На этом же этапе стоит оценить состояние самого устройства, его резьбы, провести чистку и смазать ее.

Эти же операции можно сделать и по отношению к самому датчику. После завершения демонтажа можно переходить непосредственно к работе.

Проверка с термометром

После демонтажа можно сделать проверку с помощью термометра. Такой вариант дает наиболее точные сведения, поэтому рекомендуется для большинства случаев.

Алгоритм действий такой:

1. Подготовьте сосуд и налейте в него воду.
2. Используйте кипятильник для нагрева воды.

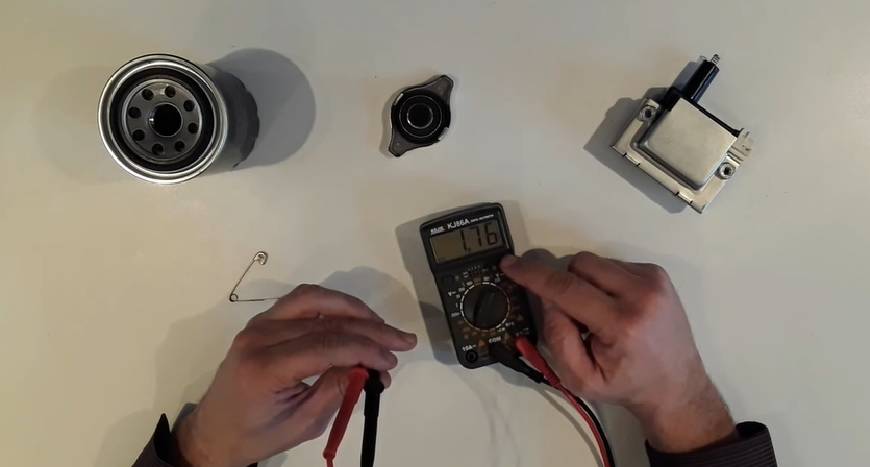

3. Подготовьте мультиметр для измерений.
4. Опустите чувствительный элемент датчика в жидкость.
5. Обеспечьте возможность подключения мультиметра к контактам.
6. Установите в воду термометр для контроля температуры. Лучше использовать электронный вариант, обеспечивающий более максимальную точность.
7. Подогревайте воду и делайте измерения для разных температур, к примеру, от +5 градусов Цельсия и выше с шагом в «5».
8. Заполните таблицу, в которой будут параметры сопротивления по отношению к устанавливаемой температуре.
9. Сверьте со сведениями, которые приводятся в мануале к автомобилю.

Конечно, в процессе измерения могут иметь место неточности. Погрешность зависит от нескольких факторов: условий работы и особенностей определенного ДТОЖ. В частности, даже в устройствах одной модели параметр сопротивления может отличаться.

Без термометра

При желании можно сделать проверки без применения измерителя температуры воды.

В данном способе можно действовать по рассмотренному выше принципу, но с небольшими ограничениями.

Общий алгоритм такой:

1. Закипятите воду.
2. Установите в нее чувствительный элемент ДТОЖ.
3. Замерьте сопротивление на выводах.

При температуре около 100 градусов Цельсия сопротивление должно быть около 177 Ом. Но здесь нужно учитывать возможные погрешности.

В частности, на момент проведения измерений температура может измениться в меньшую сторону.

Минус метода в том, что проверка выполняется только при одной температурной точке.

Признаки неисправности

Для принятия мер по контролю датчика температуры ОЖ требуется вовремя определить проблемы в этом узле.

Но стоит учесть, что рассмотренные ниже признаки могут свидетельствовать и о других неисправностях силового агрегата.

Вот почему для получения точного результата может потребоваться дополнительная диагностика.

Также важно понимать, какое участие ДТОЖ принимает в работе мотора:

1. Информирует водителя в реальном времени об температуре охлаждающей жидкости.
2. При достижении мотором порогового значения температуры ЭБУ, получив информацию от датчика ОЖ, включает вентилятор принудительного охлаждения, как правило, это около 100 0С.
3. Участвует в процессе увеличения оборотов холостого хода за счет обогащения топливо-воздушной смеси на холодном двигателе.
4. При движении автомобиля ЭБУ формирует общую информацию об работе всех систем на основании полученных данных от датчиков и основываясь на эти данные формирует правильную топливо-воздушную смесь. Датчик температуры ОЖ тоже учувствует в этом процессе.

Первичные симптомы поломки:

1. Зажигание лампочки «Check Engine» на приборной панели. Для получения более точной информации лучше сканировать ЭБУ и посмотреть ошибки, к примеру, через автосканер ELM327 подключенный к смартфону. Коды ошибок смотрите дальше.
2. Двигатель заводится и сразу глохнет.

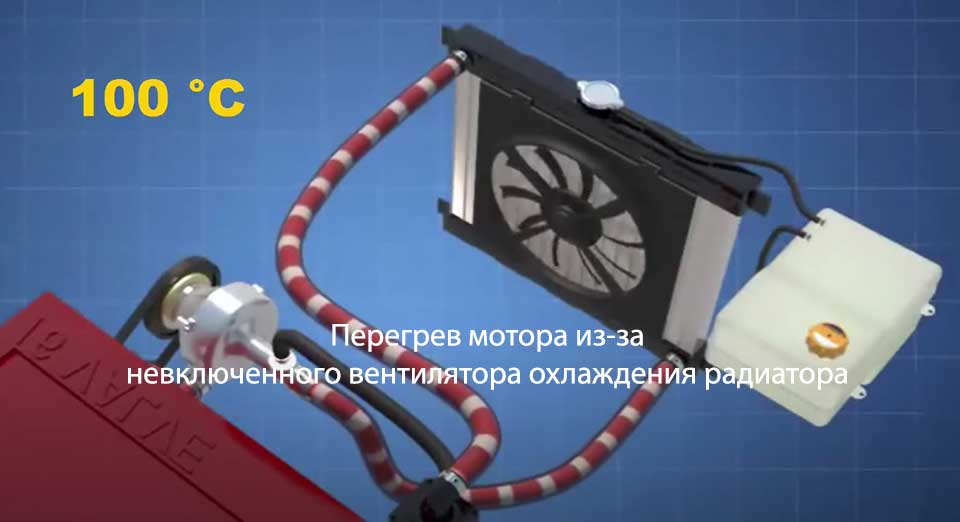

3. Сбои в работе вентилятора в радиаторе. Неисправность может проявлять себя отказом включения в случае нагрева или работе даже после остывания мотора. При выключении ДТОЖ электронный узел управления машины воспринимает проблему как обрыв и включает вентилятор.
4. Появление из выхлопной трубы темного или серо-черного дыма.
5. Увеличение «прожорливости» машины. Это объясняется тем, что на ЭБУ подаются неправильные сведения. Соответственно, «мозги» машины не могут определить объем необходимой смести для поддержания оптимального температурного режима.
6. Протечка антифриза из-под корпуса ДТОЖ. Такую проблему можно определить при визуальном осмотре.
7. Глохнет разогретый мотор. Проблема может возникнуть при достижении максимальной температуры. При этом тип залитой ОЖ не имеет значения.
8. Не работает указатель нагрева силового узла на приборной панели.
9. Сбои в работе двигателя. Проблема может проявиться остановкой при низких оборотах, трудностях с пуском зимой, колебаниями при работе на ХХ и т. д.
10. Закипание ОЖ, но при этом на панели приборов отображается температурный режим в пределах нормы.
11. Увеличение времени нагрева двигателя и т. д.

Рассмотренные выше проблемы могут иметь место по одной или в комплексе, но в большинстве случаев они свидетельствуют о неисправности силового узла. При этом датчик температуры антифриза не всегда является основной причиной неисправности.

Что это такое, где находится и зачем он нужен в машине

ДТОЖ называют приспособление, которое необходимо для того, чтобы измерить температуру охлаждающей жидкости в двигателе. Все показатели устройства сохраняет блок управления двигателя, и происходит автоматическое регулирование количества поступающего топлива и угла опережения зажигания.

Знаете ли вы? ДТОЖ независимо от марки авто по внешним данным абсолютно одинаковый, поэтому спутать его с какой-либо другой деталью практически невозможно.

У большинства автомобилей показатели ДТОЖ отображаются на приборную панель.

Современные ДТОЖ имеют широкий функционал и очень низкую вероятность поломки. Такие устройства называют также термисторами, они могут очень быстро подстраиваться под температурный режим, меняя данные сопротивляемости.

Обычно термисторы делают из никеля или кобальта — полупроводников, благодаря чему в процессе повышения температуры в разы растут свободные электроны, и сопротивление максимально уменьшается. Прибор имеет защитную оболочку, которая хорошо проводит тепло, корпус оснащён электро-разъёмом и крепёжной резьбой.

Узнайте, как проверить плотность охлаждающих жидкостей.

Прибор может оказывать следующее воздействие на двигатель внутреннего сгорания:

• обогащать тепловоздушную смесь. Если устройством определено, что температура ниже нормы, он регулирует продолжительность воздействия сигналов, чтобы обогатить топливную смесь. Когда температура принимает нужные значения, происходит обеднение горючего, снижается возможность перерасхода топлива и уменьшается количество выхлопа;
• выставлять зажигание и делать его поздним или ранним. В процессе роста температуры устройство способно отрегулировать угол опережения зажигания, чтобы снизить токсичность выхлопа;
• оказывать влияние на правильную рециркуляцию газов в процессе прогрева авто;
• способствует продувке фильтрационной системы, улавливающей топливные испарения;
• блокирует гидротрансформатор коробки передач в процессе прогрева двигателя;
• активирует и отключает вентилятор охлаждения двигателя, согласно температурному контроллеру подбирая оптимальную температуру.

Термистор может иметь:

• отрицательные показатели температурного коэффициента, когда максимум сопротивления возможен только при холодном моторе;
• положительные показатели температурного коэффициента, который характеризуется ростом сопротивления, если температура увеличивается.

Место, где установлен датчик в вашем авто, может отличаться и зависть от марки. Чаще всего это верхняя часть радиатора, головка блока цилиндров или корпусная часть термостата.

Важно! Где бы ни устанавливался датчик, рядом с ним фиксируют шланг отвода, который является проводником охлаждающего агента в радиатор

Газель (двигатели ЗМЗ 406, 405, 409)

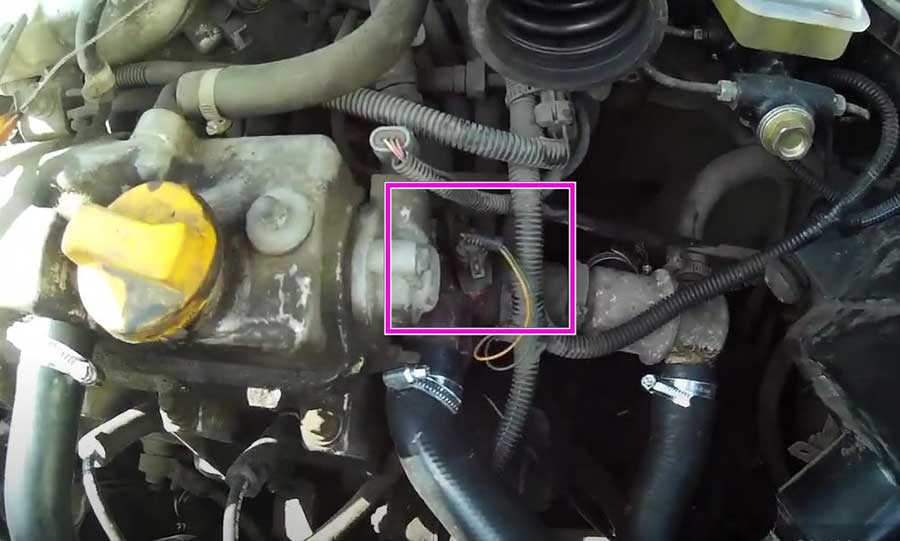

Место установки — на силовом агрегате в районе термостата или на корпусе последнего.

Для его снятия необходимо частично слить ОЖ с двигателя, отключить пружинный фиксатор колодки жгута и отбросить колодку от датчика.

Далее с помощью ключа на «19» требуется ослабить протяжку и выкрутить устройство.

При выборе устройства необходимо ориентироваться на двигатель и ЭБУ.

406 двигатель и ЭБУ Микас 7.1, 5.4, СОАТЭ, VS5.6

В таких случаях применяется ДТОЖ, работающий на напряжении от 5 до 12 Вольт через сопротивление 9,1 кОм.

Для замены подходит несколько видов устройств: Калуга 19.3828, Лузар LS 0306, Рикор 40.5226 или Автотрейд 42.3828.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Двигатель MPI — модификации, плюсы и минусы

При проверке также потребуется вода с кипятильником и изменяемой температурой, а также мультиметр.

Для работы необходимо собрать схему и подать в нее от 1 до 1,5 мА. При этом измерять необходимо не сопротивление, а напряжение.

При проверке должны быть следующие параметры:

• -60 С — 2,13 В;
• -40 С — 2,33 В;
• -20 С — 2,53 В;
• 0 С — 2,73 В;
• +40 С — 3,13 В;
• +80 С — 3,53 В;
• 105 С — 3,83 В;
• 125 С — 3,98 В.

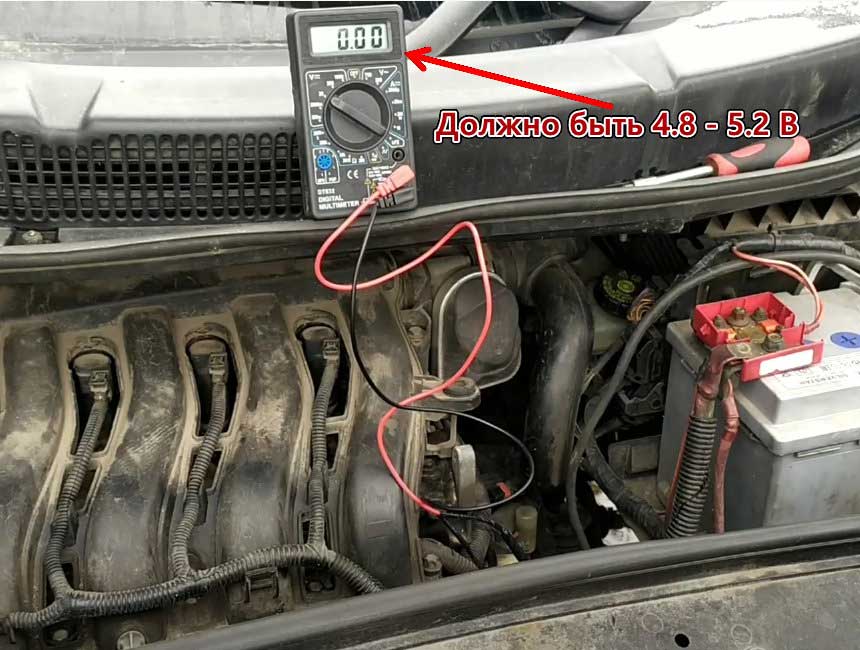

На заведенном моторе напряжение будет равно 5 В.

Двигатель 405, 409, УМЗ 4216Е3, 4213 блок управления Микас 11 / 10.3, VS8, СОАТЭ

Здесь используются ДТОЖ с каталожными номерами 234.3828, 40.5215 или 421.3828.

В отличие от рассмотренного выше метода, здесь необходимо измерять сопротивление.

При этом зависимость должна быть следующей:

• 128 С — 80,8 Ом;
• 100 С — 177 Ом;
• 80 С — 332 Ом;
• 60 С — 667 Ом;
• 40 С — 1459 Ом;
• 20 С — 3520 Ом;
• 0 С — 9420 Ом;
• -20 С — 28680 Ом;
• -40 С — 100707 Ом.

В случае значительных отклонений от этих параметров необходима замена устройства.

Признаки неисправности датчика температуры охлаждающей жидкости

Зная признаки неисправности ДТОЖ, можно своевременно выявить поломку этого устройства, не допуская появления проблем с силовым агрегатом. Однако, здесь нужно отметить, что для получения более точного и объективного результата, внешнего осмотра и косвенных «симптомов» будет недостаточно, потребуется провести дополнительную диагностику.

Итак, признаки неисправности датчика температуры охлаждающей жидкости включают:

• На приборной панели ТС горит Check Engine или появился значок термометра;
• Заметно увеличился расход топлива — это связано с тем, что на ЭБУ поступает неверная информация о температуре охлаждающей жидкости и двигателя, следовательно, появляются проблемы с созданием оптимальной топливной смеси;
• Двигатель плохо запускается, обороты скачут или плавают, мотор глохнет без видимых причин, на низких оборотах.
• Нестабильная работа охлаждающего вентилятора, установленного на радиаторе авто. Это может проявляться по-разному. Например, вентилятор может не включаться даже при поездках на большие расстояния в жаркую погоду. В некоторых случаях он наоборот не выключается даже после того, как ДВС остыл.

Как видно, из перечисленных выше ситуаций основные признаки выхода из строя датчика ОЖ, могут свидетельство о поломках целого ряда других узлов, механизмов и систем транспортного средства. Но, как показывает практика, при снижении качества и эффективности охлаждения двигателя, стоит, прежде всего, проверить, как раз таки ДТОЖ, так как в более чем половине случаев проблема кроется именно в этом устройстве.

Причины поломки датчика температуры ОЖ

Конструкция температурного датчика отличается простотой и минимальным количеством составных элементов, благодаря чему его поломки встречаются крайне редко. Самой частой причиной выхода из строя детали является ее механическое повреждение или чрезмерный износ. Немало сложностей способна доставить коррозия, появившаяся на металлических элементах детали. Например, это случается из-за использования обычной воды вместо антифриза.

В числе наиболее распространенных причин неисправности датчика ОЖ специалисты обычны называют:

Повреждение корпуса — внешне это может проявляться в виде появившихся потеков охлаждающей жидкости. Также механическому повреждению подвержен рабочий элемент устройства или его контакты. Такая поломка приводит к тому, что ДТОЖ передает ЭБУ неверные показатели температуры. Окисление контактов — это может произойти из-за продолжительного использования датчика или в случае эксплуатации ТС в условиях высокой влажности воздуха. Окисление, появившееся на контактах, создает помехи для свободного прохождения электрического тока или приводит к значительному повышению сопротивления цепи. Механическое повреждение группы контактов (фишки) и обрыв контактов — ремонт в этом случае невозможен, только срочная замена вышедшей из строя детали. Нарушение изоляции проводов. Это может случиться из-за использования изоляционных материалов низкого качества, механического повреждения или износа. Неисправность требует скорейшего устранения

Это особенно важно для автомобилей, которые эксплуатируются в регионах с высокой влажностью воздуха

Если поврежден корпус, контакты или терморезистор ремонт механического ДТОЖ вряд ли возможен, более простым и безопасным решением станет полная замена устройства. Если же его работе мешают следы коррозии, окисления или нежелательного налета, для восстановления нормального функционирования детали будет достаточно почистить ее корпус, контакты и резьбу.

Можно ли ездить со сломанным датчиком или без него

Многие автовладельцы, заметившие явные или косвенные признаки неисправности ДТОЖ, задаются вполне логичным вопросом — как скоро нужно выполнить ремонт или замену сломанной детали. Здесь необходимо понимать, что основной задачей рассматриваемого устройства является запуск вентилятора охлаждения. Отсюда следует, что в случае выхода из строя датчика он не просто перестает показывать температуру, но и становится причиной того, что система принудительного охлаждения не срабатывает.

Результатом всей этой ситуации становится, как минимум вскипание антифриза, как максимум критический перегрев мотора и деформация прокладки ГБЦ. Отказ ДТОЖ также приводит к повышенному расходу топлива и нестабильной работе ДВС. Поэтому, менять датчик двигателя следует сразу после того, как были обнаружены неполадки в его работе. Не забывайте следить также за уровнями других жидкостей в системах, в частности, за уровнем масла в ГУР.

По какому принципу работает датчик указателя температуры двигателя на Приоре и как проверить его исправность (подробное описание процесса проверки)

Если стрелочный указатель температуры двигателя на панели приборов перестает функционировать, то первым делом стоит проверить исправность датчика. Принцип работы этого элемента заключается на изменении сопротивления цепи, что приводит к падению напряжения. Когда водитель включает зажигание, стрелка на указателе поднимается на определенное значение, соответствующее температуре охлаждающей жидкости в системе. Если мотор не прогрет, то при включении зажигания стрелка будет находиться в начальном положении, и по мере прогрева, будет постепенно подниматься.

В основе принципа работы изделия лежит термистор (терморезистор), представляющий собой полупроводниковый элемент, у которого изменяется сопротивление в зависимости от температуры. Если снижается сопротивление, то падает напряжение, но при этом возрастает сила тока в цепи. По изменению силы тока происходит перемещение стрелочного указателя, отображающего температуру двигателя. Как устроен датчик указателя температуры в разрезанном виде, показано на фото ниже.

Принцип работы такого датчика заключается в выполнении следующих функций:

1. Элемент соединятся посредством одного провода с указателем температуры.
2. На указателе расположены две катушки, между которыми находится подвижный якорь с постоянным магнитом.
3. Якорь соединен со стрелкой, которая изменяет свое положение в зависимости от изменения сопротивления в цепи.
4. На одну катушку указателя подведен положительный контакт, а на вторую (провод от датчика) отрицательный.
5. Когда двигатель прогревается, меняется сопротивление резистора, что приводит к изменению силы тока в цепи.
6. В зависимости от величины тока, происходит соответствующее отклонение стрелочного указателя на определенное значение.

Между катушками создается магнитное поле, которое и влияет на величину отклонения стрелки прибора. Если сравнивать принцип работы такого устройства с ДТОЖ, то между ними имеется отличие, но суть одна и та же. По схеме ниже можно подробнее разобраться с принципом работы устройства.

Когда датчик выходит из строя, нарушается контакт, что приводит к обрыву цепи. Убедиться в том, что неисправен датчик, а не подведенный к нему провод достаточно просто. Для этого следует отсоединить фишку от датчика, и присоединить ее к блоку двигателя. Включить зажигание, и если стрелка изменит свое положение (будет показывать максимальное значение), то это свидетельствует о неисправности полупроводникового элемента (ДУТОЖ подлежит замене). Это самый простой и эффективный способ проверки ДУТОЖ и контакта устройства. Чтобы проверить устройство на корректность работы, нужно снять его с автомобиля, и присоединить щупы мультиметра (один к выводному контакту, а второй к металлической части корпуса). При комнатной температуре сопротивление должно составлять 1,5-1,7 кОм. Если опустить датчик в горячую воду, то сопротивление должно уменьшаться, а при остывании наоборот, увеличиваться.

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Виды неисправностей датчика и как их устранить

Благодаря тому, что конструкция датчика проста, он считается надежным. Чем проще конструкция, тем выше надежность. У датчика может быть проблема с градуировкой. В этом случае значение сопротивления будет меняться как попало и на ЭБУ будет передаваться неверная информация.

Неисправность может быть вызвана окислением штекера проводки или поломки дополнительного датчика, отвечающего за работу вентилятора.

Неисправности ДТОЖ:

• без причины падают обороты двигателя;
• долго нагревается мотор;
• двигатель часто перегревается;
• повышенный расход топлива;
• ухудшение управляемости автомобилем;
• из глушителя выходит черны дым;
• нет стабильности в работе ДВС.

Бывают также, стуки в двигателе — детонация. На старых авто устанавливался контроллер. При достижении стрелки контроллера за пределы критической зоны, требуется немедленная остановка транспорта. Это может быть связано с поломкой ДТОЖ.

А в современных автомобилях, бортовой компьютер подскажет, что мотор перегрелся и требуется остановиться. Кстати, если тосол, антифриз или вода закипела, нельзя выключать двигатель. Надо остановиться и дать поработать на холостом ходу. Когда температура немного спадет, заглушить двигатель.

Рекомендуем: Механический нагнетатель – чтобы двигатель стал мощнее

Как проверить датчик температуры ОЖ

Проверить температурный датчик можно множеством способов. Оптимальным вариантом будет использование OBD2-адаптера, поскольку он может показать коды ошибок. Если же нет возможности купить адаптер, но под рукой есть омметр, то диагностику можно провести с его помощью. Последний вариант менее надежный, но в опытных руках он показывает неплохие результаты.

Компьютером

Для комплексной проверки температурного датчика рекомендуется использовать OBD2-адаптер, который в народе часто называют компьютером. Адаптер имеет вид небольшого блока с разъемом, который подключается к диагностическому гнезду на приборной панели транспортного средства. Управление адаптером осуществляется по беспроводному каналу связи Wi-Fi или Bluetooth, а подключиться к нему можно с помощью смартфона или ноутбука.

Адаптер хорош тем, что с его помощью можно узнать внутренние ошибки автомобиля, что будет особенно критично в случае активации индикатора Check Engine.

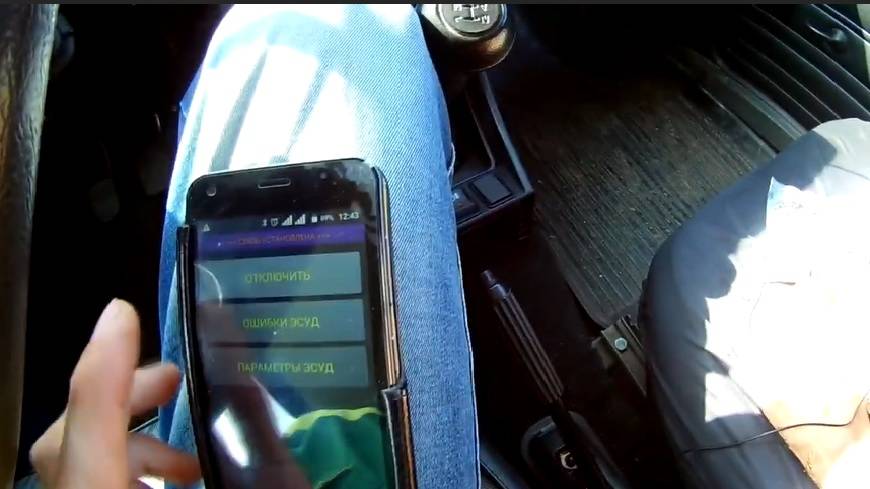

Проверка температурного датчика с помощью ELM-327:

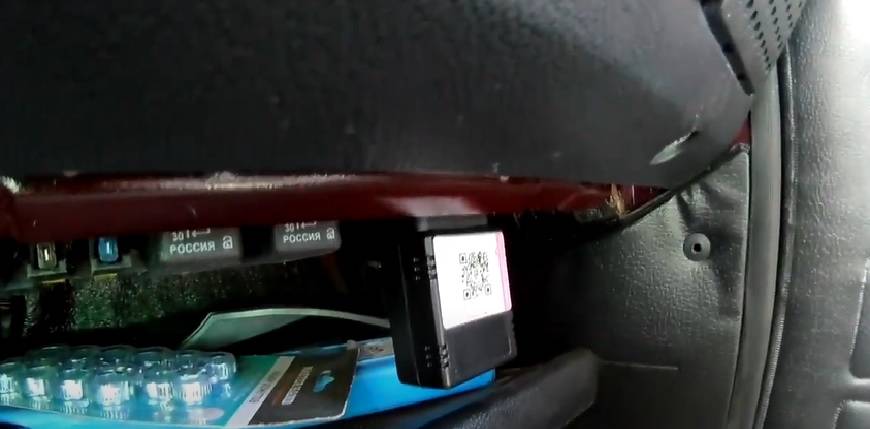

Вставьте адаптер ELM-327 в диагностический разъем на автомобиле, установите на смартфон программное обеспечение для работы с прибором, подключитесь к нему через телефон по беспроводному каналу Wi-Fi или Bluetooth.

Активируйте пункт меню “Ошибки ЭСУР” – через несколько секунд на экране появится перечень обнаруженных ошибок. Если проблемы именно с датчиком температуры, появится код Р0115, Р0117. Р0116 или Р0118.

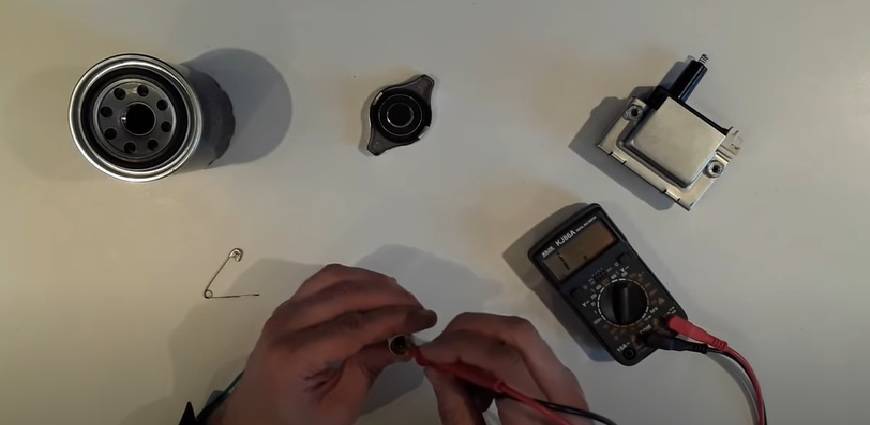

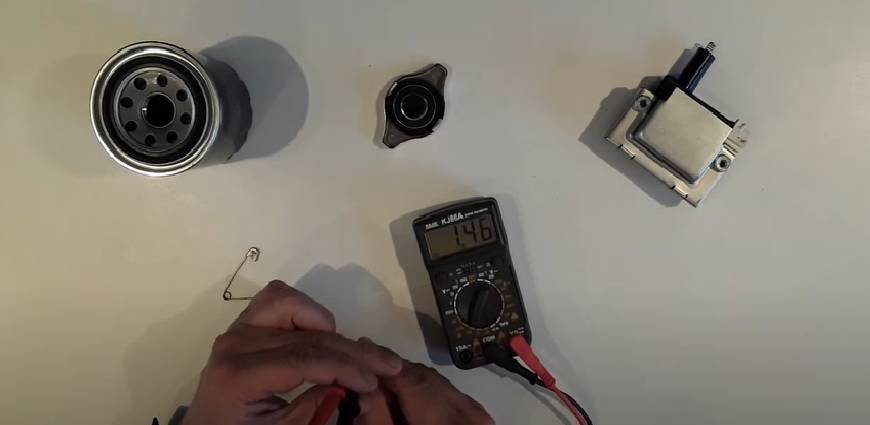

Омметром

Протестировать ДТОЖ можно с помощью омметра, однако в данном случае придется выкрутить устройство из охлаждающем системы (инструкция по демонтажу рассмотрена выше). Для тестирования понадобится нормативные показатели по сопротивлению в зависимости от температуры окружающей среды – узнать их можно в магазине при покупке ДТОЖ, а также в любом сервисном центре по обслуживанию автомобилей.

Тестирование выполняется следующим образом:

Активируйте омметр, установите базовое значение приборе (например, 1 Ом), подключите провода от омметра к электрическим контактам на ДТОЖ.

Посмотрите на циферблат омметра – там появится число, отражающее уровень напряжения. Сравните его с нормативными показателями.

Для дополнительной диагностики коснитесь рукой конца термодатчика – если устройство работоспособно, то его уровень напряжения должен уменьшится.

Чтобы повысить точность тестов с омметром, можно использовать термометр. Для этого термочувствительный элемент прибора помещается в емкость с водой и термометром. После этого воду нагревают, а каждые 5 градусов нагрева смотрится показатель по сопротивлению. В результате составляется таблица эмпирических показателей по температуре, которая потом сравнивается с нормативными показателями. Если показания серьезно отличаются, то прибор сломан.

ВАЗ 2114, ВАЗ 2115

На этих автомобилях в качестве ДТОЖ можно использовать GM 2112-3851010-01. Место расположения устройства — между головкой цилиндров и термостатом.

Для проверки рекомендуется демонтаж элемента (ключ рожковый на 19). Для этого нужно дождаться охлаждения мотора, отбросить «минус» на АКБ и слить антифриз.

После этого требуется демонтировать устройство, проверить его с помощью нагрева жидкости, термометра и мультиметра.

При этом должны быть следующие параметры.

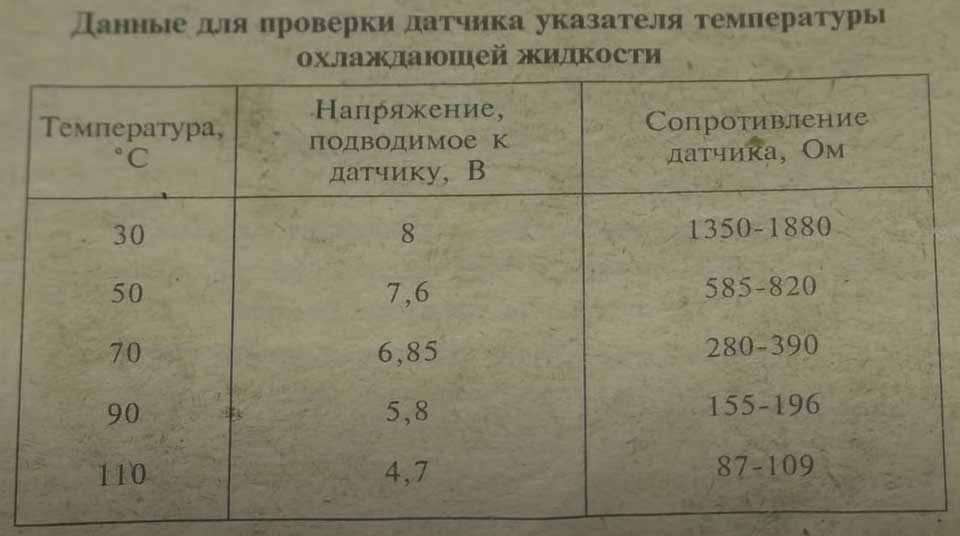

Таблица 2.

Температура, 0С	Сопротивление, Ом	Напряжение, В
+30	1350-1880	8
+50	585-820	7,6
+70	280-390	6,85
+90	155-196	5,6
+110	87-109	4,7

При расхождении в показателях необходимо заменить устройство.

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

• Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
• Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
• Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
• Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
• Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Как проверить, не снимая с машины

При наличии подозрений на неисправность ДТОЖ не обязательно снимать его с машины. Все манипуляции можно сделать без демонтажа с помощью тестера или диагностического прибора. Рассмотрим каждый из способов подробнее.

Предварительная проверка

Для проверки измерителя температуры заведите автомобиль и дайте прогреться мотору на холостых до 90 – 95 0С.

Отсоедините от датчика разъем и обратите внимание, как будет вести себя стрелка на панели приборов:

• если стрелка осталась на месте, то необходимо проверить сам измеритель или электрическую цепь, идущую к устройству (про это дальше);
• если же стрелка ушла вниз, то проверьте предохранитель. Если он целый, а при замыкании контакта на массу стрелка прыгает, то неисправен датчик.

Мультиметром

Наиболее простой метод, позволяющий проверить датчик температуры ОЖ — воспользоваться тестером.

Сначала проверяем напряжение для этого мультиметр выставьте в режим «Замер постоянного напряжения до 20В».

1. Отсоедините разъем от измерителя.
2. Включите зажигание.
3. Подключите плюсовой провод прибора к «+» разъема, а второй контакт тестера замкнуть на двигатель. Прибор должен показать в пределах от 4.8 до 5.2 В.

При работе на горячем моторе будьте осторожны и не прикасайтесь к металлической поверхности, чтобы не обжечься самому и не испортить измерительный прибор.

Алгоритм действий такой:

1. Отбросьте контакты от датчика.
2. Установите ражим измерения сопротивления на мультиметре.
3. Измерьте параметр между выводами.
4. Сравните их с табличными данными, которые можно найти в руководстве по ремонту и обслуживанию вашего автомобиля.

На некоторых моделях авто добраться к разъемам датчика очень сложно и его придется снимать.

Чтобы минимизировать потери антифриза открутите пробку расширительного бочка, чтобы сбросить давление в системе. Затем пробку снова закрутите.

Точные характеристики сопротивления могут отличаться в зависимости от модели.

Для примера приведем несколько параметров сопротивления для автомобиля ВАЗ 2110.

Таблица 1.

Температура 0С	Сопротивление Ом
+100	177
+80	332
+60	677
+40	1459
+20	3520
+10	5670
+5	7280

Если ДТОЖ выдает ошибочные сведения, может потребоваться его снятие для более детальной проверки, а впоследствии и замены.

Диагностический прибор

При появлении ошибки двигателя на приборной панели стоит проверить ЭБУ на факт ошибок, связанных с датчиком температуры.

Наиболее удобный вариант — применение ODB2 сканера. Во избежание больших затрат можно воспользоваться простой моделью Scan Tool Pro Black Edition или ELM327 про который мы писали выше.

Общий алгоритм действий такой:

Возможности рассмотренной выше модели позволяют посмотреть на работу датчика в режиме онлайн, а также посмотреть на функционирование других узлов: КПП, трансмиссия, ESP, ABS и других.

Устройство работает со всем диагностическим ПО и работает без потери связи. Для связи используется Блютуз и Вай-Фай.

Как работает датчик температуры в автомобиле

Прибор работает по принципу термического полупроводника, уровень сопротивления которого меняется в зависимости от температуры антифриза в системе. Конструктивно прибор имеет вид продолговатого цилиндрического устройства, которое состоит из металлического корпуса с резьбой, термочувствительного элемента, пластикового электрического разъема с контактами и термочувствительного устройства (термистора) с проводами.

Функционирование устройства выглядит следующим образом:

• Прибор имеет два чувствительных элемента – внешний (электрический) и внутренний (термический). Внутренний элемент – полупроводник-термистор, который вкручивается в систему охлаждения и контактирует с антифризом. Внешний элемент – два электрических контакта, которые через разъем (его часто называют фишкой) и провода подключаются к ЭБУ автомобиля. Друг с другом чувствительные элементы соединяются с помощью электрических проводов.
• На устройство подается стабильный уровень электрического тока. Ообычно это 5 вольт, хотя некоторые современные авто могут иметь напряжение в 12 или 24 вольт. Термочувствительный элемент-полупроводник имеет отрицательный температурный коэффициент. Поэтому что при увеличении температуры внешней среды (в нашем случае это антифриз) электрическое сопротивление устройства падает, а при понижении температуры – повышается.
• Благодаря изменению уровня сопротивления устройство может отслеживать уровень теплоты антифриза в охлаждающей системе. Данные с прибора анализируются электронным блоком управления автомобиля. Для отображения теплоты антифриза на современных авто ставится отдельное устройство со стрелкой на панели приборов (обычно располагается слева от спидометра).

Как ДТОЖ регулирует нагрев антифриза в системе:

1. При сгорании топлива в ДВС помимо механической работы генерируется большое количество тепла, которое нагревает мотор. Чтобы двигатель не раскалялся выше определенных пределов, в транспортном средстве находится антифриз, который отводит излишки тепла и охлаждает мотор.
2. Во время работы антифриз может нагреваться, а чем выше интенсивность работы мотора, тем выше теплота охлаждающей жидкости. Степень теплоты отслеживает ДТОЖ, который подает информацию о нагреве на электронный блок управления автомобилем.
3. При достижении теплоты антифриза 95-100 градусов запускаются система охлаждения (в противном случае охладитель начнет испарятся, что приведет к перегреву мотора). Для охлаждения используется вентиляторы, которые понижают теплоту охладители за счет вращения лопастей.
4. Многие современные автомобили оборудованы дополнительной системой охлаждения антифриза за счет регулировки шагов холостого хода. При превышении теплоты выше 95-100 градусов ЭБУ меняет количество шагов регулятора, что приводит к уменьшению уровня впрыска топлива в мотор, а антифриз начинает нагреваться меньше.
