Подтягиваем сцепление на ВАЗ-2110 своими руками и проверяем его работу

Инструкция по регулировке

Автомобиль Лада Приора оснащен тросом привода сцепления, имеющим храповый механизм. Трос является беззазорным и не требует регулировки, но производители рекомендуют ее проводить при каждом техобслуживании.

Троса сцепления

Для регулировки троса на Лада Приора нужно приготовить отвертку и линейку. Далее процедура состоит из следующих этапов:

1. Для выполнения работ необходимо открыть капот.

Моторный отсек Лады Приоры Сначала следует отключить датчик массового расхода воздуха и снять воздушный фильтр.

Моторный отсек без воздушного фильтра

После этого будет виден трос, на конце которого находится пластиковый зажим.
Перед регулировкой необходимо установить трос в исходное положение: преодолевая сопротивление пружины, зажим тросика продвинуть вперед до упора по направлению движения автомобиля.
Этот зажим следует потянуть на себя и замерить расстояние между ним и вилкой, оно должно быть 27 мм.

Замеряем расстояние с помощью линейки

Регулируется расстояние путем проворачивания наконечника против часовой стрелки. Таким образом, можно добиться увеличения расстояния.
Крутим зажим до тех пор, пока расстояние не будет равно 27 мм. Здесь очень важна точность.
Теперь можно отпустить тросик и посадить его в вилку.
После выполненных действий, нужно сесть за руль и отжать педаль три раза до упора.
Затем снова требуется замерить расстояние, оно должно точно равняться 27 мм, иначе регулируем, пока не будет достигнуто нужное расстояние.
Далее следует ввести наконечник в паз вилки механизма и отпустить его. Благодаря пружине зажим поводок наконечника устанавливается без зазора.
Отрегулировав трос нужно все вернуть на место, завести двигатель и проверить работу механизма.

После регулировки исчезают щелчки,мягче работает педаль привода механизма выключения сцепления.

Педали сцепления

При большом ходе педали сцепления (ПС) происходит не полное выключение сцепления, поэтому оно все равно соприкасается с маховиком силового агрегата. При малом ходе не включается до конца ведомый диск, что приводит к пробуксовке и потере крутящего момента.

Измерять ход педали стоит при возникновении следующих симптомов:

появляются рывки при начале движения;
шум и удары при включении передачи;
западает педаль.

Описанные симптомы говорят о том, что требуется регулировка механизма. Его работу на Приоре можно продиагностировать самостоятельно. Для этого следует завести мотор, медленно отпустить ПС и начать движение. Если при отпускании ПС автомобиль сразу начал двигаться, это означает, что отсутствует свободный ход. Если авто не сдвинулось с места даже при полностью отпущенной педали, значит ее ход превышает норму. ПС должна находиться на одном уровне с педалью тормоза. В этом случае ее полный ход будет находится в пределах 125-135 мм. Возможны колебания до 160 мм.

Замеряем свободный ход педали

При регулировке следует ослабить первую регулировочную контргайку тросика, расположенную в отсеке двигателя на кронштейне.

Контргайки для регулировки свободного хода

Путем подкручивания второй контргайки регулируется расстояние и ход ПС. Таким образом, достигается нужный результат. После завершения процедуры затягивается первая контргайка.

Если отрегулировать так, что педаль тормоза будет находится выше ПС, то схватывание будет едва педаль оторвется от пола. Если ниже — схватываться будет почти у самого конца. При слишком высоко расположенной ПС быстрее изнашивается корзина. Идеальный вариант — педаль тормоза и сцепления должны находиться на одном уровне.

Для того, чтобы продлить срок службы любого механизма, следует аккуратно пользоваться. Не стоит постоянно держать ногу на ПС, лучше поставить ее слева на полу. При каждом техосмотре Лада Приора рекомендуется контролировать свободный ход ПС и четкость переключения передач и при необходимости выполнять регулировку.

Рассуждения об альтернативной регулировке

Прежде, как отрегулировать традиционным способом сцепление на ВАЗ 2110, порассуждаем о том, насколько он оправдан, и есть ли смысл применения альтернативного варианта. По отзывам многих владельцев «десяток», да и не только их, педаль управления муфтой стоит довольно высоко от пола. Неудобство, к которому большинство водителей привыкает, на самом деле весьма существенно.

Водитель устает во время поездки, ему все меньше и меньше хочется переключать передачи, каждый раз поднимая тяжелый ботинок. Это сказывается не только на скорости передвижения, но и на состоянии трансмиссии. Опытные шоферы уверяют: педаль сцепления в отпущенном состоянии должна стоять так, чтобы ее можно было бы выжать, не отрывая от пола пятку. Недаром на УАЗах и Газелях, где регулировка невозможна, бывалые водители подкладывают под коврик обрезок доски.

Классический порядок регулировки указывает данные, которые обеспечивают выключение муфты с большим запасом. В результате, выжимая полностью педаль, водитель заставляет подшипник прогибать диафрагменную пружину намного больше, чем это технически нужно. В итоге, она теряет свои характерные свойства, а в критические моменты попросту ломается

И неважно, что вы выбрали для замены фирменный комплект сцепления – законам физики подвластны все

Методика альтернативной настройки привода муфты

Опытные автолюбители предпочитают делать юстировку индивидуально для каждого комплекта деталей муфты. Мероприятие не требует наличия помощника и особых приспособлений:

• Запустить мотор, выжать муфту и включить заднюю скорость. Практически на всех вазовских моделях она без синхронизатора, поэтому происходит полное разъединение дисков.
• Медленно отпускать педаль и одновременно включать и выключать заднюю передачу.
• Момент включения скорости проявляется вибрацией на ручке переключения. Если настройка делалась по официальной заводской инструкции, то начало включения будет соответствовать расстоянию педали от пола 75-100 мм.
• Установить такую длину троса, чтобы момент «схватывания» соответствовал 20 мм от пола до верхней кромки педали.

После того, как мы отрегулировали этим способом сцепление на ВАЗ 2110, педаль муфты в начальном положении находится намного ниже тормозной педали. Это позволяет мгновенно перебрасывать носок ботинка, не поднимая ногу к рулю. Раннее включение значительно упрощает процесс управления авто, передачи включаются мягко и без рывков.

В заключение нужно отметить некоторых «самоделкиных», которые специально отводят выжимной подшипник от корзины, объясняя свои действия, тем, что таким образом удастся продлить срок его эксплуатации. Однако придется их разочаровать – долговечнее подшипник вряд ли станет, а вот, лепестки диафрагменной пружины постепенно будут фрезероваться нераскрученной обоймой подшипника. И, заметьте, мы не обсуждаем дискомфорт от увеличенного хода педали, который может обернуться гораздо большими тратами, чем приобретение элементов муфты.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

В магазине спрашиваю шутя, что нужен трос сцепления для десятки, который никогда не порвется !Мне отвечают: поменяй машину Я купил трос сцепления ваз 2110 г.Балаково. Из всех он был самый дорогой.

Заменить тросик сцепления десятки можно различными способами:

1. Снимать жабо и стеклоочиститель (чтобы удобно было добраться до крепления наконечника троса к педали сцепления)
2. Без снятия жабо (способ для тех, кто способен принять позу лотоса )

Штатная инструкция по замене троса привода сцепления ВАЗ 2110 подразумевает снятие жабо и стеклоочистителя, но я решил пойти по короткому пути и ничего не разбирать.

Также после замены троса, сцепление нужно отрегулировать.

Замена троса сцепления ВАЗ 2110 без снятия жабо

Откручиваем крепление троса сцепления при помощи ключа на 19.Далее нужно вывести наконечник троса из вилки выключения сцепления, но т.к. трос был порван, то ничего снимать не пришлось

На самом деле, заменить трос сцепления ВАЗ 2110 своими руками достаточно просто. Я делал эту процедуру первый раз. Замену производил зимой на улице в вечернее время и с фонариком в руке. Времени на замену троса сцепления потратил 2ч. Основную часть времени я провел в районе педалей при снятии и установке троса.

Регулировка педали сцепления ВАЗ 2110

Ход педали сцепления (до упора в коврик) должен составлять 125мм(+-5мм). Максимально допустимый ход педали — 160мм.Для регулировки сцепления нужно открутить или закрутить гайку №2, после окончания регулировки закрутить контргайку №1Подкрутить максимально к вилке резиновую шайбу.

Можно отрегулировать сцепление так, что педаль будет находиться ниже педали тормоза, тогда схватывать будет почти сразу после отрыва педали от пола. Если сделать высокую педаль сцепления (выше педали тормоза), тогда при опускании сцепления схватывать будет уже почти в самом конце. Слишком высокая педаль может ускорять износ корзины.

Заменить тросик сцепления на «десятке» самому..

Сцепление на ВАЗ-2112

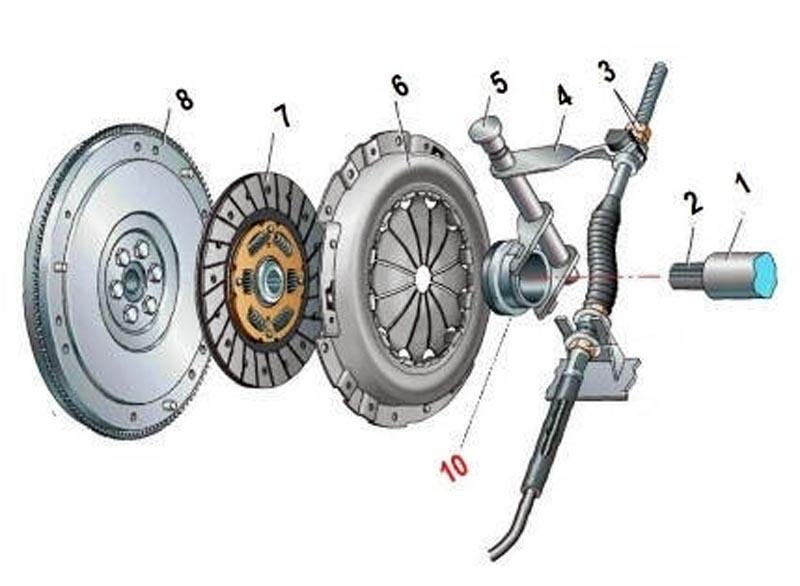

Так выглядит схема сцепления ВАЗ-2112 в разборе.

Сцепление на любом автомобиле, в том числе и на ВАЗ-2112 играет очень важную роль. Так, без его участия было бы просто невозможно передать крутящий момент от двигателя к коробке переключения передач.

The following two tabs change content below.

Об эксперте:

Fan-avto

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса “политеха” на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Из-за того, что на этот элемент приходится большая нагрузка, его абсолютно точно можно назвать расходным материалом, потому, что его основные элементы при сильном износе требует немедленной замены.

Видео о замене сцепления на ВАЗ семейства 2110-2112

Каким-либо образом повлиять на состояние сцепления невозможно, и контролировать его состояние визуально также нельзя, поэтому его неисправности проявятся только тогда, когда один из элементов начнёт выходить из строя.

Инструмент для выполнения работ по замене

Для того, чтобы работы было выполнить проще, необходимо заранее подготовить весь инструмент.

• Смотровая яма или подъёмник.
• Домкрат.
• Противооткатные упоры.
• Набор торцевых ключей.
• Монтировка или трубка удлинитель.

Пошаговый порядок работ

Замена сцепления без снятия коробки передач

Когда сцепление демонтировано, продолжаем работы:

1. При помощи накидного ключа откручиваем болты, крепящие кожух сцепления.

2. Для того, чтобы их легче было вывернуть со своего места, необходимо воспользоваться ключом на «8».

3. Эти болты необходимо выкручивать так равномерно, насколько это возможно, чтобы кожух не деформировался.

4. Далее снимаем корзину и диск сцепления.

5. Осматриваем и при необходимости демонтируем выжимной подшипник.

6. Визуально оцениваем общее состояние, а также ведущего и ведомого диска в частности.

7. В зависимости от того, на каком из элементов обнаружена неисправность меняем их на новые. Также возможна замена сцепления сразу в сборе.

8. В процессе монтажа на место сцепления, ведомый диск ставим выступающей стороной в направлении ведущего диска.

9. Далее, вставляем центрирующую оправку на место фиксации. Это необходимо для того, чтобы он чётко встал по самому центру маховика, иначе если он сместится, коробка переключения передач просто не встанет на своё место ввиду недостаточного места для первичного вала.

10. После этого вставляем оправку в коленчатый вал, далее устанавливаем ведущий диск.
11. Монтируем корзину сцепления и равномерно по кругу затягиваем все болты.
12. Когда все болты затянуты, вытаскиваем оправку.
13. После этого, коробку переключения передач ставим на место, предварительно смазав шлицы его первичного вала.

Особенности замены на ВАЗ-2109

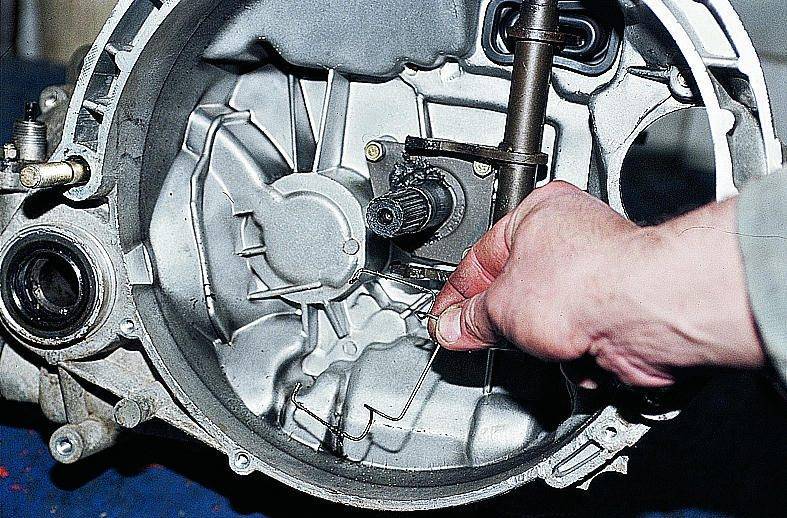

Отличие троса ВАЗ-2109 сводится к наличию специального поводка для зацепления с рычагом вилки, который достаточно габаритный по размерам, поэтому вытаскивание троса выполняется в сторону моторного отсека, а не салона.

Не будем рассматривать всю последовательность замены привода на ВАЗ-2109, а пройдемся только по ключевым моментам. Отметим, что инструменты потребуются те же, что указаны выше, а смена производится так:

• Послабляем гайки крепления оплетки к кронштейну на КПП и вытаскиваем ее. Затем рукой поджимаем рычаг и выводим из зацепления поводок;
• Под приборной панелью со штока снимаем фиксирующую пластину и наконечник.

  Кронштейна крепления оплетки под панелью никакого нет, и оплетка просто упирается в заднюю стенку моторного отделения при помощи специальной упорной пластины. Поэтому переходим к моторному отсеку и вытаскиваем трос. Установка нового же привода выполняется в обратной последовательности.

Как подтянуть и проверить сцепление на ВАЗ-2110: фото и видео

Основной задачей сцепления на любом автомобиле является плавная передача крутящего момента от двигателя к КПП. Обычно на ВАЗ-2110 этот узел не выходит из строя, но при интенсивной эксплуатации авто ему потребуется отладка и настройка.

Когда требуется регулировка сцепления на ВАЗ-2110

Как только водитель начнет замечать, что у него в работе системы сцепления происходят изменения, то надо сразу же провести ремонт узла или его регулировку.

Это поможет избежать выхода автомобиля из строя. Без сцепления автомобилем нельзя будет пользоваться.

Диагностирование

Признаком неисправности системы может стать проявление посторонних звуков при включении передачи, а также затрудненное включение передачи при движении. В таком случае владельцу транспорта надо вмешаться в работу системы.

Несмотря на то, что узел достаточно сложен в ремонте и устройстве, начальные неполадки в нем выявить можно и самостоятельно без обращения на СТО.

Специалисты отмечают, что наиболее простая система сцепления среди всех отечественных автомобилей именно у ВАЗ-2110. Тут потребуются минимальные навыки, минимум ключей и приборов. Если возникнут трудности с работой, то можно посоветоваться с опытными автомобилистами, которых всегда можно найти в любом гаражном кооперативе.

Ремонт лучше проводить в оборудованном гараже, где есть инструменты и смотровая яма. Стандартными инструментами и приспособлениями для выполнения такой работы являются:

• Противооткатные башмаки.
• Домкрат.
• Ключи.
• Головки.
• Приспособление для оправки диска.
• Отвертки.
• Молоток.
• Брус из дерева.

Также в гараже должен быть и стол, на котором можно будет разложить все элементы системы.

Неполадки

Сцепление и привод сцепления ВАЗ-2110.

Проблемы со сцеплением в ВАЗ-2110 могут быть такими:

• Износ фрикционов.
• Оборванный трос.
• Разрушение подшипника выжима.
• Поломка вилки.
• Поломка рессоры.
• Деформация или поломка диска.

Для диагностирования таких неполадок надо иметь хоть небольшое представление о работе сцепления. У ВАЗ-2110 усилие от педали на вилку передается при помощи троса. Это облегчает работу. Иногда такой трос может просто растянуться от усилий, которые передаются по нем.

Регулировка сцепления

Обычно такой процесс занимает 15-20 минут при использовании минимального количества инструментов. Для этого потребуется линейка и ключ.

Владельцу транспорта надо при помощи линейки померить ход педали в салоне. Если он больше 160 миллиметров, то потребуется регулировка троса. Увеличенный ход педали может заметить даже водитель без стажа.

Прикладываем линейку перпендикулярно педали сцепления и определяем расстояние, если оно больше 160 мм – переходим к регулировке натяжения троса сцепления.

Процесс регулировки

Открыть капот и получить доступ к держателю тросика на входе в двигатель.

Гайки троса сцепления, взгляд сверху за воздуховод.

Если снять АКБ и отстегнуть воздушный фильтр, работать будет удобней.

Проворачивая болт регулировки надо достичь того, чтобы ход педали был 12-13 сантиметров.

Ослабляем контргайку 1 и вращением регулировочной гайки 2 устанавливаем полный ход педали в диапазоне 120–130 мм.

Потом нажать три раза на рычаг и опять провести замер хода педали.

Нажимаем несколько раз на педаль сцепления.

Если ход составляет 12-13 см, то можно закручивать контргайку.

Ещё раз замеряем расстояние от педали до пола.

Затягиваем контргайку и сдвигаем на место пыльник.

Как видно из сказанного выше, провести регулировку троса сцепления на ВАЗ-2110 можно даже водителю без опыта. Эта работа не требует специальных навыков. Если соблюдать указанные выше рекомендации, то результат в любом случае будет положительный.

Почему так случилось

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Добро пожаловать! Трос газа – он же тросик дроссельной заслонки, отвечает кстати за открытие этой самой заслонки и за её закрытие, благодаря данному тросу ещё и обороты можно регулировать у автомобиля, то есть нажали на педаль газа, трос натянулся и при этом он открыл ещё и заслонку на более больший угол, тем самым обороты пошли вверх и автомобиль начал ехать (Или стоять на месте, если педаль сцепления выжата или если нейтральная передача стоит), но этот трос изнашивается в связи с этим на автомобиле начинается очень опасно ездить, так как при износе его металлическая часть начинает махриться (Он скручен как бы) и в связи с этим кусочки троса начинают задевать за оболочку и трос назад уже не возвращается и автомобиль начинает дальше разгоняться, не взирая при этом на нажатие педаль газа (Потому что трос то заел и назад заслонку не отводит, поэтому даже если ногу вы уберёте с педали, то машина всё равно будет ехать дальше, это то ситуация и опасна).

Примечание! Для замены этого троса и для его регулировки (А регулировать обязательно придётся) понадобятся: Пассатижи различные (Тонкие, большие) и отвёртки!

Где находится тросик газа? В зависимости от двигателя его местонахождение может изменяться, хотя и не значительно вовсе, в общём на 8 клапанных машинах трос находится в верхней части и после открытия капота вы его сразу же разглядите (На левом фото он красной стрелкой указан), на 16 клапанных автомобилях десятого семейства он точно так же размещён сверху, но только чтобы к нему подобраться, снять экран с двигателя будет нужно (О том как снять экран, читайте в статье: «Замена экрана двигателя на 16 клапанной приоре»), после снятия вы его опять же сразу же и увидите, для наглядности на правом фото он стрелкой указан.

Примечание! Но есть некоторые автомобили которые комплектовались с завода электронной педалью газа, десятое семейство Тольяттинской сборки это не затронуло, но те машины которые были перенесены на Украину (В настоящее время у них и марка изменилась, а называются они Богдан) после 2011 года комплектовались этой педалью, на них сразу вас предупреждаем троса нет, но вы всё же проверьте, для наглядности на фото ниже стрелкой показана эта самая электронная педаль и так же можно видеть что никакого троса газа не идёт от неё!

Когда нужно менять тросик газа? За его состоянием нужно периодически поглядывать, если вы начали видеть что его металлическая часть начала махриться, то ждать пока трос заест не нужно и вообще в этом случае, рекомендуем вам незамедлительно посетить автомагазин и приобрести в нём новый тросик газа и заменить его поставив вместо старого, кроме этого трос подлежит замене если при его регулировки невозможно добиться полного открывания и полного закрывания заслонки.

Важные моменты замены троса

• Как показывает практика, процедура замены троса на «десятке» начинается с моторного отсека. От вас требуется удерживать вилку и одновременно с этим натягивать трос, снимающийся с вилки.
• Затем снимается крепеж троса с кронштейна, который находится на коробке переключения передач. Выполнив эту процедуру, переходим в салон и демонтируем поврежденный элемент, то есть тросик.
• На результат ремонта влияет не только качество нового троса, но и правильность проведения всей процедуры замены.
• Если вы имеете дело с «десяткой» из опытно промышленной партии, тогда кронштейн будет представлен как болт с головкой под крестовую отвертку. Чтобы подобный крепежный элемент демонтировать, обычной отверткой обойтись не удастся. Потребуется специальный укороченный инструмент.
• При обрыве троса во время движения, открутить кронштейн можно подручным инструментом, но через предохранительный блок.
• Настоятельно рекомендуется заменить нестандартный болт на обычный, для откручивания которого подойдет простой гаечный ключ.
• Обязательно держите в автомобиле набор инструментов, поскольку крайне редко трос рвется в подходящий момент. Вряд ли вообще существует подходящий момент для любого вида поломки машины.

Демонтаж

Далее необходимо снять старый трос, что позволит установить новый элемент системы сцепления. Последовательность работ при этом будет следующей:

• Снимите стеклоочиститель со своей «десятки».
• Ослабьте немного контргайку и регулировочную гайку.
• Извлеките из вилки отключения сцепления ободок поврежденного троса.
• Немного сдвиньте чехол нижнего наконечника кожуха троса, используя ключ на 17.
• Одновременно с этим нужно ослабить гайку фиксации наконечника к кронштейну. Наконечник нужно придерживать вторым ключом на 17, что позволит предотвратить проворачивание.
• Достаньте из кронштейна искомый наконечник.
• Кронштейн механизма стеклоочистителя держится на 2 гайках, которые нужно открутить. Плюс демонтируйте непосредственно сам кронштейн.
• Не забывайте, что при обратной сборке кронштейн требуется установить наклонной частью в сторону передка автомобиля.
• Теперь вы окручиваете винт крепежа защитного чехла и снимаете его держатель.
• Отогните немного чехол, что позволит достать крепеж наконечника тросика к педали, отвечающей за сцепление .
• Подденьте при помощи плоской отвертки и снимите опорную скобу с «пальца», а затем демонтируйте наконечник тросика с него.
• Следующий шаг заключается в демонтаже болта фиксации держателя троса к кронштейну педали. Так вы сумеете наконец-то вытащить поврежденный трос через салон.
• Но и это не все. Снимите с пальца педали втулку.
• Если втулка поломана или износилась, ее обязательно замените на новую. Но учтите, конструкцией предусмотRenault, что втулка разрезана. Потому это не дефект, возникший в ходе эксплуатации, а задумка изготовителя.

READ Замена задних стоек Audi 80 б3

Подготовка

В ходе подготовки рекомендуем не просто настроиться на работу, но и изучить руководство по эксплуатации, просмотреть несколько наглядных видео. Это даст вам дополнительные знания и понимания того, что предстоит сделать с системой сцепления.

Также запаситесь необходимыми инструментами:

Обрыв троса сцепления. Как двигаться, как заменить на ВАЗ 2110

• Гаечный ключ на 8;
• Два гаечных ключа на 17;
• Отвертка крестообразного типа;
• Новый качественный тросик сцепления;
• Смазочные материалы.

Установка

Самое сложное, пожалуй, позади. Но считать работу завершенной никак нельзя. Установка нового троса не включает в себя сложные процессы, но ведь потом потребуется обратно собрать всю конструкцию, отрегулировать сцепление

и проверить его в работе.

Установка выполняется следующим образом:

• Непосредственно перед установкой, снимите втулку с пальца педали, чтобы проверить ее на предмет целостности. Как отмечалось ранее, при ее повреждении обязательно выполняется замена элемента;
• Крепеж нового троса выполняется в соответствии с демонтажем, только проводятся все процессы в обратном порядке;
• Конец тросика засовывается через салон в моторный отсек, после чего выполняется фиксация на педали сцепления автомобиля;
• Далее трос вместе с вилкой включения зацепляют и ведут к кронштейну крепления на коробке передач, где происходит фиксация;
• Проверяется ход педали, который должен составлять около 13 сантиметров от пола. О регулировке сцепления мы расскажем вам отдельно, в специально подготовленном материале.

Что ж, на этом замену троса можно считать завершенной. Она имеет определенные сложности, однако при грамотном подходе с работой вполне можно справиться своими силами.

Что делать?

Итак, у вас упала или буксует педаль, что же делать в таких случаях? Другого выхода, кроме как решать проблему, у вас нет. У вас есть два варианта: обратиться за помощью к профессионалам и отвалить денег на СТО либо взять инициативу в свои руки и самостоятельно устранить неисправность. Далее мы расскажем вам, как сделать это самостоятельно.

Очистка элементов системы от замасливания

В первую очередь необходимо отключить аккумуляторную батарею, поскольку для очистки маховика и прочих элементов системы нужно будет производить демонтаж коробки передач. А так как при демонтаже коробки нужно будет отсоединить электрические разъемы, аккумулятор следует отключить.
Демонтируйте КПП. Если у вас нет для этого достаточно опыта и знаний, то лучше обратитесь за помощью на СТО.
Далее, вам нужно открутить винты, которые крепят маховик. Постарайтесь удержать его от проворачивания, когда будете откручивать винты. Демонтируйте маховик и произведите его очистку при помощи уайт-спирита или ацетона. Также для этих целей можно использовать бензин. Аналогичные действия проделайте с нажимным и ведомым диском, если эти компоненты замаслены. Перед непосредственной установкой очищенные элементы необходимо насухо протереть

Обратите внимание: если ведомый вал слишком замаслен, то целесообразней будет произвести его замену, поскольку на практике очистка элемента редко помогает.
Также необходимо ликвидировать причину замасливания. В автомобилях ВАЗ 2110 течь масла может произойти через сальники коробки переключения скоростей либо двигателя.
Соберите все в обратной последовательности.

Замена сцепления

Одной из причин, по которой провалилась педаль, может стать неработоспособность сцепления.

1. После демонтажа КПП при помощи гаечного ключа вам потребуется открутить шесть болтов, которые крепят кожух сцепления к маховику. Если у вас возникли трудности с откручиванием винтов, простучите их головки молотком. Винты нужно откручивать равномерно, а не поочередно.
2. Сделав это, можно демонтировать ведомый и ведущий валы. Если на этих элементах вы увидели механические повреждения то, по всей видимости, сцепление буксует именно из-за этого. Вам нужно поменять диски.
3. Установите новый механизм. При этом ведомый вал должен быть установлен выступающей стороной к ведущему шкиву. Монтируйте центрирующую оправку.
4. Введите оправу в отверстие коленвала. В таком положении вам необходимо закрепить ведущий шкив устройства. Опять же, это следует делать равномерно, затягивая винты по одному обороту, а не по очереди.

Замена привода и регулировка

1. Если в вашем ВАЗ 2110 педаль провалилась или буксует, то одной из наиболее распространенных причин для этого может быть вышедший из строя тросик. Для замены тросика нужно демонтировать его из места установки, а именно кронштейна, который установлен непосредственно на коробке передач.
2. Открутите гайки, которые крепят тросик в кронштейне. Для этого вам потребуются гаечные ключи на 2 и 19. Ослабьте болты и демонтируйте одну часть троса из места установки. После этого ее необходимо вывести из зацепления вилки, которая включает сцепление.
3. Теперь трос необходимо отключить от педали. Откройте капот, и найдите кожух тросика, который находится рядом с вакуумным гидроусилителем тормозов. Кожух необходимо снять, но перед этим открутите отверткой с крестовым наконечником болт крепления. Далее, подденьте отверткой и демонтируйте стопорную скобу. После этого тросик можно демонтировать.
4. Произведите визуальный осмотр втулки, на которую надевается тросик. В случае повышенного износа данный компонент необходимо заменить. Не забудьте смазать поводок нового тросика, а также место соединения его с педалью смазкой. Для этого можно использовать традиционную «Литол-24».
5. Теперь нужно отрегулировать тросик. Для этого возьмите линейку и, подставив ее к педали, установите перпендикулярно в пол. Замерьте по линейке расстояние от пола до педали. Если оно более 16 см, то трос нужно отрегулировать.
6. Под капотом ослабьте контрольную гайку на конце тросика. Здесь же находится и регулировочная гайка. Вам нужно вращать ее до тех пор, пока полный ход педали не будет превышать 13 сантиметров. 12-13 см – это оптимальный полный ход для педали сцепления ВАЗ 2110.
7. Сядьте на место водителя и несколько раз нажмите на акселератор до упора, после чего опять произведите замер. При необходимости – отрегулируйте его опять. Затяните контрольную гайку и сдвиньте до конца резиновую ограничительную втулку.
