Как подключить флешку к магнитоле Форд Фокус 2 6000cd

Схема подключения магнитолы

Предусматривается применение квадратного разъема с несколькими секциями

Сверху имеются 8 контактов, чтобы коммутировать громкоговоритель, принимая во внимание полярность. Контакты по центру требуются, чтобы соединить оборудование с электронными шинами машины и подать минусовое питание

Используя кабеля — минус невозможно добиться нормальной работы магнитолы.

Контакты в левой верхней части используются для работы кнопочной подсветки и подачи плюсового питания. В распиновке оборудования присутствуют контакты, чтобы можно было подключить управленческие рулевые кнопки, блютуз систему и разъемы для гаджетов. Также присутствуют резервные контакты, направляющие штифты из пластика предоставляют возможность избежать неправильного коммутирования к заводской проводке машины.

Простые пути

Основным затруднением при восстановлении работоспособности магнитолы считается индивидуальность ее кодировки. Она уникальна, как отпечатки пальцев. Учитывая это, компания Ford предусмотрела и аварийный запуск магнитолы. Узнать свой код довольно просто.Берем сервисную книжку, пролистываем ее до описания наличествующей на борту аудиосистемы. Индивидуальный код разблокировки указан в конце раздела.

Сервисная книжка утеряна – например, вы не первый владелец автомашины, и она досталась вам уже без нее. Открываем бардачок, берем фонарик. Обычно бумажка с кодом приклеена на левой стенке «перчаточного ящика».

Какие существуют способы разблокировки магнитолы

Почему блокируется автомагнитола? Поскольку штатные устройства автомобилей Форд имеют функцию защиты от кражи, то отключение их от аккумуляторной батареи может вызывать блокировку аудиосистемы и необходимость ввода специального кода для возврата в прежнее рабочее состояние. Также причиной блокирования может стать падение напряжение бортовой сети до 8 вольт, например во время сильных морозов.

Разблокировка магнитолы Форд 2 и других моделей производится путем ввода четырехзначного кода через панель управления устройства. Сделать это можно за несколько секунд, но более сложная задача для нас – найти этот самый код. Самый простой способ для везучих автомобилистов – это найти его в инструкции к устройству, на первой или последней странице сервисной книжки Форд или поискать надпись, которую ставят от руки на бардачке работники завода по выпуску автомобиля. Если вы найдете этот код, и он окажется верным, считайте, что вам повезло. В других случаях придется постараться больше.

Другой сравнительно легкий способ разблокировки магнитолы Форд Фокус 2 – это нажать и удерживать одновременно цифры 1 и 6 на кнопочной панели устройства. Через несколько секунд вы увидите на дисплее множество надписей и цифр, и в конце строки будет находиться тот самый четырехзначный код разблокировки (обычно четыре цифры идут после буквы M или V – в зависимости от модели автомобиля).

Если автомобиль находится на гарантии, вы можете также позвонить автодилеру и запросить у него код для разблокировки. Для этого дилер попросит у вас сообщить номер и серию автомагнитолы, и код будет у вас сразу же или в ближайшее время.

Руководство пользователя

Прилагаемая к руководству по Форд Фокус 2 документация на автомагнитолу содержит основные советы по эксплуатации:

включение и выключение головного устройства производится отдельной кнопкой, встроенный таймер обеспечивает подачу питания в течение часа после отключения зажигания;
отображение даты и времени выполняется нажатием на кнопку Clock;
изменение громкости звука производится поворотом регулятора;
для корректировки тональности или баланса требуется активировать режим при помощи кнопок Bass/Tre или Fade/Bal;
для начала и окончания телефонного разговора имеется отдельная клавиша, отмеченная значком трубки.

Как включить Блютуз

Чтобы выключить или включить Блютуз на устройстве 6000CD, требуется:

Войти в режим настройки путем нажатия на кнопку Menu.
Нажать на правую клавишу навигации по разделам.
Последовательно воздействовать на кнопку Menu, пока на дисплее не отобразится текстовая надпись BT ON или BT OFF. Затем необходимо переключить функцию в желаемое состояние.

На части машин, собранных в России, блок громкой связи не устанавливался. При активации Bluetooth сотовый телефон не распознает головное устройство. Проверить наличие коммутационного модуля можно проведением компьютерной диагностики автомобиля. Блок беспроводной связи предназначен для телефонных разговоров, трансляция музыкальных записей конструкцией не предусмотрена.

Как подключить AUX

Расположенный в машине разъем AUX предназначен для установки внешних источников воспроизведения звука. Изменение громкости звука осуществляется при помощи имеющегося в магнитоле усилителя. Для подключения к AUX используется кабель, оснащенный стандартным штекером для наушников диаметром 3,5 мм. Для начала прослушивания требуется перевести головное устройство в соответствующий режим (при помощи кнопки).

Регулировка громкости и тембра осуществляется регуляторами на корпусе магнитолы, переключение композиций, приостановка и старт воспроизведения выполняются кнопками на внешнем проигрывателе. Часть автомобилей Ford с головным устройством 6000CD не оснащена штатным разъемом AUX, который можно установить самостоятельно.

Процедура установки разъема на примере Fiesta:

Приобрести соединительный шнур с круглыми 3,5 мм разъемами.
Снять корпус перчаточного ящика, сжав боковины руками. Демонтировать фиксаторы головного устройства при помощи тонких металлических пластин. Инструмент устанавливается в 4 паза, имеющихся на передней панели магнитолы, рабочие стороны имеют подрезку.
Вынуть магнитолу из шахты и отключить разъемы проводов.
Подсоединить порт AUX к контактам и вывести его в перчаточный ящик.
Произвести обратный монтаж снятых деталей и проверить работоспособность разъема.

Как подключить флешку

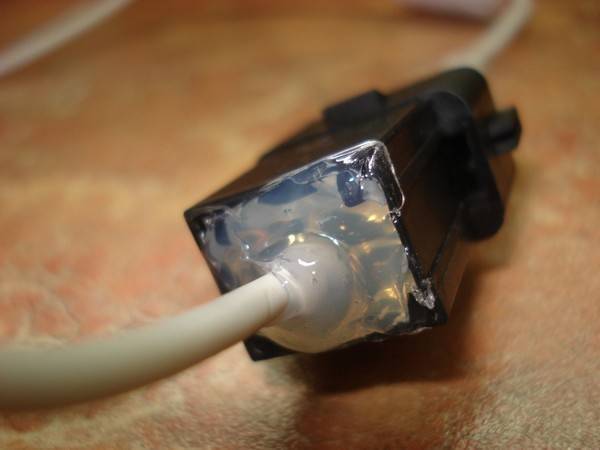

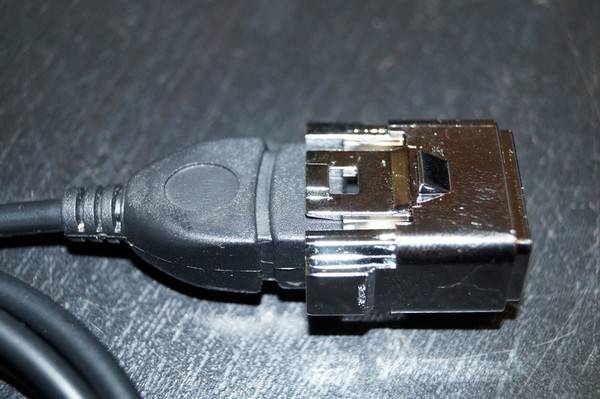

Головное устройство 6000CD не оснащено штатным портом USB для коммутации флешки или иного внешнего накопителя. Возможно самостоятельное подсоединение конвертера сигнала, который крепится к штекеру AUX. Ряд владельцев коммутирует декодер файлов MP3. Колодка питания подключается к бортовой сети через дополнительный стабилизатор, снижающий напряжение до 9 В. Остальные провода декодера подсоединяются к штатному штекеру на корпусе магнитолы. Порт USB выводится на пластиковый элемент центральной консоли или на заглушку кнопки.

Схема подключения магнитолы

В состав схемы подключения головного аудиоустройства входит несколько разъемов, расположенных на задней части корпуса. Распиновка магнитолы 6000 CD соответствует стандарту ISO, верхние штекеры предназначены для подсоединения громкоговорителей и подачи питания. Дополнительно имеются провода соединения с цифровой шиной CAN. Горизонтальные разъемы позволяют подключать внешнее оборудование или модуль беспроводной связи Bluetooth.

Какую магнитолу выбрать

Теоретически воители могут поставить в свой Ford Focus 1 любую магнитолу, если она удовлетворяет двум основным критериям, а именно:

Размер. Новая модель должна быть не больше посадочного гнезда, предусмотренного в передней панели. Если она меньше, то необходимо покупать специальные рамки, которые заполнят свободное пространство. Стандартная штатная магнитола Форд Фокус 1 имеет типоразмер DIN 1,8.
Совместимость коннекторов. У многих водителей американский Ford Focus, контакты которого несовместимы с разъемами от европейских изделий. Эту проблему решают специальные ISO-переходники. Если для вашей магнитолы такой переходник выпускается, то проблем не возникнет.

Даже если эти два условия не выполняются, при огромном желании поставить новую модель возможно, но для этого придется расширять посадочное место на торпеде для габаритной магнитолы и изучать специфику подключения отдельных проводов при отсутствии переходника. Последняя задача по силу только специалистам. Обычным водителям проще подыскать совместимую модель.

Давайте рассмотрим подробнее, какая магнитола подойдет на Форд Фокус 1. Далее будут представлены несколько моделей, которые вы можете поставить на замену штатной. Этот список можно расширить и другими моделями.

Pioneer MVH-280FD

Модель формата 1 DIN без дискового привода, только с портом USB. Максимальная выходная мощность составляет 4 х 100 Вт. Имеется FM и 18 ячеек памяти для сохранения радиостанций, фильтры высоких и низких частот, функция восстановления качества звука. Поддерживает все основные форматы: MP3, WMA, WAV, AAC, FLAC. Это одна из последних моделей, поэтому она совместима с большинством iPhone и iPod. Также поддерживаются смартфона с Android версии 4.1 и выше. Стоимость магнитолы составляет от 6 тысяч рублей.

Supra SFD-112U

Самая простая магнитола типоразмера 1 DIN, которая имеет минимальный набор функций. Имеется CD-привод, USB-порт и FM-радио. Большой регулятор, приятная глазу подсветка и достаточно большой экран для подобной модели делают ее использование крайне удобным. Стоимость товара не превышает 2 тысяч рублей.

С помощью переходников можно пристроить к Форду практически любую 1 DIN магнитолу, однако большинство современных изделий выпускается в размере 2 DIN, которые не помещаются в посадочное гнездо на передней панели. Как показывает практика, расширить 1,8 до 2,0 DIN не составляет труда

Главное – соблюдать осторожность и не сломать пластиковую рамку. Далее будут представлены несколько популярных вариантов в формате 2 DIN

Hyundai H-CMD4006

Функциональная и недорогая магнитола от Hyundai c достаточно большим сенсорным дисплеем. Поддерживает диски различных типов DVD, SVCD, VCD, HDCD, MP3, MP4, WMA, CDDA, Picture-CD, JPEG, CDR, RW, DVD-R/RW. Имеется не только USB, но и поддержка SD-карт памяти. Цифровой тюнер на 30 радиостанций. Предусмотрены разъемы AUX и ISO. Для удобства управления в комплекте поставляется дистанционный пульт.

Для ее установки вам понадобится рамка и переходник. Это модель из нижнего ценового сегмента, поэтому многие владельцы жалуются на качество сборки и сбои в работе, когда не открывается DVD привод или не реагирует сенсорный дисплей. Ориентировочная стоимость 3-4 тысячи рублей.

Prology CMD-220UR

Магнитола из среднего ценового сегмента. Монтажный размер – 2 DIN, поэтому для ее установки вам придется незначительно расширить стандартное посадочное место. Поддерживает компакт-диски и USB-накопители. Встроен черно-белый экран с зеленой подсветкой. FM-тюнер способен запомнить до 24 радиостанций. Дополнительно имеется высокоскоростной цифровой PLL тюнер, антишоковая буферная память, электронная регулировка параметров и даже защита от ударов. Модель отличается качественной сборкой и приятным дизайном, благодаря которому отлично впишется в общий интерьер Ford Focus 1. Стоимость CMD-220UR составляет 9-10 тысяч рублей в зависимости от точки продажи.

JVC KW-V20BT

Качественная магнитола с ярким экраном на 6,2 дюйма за 11-12 тысяч рублей. Модель достаточно навороченная, при этом включает в себя следующее:

встроенный Bluetooth с адаптером в комплекте;
поддержка технологий MirrorLink и App Link для синхронизации с android-устройствами и смартфонами от Apple;
несколько USB-портов;
поддержка форматов MP3, WMA, WAV, DivX, JPEG, MPEG 1, 2;
трехполосный эквалайзер с возможностью установки параметров;
наличие фильтра верхних и нижних частот;
возможность подключить пульт дистанционного управления и камеру заднего вида.

Полный список возможностей этой магнитолы вы можете узнать в спецификации к продукции. Единственный недостаток – ее типоразмер в 2 DIN, поэтому она незначительно больше посадочного места.

Установка магнитолы в Форд Фокус 2

Наш автомобиль за свою жизнь может сменить не одну стерео-систему, ведь техника морально устаревает, да и вкусы хозяев могут меняться в сторону более высоких требований к звуку в автомобиле. В автомобиле может и вовсе отсутствовать магнитола. Именно в таких обстоятельствах будет полезна наша инструкция по установке и подключению автомагнитолы своими руками для автомобиля Форд Фокус 2.

В статье мы приводим типовые штекеры для различных моделей автомобилей и производителей аудиосистем. Итак, изначальная позиция:

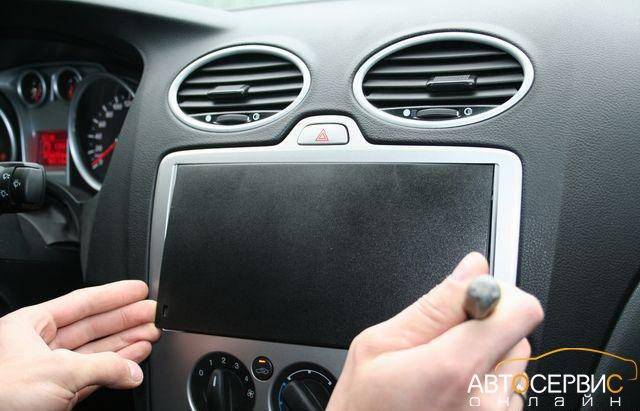

Как видно на фото, изначально имеем панель со стандартной заглушкой, которая установлена при выборе автомобиля без аудиосистемы. Аккуратно отжимаем фиксаторы и снимаем заглушку:

Обратная сторона заглушки имеет несколько фиксаторов/крючков:

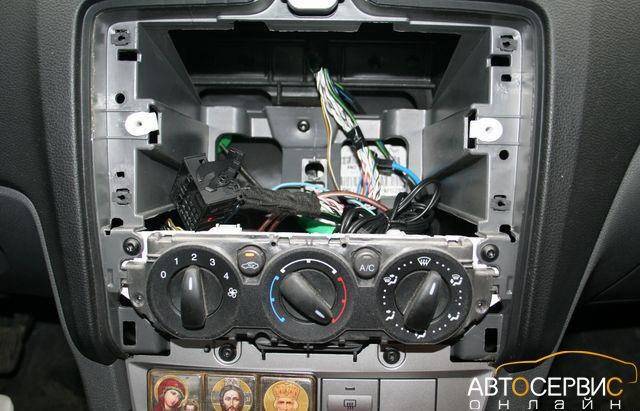

Таков внешний вид будущей рабочей зоны без заглушки. Пространства для установки вашей аудиосистемы вполне достаточно:

Обращаем внимание на стандартный разъем для подключения магнитолы:

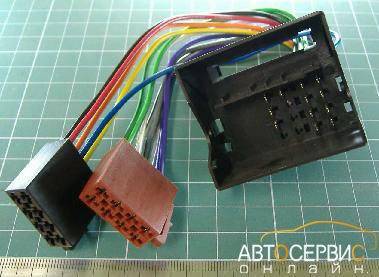

Для удобства подключения аппаратуры и сохранения эстетичного вида, можно использовать переходник типа: Ford Focus 2 -> ISO. Выглядит он следующим образом:

Установив указанный разъем все фиксируем штатным зажимом (вид сбоку):

Провода, ведущие к разъему. Четыре витых пары — проводка на динамики, пятый – это регулятор напряжения, ведет от освещения приборной панели к контакту подсветки магнитолы, если таковой имеется.

Согласно схеме подключения, указанной ниже, мы получим достаточно яркую подсветку магнитолы в течение дня и умеренную, не слепящую в темное время суток:

Вот они остальные провода, о которых идет речь:

В нашем случае до установки новой аппаратуры стояла другая магнитола, поэтому провод AUX-вход выведен был в карман, смежный с ручкой КПП. Соответственно, пришлось его убрать. Далее снимаем рамку. Можно не беспокоиться о возможной поломке – пластик достаточно прочный и качественный.

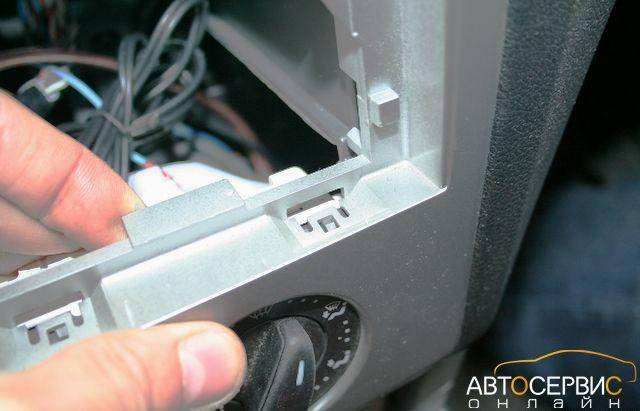

После того, как открутили саморезы, отжимаем специальные фиксаторы:

Так выглядит панель без рамки:

На фото видно, что справа и слева внизу есть вертикальные прямоугольные отверстия, куда требуется вставлять стальные фиксаторы рамки.

Главное — спокойствие! Не мудрствуя лукаво, продолжаем разбирать. Наконец, вытаскиваем AUX-вход.

Наш случай потребовал протянуть еще и провод микрофона для установки громкой связи. Думаем, эта информация будет нелишней для тех, кто планирует подключить сабвуфер, но не знает, где на него закреплять выключатель питания. Его обычно крепят на двухсторонний скотч в отдельном кармане от КПП. В случае необходимости можно всегда убрать его, не портя внешнего вида.

Теперь начинаем обратную сборку:

Устанавливаем переходную рамку типа: Ford Focus 2 -> 1 DIN. Примерная стоимость этого устройства составляет около 1500-2000 рублей, бонусом станет небольшая полочка под магнитолой.

Следующим действием должно стать – соединение разъема Ford Focus 2 с контактом разъема автомагнитолы через переходник, о котором мы упоминали ранее: Ford Focus 2 -> ISO. Совмещаем антенные штекеры между собой

Обращаем ваше внимание: поскольку ЖЕЛТО-ЗЕЛЕНЫЙ — 3 является плюсом с зажигания, то наша магнитола будет функционировать лишь при включенном зажигании. Предлагаем провод от магнитолы, который ведет к зажиганию, соединить с контактом провода, идущего на аккумулятор, и подключить все к выходу разъема от аккумулятора (ОРАНЖЕВО-ЧЕРНЫЙ толстый — 4)

Для более удобной работы и более презентабельного вида можно приобрести в любом радиомагазине два разъема типа «папа» и «мама», после соединить их двумя проводами, как это изображено на схеме ниже:

После подключения всех разъемов устанавливаем «тело» магнитолы, убедившись, что никакие провода на зажались. Осталось закрепить панель магнитолы.

Конечный результат с установленной панелью определенно радует глаз:

Желаем Вам успехов в техническом совершенствовании Вашего авто!

Инструкция по эксплуатации

Штатная магнитола Форд Фокус 2 6000CD включается отдельной кнопкой, допускается прослушивание музыки при отключенном зажигании. Встроенный таймер автоматически выключит устройство через 60 минут работы. Корректировка громкости воспроизведения производится вращением рукоятки, расположенной в центре фронтальной панели магнитолы.

Боковые кнопки позволяют выбирать режимы работы, регулировка параметров производится через встроенное меню, которое вызывается нажатием на кнопку Menu. Для перехода между разделами используются повторные нажатия, изменение значения выполняется правой кнопкой с символикой в виде треугольника. В руководстве приведен ручной и автоматический алгоритм поиска радиостанций, обнаруженная частота записывается в ячейки памяти.
