Где находится реле бензонасоса на Нива Шевроле: фото где оно стоит

Назначение бензонасоса

Само название детали говорит о том, что она нужна для перекачивания топлива из резервуара в магистраль ТС. На автомобиле Нива Шевроле устанавливается погружной бензонасос. Он представляет собой коллекторный двигатель, где роль статора играют два магнита. Но чаще всего под бензонасосом подразумевают не только сам моторчик, а целый модуль, в состав которого входит:

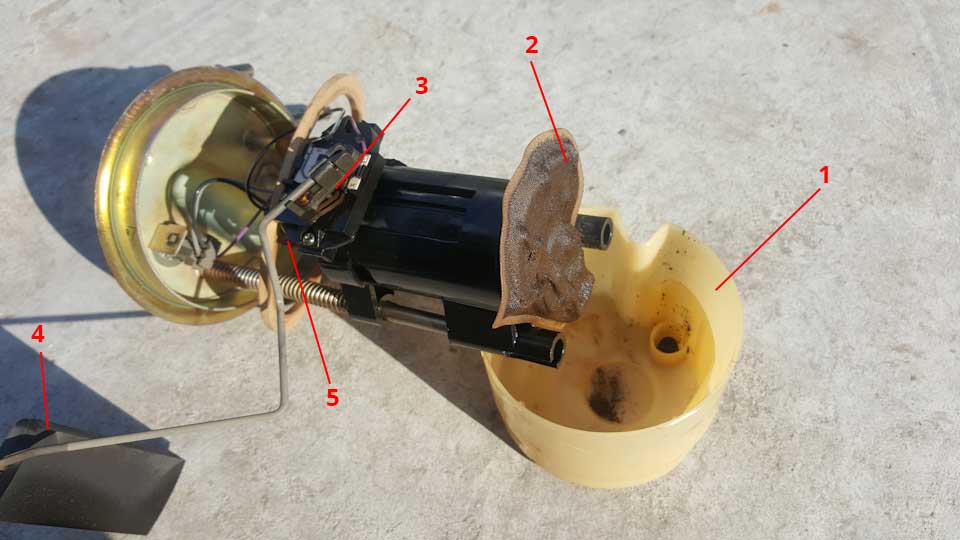

Корпус выполнен из пластика. Он выполняет несущую функцию, так как на нем крепятся основные элементы модуля. Обычно не доставляет проблем в течение всего периода эксплуатации автомобиля, если только он не подвержен механическому воздействию.

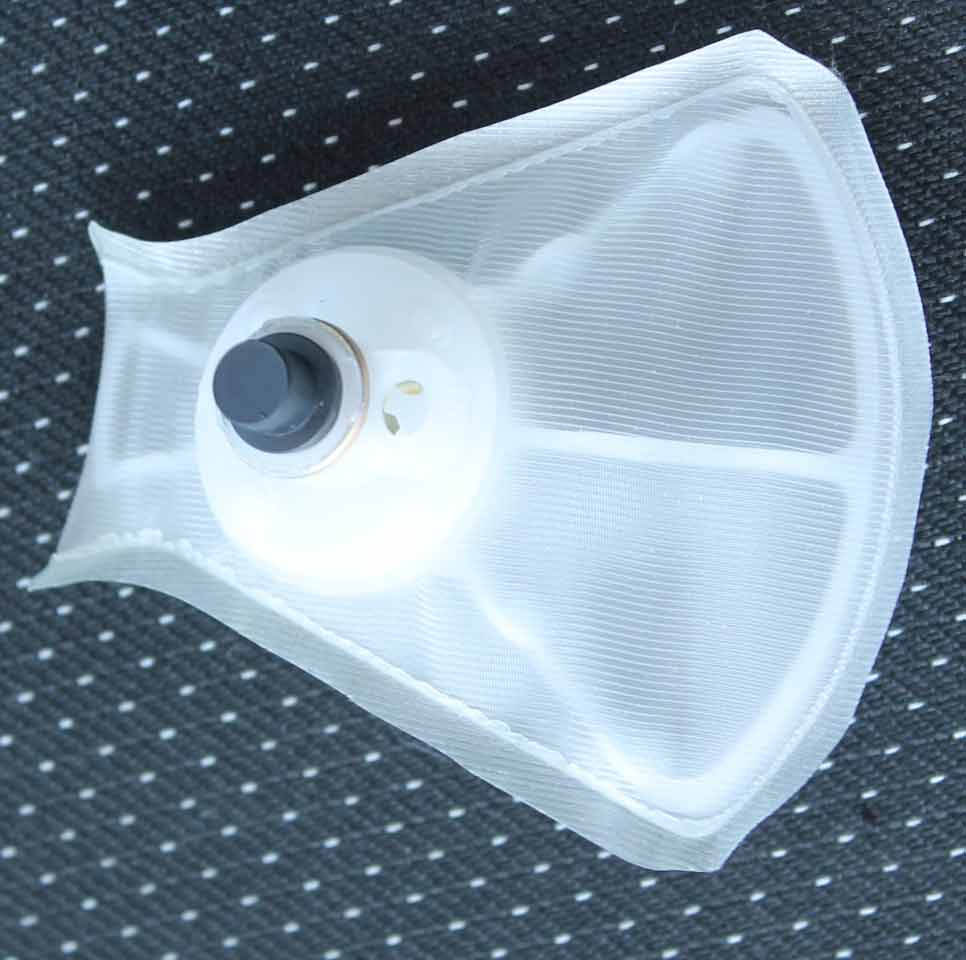

Фильтр считается расходным материалом. Его приходится менять по мере загрязнения. Точно указать ресурс невозможно, так как он зависит от качества применяемого топлива.

Датчик уровня предназначен для подачи сигнала, который после преобразования поступает на приборную панель. Возможность контроля количества топлива сегодня является неотъемлемой функцией любого автомобиля. Кроме этого, бортовой компьютер может рассчитать расход или остаточное количество бензина.

Регулятор давления представляет собой перепускной клапан. Давление в магистрали не может расти бесконечно, а система впрыска не всегда способна потреблять то количество бензина, которое поступает от бензонасоса.

Чтобы добраться до модуля, достаточно откинуть сиденье заднего дивана, поэтому бензобак снимать не приходится. Задачей насоса является не только перекачивание топлива, но и создание определенного давления в целой системе. А при избыточном давлении срабатывает клапан, и бензин переливается обратно в бак.

Бензонасос нива шевролет — ремонт и эксплуатация

НАШЁЛ. Шевроле Нива

Если давление есть — с бензонасосом все в порядке.

Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое.

Цена нового реле на Ниву Шевроле примерно от двухсот до четырехсот рублей, такая же цена будет у ремонта, поэтому какой вид замены выберите решать только .

А сегодня началось с того, что утром пару часов проездил по всяким делам по городу с частыми остановками минут на Машину как водится глушил и заводил без каких либо проблем.

Был правда один нехороший «звоночек» — какой-то провал или как назвать «потеря мощности» что-ли, при скорости 60 км на 4 передаче машина на секунды практически не реагировала на педаль газа, потом резкий рывок как бы завелась с толкача , хотя по тахометру не понял, и не заглохла на ходу и как будто двигатель работал ровно на инжекторных машинах никогда с таким не сталкивался, ощущения такие как при подклинивании оси дроссельной заслонки при открытии во второй камере в карбюраторной..

Ну так вот, в очередной раз после остановки, машина завелась и через несколько секунд обороты стали падать и чих-пых — заглохла.

Как рас под ней находится четыре реле, устройство, отвечающее за работу и включение бензонасоса расположено под номером три, а предохранитель отвечающий за защиту электрических устройств и цепи находится рядом с ним. Бывает такое что когда заводишь авто насос не работает, а предохранитель исправен, то это может свидетельствовать о том, что из строя вышел сам насос, понять это можно измерив напряжение вольтметром, если напряжение будет 12в, то это будет свидетельствовать о том, что насос сломался, и нужно покупать новый.

Если реле вышло из строя можно ли его отремонтировать самостоятельно?

Если причина ясна по которой бензонасос не работает, то отремонтировать можно ее просто заменив на новое рабочее. В автомобиле Нива инжекторной используется электрический бензонасос на 12В.

В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке.

Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.

Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером.

Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя.

В ногах переднего пассажира. Сдвигаем в крайнее заднее положение сидение и ползем туда: Предохранитель и реле бензонасоса Иногда предохранитель цел, но его посадочное место плохое плохо прижимается.

Рекомендуется аккуратно повернуть «ноги» предохранителя. Если «щелкает» — то с ним все в порядке. Находится он там же где и предохранитель. Алгоритм проверки расписан ниже.

Что такое реле

Реле называется выключатель электромагнитного действия, который предназначен для коммутации при скачкообразных изменениях входной величины (ток, напряжение) в электрических цепях. Говоря простыми словами, это устройство, которое включается при подаче на него сигнала в виде напряжения, и выключается при исчезновении напряжения. Ток, который коммутирует устройство очень низкий, а для запуска бензонасоса необходима сила тока большой величины. Поэтому его называется еще и своего рода усилителем.

Из чего состоит

Релюшек существует разное количество, но практически все они выполняют схожие функции. Состоит это устройство из контактной группы, которые мы можем увидеть, сняв его с колодки. Внутри него находится катушка с определенным количеством витков медной проволоки, возвратной пружинки и якоря. Все это собрано в определенной последовательности и расположено на плате. Фото контактной группы и форму реле можно увидеть ниже или же ввести в поисковике и посмотреть все виды и типы. Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.

Принцип действия реле. Реле бензонасоса используется лишь в двигателях с инжекторным типом. В карбюраторных используется бензонасос механического действия. В автомобиле Нива (инжекторной) используется электрический бензонасос на 12В. В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке. Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.

Читать дальше: Авто рено сандеро степвей

Расположение в Ниве

С правой стороны под бардачком находится крышка, а под ней располагается часть электроники автомобиля Нива, вторая часть находится под торпедой со стороны водителя. Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива.

расположение блока реле в авто

Проверка работоспособности

Чтобы определить исправно ли работает данное устройство, можно использовать два метода:

1. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя. Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена.
2. Первый метод предполагает наличие запасного реле. В случае его отсутствия, необязательно мчаться на авторынок и тратить деньги, если нет полной уверенности в его неисправности. Можно сделать перемычку из кусочка проволоки. Можно использовать тонкую проволоку, так как ток в цепи управления устройства небольшой. Этой перемычкой закоротить два контакта на колодке под номером 30 и 87. Их расположение можно определить по картинке на релюшке. Во время замыкания этих контактов необходимо включить зажигание либо сделать это в конце. Если насос в таком случае сработает, то теперь необходимо заменить само устройство переключения. Использовать перемычку на постоянной основе запрещено, она применяется исключительно для определения неисправности.

Возникают ситуации, что при повороте ключа, работа насоса не осуществляется даже при наличии перемычки или нового сменного устройства. А предохранитель находится в исправном состоянии. Это, скорее всего, говорит о том, что вышел из строя насос. Необходимо измерить с помощью вольтметра напряжение на его контактах, если вольтметр покажет наличие 12В, то смело можете покупать новый насос. Если же питания не будет, то это свидетельствует о повреждении цепи питания.

Можно ли отремонтировать реле? Если причина неработоспособности бензонасоса определена, и заключается в неисправности устройства, то исправить ее можно заменив на рабочее. Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое. Стоимость реле на Нива Шевроле колеблется от 200 до 350 рублей. Ремонт у специалиста будет стоить примерно так же, делать выводы вам, стоит ли его ремонтировать. Зная расположение этого электронного устройства, основной принцип работы и способы проверки на работоспособность в Ниве Шевроле, можно смело пробовать устранять проблему неисправности работы бензонасоса самостоятельно.

Возможные неисправности в системе электропитания бензонасоса

Обычно причинами для обращения на СТО выступают поломки.

1. Перегорание реле или предохранителя топливной помпы.
2. Пробой, либо КЗ проводки устройства.
3. В редких случаях пользователи сталкиваются с отказом самого электродвигателя насоса.

Не срабатывает реле бензонасоса Шнивы

Если тумблер не включается – проблему следует искать в двух частях.

1. Перегорел сам выключатель и требуется его замена.
2. Не работает система подачи сигнала на устройство. Следует выполнить диагностику ЭЬУ.

Перегорает предохранитель бензонасоса Нива Шевроле

Если плавкая вставка сгорает постоянно, проблему следует искать по всей цепи. Предохранитель перегорает ввиду замыкания проводки на массу или бортовую цепь, поломки мотора или скачков напряжения.

Замена предохранителя бензонасоса Шнивы

Следует демонтировать вещевой ящик и добраться до вспомогательного монтажного блока. Непосредственно плавкий элемент извлекается из гнезда при помощи специальных клещей. Собирается конструкция в обратном порядке.

Замена реле бензонасоса Нива Шевроле

Достаточно открутить его крепление от монтажной планки и отсоединить контактную группу. Посмотреть, как это делается можно на видео.

Роль предохранителя в электрических цепях

Электрическая сеть Нивы работает с номинальным напряжением 12 Вольт. Конструкция топливной системы представляет собой электродвигатель с насосом в баке автомобиля, от которого протянута топливная магистраль к рампе.

Электрическая цепь системы питания состоит из:

• электродвигателя;
• провода питания с разъемами;
• датчика уровня топлива;
• реле;
• предохранителя.

Шевроле Нива — полноценный внедорожник, который эксплуатируется своими владельцами в экстремальном режиме. По причине тряски, вибраций, попадания влаги в салон и не только выход из строя электрических цепей и узлов происходит чаще, чем на повседневной машине. Кроме выхода из строя самого реле, питание может не поступать по другим причинам.

Наиболее распространенные это:

• перегорание предохранителя;
• обрыв провода идущего к бензонасосу;
• плохой контакт в местах соединений или покрытие их ржавчиной;
• ослабление «массы» на кузове автомобиля;
• ослабление плюсового провода питания инжектора на клемме аккумулятора;
• напряжение в бортовой сети автомобиля недостаточно для срабатывания катушки с соленоидом;
• короткое замыкание в электрической цепи;
• нарушение контакта на щетках электродвигателя бензонасоса.

Выявление и устранение этих неполадок производят в определенной последовательности. Проверку всегда начинают с контроля заряда на АКБ и надежности всех видимых контактов. Затем проверяют исправность реле и целостность плавкого предохранителя. После чего «прозванивают» провода, идущие к бензонасосу и на замок зажигания. Если они оказываются целыми, то остается единственная причина – выход из строя бензонасоса в топливном баке.

Неисправное реле или предохранитель заменяют на новый, но вначале требуется устранить причину их выхода из строя. Если в цепи обрыв или короткое замыкание, то эта часть проводки перекладывается целиком. Плохой контакт в разъемах исправляется обжатием или пропайкой проводов. Стоимость нового реле в магазине составляет в среднем 200-400 рублей.

Предохранитель можно заменять только на такой же по номиналу в 15А. На Шевроле Нива устанавливаются современные ножевые предохранители, которые никогда не теряют контакт от вибраций и служат достаточно долго.

Предохранитель электроцепи бензонасоса предназначен для защиты устройства. Основная его функция заключается в разрыве потока электричества во время скачков или тепловых перегрузок. Данные явления непредсказуемы по своей природе. Реле во время работы может внезапно отказать, подавая большой импульс энергии по проводам системы или к контроллеру.

Если перегорает предохранитель, в первую очередь страдают:

• бортовой компьютер;
• электросеть питания топливного насоса, которая состоит из проводников тока;
• само устройство, подающее бензин в систему.

Так как все это неоспоримо важные элементы, то и роль предохранителя далеко не второстепенна, как может показаться на первый взгляд.

Типичные неисправности и методы их устранения

О поломках бензонасоса можно судить по следующим симптомам:

1. Двигатель остановился и не запускается;
2. ДВС работает на холостых и малых оборотах, но не набирает обороты выше определенного значения;
3. Двигатель работает во всем диапазоне оборотов, но не развивает нужной мощности;
4. Двигатель неустойчиво работает на холостых оборотах.

При полном отказе бензонасоса необходимо проверить цепь питания, начиная от реле и предохранителя (Находятся в ногах переднего пассажира, под панелью).

Нередко проблемы возникают в месте соединения колодок проводов на модуле, так как в этом месте подгорают контакты. Если при исправной цепи моторчик не работает (нет характерного шума при включении зажигания), то его придется заменить.

В остальных случаях возможно два исхода событий. Первый подразумевает замену фильтра (сеточки). Ее состояние можно оценить визуально. Наличие отложений коричневого цвета говорит о сильном загрязнении. Топливо не может в полном объеме поступать в насос.

Если состояние фильтра удовлетворительно, то причина может крыться в неправильной работе регулятора. Отметим, что такая поломка возникает гораздо реже, однако имеет место быть. Дело в том, что перепускной клапан может срабатывать раньше времени, и поэтому давление в магистрали меньше номинального. Измерить давление несложно. Необходимо подсоединить манометр к топливной рампе и включить зажигание.

Обслуживание бензонасоса Шевроле Нивы не предусмотрено, хотя некоторые ремонтные работы определены. Опытные владельцы стараются не доводить дело до полного отказа, так как произойти это может не в самый подходящий момент. Они стараются заправляться только на зарекомендовавших себя качеством заправках, а после определенного пробега менять сеточку-фильтр.

Где находится реле бензонасоса Нива Шевроле, его установка и неисправности

В автомобилях часто встречаются поломки, связанные с электроникой. Для неискушенного водителя это темный лес, ведь большинству намного проще разобраться с поломкой механического типа, чем с так называемыми мозгами автомобиля. Одной из самых распространенных поломок в авто Нива Шевроле является проблема с реле бензонасоса.

Следует знать, что причиной отказа бензонасоса могут стать следующие факторы:

• засорение в фильтре;
• обрыв проводов;
• повреждения на трубках;
• выведение из строя предохранителей;
• поломка непосредственно бензонасоса.

Вследствие сказанного выше, прежде чем устранять поломку реле, следует быть уверенным, что проблема именно в нем. Как это определить, будет сказано ниже.

Что собой представляет реле

Реле – это механизм, который включается при подаче на него напряжения (своеобразного сигнала) и выключается при его отсутствии, говоря простым языком. Если сказать более точно, то это устройство электромагнитного действия, предназначенное для коммутации при скачкообразных изменениях в электрических цепях. Стоит упомянуть, что электрические «релюшки» свойственны только инжекторным системам, карбюраторным же присущи механические устройства.

Нужно знать, что реле существует огромное количество, и все они выполняют схожие функции. Три детали присутствуют в каждой из них, это:

• возвратная пружинка;
• якорь;
• катушка с определенным количеством витков медной проволоки. Все собирается в определенном порядке на плате.

В электрическую цепь бензонасоса входят:

• предохранитель;
• реле;
• датчики, отвечающие за показатели топлива находящегося в баке;
• провода питания.

Когда водитель поворачивает ключ, напряжение подается на реле. Устройство замыкает контакты, вследствие чего бензонасос получает питание. Примерно так работает бензонасос, если говорить вкратце. Повернув ключ зажигания, мы обычно слышим жужжание, а если прислушаться, то можно расслышать, как щелкает реле, что свидетельствует о его работоспособности.

Где располагается реле бензонасоса Нива Шевроле

Электроника автомобиля Нива Шевроле располагается под торпедой со стороны водителя и под бардачком со стороны пассажира. Чтобы найти реле бензонасоса, следует снять крышку торпеды со стороны водителя. При открытии видим четыре реле, нужное нам находится под номером три (если считать слева направо). Рядом должен находиться предохранитель на 15 А, его цель – это защита электрической цепи бензонасоса.

Следует знать, что реле могло изменить расположение при более раннем вмешательстве либо еще изменении в схеме. Тогда следует определить его либо по цвету проводов, подходящих к реле (по стандарту это провода серого цвета), либо воспользоваться схемой электрических цепей автомобиля.

Как определить исправность реле

Для определения исправности реле бензонасоса можно использовать несколько методов:

1. Первый метод обуславливает собой наличие исправной детали. Находим реле по вышеуказанным инструкциям и ставим на его место исправное. После проведенных действий проверяем работоспособность. То есть пробуем завести автомобиль, если подача топлива пошла успешно, значит, можно с гордостью заметить, что поломка устранена.
2. Однако далеко не у каждого водителя имеется с собой запасное реле. При его отсутствии можно сделать из проволоки перемычку. В силу того, что ток будет незначительный, то и сечение проволоки вовсе не обязательно должно быть большим. Нужно закоротить контакты под номером 30 и 87 (по схеме на реле можно определить, где они располагаются). После проведения процедуры необходимо включить зажигание: если после включения насос стоит, то дело не в реле, если же заработал, то придется менять устройство.

Стоит знать, что перемычки следует использовать только для проверки, работает или не работает реле. Ездить с ними на постоянной основе категорически запрещено, так как можно нанести вред остальным деталям или даже устроить пожар в авто.

Несколько слов в заключение

Сломанное реле можно отремонтировать, однако починка обойдется примерно во столько же по деньгам, как покупка нового. Всегда есть смысл попробовать устранить поломку любимого авто своими руками, при этом стоит помнить, что если вы не уверены в своем диагнозе, в таком случае чтобы не натворить больших бед, стоит обратиться к специалистам. Будьте внимательны на дорогах и вежливы при вождении. Удачных поездок!

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Основные неисправности и их возможные причины

Проблемы в работе бензонасоса проявляются в работе двигателя, который начинает себя некорректно вести:

• Не заводится или глохнет.
• Работает на холостых, но не набирает высокие обороты.
• Не развивает достаточной мощности.
• Неустойчиво работает на холостом ходу.

Подобные симптомы проявляются и при неисправностях зажигания, впрыска и других ключевых систем. Однако начать стоит с проверки работы насоса.

Проблемы возникают по следующим причинам:

• Обрыв проводов или окисление контактов цепи питания реле и бензонасоса.
• Неисправность регулятора давления.
• Выход из строя реле или предохранителя.
• Засорения топливного фильтра.

Замена предохранителей

Watch this video on YouTube

Перед тем, как производить замену элемента, необходимо устранить причину его выхода из строя. Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.

Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.

Они держатся в своих гнездах на скользящих контактах. Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.

Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом. К тому же перегорание проводника сопровождается повышением температуры. На пластиковом корпусе остаются следы теплового воздействия. Подобрав подходящий по номиналу элемент, его вставляют в гнездо на место вышедшего из строя.

Если предохранитель сгорел в дороге, то заменить его можно идентичным, защищающим цепь того потребителя, который в данное время не используется.

Больше информации об электронике Шевроле Нива можно найти здесь.

Не работает бензонасос Нива Шевроле: что проверять?

Когда-то я в своё время также задавался вопросом, что делать, и, куда смотреть в первую очередь, если не работает бензонасос. Для начала я рекомендую вам снять минусовую клемму аккумулятора, дабы «обнулить» мозги бортового компьютера. Если после этого насос стал работать — отлично, проблема решена. Но случается так далеко не каждый раз.

Итак, порядок дальнейших действий следующий:

1. Открываем капот, находим топливную рампу, там со стороны есть колпачек, под которым находится золотник. Там же найдите клапан, нажмите на него. Пошел небольшой ручеек топлива? Если да — отлично!
2. Не пошла струйка топлива? Попробуйте несколько раз провернуть ключ зажигания, а после снова нажмите на клапан
3. Если ничего не получается, то, скорее всего, нет давления в системе, следовательно, сломался именно бензонасос

Не забываем проверить предохранитель. Он может перегореть, тогда насос работать просто-напросто не сможет. Сдвигаем переднее пассажирское кресло и под бордачком находим предохранитель. Проверяем его, если рабочий — идем дальше. Если же перегорел — меняем новым экземпляром.

Видео-инструкция по замене:

Достаточно распространенный вариант: «На улице похолодало. Сел в машину, завелся, и сразу заглохла машина!». Первая мысль — «сломался бензонасос». Стартер крутиться бодро, но не схватывает ни сколечко.

0) Когда машина работает исправно, то при повороте ключа зажигания слышен щелчок реле бензонасоса (под бардачком, в ногах пассажира), после чего 4-6 секунд гудит бензонасос (поднимает давление), после чего снова щелчок реле. Также реле и работу насоса слышно во время работы стартера. (Но из-за самой работы стартера слышно очень тихо).

В моем случае реле было слышно, а насос молчит.

Но следует иметь виду, что щелчки и насос будут слышны только первые 2 поворота ключа. После этого «мозги» бошевские блокируют работу давления, считается что давление в системе есть.

Можно сбросить минусовую клемму с АКБ на несколько минут (обнулить «мозги»). После этого снова будет включаться насос.

Убедитесь в наличии бензина в бензобаке. (хотя реле будет щелкать и без него, насос будет слышно и без него).

Что проверять, куда ползти. 1) Залезаем под капот. Топливная рампа (там где формунки) В конце рампы (со стороны лобового стекла) есть колпачек. Под колпачком золотничек (клапан) нажав на который бензин из рампы должен течь хорошей струйкой. После нескольких попыток завода ключем струйка должна быть. Можно проверять вдвоем (один поворачивает ключ зажигания, второй проверяет давление в рампе). Если давление есть — с бензонасосом все в порядке. Причина не в нем.
