К сожалению, это был быстрый ремонт, нужно было успеть сделать всё самому за 2 выходных дня, учитывая, что на улице — 15 — 18, и в гараже не слишком уж тепло, до — 10.В общем пойдем пошагово.Поломка:Ехал я ехал себе, по работе. И вдруг после одной из остановок, я завел свой автомобиль, и понял, что поворачивая регулятор мотора печки, ничего не происходит, сначала подумал ну мало ли, бывает, попробовал еще несколько раз, тишина, проверил предохранитель, всё хорошо.Поняв, что шумел мотор не от того, что его не смазывали долго а от того, что он умирает, поставил авто в гараж и было принято решение о самостоятельном ремонте, т.к стоимость мотора составляла от 1000 до 1800 рублей, а за ремонт отдал бы еще около 1000 рублей, переходим к главному:— Первое что нужно, это отключить клемму минусовую! во избежании каких — либо замыканий— Далее нужно открутить все шурупы удерживающие обшивку а именно как показано на фото желтыми стрелочками.

Далее мы снимаем жабо и видим вот такую картинку

далее для более удобного снятия вам понадобится или отогнуть обшивку или снять её, снимать трудновато т.к снизу она крепится в труднодоступных местах, но я это смог, я думаю найди и нащупать будет не трудно рукой где именно она держится поэтому пропустим этот момент.

Далее снимаем салонный фильтр, это штука слева с сеткой, там 4 крепления.В общем я обозначу все места крепления где нужно открутить, чтобы мотор отделился от радиатора

далее нужно отсоеденить естественно все фишки и аккуратно, пытаться сдвинуть часть печки влево, чтобы она вышла из пазов в правой части, особенное внимание уделите креплению слева к кузову, т.к я его к сожалению отломил, но оно не особо влияет на крепление и установку. Далее мы видим следующий кадр:. Далее мы видим следующий кадр:

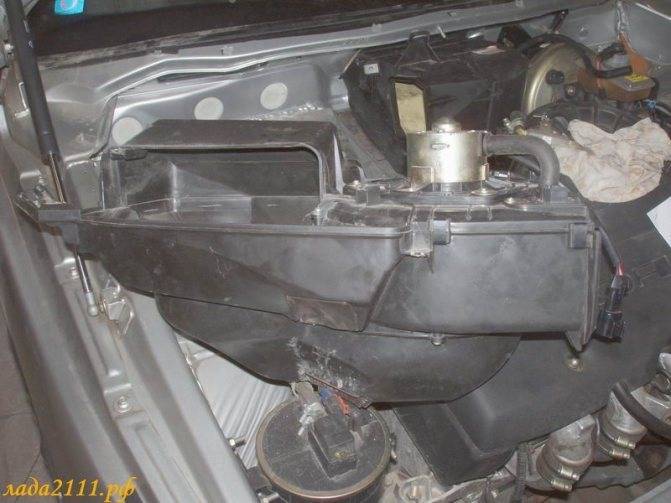

Далее мы видим следующий кадр:

Откручиваем 3 болта крепления мотора от корпуса и вынимаем)

Сборка в обратном порядке! НЕ ЗАБУДЬТЕ! ПЕРЕД СБОРКОЙ, УБЕДИТЬСЯ В РАБОТОСПОСОБНОСТИ НОВОЙ ЗАПЧАСТИ!

Надеюсь кому то хоть чуть — чуть это поможет, т.к я не нашёл для себя нормального описания как снять мотор нового образца!И в итоге пошел мучиться в минусовую погоду сам))Всем меньше поломок!

Цена вопроса: 1 430 ₽ Пробег: 134700 км

Ранее Оформление страховки ВСК Далее Установка ГБО «LOVATO» 3 Поколения

Конструкция отопителя ВАЗ-2110

САУО пришло на смену ручному управлению отопителем, но в остальном печка конструктивно осталась прежней. Как и в более ранних моделях система обогрева салона представляет собой корпус с установленными внутри радиатором, подключенным к системе охлаждения силового агрегата – источник тепла, заслонками, перенаправляющими воздушный поток в нужные зоны, и вентилятором с приводом от электродвигателя, которым поток воздуха и создается. САУО — контроллер, который в зависимости от установленных параметров отслеживает температуру в салоне и регулирует положение заслонок, поддерживая заданный режим.

Эффективность отопителя салона ВАЗ-2110 была бы низкой без принудительного создания потока воздуха, и эта задача лежит на вентиляторе печки.

Порядок работ при замене патрубков отопителя

Работы следует производить при остывшем двигателе автомобиля, так как потребуется слить ОЖ.

Подготовка инструментов

Прежде чем приступить к выполнению работ, нужно подготовить необходимый инструмент:

• отвертка на плюс;
• трещётка;
• удлинитель;
• головки 13.8 и 7.

Демонтаж неисправных патрубков

Для начала нужно снять воздушный патрубок, подходящий к дроссельной заслонке (если карбюратор – то воздушный фильтр).

Снять щётки стеклоочистителя. Для этого нужно отвернуть две гайки на 13 и потянуть их вверх.

Снять пыльник. Отвернуть пять винтов крепления, отодвинуть верхнюю часть и потянуть вверх.

Снять жабо. Отвернуть боковые крепления жабо, показанные в пункте 2, и четыре прижимных винта, после чего просто поднять и убрать в сторону.

Снять кожух печки. Кожух печки состоит из двух частей. Для начала снять левую часть кожуха – открутить два винта и снять три клипсы, отсоединить и вывести через левую сторону. После этого можно приступать к демонтажу правой части кожуха – открутить четыре винта и провод массы, отсоединить фишку с проводами и отщёлкнуть сверху две жестяные скобы, после этого вывести её так же, как и первую часть – через левую сторону.

Снять заслонку. Чтобы снять заслонку, её нужно опустить в машине, это будет на горячем потоке воздуха, после отвернуть два винта крепления и снять.

Слить ОЖ. Сначала нужно открутить заливную пробку, после этого открыть кран на радиаторе и отвернуть сливную пробку на блоке цилиндров.

Снять патрубки печи. Сначала отвернуть хомуты их крепления и потянуть – если не сходят, постараться провернуть.

После демонтажа старых патрубков можно приступать к установке новых.

Установка новых патрубков

Специалисты рекомендуют при замене патрубков на ВАЗ 2110-2112 менять и хомуты.

Устанавливаются новые патрубки, которые выполняют отводящую и подводящую функцию.
Остальные детали и узлы предстоит поставить на место в обратной последовательности.
После установки и наполнения системы охлаждающей жидкостью важно проверить герметичность всех соединений – если заметны подтекания, то стоит затянуть их.

Процесс замены патрубков печки на ВАЗ 2110-2112 с двигателем 8 и 16 клапанов примерно одинаковый. Поэтому данная инструкция подойдет для машин с мотором нового и старого образца.

Замена моторедуктора отопителя

Для выполнения этой процедуры будут необходимы гаечные ключи и фигурная отвёртка. Установка новой детали не представляет большой сложности, так что с ней вполне справится начинающий автолюбитель в условиях личного гаражного бокса.

Порядок замены:

• снимаем стеклоочистители, откручиваем контргайку и освобождаем жабо,
• теперь у нас в свободном доступе саморезы,
• на этом этапе нужно извлечь резиновый уплотнитель из отсека электродвигателя. Для этого нужно с обеих сторон жабо открутить гайки,
• трубопровод заслонки необходимо отсоединить, чтобы он не мешал,
• выкручиваем винты, удерживающие терморадиаторы редуктора,
• возле вакуумного усилителя тормозов в левой нише отсека редуктора расположен моторчик, который необходимо снять, выкрутив снизу крепящий его винт,
• собирается заслонка в обратной последовательности сразу после установки моторедуктора отопителя.

Тестирование функциональности установленного элемента осуществляется путём замеров сопротивления на контактах Х1.1 и Х1.4 при отключенном контроллере и установленном в позицию синей отметки левом регуляторе. В случае, если сопротивление отсутствует либо во время проверки остаётся постоянным, это говорит о неисправном датчике положения вала. К сожалению, отдельно он не продаётся, поэтому придётся менять моторедуктор.

Лада 2110 Бандитская 10 — ка › Бортжурнал › Замена мотора отопителя Ваз 2110 нового образца

К сожалению, это был быстрый ремонт, нужно было успеть сделать всё самому за 2 выходных дня, учитывая, что на улице — 15 — 18, и в гараже не слишком уж тепло, до — 10.В общем пойдем пошагово.Поломка:Ехал я ехал себе, по работе. И вдруг после одной из остановок, я завел свой автомобиль, и понял, что поворачивая регулятор мотора печки, ничего не происходит, сначала подумал ну мало ли, бывает, попробовал еще несколько раз, тишина, проверил предохранитель, всё хорошо.Поняв, что шумел мотор не от того, что его не смазывали долго а от того, что он умирает, поставил авто в гараж и было принято решение о самостоятельном ремонте, т.к стоимость мотора составляла от 1000 до 1800 рублей, а за ремонт отдал бы еще около 1000 рублей, переходим к главному:— Первое что нужно, это отключить клемму минусовую! во избежании каких — либо замыканий— Далее нужно открутить все шурупы удерживающие обшивку а именно как показано на фото желтыми стрелочками.

Далее мы снимаем жабо и видим вот такую картинку

далее для более удобного снятия вам понадобится или отогнуть обшивку или снять её, снимать трудновато т.к снизу она крепится в труднодоступных местах, но я это смог, я думаю найди и нащупать будет не трудно рукой где именно она держится поэтому пропустим этот момент.

Далее снимаем салонный фильтр, это штука слева с сеткой, там 4 крепления.В общем я обозначу все места крепления где нужно открутить, чтобы мотор отделился от радиатора

далее нужно отсоеденить естественно все фишки и аккуратно, пытаться сдвинуть часть печки влево, чтобы она вышла из пазов в правой части, особенное внимание уделите креплению слева к кузову, т.к я его к сожалению отломил, но оно не особо влияет на крепление и установку. Далее мы видим следующий кадр:. Далее мы видим следующий кадр:

Далее мы видим следующий кадр:

Откручиваем 3 болта крепления мотора от корпуса и вынимаем)

Сборка в обратном порядке! НЕ ЗАБУДЬТЕ! ПЕРЕД СБОРКОЙ, УБЕДИТЬСЯ В РАБОТОСПОСОБНОСТИ НОВОЙ ЗАПЧАСТИ!

Надеюсь кому то хоть чуть — чуть это поможет, т.к я не нашёл для себя нормального описания как снять мотор нового образца!И в итоге пошел мучиться в минусовую погоду сам))Всем меньше поломок!

Цена вопроса: 1 430 ₽ Пробег: 134700 км

Ранее Оформление страховки ВСК Далее Установка ГБО «LOVATO» 3 Поколения

Демонтаж

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

• Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
• Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
• Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

Подготовка

Подготовительные мероприятия не включают в себя много сложных операций. Вам потребуется сделать следующее:

• Снять минусовую клемму с аккумуляторной батареи, чтобы обесточить автомобиль и обезопасить машину от возможных замыканий;
• Слить из системы охлаждающую жидкость. Для этого открывается крышка расширительного бачка, чтобы сбросить избыточное давление, а затем откручивается слив. Жидкость нужно слить в специальную подготовленную емкость.

При сливе жидкости охлаждения нужно соблюдать одно важное правило — процедура осуществляется только при остывшем двигателе. Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива

Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива.

Что должно быть под рукой

Для того чтобы замена крана отопителя ВАЗ-2114 не заняла много времени, лучше заранее приготовить необходимые инструменты и средства. Нам понадобятся:

• емкость с широкой горловиной для сбора сливаемой охлаждающей жидкости (объемом не менее 5 л);
• отвертка крестовая;
• отвертка шлицевая;
• ключ на 10;
• ключ на 13;
• пассатижи;
• 4 червячных хомута 15-23 мм;
• средство для удаления ржавчины (типа WD 40);
• тряпка.

Кроме этого, автомобиль нужно будет установить на «яму» или на эстакаду.

Далее мы расскажем, как осуществляется замена крана отопителя ВАЗ-2114. Фото этого процесса представлены в статье.

Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Замена радиатора отопителя печки проводим следующим образом:

Замена радиатора отопителя старого образца

Для замены радиатора печки ВАЗ-2110 старого образца изначально производится демонтаж накладки лобового стекла с резиновым уплотнителем. Чтобы её снять, сначала выкручивается крепёжный болт накладки под тормозным цилиндром и четыре болта её верхней фиксации со стороны пассажира. Дальше демонтируются хомуты, с помощью которых крепятся патрубки и шланги.

Затем обязательно надо отсоединить электропровода вентилятора от кузова транспортного средства. После проведения таких манипуляций откроется доступ к двум крепежам с водительской стороны накладки лобового стекла. Их надо демонтировать, после чего можно подать жабо незначительно вперёд. Снимать его полностью не потребуется. Затем откручиваются оставшиеся гайки и болты, которые держат накладку лобового стекла. После этого пластиковую накладку между лобовым стеклом и моторным отсеком можно демонтировать полностью.

Дальше важно отключить клемму датчика, который показывает уровень охлаждающей жидкости и демонтируется с расширительного бачка шланг для отвода пары. Впоследствии предстоит снятие поочерёдно шланга стеклоомывателя, стеклоочистителей, крепёжных элементов на корпусе отопителя, фронтальный блок корпуса вентилятора, вентилятор, салонный очиститель воздуха, оставшуюся часть корпуса вентилятора и все шланги отопительной системы

После этого без затруднений можно вытянуть корпус радиатора.

Следующий этап работы — это замена вышедшего из строя теплообменника новой деталью и установка всех демонтированных элементов на свои штатные места

При сборке сконцентрируйте внимание на установке пластикового корпуса вентилятора

Важно, чтобы педаль попала в соответствующий слот, иначе отопитель транспортного средства функционировать не будет

А также необходимо проверить состояние салонного фильтра, возможно, он также подлежит замене. Если на патрубках и шлангах имеются видимые дефекты, то их надо заменить. Проследите, чтобы все соединительные хомуты и крепежи обеспечили плотное прилегание деталей, иначе тепла в салоне транспортного средства вы не дождётесь. На этом замену радиатора печки можно считать завершённой.

Замена радиатора отопителя нового образца

Замена радиатора печки ВАЗ-2110 нового образца имеет особенности, связанные со способом присоединения теплообменника к кузову транспортного средства. Для того чтобы осуществить демонтаж детали, потребуется выкрутить центральный болт в нижнем сегменте лобового стекла. Дальше выкручиваются две гайки над впускным коллектором и одна возле салонного фильтра слева. Следующий этап — снятие воздушного фильтра, который прикреплён к печке на четырёх саморезах.

Модифицированный отопитель сформирован из двух частей, которые соединяются тремя саморезами. Надо открутить большой саморез и два дополнительных болта, которые соединяют составляющие части печки. После этого правая составляющая печки отодвигается вправо до предельно возможного положения. Придерживая левый сегмент рукой, необходимо вытянуть правую сторону, повернув её на себя и приподняв вверх. Дальше можно снять левую сторону печки. Через проход звукоизоляционного щитка выводится шланг для отвода пары.

Правый сегмент печки делится ещё на две составляющих. Чтобы разделить правую часть, надо демонтировать крепёжные скобы. Затем правую часть печки можно открыть без приложения значительных усилий. Обзору откроются заслонки отопителя, которые также желательно заменить. Лучшим вариантом для этого будут алюминиевые задвижки, которые отличаются износостойкостью, меньше подвергаются деформации.

Последний этап работ — установка новой детали и сборка всех элементов отопительной системы в обратном порядке. Проследите, чтобы все соединения были хорошо зажаты, так как это значительно отразится на функциональности отопительной системы салона.

Замена моторчика печки

Основной причиной, по которой приходится менять мотор печки на ВАЗ 2110-2112, является появление довольно неприятного звука — писка, визга, называйте, как хотите. В общем, когда вентилятор печки на вашей машине начал пищать, то даже смазка в большинстве случаев не может решить данную проблему. В итоге, единственный надежный выход — это полная замена мотора отопителя.

Работа эта, конечно, не быстрая, но в принципе, особых проблем при ее выполнении у вас возникнуть не должно. На автомобилях ВАЗ 2110-2112 есть два вида отопителя салона — старого и нового образца. Так вот, в данной статье будет рассмотрен пример именно на печке старого образца, так как машина у меня 2002 года выпуска.

Замена радиатора печки ВАЗ 2110

5 причин почему не работает печка ВАЗ 2110

• 114 0 193k

Причина, по которой нужно заменить радиатор отопителя ВАЗ 2110, это течь тосола или же плохая его работа (засоренность). Тосол из радиатора зачастую или выбегает через повреждение, или же через непрочное крепление шлангов. Поскольку выявить точную причину без разборки моторного щита невозможно, поэтому будет разбираться и сниматься печка ВАЗ 2110.

В данном случае радиатор отопителя снимается с автомобиля выпущенного до сентября 2003 года, то есть имеем дело со старым образцом. Процедура снятия и замены радиатора печки старого и нового образцов имеет незначительные различия между собой.

Для замены радиатора печки понадобится:

• тосол,
• новый радиатор отопителя,
• 4 шт. хомутов.

Инструкция по замена радиатора печки ВАЗ 2110

Последовательность действий из руководства по ремонту ВАЗ 2110

1. Снять облицовку и накладку окна, шумоизоляцию правой части подкапотного пространства, дворник.
2. Отсоединить проводку электродвигателя, резистора и моторчика заслонки печки.
3. Отсоединить шланг клапана заслонки рециркуляции.
4. Ослабить хомут крепления трубки, отводящей пар и снять трубку.
5. Ослабить хомуты шлангов печки и отсоединить шланги.
6. Демонтировать панель приборов.
7. Открутить крестовой отверткой винты крепления радиатора печки к переднему щитку.

Какой радиатор печки ставить на ВАЗ 2110?

Оригинальный номер 2110-8101050, средняя цена 630 руб.

• Master-sport 2110-8101050-PCS-MS — 575 руб.
• Kraft KT 104006 — 715 руб.
• Weber RH 2110 — 625 руб.

Приобретаем все необходимое чтобы заменить радиатор печки.

Сливаем тосол (около 4 л.) с блока двигателя. Для этого откручиваем крышку на расширительном бачке, для ого чтобы снизить давление затем нужно открутить сливную пробку (находится за модулем зажигания).

Или же слит тосол несколько иным способом,- через расширительный бачок. Сняв шланги с печки сливаем около одного литра тосола

Снимаем резиновый Г-образный патрубок.

Нужно снять резиновый уплотнитель ветровой накладки, а также саму накладку (жабо).

Под ГТЦ откручиваем винт крепления жабо.

Далее необходимо открутить 4-е винта верхнего крепления правой части этого жабо

Снимаем с жабо 2 хомута для крепления шлангов и проводов

Далее нужно отсоединить «-» провод вентилятора от кузова и клемму «+».

Откручиваем два винта левой части жабо и отодвигаем немножко вперед.

Так же понадобится снять накладку ветрового стекла (2 гайки)

Отсоединяем клемму датчика уровня охлаждающей жидкости и снимаем пароотводящий шланг с расширительного бачка

Потребуется также отсоеденить шланг омывателя лобового стекла

Отвинчиваем четыре винта

Нужно снять стеклоочистители и убрать накладку ветрового стекла.Снимаем зажимы корпуса отопителя и вентилятора

Так выглядят зажимы корпуса отопителя.

Откручиваем винты корпуса фильтра салона и передней части корпуса вентилятора

Вместе с вентилятором снимаем переднюю часть его корпуса.

Снимаем корпус фильтра салона

Снимаем заднюю часть корпуса вентилятора

Ослабив хомуты нужно снять шланги подачи, обратки антифриза и пароотводящий шланг. И прикладывая небольшое усилием снимается радиатор отопителя ВАЗ 2110.

Очистив место от мусора, заменяем фильтр и радиатор на новые и начинаем сборку в обратном порядке.

Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112?

Примечание! Данная инструкция по замене моторчика печки, подойдёт ко многим автомобилям десятого семейства но не ко всем, потому что десятки выпускались в очень разных комплектациях и оформлениях за всё время, на некоторые ВАЗ 2110 даже двигатель от “Опеля” ставили с завода, маркируется такой автомобиль ВАЗ 21106, поэтому про все мы написать не сможем (Так как очень большая статья получится), просто возьмём чаще всего встречающееся десятое семейство и на его примере покажем замену моторчика печки посредством описания и картинок!

1

Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля

2. Идём далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод “Плюс” и один провод “Минус”, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

3. Потом, подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

4. И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Примечание! Моторчик печки можно снять в сборе с кожухом, а можно и сразу его отдельно вынуть, как делать решать Вам, но вынув всё в сборе, моторчик будет легче гораздо отсоединить (Так как это удобней будет), а отделяется моторчик следующим образом, нужно будет всего лишь вынуть два проводка (Провод минус и провод плюс) из отверстия в которое они продеваются в кожухе и всё на этом!

5. Установка производиться в обратном порядке снятию, после установки печки, Вам придётся воспользоваться помощью помощника и узнать правильно ли Вы установили печку на своё штатное место или с перекосом (Если с перекосом, то это сразу же убирать нужно будет), в общём ближе к теме, попросите помощника или же даже сами садитесь в автомобиль и включайте печку, при этом соберите её, т.е. закрутите винты крепления (Можете даже не все закручивать) и установите фиксаторы и конечно же накиньте минус на кузов, а плюс подсоедините к разъёму, далее включайте её и если всё нормально работает на всех режимах, то выключайте и идите закручивайте последние винты, устанавливайте накладки под лобовым стеклом ну и конечно же устанавливайте щётки, на этом замена завершена, если после включения слышен треск, то это говорит только об одном, а именно о том, что лопасти печки задевают за корпус в котором она располагается, после этого выключайте печку, выкручивайте винты, снимайте фиксаторы и снимайте корпус вместе с печкой, правильно моторчик разместите там, опять всё закручивайте и пробуйте, пока шум не пропадёт, как пропал, заворачивайте всё и устанавливайте все детали в обратном порядке.

Сборка

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте

Важно убедиться в отсутствии протечек и не плотности соединений шлангов

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112?

Примечание! Данная инструкция по замене моторчика печки, подойдёт ко многим автомобилям десятого семейства но не ко всем, потому что десятки выпускались в очень разных комплектациях и оформлениях за всё время, на некоторые ВАЗ 2110 даже двигатель от «Опеля» ставили с завода, маркируется такой автомобиль ВАЗ 21106, поэтому про все мы написать не сможем (Так как очень большая статья получится), просто возьмём чаще всего встречающееся десятое семейство и на его примере покажем замену моторчика печки посредством описания и картинок!

1

Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110 » и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля

2. Идём далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод «Плюс» и один провод «Минус», так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

3. Потом, подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

4. И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Примечание! Моторчик печки можно снять в сборе с кожухом, а можно и сразу его отдельно вынуть, как делать решать Вам, но вынув всё в сборе, моторчик будет легче гораздо отсоединить (Так как это удобней будет), а отделяется моторчик следующим образом, нужно будет всего лишь вынуть два проводка (Провод минус и провод плюс) из отверстия в которое они продеваются в кожухе и всё на этом!

5. Установка производиться в обратном порядке снятию, после установки печки, Вам придётся воспользоваться помощью помощника и узнать правильно ли Вы установили печку на своё штатное место или с перекосом (Если с перекосом, то это сразу же убирать нужно будет), в общём ближе к теме, попросите помощника или же даже сами садитесь в автомобиль и включайте печку, при этом соберите её, т.е. закрутите винты крепления (Можете даже не все закручивать) и установите фиксаторы и конечно же накиньте минус на кузов, а плюс подсоедините к разъёму, далее включайте её и если всё нормально работает на всех режимах, то выключайте и идите закручивайте последние винты, устанавливайте накладки под лобовым стеклом ну и конечно же устанавливайте щётки, на этом замена завершена, если после включения слышен треск, то это говорит только об одном, а именно о том, что лопасти печки задевают за корпус в котором она располагается, после этого выключайте печку, выкручивайте винты, снимайте фиксаторы и снимайте корпус вместе с печкой, правильно моторчик разместите там, опять всё закручивайте и пробуйте, пока шум не пропадёт, как пропал, заворачивайте всё и устанавливайте все детали в обратном порядке.

Система охлаждения нового образца

Последовательность ваших действий в этом случае такова:

1. Прежде всего, в целях безопасности отключаем минусовую клемму аккумулятора. Сливаем охлажденный тосол или антифриз, предварительно нужно открыв крышку расширителя. Для слива жидкости понадобится емкость объемом 4-5 литров.
2. Теперь, открутив две гайки, снимаем дворники с автомобиля.
3. Затем демонтируем освободившуюся защитную пластиковую накладку под лобовым стеклом, крепящуюся на 2-х гайках и 4-х саморезах.
4. Для доступа к печке снимаем жабо автомобиля, открутив 5 саморезов, 1 винт и 2 гайки, располагающихся снизу, посередине жабо, в районе рулевой рейки.
5. Для того чтобы вынуть печку, снимаем желтую поперечную распорку, если таковая имеется, а также изогнутую гофру воздушного фильтра.
6. Стягиваем дроссели с патрубков радиатора.
7. Затем отсоединяем от клемм печки все электрические провода.
8. У рулевой рейки откручиваем 2 гайки, которые фиксируют печку, 1 гайку крепящую печку к корпусу.
9. Окручиваем 3 самореза, соединяющих две половины печки.
10. Вынимаем, раскачивая правую часть печки, отведя ее предварительно вправо.
11. Радиатор в снятой половине печке крепится с помощью 3 винтов. Вынимаем его и меняем на новый, не забывая надеть поролоновый уплотнитель. Проверяем работоспособность вентилятора, при необходимости ремонтируем его или меняем на новый.
12. Перед установкой сборкой желательно промыть шланги подвода охлаждающей жидкости проточной водой.
13. Сборка проводится в обратном порядке.

Замена радиатора печки на ВАЗ 2110 и 2112. Когда ресурс исчерпан

• Старый образец (до 2003 года);
• Новый образец (с 2003 года).

• Снимаем резиновый уплотнитель с ветровой накладки;
• Откручиваются крепления, и извлекается жабо;
• Демонтируем накладку ветровика. Для этого, откручиваются гайки с винтами, расположенные по ее краям;
• С омывателя переднего стекла снимается шланг. Его следует отодвинуть в сторону, иначе он будет мешать в дальнейшей работе;
• Откручивают крепления дворников;
• Окончательно снимается накладка (ветровик);
• С корпуса печки снимают металлические зажимы. Внимательно их рассматривают, если на них видна коррозия, то нужно их сменить новыми;
• Снимается фильтр в салоне, крепящийся к отопительному радиатору на винтах;Отключают вентилятор. Для этого скидывают плюсовой разъем, и откручивают гайку с минусовой клеммы (на кузове);
• Выкручивают 3 винта, крепящих крышку печки;
• Ослабляем хомуты шлангов. Извлекаем радиатор.

• Демонтируются подводящие шланги. Также снимают пароотводящий шланг. Его достаточно отсоединить от печки. Крепятся все они на хомутах;
• С вентилятора снимаются фишки;
• Отключается от питания мотор-редуктор;
• Откручиваются 3 самореза, крепящих мотор-редуктор;
• Находим места крепления радиатора к кузову, и откручиваем винты;
• Выкручиваем саморезы из крышки фильтра. Извлекаем его;
• Откручиваем винты, крепящие половинки радиатора;
• Теперь можно вытащить сам отопитель. Вытаскиваем сначала левую часть, потом правую;
• Разжав скобки, снимаем заслонку.

Рекомендуем: 15 лучших ламп H11

Ремонт вентилятора (по шагам)

Технология разборки очень проста, но действуйте аккуратно. Поскольку поломка электродвигателя кроется в износе подшипников и графитных щеток, рассмотрим, как заменить эти элементы:

1. Разбираем электродвигатель. Для этого сначала снимаем крыльчатку, а затем два пружинных фиксатора опоры моторчика.
2. Снимаем опору.
3. Выкручиваем винты крепления щеточного узла и снимаем его.
4. Аккуратно выбиваем ротор.
5. Очищаем элементы от пыли и грязи.
6. С внутренней стороны статора аккуратно отгибаем края пластины, удерживающей подшипник.
7. Выбиваем подшипник и на его место устанавливаем новый (для замены нужен подшипник №609).
8. Загибаем обратно края пластины.
9. Осматриваем состояние пластин коллектора на роторе, при необходимости их шлифуем наждачной бумагой (мелкозернистой).
10. Заменяем изношенные щетки на новые (провода изношенных выпаиваем, а на их место припаиваем провода новых элементов).
11. Отгибаем упоры пружин щеток (это позволит без проблем установить щеточный узел на место).
12. Ставим на место ротор.
13. Устанавливаем и фиксируем щеточный узел, предварительно посадив щетки в посадочные места.
14. В отверстия, которые закрывали упоры, устанавливаем пружины щетки и загибаем обратно упоры.
15. Устанавливаем опору вентилятора и крыльчатку.
16. Отремонтированный вентилятор устанавливаем на авто.

Как видно, отремонтировать вентилятор печки ВАЗ-2110 несложно, и с этой задачей вполне можно управиться в гаражных условиях, даже не имея особых навыков в ремонте авто.

Если печка плохо дует, то причина может быть в электродвигателе отопителя. Иногда его получается отремонтировать, но когда на это нет времени или возможностей, тогда приходится искать новую замену. А Вы знаете, какой вентилятор печки «десятки» более производительный и надежный?

Как заменить мотор печки ВАЗ 2110?Снять электродвигатель отопителя можно, не демонтируя весь отопитель (инструкция).

Какая стоимость вентилятора отопителя на «десятку» ВАЗ 2110?

Замена неисправного блока сопротивления

Т.к. кроме конструкции кузова отличий в механизмах и основных агрегатов между ВАЗ 2110, 2111 и 2112 нет, инструкция по замене реостата печки универсальна. Самостоятельно отремонтировать неполадку с работой печки можно при наличии пары отверток и нескольких накидных ключей.

Пошагово процесс по замене реостата выглядит так:

1. Откройте капот и открутите дворники.
2. Далее снимите пластиковую накладку под лобовым стеклом («жабо»).
3. Снимите фишку с проводами с реостата и достаньте его с посадочного места.

Важно! Перед началом работ следует убедиться, что причина проблемы кроется именно в резисторе. Проверка проводится легко: доберитесь до детали и подключите мультиметр к проводам питания, после чего включите зажигание

Еще один признак неполадки – работа печки только на 4-ом положении.

Также в качестве рекомендации отметим, что в момент разбора пластиковой накладки можно провести очистку полости печки. При езде в осенний период в печку часто попадают сухие листья и грязь, что затрудняет вращение вентилятора.

Причины неисправности моторчика

Причин, по которым печка на «десятке» может не работать, есть несколько:

• перегорел предохранитель. Проверить эту неисправность можно легко — если в бардачке и под прикуривателем не работает подсветка, значит — перегорел пред;
• если моторчик работает только на 4-ой скорости — неисправен резистор;
• обрыв цепи также часто становится причиной неработающего моторчика;
• неисправность блока САУО — еще одна причина неисправности.

Если при проверке все указанных причин не удалось восстановить работу печки – можно смело приступать к снятию моторчика для его последующей замены или ремонта.
