Предохранители шевроле лачетти описание характеристики и фото
Для того, чтобы самостоятельно и быстро устранить любую неисправность, нужно просто внимательно изучить схему, которая достаточно проста и наглядна. В нашей статье мы подробно расскажем, какие именно предохранители находятся в каждом из блоков, как определить и заменить перегоревший.
Расположение и электросхема
Чтобы вам было проще ориентироваться, опишем каждый блок Шевроле Лачетти отдельно. В моделях, выполненных в кузовах седан и хэтчбек, их расположение очень похоже, поэтому описывать по отдельности нет смысла.
С торца приборной панели
Первый блок расположен слева панели приборов. Чтобы получить доступ к нему, достаточно всего лишь открыть дверь со стороны водителя и открыть закрывающую блок крышку.
| № | Ампер | Назначение предохранителя или реле |
| F1 | 10 | предохранитель, отвечающий за состояние подушек безопасности |
| F2 | 10 | ЭБУ |
| F3 | 15 | аварийка |
| F4 | 10 | панель приборов, стоп-сигналы, автоматика кондиционеров, ГУР |
| F5 | свободен | |
| F6 | 10 | кондиционер, наружный свет, подогрев заднего стекла, электрические стеклоподъемники |
| F7 | 20 | отопление, рециркуляция воздуха, скорость работы вентилятора, автоматика кондиционера |
| F8 | 15 | управление зеркалами и люком |
| F9 | 25 | стеклоочистители |
| F10 | свободен | |
| F11 | 10 | ABS |
| F12 | 10 | иммобилайзер, сигнализатор дождя |
| F13 | 10 | автоматическая коробка передач |
| F14 | 15 | аварийка |
| F15 | 15 | сигнализация |
| F16 | 10 | разъем для диагностики |
| F17 | 10 | аудиосистема |
| F18 | 15 | розетка двенадцать вольт |
| F19 | 15 | прикуриватель |
| F20 | 10 | задний ход, датчик селектора автоматической трансмиссии, салонное освещение |
| F21 | 15 | задние противотуманки |
| F22 | 15 | автоматика кондиционера |
| F23 | 15 | аудиосистема |
| F24 | 10 | иммобилайзер |
Подкапотный блок
Следующий блок с предохранителями находится под крышкой капота слева, рядом с аккумуляторной батареей.
| № | Ампер | Назначение предохранителя или реле |
| Ef1 | 30 | аккумуляторная батарея |
| Ef2 | 60 | ABS |
| Ef3 | 30 | вентилятор системы отопления |
| Ef4 | 30 | система зажигания |
| Ef6 | 20 | охлаждение |
| Ef7 | 30 | обогрев заднего стекла |
| Ef8 | 30 | увеличенная скорость вентилятора радиатора |
| Ef9 | 20 | электростеклоподъемники (правая и задняя двери) |
| Ef10 | 15 | ЭБУ |
| Ef11 | 10 | основное реле, электронное управление двигателем |
| Ef12 | 25 | наружное оборудование, габаритные огни |
| Ef13 | 15 | стопы |
| Ef14 | 20 | электростеклоподъемник (дверь со стороны водителя) |
| Ef15 | 15 | дальний свет |
| Ef16 | 15 | звук, сирена |
| Ef17 | 10 | кондиционер |
| Ef18 | 15 | топливонасос |
| Ef19 | 15 | панель приборов, складывания зеркал, лампы салонного освещения, освещение багажника |
| Ef20 | 10 | левая фара |
| Ef21 | 15 | ЭБУ, продувка адсорбера, охлаждение радиатора |
| Ef22 | 15 | насос подкачки бензина, клапан рециркуляции отработавших газов |
| Ef23 | 10 | левые габариты, освещения номера, предупреждающий сигнал |
| Ef24 | 15 | противотуманки |
| Ef25 | 10 | электропривод боковых зеркал |
| Ef26 | 15 | центральный замок |
| Ef27 | 10 | правая фара, ближний свет |
| Ef28 | 10 | правые габариты |
| Ef29 | 10 | запасной |
| Ef30 | 15 | запасной |
| Ef31 | 25 | запасной |
| К1 | реле подсветки панели приборов и главной консоли | |
| К2 | реле звука | |
| К3 | главное реле зажигания | |
| К4 | запасной | |
| К5 | реле противотуманок | |
| К6 | компрессор кондиционера | |
| К7 | насос подкачки бензина, катушка зажигания | |
| К8 | электростеклоподъемники | |
| К9 | низкая скорость работы вентилятора | |
| К10 | обогрев заднего стекла | |
| К11 | высокая скорость работы вентилятора радиатора |
Под приборной панелью
Этот блок, в котором находятся только реле, расположен под панелью приборов на специальном кронштейне, вблизи педалей.
| № | Ампер | Назначение предохранителя или реле |
| 1 | реле-защита аккумуляторной батареи | |
| 2 | реле-прерыватель указателей поворотов | |
| 3 | реле-задние противотуманки | |
| 4 | реле-блокировка стартера |
Прочитав и изучив материал данной статьи, можно быстро отыскать, что в чем суть любой проблемы, которая связана с системой электропроводки в автомобиле Шевроле Лачетти седан и хэтчбек. Диагностика неполадок производится при помощи тестера.
Процесс снятия и замены
Визуальный осмотр предохранителей скорее всего не даст никаких результатов, снаружи они могут ничем не отличаться от исправных. Не будет заметно никаких разрывов, но во время установки такой предохранитель не будет работать.
Чтобы точно определить состояние предохранителя, воспользуйтесь тестером и поочередно проверяйте каждый, при этом доставать из блока нет необходимости.
В свою очередь обязательно имейте запас предохранителей различной мощности и реле, места они занимают совсем мало, а в экстренной ситуации могут пригодиться.
Видео «Замена предохранителя прикуривателя»
На всех автомобилях Шевроле замена предохранителей очень похожа. На примере замены электропредохранителя на Авео мастер продемонстрирует, как происходит замена на Лачетти.
Предохранители и реле Chevrolet Lacetti, электрические схемы
Предохранители и реле Chevrolet Lacetti, электрические схемы
Шевроле Лачетти — удобный легковой автомобиль, выпускающийся в двух кузовах, седан и хэтчбек. Многие автолюбители покупают данную модель с рук и не знают, с какими проблемами сталкивался предыдущий хозяин. На новых автомобилях также со временем появляются неполадки, связанные с работой электроприборов и оборудования. Чтобы самому вовремя устранять все неисправности, нужно быть подготовленным и иметь под рукой нужную информацию. Очень часто данная информация может сберечь много времени, нервов, а иногда и спасти в трудной ситуации. Из этой статьи вы узнаете, где находятся предохранители и реле Chevrolet Lacetti, за что отвечает каждый из них и какими способами можно устранить проблемы в электрике.
Обратите внимание, что проверяя предохранители визуально, внешне они могут выглядеть исправными, разрывов видно не будет, однако при установке в монтажный блок такие предохранители работать не будут. Для точного определения исправности предохранителей используйте тестер и прозванивайте каждый из них, не доставая из монтажного блока. Также возьмите за правило возить набор запасных предохранителей и реле, т.к
места они занимают немного, а в трудную минуту способны выручить
Также возьмите за правило возить набор запасных предохранителей и реле, т.к. места они занимают немного, а в трудную минуту способны выручить.
Предохранители в салоне
 |
В салоне монтажный блок находится с левого торца приборной панели. Для доступа к нему нужно открыть водительскую дверь и снять крышку.
 |
F1 (10 А) — подушки безопасности.Если вы не попадали в аварии и подушки не выстреливали, но на панели горит одноимённая лампа, проверьте данный предохранитель. Если он исправен, причину можно определить с помощью диагностики. Данная проблема распространена среди владельцев Лачетти. Лампа на панели должна мигать при включении зажигания, затем гаснуть.
Если лампа горит, а затем гаснет — скорее всего есть ошибка в памяти. Если лампа горит постоянно и не гаснет — скорее всего дело в неисправности. Дело может быть в блоке управления подушками, в преднатяжителях ремней безопасности, а также в разъёмах под сиденьями (при наличии боковых подушек) или обрыве цепи одной из подушек (например, в руле или в бардачке). Проверьте контакты в разъёмах под сиденьями и в разъёме за бардачком, побрызгайте на них специальной жидкостью для очистки контактов, если дело было в них, то это должно помочь.
Проверьте также провода, идущие на пассажирскую подушку, и их клеммы, находятся в гофре за бардачком. После устранения неисправности нужно удалить ошибку из памяти. Если все цепи исправны, ошибка может быть сохранена в памяти, чтобы её сбросить, попробуйте отключить минусовую клемму аккумулятора на несколько минут. В других случаях лучше обратиться в сервис, где проведут диагностику и при необходимости сбросят данную ошибку с помощью приборов через диагностический разъём. Цена подобной диагностики обычно не превышает 500 руб, зато причина будет известна наверняка.
F2 (10 А) — электронный блок управления двигателем (ЭБУ), блок управления АКПП, датчик положения селектора АКПП, датчик скорости, генератор, э/м клапан впускного коллектора, обмотка реле бензонасоса, катушек зажигания, обмотка главного реле.
F3 (15 А) — аварийный выключатель.
F4 (10 А) — приборная панель, выключатель стоп-сигналов, автоматическая работа кондиционера, электропривод заслонки, гидроусилитель руля, сигнал предупреждения.Если у вас перестали работать приборы на панели после снятия и установки бардачка (например, при замене салонного фильтра), могло произойти короткое замыкание, проверьте помимо этого предохранителя также предохранитель F21. Чтобы избежать замыкания, при замене фильтра и снятии бардачка нужно вынуть предохранитель F21 или отключить клемму от аккумулятора. Проверьте провода и контакты в разъёме С202, который находится в левом переднем крыле, слева от ног водителя. Чтобы добраться до него, нужно снять накладку с водительского порога и угловую панель крыла. Проверьте разъёмы на обратной стороне приборной панели и саму печатную плату на отсутствие обгоревших/сломанных дорожек, а также вид и ножки всех деталей, особенно ми
Предохранители и реле в салоне шевроле лачетти

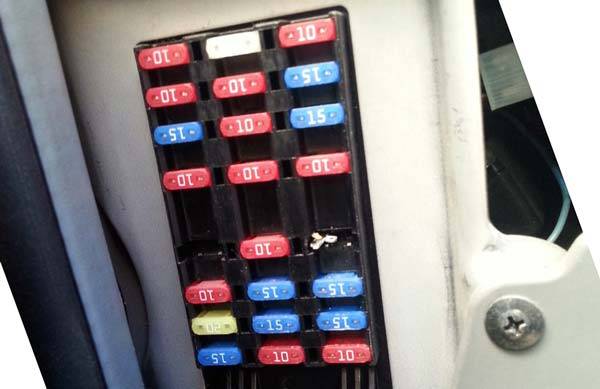

Блок с предохранителями
Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.
p, blockquote 40,0,0,0,0 –>
p, blockquote 41,0,0,0,0 –>

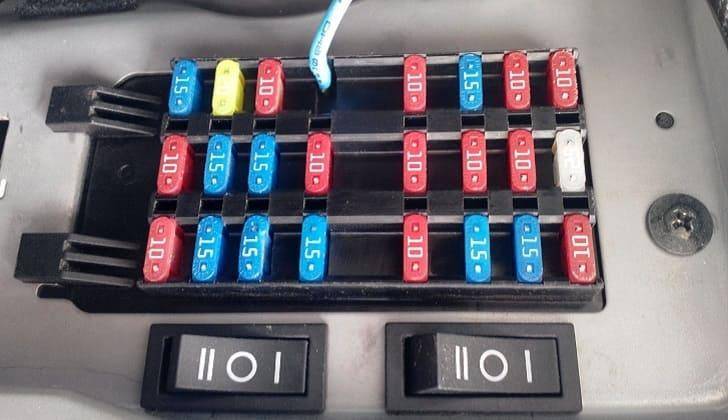

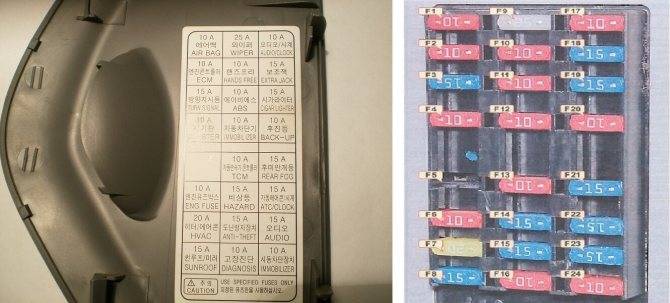

Схема блока с предохранителями
p, blockquote 42,0,0,1,0 –>
p, blockquote 43,0,0,0,0 –>
Таблица с расшифровкой
p, blockquote 44,0,0,0,0 –>
| № | Обозначение | Ток, A | Защищаемые цепи |
| F1 | AIRBAG | 10 | Электронный блок управления подушками безопасности |
| F2 | ЕСМ | 10 | Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля |
| F3 | TURN SIGNAL | 15 | Выключатель аварийной сигнализации, указатели поворота |
| F4 | CLUSTER | L0 | Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера* |
| F5 | — | — | — |
| F6 | ENG FUSE | 10 | Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света |
| F7 | HVAC | 20 | Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля* |
| F8 | SUNROOF | 15 | Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши* |
| F9 | WIPER | 25 | Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя |
| F10 | HANDS FREE | 10 | |
| F11 | ABS | 10 | Блок управления АБС. исполнительный блок АБС |
| F12 | IMMOBILIZER | 10 | Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя |
| № | Обозначение | Ток, A | Защищаемые цепи |
| F13 | тем | 10 | Блок управления автоматической коробкой передач* |
| F14 | HAZARD | L5 | Выключатель аварийной сигнализации |
| F15 | ANTI-THEFT | 15 | Электронный блок управления противоугонной сигнализацией |
| F16 | DIAGNOSIS | 10 | Диагностический разъем |
| F17 | AUDIO/CLOCK | 10 | Аудиосистема, часы |
| F18 | EXTRA JACK | 15 | Дополнительная розетка |
| F19 | CIGAR LIGHTER | 15 | Предохранитель прикуривателя |
| F20 | BACK-UP | 10 | Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач* |
| F21 | REAR FOG | 15 | Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение |
| F22 | ATC/CLOCK | 15 | Часы, система климат-контроля*, выключатель кондиционера* |
| F23 | AUDIO | 15 | Аудиосистема |
| F24 | IMMOBILIZER | 10 | Иммобилайзер |
Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.
p, blockquote 46,0,0,0,0 –>
p, blockquote 47,0,0,0,0 –>
Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.
p, blockquote 48,0,0,0,0 –>
p, blockquote 49,0,0,0,0 –>
В открывшемся пространстве надо найти нужный кронштейн.
p, blockquote 50,0,0,0,0 –>
p, blockquote 51,0,0,0,0 –>
Назначение
p, blockquote 52,0,0,0,0 –>
- блок управления системой защиты аккумуляторной батареи;
- прерыватель указателей поворотов;
- реле включения противотуманного света в задних фонарях;
- реле блокировки стартера (для автомобилей с автоматической коробкой передач).
В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.
p, blockquote 53,0,0,0,0 –>
Как снять прикуриватель на Шевроле Лачетти: замена и ремонт
Этот прибор устанавливается на всех современных автомобилях. Однако многие водители используют его не по назначению. В гнездо прикуривателя Шевроле Лачетти подключаются дополнительные устройства. Среди самых распространенных:
- вентилятор охлаждения салона;
- электрический компрессор для накачки колес;
- видеорегистратор, фиксирующий текущую дорожную обстановку;
- GPS-навигатор;
- дополнительные батареи и зарядные устройства для телефонов или прочих электронных девайсов.
В таких условиях выход прибора из строя – неприятное событие и приводит к массе неудобств. Статья посвящена тому, как выяснить причину неисправности, снять прикуриватель на модели Лачетти, провести замену своими руками.
Почему не работает прикуриватель?
Есть несколько основных причин поломки устройства на Шевроле Лачетти. Самые распространенные.
- Перегоревший предохранитель. Электрическая цепь авто защищена от короткого замыкания защитным элементом. При превышении номинального значения силы тока предохранитель перегорает, оставляя исправными приборы. Максимальное значение для данного участка цепи – 15 ампер. Это значит, что суммарная мощность подключаемых приборов составляет 180 Ватт (P=I*A, где I – напряжение 12 вольт). При возникновении такой неисправности требуется снятие устройства. Необходимо заменить предохранитель новой деталью.
- Короткое замыкание или неисправность проводки прикуривателя. Если защитные элементы часто горят или при проверке выяснилось, что он целый, следует проинспектировать состояние проводов. На кабелях, приходящих к прикуривателю, не должно быть заломов, изоляция должна быть без обрывов. Точно диагностировать целостность поможет мультитестер.
- Перегоревшая нихромовая спираль. При замкнутых контактах она подвергается термическому воздействию. От возраста ободок перегорает. Ремонт в таких случаях нецелесообразен, рекомендуется снятие и установка новой детали.
- Неисправная лампа светоэлемента прикуривателя. Вокруг прибора есть подсветка, которая облегчает его поиск в темное время суток. От возраста или короткого замыкания она перегорает. Необходимо снятие устройства. Далее – поменять лампу на исправную деталь.
- Неплотный контакт прикуривателя. Из-за частого подключения посторонних приборов, интенсивной эксплуатации или попадания влаги может ухудшаться плотность контактов, появляться ржавчина или окислы. Для ремонта стоит подогнуть контакты, осмотреть их на предмет посторонних веществ. При необходимости обработать надфилем.
Расположение предохранителя
Самая частая неисправность на Шевроле Лачетти – выгорание защитного элемента. Необходимо менять предохранитель прикуривателя. Монтажный блок находится на торце передней консоли, с левой стороны. Это расположение одинаково для всех модификаций: седана, универсала, хэтчбека.
Чтобы добраться до блока следует открыть дверь водителя. Необходимо снятие декоративной панели. Держится она на пластиковых защелках, поэтому снимать ее нужно аккуратно. Сзади расположена инструкция и пинцет, помогающий вытаскивать элементы.
Для ремонта потребуется вытащить предохранитель F19, отвечающий за прикуриватель Шевроле Лачетти, а затем заменить его новым
Важно, чтобы деталь совпадала по номиналу с указанным производителем (15 ампер). В противном случае есть риск оплавления изоляции проводов, короткого замыкания, пожара
Замена предохранителя не помогла
Если после снятия и установки нового защитного элемента прибор на Шевроле Лачетти не работает, то причину следует искать в другом месте.
Что такое реле
Реле называется выключатель электромагнитного действия, который предназначен для коммутации при скачкообразных изменениях входной величины (ток, напряжение) в электрических цепях. Говоря простыми словами, это устройство, которое включается при подаче на него сигнала в виде напряжения, и выключается при исчезновении напряжения. Ток, который коммутирует устройство очень низкий, а для запуска бензонасоса необходима сила тока большой величины. Поэтому его называется еще и своего рода усилителем.
Из чего состоит
Релюшек существует разное количество, но практически все они выполняют схожие функции. Состоит это устройство из контактной группы, которые мы можем увидеть, сняв его с колодки. Внутри него находится катушка с определенным количеством витков медной проволоки, возвратной пружинки и якоря. Все это собрано в определенной последовательности и расположено на плате. Фото контактной группы и форму реле можно увидеть ниже или же ввести в поисковике и посмотреть все виды и типы. Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.
Принцип действия реле. Реле бензонасоса используется лишь в двигателях с инжекторным типом. В карбюраторных используется бензонасос механического действия. В автомобиле Нива (инжекторной) используется электрический бензонасос на 12В. В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке. Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.
Расположение в Ниве
С правой стороны под бардачком находится крышка, а под ней располагается часть электроники автомобиля Нива, вторая часть находится под торпедой со стороны водителя. Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива.
расположение блока реле в авто
Проверка работоспособности
Чтобы определить исправно ли работает данное устройство, можно использовать два метода:
- Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя. Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена.
- Первый метод предполагает наличие запасного реле. В случае его отсутствия, необязательно мчаться на авторынок и тратить деньги, если нет полной уверенности в его неисправности. Можно сделать перемычку из кусочка проволоки. Можно использовать тонкую проволоку, так как ток в цепи управления устройства небольшой. Этой перемычкой закоротить два контакта на колодке под номером 30 и 87. Их расположение можно определить по картинке на релюшке. Во время замыкания этих контактов необходимо включить зажигание либо сделать это в конце. Если насос в таком случае сработает, то теперь необходимо заменить само устройство переключения. Использовать перемычку на постоянной основе запрещено, она применяется исключительно для определения неисправности.
Возникают ситуации, что при повороте ключа, работа насоса не осуществляется даже при наличии перемычки или нового сменного устройства. А предохранитель находится в исправном состоянии. Это, скорее всего, говорит о том, что вышел из строя насос. Необходимо измерить с помощью вольтметра напряжение на его контактах, если вольтметр покажет наличие 12В, то смело можете покупать новый насос. Если же питания не будет, то это свидетельствует о повреждении цепи питания.
Можно ли отремонтировать реле? Если причина неработоспособности бензонасоса определена, и заключается в неисправности устройства, то исправить ее можно заменив на рабочее. Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое. Стоимость реле на Нива Шевроле колеблется от 200 до 350 рублей. Ремонт у специалиста будет стоить примерно так же, делать выводы вам, стоит ли его ремонтировать. Зная расположение этого электронного устройства, основной принцип работы и способы проверки на работоспособность в Ниве Шевроле, можно смело пробовать устранять проблему неисправности работы бензонасоса самостоятельно.
Прикуриватель не работает
Я пробовал 3 разных предохранителя, но он все равно не работает. Один и тот же предохранитель питает прикуриватель и вилку на 12 В? Я долго искал, как получить доступ к зажигалке, чтобы снять ее, похоже, Toyota построила грузовик вокруг зажигалки!
Я просто разделяю, и для того, чтобы снять фактическую панель, вам нужно удалить стерео, затем стерео объемное звучание (и чтобы снять это, вам нужно снять правую сторону панели приборной панели. ).Снимаем перчаточный ящик, разъединяем центральную консоль (внутри внизу 2 болта). Потяните за подстаканник (еще 2 винта под ним). Снимите заднюю часть центральной консоли, затем снимите переднюю часть центральной консоли.
На этом все по МКПП. Я не знаю, как именно удалить части автоматической трансмиссии, но уверен, что если вы дойдете до этого места, вы сможете понять это.
Правила TSA для зажигалок
Правила TSA для зажигалок довольно ясны. Вот скриншот с веб-сайта TSA:
Имейте в виду, что последнее слово на контрольно-пропускном пункте всегда остается за офицером TSA.
2. Проверьте зажигалку изнутри
Если предохранитель прикуривателя исправен, необходимо проверить его изнутри.В этом случае проблема может заключаться внутри зажигалки. Проблема в розетке может быть связана с мусором или другими случайными предметами. Чтобы решить эту проблему, вам необходимо вынуть всю розетку и тщательно ее очистить. Если даже после правильной очистки ваш прикуриватель не работает, вам необходимо провести дополнительную проверку.
Советы для автомобилистов
На некоторых комплектациях легковых автомобилей Шевроле Лачетти (Chevrolet Lacetti), кроме прикуривателя, расположенного на передней консоли справа от пепельницы, есть ещё одно аналогичное гнездо в нише консоли, которое можно использовать в качестве розетки для подсоединения дополнительных устройств, которым требуется питание от источников тока, имеющихся на автомобиле. Хорошо то, что эти гнёзда получают питание через разные предохранители F18 и F19, номинал которых равен пятнадцати амперам.
Чаще всего гнездо прикуривателя перестаёт работать из-за перегорания предохранителя F19 (15А), расположенного в монтажном блоке, находящемся в торце левой стороны передней панели. Чтобы до него добраться, нужно распахнуть левую переднюю дверь автомобиля и открыть крышку монтажного блока. Предохранитель синего цвета F19 стоит в правом ряду, третьим сверху, а перегорает он из-за короткого замыкания в гнезде прикуривателя.
Если после замены перегоревшего предохранителя F19 и проверочного включения прикуривателя в работу, которое нужно делать при включённом зажигании, этот предохранитель вновь перегорает, то гнездо прикуривателя придётся снять с передней консоли и найти причину короткого замыкания. Чаще это происходит из-за того, что одна из положительных пластин коснулась корпуса гнезда, которое подсоединяется на «массу» автомобиля. В этом случае, при помощи плоской отвертки необходимо немного отогнуть внутрь эту пластину и гнездо вновь будет готово к работе.
Возможна и более серьёзная неисправность, когда на обратной стороне гнезда плавится специально установленная шайба из легко плавящегося материала, предназначенная для защиты от возникновения возгорания, которое может возникнуть из-за перегрева плюсового контакта. Такое гнездо прикуривателя придётся выкинуть, а вместо него поставить новое гнездо.
Иногда, при включении прикуривателя, он не может зафиксироваться в гнезде и обратно возвращается в выключенное положение. Происходит это по причине того, что сильно разогнулись два усика закреплённых на центральном положительном контакте, предназначенных для фиксации прикуривателя во включенном положении. Для восстановления работоспособности гнезда прикуривателя их нужно вернуть в исходное положение при помощи плоской отвёртки. Только делать это нужно с вытащенным из монтажного блока предохранителем F19, чтобы не произошло короткое замыкание.
На Шевроле Лачетти есть два гнезда, которые можно использовать как для прикуривания, так и в качестве питания для подключения различных внешних устройств.
Замена предохранителя не помогла
Если после снятия и установки нового защитного элемента устройство на Chevrolet Lacetti не работает, то причину следует находить в другом месте.
Для проверки целостности проводки потребуются мультитестер, схема Шевроле Lacetti. Всего к прикуривателю подходят три кабеля.
- Красноватый. Неизменный плюсовой. Запитан от аккумуляторной батареи, через предохранитель F19 с номиналом 15 ампер.
- Желтоватый. Провод желтоватого цвета отвечает за подсветку устройства. Плюсовой.
- Темный. Это масса, приходящая одним контактом к кузову авто, а вторым – к корпусу прикуривателя.
Прозвонить их можно, выставив характеристики мультитестера на сопротивление, а потом проверяя оба конца каждого провода. При выявлении разрыва цепи следует заменить кабели целыми, а отпавшие припаять, используя паяльную лампу и припой. Вся проводка прикуривателя должна быть заизолирована, посажена на термоусадочные трубки. Проверить отсутствие зажигания можно последующим методом.
- Выключаем зажигание.
- Проверяем вольтаж аккумуляторной батареи.
- Включаем зажигание.
- Меряем вольтаж снова. Просадка более чем 0,5 вольта свидетельствует о наличии «коротыша».
Способы диагностики реле бензонасоса
Представим ситуацию, автомобиль не заводится, потому что бензонасос не качает топливо. В этой ситуации первым делом начинают проверку целостности электрической цепи, а только после этого заменяют сам бензонасос. Любое реле такого типа можно очень просто диагностировать на слух. При срабатывании раздается характерный щелчок, который хорошо слышно со стороны переднего пассажира. Это говорит об исправности самого управляющего rele.
Даже если не удалось расслышать щелчки, то следующим сигналом послужит звук срабатывающего бензонасоса — жужжание работающего электродвигателя, который создает рабочее давление в топливной магистрали. Если этого не произошло, то вероятнее всего в цепи произошел обрыв.
Проверить реле на исправность можно двумя способами:
- Замена на заведомо рабочее. Взять его можно с соседнего разъема или вытащить из блока предохранителей с аналогичной маркировкой, но не отвечающее за запуск мотора. Например, реле головной свет или система охлаждения.
- Вытащить подозрительную деталь из разъема. Взять кусочек провода с зачищенными концами. Замкнуть контакты 30 и 87 на монтажном блоке. Таким образом, цепь бензонасоса окажется замкнута напрямую. Если двигатель в этом случае не запускается, то причина кроется в чем-то другом, а реле можно считать исправным.
Не работает прикуриватель на Шевроле Лачетти
На некоторых комплектациях легковых автомобилей Шевроле Лачетти (Chevrolet Lacetti), кроме прикуривателя, расположенного на передней консоли справа от пепельницы, есть ещё одно аналогичное гнездо в нише консоли, которое можно использовать в качестве розетки для подсоединения дополнительных устройств, которым требуется питание от источников тока, имеющихся на автомобиле. Хорошо то, что эти гнёзда получают питание через разные предохранители F18 и F19, номинал которых равен пятнадцати амперам.

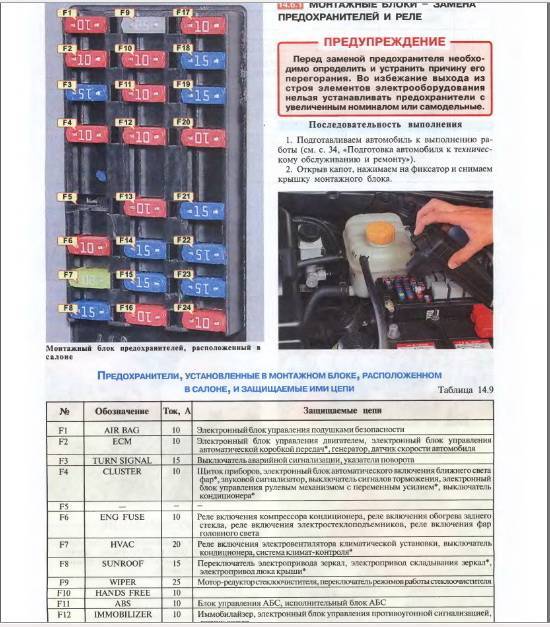

Чаще всего гнездо прикуривателя перестаёт работать из-за перегорания предохранителя F19 (15А), расположенного в монтажном блоке, находящемся в торце левой стороны передней панели. Чтобы до него добраться, нужно распахнуть левую переднюю дверь автомобиля и открыть крышку монтажного блока. Предохранитель синего цвета F19 стоит в правом ряду, третьим сверху, а перегорает он из-за короткого замыкания в гнезде прикуривателя.
Если после замены перегоревшего предохранителя F19 и проверочного включения прикуривателя в работу, которое нужно делать при включённом зажигании, этот предохранитель вновь перегорает, то гнездо прикуривателя придётся снять с передней консоли и найти причину короткого замыкания. Чаще это происходит из-за того, что одна из положительных пластин коснулась корпуса гнезда, которое подсоединяется на «массу» автомобиля. В этом случае, при помощи плоской отвертки необходимо немного отогнуть внутрь эту пластину и гнездо вновь будет готово к работе.
Возможна и более серьёзная неисправность, когда на обратной стороне гнезда плавится специально установленная шайба из легко плавящегося материала, предназначенная для защиты от возникновения возгорания, которое может возникнуть из-за перегрева плюсового контакта. Такое гнездо прикуривателя придётся выкинуть, а вместо него поставить новое гнездо.
Иногда, при включении прикуривателя, он не может зафиксироваться в гнезде и обратно возвращается в выключенное положение. Происходит это по причине того, что сильно разогнулись два усика закреплённых на центральном положительном контакте, предназначенных для фиксации прикуривателя во включенном положении. Для восстановления работоспособности гнезда прикуривателя их нужно вернуть в исходное положение при помощи плоской отвёртки. Только делать это нужно с вытащенным из монтажного блока предохранителем F19, чтобы не произошло короткое замыкание.
Как снять прикуриватель
Прикуриватель на Шевроле Лачетти установлен в пластиковом лотке, находящемся в нижней секции центральной части панели приборов. Для доступа к устройству требуется частично разобрать панель.
Перед началом выполнения работ необходимо отключить кабель с отрицательной клеммы аккумуляторной батареи:
- Подвинуть кресло водителя и пассажира вперед до упора, а затем отвернуть 2 винта с крестообразной головкой, удерживающих облицовку центрального тоннеля.
- Поддеть пластиковой отверткой гнездо подстаканника и вынуть деталь из посадочного гнезда.
- Поднять рычаг стояночного тормоза до упора, а затем сдвинуть эластичный чехол к основанию рукояти, что позволит расстегнуть фиксаторы.
- Подвинуть заднюю часть облицовки тоннеля вперед, а затем пластиковой лопаткой поддеть рамку декоративного чехла, установленного на рукоятке переключения скоростей.
- Поднять рамку, выворачивая чехол наизнанку.
- Выкрутить крестообразной отверткой винты крепления, расположенные в верхней части пластикового кожуха тоннеля и по бокам обшивки около ног водителя и пассажира.
- Снять облицовку, при демонтаже требуется отстегнуть штекер дополнительной розетки. Рычаг переключения скоростей с чехлом выводится через имеющееся в панели окно.
- Открутить 4 шурупа, удерживающих корпус пепельницы в посадочном гнезде.
- Вынуть пепельницу в сборе с прикуривателем, от которого необходимо отсоединить колодку с проводами.
- С помощью отвертки или шила нажать на фиксатор, а затем извлечь прикуриватель из пластикового корпуса. Под прибором находится пластиковая окантовка, которая снимается руками.
- Установить новые детали, а затем произвести сборку в обратной последовательности.
Как Снять Прикуриватель На Шевроле Лачетти
Автомобиль оснащается гибридным силовым агрегатом. Шевроле Лачетти В общем, умение снять передний бампер непременно пригодится вам, поэтому давайте разберемся, как же сделать это на нашем автомобиле.
Данная инструкция предназначена для Шевроле Лачетти форм-фактора седан, но также она подходит и для автомобилей в кузове хэтчбек, универсал. Также вы можете ознакомиться с информацией как задний как на шевроле лачетти снять прикуриватель Шевроле Лачетти.
Как снять передний бампер Шевроле Лачетти Необходимый инструмент: При демонтаже это позволит избежать царапин и нежелательных повреждений. Ravon Genrta Daewoo — Вытаскиваем прикуриватель Вытаскивание прикуривателя после того как он заклинил в гнезде.
