Что такое Мехатроник DSG: назначение, устройство и неисправности

Как защититься от проблем с трансмиссией

Не существует способа на 100% гарантировать защиту коробки от поломок. Однако если вы будете следовать перечисленным ниже советам, эта часть авто прослужит гораздо дольше обычного.

Не рекомендуется быстро перемещаться по рядам при общей скорости потока до 50 км/ч.
В пробке переключайтесь в режим S или Manual.
Не допускайте пробуксовок при старте (в т. ч. на светофорах).
При долгой остановке активируйте режим N.
больше информации узнайте из статьи

Главный вопрос – стоит ли вообще покупать машину, на которой установлена DQ200?

— • —

Да, но с осторожностью, особенно если речь идет о покупке «с рук». При пробеге свыше 50 000 км, если сцепление или мехатроник раньше не менялись, приготовьтесь отдать около 1 000 руб на ремонт. — • —

— • —

Если в авто установлена модификация с «мокрым» сцеплением, все гораздо проще – такие варианты надежны. Возьмите у владельца документы, которые подтверждают регулярную замену масла.

— • —

Машина с DSG – отличный выбор для тех, кто хочет экономить топливо (расход примерно на 10% меньше), имея возможность переключать передачи быстро и плавно. Однако если вы часто стоите в пробках, приготовьтесь к высоким тратам на ремонт.

Пока не существует идеальной трансмиссии

Самыми надежными считаются 4-ступенчатые японские модели, так что если вы хотите «неубиваемый» вариант, обратите внимание на них. Однако в этом случае придется мириться с низкой динамикой и отсутствием некоторых дополнительных преимуществ

Next Марка авто: Toyota | Вопросы, ответы и обсуждения РКПП
Previous Разновидности роботов DSG — подробно

Роботизированная коробка DSG-6: что это такое и чем отличается от ДСГ-7

Как известно, роботизированная коробка передач является одним из самых современных типов АКПП. При этом такая коробка изначально создавалась в качестве более дешевой, экономичной и надежной альтернативы гидромеханическим автоматическим КПП и вариаторам.

Однако на практике решение оказалось не таким удачным, как ожидалось. На однодисковых РКПП типа АМТ заметно пострадал комфорт, а также сразу появились вопросы касательно ресурса и надежности агрегата.

Хотя данная коробка выгодно отличается от АМТ, в процессе эксплуатации владельцы также столкнулись с определенными сложностями и неприятностями, причем самой проблемной принято считать именно версию ДСГ-7

В этой статье мы рассмотрим dsg 7, что это такое, чем данный тип отличается от дсг 6, а также на что обратить внимание при выборе нового или подержанного автомобиля с коробкой DSG

Что ремонтируется в мехатронике

Ремонт электронного модуля

Наиболее распространенным повреждением данного модуля является выгорание электрических дорожек платы. Причинами для этого становятся повреждения в электрогидравлическом модуле, которые приводят к увеличению нагрузки на отдельных участках электронного модуля. Кроме этого необходимо учитывать, что и физический износ данного механизма тоже может иметь место. Как правило, ремонт данного модуля сводится к его полной замене на новый элемент.

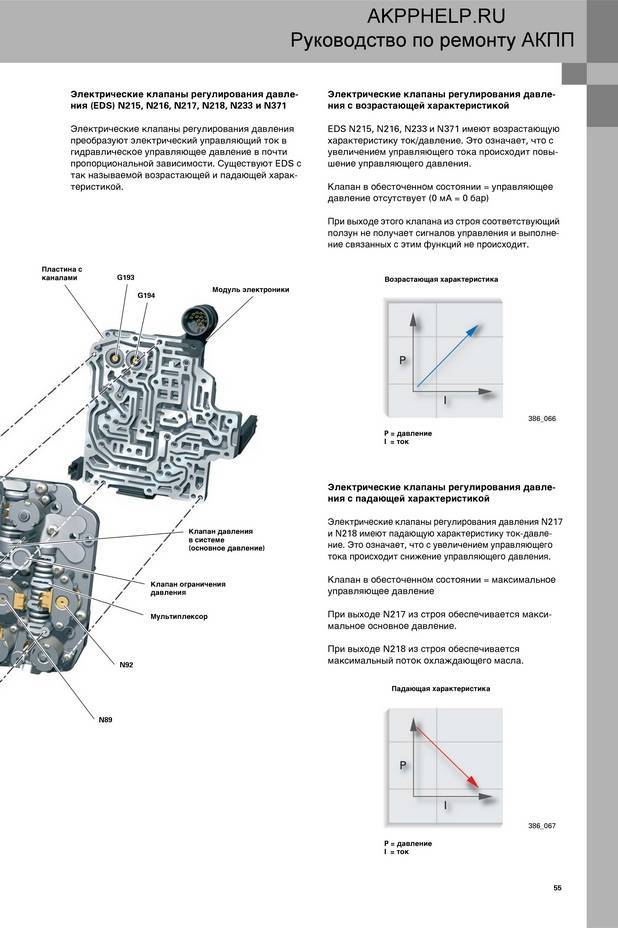

Ремонт электрогидравлического модуля

Данный модуль представляет собой электрогидравлическую систему, включающую в себя электромагнитные клапана, клапана регулирования давления, золотники-распределители и мультиплексор. Кроме того, в системе предусмотрено размещение предохранительного клапана, который регулирует давление для предотвращения повреждений золотников-распределителей.

Повреждения электрогидравлического модуля, как правило, возникает при утечке масла. К этому могут привести либо повреждения корпуса мехатроника, либо залипание клапанов распределения масла в открытом состоянии. Также могут встречаться и другие неисправности. Ремонт электрогидравлического модуля предполагает замену отдельных его элементов и механизмов. Это позволяет значительно снизить расходы на ремонт по сравнению с заменой всего модуля.

Необходимо помнить! Неисправность одного механизма может вызвать дополнительные повреждения в других узлах DSG трансмиссии. Поэтому при появлении рывков или «залипаний» при переключении передач лучше сразу обратиться к специалистам для выявления причины и минимизации стоимости ремонта.

После установки мехатроника необходимо произвести настройку программного обеспечения коробки передач. «Прошивка» делается с использованием специализированного программного обеспечения применительно к конкретной модели коробки DSG и модели автомобиля.

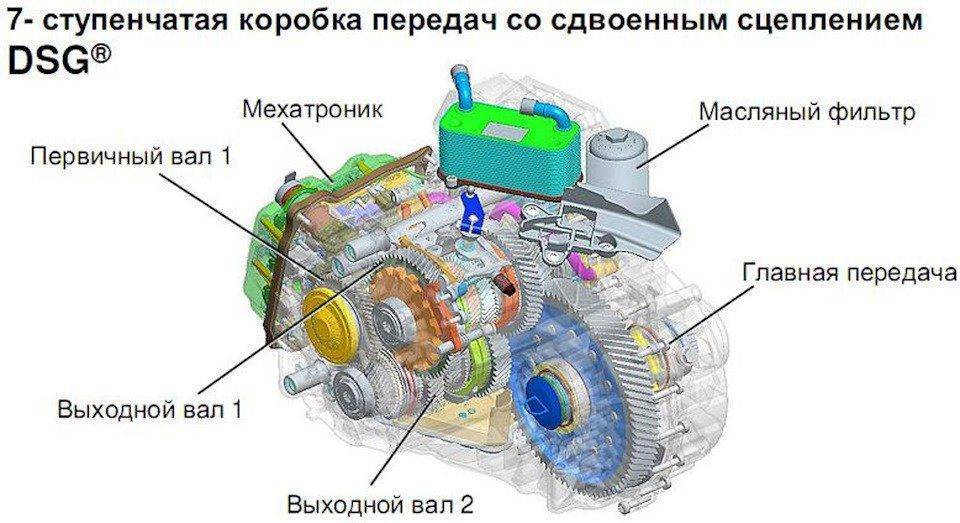

Принцип работы КПП ДСГ

DSG – механическая КПП, оснащенная автоматическим приводом для смены ступеней, и имеющая в составе две корзины сцепления.

Коробка ДСГ связана с двигателем через два сцепления, располагающихся поосно. Нечетные и задняя ступени функционируют через одно сцепление, а четные – через другое. Такое устройство обеспечивает плавную смену ступеней без снижения и прерывания мощности, осуществляя непрерывную передачу вращающего момента от мотора к ведущей оси колес.

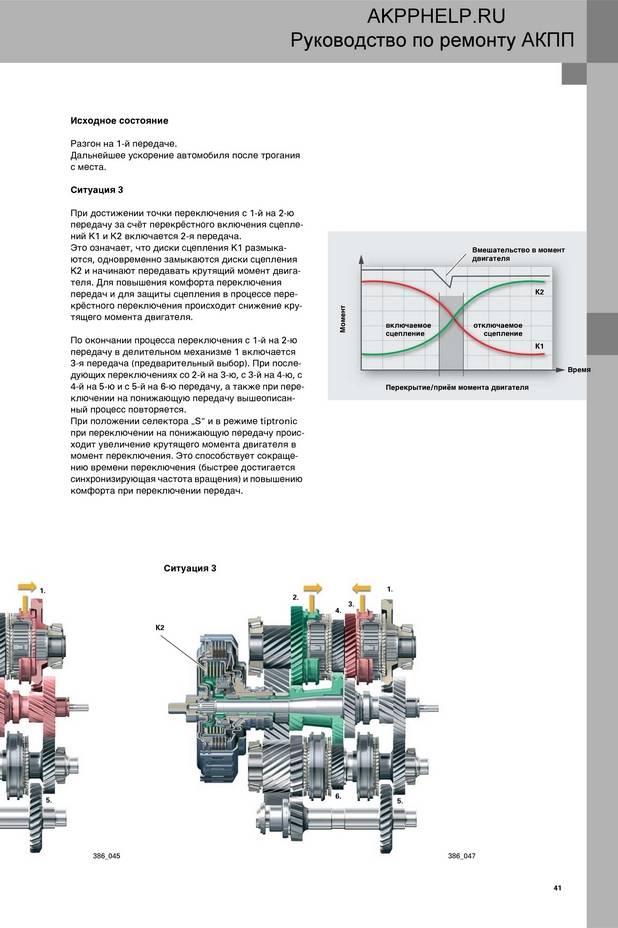

Во время разгона на первой ступени, шестеренки второй передачи уже находятся в зацеплении. Когда блок управления передает команду смены ступеней, гидравлические приводы КПП осуществляют отпускание одного сцепления и зажим второго, производя переход вращающего момента от мотора с одной ступени на другую.

Таким образом, процесс происходит до крайней ступени. При снижении скорости и изменении других условий процедура осуществляется в обратном порядке. Смена ступеней происходит с помощью синхронизаторов.

Смена ступеней в коробке ДСГ осуществляется с высокой скоростью, недоступной даже профессиональным гонщикам.

Что такое мехатроник в АКПП

Управление обоими сцеплениями и сменой ступеней происходит при помощи блока управления, состоящего из гидравлического и электронного узлов, датчиков. Этот блок называется Мехатроник и располагается в картере КПП.

Датчики встроенные в Мехатроник, осуществляют контроль состояния КПП и отслеживают работу основных деталей и узлов.

Параметры, контролируемые датчиками Мехатроника:

количество оборотов на входе и выходе коробки;
давление масла;
уровень масла;
температура рабочей жидкости;
расположение вилок включения ступеней.

На последних моделях коробок ДСГ устанавливается ЕСТ (электронная система, управляющая сменой ступеней).

Помимо вышеперечисленных параметров ЕСТ контролирует:

скорость транспортного средства;
степень открытия дросселя;
температуру мотора.

Считывание этих параметров продляет срок службы КПП и двигателя.

Типовые неисправности

Распространенные поломки коробки передач DSG 7, связанные с отказом узла мехатроника:

Появление рывков в момент начала движения или в процессе разгона. При подключении тестового оборудования ошибки не обнаруживаются.
Толчки и вибрации, возникающие в момент переключения скоростей. При проведении компьютерной диагностики в блоке управления не обнаруживаются коды неисправностей.
Перевод селектора в положение движения задним ходом не приводит к включению передачи. Электронный контроллер переводит коробку в аварийный режим, на дисплее комбинации приборов включаются все возможные индикаторы режимов работы. При диагностике фиксируются ошибки, связанные с поломками приводов переключения скоростей.
При переводе рычага переключения скоростей в положение движения вперед или назад происходят щелчки, но автомобиль не трогается. Причиной является некорректная работа приводов вилок переключения передач.
Включение аварийного режима работы. После отключения и повторного включения зажигания дефект пропадает. Машина двигается, но через некоторое время неисправность возникает снова. Причиной неисправности являются клапаны управления сцеплениями, подключение компьютера позволит определить поврежденный элемент (в памяти контроллера сохраняются коды ошибок).
Ошибочное переключение передач, которое происходит при чрезмерно высоких или пониженных оборотах коленчатого вала двигателя. Дефект возникает при установке узла с другого автомобиля, оснащавшегося мотором с иными характеристиками. Контроллер коробки пытается работать по записанной в память картографии двигателя, что приводит к сбоям. Для устранения неисправности требуется адаптация трансмиссии к автомобилю с заменой программного обеспечения.

Причины неисправности мехатроника

Наиболее слабым местом узла считаются соленоиды. Подвергаясь механическим нагрузкам, детали постепенно изнашиваются и деформируются, что приводит к появлению рывков. При своевременном ремонте, замены поврежденных соленоидов достаточно для решения проблемы.

Еще одной «ахиллесовой пятой» является электронный блок управления, большинство неполадок с которым вызваны перегревом. Если же ЭБУ не подлежит восстановлению, осуществляется его замена. При установке б/у агрегата, его необходимо перепрограммировать под конкретный автомобиль. Процедура адаптации должна выполняться на специальном оборудовании, соответствующем дилерским стандартам. Также из-за слишком высокого температурного режима могут пострадать датчики или проводка, и требовать замены.

Еще одной причиной неисправности mechatronic может стать программный сбой. В этой ситуации следует произвести перепрошивку электроники.

Возникать вышеперечисленные и другие неполадки могут как из-за естественного износа, так и вследствие:

Агрессивной манеры езды;
Установки некорректного программного обеспечения;
Использования некачественного масла или его нерегулярной замены.

Устройство и функции мехатроника DSG

Что такое мехатроник в коробках DSG? Функции, внутренние устройство, отличие версий.

Роль мехатроника в роботизированной КПП сложно переоценить. Этот электронно-гидравлический блок имеет сложный принцип работы и по праву считается одной из важнейших частей трансмиссии. В то же время, габариты прибора довольно небольшие, что позволило поместить его прямо в картер КПП.

Конструктивно модуль состоит из:

Электронного блока управления — процессора, с заданным алгоритмом;
Электрогидравлического блока — отдельного масляного контура, приводов и исполнительных механизмов;
Датчиков, снимающих показания и передающих на ЭБУ.

Схема работы

Во время движения машины, группа датчиков выполняет измерения: скорости поворота валов, оборотов двигателя, температуры рабочих жидкостей, уровня давления и ряда других параметров.

Обрабатывая эти данные, ЭБУ передает команды на гидроблок и исполнительные элементы. Только при бесперебойной работе каждого из этих компонентов, мехатрон может нормально справляться со своими задачами.

Какие функции выполняет?

Роль мехатроника сводится к полному управлению трансмиссией, включая узел сцепления. Другими словами, он определяет момент повышения/понижения передачи и выполняет этот процесс. Кроме того, агрегат служит связующим звеном для других узлов.

Так, при неполадках с мехатроном, «поведение» DSG становится непредсказуемым. Возникают рывки, задержки при переключениях, необычные звуки и вибрации. Оставляя эти симптомы без внимания, можно очень скоро столкнуться с поломкой всех сопутствующих узлов и необходимостью капремонта.

Чем отличаются мехатроники?

Mechatronic — это не универсальная деталь, которую можно просто переставить на «неродную» машину. Прошивка агрегата зависит от конкретного авто и отличается, даже если поколения DSG совпадают. Зная, что такое мехатроник, становится понятно — он настраивается под объем ДВС, передаточные числа КПП и множество других параметров.

Успешно изменить программное обеспечение, можно только имея оригинальную заводскую прошивку и соответствующее оснащение. Чтобы получить квалифицированную помощь в этом вопросе, предлагаем обратиться в нашу профильную мастерскую. Дилерское ПО и новейшие стенды помогут быстро решить Вашу проблему. Также мы оказываем услуги по профессиональному ремонту блоков.

Вы можете обратиться к нашему специалисту, и вместе мы найдем оптимальное решение. Для консультации – позвоните по контактному телефону или опишите свою проблему в форме онлайн-заявки.

Ресурс узлов и деталей

Самая «больная» тема для владельцев роботов — это ресурс сцепления. У первых версий DQ200 этот показатель весьма скромный, но после модернизации он увеличился до 80-90 тыс. пробега. Мастера автосервисов отмечают, что им все чаще приходится видеть «роботы», в которых этот узел прошел более сотни. Но, следует отметить, что на автомобилях с тюнингованным двигателем срок службы сцепления сокращается почти в два раза.

Вилки сцепления и выжимной подшипник ходят довольно долго, но обычно менять их приходится вместе со сцеплением, поэтому их ресурс тоже можно считать не превышающим 100 тыс. км.

Мехатроник, к сожалению, может выйти из строя даже при небольшом пробеге. В «сухих» трансмиссиях актуальной проблемой является перегрев, если такая ситуация произошла, то электронный блок управления может отказаться работать. При правильной эксплуатации мехатроник может служить 100-150 тыс. км, но у любителей агрессивной езды он может отказать даже на практически новой коробке.

Механическая часть выходит из строя редко. Она довольно прочная, имеет оптимальную конструкцию. Но практика показывает, что экстремальное вождение, перегрузки и несвоевременное устранение мелких неисправностей может вывести из строя абсолютно все.

Когда требуется ремонт DSG 7

С ранними вариантами DSG 7 проблемы возникали довольно часто. Чаще из строя выходило сцепление, так как в этой коробке оно сухое и масло не используется для его охлаждения. Агрессивная езда или езда в городских условиях приводила к его перегреву. Новые поколения стали более надежными и производитель заявил об устранении некоторых проблем, но слабые места (мехатроник ДСГ и сцепление) у них остались те же.

ДГС 7 – высокотехнологичный узел, в котором неисправность одной детали может стать причиной сложной поломки и дорогостоящего ремонта. Поэтому целесообразно при появлении первых неполадок обратиться в автосервис для проведения диагностики и ремонта. Рекомендуется это сделать, если:

появились толчки при переходе коробки в режимы D/R;
пропали четные или нечетные передачи;
появилась вибрация или посторонние шумы, как в движении, так и при смене передач;
при движении на подъем или строгании с места появились толчки;
компьютер сигнализирует о неисправности КПП;
коробка передач перешла в аварийный режим.

Диагностика ДСГ 7 позволит выявить причину неисправности. В ряде случаев проблема может быть в блоке управления. В этой ситуации можно обойтись быстрым и недорогим ремонтом.

Какие проблемы могут возникнуть с коробкой DSG

Первой на рынок вышла шестиступенчатая DSG с «мокрым» сцеплением (диски сцепления погружены в масляную ванну). Такая конфигурация оказалась очень надежной. Ремонт мехатроника и сцепления DSG требовался редко и на больших пробегах.

В дальнейшем DSG обзавелась седьмой передачей и получила сухое сцепление. Увеличение количества ступеней положительно сказалось на динамике автомобиля, а конструкция сцепления без масляной ванны была гораздо дешевле. Однако проблемы подстерегали автолюбителей на небольших пробегах 50–60 тыс. км. Диски изнашивались существенно быстрее. Вследствие этого появлялись рывки при переключении передач и вибрации двигателя. Дефект проявлялся особенно сильно в условиях городских пробок. Требовался ремонт сцепления DSG.

Инженеры учли эти недостатки и вскоре предложили DSG-7 с «мокрым» сцеплением. Проблема была решена, но несмотря на это, самым массовым и дешевым остается аналогичный «сухой» агрегат DQ200. Фирменные и профильные автосервисы уже наработали опыт ремонта мехатроника и сцепления DSG. Рассмотрим основные неполадки.

Какие проблемы вставали перед владельцем? Первые признаки надвигающейся поломки были достаточно безобидными: металлический звук во время переключений, скрежет и т. п. Официальные дилеры признавали случай гарантийным только после того, как появлялись вибрации и удары. В остальных ситуациях они ссылались на конструкцию коробки, которая допускает повышенный шум по сравнению с механикой или АКПП.

Рывки при трогании, неполноценный разгон, удары во время переключения передач – весьма неприятные дефекты, нарушающие комфортную езду. В 90 % случаев дело было в блоке сцеплений. Пробуксовка дисков прогрессировала и приводила к ремонту сцепления DSG. Вибрации проявлялись, как правило, на второй передаче при сбросе газа и возобновлении разгона на небольших скоростях, например, при объезде препятствия.

Самые сложные поломки связаны с мехатроником. Передачи перестают переключаться во время запуска двигателя, а в некоторых случаях даже на ходу. Перезапуск двигателя может «вылечить» коробку, но ненадолго. Скорее всего, потребуется ремонт мехатроника DSG. Это самый дорогой узел агрегата.

Как он устроен

В устройство мехатроника входят следующие узлы:

Электронный блок управления, который собирает и анализирует информацию от датчиков. Контроллер обеспечивает управление 8 клапанами с электромагнитами, которые отвечают за переключение скоростей и работу сцеплений. Измерительные элементы находятся внутри электронного модуля, в картере коробки расположен сенсор частоты вращения первичного вала.
Электрогидравлический контур, позволяющий создавать необходимое для переключения давление масла. В конструкции модуля предусмотрена шестеренная помпа высокого давления с накопительным бачком. Для регулировки давления используется отдельный клапан, настроенный в заводских условиях. Резервуар (емкость 0,2 л) связан с электромагнитными клапанами, всего в мехатронике находится 1,1 л специального масла. В конструкции контура предусмотрен фильтрующий элемент, отделяющий масло от грязи.

В конструкции узла предусмотрены сенсоры:

частоты вращения первичного вала коробки (1 элемент расположен в картере и 2 — установлены в блоке мехатроника);
хода дисков сцепления (для каждого фрикциона свой элемент);
привода переключения скоростей (4 детали);
давления в гидравлической системе мехатроника;
температуры фрикционных накладок (общий для 2 сцеплений);
переключения передач (при установке лепестков под рулевым колесом).

В конструкции блока предусмотрены силовые приводы, связанные с вилками переключения передач. Противоположная сторона тяги оборудована поршнем, на который воздействует рабочая жидкость. Всего предусмотрено 3 привода для управления передачами переднего хода (для 1-3, 2-4 и 5-7 скорости), дополнительный элемент позволяет включить скорость заднего хода и 6 передачу для движения вперед. Положение вилки переключения определяется при помощи постоянного магнита, информация передается в контроллер управления.

Масляная система блока мехатроника изолирована от системы смазки механического контура коробки передач. При обслуживании трансмиссии в картеры заливаются различные сорта технологических жидкостей. Применение двойной системы смазки позволило избежать попадания в клапаны мехатроника частиц, образующихся при износе шестерен. Использование специального масла для привода вилок переключения помогло повысить эксплуатационные параметры коробки при отрицательных температурах.

В конструкции узла предусмотрены регулировочные клапаны, обеспечивающие давление масла в секциях четных и нечетных передач. При обнаружении утечек или неисправностей происходит деактивация секции, что фиксируется водителем как отказ переключения на некоторые скорости. В коробке предусмотрены клапаны для приводов переключения, при деактивации зажигания и переводе селектора в положение стоянки происходит автоматическое включение 1 передачи или скорости заднего хода (для дополнительного удержания автомашины на стояночной площадке).

Принцип работы DSG

Коробка DSG – это автоматическая роботизированная трансмиссия для переключения передач, которую использует не только автомобильная марка Skoda на своих автомобилях, а в целом весь концерн Volkswagen Group.

Какими же преимуществами обладает DSG по сравнению с механикой или обычным автоматом:

при переключениях передач нет разрыва между ними и тем самым потери мощности двигателя (при переключениях на механике, мы выжимаем сцепление, передача тяги на колеса прекращается, и двигатель в эти моменты работает вхолостую) обеспечивая лучшую динамику разгона и экономичность двигателя;

эффективность использования топлива повышается до 10% в сравнении с механикой и простым автоматом;

возможность переключения передач как в авто- так и ручном режиме (что есть не на всех автоматах).

Как видно основных преимуществ два, но это позволило коробке переключения передач DSG стать очень популярной и со времени выпуска первой, а это было в 2003 году по нынешнее время их было выпущено более миллиона.

ДСГ мехатроник: что это такое

Мехатроник является электронно-гидравлическим блоком, который активно используется в устройстве преселективной коробки передач DSG на моделях VAG. Также подобное устройство можно встетить и на авто других производителей. Указанный элемент находится в картере роботизированной КПП.

Если говорить о конструкции, мехатроник это ЭБУ и целый ряд электронно-гидравлических компонентов, которые находятся в едином корпусе. Также к мехатронику подключено большое количество различных датчиков АКПП, что позволяет добиться слаженной и четкой работы коробки автомат данного типа.

От датчиков в электронный «мозг» поступают данные (температура масла, давление, частота вращения входного/выходного вала и т.д.). Затем электроника производит анализ полученных данных, после чего формируются управляющие сигналы (в соответствии с «зашитой» в память программой) и посылает их на гидравлический блок. Далее в гидроблоке под управлением ЭБУ срабатывает гидравлический контур.

При этом нормальная работа мехатроника возможна только в том случае, если все компоненты находятся в исправном состоянии (нет проблем по части электрики, гидравлики и механики). Становится понятно, что блок mechatronic фактически управляет работой роботизированной коробки передач.

На основании полученных от датчиков сигналов о состоянии и режимах работы всех систем автомобиля, блок подбирает оптимальный момент переключения передач, а также осуществляет самостоятельную регулировку самого процесса переключений.

Параллельно мехатроник контролирует работу фрикционной муфты, а также тесно контактирует с другими блоками, которые входят в состав ЭСУД на том или ином автомобиле. При этом следует помнить, что определенные неисправности mechatronic (в отличие от подобных случаев с «классическими» АКПП), могут привести к тому, что машина внезапно не сможет продолжать движение.

Другими словами, любые сбои в работе преселективной коробки являются поводом для прекращения дальнейшей эксплуатации ТС и проведения углубленной профессиональной диагностики. В противном случае возможно размыкание сцеплений при езде, а также возникновение поломок КПП.

Также нужно помнить, что мехатроник DSG (электронный блок управления трансмиссией) принимает сигналы, которые сообщают ему параметры работы двигателя, сцепления, сервоприводов. Это значит, что например, проблемы с ДВС также могут отразиться на работе коробки.

С учетом того, что ЭБУ АКПП и сами коробки постоянно совершенствуются, логика работы становится все более сложной. На начальном этапе первые АКПП имели блоки постоянной памяти (ПЗУ), куда записывались микропрограммы. При этом серьезным минусом являлось то, что изменить и откорректировать записанные данные не представлялось возможным.

В результате машина с автоматом не могла быть отдельно адаптирована для других условий эксплуатации, отличных от ранее прописанных в память ЭБУ. В дальнейшем коробки стали более совершенными, от ПЗУ без возможности внесения изменений в программное обеспечение быстро отказались в пользу решений с возможностью перезаписи или корректировки программного обеспечения.

Возможность перепрошивки позволила гибко адаптировать ЭБУ АКПП и мехатроник к различным условиям эксплуатации. На практике, после появления коробок DSG регулярная перепрошивка и адаптация блока управления (обновление ПО и установка доработанных версий программы) стала обычной практикой.

Если просто, такие коробки адаптивные, а сами алгоритмы, по которым работает мехатроник и осуществляется процесс управления трансмиссией, достаточно сложные. Также нужно учитывать и тот факт, что существуют разные версии самой КПП ДСГ, которая устанавливается на те или иные модели, в паре с разными двигателями и т.д.

Получается, каждый тип DSG имеет отдельный вид блока мехатроник, при этом они зачастую не взаимозаменяемы между собой. Также можно отметить, что в разное время было выпущено несколько типов блоков.

Они имеют определенные конструктивные отличия, содержат в памяти разные версии программного обеспечения, рассчитаны на работу с разными двигателями и коробками, где отличается передаточное соотношение. При этом только в отдельных случаях мехатроник одного поколения можно успешно перепрограммировать и установить на другой автомобиль.

Плюсы и минусы

Преимущества трансмиссии DSG:

обеспечение ускоренного разгона благодаря малому времени переключения скоростей;
снижение расхода топлива вне зависимости от режима движения;
плавное переключение передач;
возможность ручного управления;
поддержание дополнительных режимов работы.

К недостаткам автомашин с DSG относят повышенную стоимость по сравнению с аналогами, оборудованными механической трансмиссией. Установленный на коробках мехатроник выходит из строя из-за перепадов температур, для восстановления работоспособности коробки потребуется установить новый узел. На агрегатах сухого типа отмечаются рывки при переключении первых 2 скоростей, которые устранить невозможно.

Современная мастерская — к Вашим услугам

Трансмиссия ДСГ – самая «продвинутая» КПП на сегодня. Потому ее ремонт требует соответствующего, технологичного подхода. Вариант «подшаманить» по старинке – не проходит, на чем и обжигаются многие псевдо-специалисты.

Наша мастерская укомплектована новейшим оборудованием, сканерами и инструментами, разработанными именно для обслуживания роботизированных КПП. Благодаря этому компьютерная диагностика занимает всего 30 минут, а ее точность стремится к 100%.

Любые процедуры, связанные с заменой или установкой узлов, выполняют в течение 1-2 дней и без отклонений от заводского регламента. Дипломированные мастера, входящие в штат техцентра, непрерывно осваивают новые технологии, повышают свою квалификацию.

Лишь в таких условиях Вы можете рассчитывать на качественный и результативный ремонт своего автомобиля.
