Назначение и принцип работы Интеркулера

Ремонт интеркулера своими руками

Ремонт детали начинается с её демонтажа. Конкретные действия по снятию описывать нецелесообразно, поскольку всё зависит от места и способа установки детали в автомобиле. К примеру, если деталь установлена над мотором, её просто «сдёргивают» ослабив хомуты. Когда интеркулер установлен одним блоком с радиаторами (основным, АКПП, кондиционера), придётся приложить некоторые усилия.

Для полноценного ремонта необходимо провести демонтаж детали

После снятия детали предпринимают следующие шаги:

1. Очистка. По времени эта процедура может длиться около 2-3 часов. Особенно трудно избавиться от масляных подтёков. Но удалить все загрязнения необходимо: от качества выполненной работы будет зависеть работа интеркулера в дальнейшем. Для чистки снимают все детали и отсоединяют патрубки. Внешнюю поверхность и каналы тщательно промывают специальной автохимией, а для лучшего удаления масла замачивают на несколько часов. Применять бензин и другие растворители масла нельзя: они могут повредить материал, из которого изготовлена деталь.
2. Заделывание трещин. Треснувший элемент снимают с корпуса детали, зачищают место повреждения напильником и напаивают на него платину-заплатку. Материал вставки должен совпадать с материалом снятой трубки.
3. Опрессовка в водяной ванне или проверка дымогенератором. Перед установкой отремонтированной детали на место не лишней будет проверка качества ремонта. Это избавит автомобилиста от необходимости повторного снятия в случае некачественно выполненной работы. Настоящая проверка детали – это поездка на достаточной скорости. Если мотор работает с былой мощью, и во время «перегазовок» не раздаётся посторонний свист, значит, работоспособность детали восстановлена.

Справиться с мелким ремонтом и техническим обслуживанием интеркулера вполне под силу любому владельцу автомобиля. В случае серьёзной поломки или при необходимости замены модели на более совершенную, стоит обратиться к специалистам авторемонтной мастерской.

• Как выполнить ремонт интеркулера своими руками?
• Какие бывают неисправности связанные с работой интеркулера
• Разрыв интеркулера
• Проблемы с патрубком
• Как запаять интеркулер
• Необходимые инструменты
• Процесс ремонта
• Ремонт патрубков
• Набор инструментов
• Процесс ремонта
• Как продлить жизнь интеркулеру
• Чистка интеркулера своими руками
• Что нужно для чистки
• Как почистить интеркулер

Как известно, интеркулер используется для охлаждения турбины силового агрегата, а значит, выход из строя этого элемента и несвоевременное устранение появившихся неприятностей обязательно приведут к падению мощности самой турбины и к последующей поломке силового агрегата.

Столкнувшись с неисправностями интеркулера, важно знать на какие симптомы обращать свое внимание, ведь только разобравшись в проблеме вы сможете грамотно ее решить

Какие бывают неисправности связанные с работой интеркулера

В процессе эксплуатации интеркулера вы можете столкнуться с разными проблемами, но наиболее распространенными из них являются разрыв агрегата или проблемы с его патрубком.

Разрыв интеркулера

Как всем известно: где тонко — там и рвется, а это значит, что при нарастании давления в системе, интеркулер может просто разорвать. Это крайне неприятная проблема и тут у вас два выход: либо узнать как запаять интеркулер, либо заменить его новой деталью.

Проблемы с патрубком

На проблему с функционированием патрубка, в первую очередь, указывает появление масла на стыке его крепления. Если вы заметили смазочную жидкость в патрубке, ведущем от турбины к интеркулеру, значит необходимо заменить специальное уплотнительное кольцо, соединяющее деталь с турбокомпрессором.

Если же это не поможет, тогда, возможно, придется менять патрубок.

В некоторых случаях, при слишком высоком давлении в системе, патрубок может сорвать с места. Это явление сопровождается громким звуком и появлением густого черного дыма из подкапотного пространства.

Как запаять интеркулер

Об основных неисправностях интеркулера и о том, как они проявляются, мы с вами уже поговорили, теперь нужно ответить на главный вопрос: «Что делать в такой ситуации?». Тут все просто: ремонтировать или менять. Предположим, что вы решили бороться с проблемой путем сварки интеркулера.

Необходимые инструменты

Для выполнения процедуры, вам необходимо подготовить определенные инструменты и материалы, к которым относят: напильник, чистое полотенце, алюминиевые или медные вставки, паяльник и отвертку.

Для выполнения ремонта методом холодной сварки, нужно иметь в наличии соответствующий «сварочный» состав и герметик.

Суть проблемы

Из школьного курса физики вы помните, что при нагревании плотность воздуха падает. Соль в том, что компрессор должен подавать в двигатель сжатый воздух, то есть воздух высокой плотности. А так как сам компрессор нагревается, да и воздух при повышении давления тоже не становится холоднее, то в итоге в камеру сгорания подаётся горячий воздух. Из-за этого падает давление турбонаддува, а значит, и его эффективность. Решать эту проблему призвана система охлаждения, которая, пропуская через себя всасываемый компрессором воздух, снижает его температуру до расчётных 50 градусов. Это, для чего и нужен интеркулер, можно сделать несколькими путями: воздушное охлаждение, водяное, различная компоновка деталей и расположение их под капотом. Суть от этого не меняется, интеркулер работает, как охладитель. Собственно, иногда его именно так и называют.

Конечно, не бывает абсолютно верных решений. У конкретно этого тоже есть оборотная сторона: при охлаждении создаётся препятствие для непрерывной подачи воздуха, что влияет на эффективность работы, понижая давление. Но в то же время охлаждённый воздух в итоге даёт больший прирост мощности. Баланс потерь и выгод остаётся на откуп инженерам-проектировщикам системы турбонаддува. Собственно, теоретически такую систему можно сделать своими руками, однако мы не рекомендуем делать это неопытным водителям, так как малейшая неточность в расчётах приведёт к дополнительным нагрузкам на двигатель, что сильно ускорит его износ и уменьшит ресурс работы.

Если подробнее рассматривать вопрос воздушного охлаждения, то такой интеркулер универсален. Его можно использовать практически на любом турбированном двигателе, так как он не требует особых разъёмов или входов для подключения. Его располагают, как правило, под капотом автомобиля, хотя возможны и варианты. Главное, чтобы он был расположен между компрессором и впускным коллектором, чтобы воздух проходил через него и охлаждался перед попаданием в камеру сгорания. Если вам доводилось видеть машины, особенно старые мускул-кары, с прорезями в крышке капота, то это явный признак, что такой интеркулер в автомобиле и установлен.

Воздушный интеркулер представляет из себя радиатор. Обычно он алюминиевый или медный, в связи с теплопроводными свойствами этих металлов. Комплект продольно расположенных металлических трубок с пластинками между ними, по которым из компрессора через герметичный патрубок поступает нагнетаемый воздух, задерживает движение воздуха. Но во время прохождения через эту систему воздух при контакте с трубками отдаёт часть тепловой энергии, приобретённой в процессе работы компрессора, и через патрубок поступает во впускной коллектор. Таков, в общем, принцип работы интеркулера. Интеркулер на дизель конструктивно не отличается от интеркулера для бензинового двигателя. Отличны только создаваемые и обрабатываемые им температуры, ведь температура воспламенения дизельного топлива выше, чем бензинового. Если же говорить о фронтальном интеркулере, который устанавливается обычно в передний бампер, то для него специально вырезаются воздухозаборники с непрямой геометрией профиля, чтобы объём поступающего воздуха был выше. Патрубок от него отходит к компрессору вглубь подкапотного пространства, а выходной — обычно с другой стороны — подводится к двигателю. Конструктивно они идентичны, но в такой схеме воздух проходит большее расстояние. Таким образом, он охлаждается сильнее, но и падение мощности больше из-за лага в подаче воздуха в камеру сгорания.

Об эксплуатации

Важно не только знать, что такое интеркулер на дизеле, но и правильно обслуживать его. Главный враг – это грязь

Она препятствует нормальному теплообмену. Как результат, возникает горячий воздух во впуске и падение мощности. Следует чистить элемент не только снаружи, но и внутри. Как проверить интеркулер на дизеле на предмет загрязненности? Увы, получится сделать это только после его демонтажа. Сняв патрубки, мы увидим, есть ли внутри масло. Если турбина гонит масло, оно непременно окажется в интеркулере. Тогда нужно взять очиститель карбюратора и тщательно вымыть жирные следы. Чистый интеркулер – залог стабильной работы турбированного двигателя.

Типы устройств

На сегодня можно выделить два основных типа устройств — с водным или воздушным охлаждением.

Конструкция самого охладителя очень проста — он представляет собой систему промежуточных пластин и труб. Наибольшей популярностью (именно по причине своей простоты) пользуются воздушные охладители.

Устройство воздушного интеркулера

Разработчики с умом подошли к созданию устройства. Для повышения эффективности охлаждения конструкторами были увеличены специальные камеры устройства, толщина и направление которых может меняться.

Многочисленные «хода» интеркулера выполнены из медных или алюминиевых пластин, что увеличивает площадь и, как следствие, эффективность охлаждения.

Но не стоит и забывать об одном «но». Чем больше препятствий создается для воздуха, тем меньшим будет давление в самом турбонаддуве. Соответственно, эффективность турбонаддува также упадет.

Сейчасчитают 6 эффективных способов откачки лишнего масла из двигателя

976

Угорание масла в двигателе или как уменьшить «масложор» мотора

9.9k

Где устанавливается «воздушный» интеркулер

Монтаж интеркулера воздушного типа осуществляется непосредственно под капотом, в местах, где скапливаются большие потоки воздуха. Чаще всего специалисты производят установку прямо перед радиатором охлаждения.

Ранее была популярной установка интеркулера над двигателем, но сегодня данный вариант встречается все реже. Если же принимается такое решение, то без установки воздухозаборника на крыше обойтись не получится.

Кроме этого, интеркулер может получать «порцию» воздуха через дополнительные отверстия в боковой части кузова транспортного средства.

Интеркулер с водным охлаждением.

Интеркулер, имеющий водяное охлаждение, может похвастаться целым рядом преимуществ.

Во-первых, он более компактный, поэтому установку можно произвести в любом месте под капотом.

Во-вторых, эффективность данного устройства намного выше, чем у интеркулера с воздушным охлаждением.

Нельзя не отметить и некоторые недостатки водного охлаждения. В частности, устройства такого типа обладают сложной конструкцией.

Обязательным элементом системы является воздушный радиатор, электронных блок управления, система патрубков и водяная помпа.

Активно используется и штатная система охлаждения, которая в комплексе с вышеперечисленными устройствами образует эффективную систему

охлаждения.

Как эксплуатировать авто с интеркулером

Дизельный двигатель, конструкция которого отличается наличием турбокомпрессора с интеркулером, требует от водителя определенных навыков и умений.

Помимо всего прочего, при эксплуатации подобных моторов, следует придерживаться некоторых правил:

В первую очередь, необходимо принять к сведенью тот факт, что все турбодизеля, крайне чувствительны к качеству масла и топливу

Очень важно применять только те ГСМ, которые рекомендованы заводом-изготовителем; Не следует эксплуатировать авто в режиме холостого хода длительное время. При низких оборотах двигателя не будет обеспечено его полноценное охлаждение, что негативно отразится на износостойкости его узлов; Не следует впадать в панику при виде частиц масла на поверхности воздушного фильтра

Такое явление вовсе не говорит о том, что турбина требует замены, как утверждают многие «эксперты»; По завершении каждой поездки следует оставить двигатель поработать некоторое время на холостом ходу, не более 1-2 минут; Во время эксплуатации не следует использовать двигатель, что называется вполсилы. Время от времени ему нужна своего рода «встряска», конечно же, в пределах разумного.

Конструкция

По сути, интеркулер — это радиатор охлаждения, который работает с воздухом, однако в его конструкции есть противоречия не решённые до сих пор. Воздух выходит из турбины нагретым от сжатия и тепла выпуска, после этого он заполняет радиатор интеркулера и по факту заполнения, под нужным давлением, он проходит дальше. Это самое время прохождения негативно сказывается на турболаге, времени реакции турбины на педаль газа, и чем больше сам «кулёк», тем дольше турболаг. Однако и уменьшать объём — не рационально.

Кроме того, трубки, по которым проходит воздух, должны иметь оптимальную форму и площадь сечения, чтобы соблюсти баланс между эффективным охлаждением (радиатор работает лучше, когда трубки плоские и воздушный поток турбулентный) и минимальными потерями давления (а они меньше, когда трубки круглые в сечении и поток ламинарный). Здесь также высчитывается оптимальное значение между потерями давления и качеством охлаждения.

Но и подобная конструкция сама по себе требует небольшого тюнинга. Некоторые производители устанавливали систему орошения интеркулера (к примеру, Impreza WRX STI от Subaru на всех мировых рынках имели кнопку для подачи водички на соты «кулька» и дополнительный бак на 12 литров воды).

Работает этот самый кулер как обычный радиатор. От турбины сжатый (и горячий) воздух поступает в радиатор интеркулера, где охлаждается встречным воздушным потоком. Инженеры подсчитали, что охлаждение поступающего в мотор воздуха на 10 градусов дает прирост мощности в 3%. Хороший интеркулер понижает температуру на 50-60 градусов, а это уже добавляет мотору до 20% мощности. Особенности конструкции определяют эффективность охлаждения: толщина и форма воздушных каналов, количество изгибов (чем больше поворотов делает воздух, тем лучше он охлаждается и тем выше потеря давления), материал и расположение сот для дополнительного охлаждения, расположение входных и выходных патрубков и распределение воздушных потоков в бачках.

Рабочая часть интеркулера (ядро) рассчитана таким образом, чтобы пропускать вдоль трубок максимальный поток встречного воздуха. Сами трубки имеют внутри пластины-турбулизаторы, практически дублирующие по своей структуре сотовые ячейки между трубками. Такая система способствует завихрениям воздушных потоков внутри трубок и максимальной их теплоотдаче. Расположение сот может быть туннельного типа (улучшает прохождение воздуха, но уменьшает качество охлаждения) или со смещением рядов (лучше охлаждение, но больше сопротивление воздушному потоку). Сами трубки, вернее их форма, играет значительную роль в прохождении воздушных потоков, ведь закруглённые трубки уменьшают сопротивление потоку и улучшают обдув.

Кроме этого, на работу влияет ещё и распределение воздушных потоков внутри самого радиатора. В идеале, воздух равномерно расходится по всем патрубкам, а на выходе собирается в выходной патрубок.

5 Принцип установки устройства

Неправильное месторасположение приведет к тому, что вместо охлаждения начнется нагрев воздуха

У интеркулера есть свойство не только поглощать тепло и поэтому важно, чтобы его избыток поступал в атмосферу, а не нагревал воздушную систему

Для этого необходимо осмотреть устройство перед установкой и обратить внимание на патрубки, отводы и подводы, а также трубки ядра. Нигде не должно быть трещин

Необходимо очистить его от лишнего масла. Также не забываем о том, что турбовой дизель дает высокие температуры именно под капотом и поэтому устройство может неэффективно работать. Особенно это скажется в тот момент, когда автомобиль остановится на светофоре. Не следует ставить охладитель “воздух-воздух” в моторном отсеке. Двигатель не лучший сосед. Недопустимо размещать устройство за радиатором системы охлаждения, так как прошедший через него воздух будет иметь свыше 50 градусов, чем температура окружающей среды.

Оптимальное место для интеркулера находится перед радиатором. Здесь наибольшие воздушные потоки. Надо только учесть один момент – до самого радиатора станет доходить меньше воздуха. Поэтому потребуется внести усовершенствования в дизель, чтобы в дальнейшем не возникло проблем.

Двигатель сам подскажет правильное месторасположение. При вертикальном варианте следует придерживаться традиции, то есть установка проводится вниз вход/выход. Нельзя, чтобы патрубки были вверху, поскольку тогда начинает появляться конденсат. Кроме того, не исключено попадание масла, которое будет накапливаться и загрязнять устройство, что приведет к преждевременной замене.

На спортивные машины установку можно производить прямо горизонтально над радиатором. Только так можно получить дополнительную мощность для двигателя. Но здесь необходимо иметь воздушную отдушину на капоте для постоянной циркуляции воздуха.

Теперь трубы охладителя. Дизель обычно имеет трубы от 50 мм на выходе и до 80 мм на входе в компрессор. Мотор и турбина могут быть несколько подвижны во время быстрой езды, поэтому прибор хорошо фиксируют. Труба должна иметь плавный сгиб и быть резиновой, а лучше всего силиконовой. Возвратную часть желательно теплоизолировать. Для этого подойдут такие материалы, как стекловолокно и алюминиевая лента.

Устанавливать слишком большой интеркулер необязательно, так как местоположение имеет более важное значение. Если вдруг после монтажа обнаружились неполадки при нажатии педали акселератора, то здесь следует убедиться в правильности монтажа

Это бывает связано с лагом от установки турбины или другими причинами.

Назначение интеркулера

Итак, интеркулером называется дополнительное охлаждающее устройство, обеспечивающие охлаждение воздушных масс, которые поступают из наддува, на турбированном движке. Устройство и принцип работы интеркулера напоминает обычный радиатор. И все-таки следует более подробно остановиться на том, зачем нужен.

Система охлаждения автомобиля

Можно выделить 2 главные функции охлаждающих устройств:

• понижение температурных значений нагнетаемого воздуха;
• уменьшение давления наддува.

Понижение температур

Интеркулер, рассчитанный на охлаждение воздушного потока до температуры внешней среды, можно было бы назвать стопроцентно эффективным. Но достигнуть таких больших значений практически нереально. Поэтому наилучшим вариантом признано устройство, функционирующее на 70%. Именно такое устройство чаще всего используется для дополнительного охлаждения при работе силового агрегата.

Понижение давления

К снижению давления ведет противодействие воздушных масс, создаваемое интеркулером. Со своей стороны, это предполагает некоторые конструкционные ограничения, поскольку превышение понижения давления даже на 1-2 атмосферы недопустимо. Иначе говоря, устройство служит для извлечения тепловой энергии из воздуха, нагревающегося в процессе сжатия в компрессоре.

Схема интеркулера

Идеальный интеркулер

Сбалансированность дополнительного радиатора обеспечивается следующими показателями:

1. Оптимальность внутреннего проходного диаметра. Именно диаметр ядра в теплообменнике отражается на том, какое объем давления утрачивается в процессе прохождения воздушных потоков. Рассчитать с точностью оптимальный диаметр нельзя, но можно предположить, каким он должен быть. Допустим, установка турбулизатора не позволит воздушным массам прижиматься к стенкам устройства и передавать ему тепло. Плотность турбулизатора влияет на улучшение теплообмена и снижение потерь потока.
2. Большое значение имеют габариты ядра. Чем короче каналы, по которым идут воздушные потоки, тем меньше будет проходной диаметр.
3. Площадка, окружающая воздушные массы, способствует снижению температур воздуха из наддува. Следовательно, чем меньше вес окружающих воздушных масс, тем ниже будут охлаждающие потенциалы устройства.
4. Обтекаемость формы ядра влияет на беспрепятственное перемещение воздуха по устройству, причем чем он тяжелее, тем меньшее его количество будет проходить сквозь радиатор, что отражается на эффективности охлаждения.
5. Параметры интеркулера улучшаются с помощью каналов, проводящих охлаждающие воздушные массы. По мнению специалистов, использование оптимального канала увеличивает КПД в теплообменнике на 15-20%.
6. Объем и скорость передвижения воздушного потока зависят от размеров и вида трубки.
7. Влияние на стабильную работу устройства оказывают секционные изгибы (переходы) и присутствие патрубков. К слову, каждый изгиб устройства – это увеличение вероятности потерь. А герметичность соединения патрубков нарушена, то потери давления при наддуве увеличиваются.

Дополнительный радиатор

Так почему он так полезен авто?

Разумеется, для спокойной и небыстрой езды его присутствие под капотом вообще не обязательно. Интеркулер что это такое в автомобиле? Это хорошая страховка двигателя от перегрузов и перегрева, а также обеспечение более высокий продуктивности работы мотора. Тяга машины становится выше на 15-10 лошадей. Это хорошая цена за немного трудов с монтажом, и редкими проверками на поврежденности дополнительного охлаждения.

Покупка обойдется где-то в 5000 рублей, если купить вполне обычный интеркулер, без дополнительных примочек. Есть такие агрегаты, которые стоят порядка 100 тысяч рублей!

Водяные опрыскиватели и высокая скорость – это лишь небольшой ряд преимуществ этих интеркулеров. Но они нужны для профессиональной езды, где скорость играет фундаментальную роль. Для обычной же дорого, вполне сойдет простенький интеркулер, который в руках надежного водителя будет служить верой и правдой долгие годы. Особенно круто когда в автомобиле Ока стоит интеркулер.

Далее видео про необходимость интеркулера:

https://youtube.com/watch?v=ciFIShSTq3w

Виды интеркулеров

Мы разобрались, что такое дополнительный радиатор, а теперь остановимся на том, какие виды интеркулеров ставят на машины. Отметим, что именно от конструкционных особенностей устройства имеют прямую зависимость его рабочие параметры и продуктивность в работе.

Воздушные радиаторы

Воздушные радиаторы пользуются большой популярностью у автомобилистов, их ставят на дизель при тюнинге машины для увеличения его производительности.

Схема дополнительного радиатора

Это радиатор, который состоит из трубок и пластинок. Из названия понятно, что процесс охлаждения осуществляется посредством воздуха, а, следовательно, его продуктивность зависит от габаритов интеркулера. В целях наибольшей рабочей эффективности (охлаждения), конструкторами использовалась модель, основанная на изменении длины трубок. Из-за этой конструктивной особенности возрастает площадь элемента, но, со своей стороны, значительное число изгибов является препятствием для воздушных масс, что сильно понижает давление.

Действие воздушного радиатора предполагает прохождение воздуха через трубки и пластины радиатора. В тонких трубках часто расположены маленькие перегородки. Ими создается турбулентность и повышается теплообмен. Такой радиатор делают, главным образом, из алюминия, но иногда применяется медь. Радиатор «воздух/воздух» может быть установлен в разных местах, но обычно это:

• пространство за бампером — монтаж в центре с изначальным врезом в бампер;
• над силовым агрегатом — на капоте создается отдельный заборник воздуха;
• пространство у одного из крыльев автомобиля.

Принцип работы радиатора

Водный интеркулер

Как действует воздушное охлаждающее устройство, мы рассказали, далее остановимся на интеркулере «воздух-вода». Данный тип устройства применяют гораздо реже, но из-за наличия некоторых особенностей в конструкции водный интеркулер обычно используют в условиях с ограниченным пространством, т. е. в таких случаях, когда для обычного устройства нет места под капотом автомобиля. Ключевыми составными частями водного устройства являются:

• электронный блок, управляющий процессом;
• радиатор;
• элемент, обеспечивающий теплообмен;
• помпа;
• трубки.

Конструкция водного интеркулера предусматривает наличие теплообменника, располагающегося вблизи от компрессора. Жидкости охлаждения, насыщаясь теплом, выводят его посредством радиатора, который располагается спереди, в окружающую среду. Заметим, что отвод тепловой энергии жидкостью осуществляется гораздо продуктивнее, в сравнении с воздухом. Но для обеспечения продуктивного поглощения температурного роста внутри теплообменника всегда должен присутствовать ее оптимальный объем.

Перед началом работы помпы, подающей охлажденную жидкость, теплообменник понижает температуру воздушной массы, которая подается в коллектор. Однако при нагреве воды ей необходимо время для остывания. Впрочем, кроме явных достоинств водного радиатора, он имеет существенные недостатки, например, усложненная конструкция теплообменника. Поскольку для корректной работы элемента необходимо подсоединение «лишних» патрубков, помпы, радиатора и центрального БУ. Это называется двухконтурной моделью охлаждения, и она создает некоторые трудности в процессе работы и ремонта. Эти причины способствуют невысокой популярности интеркулеров такого вида. Хотя при невозможности по тем или иным причинам установки воздушного устройства, водный интеркулер буквально спасает, и его положительные характеристики становятся очевидными, к примеру, в силовом агрегате TSI.

Особенности установки

Особенности эксплуатации и основные причины поломки

Современные модели интеркулеров длительное время не требуют особенного ухода. Однако периодический осмотр и своевременная диагностика выхода из строя необходимы. В детали могут обнаружиться следующие поломки:

1. Разрыв патрубка или теплообменника из-за чрезмерного давления. Об этой поломке говорит резкое падение мощности авто и увеличившийся расход топлива. Разорванные патрубки ремонтировать не имеет смысла, так как под давлением воздуха они сразу же вновь выйдут из строя. В этом случае восстановить работоспособность поможет только замена патрубка.
2. Попадание масла во внутреннее пространство. В норме небольшое количество масла попадает в интеркулер во время работы турбины. Допустимые показатели – 0.7-1 литр на 10000 км. Если показатели выше, стоит задуматься о ремонте детали.
3. Трещины на трубках и пластинах. Интеркулер, установленный в крыльях или под передним бампером, подвержен повышенному механическому воздействию.
4. Засорение трубок. Особенно интенсивно происходит это в зимнее время. поэтому зимой очистку детали от химикатов и песка необходимо проводить как можно чаще.

Критерии выбора при самостоятельной установке

Тюнинг собственного автомобиля предполагает замену или самостоятельную установку интеркулера. Если владелец автомобиля загорелся идеей сменить деталь на более совершенную модель, стоит учесть следующие критерии выбора:

Площадь теплообменника. Размер трубок и пластин напрямую влияет на эффективность его работы детали. В продаже есть очень компактные модели, размером с книжку. Однако целесообразность их установки достаточно сомнительна, и вряд ли может обеспечить оптимальную прибавку мощности мотора. Перед покупкой нужно рассчитать место установки детали, чтобы она точно поместилась на посадочное место.
Размер внутреннего сечения трубок. Конструкция должна обеспечить свободное прохождение сквозь неё воздуха.
Толщина пластин теплообменника. На работу влияет площадь детали, но не толщина стенок. Погоня за толстым металлом только добавит веса детали, но никак не повлияет на эффективность её работы.
Форма трубок. Оптимальный выбор – сегменты конической формы с максимально возможным радиусом изгибов.
Качественное соединение патрубков

Особенно важно это при выборе водяного интеркулера, поскольку некачественное соединение деталей приведёт к утечке ОЖ.

Типы интеркулеров

Существует два основных типа промежуточного охладителя, которые работают по-разному:

Воздух-воздух

Первым вариантом является промежуточный охладитель воздух-воздух, в котором сжатый воздух проходит мимо множества мелких трубок. Тепло передается из горячего сжатого воздуха в эти охлаждающие ребра, которые, в свою очередь, охлаждаются быстрым потоком воздуха из-за движущегося автомобиля.

Как только охлажденный сжатый воздух прошел через промежуточный охладитель, он затем подается во впускной коллектор двигателя и в цилиндры. Простота, малый вес и низкая стоимость интеркулеров воздух-воздух, делают их наиболее популярным выбором для большинства автомобилей с турбонаддувом.

Воздух-вода

Как следует из названия, интеркулеры воздух-вода используют воду для снижения температуры сжатого воздуха. Прохладная вода прокачивается по мелким трубкам, забирая тепло из сжатого воздуха, когда он проходит через устройство. Когда эта вода нагревается, она затем прокачивается через радиатор или контур охлаждения, прежде чем снова войти в интеркулер.

Интеркулеры воздух-вода имеют тенденцию быть меньше, чем промежуточные охладители воздуха к воздуху, что делает их пригодными для двигателей, где пространство стоит на высоте, а потому, что вода лучше нагревает воздух, чем воздух, подходит для более широкого диапазона температур.

Однако повышенная сложность конструкции, стоимость и вес, связанные с интеркулерами воздух-вода, означают, что они, как правило, реже встречаются и устанавливаются на автомобильных двигателях.

Виды

Устройство и конструкция интеркулера для дизельного и бензинового двигателя могут несколько отличаться. Причём дело не в типе используемого топлива, а конструктивных особенностях и используемых рабочих сред самого элемента для дополнительного охлаждения.

Учитывая эти характеристики, все автомобильные интеркулеры делятся на 2 категории:

• водяные;
• воздушные.

Исходя из названия, уже становится понятно, в чём основное отличие между двумя конструкциями. Но их следует рассмотреть более детально.

Воздушные устройства

Именно воздушные интеркулеры конструктивно считаются самыми простыми. Это ряд из трубок, которые соединяются между собой специальными пластинами, установленными в ряд.

Задачей такого элемента является пропуск по трубам воздуха, который поступает из внешней среды. Функция пластин также предельно понятная. Они увеличивают параметры площади теплоотдачи. Это позволяет воздуху успевать достаточно охладиться перед выходом на турбокомпрессор.

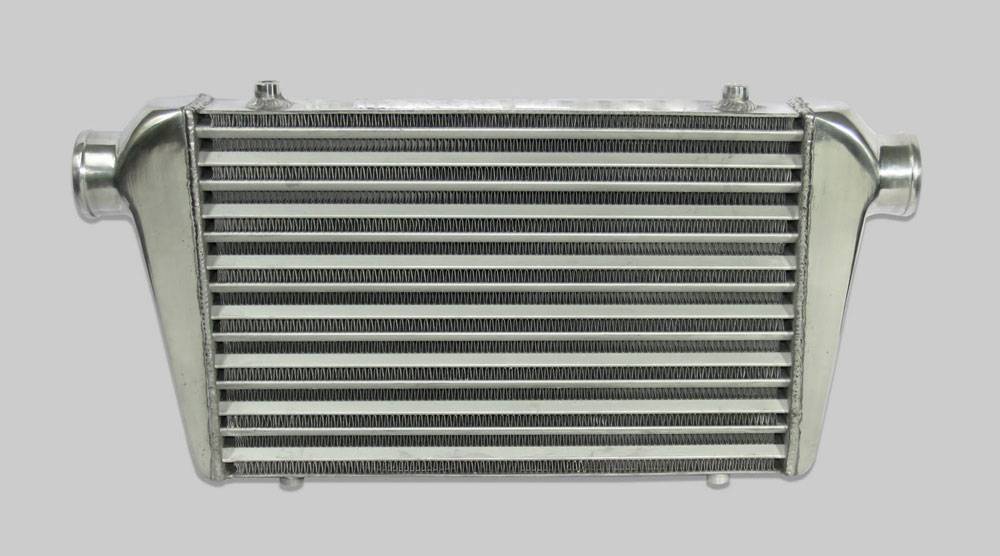

Воздушный интеркулер для автомобиля

Автомобильные интеркулеры воздушного типа способны снижать температурные показатели примерно на 40-50 градусов Цельсия, подавая затем охлаждённый воздух на турбину. Конструктивные особенности и принцип работы позволяют повысить эффективность мотора примерно на 10-15%. Такой прирост мощности можно хорошо ощутить, разогнавшись хотя бы до 60-90 километров в час. При движении в трафике на скорости около 30-40 километров в час изменения незаметные водителю.

Такие устройства часто называют воздух-воздух. Для их установки обычно используется 3 зоны:

• боковое пространство около крыльев автомобиля;
• непосредственно за передним бампером;
• в подкапотном пространстве над мотором.

Монтаж за бампер и около крыльев считается более оптимальным для такого типа интеркулеров. Это объясняется тем, что такое расположение гарантирует интенсивный обдув.

Воздушные конструкции предпочитают устанавливать на грузовые автомобили и внедорожники. Среди основных недостатков выделяют крупные размеры и солидный вес оборудования.

Водные

По показателям эффективности водные или водяные интеркулеры объективно опережают воздух воздушных конкурентов. Это объясняется простым внедрением в систему воды, которая сама по себе выступает как качественный охладитель. Интенсивность поглощения тепла у воды выше, чем у воздуха. Во много гениальное решение своего времени.

Но применение воды в охлаждении не является единственным отличием между интеркулерами. Разработчики сумели значительно уменьшить размеры конструкции, что позволило занимать минимум пространства под капотом автомобиля без потери эффективности. Но справедливости ради следует добавить, что дополнительно придётся искать, куда поставить температурный датчик и насос.

Эффективность действительно возросла, причём в несколько раз. Средний показатель снижения температуры составляет 60-70 градусов Цельсия. Именно на столько интеркулер способен изменить температуру воздуха перед его попаданием на турбонагнетатель.

Но есть ещё более совершенные модели, чем просто водные ИК. Это устройства, где охладителем выступает специальный хладагент. Для этого задействуют антифризы, тосолы и даже жидкий азот. Свойства самих охлаждающих жидкостей позволяют им примерно в 2 раза увеличить теплоотдачу, если сравнивать с классическими водными устройствами.

Создать полноценный образ идеального интеркулера из водного элемента охлаждения не получится. Это обусловлено наличием определённых недостатков. Такие детали конструктивно сложнее, за функционирование ИК отвечают температурные датчики, насосы и блоки управления. Именно они регулируют и контролируют все процессы. Из-за этого цена на ремонт оказывается более внушительной. Да и сами поломки порой сложно устранить. Если систематически не следить и не контролировать температуру охлаждающей жидкости, можно столкнуться с серьёзными и внезапными неприятностями.

Водный интеркулер на Субару

Такая ситуация привела к тому, что на машины среднего ценового сегмента устанавливают более дешёвые интеркулеры воздушного типа.

Это не предел, поскольку существуют особые охладители, устанавливаемые на спортивные машины. В основном это спецпроекты, предназначенные для гонок. Их специальные интеркулеры называют кастомными. Разница между стандартными моделями в том, что процесс охлаждения осуществляется за счёт применения специальных жидкостей и льда.
