Что такое центральный замок в автомобиле: особенности, выбор, установка

Подключение сигнализации к ЦЗ с отрицательным и положительным импульсом

В данном случае при подаче «минуса» на пару проводов замка происходит их закрытие или открытие. Найти такие провода относительно несложно при помощи пробника (лампового). Следует поочередно замыкать проводки, которые выходят из дверей авто со стороны водителя. Как только найдется нужная пара проводов (дверь откроется либо закроется), проблему можно считать решенной.

В тех же случаях, когда найти провода не удалось, придется «покопаться» в блоке ЦЗ. В нем потребуется разыскать специальное реле, отвечающее за закрытие/открытие дверей, а затем впаять в него проводки охранной системы.

Работа с замком, управляемым «плюсовым» импульсом, аналогична описанной выше схеме. Только нужная пара проводов в данном случае, как вы сами понимаете, будет иметь полярность со знаком плюс. Другими словами, от сигнализации должны отходить положительные провода.

Схемы подключения для озвученных видов ЦЗ со встроенным реле, таким образом, будут следующими:

«Минусовой» импульс: контакты НЗ (нормально-замкнутые) не нужны, на «минус» подключают НР (нормально-разомкнутые) контакты, на управляющие провода идут общие контакты.
«Плюсовой» импульс: разомкнутые контакты подключают на плюс, замкнутые не применяются, общие, как и в предыдущем варианте, подсоединяют к найденным управляющим проводкам.

Уход и обслуживание

Как таковая процедура ухода за подобной системой отсутствует. Однако в зимнее время особенно после очередной мойки лютый мороз способен парализовать работу актуатора и тем самым всего замкового механизма, что соответственно заблокирует доступ к автомобилю. В такой ситуации многие думают-гадают, как разморозить механизм? Не стоит доводить до этого, а лучше выполнить несколько профилактических действий, которые помогут избавиться от следов влаги.

«Бывалые» автомобилисты рекомендуют после посещения автомойки оставить заглушенную машину на улице ровно на один час. За это время, вы должны периодически приводить механизм в действие, думаю раза три будет достаточно. Таким образом, удастся избежать проблем с доступом к автомобилю после морозной ночи.

Также советую изначально понимать, что центральный замок не вечен. Так, ресурс того же актуатора составляет порядка 10 тысяч открытий и закрытий двери. После чего обязательно появятся какие-то неисправности от заедания, до полного выхода из строя. Ремонт данного узла заключается в замене устройства. Процедура несложная и доступна водителю любого уровня технической осведомленности.

Главный вопрос интересующие вас выглядит так, — сколько стоит центральный замок? За смешные пять сотен рублей сегодня можно приобрести функциональный замок на четыре двери, что согласитесь совсем недорого Ну вот в принципе и все, добавить больше нечего. Хочется верить, что теперь вы имеете общее представления о центральном замке как таковом. Низкий поклон и всего доброго!

Схемы подключения сигнализации к ЦЗ

Первый из возможных вариантов уже рассмотрен: от БУ ЦЗ к сигналке протягивают два провода, которые являются управляющими.

Схема соединений БУ ЦЗ

Контактный переключатель, показанный на схеме, в этом случае лучше исключить. Его роль, как легко понять, будет играть сигнализация (основной блок). Где отдельных отводов нет, можно выполнить Т-образные соединения, подключаясь к проводам концевиков. Такой вариант является стандартным, но не единственным.

Стандартный вариант соединения блоков

Итак, у нас есть блок управления замками (БУ ЦЗ), а также блок сигнализации. Последний снабжён парой реле, отводы которых находятся на отдельном разъёме. Где этот разъём расположен, нужно найти в инструкции (там же приводится распайка). Схема подключения будет выглядеть так:

Стандартное подключение к ЦЗ

Верхнее реле срабатывает на закрывание, нижнее – на отпирание замков. В период замыкания контактов выставляют в следующее значение: 0,7 с или 0,8 с.

Отметим два важных момента: парой реле обычно снабжён блок любой современной сигнализации. И по умолчанию всё настроено, как надо. Блок управления ЦЗ, в свою очередь, не может не иметь управляющих проводов, и, как правило, их будет два. На всякий случай рассмотрим ещё один вариант: там концевик подключают только к сигналке.

Когда решение принимает сигнализация

До сих пор мы использовали подключение к управляющим проводам, идущим от концевиков к БУ ЦЗ. Сейчас их нужно будет разорвать: роль концевиков теперь будут выполнять реле, встроенные в сигналку, а один из контактов концевика мы подключим напрямую к сигнализации.

Подключение к управляющим входам

Когда вход, обозначенный как «IN1», оказывается на массе, это означает следующее: водительский актуатор полностью открыт. Обычно используется именно такая логика.

Алгоритм работы выглядит так:

Нажимаем собачку на водительской двери, и вход IN1 сразу отсоединяется от массы;
Видя отсутствие потенциала на входе, программа сигналки задействует опцию «закрыть» (нижнее реле срабатывает на 0,8 с);
В результате, на коричневом проводе, идущем к БУ ЦЗ, в течение 0,8 секунд оказывается нулевой потенциал, и производится автоматическое закрытие (запирание).

Похожая логика вступает в действие, когда собачку до упора поднимают вверх: концевик замыкается и так далее. Реализовав указанную схему, мы оставим в силе функциональность ЦЗ, но ещё добавим возможность управлять замком с сигналки. Для первого варианта это было характерно тоже, но небольшие различия имелись: там использовалось два концевика, и БУ ЦЗ анализировал несколько больше сведений. А здесь действия по анализу возложены на сигналку.

Вход IN1 настраивают программно

Все провода, которые требуется подключать, являются слаботочными, и по ним идёт 200-300 мА. Монтировать кабели будет просто: достаточно создать электрический контакт, и всё. А вот с силовой, то есть с питающей проводкой обращаться не так-то легко. Поэтому «сложный» вариант мы приберегли напоследок.

Подключение к сигнализации силовых выводов

Мотор актуатора, в который встроены концевики, можно подключить к контактам реле сигнализации. В таком варианте электрическая связь между двумя блоками (БУ ЦЗ и сигнализация) отсутствует полностью:

Схема 3, самая сложная

Проводя монтаж, возможно, нужно будет на опыте подобрать полярность подключения двигателя (точки 1 и 2). Сигналка вдвигает стержень электропривода, и это ведёт к переключению контактов концевика. А они, то есть контакты, всегда подключены к БУ ЦЗ, что обеспечивает косвенную связь между блоками.

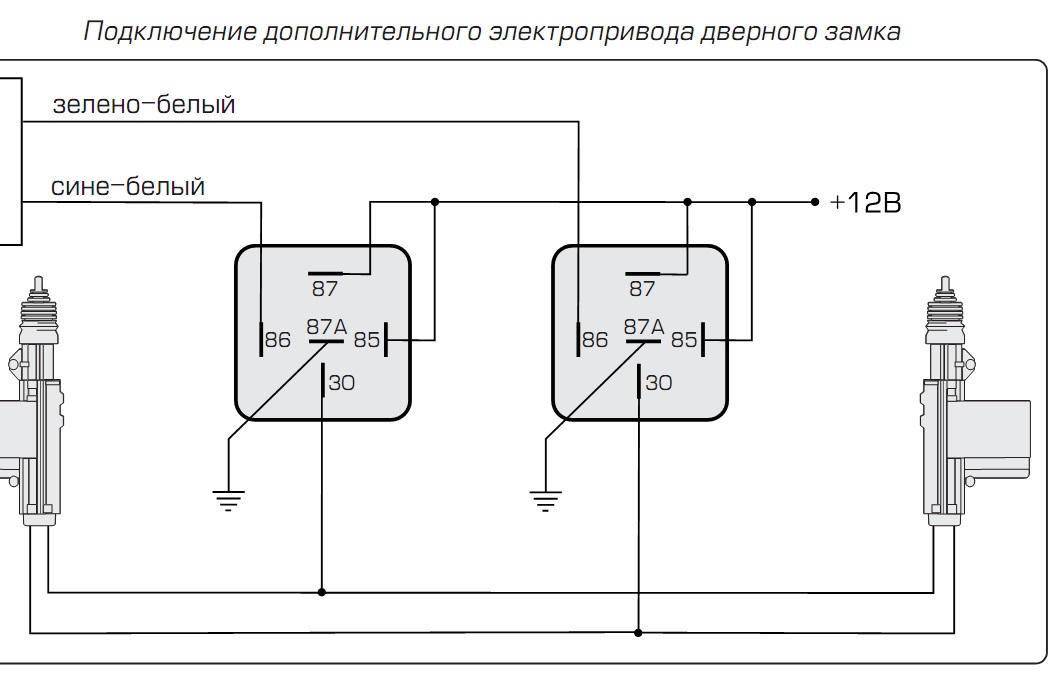

Во многих авто мотор в водительском актуаторе отсутствует, а ЦЗ работает, как надо.

В схеме, приведённой выше, используется похожая логика. Положительное свойство – в отсутствии гальванической связи. Отрицательное – в том, что к реле потребуется подключать силовые шнуры. Лучше эту работу поручить опытному автоэлектрику. Переоценивать свои силы не нужно.

Ещё раз посмотрим на последнюю из схем. Общий контакт у двух разных модулей здесь есть, это масса. А ещё, питаются они от одной АКБ, и вторым общим проводником будет «+12 Вольт». Но в автомобиле к этим двум шнурам подключены все блоки. Так что, говорить об отсутствии электрической связи – вполне правомерно. Такой вариант, если он реализован на должном уровне, будет самым надёжным.

Характеристика центрального замка

ЦЗ или центральный замок автомобиля на 4 двери представляет собой общее название защитных компонентов блокировки машины. Основное предназначение центрального замка автомобиля заключается в одновременном открытии и закрытии четырех дверей, иногда брелоком от ЦЗ можно открыть и топливный бак. На сегодняшний день центральные замки на авто больше отвечают требованиям комфорта, чем защиты, поэтому сравнивать такую систему с сигнализацией не имеет смысла. ЦЗ ставится для удобства водителя. С описанием и тем, как работает и выглядит система, вы можете ознакомиться ниже.

Принцип работы

Комплект ЦЗ с блоком

Принцип работы центрального замка состоит в блокировке и разблокировании дверей транспортного средства при нажатии на кнопку брелка или повороте ключа в замке двери. Когда водитель проворачивает ключ, в замке включается специальный переключатель, который отвечает за блокировку. Импульс от этого переключателя поступает на блок управления — все исполнительные элементы вступают в работу и это обеспечивает практически мгновенную блокировку авто. Что касается процесса разблокирования, то он осуществляется аналогичным способом.

При необходимости этот главный блок может управляться и с помощью брелка или ключа с кнопкой. В данном случае импульс будет передаваться бесконтактным способом на антенну и блок управления. Когда сигнал обработается, ЦЗ передаст соответствующую команду на все исполнительные элементы, которые откроют или закроют двери авто. Работает центральный замок по такому принципу, что в случае попадания автомобиля в ДТП система блокировки будет деактивирована в автоматическом режиме. Если с описанием принципа работы устройства все ясно, перейдем к следующему пункту — описанию параметров и функций.

Параметры и функции

Если вы установите замок своими руками в свой автомобиль, вам не придется каждый раз залезать в салон машины и по очереди открывать и закрывать все двери. Эта функция управляется с помощью брелка или ключа и она является основной. Также следует отметить такой параметр, как универсальность. То есть универсальный центральный замок представляет собой комплект, который состоит из пятипроводного привода, непосредственно ЦЗ, двухпроводных приводов, а также блока управления. Работа такого центрального замка автомобиля обеспечивается от ключа и эту систему без проблем можно совместить с любой противоугонной установкой.

Схема подключения системы

Комплект центрального замка может быть дополнен брелком, позволяющим управлять элементами управления дверьми на определенном расстоянии. Как правило, согласно описанию инструкции по эксплуатации, это расстояние не превышает 10 м. Чтобы сделать управление автомобилем еще более комфортным, можно произвести установку ЦЗ на багажное отделение, что отдельно позволит управлять именно дверью багажника.

Как вы поняли, управление системой может осуществляться двумя способами — механическим (от ключа) и дистанционным (от брелка). Если есть необходимость, то водитель может настроить некоторые предохранительные опции в работе системы. К примеру, можно настроить автоматическое закрытие салона в том случае, если скорость авто превысит 60 км/ч.

Устройство

Система ЦЗ включает в себя входные контроллеры, устройство управления, а также исполнительные элементы — актуаторы. Основным предназначением входного контроллера является фиксация положения двери машины и передача импульса на устройство управления. На так называемом кулачке замочного устройства располагаются два переключателя — один из них блокирует дверь, а второй — производит ее разблокирование. Еще один переключатель позволяет определить положение двери.

Все импульсы от этих переключателей передаются на управляющее устройство, передающее данный сигнал на центральный блок. Этот блок осуществляет передачу импульсов на блоки. Что касается актуатора или исполнительного механизма, то он представляет собой электромоторчик, связанный с редуктором. В зависимости от модели ЦЗ, в системе также может использоваться пневматический привод — раньше подобные узлы ставились на Фольксвагены и Мерседесы, но сегодня такие конструкции не используются (автор видео — ПРОСТЫЕ ШТУКИ).

Подготовка к самостоятельной установке ЦЗ

Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет. В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки. Монтаж несложен и информации по ним вы найдете предостаточно.

Что в базовом комплекте?

Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля. Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.

Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:

Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
Блок управления. К нему мы, впоследствии, подведем все провода;
Набор проводов нужной длины. Если чувствуете, что их не хватит, покупайте дополнительные сразу;
Брелоки, планки, шурупы и т.д.

Центральный замок

Необходимые инструменты для работы

Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента. Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.

Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.

Установка центрального замка

Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

Схема подключения

После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.

Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку. Для этого верните аккумулятор в прежнее состояние. При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери. Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.

Установленный и подключенный моторчик

Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.

Монтаж кнопки управления ЦЗ

Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.

Схема подключения кнопки управления ЦЗ

Абсолютно не обязательно делать эту кнопку на панели. Опять же все зависит от удобства. Вы можете расположить ее в пространстве между передними креслами, если там есть необходимая электрика. Как вариант, кнопку можно врезать в подлокотниках на дверях.

К центральному замку также можно подключить и багажник. Что, кстати, тоже значительно сэкономит ваше время и нервы. Если на заднем стекле у вас есть дворник, то необходимая электрика уже протянута, и подключиться не составит никакого труда. Главное, не забывать о том, что центральный замок все-таки не может обезопасить ваш автомобиль на сто процентов. Такие опции необходимо использовать комплексно и, конечно же, установить сигнализацию.

Принцип работы ЦЗ

Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности; исполнительные устройства — по своей сути это двигатель постоянного тока, который связан с редуктором

Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами — одним общим и двумя нормально-разомкнутыми.
Важно знать следующее. Найти такие провода относительно несложно при помощи пробника лампового

Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг.
Вместо этих компонентов могут использоваться сигнальные контакты. К37 — блок управления ЦЗ. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.
Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.
В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме.

Разновидности элементов ЦЗ

Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек — к основной проводке. С пассажирских актуаторов к блоку приходят два сигнальных провода бело-коричневый и коричневый. В незадействованном режиме на них небольшой положительный потенциал.

Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Речь идет о контактах, расположенных посредине. Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Рекомендации: Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.

Еще статьи из рубрики Тюнинг. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта.
Установка сигнализации

Пособие по установке

Как осуществляется установка и подключение ЦЗ с активатором и пультом ДУ своими руками:

В первую очередь, отключается аккумуляторная батарея, после чего демонтируется облицовка с дверей. Снимите всю обшивку, в том числе все винты и фиксаторы. Также необходимо раскрутить облицовочную панель под рулем.
Далее, вам необходимо определиться с местом, где будет вмонтировано устройство. По мнению многих специалистов, наиболее оптимальным вариантом будет монтаж ЦЗ в левом нижнем углу, поскольку даже когда стекло будет опускаться, оно никак не повлияет на работу ЦЗ.
Следующим этапом установки системы с активатором и пультом ДУ будет монтаж активаторов замка. Все эти активаторы монтируются в соответствующие отверстия в каждой двери. Если отверстий нет, то их необходимо будет просверлить своими силами. Активаторы фиксируются саморезами.
Далее, нужно подсоединить активатор к тяге замка. В этом случае наиболее важным моментом является совмещение центра хода тяг. После этих действий от активаторов необходимо поставить фиксирующие элементы на тяги ручного блока. Непосредственно после подключения следует сразу же проверить, работоспособна ли цепь.
Затем следует уложить проводку. Та цепь, которая идет от активаторов, должна быть надежно зафиксирована, для этого используйте хомуты. Монтаж хомутов не нужно осуществлять в нижней части дверцы, поскольку там зачастую собирается влага. Чтобы все сделать правильно, более оптимально будет приобрести специальную гофру или резиновый патрубок, который защитит проводку от воздействия внешней среды и изгибов.
Следующим этапом будет демонтаж контрольного щитка (приборки), вам необходимо найти место, где проходит проводка, обычно он за вещевым ящиком. Вам необходимо подсоединить приводы активатора, после чего заизолировать их и проложить. Полученную цепь необходимо уложить под контрольным щитком, а также вещевым ящиком.
Теперь в стойку необходимо вмонтировать проходную трубку.
Затем к разъему нужно подключить предохранитель, после чего подсоединить его к блоку ЦЗ. В конечном итоге центральную консоль необходимо будет собрать.
Далее, осуществляется подсоединение провода от системы с ДУ к транспортному средству. Минусовой выход подключается к кузову автомобиля, а плюс — непосредственно к предохранителю.
Когда все этапы подключения завершены, остается проверить работоспособность. Для этого подключите АКБ и проверьте, как закрываются все двери. Также не лишним будет проверить и проводку. Если все работает нормально, собирайте обшивку и прочие элементы салона в обратной последовательности.

Получите доступ к проводке.

Установите замок в дверь.

Подключите ЦЗ к цепи авто.

Особенности устройства

Автомобильный ЦЗ состоит из нескольких блоков управления, специальных датчиков, исполнительных устройств и прочих компонентов, которые объединены в одну единую систему. Относительно устройства следует знать некоторые основные моменты:

на современных авто система управляется на расстоянии, то есть дистанционно, для чего используется соответствующий пульт. Это по сути радиопередатчик, вмонтированный непосредственно в ключ от автомобильного замка зажигания. С этого пульта идёт сигнал на приёмную антенну главного управляющего устройства замка. Обычно такой сигнал может передаваться на расстояние в среднем до 10 метров;
в механизме ЦЗ присутствуют входные датчики. Они представляют собой микропереключатели, а также концевые выключатели для всех имеющихся автомобильных дверей. Чтобы эта система могла зафиксировать двери в определённом положении (закрыть или же открыть замки), применяются микропереключатели. Концевой специальный выключатель необходим для передачи сигнала управляющему блоку и соответственно для фиксации его текущего или нынешнего положения;
на передних автомобильных дверях имеются кулачковые механизмы с микропереключателями. Они требуются для фиксации текущего положения замка. На поверхности этих кулачков имеется особый профиль. Один из переключателей отвечает за создание сигнала для осуществления блокировки, а другой выполняет функции по разблокированию;
формированием сигнала центрального запорного механизма о его нынешнем состоянии занимается ещё пара переключателей. Когда они срабатывают, поступает сигнал о том, что дверь на авто сейчас заблокирована или же разблокирована;
в замочном приводе предусмотрено использование рычажного механизма. Для фиксации его определённого положения и определения текущего положения автомобильных дверей в работу включается ещё один специальный важный переключатель. Когда дверь в машине открывается, контакты на этом микропереключателе замыкаются;
все переключатели по мере необходимости отправляют управляющие сигналы на общий ЭБУ. После их обработки все эти сигналы теперь передаются непосредственно центральному блоку. Потому происходит перенаправление в блоки на передних дверях автотранспорта, задних дверях, лючке бензобака и пр. То есть управляющие рабочие блоки дверей получают спецсигналы, которые включают в работу соответствующие исполнительные механизмы;
в роли исполнительных механизмов выступают актуаторы. Они соединяются с редукторами и являются по своей сути электромоторчиками. Когда редуктор вращает электромотор, механизм совершает возвратно-поступательные движения. Это позволяет открыть или закрыть замок на двери или иных элементах авто.

Всё это касается электрических типов автомобильных центральных замков. Стоит заметить, что существуют также пневматические системы. Но от таких приводов практически все отказались. Очень редко встречается пневматика в ЦЗ на современных автотранспортных средствах. Она существенно уступает электрическим аналогам.

Как установить центральный замок без посторонней помощи?

Установка центрального замка не покажется вам сложной, давайте попробуем осуществить ее своими силами. Сначала снимаем обшивку и пылезащитные шторы с дверей, так что не забудьте запастись пластиковыми защелками, которыми прикрепите ее обратно. Отсоедините клеммы от аккумулятора, все-таки данная процедура связана с электричеством, поэтому не стоит забывать об элементарной технике безопасности.

Следом выбираем самое подходящее место для установки замка, в этом случае обязательно необходимо учитывать расположение внутренностей стеклоподъемников, а также ход стекла, вполне возможно, что необходимо будет изготовить специальный кронштейн для крепления замка. Крепим замок с помощью саморезов. После его установки обязательно нужно произвести сопряжение замка с тягой, которая отвечает за поднятие и опускание кнопки запирания двери. Оно должно происходить плавно и без натуги. Далее настраивается электрическая схема центрального замка. От каждого из активаторов идет по четыре провода, два из них идут к кузову и отвечают за закрытие или же открытие замка, и два – к активатору.

Все провода протягивают через гофрированную трубку, ее можно видеть между стойками кузова и дверью. Эта трубка выполняет защитные функции и препятствует перетиранию проводов и возникновению пробоин в изоляции.

Дальнейший путь проводов прокладывается под настилом авто и достигает привода центрального замка. Подключите провода к блоку согласно тому, как указано в инструкции. Проверьте работоспособность всех дверей авто в закрытом состоянии по очереди, таким образом, можно будет определиться, как отрегулировать фиксаторы относительно тяги центрального замка. Получив положительный результат, не забудьте закрыть обшивку и прикрутить обратно пороги. Подобная схема подключения центрального замка займет около полутора часов вашего времени, но в дальнейшем повысит уровень вашей защиты.

Что потребуется для установки центрального замка на 2 двери?

Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
Хомуты пластиковые — штук 10, можно больше, «про запас».
Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.

Во-первых, основной блок сигнализации должен иметь разъем (обычно 6-ти контактный) с силовыми выходами для подключения замков дверей. Во-вторых, перед покупкой заранее решите, есть ли у вас необходимость в дополнительном канале сигнализации. Его можно использовать для открытия багажника или, например, реализации функции «световая дорожка» и других подобных. Все зависит от вашей фантазии и задумок, поэтому решать вам. 2)

Активаторы замков как только не называют, поэтому не удивляйтесь такому количеству названий. Мы будем придерживаться этого термина. Под соленоидом центрального замка, скорее всего, подразумевается электромагнит, который чаще всего устанавливается для открытия багажника. По мощности (тяговому усилию) он гораздо сильнее пластиковых активаторов, но и стоит дороже.

Примерная цена на обычный активатор центрального замка с 2-мя выводами (двухпроводной электрозамок) составляет 100-120 руб. за штуку. Для 2-х дверей понадобится два активатора, общая стоимость около 250 руб. В комплект к каждому активатору входит специальная планка для крепления центрального замка и саморезы, а также тяга, винты и металлическая пластина-фиксатор.

3) Для экономии изоленты медные провода желательно брать в общей изоляции вокруг изолированных проводников, но можно купить и по отдельности (одножильные). Сечение проводника должно быть не менее 0,75 квадрата. Ток потребления обычного электропривода центрального замка может в пике достигать 5А.

В автомагазинах можно подобрать провода различного диаметра, цвета и длины. Некоторые продаются в готовых монтажных наборах или комплектах. По отдельности или «по метражу», чаще всего, встречаются одинарные (одиночные) провода.

Мы советуем зайти в обычный магазин электромонтажа и купить двухжильный медный кабель (отдельный провод которого имеет многопроволочную токопроводящую жилу). Например, подойдет кабель ПВС 2×0,75 (с поливинилхлоридной оболочкой), либо ПВС 2×1 мм. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Стоимость около 12-15 рублей за 1 метр.

Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов. Они тоже имеют поливинилхлоридную изоляцию и без сомнения подойдут для подключения центральных замков.

При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле.

Хомуты пластмассовые ленточные понадобятся для закрепления проводов. Приобретать по желанию, штук 10 будет вполне достаточно.

Комплект из 100 штук размером 2,5×100 стоит около 50 рублей.

5) Другие инструменты, приспособления и материалы, которые могут понадобиться при монтаже.

Инструкция по установке

Монтаж устройства осуществляется следующим образом:

Сначала снимается пластиковая обшивка дверей и выбирается место для установки узла. Выбирая место, необходимо учесть место нахождения элементов стеклоподъемников. По мнению многих специалистов, устанавливать систему лучше в левый нижний угол двери.
Следующим шагом будет монтаж активаторов замка, каждый из которых монтируется отдельно на каждую дверь. Заранее необходимо просверлить соответствующие отверстия в конструкции и зафиксировать их саморезами. После этого активатор необходимо соединить с тягой. Далее, от активаторов необходимо поставить фиксаторы на элементы ручного управления ЦЗ.
Проводится укладка проводки- Все провода необходимо надежно зафиксировать, для этого могут использоваться пластмассовые хомуты. В нижней части двери их укладывать не стоит, поскольку в этом месте обычно собирается влага, поэтому лучше выбрать место между дверью и кузовом, заранее установив здесь резиновую трубку. Благодаря ей проводку можно защитить от повреждений.
Следующим этапом будет демонтаж контрольного щитка. Сделав это, старую проводку от стеклоподъемников можно убрать и уложить новую, которая впоследствии соединяется с приводом.
После этого производится подключение приводов активатора. Когда все эти действия будут выполнены, проводку с одной стороны нужно протолкнуть под контрольный щиток, а с другой стороны — в вещевой ящик. В стойку монтируется проходной патрубок, для ее установки может потребоваться отвертка.
Теперь к разъему подсоединяется предохранитель и эта цепь подключается к блоку питания ЦЗ, вся конструкция устанавливается под центральной консолью. Кабель от ЦЗ необходимо подключить к бортовой сети, плюс — к предохранителю, минус — к кузову. Сборка производится в обратной последовательности.
