Застучал двигатель: что делать и как определить причину

Инструкция по регулировке клапанов ВАЗ 2114

1. В первую очередь разберите воздушный фильтр до самого корпуса.

1. Отсоедините патрубки, находящиеся между клапанной крышкой и фильтром, и патрубок отвода картерных газов.

Снимите клапанную крышку головки блока цилиндров.

Демонтируйте переднюю крышку ремня ГРМ, за которой находится шестерня распредвала, а на ней зубчатый ремень.

5. Демонтируйте свечи зажигания.

1. После за крепежный болт шкива генератора поверните коленвал в направлении хода часовой стрелки — так, чтобы произошло совпадение меток на задней крышке зубчатого ремня и шкиве. А потом еще чуть-чуть, приблизительно на 3 зуба шестерни распредвала.

1. С помощью набора щупов проверьте зазоры между толкателем первого впускного и третьего выпускного клапанов (отсчет начинайте от приводного шкива) и их торцами. Первый должен быть порядка 0,2 мм (+/- 0,05 мм, не более), второй — 0,35 (погрешность та же).

В случае, когда фактический размер зазора не совпадает с названными значениями, его нужно отрегулировать. Для этого утопите толкатель, закрепите его в нижнем положении, а затем выньте оттуда регулировочную шайбу и замените ее на подходящую.

Далее последовательно прокручивая коленчатый вал на полоборота, поочередно замеряйте и, при необходимости, регулируйте зазоры пятого выпускного и второго выпускного, восьмого выпускного и шестого выпускного, четвертого выпускного и седьмого выпускного клапанов.

По окончанию регулировки клапанов ВАЗ 2114, установите снятые детали в нужные места в обратной последовательности.

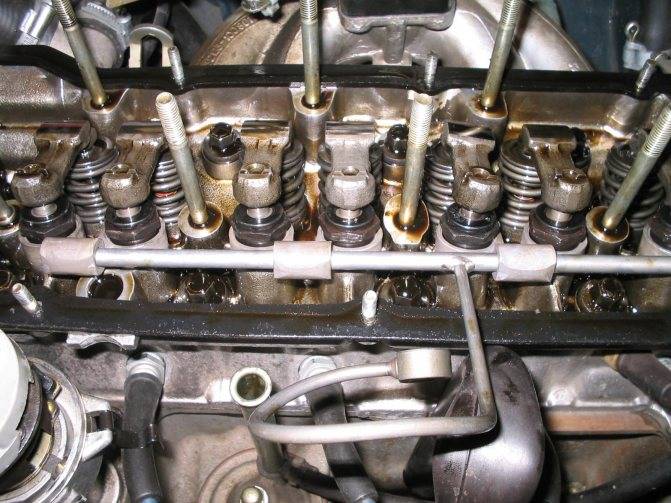

О том, что нарушились так называемые тепловые зазоры между клапанами и их толкателями (а именно так это правильно называется, а не «регулировка клапанов»), говорит специфический стук. Мотористы так и говорят: «стучат клапана» и «нужна регулировка клапанов», хотя на самом деле, конечно же, регулируются эти самые тепловые зазоры. И рекомендации, которые я тут приведу, достаточно просты и помогут вам отрегулировать клапана автомобиля ВАЗ 2114 своими руками.

Стучат клапана по разным причинам:

• Вы заправились на «левой» заправке какой-то «мачмалой», а не нормальным качественным бензином. Такое «внутреннее расстройство» мотора, которое не потребует от вас регулировки клапанов, лечится очень просто – качественным топливом. Для моторов ВАЗ 2114, о которых мы говорим – «правильным» бензином являются бензины с октановым числом не меньше 93. И их сегодня производится и продается: А76; А-80; а также АИ-91; АИ-92; АИ-93; А95; АИ95; А-96; АИ-98. Существуют даже бензины с октановым числом более 100, их используют в спортивных автомобилях и только на соревнованиях. Почему я упоминаю их все? А потому что, если на вашем автомобиле застучали клапана от некачественного топлива, то попробуйте долить до полного бака «гораздо более высокооктановый» бензин. Вполне возможно, что болезнь вашего ВАЗ-2114 уйдет сама по себе.
• Нарушился угол опережения зажигания в двигателе вашего ВАЗ-2114, а такое в моторе бывает даже без очевидного внешнего вмешательства. Если угол слишком поздний, то мотор «не тянет», греется, и расход «что у КамАЗа». А если слишком ранний, то – как раз прослушивается тот самый «стук», особенно на холодную или при резких нагрузках. Вот тогда и потребуется регулировка клапанов.

Существует еще целая масса причин, менее существенных, и об этом вам может рассказать любой моторист или автоэлектрик на СТО, и такая процедура (диагностика) сегодня зачастую предоставляется бесплатно (при условии, что какие-то работы вы все-таки проведете именно здесь, и каких-то денег оставите в ЭТОЙ кассе).

Если вы нашли причину, и она заключается в нарушении тепловых зазоров, то операцию по регулировке клапанов можно провести собственными руками – и почти бесплатно.

Похоже, у меня стуканул мотор… Знатоки, помогите советом! — бортжурнал Лада 2101 «Жигули» 1971 года 1971 года на DRIVE2

У меня то ли мотор стуканул, то ли какая-то другая неизвестная мне проблема…

Короче, дело было так. После долгое время бывшей у меня (но уже давно устранённой) течи масла мотор был сильно замаслен — потому в салоне стояла масляная гарь такая, что аж глаза ело! Особенно — на большой скорости. Выход напрашивался один: помыть мотор. Но как-то всё было то некогда, то денег не было.Я заехал в субботу днём на мойку, значит… Помыли мне мотор, я пытаюсь запускать. Сперва не получилось — тогда мне обдули высоковольтные провода сжатым воздухом и предложили снова попробовать. Мотор запустился! Но троил немного. Тем не менее, он работал. Я постоял, дал ему ещё поработать. Потом поехал в сад — а это километров 10 от той мойки, с несколькими левыми поворотами и светофорами (это я к тому, что несколько раз пришлось останавливаться и дальше с места ехать). Мотор на низких оборотах явно плохо тянул, но потом его работа стабилизировалась и тяга вернулась. Тяга даже стала ощутимо лучше! До сада я доехал благополучно, мотор заглушил и больше в тот день его не запускал.Утром в воскресенье (сейчас уже ночь, значит это было вчера) меня попросили переставить машину. Я пытаюсь запускать — мотор не схватывает совсем, а стартер крутит хорошо. Время от времени были только хлопки в выхлопную систему и почему-то сильные хлопки в карбюратор. При том, что я ведь НИЧЕГО не менял! Абсолютно НИЧЕГО не трогал: просто днём заглушил, а наутро не смог запустить…Проверил я ВСЁ! Свечи — с чёрным, конечно, нагаром. Я их и сушил, и чистил от нагара — всё без толку. Бегунок трамблёра был исправен, но на всякий пожарный я в нём резистор заменил на кусок гвоздя. Крышку трамблёра поменял на менее изношенную, высоковольтные провода купил новые (мои не очень хорошие были всё равно). Искра с катушки шла, до ВСЕХ свечей доходила… Когда сел аккумулятор — начали на буксире таскать. Но никакого результата! Только после замены высоковольтных проводов хлопки стали чаще происходить в карбюраторе. Ах, да! Карбюратор я тоже разбирал частично: вынимал все воздушные и топливные жиклёры, они оказались не забиты. Хлопками в карбюраторе прожгло две больших дыры в воздушном фильтре…Ну ВСЁ проверил, ВСЁ попробовал! И имитатор датчика Холла я тоже подключал (у меня стоит БСЗ), пытался так запустить. И масла плеснуть в цилиндры я пробовал, поднять чтобы компрессию кратковременно — тоже не помогло.Я допускаю, что к мойке двигателя это не имеет отношения. Но всё-таки я о ней решил тут упомянуть.По симптомам, всё очень похоже на сильно сбитое зажигание. Но его я точно не сбивал! А само оно бы не сбилось. Так что остаётся одно: механическая неисправность двигателя. Поскольку я не ремонтировал моторы — в этой теме я не особо знаю. Думаю, что надо скинуть ГБЦ и посмотреть там всё. Может, что-то с клапанами или с поршневой. Например, прогорело что-то или треснуло. Но может, не надо так торопиться? Может, есть выход попроще?

Жду ваших советов и комментариев.

P.S. А 14-дюймовые штамповки с направленными летними шинами AMTEL PLANET 175/65R14 я всё же поставил перед тем заездом на мойку! И сход-развал сделал. Но теперь меня это пока что совсем не радует… Хоть машина и стала с виду посимпатичнее, чем на тех убитых колёсах.

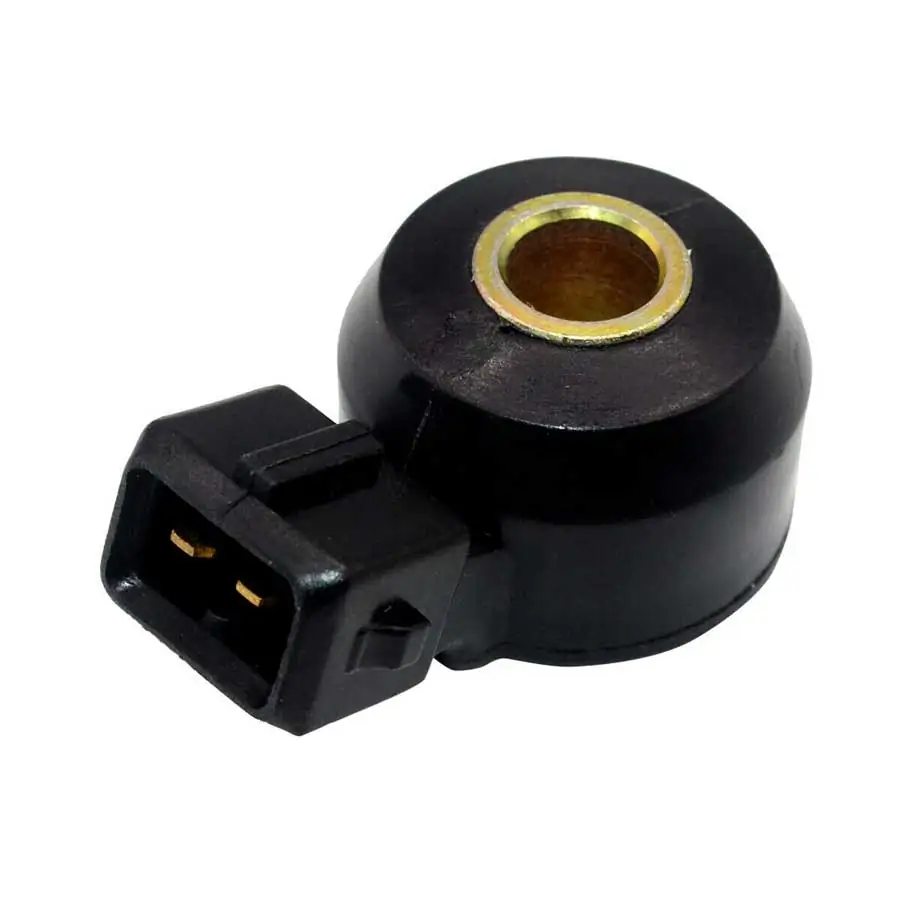

Датчик контроля стука

Узнать стучит ли сильно двигатель можно посредством датчика
детонации установленного на блоке цилиндров. Датчик представляет собой
пьезокристалл, который сжимаясь от ударной волны вырабатывает напряжение,
которое поступает на логический элемент блока управления. Если при проверке
сканером в параметрах напряжение датчика детонации показывает выше 3 Вольт это
означает, что появились посторонние стуки, вызванные, износом направляющих
клапанов или свободно перемещается поршень в цилиндре.

Главное назначение датчика детонации заключается в
моментальном изменении угла опережения зажигания. Неправильно поджигаемая смесь
со взрывом вызывает стуки внутри двигателя, что приводит к поломке поршней и
шатунов.

Поэтому датчик является важным при работе мотора, защищая
его от детонационных стуков.

При неисправности датчика детонации возможны пропуски
воспламенения смеси, так как угол опережения зажигания становится не
контролируемым. Пропуски зажигания (правильнее – воспламенения), возникшие в
двигателе, контролирует программа драйверной диагностики отключая неисправный
цилиндр. После отключения цилиндра блокированием работы форсунки, включить ее
вновь возможно переключением замка зажигания.

Таким образом, мы частично рассмотрели вопросы, связанные со
стуками на автомобиле, их причины и возможные места. Природа стуков при
эксплуатации автомобиля очень разнообразна. Стучать может установленная защита,
пластмассовая декоративная крышка на двигателе, акпп или крестовина карданной
передачи. При возникновении любого постороннего стука необходимо выяснять
причину его возникновения и незамедлительно устранять, так как растет
вероятность сложной и дорогостоящей поломки.

Поршень

При износе поршня, также может наблюдаться стук. При прослушивании его можно обнаружить в средней части цилиндра. Причем, стук будет наблюдаться только на холостых оборотах и чуть выше. При оборотах свыше 2000 его не будет. Происходит это по следующим причинам. Поршень вырабатывается равномерно. Но, верхняя часть в любом случае сидит более плотно, ее держат компрессионные кольца, которые расширяются по мере необходимости. При работе на малых оборотах юбка изношенного поршня колеблется. После набора оборотов она стабилизируется, и стук пропадает.

При появлении такой проблемы неизбежен капитальный ремонт двигателя. Конечно, можно заменить только поршни. Но, для большей надежности следует заменить вкладыши коленвала и отшлифовать его. Иначе, есть риск заклинивания коленвала в дальнейшем.

Шатун

. Иногда причиной стука может стать шатун. Точнее его втулка. На самом деле (в этом случае) стук будет при любых оборотах. Но, хорошо он будет слышаться только на холостых или при торможении двигателем. В остальных случаях его можно услышать, только прослушивая агрегат. Ремонт практически такое же, как и в случае с поршнями. И не стоит затягивать с ремонтом. Следствием обрыва втулки, обычно является «кулак дружбы». То есть, шатуном пробивает дырку в блоке цилиндров.

Другие причины

. Иногда, стук может появляться и по другим причинам. Стук на холостых может говорить об износе подшипников распределительного вала. Звук при этом раздается достаточно глухой. Он может исходить из передней или задней части двигателя. Часто за стук распредвала принимают проблему с подшипником помпы. Связано это с близким расположением этих деталей. При неисправности помпы начинает перегреваться двигатель.

Заключение

. Двигатель является сердцем автомобиля. Поэтому, любые проблемы с ним должны устраняться максимально быстро. Стук в двигателе на холостых оборотах, в большинстве случаев является признаком неисправности. Своевременное выявление источника шума, позволит вам максимально быстро и с минимумом затрат устранить поломку. Пренебрежение к этому симптому может привести к более серьезным проблемам.

Стук двигателя на холодную

Стук двигателя на холодную тоже имеет несколько причин. Так, неравномерный резкий стук на холодную, усиливающийся по мере прогрева может указывать на:

1. Проворот шатунного вкладыша вкруг оси или его разрушение;
2. Значительный износ коренных вкладышей, деформацию шеек коленвала. В таком случае звук идет с нижней части мотора;
3. Возможно возникновение звука в средней части мотора при значительном износе посадочных отверстий поршневых пальцев, проявляется он обычно при резком увеличении оборотов двигателя.

Многие из описанных причин характерны также и для нижеописанных условий работы мотора.

Почему не стоит ездить со стучащими клапанами

Многие автовладельцы считают, что стучащие клапана не представляют большой опасности для мотора, и единственный здесь минус – это неприятный звук. Нужно отметить, что это в корне неверно, и в любом случае, даже если не удается устранить подстукивание, необходимо разобраться в причине возникновения моторного шума.

Если в клапанах слишком большой зазор, цилиндры ДВС не наполняются в полной мере топливовоздушной смесью, и поэтому теряется мощность движка. К тому же за счет увеличенного зазора начинает происходить интенсивный износ деталей ГРМ, например, стачиваются торцы самих клапанов, на толкателях появляется выработка. Известны случаи, когда на моторах авто ВАЗ 2108-09 из-за большого зазора вылетали регулировочные шайбы, и тогда в первую очередь из строя выходил распредвал.

Также не стоит ездить и со стучащими гидрокомпенсаторами, по крайней мере, долго. Если зазор между клапаном и р/валом очень большой, цилиндр в двигателе не работает в полной мере, к тому же происходит интенсивный износ кулачка распределительного вала. Встречаются случаи, когда из-за плохих гидравлических компенсаторов рассухаривались клапана, и клапаном пробивалось днище поршня. Правда, такое бывает достаточно редко, тем не менее, лучше не рисковать и вовремя менять гидрокомпенсаторы.

Основные причины

Стук в моторе – явление неприятное, при этом у многих ассоциируется с большими растратами. Если вовремя принять меры, можно обойтись минимумом потраченных средств, так как в конструкции мотора имеются десятки деталей, то шум может издавать практически каждая из них. К главным причинам появления стука приводит:

• недостаточный уровень масла в картере;
• постоянно высокие нагрузки на ДВС, что приводит к ускоренному износу и появлению зазоров;
• регулярные перегревы;
• использование низкокачественного масла.

Все это может стать причиной поломки конкретного узла, который будет издавать характерный стук, соответственно, приведет к ряду других последствий.

На горячую

Эта ситуация намного опаснее. Чаще всего она сигнализирует о серьезным проблемах. Характер возникновения стуков по мере нагревания обусловлен тем, что холодное масло густое, поэтому все зазоры уплотнены. По мере его нагрева консистенция становится жиже и проявляются стуки во всех изношенных узлах. Обычно причины следующие:

1. Износ коренных подшипников. Причина – увеличившийся зазор между шейкой коленчатого вала и коренным вкладышем.
2. Изношенные шатунные подшипники. Стук на горячую появляется при небольшом износе шатунной шейки или опоры. Если же степень износа большая, шуметь будет как на нагретом, так и на холодном ДВС.
3. Трещины в поршневых пальцах также проявляются в основном на горячем агрегате. Это опасная неисправность, которая может стать причиной сильных повреждений агрегата.
4. Треснутая юбка поршня нарушает его геометрию. По мере нагревания зазор расширяется и появляются стуки. Чаще всего повреждается один из элементов.

В первую очередь проверьте уровень масла. Иногда после долива проблема решается и не возвращается. Еще один вариант – некачественное топливо, тут можно посоветовать использовать специальную добавку для увеличения октанового числа и добавление качественного бензина. Не стоит заправлять сомнительное горючее, так как из-за него мотор может выйти из строя.

Способ решения проблемы своими руками

Ситуация с клапанами на первый взгляд может показаться несложной задачей в области ремонта, однако это совершенно не так. Одно неправильное движение и стук лишь усилится. Поэтому не рекомендовано браться за дело водителям-новичкам. Перед ремонтными работами в обязательном порядке прочтите инструкцию по ремонту именно вашего транспортного средства. Общий инструктаж приведен ниже.

подготовка необходимых инструментов и расходных материалов

Правильность регулировки зазоров зависит от наличия расходных материалов и специальных приспособлений.

Помимо того, следует иметь под рукой набор обычных автомобильных инструментов, чтобы добраться до ГРМ.

В зависимости от вида газораспределительного механизма двигателя нужно иметь:

1. Два рожковых ключа на «17» и «13», щуп (либо планка с микрометром) — для автомобилей ГАЗ, ВАЗ 2101-07 и подобных).
2. Комплект регулировочных шайб, фиксатор, устройство для утапливания клапана, щуп — для автомобилей ВАЗ 2108-2109 и подобных.

подготовительные работы

1. Снимаем крышку клапанов.
2. Поднимаем одно колесо с помощью домкрата.
3. Ставим устройство для нажатия клапанов.
4. Затем считаем, где находятся выпускные и впускные клапаны.
5. Проворачиваем колесо до того момента, пока колено вала не будет находится вверху, после чего нужно замерять зазор первого клапана.

корректировка расстояния между толкателем и клапанами

При стуке клапанов необходимо посчитать, какая нужна шайба. Если такая имеется, ее необходимо вставить. Для этого существует специальный кулачок, что придерживает седло в выжатом состоянии.

1 – фиксатор; 2 – регулировочная шайба

Это обеспечит свободный доступ к шайбе.

Достаньте ее зажимом или пинцетом. Таким же образом проводится работа с остальными клапанами.

Особенности стука в двигателе автомобилей ВАЗ

Описанные причины возникновения сторонних звуков характерны для всех двигателей, в том числе моделях ВАЗ.

Кроме указанных причин в классических моделях стук в двигателях ВАЗ может быть вызван сильным растяжение цепи привода ГРМ или послаблением натяжителя цепи.

А у моделей начиная от ВАЗ 2108, дополнительно повышенная шумность может возникать из-за износа подшипника натяжителя ремня.

Дизельные моторы, дополнительные возможные источники стука.

Если дизельный двигатель стучит, помимо проблем с кривошипно-шатунным механизмом, цилиндропоршневой группой и ГРМ, стук может быть вызван проблемами с системой питания, в частности — неисправностями с ТНВД, турбиной или форсунками.

Или нарушением момента впрыска топлива.

Механический износ

Основной причиной клина в отечественных авто становятся внутренние разболтавшиеся крепления в двигателе из-за некачественной смазки и непериодической ее замене. Ослабиться могут гайки коренных подшипников, натяжителя ремня ГРМ, крепление головки шатуна. После кустарного капитального ремонта может выйти стопорное кольцо из поршня. Причина тому – нестандартные запчасти.

Рассыпавшийся клапан можно проверить визуально, сняв крышку двигателя. Часто вылетает пружина или гнется сам клапан при обрыве ремня ГРМ. Неисправности возникают при затяжке головки блока цилиндров без динамометрического ключа, когда от перенапряжения появляется трещина в стенках и, соответственно, падает давление на смазку. Вероятность клина двигателя повышается при чрезмерных нагрузках во время вождения.

Сторонние звуки при запуске

Стук в двигателе при запуске чаще всего возникает из-за неисправностей в системе смазки.

Слабая производительность масляного насоса, недостаточное количество масла и закупоривание каналов загрязняющими веществами приводит к тому, что масло не успевает вовремя попасть на все трущиеся поверхности из-за чего и слышен скрежет и стук.

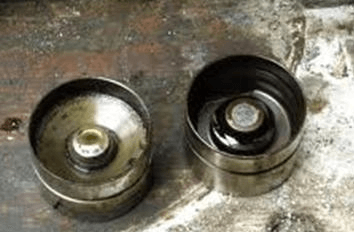

Из-за проблем с системой смазки масло не поступает в гидрокомпенсаторы, без которого они начинают стучать.

При появлении шумов при запуске, желательно двигатель остановить, проверить уровень масла. При надобности довести уровень до нужного значения.

Если это не помогло, можно выполнить замену масла с предварительной промывкой системы.

Далее уже, если стук при запуске сохраняется, нужно проверять состояние масляного насоса.
